一、PRM 核心原理与数学基础
1. 核心定义
概率路图法（Probabilistic Roadmap Method）是一种基于采样的离线路径规划算法，核心思想是：
- 先在机器人的构型空间（C 空间） 中随机采样大量无碰撞的节点（构型）；
- 将这些节点连接成一个连通的图（路图），仅保留无碰撞的边；
- 当需要规划路径时，只需在预先生成的路图上用图搜索算法（如 Dijkstra、A*）找起点到终点的路径。
2. 关键数学概念
- 构型空间（C 空间） ：描述机器人所有可能姿态的空间，2D 平面移动机器人的 C 空间是(x,y)(x,y)(x,y)，记为C⊆R2C⊆R^2C⊆R2；
- 自由空间（CfreeC_{free}Cfree） ：C 空间中无碰撞的区域，Cfree=q∈C∣q无碰撞C_{free}={q∈C∣q 无碰撞}Cfree=q∈C∣q无碰撞；
- 障碍空间（CobsC_{obs}Cobs） ：C 空间中有碰撞的区域，Cobs=C∖CfreeC_{obs}=C∖C_{free}Cobs=C∖Cfree；
- 邻域半径（rrr）：每个采样节点仅连接其邻域内的其他节点，避免全连接导致的计算爆炸；
- 采样概率 ：PRM 通过随机采样覆盖Cfree，采样点满足均匀分布q∼Uniform(CfreeC_{free}Cfree)。
3. 算法推导（核心公式）
PRM 的目标是构建路图G=(V,E)G=(V,E)G=(V,E)，其中：
- 节点集V⊆CfreeV⊆C_{free}V⊆Cfree，满足∀q∈V,q∈/Cobs∀q∈V,q∈/C_{obs}∀q∈V,q∈/Cobs；
- 边集 E=(qi,qj)∣qi,qj∈VE={(q_i,q_j)∣q_i,q_j∈V}E=(qi,qj)∣qi,qj∈V,线段 qiqj⊆Cfree,∥qi−qj∥≤r{q_iq_j⊆C_{free},∥q_i−q_j∥≤r}qiqj⊆Cfree,∥qi−qj∥≤r；
路径规划阶段，需将起点qstartq_{start}qstart和终点qgoalq_{goal}qgoal加入路图，再求解最短路径：
Path=argminP∈P(qstart,qgoal)∑(qi,qj)∈P∥qi−qj∥Path=arg min_{P∈P(q_{start},q_{goal})} \sum_{(q_i,q_j)∈P}∥q_i−q_j∥Path=argminP∈P(qstart,qgoal)∑(qi,qj)∈P∥qi−qj∥
其中P(qstart,qgoal)P(q_{start},q_{goal})P(qstart,qgoal)是路图中从起点到终点的所有可行路径集合。
二、PRM 操作步骤（标准流程）
PRM 分为离线建图 和在线查询两个阶段，具体步骤如下：
阶段 1：离线构建概率路图
- 初始化：设定采样点数N、邻域半径r，初始化空路图G=(V,E)；
- 随机采样：在 C 空间中随机生成N个采样点，过滤掉落在障碍空间Cobs的点，将剩余无碰撞点加入节点集V；
- 邻域搜索：对每个节点qi∈V，找到所有满足∥qi−qj∥≤r的节点qj∈V；
- 碰撞检测：对每对邻域节点(qi,qj)，检查连接它们的线段是否与障碍物碰撞，无碰撞则将边(qi,qj)加入边集E；
- 保存路图：完成所有节点和边的构建，保存路图G。
阶段 2：在线路径查询
- 加入起止点 ：将起点qstartq_{start}qstart和终点qgoalq_{goal}qgoal加入节点集VVV，并分别与邻域内的节点建立无碰撞边；
- 图搜索 ：用 Dijkstra 或 A * 算法在路图G 中搜索从qstartq_{start}qstart到qgoalq_{goal}qgoal的最短路径；
- 输出路径：若找到路径则返回，否则返回 "无可行路径"。
三、Python 代码示例（2D 平面 PRM 实现）
下面是一个可直接运行的 2D 平面 PRM 实现，包含采样、建图、路径搜索全流程，注释详细且易理解。
示例一
前置依赖
先安装必要库：
bash
pip install numpy matplotlib networkx完整代码
bash
import numpy as np
import matplotlib.pyplot as plt
import networkx as nx
from math import sqrt
class PRMPlanner:
def __init__(self, obstacle_list, sample_n=200, radius=1.0):
"""
初始化PRM规划器
:param obstacle_list: 障碍物列表，每个障碍物为(x, y, 半径)
:param sample_n: 采样节点数量
:param radius: 邻域搜索半径
"""
self.obstacle_list = obstacle_list # 障碍物集合
self.sample_n = sample_n # 采样点数
self.radius = radius # 邻域半径
self.graph = nx.Graph() # 概率路图（用networkx存储）
def random_sample(self):
"""随机采样无碰撞节点，返回采样点列表"""
sample_points = []
while len(sample_points) < self.sample_n:
# 在[0, 10]x[0, 10]的2D空间中随机采样
x = np.random.uniform(0, 10)
y = np.random.uniform(0, 10)
point = (x, y)
# 检查采样点是否与障碍物碰撞
if not self.is_collision(point, None):
sample_points.append(point)
return sample_points
def is_collision(self, point1, point2):
"""
碰撞检测：
- 若point2为None：检查point1是否在障碍物内
- 若point2不为None：检查point1到point2的线段是否与障碍物碰撞
"""
# 检查点碰撞
if point2 is None:
x, y = point1
for (ox, oy, r) in self.obstacle_list:
if sqrt((x - ox)**2 + (y - oy)**2) <= r:
return True # 碰撞
return False
# 检查线段碰撞（点1到点2）
x1, y1 = point1
x2, y2 = point2
for (ox, oy, r) in self.obstacle_list:
# 计算线段到障碍物中心的最短距离
dx = x2 - x1
dy = y2 - y1
a = dx**2 + dy**2
b = 2 * (dx*(x1 - ox) + dy*(y1 - oy))
c = (x1 - ox)**2 + (y1 - oy)**2 - r**2
discriminant = b**2 - 4*a*c
if discriminant < 0:
continue # 无交点
t1 = (-b - sqrt(discriminant)) / (2*a)
t2 = (-b + sqrt(discriminant)) / (2*a)
# 检查交点是否在线段上（t∈[0,1]）
if (0 <= t1 <= 1) or (0 <= t2 <= 1):
return True # 碰撞
return False
def build_roadmap(self):
"""构建概率路图"""
# 1. 随机采样无碰撞节点
sample_points = self.random_sample()
# 2. 将采样点加入图中（节点用索引标识，属性存储坐标）
for i, point in enumerate(sample_points):
self.graph.add_node(i, pos=point)
# 3. 邻域搜索并添加无碰撞边
for i in range(len(sample_points)):
p1 = sample_points[i]
for j in range(i+1, len(sample_points)):
p2 = sample_points[j]
# 检查距离是否在邻域半径内
dist = sqrt((p1[0]-p2[0])**2 + (p1[1]-p2[1])**2)
if dist <= self.radius:
# 检查线段是否碰撞
if not self.is_collision(p1, p2):
# 添加边，权重为距离
self.graph.add_edge(i, j, weight=dist)
return sample_points
def plan(self, start, goal):
"""
路径规划：将起止点加入路图，搜索最短路径
:param start: 起点坐标 (x,y)
:param goal: 终点坐标 (x,y)
:return: 可行路径列表（坐标点），若无则返回None
"""
# 检查起止点是否在障碍物内
if self.is_collision(start, None) or self.is_collision(goal, None):
print("起点/终点在障碍物内，无可行路径")
return None
# 1. 将起止点加入图中
sample_points = list(nx.get_node_attributes(self.graph, 'pos').values())
start_idx = len(sample_points)
goal_idx = len(sample_points) + 1
self.graph.add_node(start_idx, pos=start)
self.graph.add_node(goal_idx, pos=goal)
# 2. 连接起止点与邻域内的节点
for i, p in enumerate(sample_points):
# 连接起点
dist_start = sqrt((start[0]-p[0])**2 + (start[1]-p[1])**2)
if dist_start <= self.radius and not self.is_collision(start, p):
self.graph.add_edge(start_idx, i, weight=dist_start)
# 连接终点
dist_goal = sqrt((goal[0]-p[0])**2 + (goal[1]-p[1])**2)
if dist_goal <= self.radius and not self.is_collision(goal, p):
self.graph.add_edge(goal_idx, i, weight=dist_goal)
# 3. Dijkstra算法搜索最短路径
try:
path_idx = nx.dijkstra_path(self.graph, start_idx, goal_idx, weight='weight')
except nx.NetworkXNoPath:
print("未找到可行路径")
return None
# 4. 将索引转换为坐标
path = [self.graph.nodes[idx]['pos'] for idx in path_idx]
return path
def plot_result(self, start, goal, path):
"""可视化结果"""
plt.figure(figsize=(8, 8))
# 绘制障碍物
for (ox, oy, r) in self.obstacle_list:
circle = plt.Circle((ox, oy), r, color='gray', alpha=0.5)
plt.gca().add_patch(circle)
# 绘制路图节点
node_pos = nx.get_node_attributes(self.graph, 'pos')
nx.draw_networkx_nodes(self.graph, node_pos, node_size=10, node_color='blue')
# 绘制路图边
nx.draw_networkx_edges(self.graph, node_pos, edge_color='lightblue', alpha=0.3)
# 绘制路径
if path is not None:
path_x = [p[0] for p in path]
path_y = [p[1] for p in path]
plt.plot(path_x, path_y, color='red', linewidth=2, label='Path')
# 绘制起止点
plt.scatter(start[0], start[1], color='green', s=100, label='Start')
plt.scatter(goal[0], goal[1], color='orange', s=100, label='Goal')
plt.xlim(0, 10)
plt.ylim(0, 10)
plt.grid(True)
plt.legend()
plt.title('PRM Path Planning')
plt.show()
# ---------------------- 测试代码 ----------------------
if __name__ == "__main__":
# 定义障碍物（x, y, 半径）
obstacles = [
(2, 2, 1),
(5, 5, 1.5),
(8, 2, 1),
(4, 8, 1)
]
# 初始化PRM规划器
prm = PRMPlanner(obstacle_list=obstacles, sample_n=200, radius=1.5)
# 构建路图
prm.build_roadmap()
# 定义起止点
start_point = (1, 1)
goal_point = (9, 9)
# 路径规划
path = prm.plan(start_point, goal_point)
# 可视化
prm.plot_result(start_point, goal_point, path)
# 输出路径坐标
if path is not None:
print("规划路径坐标：")
for i, p in enumerate(path):
print(f"点{i}: {p}")代码关键部分解释
- 碰撞检测函数（is_collision） ：
- 点碰撞：判断采样点是否在障碍物圆形区域内；
- 线段碰撞：通过求解线段与圆的交点，判断是否有交点且交点在线段上。
- 路图构建（build_roadmap）：
- 用 networkx 存储图结构，节点存储坐标，边存储距离权重；
- 仅连接邻域内无碰撞的节点，避免全连接。
- 路径搜索（plan）：
- 将起止点加入路图并连接邻域节点；
- 调用 networkx 的 Dijkstra 算法找最短路径。
- 可视化（plot_result）：
- 绘制障碍物、路图、起止点和规划路径，直观展示结果。
运行结果说明
运行代码后会弹出可视化窗口，蓝色小点是采样节点，浅蓝色线是路图边，红色线是规划的路径；
绿色点是起点，橙色点是终点，灰色圆形是障碍物；
控制台会输出路径的坐标点列表。示例二
bash
import math
import numpy as np
import matplotlib.pyplot as plt
from scipy.spatial import KDTree
from celluloid import Camera # 保存动图时用，pip install celluloid
import time
# ==================== PRM核心参数（优化版）====================
N_SAMPLE = 2000 # 采样点数量
N_KNN = 30 # 邻域点个数
MAX_EDGE_LEN = 30.0 # 最大边长度
ROBOT_RADIUS = 1.5 # 机器人半径
show_animation = True
ANIMATION_INTERVAL = 20 # 动画间隔（毫秒）
PLOT_PAUSE_TIME = 0.001 # 绘图暂停时间
# 强制设置matplotlib后端（解决动画显示问题）
plt.switch_backend('TkAgg')
# 设置matplotlib参数
plt.rcParams['font.sans-serif'] = ['DejaVu Sans', 'Arial']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.figsize'] = (12, 10)
plt.rcParams['animation.html'] = 'jshtml'
class Node:
"""Dijkstra搜索节点类"""
def __init__(self, x, y, cost, parent_index):
self.x = x
self.y = y
self.cost = cost
self.parent_index = parent_index
def __str__(self):
return f"{self.x:.1f},{self.y:.1f},{self.cost:.1f},{self.parent_index}"
def prm_planning(start_x, start_y, goal_x, goal_y, obstacle_x_list, obstacle_y_list, robot_radius, *, ax=None, camera=None, rng=None):
"""PRM主规划函数：采样→建路网→Dijkstra搜索"""
print(f"\n📊 PRM参数：采样点={N_SAMPLE}, 邻域数={N_KNN}, 最大边长度={MAX_EDGE_LEN}, 机器人半径={robot_radius}")
# 构建障碍物KD树
obstacle_kd_tree = KDTree(np.vstack((obstacle_x_list, obstacle_y_list)).T)
# 1. 生成无碰撞采样点集
print("🔄 正在生成采样点...")
sample_x, sample_y = sample_points(
start_x, start_y, goal_x, goal_y,
robot_radius, obstacle_x_list, obstacle_y_list,
obstacle_kd_tree, rng
)
print(f"✅ 生成采样点数量：{len(sample_x)} (包含起点终点)")
if show_animation and ax is not None:
ax.plot(sample_x, sample_y, ".b", markersize=2, alpha=0.6, label="Sample Points")
plt.pause(PLOT_PAUSE_TIME)
if camera:
camera.snap()
# 2. 生成概率路图
print("🔄 正在构建概率路网...")
road_map = generate_road_map(sample_x, sample_y, robot_radius, obstacle_kd_tree, ax, camera)
# 统计路网连通性
total_edges = sum(len(edges) for edges in road_map)
print(f"✅ 路网构建完成，总边数：{total_edges}")
# 3. Dijkstra算法搜索最短路径
print("🔄 正在搜索最优路径...")
rx, ry = dijkstra_planning(
start_x, start_y, goal_x, goal_y,
road_map, sample_x, sample_y, ax, camera
)
return rx, ry
def is_collision(sx, sy, gx, gy, rr, obstacle_kd_tree):
"""优化的碰撞检测函数"""
dx = gx - sx
dy = gy - sy
d = math.hypot(dx, dy)
# 最大边长度放宽限制
if d > MAX_EDGE_LEN:
return True
# 优化的分段检测
step = max(1.0, rr / 2)
n_step = max(1, int(d / step))
yaw = math.atan2(dy, dx)
for i in range(n_step + 1):
x = sx + step * i * math.cos(yaw)
y = sy + step * i * math.sin(yaw)
dist, _ = obstacle_kd_tree.query([x, y])
if dist <= rr * 0.9:
return True
# 终点检测
dist, _ = obstacle_kd_tree.query([gx, gy])
if dist <= rr * 0.9:
return True
return False
def generate_road_map(sample_x, sample_y, rr, obstacle_kd_tree, ax, camera):
"""优化的路网生成函数"""
road_map = []
n_sample = len(sample_x)
sample_kd_tree = KDTree(np.vstack((sample_x, sample_y)).T)
# 为每个采样点找更多邻域点
for i in range(n_sample):
ix, iy = sample_x[i], sample_y[i]
# 查询更多邻域点
k = min(N_KNN * 2, n_sample - 1)
dists, indexes = sample_kd_tree.query([ix, iy], k=k)
edge_ids = []
# 筛选无碰撞邻域点
for ii in range(1, len(indexes)):
nx = sample_x[indexes[ii]]
ny = sample_y[indexes[ii]]
if not is_collision(ix, iy, nx, ny, rr, obstacle_kd_tree):
edge_ids.append(indexes[ii])
if len(edge_ids) >= N_KNN:
break
road_map.append(edge_ids)
# 可视化路网构建过程
if show_animation and ax is not None and i % 50 == 0:
for neighbor_id in edge_ids:
ax.plot(
[sample_x[i], sample_x[neighbor_id]],
[sample_y[i], sample_y[neighbor_id]],
"-k", linewidth=0.3, alpha=0.2
)
plt.pause(PLOT_PAUSE_TIME)
if camera:
camera.snap()
return road_map
def dijkstra_planning(sx, sy, gx, gy, road_map, sample_x, sample_y, ax, camera):
"""优化的Dijkstra搜索函数"""
start_node = Node(sx, sy, 0.0, -1)
goal_node = Node(gx, gy, 0.0, -1)
open_set, closed_set = dict(), dict()
# 起点和终点索引
start_idx = len(road_map) - 2
goal_idx = len(road_map) - 1
open_set[start_idx] = start_node
# 打印起点终点信息
print(f"\n🎯 起点坐标: ({sx:.1f}, {sy:.1f}) (索引: {start_idx})")
print(f"🎯 终点坐标: ({gx:.1f}, {gy:.1f}) (索引: {goal_idx})")
path_found = True
search_count = 0
while True:
search_count += 1
# 无可行节点
if not open_set:
print("\n❌ 未找到可行路径！原因分析：")
print(f" - 搜索迭代次数: {search_count}")
print(f" - 起点邻域数: {len(road_map[start_idx])}")
print(f" - 终点邻域数: {len(road_map[goal_idx])}")
path_found = False
break
# 选择代价最小节点
current_id = min(open_set, key=lambda o: open_set[o].cost)
current_node = open_set[current_id]
# 每20步打印一次搜索状态
if search_count % 20 == 0:
print(f"🔍 搜索中 - 当前节点: ({current_node.x:.1f}, {current_node.y:.1f}), "
f"代价: {current_node.cost:.1f}, Open集大小: {len(open_set)}")
# 可视化搜索过程
if show_animation and ax is not None and search_count % 5 == 0:
ax.plot(current_node.x, current_node.y, "xg", markersize=5, alpha=0.8)
plt.pause(PLOT_PAUSE_TIME)
if camera:
camera.snap()
# 到达终点
if current_id == goal_idx:
print(f"\n✅ 找到目标点！总搜索步数: {search_count}")
goal_node.parent_index = current_node.parent_index
goal_node.cost = current_node.cost
break
# 移动节点
del open_set[current_id]
closed_set[current_id] = current_node
# 扩展邻域节点
for neighbor_id in road_map[current_id]:
nx = sample_x[neighbor_id]
ny = sample_y[neighbor_id]
cost = current_node.cost + math.hypot(nx - current_node.x, ny - current_node.y)
neighbor_node = Node(nx, ny, cost, current_id)
if neighbor_id in closed_set:
continue
if neighbor_id in open_set:
if open_set[neighbor_id].cost > cost:
open_set[neighbor_id].cost = cost
open_set[neighbor_id].parent_index = current_id
else:
open_set[neighbor_id] = neighbor_node
# 路径回溯
if not path_found:
return [], []
print("🔄 正在回溯路径...")
rx, ry = [goal_node.x], [goal_node.y]
parent_idx = goal_node.parent_index
path_length = 0
while parent_idx != -1:
if parent_idx in closed_set:
node = closed_set[parent_idx]
rx.append(node.x)
ry.append(node.y)
path_length += math.hypot(rx[-1]-rx[-2], ry[-1]-ry[-2])
parent_idx = node.parent_index
else:
print("⚠️ 路径回溯中断，父节点不存在")
break
# 关键修复：反转路径，使其从起点到终点
rx.reverse()
ry.reverse()
print(f"✅ 路径生成完成，路径长度: {path_length:.1f}, 路径点数: {len(rx)}")
# 立即绘制路径（确保路径被绘制）
if show_animation and ax is not None and rx:
ax.plot(rx, ry, "-r", linewidth=4, alpha=0.8, label="Planned Path", zorder=10)
ax.plot(rx, ry, "-w", linewidth=2, alpha=0.8, zorder=9) # 白色描边增强视觉效果
plt.pause(PLOT_PAUSE_TIME)
if camera:
camera.snap()
return rx, ry
def sample_points(sx, sy, gx, gy, rr, ox, oy, obstacle_kd_tree, rng):
"""优化的采样函数"""
max_x = max(ox) if ox else 100.0
max_y = max(oy) if oy else 100.0
min_x = min(ox) if ox else 0.0
min_y = min(oy) if oy else 0.0
sample_x, sample_y = [], []
if rng is None:
rng = np.random.default_rng()
# 增加采样效率
sample_attempts = 0
max_attempts = N_SAMPLE * 10
while len(sample_x) < N_SAMPLE and sample_attempts < max_attempts:
sample_attempts += 1
tx = rng.uniform(min_x + 5, max_x - 5)
ty = rng.uniform(min_y + 5, max_y - 5)
dist, _ = obstacle_kd_tree.query([tx, ty])
if dist >= rr * 0.8:
sample_x.append(tx)
sample_y.append(ty)
if len(sample_x) % 200 == 0:
print(f" 已采样: {len(sample_x)}/{N_SAMPLE}")
# 强制加入起点和终点
sample_x.append(sx)
sample_y.append(sy)
sample_x.append(gx)
sample_y.append(gy)
if sample_attempts >= max_attempts:
print(f"⚠️ 采样达到最大尝试次数 {max_attempts}")
return sample_x, sample_y
def create_complex_9area_obstacles():
"""构建9区域复杂障碍物场景"""
ox, oy = [], []
# 1. 外边界
for i in range(101):
ox.append(i), oy.append(0.0)
ox.append(i), oy.append(100.0)
ox.append(0.0), oy.append(i)
ox.append(100.0), oy.append(i)
# 2. 横向挡板（留更大缺口）
# 横向挡板1（y=30）：x=0~15 + x=45~75
for i in range(0, 16):
ox.append(i), oy.append(30.0)
for i in range(45, 76):
ox.append(i), oy.append(30.0)
# 横向挡板2（y=70）：x=25~55 + x=85~100
for i in range(25, 56):
ox.append(i), oy.append(70.0)
for i in range(85, 101):
ox.append(i), oy.append(70.0)
# 3. 纵向挡板（留更大缺口）
# 纵向挡板1（x=30）：y=0~35 + y=65~100
for i in range(0, 36):
ox.append(30.0), oy.append(i)
for i in range(65, 101):
ox.append(30.0), oy.append(i)
# 纵向挡板2（x=70）：y=25~45 + y=75~85
for i in range(25, 46):
ox.append(70.0), oy.append(i)
for i in range(75, 86):
ox.append(70.0), oy.append(i)
# 4. 额外障碍物（减小尺寸）
# 区域1：更小的矩形
for i in range(8, 12):
ox.append(i), oy.append(12.0)
ox.append(i), oy.append(18.0)
for i in range(12, 18):
ox.append(8.0), oy.append(i)
ox.append(12.0), oy.append(i)
# 区域5：更小的圆形
for theta in np.linspace(0, 2*math.pi, 50):
ox.append(50 + 6*math.cos(theta))
oy.append(50 + 6*math.sin(theta))
# 区域9：更短的斜向障碍
for i in range(85, 92):
ox.append(i), oy.append(82 + (i-85)*0.8)
ox.append(i), oy.append(88 + (i-85)*0.8)
return ox, oy
def main(rng=None):
print("="*60)
print("🚀 PRM Path Planning Algorithm (9-area Complex Scene)")
print("="*60)
# 创建图形和坐标轴
fig, ax = plt.subplots(1, 1, figsize=(12, 10))
camera = Camera(fig) if show_animation else None
# 设置坐标轴
ax.set_xlim(-5, 105)
ax.set_ylim(-5, 105)
ax.set_aspect('equal')
ax.grid(True, alpha=0.3)
ax.set_title("PRM Algorithm - 9-area Complex Scene", fontsize=14, pad=20)
# 起点/终点
sx, sy = 10.0, 10.0 # 左上区域
gx, gy = 90.0, 90.0 # 右下区域
# 构建障碍物
ox, oy = create_complex_9area_obstacles()
# 初始化可视化
if show_animation:
# 绘制障碍物、起点、终点
ax.plot(ox, oy, ".k", markersize=1, label="Obstacles", zorder=1)
ax.plot(sx, sy, "^r", markersize=15, label="Start", zorder=7)
ax.plot(gx, gy, "^g", markersize=15, label="Goal", zorder=7)
# 添加图例
ax.legend(loc="upper right", fontsize=12, framealpha=0.9)
# 刷新显示
plt.pause(1.0) # 初始暂停1秒，让用户看清初始画面
if camera:
camera.snap()
# 执行PRM规划
start_time = time.time()
rx, ry = prm_planning(
sx, sy, gx, gy, ox, oy, ROBOT_RADIUS,
ax=ax, camera=camera, rng=rng
)
end_time = time.time()
print(f"\n⏱️ 总执行时间: {end_time - start_time:.2f} 秒")
# ========== 关键修复：确保最终路径绘制 ==========
if show_animation:
# 清除原有路径（避免重复）
for line in ax.get_lines():
if line.get_label() == "Planned Path":
line.remove()
# 重新绘制最终路径（确保显示）
if rx and ry and len(rx) > 1:
# 主路径 - 红色粗线
path_line = ax.plot(rx, ry, "-r", linewidth=5, alpha=0.9,
label="Final Path", zorder=8)[0]
# 路径描边 - 白色细线，增强视觉效果
ax.plot(rx, ry, "-w", linewidth=2, alpha=0.9, zorder=7)
# 高亮路径节点
ax.plot(rx, ry, "or", markersize=4, alpha=0.8, zorder=6)
# 更新标题和图例
ax.set_title("PRM Algorithm - Path Planning Successful!",
fontsize=16, color="darkgreen", pad=20)
ax.legend(loc="upper right", fontsize=12, framealpha=0.9)
print("\n🎉 最终路径已绘制完成！")
print(f"📏 路径详情：起点({sx:.1f},{sy:.1f}) → 终点({gx:.1f},{gy:.1f})")
print(f"📈 路径包含 {len(rx)} 个节点，总长度 {math.hypot(rx[-1]-rx[0], ry[-1]-ry[0]):.1f}")
else:
ax.set_title("PRM Algorithm - No Feasible Path Found",
fontsize=16, color="darkred", pad=20)
print("\n❌ 无法绘制路径：未找到可行路径")
# 强制刷新绘图
plt.draw()
plt.pause(2.0) # 暂停2秒查看结果
# 保存动图
if camera:
try:
print("\n📸 正在生成动画...")
animation = camera.animate(interval=ANIMATION_INTERVAL, repeat=True, repeat_delay=2000)
animation.save('prm_9area_animation.gif', writer='pillow', fps=20, dpi=120)
print("✅ 动画已保存为 prm_9area_animation.gif")
except Exception as e:
print(f"⚠️ 动画保存失败: {e}")
# 保存高清静态图
plt.savefig("prm_9area_final_result.png", dpi=200, bbox_inches="tight", facecolor='white')
print("✅ 最终结果图已保存为 prm_9area_final_result.png")
# 保持图形窗口打开
print("\n📺 路径规划完成！按关闭窗口退出程序...")
plt.show(block=True)
print("\n" + "="*60)
print("🏁 PRM algorithm execution completed")
print("="*60)
if __name__ == '__main__':
# 确保在主线程运行
import matplotlib
matplotlib.use('TkAgg')
main()运行结果
在整个区域内，抛洒概率点：

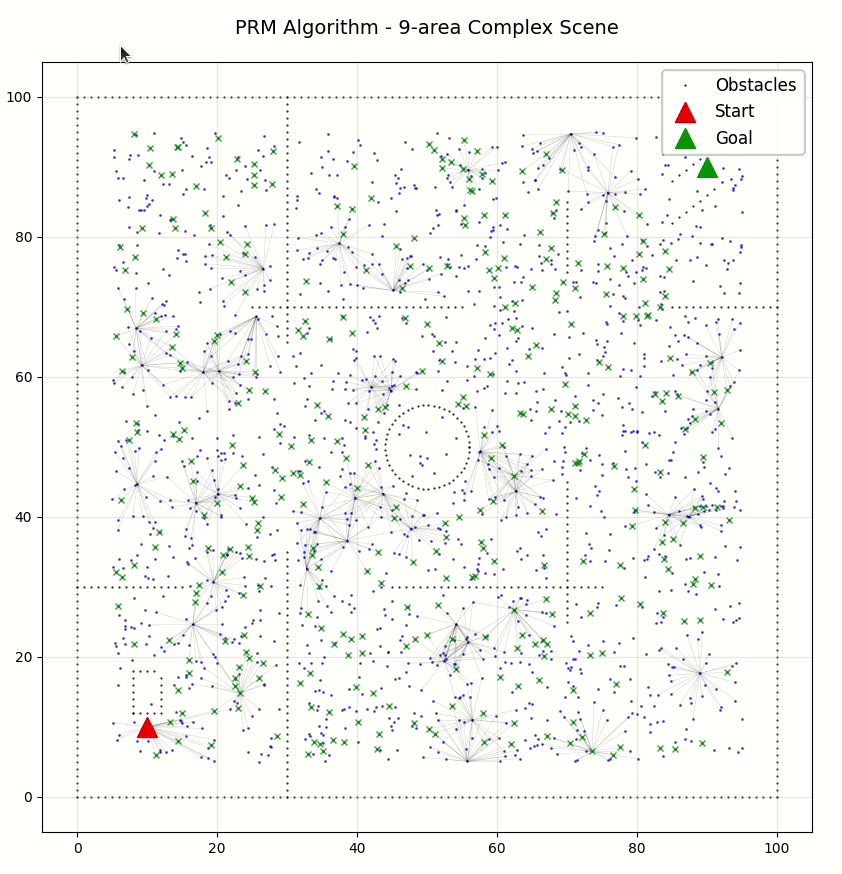

运行后的结果：
四、结束语
- 核心逻辑：PRM 先离线在自由空间采样建图，再在线通过图搜索找路径，适合高维空间、复杂静态环境；
- 关键参数：采样点数越多、邻域半径越大，路图连通性越好，但计算量也越大；
- 优缺点 ：
- 优点：离线建图后在线查询速度快，适合多次查询的场景；
- 缺点：对窄通道环境采样覆盖差，可能找不到路径，且无法处理动态障碍物。
