CSS 语法学习文档（十七）

第十七篇：CSS Houdini（浏览器底层编程）

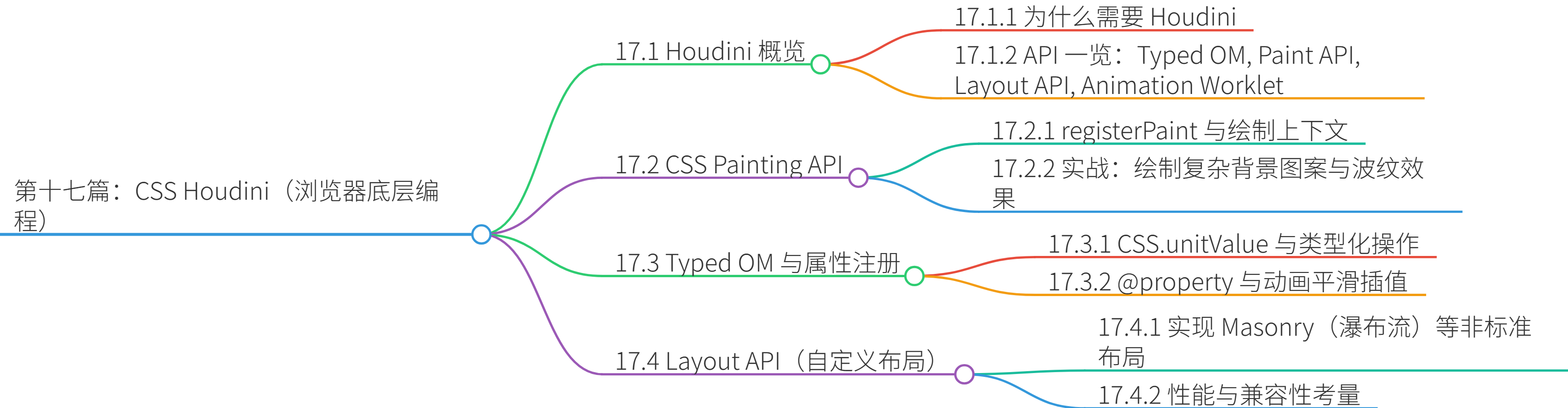

目录

[第十七篇：CSS Houdini（浏览器底层编程）](#第十七篇：CSS Houdini（浏览器底层编程）)

[17.1 Houdini 概览](#17.1 Houdini 概览)

[17.1.1 为什么需要 Houdini](#17.1.1 为什么需要 Houdini)

[17.1.2 API 一览](#17.1.2 API 一览)

[Houdini API 核心成员表](#Houdini API 核心成员表)

[17.2 CSS Painting API](#17.2 CSS Painting API)

[17.2.1 registerPaint 与绘制上下文](#17.2.1 registerPaint 与绘制上下文)

[17.2.2 实战：绘制复杂背景图案与波纹效果](#17.2.2 实战：绘制复杂背景图案与波纹效果)

[17.3 Typed OM 与属性注册](#17.3 Typed OM 与属性注册)

[17.3.1 CSS.unitValue 与类型化操作](#17.3.1 CSS.unitValue 与类型化操作)

[17.3.2 @property 与动画平滑插值](#17.3.2 @property 与动画平滑插值)

[17.4 Layout API（自定义布局）](#17.4 Layout API（自定义布局）)

[17.4.1 实现 Masonry（瀑布流）等非标准布局](#17.4.1 实现 Masonry（瀑布流）等非标准布局)

[17.4.2 性能与兼容性考量](#17.4.2 性能与兼容性考量)

[Layout API 适用性评估表](#Layout API 适用性评估表)

---

CSS Houdini 曾被戏称为"Web 的魔法"，因为它试图打开浏览器的"黑盒"，允许开发者直接接触浏览器的渲染引擎。

虽然听起来很高深，但它解决的问题非常实际：

突破 CSS 现有的限制，用 JavaScript 创造原本不存在的布局、绘制和动画能力。

17.1 Houdini 概览

长期以来，CSS 是一个封闭系统。

开发者只能使用浏览器厂商提供的属性，无法扩展它们。

Houdini 项目的目标就是让 CSS 可编程。

17.1.1 为什么需要 Houdini

CSS Houdini 是一组底层 API 的统称，它允许开发者挂载到浏览器的渲染流程中，编写自定义的布局算法、绘制逻辑和样式解析逻辑。

假设想要实现"波浪形的分割线背景"或者"真正的瀑布流布局"，以前只能用图片或极其复杂的 JS hack。

甚至，想要给自定义属性（CSS 变量）添加过渡动画都做不到，因为浏览器不知道变量是"颜色"还是"长度"。

浏览器引擎就像一台全自动售货机。

• 以前（CSS 标准）：只能按售货机上已有的按钮（标准属性）买东西。如果想要的饮料没有按钮，就买不到。
• 现在（Houdini）：Houdini 提供了"进货接口"。开发者可以自己调配饮料，定义新的按钮，甚至改造售货机的出货逻辑。

17.1.2 API 一览

Houdini 并不是单一的 API，而是多个 API 的集合，覆盖了渲染的不同阶段。

Houdini API 核心成员表

|------------------------------|----------|---------------------------|-------------------|
| API 名称 | 渲染阶段 | 一句人话功能 | 成熟度 |
| CSS Typed OM | 样式解析 | 将 CSS 字符串值转为 JS 对象类型 | 已落地 |
| CSS Properties & Values | 样式解析 | 即 @property，允许注册带类型的自定义属性 | 已落地 |
| Paint API | 绘制 | 用 Canvas 绘图逻辑替换背景图 | 已落地 (Chrome/Edge) |
| Layout API | 布局 | 编写自定义的布局算法（如瀑布流） | 实验性 |
| Animation Worklet | 动画 | 在主线程外运行动画，极其流畅 | 实验性 |

17.2 CSS Painting API

这是 Houdini 中最直观、也是目前最实用的 API。

它允许开发者通过 JavaScript (Canvas API) 来绘制元素的背景，就像是把 <canvas> 的绘图能力直接嵌入到了 CSS background-image 中。

17.2.1 registerPaint 与绘制上下文

使用 Paint API 分为两步：

定义绘图逻辑，然后在 CSS 中引用它。

registerPaint 是注册一个自定义绘图的函数。

它接收绘图上下文，该上下文类似于 Canvas 2D 上下文，但专门为 CSS 渲染优化。

代码：绘制自定义背景图案

// paint-worklet.js (Worklet 文件)

// 解释：必须注册一个名为 'checkerboard' 的绘制器

registerPaint('checkerboard', class {

  static get inputProperties() {

    // 解释：告诉引擎需要读取哪些 CSS 变量

    return ['--bg-color', '--cell-size'];

  }

  paint(ctx, size, properties) {

    // 解释：ctx 就是 Canvas 绘图上下文

    // 解释：size 是元素的宽高

    const bgColor = properties.get('--bg-color').toString();

    const cellSize = parseInt(properties.get('--cell-size').toString());

    for (let y = 0; y < size.height; y += cellSize) {

      for (let x = 0; x < size.width; x += cellSize) {

        // 解释：简单的棋盘格逻辑

        ctx.fillStyle = (x / cellSize + y / cellSize) % 2 === 0 ? bgColor : '#fff';

        ctx.fillRect(x, y, cellSize, cellSize);

      }

    }

  }

});

/* index.css */

/* 解释：告诉浏览器加载 JS 里的绘图逻辑 */

CSS.paintWorklet.addModule('paint-worklet.js');

.box {

  /* 解释：像使用 url() 一样使用自定义绘制器 */

  background-image: paint(checkerboard);

  /* 解释：通过 CSS 变量传参 */

  --bg-color: #3498db;

  --cell-size: 20px;

  width: 300px;

  height: 300px;

}

17.2.2 实战：绘制复杂背景图案与波纹效果

以前要实现复杂的波浪背景，只能引入巨大的图片或 SVG。

现在，只需几行 JS 代码。

代码：动态波浪背景

registerPaint('wave', class {

  paint(ctx, size) {

    ctx.beginPath();

    ctx.strokeStyle = 'rgba(255, 255, 255, 0.5)';

    ctx.lineWidth = 2;

    // 解释：基于 Canvas 画一条平滑的正弦曲线

    for (let x = 0; x < size.width; x++) {

      const y = size.height / 2 + Math.sin(x * 0.02) * 20;

      if (x === 0) ctx.moveTo(x, y);

      else ctx.lineTo(x, y);

    }

    ctx.stroke();

  }

});

总结

1. Paint API 就像请了一位"数字画师"。
2. 只要告诉它画什么，它就能用代码实时生成图案。
3. 它比图片更清晰（矢量绘制），更灵活（可以接受 CSS 变量控制），甚至可以做简单的逐帧动画。

17.3 Typed OM 与属性注册

在 Houdini 出现之前，CSS 在 JavaScript 眼中只是字符串。

修改 CSS 就是修改字符串。

Typed OM 改变了这一切。

17.3.1 CSS.unitValue 与类型化操作

element.style.width = '200px'

这行代码在旧浏览器中只是把字符串 '200px' 放在 DOM 里。

如果要做计算（比如加 10px），必须先把字符串拆解、转换单位、再拼接。

Typed OM (Typed Object Model) 将 CSS 值表示为具有类型的 JavaScript 对象（如 CSSUnitValue），这使得数值操作（加、减、乘、除）变得精确且高效。

旧写法：字符串拼接，容易出错

const newWidth = parseInt(el.style.width) + 10 + 'px';

新写法：Typed OM

// 解释：将元素宽度解析为数值对象

const width = CSStyleValue.parse('200px', 'px');

const tenPx = new CSSUnitValue(10, 'px');

// 解释：直接进行数学运算，自动处理单位

const newWidth = width.add(tenPx); // 210px

17.3.2 @property 与动画平滑插值

这是目前 Houdini 中应用最广泛、兼容性最好的部分（部分浏览器已支持）。

CSS 变量默认是字符串，这意味着浏览器无法为它们添加过渡动画。

代码：让渐变动起来

/*

问题代码：变量是字符串，浏览器不知道怎么从 red 插值到 blue，只会瞬间切换 */

.box {

  background: var(--color);

  --color: red;

  transition: --color 1s; /* 旧浏览器无效 */

}

代码：@property 解决方案

/* 解释：在 CSS 中注册变量，告诉浏览器它是一个颜色 */

@property --bg-color {

  syntax: '<color>'; /* 解释：类型声明 */

  initial-value: #e0e0e0;

  inherits: false;

}

.box {

  /* 解释：现在可以使用这个带类型的变量了 */

  background-color: var(--bg-color);

  transition: --bg-color 0.5s ease;

}

.box:hover {

  /* 解释：浏览器知道怎么从一种颜色平滑计算到另一种颜色了！ */

  --bg-color: #3498db;

}

总结

1. Typed OM 和 @property 是"类型系统的引入"。
2. 就像 SQL 数据库定义了字段类型一样，CSS 变量现在也有类型了。
3. 一旦有了类型，浏览器就能理解"颜色"和"长度"的数学含义，从而实现那些以前必须用 JS 计时器才能完成的复杂动画（如 3D 旋转的颜色渐变、弹性物理动画）。

17.4 Layout API（自定义布局）

如果说 Paint API 让我们控制了"墙纸"，那么 Layout API 就允许我们重盖"房子结构"。

这是 Houdini 中最强大但也最复杂的部分。

17.4.1 实现 Masonry（瀑布流）等非标准布局

CSS Grid 虽然强大，但无法实现真正的"瀑布流"（即卡片高度不一时，紧密排列填满空隙）。

Layout API 允许用 JS 写一个算法来决定子元素放在哪里。

代码：概念性结构（伪代码）

// layout-worklet.js

registerLayout('masonry', class {

  static get inputProperties() { return ['--gap']; }

  static get childrenInputProperties() { return ['--order']; }

  async intrinsicSizes() { /* ... */ }

  async layout(children, edges, constraints, styleMap) {

    // 解释：这是最难的部分。需要在这里手写算法：

    // 1. 计算每个子元素的可用宽度

    // 2. 决定分几列

    // 3. 每一列高度最低的，就把下一个子元素放进去

    // 4. 返回每个子元素的 final x, y 坐标

    const fragments = [];

    let columnHeights = [0, 0, 0]; // 三列高度

    for (let child of children) {

      const childFragment = await child.layoutNextFragment();

      // 寻找当前最矮的列

      const minHeight = Math.min(...columnHeights);

      const columnIndex = columnHeights.indexOf(minHeight);

      // 放置子元素

      childFragment.inlineOffset = columnIndex * columnWidth;

      childFragment.blockOffset = minHeight;

      columnHeights[columnIndex] += childFragment.blockSize;

      fragments.push(childFragment);

    }

    return { childFragments: fragments };

  }

});

代码：CSS 调用

.container {

  /* 解释：像使用 grid/flex 一样使用自定义布局 */

  display: layout(masonry);

  --gap: 20px;

}

17.4.2 性能与兼容性考量

Layout API 虽然强大，但目前处于实验阶段，且性能门槛很高。

Layout API 适用性评估表

|----------|------------------|----------------------------------------------------|
| 维度 | 评估 | 说明 |
| 兼容性 | 极差 | 仅 Chrome 标志开启后可用，需 Polyfill 才能生产使用 |
| 性能 | 高风险 | 布局逻辑运行在主线程，写得不好会导致页面卡死（无限循环） |
| 复杂度 | 极高 | 需要理解 Flex/Grid 内部算法，不仅要算宽度，还要断行、换行 |
| 替代方案 | Column Count | 对于简单的文本瀑布流，推荐使用 CSS Multi-column (column-count: 3) |

总结

• Layout API 是"上帝模式"。
• 它赋予了开发者构建自定义布局算法的终极能力。
• 但它目前还是一把"未开刃的重剑"，调试困难、兼容性差。对于绝大多数商业项目，现阶段应谨慎使用，等待生态成熟。
• CSS Houdini 是 Web 前端的未来方向。
• 其中，Paint API 和 @property 已经具备较高的实用价值，可以立即用于解决特效和动画难题；
• 而 Layout API 则更像是为下一代构建工具准备的武器库。
