本篇教程基于ShiMetaPi 研发的FPGA+ARM开发板------GM-3568JHF展开。

1 案例简介

本案例旨在介绍如何实现开发板和PC端的以太网通信。

将PC端和开发板的网口通过网线连接到同一个交换机。

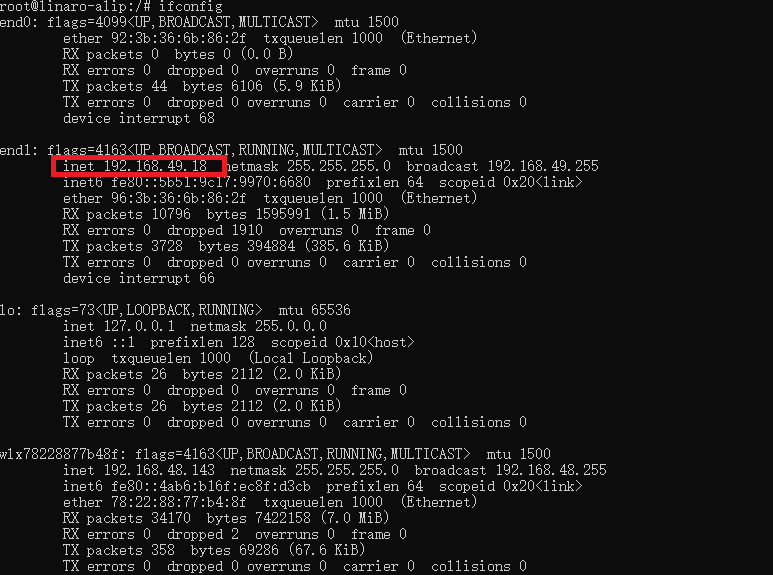

在开发板终端输入以下命令，查询网络接口的IP地址，执行结果如下图所示。

复制代码

ifconfig

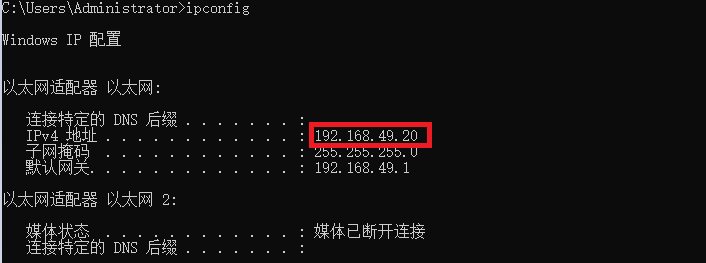

在PC终端输入以下命令，查询PC端网络接口的IP地址，执行结果如下图所示。

复制代码

ipconfig

在开发板终端和PC终端分别执行ping命令。

复制代码

#在开发板终端
ping <PC端IP地址>

#PC终端
ping <开发板IP地址>

#e.g:ping 192.168.49.20

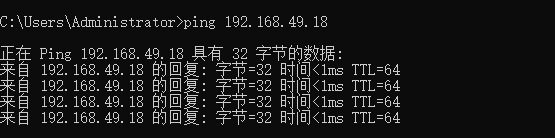

执行结果如下图所示，则表明网络连接是通畅的。

打开目录04-软件资料\Tools\Windows下的软件 NetAssit 。协议类型选择 TCP Client ，远程主机地址输入查询到的IP地址，远程主机端口选择 8080 。配置界面如下图所示。

打开终端，将本案例 bin 目录下（05-开发资料\软件开发资料\linux_demo\smdt_eth_demo\bin）的可执行程序 smdt_eth_demo 拷贝至开发板文件系统（源码可以在 src 路径下查看）。

在终端执行如下指令，切换到 smdt_eth_demo 可执行程序所在目录。

复制代码

#切换到 smdt_eth_demo 可执行程序所在目录
cd '可执行文件所在目录'

#查看 smdt_eth_demo 是否在该目录下
ls

若可执行文件 smdt_eth_demo 在当前目录下，则修改可执行文件的权限。

复制代码

#添加可执行权限
chmod +x smdt_eth_demo

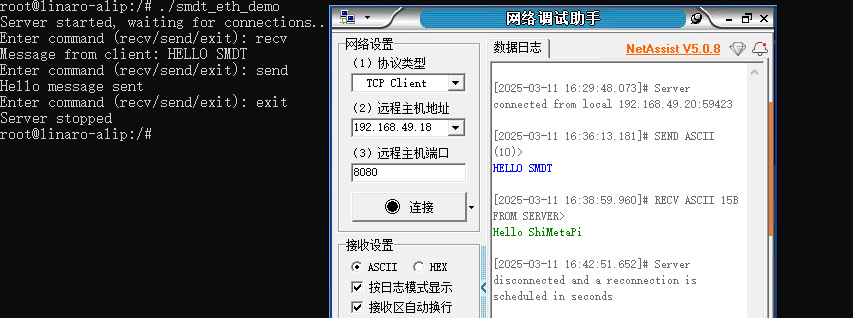

执行以下指令，开发板端等待PC端连接。点击NetAssit软件中的连接。执行结果如下图所示，两台设备已成功建立以太网连接，等待用户输入命令。

复制代码

./smdt_eth_demo

输入端可输入三个命令。 recv :接收PC端发来的数据； send :向PC端发送数据； exit:断开设备间以太网连接。

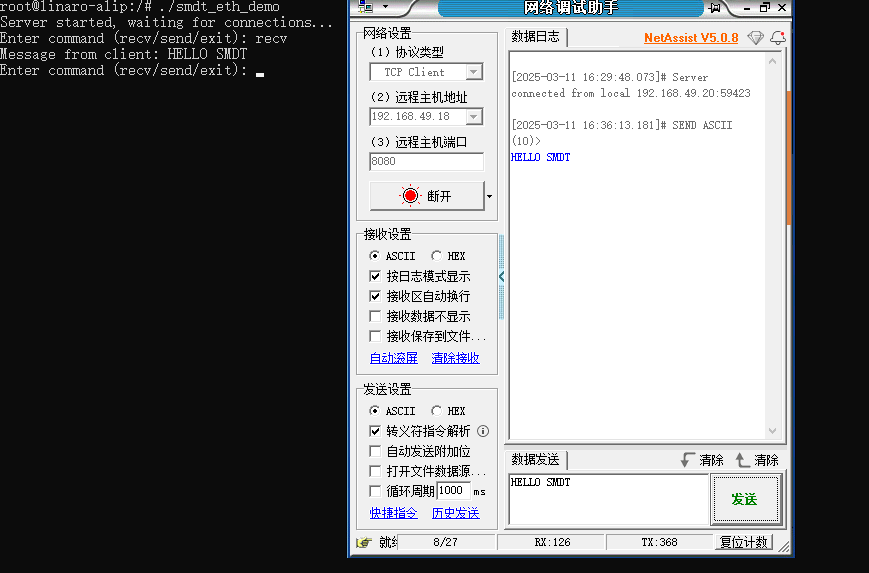

在命令行中输入 recv ，回车，等待PC端发送数据。在调试助手中输入"Hello SMDT"并点击发送，开发板端可接收到相应的字符串。如下图所示。

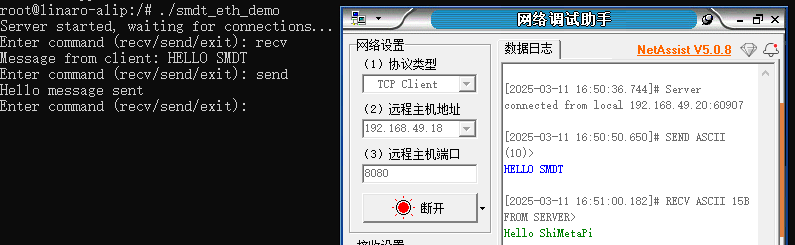

在命令行中输入 send ，回车，开发板向PC端发送数据"Hello ShiMetaPi"，在调试助手窗口可看到开发板端发送到PC端的字符串，如下图所示。

在命令行中输入 exit ，断开两台设备之间的以太网连接。
