MedIA 2025 | TopoTxR：拓扑学“外挂”加持，深度学习精准预测乳腺癌化疗响应

MedIA 2025 | TopoTxR：拓扑学"外挂"加持，深度学习精准预测乳腺癌化疗响应

论文题目 ：TopoTxR: A topology-guided deep convolutional network for breast parenchyma learning on DCE-MRIs
发表出处 ：Medical Image Analysis (MedIA), 2025
作者机构 ：Fan Wang, Chao Chen 等 (纽约州立大学石溪分校, 埃默里大学等)
关键词：Persistent Homology (持续同调), DCE-MRI, Breast Cancer, Spatial Attention, pCR Prediction

1. 🚀 省流版摘要 (TL;DR)

预测乳腺癌患者对新辅助化疗（NAC）的病理完全缓解（pCR）是临床上的重大挑战。现有的深度学习方法往往将整张MRI图像"一视同仁"，容易被背景噪声干扰，且难以捕捉复杂的乳腺实质结构。

本文提出了一种名为 TopoTxR 的新型网络，首次将拓扑数据分析（Topological Data Analysis, TDA）引入深度学习的注意力机制中 。该模型利用持续同调理论 提取图像中的拓扑结构（如环和空腔），并将其作为"软掩膜"来显式指导 3D CNN 的注意力，使其专注于具有生物学意义的纤维腺体组织。在 I-SPY 1 和 Rutgers 私有数据集上，TopoTxR 相比 SOTA 方法（如 DenseNet-KD）在准确率上提升了 2.6% ，AUC 提升了 4.6%。

2. 🧐 背景与痛点 (Motivation)

现有问题 ：

在乳腺癌治疗中，准确评估乳腺实质（Parenchyma）结构对于预测化疗响应至关重要。这些组织结构复杂，且受血管生成、放化疗等因素影响动态变化。传统的影像学分析往往只关注肿瘤本身的纹理和形状，而忽略了肿瘤微环境（Tumor Microenvironment）和周围实质中蕴含的宝贵预后信息。
传统方法的局限：
1. 影像组学 (Radiomics)：虽然可解释性强，但依赖手工特征，缺乏灵活性，难以建模复杂的实质结构模式。
2. 纯数据驱动的 CNN：直接将整个 3D MRI 扔进网络。由于 MRI 包含大量背景噪声和非生物相关区域，网络容易学到无关特征（Bias）。此外，CNN 是"黑盒"，缺乏与乳腺组织结构的直接关联，可解释性差。
本文的切入点 ：

作者认为，乳腺组织（如导管、血管、腺体）的几何形态可以通过拓扑学特征 （Topological Structures）来描述。例如，血管形成环（Loops），腺体包围形成空腔（Bubbles）。如果能用数学方法提取这些"骨架"，并告诉神经网络"看这里，别看背景"，就能大幅提升预测性能。

3. 💡 核心方法 (Methodology)

(这是文章的重点，作者巧妙地结合了硬核数学与深度学习)

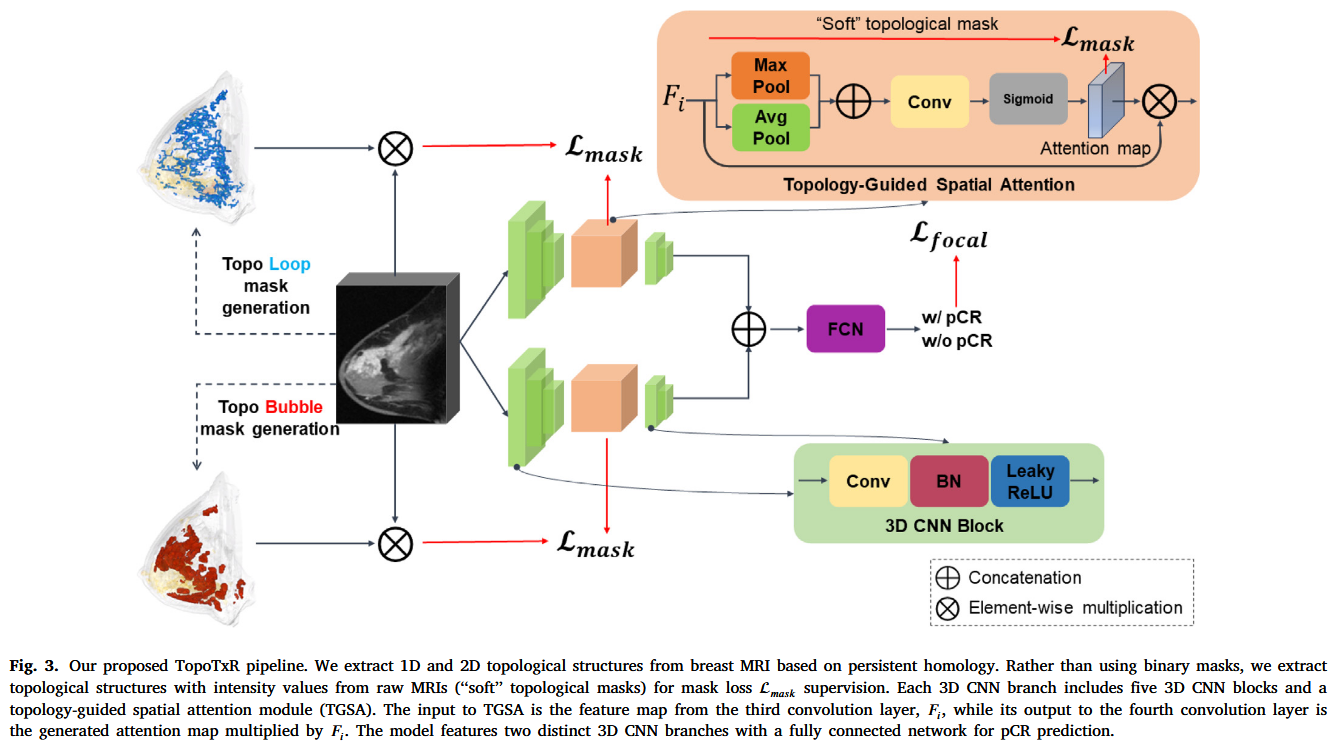

3.1 整体架构 (Overall Architecture)

TopoTxR 是一个双分支的 3D CNN 架构。

输入：原始的 3D DCE-MRI 图像。
双分支设计 ：
- 分支 1 (1D Loop Branch)：专注于处理 1D 拓扑特征（对应管状结构，如血管、导管）。
- 分支 2 (2D Bubble Branch)：专注于处理 2D 拓扑特征（对应空腔结构，如腺体包裹的区域）。
融合输出：两个分支提取的特征向量被拼接，最后通过全连接层预测 pCR（治疗响应）。

3.2 关键模块详解 (Key Modules)

1. 持续同调提取拓扑结构 (Persistent Homology for Structure Extraction)

这是本文的灵魂。作者利用持续同调理论（Persistent Homology）从图像中提取鲁棒的几何结构。

原理：想象水位（像素强度阈值）不断上升，图像中的连通分量、环（Holes）和空腔（Voids）会不断产生（Birth）和消失（Death）。
操作：记录这些结构存在的时间跨度（Persistence = Death - Birth）。高持续性的结构通常对应真实的生物组织，而低持续性的通常是噪声。
产物：作者提取了 1D Cycles (Loops) 和 2D Cycles (Bubbles) ，并将这些抽象的数学循环映射回原始图像空间，生成了 "软拓扑掩膜" (Soft Topological Masks)。

2. 拓扑引导的空间注意力模块 (Topology-Guided Spatial Attention, TGSA)

传统的 Attention 机制是让模型自己学"看哪里"，而 TGSA 是强迫模型看"拓扑结构所在的地方"。

机制：在 CNN 的第 3 层卷积后，插入 TGSA 模块。该模块生成一个空间注意力图（Attention Map）。
创新点 ：作者设计了一个 Mask Loss (Lmask\mathcal{L}_{mask}Lmask) 。
Lmask=∥MCNN−Mtopo∥2 \mathcal{L}{mask} = \| M{CNN} - M_{topo} \|^2 Lmask=∥MCNN−Mtopo∥2
其中 MCNNM_{CNN}MCNN 是网络生成的注意力图，MtopoM_{topo}Mtopo 是预先计算好的拓扑掩膜。通过最小化这个 Loss，强制网络将注意力集中在血管和腺体等关键组织上，而不是背景噪声。

3. 混合损失函数 (Combined Loss)

为了应对医学图像中常见的类别不平衡问题，作者结合了 Focal Loss 和上述的 Mask Loss：
LAll=Lfocal+λLmask \mathcal{L}{All} = \mathcal{L}{focal} + \lambda \mathcal{L}_{mask} LAll=Lfocal+λLmask

4. 📊 实验与结果 (Experiments)

(解读论文的 Experiment 部分)

4.1 数据集验证

VICTRE 模体数据集 (Phantom) ：这是一个虚拟临床试验生成的数字乳腺模型。作者首先在这个数据集上验证了假设：提取的拓扑结构与真实的纤维腺体组织（Ground Truth）高度重合（Topological Precision > 93%）。这证明了拓扑特征确实能代表生物组织。
临床数据集 ：
- I-SPY 1 (公开，N=161)
- Rutgers Dataset (私有，N=120)

4.2 性能对比 (Performance)

作者与 Radiomics, ConvNext, ResNext, ViT 以及 SOTA 方法 DenseNet-KD 进行了对比。

I-SPY 1 结果 ：TopoTxR 达到了 Accuracy 0.931 和 AUC 0.917，显著优于 DenseNet-KD (Acc 0.905, AUC 0.874)。
Rutgers 结果：在私有数据集上同样表现出色，AUC 达到 0.900。

4.3 可视化与消融实验

Attention 可视化：使用 Grad-CAM 可视化后发现，普通 CNN 的注意力是散乱的，而 TopoTxR 的注意力紧密集中在乳腺实质区域，且 pCR 患者与非 pCR 患者的拓扑结构表现出明显的差异（pCR 患者的组织结构更稀疏）。
消融实验：去掉 Focal Loss 或去掉 TGSA 模块，性能均有明显下降，证明了拓扑引导注意力的有效性。

5. 🧠 笔者思考与总结 (Conclusion & Thoughts)

这是一篇非常典型的 "Math meets Deep Learning" 的佳作。

优点总结：
1. 可解释性强：不同于黑盒 CNN，该模型利用拓扑学为网络提供了明确的"解剖学先验知识"。
2. 抗噪性好：通过持续同调过滤掉低持续性的特征（通常是噪声），让模型在小样本、高噪声的医学图像中更鲁棒。
3. 无需额外标注：拓扑特征是无监督提取的，不需要医生手动勾画 ROI，这在临床应用中极具价值。
潜在局限：
1. 计算成本 ：计算持续同调（尤其是 3D 数据的 Representative Cycles）是比较耗时的。文中提到处理一个 2563256^32563 的图像大约需要 5 分钟，这在实时性要求高的场景下可能是个瓶颈。
2. 阈值敏感：虽然持续同调相对鲁棒，但选择保留多少比例的拓扑结构（Persistence Threshold）仍然是一个超参数，可能需要针对不同数据集进行微调。
未来展望 ：

这种 "拓扑先验 + 深度注意力" 的范式不仅限于乳腺 MRI。对于脑血管网络分析、肺部气管/血管分割等具有复杂几何拓扑结构的医学影像任务，这都是一个非常值得借鉴的思路。

(本文由AI辅助解读，仅供参考，详细内容请查阅原论文)
