迈达斯桥梁建模与分析：探索多样桥梁结构的奥秘

迈达斯桥梁建模与分析。曲线梁，钢箱梁，结合梁，钢桁梁，斜拉桥等。

在桥梁工程领域，迈达斯软件凭借其强大的功能，成为众多工程师进行桥梁建模与分析的得力助手。今天，咱们就来聊聊如何运用迈达斯对曲线梁、钢箱梁、结合梁、钢桁梁以及斜拉桥等常见桥梁结构进行建模与分析。

曲线梁桥因其独特的造型，常应用于城市立交等复杂交通环境。在迈达斯建模时，关键在于准确输入曲线的几何参数。比如，定义曲线的圆心、半径以及起止角度等。

python 复制代码

# 假设在迈达斯Python脚本环境下定义曲线梁的几何参数
radius = 50.0  # 曲线半径
start_angle = 0.0  # 起始角度
end_angle = 90.0  # 终止角度

在分析曲线梁桥时，要特别关注其弯扭耦合效应。由于曲线梁的特殊形状，在荷载作用下，扭矩的产生不可忽视。迈达斯可以通过建立空间有限元模型，精确模拟结构在各种荷载工况下的响应。比如，在施加车辆荷载时，我们能够清晰看到扭矩在梁体中的分布情况。

钢箱梁桥以其良好的力学性能和经济性，在大跨度桥梁中广泛应用。在迈达斯中建模，首先要确定钢箱梁的截面形式，如单箱单室、单箱多室等。

python 复制代码

# 定义钢箱梁截面类型
section_type = "Single - Cell Single - Chamber"

对于钢箱梁的分析，重点在于应力和变形计算。钢箱梁在自重、活载等作用下，翼缘板、腹板等部位的应力分布需要精确掌握。迈达斯提供了丰富的材料本构模型，我们可以根据钢材的实际特性进行选择，以保证分析结果的准确性。同时，迈达斯还能对钢箱梁的稳定性进行分析，判断在各种工况下是否会发生局部失稳或整体失稳。

结合梁桥是将钢梁与混凝土桥面板通过剪力连接件组合在一起共同受力。在迈达斯建模时，关键是模拟好剪力连接件的作用。

python 复制代码

# 假设定义剪力连接件的间距和力学参数
shear_connector_spacing = 0.5  # 剪力连接件间距
shear_connector_stiffness = 1000.0  # 剪力连接件刚度

分析结合梁桥时，要考虑混凝土桥面板与钢梁之间的协同工作。由于两者材料特性不同，在温度变化、收缩徐变等因素影响下，界面处的受力情况较为复杂。迈达斯能够准确模拟这种复杂的力学行为，帮助工程师评估结构的长期性能。

钢桁梁桥由杆件组成桁架结构，受力明确。在迈达斯建模，要合理划分杆件单元，准确输入杆件的截面尺寸和连接节点信息。

python 复制代码

# 定义钢桁梁杆件的截面尺寸
member_section = [200, 200, 10, 10]  # 以矩形钢管为例，长宽壁厚

分析钢桁梁桥时，杆件的内力计算是重点。通过迈达斯进行结构分析，可以得到各杆件在不同荷载工况下的轴力、弯矩等内力值。根据这些内力结果，工程师可以对杆件进行强度、稳定性设计。同时，迈达斯还能模拟钢桁梁桥在地震等动力荷载作用下的响应，为抗震设计提供依据。

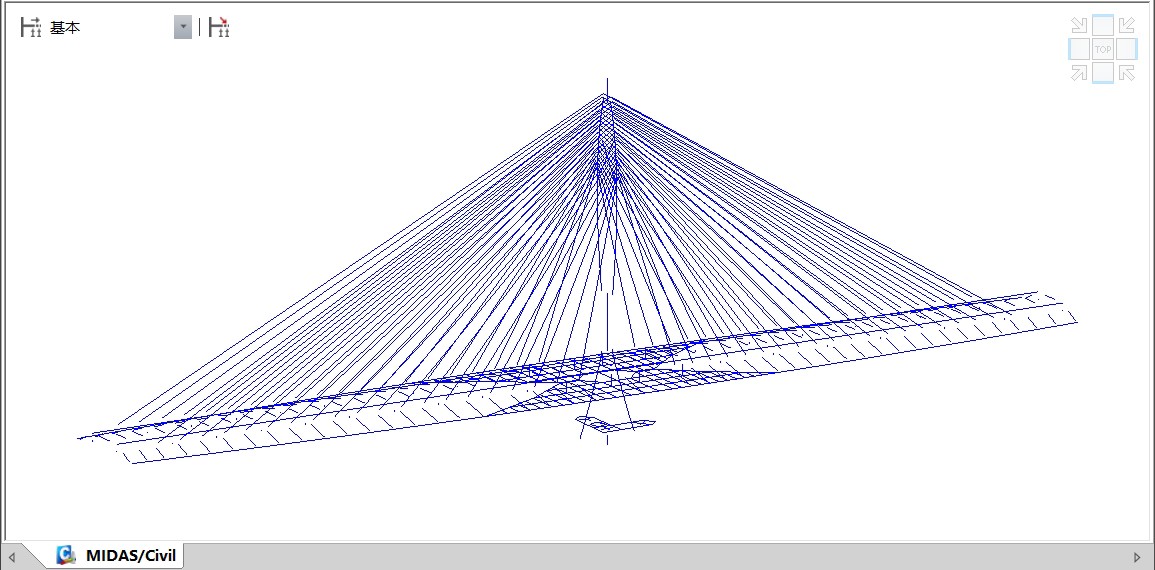

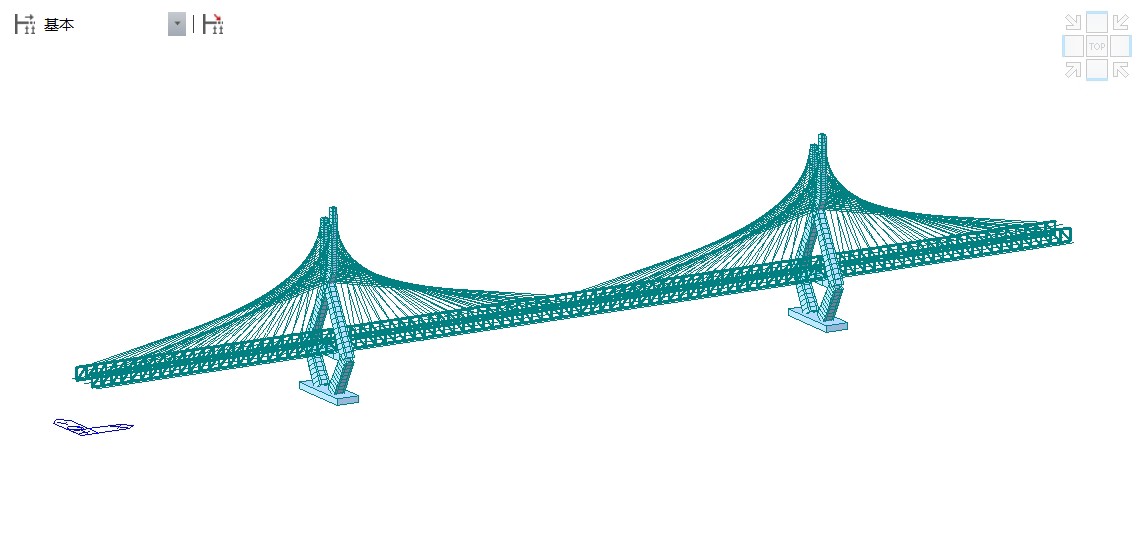

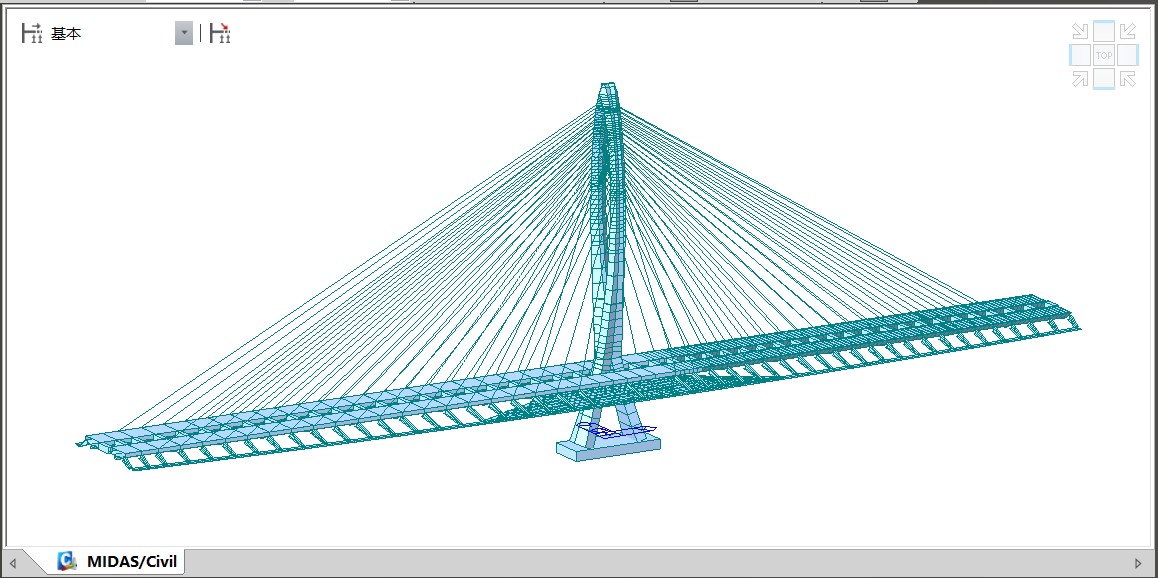

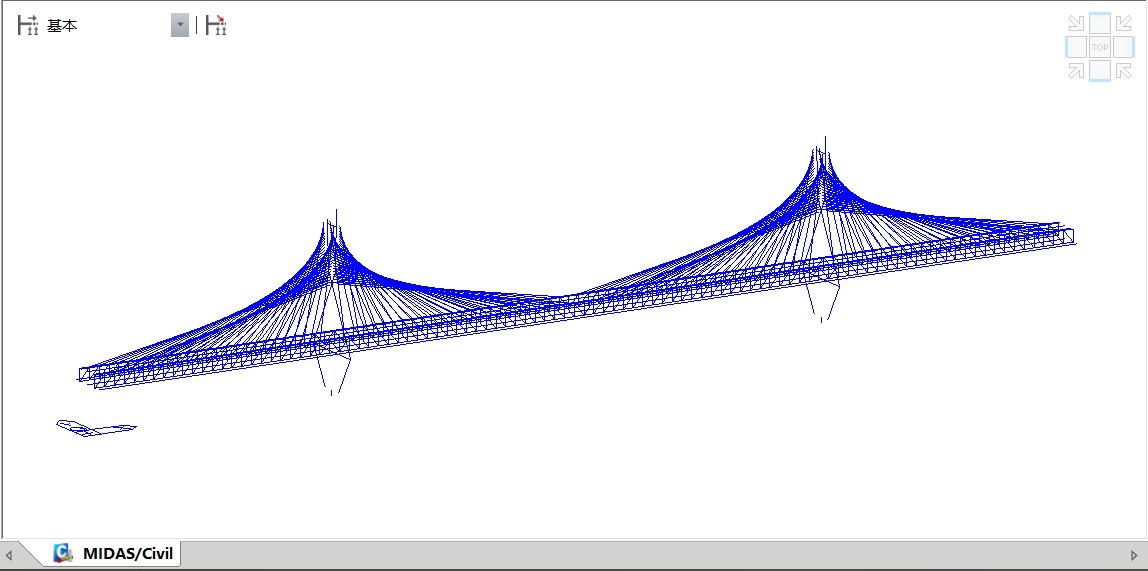

斜拉桥作为大跨度桥梁的代表，造型优美且跨越能力强。在迈达斯建模时，斜拉索的模拟是关键。斜拉索一般采用只受拉单元来模拟其力学特性。

python 复制代码

# 定义斜拉索的弹性模量和面积
cable_E = 2.0e11  # 斜拉索弹性模量
cable_area = 0.01  # 斜拉索面积

分析斜拉桥时，面临的挑战较多。比如索力优化问题，合适的索力分布能够保证主梁受力均匀，结构整体性能良好。迈达斯提供了多种索力优化方法，如正装迭代法、影响矩阵法等，帮助工程师找到最优索力方案。同时，斜拉桥的风致振动问题也不容忽视，迈达斯可以结合风洞试验数据，对斜拉桥进行风振响应分析。

迈达斯桥梁建模与分析。曲线梁，钢箱梁，结合梁，钢桁梁，斜拉桥等。

总之，迈达斯在曲线梁、钢箱梁、结合梁、钢桁梁以及斜拉桥等各类桥梁的建模与分析中都有着强大的功能。工程师们通过熟练运用迈达斯，能够更高效、准确地完成桥梁工程的设计与分析工作。
