5. Windows PE/COFF 格式
5.1 发展历史
在 Windows 平台上，PE/COFF 是核心的二进制文件格式体系，其历史可以追溯到早期的 COFF（Common Object File Format）。COFF 最初用于 Unix 系统目标文件，强调可重定位目标文件的结构化组织。微软在此基础上进行扩展，形成适用于 Windows 平台的 PE（Portable Executable）格式，用于可执行文件、动态链接库以及驱动程序等。
在 Win32 时代，目标文件通常采用 COFF 格式，而最终生成的可执行文件或 DLL 则采用 PE 格式。PE 文件本质上是在 COFF 结构之上增加了装载信息与 Windows 特有的数据目录，例如导入表、导出表、资源表和重定位表等。这种分层设计使得编译器与链接器可以延续 COFF 的目标文件结构，同时满足操作系统加载器的需求。
随着 Win64 平台的出现，微软对 PE 格式进行了扩展，形成 PE32+。其核心差异在于支持 64 位地址空间，例如可选头中的 ImageBase、栈和堆大小字段从 32 位扩展为 64 位，而某些与 16 位兼容相关的字段被移除。PE32+ 保持了整体结构的一致性，从而保证工具链和加载机制的平滑过渡。
在结构组织上，PE/COFF 同样以段（Section）为核心。常见段包括 .text（代码）、.data（已初始化数据）、.rdata（只读数据）、.bss（未初始化数据）等。链接器会根据段属性为其分配不同的访问权限，例如可执行、可读或可写。这种段级别的权限划分，与操作系统的页级内存保护机制紧密配合，增强了程序运行时的安全性。
一个典型的 PE 文件加载流程可以概括如下：
读取 DOS 头
定位 PE Header
解析 Section Table
映射各 Section 到内存
处理重定位与导入表
跳转到入口点执行
通过 dumpbin /headers 或 objdump -x 等工具，可以直观查看这些头部与段表信息。理解 PE/COFF 的历史与结构，不仅有助于掌握 Windows 平台的程序装载机制，也为分析崩溃转储、逆向工程以及底层调试奠定了坚实基础。
5.2 mingw-w64 工具链
mingw-w64 是在原始 MinGW 基础上发展而来的 Windows 原生工具链，其核心目标是在不依赖微软编译器的前提下，使用 GCC 生成可在 Windows 上直接运行的本地程序。相较早期仅支持 32 位的 MinGW，mingw-w64 增强了对 64 位架构的支持，并补全了大量 Windows API 头文件与运行库接口，使其在现代 Windows 平台上具备更好的兼容性与可维护性。
从组成上看，mingw-w64 并非单一编译器，而是一整套工具集合。核心包括 gcc/g++ 编译器前端、binutils（如 ld、as、objdump）、mingw-w64 运行时库（CRT）、Windows API 头文件与导入库，以及可选的 gdb 调试器。编译过程与类 Unix 系统一致，例如：
bash
x86_64-w64-mingw32-g++ main.cpp -o app.exe这里的三元组 x86_64-w64-mingw32 表明目标平台为 64 位 Windows，体现了交叉编译工具链的命名规范。
在用途上，mingw-w64 既可以作为 Windows 本地开发环境，也可以在 Linux 或 macOS 上进行交叉编译。例如在 Linux 上构建 Windows 可执行文件：
bash
sudo apt install mingw-w64
x86_64-w64-mingw32-gcc hello.c -o hello.exe这种能力在持续集成与跨平台发布场景中尤为重要，能够避免频繁切换操作系统环境。
常见发行版本主要包括 MSYS2、WinLibs、Mingw-w64-builds 等。MSYS2 提供基于 pacman 的包管理系统，便于安装和升级；WinLibs 则提供预编译的压缩包，适合快速部署；部分 IDE（如 Code::Blocks）也内置特定版本工具链。不同发行版本在默认线程模型（posix 或 win32）以及异常处理机制（seh、sjlj、dwarf）上可能存在差异，选择时需结合目标平台与性能需求。
安装方式通常分为三类：下载安装包直接解压配置环境变量，通过 MSYS2 包管理安装，或在类 Unix 系统中通过系统仓库获取交叉编译版本。
配置完成后，将 bin 目录加入 PATH，即可在命令行或 IDE 中调用 gcc、g++ 等工具。掌握 mingw-w64 的工具链结构与变种差异，有助于在跨平台构建和 ABI 兼容问题上做出更合理的技术决策。
5.3 COFF 文件结构

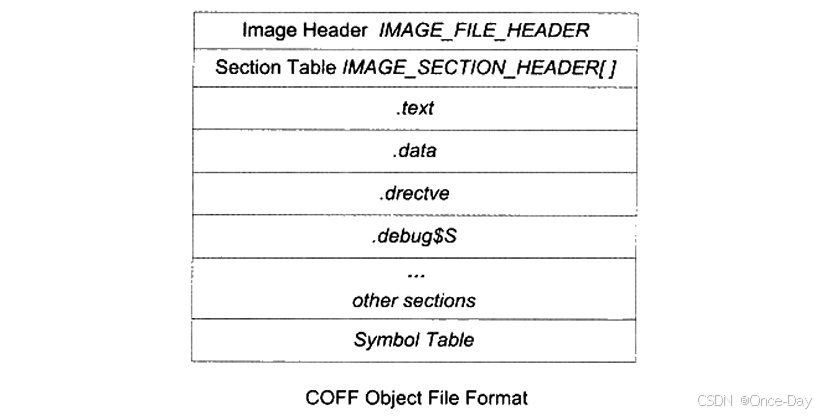

在 PE 文件结构中，映像头（Image Header）承担着描述整体布局与装载属性的职责。它位于 DOS Header 之后，由 File Header 与 Optional Header 组成。File Header 包含机器类型、段数量、时间戳等基本信息，而 Optional Header（在可执行文件中实际上是必选的）则定义入口点地址、映像基址 ImageBase、节对齐方式以及数据目录表等关键字段。操作系统加载器正是依据这些信息，判断文件类型并完成内存映射。
从语义上看，映像头更像是"全局配置中心"。例如 AddressOfEntryPoint 决定程序从何处开始执行，Subsystem 指明是控制台程序还是 GUI 程序，而数据目录中的导入表、导出表、重定位表等条目，则提供后续解析所需的偏移位置。使用 dumpbin /headers 可以清晰查看这些字段，它们共同决定了映像文件的运行方式与系统交互模式。
段表（Section Table）紧随映像头之后，是对各个段（Section）的结构化描述。每个段表项记录段名、虚拟地址、文件偏移、大小以及访问属性等信息。加载器根据这些描述，将文件中的数据按页对齐映射到进程虚拟地址空间。例如 .text 通常标记为可执行和只读，而 .data 则具有读写权限。
_IMAGE_FILE_HEADER 是 PE/COFF 文件结构中的核心组成部分，位于 IMAGE_NT_HEADERS 中的 File Header 区域。它用于描述目标文件或可执行文件的基本属性，例如目标架构、节数量以及符号表信息。该结构在目标文件（.obj）与可执行文件（.exe/.dll）中均存在，是链接器与加载器识别文件类型的重要依据。
其典型定义如下（来自 Windows SDK）：
c
typedef struct _IMAGE_FILE_HEADER {
WORD Machine;
WORD NumberOfSections;
DWORD TimeDateStamp;
DWORD PointerToSymbolTable;
DWORD NumberOfSymbols;
WORD SizeOfOptionalHeader;
WORD Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;各字段含义如下：
| 字段名 | 类型 | 含义说明 |
|---|---|---|
Machine |
WORD |
指定目标 CPU 架构，如 IMAGE_FILE_MACHINE_I386（0x014c）表示 x86，IMAGE_FILE_MACHINE_AMD64（0x8664）表示 x64。加载器据此判断是否与当前系统架构匹配。 |
NumberOfSections |
WORD |
文件中节（Section）的数量，对应后续 Section Table 中的条目数。 |
TimeDateStamp |
DWORD |
文件创建时间戳，通常为自 1970 年 1 月 1 日以来的秒数，可用于调试与版本追踪。 |
PointerToSymbolTable |
DWORD |
指向 COFF 符号表的文件偏移，仅在目标文件中有效；在可执行文件中通常为 0。 |
NumberOfSymbols |
DWORD |
符号表中的符号数量，主要用于 .obj 文件，供链接器解析。 |
SizeOfOptionalHeader |
WORD |
后续 Optional Header 的大小。对于可执行文件，该值非 0；而纯 COFF 目标文件中通常为 0。 |
Characteristics |
WORD |
文件属性标志位，如是否为可执行文件、是否为 DLL、是否支持大地址空间等，使用按位组合的宏定义表示。 |
_IMAGE_SECTION_HEADER 用于描述 PE 文件中的每一个段（Section），是段表（Section Table）的基本单元。链接器在生成可执行文件时，会为每个段生成一个对应的段头；操作系统加载器则依据这些信息，将文件中的段正确映射到进程虚拟地址空间，并设置相应的访问权限。
其典型结构定义如下（来自 Windows SDK）：
c
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[8];
union {
DWORD PhysicalAddress;
DWORD VirtualSize;
} Misc;
DWORD VirtualAddress;
DWORD SizeOfRawData;
DWORD PointerToRawData;
DWORD PointerToRelocations;
DWORD PointerToLinenumbers;
WORD NumberOfRelocations;
WORD NumberOfLinenumbers;
DWORD Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;各字段含义如下：
| 字段名 | 类型 | 含义说明 |
|---|---|---|
Name |
BYTE[8] |
段名，最长 8 字节，如 .text、.data、.rdata 等，不足部分以 \0 填充。 |
Misc.VirtualSize |
DWORD |
段在内存中的实际大小（字节数）。若大于 SizeOfRawData，多余部分在内存中补零。 |
VirtualAddress |
DWORD |
段在内存中的相对虚拟地址（RVA），基于 ImageBase 计算实际加载地址。 |
SizeOfRawData |
DWORD |
段在文件中的大小，通常按文件对齐值对齐。 |
PointerToRawData |
DWORD |
段内容在文件中的偏移位置。 |
PointerToRelocations |
DWORD |
指向重定位表的文件偏移，主要用于 COFF 目标文件，在可执行文件中通常为 0。 |
PointerToLinenumbers |
DWORD |
指向行号信息表的偏移，已较少使用，多数情况下为 0。 |
NumberOfRelocations |
WORD |
重定位项数量，仅在目标文件中有效。 |
NumberOfLinenumbers |
WORD |
行号条目数量，现代编译环境中通常为 0。 |
Characteristics |
DWORD |
段属性标志，如是否包含代码、是否可执行、是否可读写等，以位标志形式组合。 |
在运行时，加载器依据 VirtualAddress 与 VirtualSize 将段映射到内存，并根据 Characteristics 设置页面权限。例如 .text 通常具有 IMAGE_SCN_MEM_EXECUTE | IMAGE_SCN_MEM_READ 属性，而 .data 则具有 IMAGE_SCN_MEM_READ | IMAGE_SCN_MEM_WRITE。通过理解该结构，可以清晰区分文件布局与内存布局之间的映射关系。
5.4 COFF 符号表
在 COFF 目标文件中，符号表（Symbol Table）是链接阶段的核心数据结构，用于描述函数、全局变量及外部引用等符号信息。编译器在生成 .obj 文件时，会为每个可见符号生成一条记录；链接器则遍历这些记录，完成符号解析与重定位。与可执行文件不同，COFF 符号表主要存在于目标文件中，最终链接生成的 PE 文件通常不再保留完整符号信息。
一个典型的 COFF 符号表项结构如下：
c
typedef struct _IMAGE_SYMBOL {
union {
BYTE ShortName[8];
struct {
DWORD Short; // 若为0，则使用Long
DWORD Long; // 指向字符串表的偏移
} Name;
} N;
DWORD Value;
SHORT SectionNumber;
WORD Type;
BYTE StorageClass;
BYTE NumberOfAuxSymbols;
} IMAGE_SYMBOL;各字段含义可概括如下：
| 字段 | 含义说明 |
|---|---|
Name |
符号名。若长度不超过 8 字节，直接存储；否则通过偏移索引到字符串表。 |
Value |
符号在所属段中的偏移地址。对于函数或变量，表示相对段起始的偏移。 |
SectionNumber |
符号所属段编号；为 0 表示未定义（外部符号），为负值表示特殊符号。 |
Type |
符号类型，通常低位表示基本类型，高位表示派生类型（如函数）。 |
StorageClass |
存储类别，如 IMAGE_SYM_CLASS_EXTERNAL 表示外部符号。 |
NumberOfAuxSymbols |
后续附加符号数量，用于补充信息（如函数大小等）。 |
结合一个简单示例进行说明。假设存在如下代码：
c
int global_var = 10;
int add(int a, int b) {
return a + b + global_var;
}编译为 .obj 后，可通过 dumpbin /symbols 查看符号表。global_var 通常会显示为已定义外部符号，SectionNumber 指向 .data 段；add 位于 .text 段，其 Value 表示函数在代码段内的偏移。若另一个文件中声明 extern int global_var;，则在该文件的符号表中会出现同名但 SectionNumber 为 0 的未定义符号，等待链接器解析。
从链接器视角看，符号解析流程大致如下：
读取目标文件符号表
建立全局符号映射
匹配未定义符号
执行重定位修正
因此，COFF 符号表不仅是编译产物，更是模块化构建机制的基础。理解其结构与字段语义，有助于分析"未定义符号""重复定义"等常见链接错误，并深入掌握 Windows 平台目标文件的内部组织方式。
5.5 PE 文件格式
PE 文件格式在设计之初就承载了向后兼容的历史使命，因此其文件开头并不是直接出现 COFF 文件头，而是以一个 DOS MZ 头部开始。该头部结构源自早期的 MS-DOS 可执行文件格式，其前两个字节为 MZ 签名。紧随其后的，是一段称为 DOS Stub 的桩代码。这种布局并非偶然，而是为了保证在 DOS 环境下执行时不会导致系统崩溃。
DOS Stub 的典型功能是在 DOS 系统中输出一段提示信息，例如 "This program cannot be run in DOS mode."，随后正常退出。其本质是一段合法的 16 位 DOS 程序。当 DOS 加载器发现该文件时，会按照 MZ 格式执行这段代码；而在 Windows 环境中，加载器会读取 e_lfanew 字段，跳转到真正的 PE 头部位置，忽略 Stub 内容。这种双重结构体现了早期操作系统演进过程中的兼容策略。
在 Image Header（即 COFF File Header）基础之上，PE 引入了更为复杂的 Optional Header 结构。尽管名为"可选"，但对于可执行文件和 DLL 来说它是必不可少的。
该结构包含入口点地址 AddressOfEntryPoint、映像基址 ImageBase、段对齐参数、子系统类型以及数据目录数组等信息。尤其是数据目录表，定义了导入表、导出表、资源表、重定位表等关键数据结构的定位方式，是 Windows 加载机制的重要支撑。
从整体结构上看，PE 文件可以抽象为如下层次：
DOS Header + DOS Stub
PE Signature
COFF File Header
PE Optional Header
Section Table
Section Data
这种结构体现了历史与现实的叠加。虽然 DOS 早已退出主流舞台，但 MZ 头部与桩代码依然保留在每一个 Windows 可执行文件中，成为 PE 格式的历史印记。这种兼容性设计既增加了文件结构的复杂度，也展示了操作系统生态在长期演进中对稳定性的高度重视。
