基于 Cesium 3D Tiles 的局部压平方案解析

基于 Cesium 3D Tiles 的局部压平方案解析

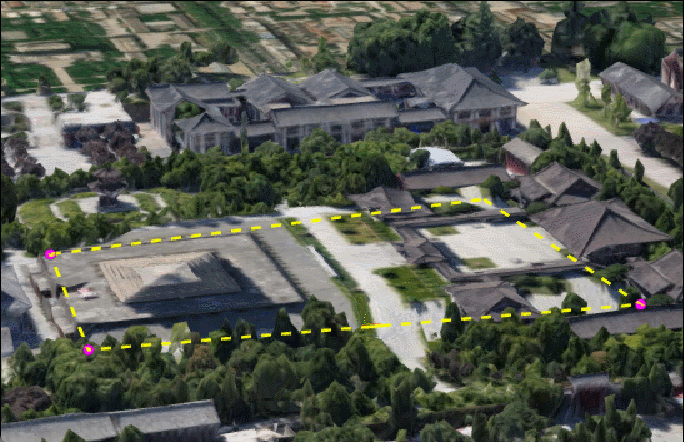

在做城市三维或者地形改造的时候，经常会遇到这样的需求：只把模型中的某一块区域压平 / 切平，比如在大雁塔周边挖出一块儿空地、做广场或者站点平台。这类需求有几个难点：

• 模型是 3D Tiles，不是简单网格，很难直接改源模型；
• 希望是"交互式"的：用户自己在场景里画出区域；
• 只影响目标区域内的顶点，其他地方保持原状；
• 最好还能通过 UI 实时调压平高度。

这篇文章就结合你这份 App.vue 里的代码，从整体到细节梳理一下：如何用 Cesium + 自定义 Shader，实现对 3D Tiles 局部区域进行压平。

---

1. 总体思路：用 Shader 改顶点高度，而不是改模型

这套方案的思想非常简单但高效：

1. 让用户在三维场景中画出一个多边形区域（比如一个任意形状的地块）。
2. 把多边形三角化，拆成一组三角形。
3. 在自定义顶点着色器里，逐个顶点判断：当前顶点是否落在这些三角形组成的区域内。
4. 如果在区域内，就把这个顶点的 z 坐标强制改成某个统一高度 u_offsetHeight。
5. 通过 UI 控件（dat.gui）实时调整 u_offsetHeight，从而实现压平高度的可视化调节。

核心思想就是一句话：

不动模型本身，只在 GPU 顶点着色阶段，对特定区域内的顶点进行"高度重写"。

---

2. 场景基础：Cesium Viewer + 3D Tiles

代码中首先是很标准的 Cesium 初始化过程：

viewer = new Viewer(cesiumContainer.value, {
  infoBox: false,
  shouldAnimate: false,
  baseLayerPicker: false,
  geocoder: false,
  homeButton: false,
  sceneModePicker: false,
  navigationHelpButton: false,
  animation: false,
  timeline: false,
  selectionIndicator: false,
})

viewer.scene.postProcessStages.fxaa.enabled = true
viewer.cesiumWidget.creditContainer.setAttribute('style', 'display: none;')

tileset = await Cesium3DTileset.fromUrl('/dayanta/tileset.json')
viewer.scene.primitives.add(tileset)
viewer.zoomTo(tileset)

这里做了几件小事：

• 去掉多余 UI 控件，只保留纯净的 3D 视图；
• 开启 FXAA 抗锯齿，让模型边缘更顺滑；
• 加载本地 3D Tiles 模型 /dayanta/tileset.json；
• 相机自动飞到模型范围。

这些都是压平功能的"前置环境"，真正的核心逻辑在后面的交互工具和自定义 Shader 中。

---

3. 交互绘制压平区域：从"用户画多边形"到"一堆三角形"

3.1 交互工具：InteractiveRegionTool

const interactiveRegionTool = new InteractiveRegionTool(viewer)

这里封装了一个 InteractiveRegionTool，作用很明确：

• 让用户在场景中逐点点击，绘制一个闭合多边形区域；
• 把绘制结果通过事件 DrawEndEvent 抛出来。

配合 dat.gui 做两个按钮：

const params = {
  draw: function () {
    interactiveRegionTool.clear()
    interactiveRegionTool.activate()
  },
  clear: function () {
    interactiveRegionTool.clear()

    tileset.customShader.destroy();
    tileset.customShader = getShader(0);
  },
  u_offsetHeight: 0,
}

• draw()：清空上一次绘制结果，进入"绘制模式"。
• clear()：清掉区域，同时清除当前 Shader，恢复到"无压平"的状态。

3.2 结束绘制：把多边形三角化

用户画完多边形后，会触发：

interactiveRegionTool.DrawEndEvent.addEventListener((e: any) => {
  let points = e.map((item) => [item.x, item.y]).flat(Infinity);
  const triangles = earcut(points)
  let trianglePoints = triangles.map((idx) => {
    return e[idx];
  });

  tileset?.customShader?.destroy()

  tileset.customShader = getShader(trianglePoints.length / 3)

  tileset.customShader.uniformMap.ploygon = function () {
    return trianglePoints;
  };
})

这段逻辑可以拆成三步：

1. 把多边形顶点转成 earcut 需要的格式

   • e 是绘制完返回的点数组，每个点包含 x, y 等坐标。
   • points 把这些点打平成一维数组：[x0, y0, x1, y1, ...]。

2. 使用 earcut 对多边形进行三角化

   const triangles = earcut(points)

   • triangles 是索引数组，每 3 个数是一组三角形的顶点索引，例如 [0,1,2, 0,2,3, ...]；
   • 这样一个任意形状的多边形就被拆成若干个不重叠三角形。

3. 根据索引反查真实顶点坐标

   let trianglePoints = triangles.map((idx) => {
     return e[idx];
   });

   • trianglePoints 是一个长度为 triangleNum * 3 的数组，按顺序存储所有三角形的顶点；
   • 每 3 个元素是一个三角形：[p0, p1, p2, p3, p4, p5, ...]。

结论：

到此为止，我们已经拿到了"用户画的多边形区域被拆分后的所有三角形顶点"，后面会把这些点塞进 Shader 里，让 GPU 自己判断"某个顶点是不是落在这些三角形之中"。

---

4. 自定义 Shader：动态生成"可变长度多边形判断"代码

4.1 动态创建 CustomShader

tileset?.customShader?.destroy()
tileset.customShader = getShader(trianglePoints.length / 3)

tileset.customShader.uniformMap.ploygon = function () {
  return trianglePoints;
};

• 根据三角形数量 triangleNum = trianglePoints.length / 3 调用 getShader(triangleNum)；
• 用新的 CustomShader 替换 tileset 上的旧 Shader；
• 通过 uniformMap.ploygon 把三角形顶点数组传入 Shader。

4.2 getShader：按三角形数量拼接 GLSL 代码

function getShader(triangleNum) {
  const polygonUniform = triangleNum ? `uniform vec3 ploygon[${triangleNum * 3}];` : ''
  const polygonLoop = triangleNum
    ? `
      for (int i = 0; i < ${triangleNum * 3}; i += 3) {
        vec4 pp1 = czm_inverseModel * vec4(ploygon[i], 1.0);
        vec4 pp2 = czm_inverseModel * vec4(ploygon[i + 1], 1.0);
        vec4 pp3 = czm_inverseModel * vec4(ploygon[i + 2], 1.0);

        vec3 p1 = vec3(pp1.xy, 0.0);
        vec3 p2 = vec3(pp2.xy, 0.0);
        vec3 p3 = vec3(pp3.xy, 0.0);

        bool b = PointInTriangle(vec3(modelPosition.xy, 0.0), p1, p2, p3);
        if (b) {
          flag = b;
          break;
        }
      }
    `
    : ''

为什么要用字符串拼 GLSL？

• GLSL 对循环有一些限制，希望循环次数是编译期常量；
• ploygon 数组长度也必须是常量；
• 所以这里通过 JS 拼字符串，把 triangleNum 写死在 Shader 源码里（例如 ploygon[30]，循环 for (int i = 0; i < 30; i += 3)），然后再交给 Cesium 创建 CustomShader。

这样就保证 Shader 在编译阶段就知道要循环多少次、数组多大，避免运行期动态循环引起的问题。

---

5. 顶点着色器：判断顶点是否落在区域内并压平

PointInTriangle：点在三角形内的判断：

bool PointInTriangle(vec3 P, vec3 A, vec3 B, vec3 C) {
  vec3 AB = A - B;
  vec3 BC = B - C;
  vec3 CA = C - A;

  vec3 AP = A - P;
  vec3 BP = B - P;
  vec3 CP = C - P;

  bool b1 = cross(AB, AP).z >= 0.0 && cross(BC, BP).z >= 0.0 && cross(CA, CP).z >= 0.0;
  bool b2 = cross(AB, AP).z <= 0.0 && cross(BC, BP).z <= 0.0 && cross(CA, CP).z <= 0.0;
  return b1 || b2;
}

• 这是一个常见的二维点在三角形内判断算法；
• 利用叉乘符号一致性来判断点是否在三边的同一侧；

这里是引用

5.2 坐标统一：都映射到"模型坐标系 xy 平面"

在 polygonLoop 中：

vec4 pp1 = czm_inverseModel * vec4(ploygon[i], 1.0);
...
vec3 p1 = vec3(pp1.xy, 0.0);
...
bool b = PointInTriangle(vec3(modelPosition.xy, 0.0), p1, p2, p3);

• modelPosition：当前顶点在"模型坐标"下的位置；
• ploygon[i]：uniform 里传入的多边形顶点，先乘 czm_inverseModel 转回模型坐标；
• 只保留 xy，z 置为 0，把所有点投影到同一平面上；
• 这样一来，无论世界坐标如何变化，顶点和多边形顶点的判断都在同一坐标系中完成。

5.3 压平动作：重写 positionMC.z

if (flag) {
  vec4 hVector = vec4(0.0, 0.0, u_offsetHeight, 1.0);
  vec4 hVectorWorld = u_modelMatrix * hVector;
  vec4 mp = czm_inverseModel * hVectorWorld;
  vsOutput.positionMC.z = mp.z;
}

• flag：如果顶点落在任何一个三角形内，就会被置为 true；
• u_offsetHeight：目标压平高度（在模型坐标里沿 z 轴的位移量）；
• 步骤解析：
  1. 在模型坐标系中构造高度向量 hVector；
  2. 用 u_modelMatrix 把它变换到世界坐标系；
  3. 再用 czm_inverseModel 转回到当前 Tile 的模型坐标系；
  4. 取 mp.z 作为这个"压平平面"的统一高度；
  5. 把当前顶点的 positionMC.z 直接替换为 mp.z。

为什么要绕一圈 model → world → model？

• 3D Tiles 的坐标体系比较复杂，根节点 computedTransform 可能包含平移、旋转甚至缩放；
• 直接简单地 positionMC.z += u_offsetHeight 容易在不同 Tile 上出现高度不一致；
• 通过 u_modelMatrix 和 czm_inverseModel 的组合计算，可以让压平平面在世界空间中保持"水平"，而不是受模型自身旋转的影响。

代码完整实现vue3+cesiumjs
