Linux 网络(6) - 技术栈

数据链路层

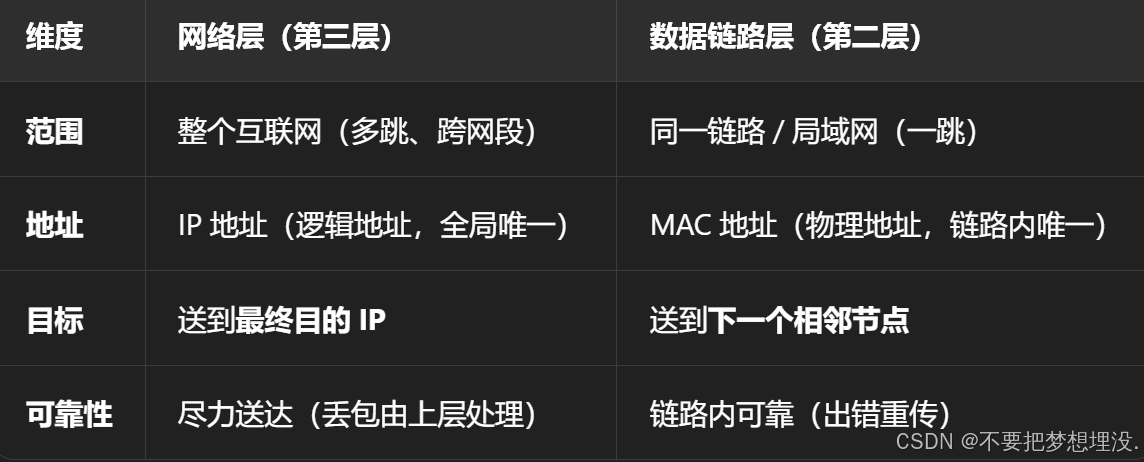

网络层（第三层） ：管 "去哪"，负责跨网段的端到端通信，用 IP 地址，靠路由表规划全局路线。
数据链路层（第二层） ：管 "怎么去下一站"，负责同一链路内的一跳传输，用 MAC 地址，靠 ARP 找到下一跳的物理地址。

1.以太网

以太网 " 不是一种具体的网络 , 而是一种技术标准 ;
既包含了数据链路层的内容 , 也包含了一些物理层的
内容 . 例如 : 规定了网络拓扑结构 , 访问控制方式 , 传输速率等 ;
例如以太网中的网线必须使用双绞线 ; 传输速率有 10M, 100M, 1000M 等 ;
以太网是当前应用最广泛的局域网技术 ; 和以太网并列的还有令牌环网 , 无线 LAN 等 ;

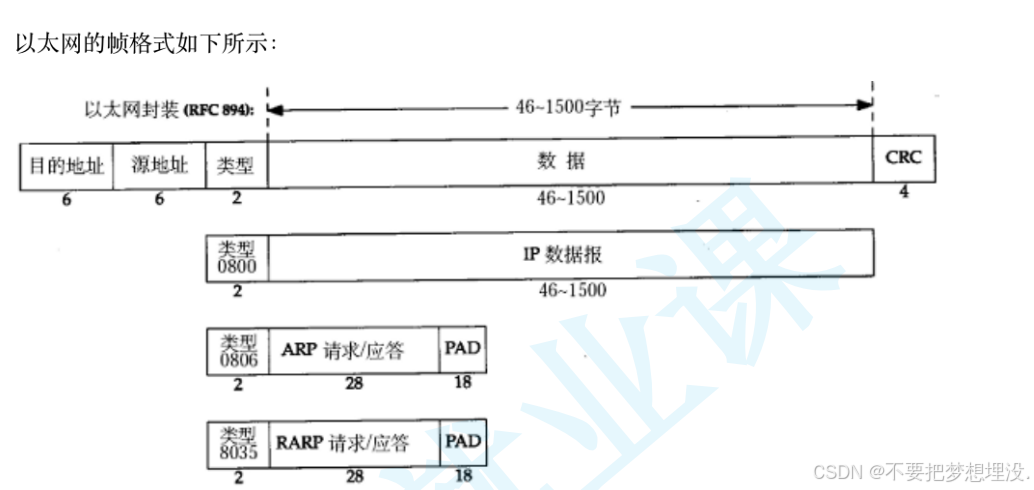

这张图里的 "IP 数据报" 部分，需要从两个层面理解：

承载它的以太网帧（整个大框） ：属于数据链路层的封装，包括目的 MAC、源 MAC、类型字段（0800）、数据段和 CRC 校验，都是链路层的内容。
"IP 数据报" 本身（数据段里的内容） ：属于网络层的协议数据单元（PDU），是网络层（IP 协议）的核心内容，被链路层封装在以太网帧中进行传输。

简单说：

以太网帧（含 MAC 头、类型、CRC）是链路层的 "快递盒"；
IP 数据报是网络层的 "包裹内容"，被装进链路层的 "快递盒" 里传输。

所以，"IP 数据报" 这几个字代表的是网络层 的内容，而它所在的整个以太网帧结构是链路层的封装。

以太网帧结构：整个以太网帧都属于链路层封装，包括：
- 目的 MAC 地址、源 MAC 地址（6 字节）
- 类型字段（2 字节，标识上层协议）
- 数据段（46~1500 字节，承载上层数据）
- CRC 校验码（4 字节，链路层错误检测）
MAC 地址：48 位硬件地址，用于标识链路内相邻节点，是链路层的专属地址。
链路层协议载体：
- ARP 请求 / 应答（类型0806）
- RARP 请求 / 应答（类型8035）（注：ARP/RARP 报文封装在以太网帧中，属于链路层承载的内容，为网络层服务）

mac地址和ip地址的区别前面提过

Linux 网络（1）-CSDN博客

2.MTU

一、MTU（最大传输单元）核心概念

MTU（Maximum Transfer Unit）是数据链路层对帧中 "数据段" 的最大长度限制，相当于快递包裹的尺寸上限，由不同物理链路的标准决定。

以太网 MTU：数据段最小 46 字节、最大 1500 字节；ARP 包长度不足 46 字节时，需填充（PAD）到 46 字节。
跨链路分片 ：若数据包从 MTU 较大的链路（如 FDDI，MTU=4352）进入 MTU 较小的链路（如以太网，MTU=1500），且长度超过后者 MTU 时，必须进行分片（fragmentation）。
不同链路 MTU 不同：以太网 1500、FDDI 4352 等，标准各异。

二、MTU 对 IP 协议的影响

IP 层需根据 MTU 对大包进行分片处理，核心规则如下：

分片规则：
- 将大 IP 包拆分为多个小包，每个小包的 IP 首部 16 位标识（ID）相同，表示属于同一个原始包。
- IP 首部 3 位标志字段：
  - 第 2 位（DF 位）：0表示允许分片，1表示禁止分片（若包超过 MTU 则直接丢弃）；
  - 第 3 位（MF 位）：0表示是最后一个小包，1表示还有后续小包。
重组与丢包：
- 接收端会按顺序重组分片，但任意一个分片丢失，重组就会失败；
- IP 层不负责重传丢失的分片，丢包需由上层协议（如 TCP）处理。

三、MTU 对 UDP 协议的影响

UDP 本身无重传机制，受 MTU 影响更明显：

当 UDP 携带的数据超过 1472 字节（以太网 MTU 1500 - 20 字节 IP 头 - 8 字节 UDP 头）时，会在网络层被分片为多个 IP 数据报。
任意一个分片丢失，都会导致整个 UDP 数据报重组失败，因此 UDP 在网络层分片时，丢包概率大幅增加。

四、MTU 对 TCP 协议的影响

TCP 通过 MSS 协商避免分片，提升可靠性：

MSS（最大段大小） ：TCP 单个数据报的最大消息长度，受 MTU 限制，理想值为 MSS = MTU - IP头(20) - TCP头(20)（以太网 MTU1500 时，MSS=1460）。
MSS 协商过程：
- TCP 建立连接（SYN 包）时，双方会在 TCP 首部写入自己能支持的 MSS 值；
- 最终选择双方 MSS 中较小的那个作为通信的 MSS，确保数据不被分片。
MSS 位置：记录在 TCP 首部的 40 字节变长选项中（kind=2）。

在 Linux 系统中，使用ifconfig命令可查看：

mtu ：当前网卡的 MTU 值；

ether ：网卡的 MAC 地址；

inet ：网卡的 IP 地址。

example

|-------|------|------|--------------------|
| 分片 | 片偏移值 | MF 位 | 含义 |
| 1（前部） | 0 | 1 | 原始包的起始位置，还有后续 |
| 2（中部） | 10 | 1 | 接在偏移 0 的分片后，还有后续 |
| 3（最后） | 20 | 0 | 接在偏移 10 的分片后，是最后一个 |

先明确：怎么判断分片是否属于同一个原始包？

核心只有一个：看 IP 首部的 16 位标识（ID）。

怎么判断缺失 / 不连续？

缺前部（分片 1 丢失）：只收到分片 2（偏移 10）、分片 3（偏移 20）。→ 依据：同 ID 的分片里，没有「片偏移 = 0」的起始分片（原始包得从 0 开始），直接判定缺失起始部分，不连续。
缺中部（分片 2 丢失）：只收到分片 1（偏移 0）、分片 3（偏移 20）。→ 依据：同 ID 的分片偏移值从 0 直接跳到 20，中间缺了 10 这个 "位置序号"，数值不连续，判定缺失中间部分。
缺最后部（分片 3 丢失）：只收到分片 1（偏移 0，MF=1）、分片 2（偏移 10，MF=1）。→ 依据：所有收到的分片 MF 位都是 1（表示还有后续），且始终没收到「同 ID 里片偏移最大、且 MF=0」的分片，等待超时后判定缺失最后部分。

MTU = 网络一次最多能发多大的一包数据 。包超过 MTU → 必须拆成小碎片发。碎片只要丢一个，整包就废。

MTU 对 TCP 的影响

TCP 是乖孩子、老司机：

它会自动探测 MTU ，主动把包压到 MTU 以内，尽量不被分片。
就算真被分片、丢了碎片，TCP 会重传整个包，保证数据不丢。

MTU 对 TCP 的影响：

MTU 太小 → TCP 只能发小包 → 速度慢、效率低。
MTU 正常 → TCP 跑满，稳得一批。

总结：MTU 影响 TCP 快慢，但不影响可靠性。

MTU 对 UDP 的影响

UDP 是愣头青、不管不顾：

它根本不看 MTU，你让它发多大，它就发多大。
超过 MTU → 必被分片。
分片后只要丢任意一小片 → 整个 UDP 包直接丢掉，且不重传、不通知。

MTU 对 UDP 的影响：

MTU 越小 → UDP 越容易被分片 → 越容易丢包。
分片 = UDP 高危时刻。

总结：MTU 直接决定 UDP 稳不稳定，大了直接炸。

两者最核心的区别（超级好记）

TCP：会躲 MTU，丢了会重传，稳但慢一点。
UDP：不躲 MTU，丢了直接没，快但容易崩。

用比喻秒懂

MTU = 马路最大限宽

TCP：知道限宽，自动把车改小，不超宽；撞坏了就重新拉货。
UDP：不管限宽，超宽就被拆成几截；丢一截，整批货全没，还不补货。

3.ARP协议

建立主机 IP 地址 ↔ MAC 地址 的映射关系。

应用层知道目的 IP 和端口，但网卡处理数据包时，需要硬件地址（MAC）才能正确投递。
如果网卡收到的数据包目的 MAC 与本机不符，会直接丢弃，因此通讯前必须获取目的主机的 MAC 地址。

工作流程（结合图示）
发起请求：主机 A（172.20.1.1）要和主机 B（172.20.1.2）通信，先查 ARP 缓存表，若没有 B 的 MAC，就发送 ARP 请求。
广播请求 ：ARP 请求包中，目标 IP 是 172.20.1.2，MAC 地址填 "？"，并以广播形式（目的 MAC 为FF:FF:FF:FF:FF:FF）发送到本网段。
接收响应 ：主机 B 收到广播，发现目标 IP 与自己一致，就发送 ARP 响应包，把自己的 MAC 地址（08:00:20:74:CE:EC）和 IP 地址一起发给 A。
更新缓存：主机 A 收到响应后，将 B 的 IP-MAC 映射关系存入 ARP 缓存表。

ARP 缓存表

每台主机都维护一张 ARP 缓存表，用 arp -a 命令查看（如图中示例）。
表项有过期时间（一般为 20 分钟），若 20 分钟内未再次使用该表项，表项失效，下次通讯需重新发起 ARP 请求。

思考题解答
**为什么要有缓存表？**避免每次通讯都发送 ARP 请求，减少网络广播，提升通讯效率。
**为什么表项要有过期时间？**网络拓扑可能变化（如主机更换网卡、IP 地址变更），过期后重新请求能保证 IP-MAC 映射关系的准确性，避免通讯失败。

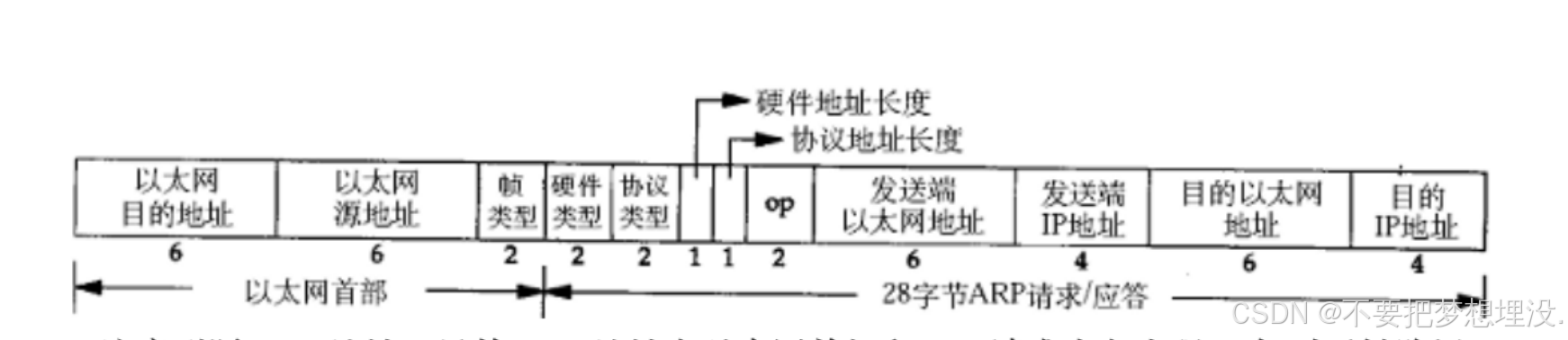

ARP 数据报格式（核心字段）

二、各字段含义（按顺序）

部分	字段	长度	含义
以太网首部	目的 MAC 地址	6 字节	接收方 MAC（请求时为广播`FF:FF:FF:FF:FF:FF`，应答时为请求方 MAC）
	源 MAC 地址	6 字节	发送方 MAC 地址
	帧类型	2 字节	标识上层协议，ARP 为`0x0806`
ARP 核心部分	硬件类型	2 字节	链路层网络类型，以太网为`1`
	协议类型	2 字节	要转换的地址类型，IPv4 为`0x0800`
	硬件地址长度	1 字节	MAC 地址长度，以太网为`6`字节
	协议地址长度	1 字节	IP 地址长度，IPv4 为`4`字节
	op（操作码）	2 字节	`1`=ARP 请求，`2`=ARP 应答
	发送端 MAC 地址	6 字节	发送方 MAC 地址
	发送端 IP 地址	4 字节	发送方 IP 地址
	目的 MAC 地址	6 字节	接收方 MAC（请求时为全 0，应答时为请求方 MAC）
	目的 IP 地址	4 字节	目标 IP 地址

注意：在以太网中，源 / 目的 MAC 在首部和 ARP 部分重复出现，这是为了兼容其他链路层协议（如令牌环），在以太网场景下属于冗余设计。

单例子：主机 A 找主机 B

假设：

主机 A：IP = 192.168.1.10，MAC = AA:AA:AA:AA:AA:AA
主机 B：IP = 192.168.1.20，MAC = BB:BB:BB:BB:BB:BB

1. ARP 请求（主机 A 发送）

主机 A 不知道主机 B 的 MAC，发送广播请求：

以太网首部
- 目的 MAC：FF:FF:FF:FF:FF:FF（广播）
- 源 MAC：AA:AA:AA:AA:AA:AA
- 帧类型：0x0806（ARP）
ARP 核心部分
- 硬件类型：1（以太网）
- 协议类型：0x0800（IPv4）
- 硬件地址长度：6
- 协议地址长度：4
- op：1（请求）
- 发送端 MAC：AA:AA:AA:AA:AA:AA
- 发送端 IP：192.168.1.10
- 目的 MAC：00:00:00:00:00:00（未知）
- 目的 IP：192.168.1.20

2. ARP 应答（主机 B 回复）

主机 B 收到请求，发现 IP 匹配，单播回复：

以太网首部
- 目的 MAC：AA:AA:AA:AA:AA:AA（主机 A 的 MAC）
- 源 MAC：BB:BB:BB:BB:BB:BB（主机 B 的 MAC）
- 帧类型：0x0806（ARP）
ARP 核心部分
- 硬件类型：1（以太网）
- 协议类型：0x0800（IPv4）
- 硬件地址长度：6
- 协议地址长度：4
- op：2（应答）
- 发送端 MAC：BB:BB:BB:BB:BB:BB
- 发送端 IP：192.168.1.20
- 目的 MAC：AA:AA:AA:AA:AA:AA
- 目的 IP：192.168.1.10

发送 ARP 请求时（主机 A → 全网）

以太网首部目的 MAC ：FF:FF:FF:FF:FF:FF（广播地址，因为不知道主机 B 的 MAC，所以发给所有人）
ARP 数据报目的 MAC ：00:00:00:00:00:00（全 0，因为此时确实不知道）
ARP 数据报目的 IP ：192.168.1.20（明确要找的主机 B 的 IP）

收到 ARP 应答时（主机 B → 主机 A）

以太网首部源 MAC ：BB:BB:BB:BB:BB:BB（主机 B 的真实 MAC，这就是我们要找的地址）
以太网首部目的 MAC ：AA:AA:AA:AA:AA:AA（主机 A 的 MAC，单播回复）
ARP 数据报发送端 MAC ：BB:BB:BB:BB:BB:BB（主机 B 的 MAC，直接告诉主机 A）
ARP 数据报目的 MAC ：AA:AA:AA:AA:AA:AA（主机 A 的 MAC，确认回复对象）

一句话总结

请求时：因为不知道对方 MAC，所以用广播地址FFFF和全 0 来占位。
应答时：对方把自己的真实 MAC 填回来，作为 "源 MAC" 发给你，而你的 MAC 则变成了 "目的 MAC"。

这样一来一回，主机 A 就成功拿到了主机 B 的 MAC 地址，并存入了 ARP 缓存表。

4.DNS

. 背景：从 hosts 文件到 DNS

早期方案：
- IP 地址难记，人们用主机名（字符串）代替，并通过 hosts 文件记录主机名与 IP 的对应关系。
- 最初由 SRI-NIC 统一管理 hosts 文件，新设备接入或 IP 变更需到中心申请更新，其他设备也需定期下载新版文件才能上网，维护成本极高。
DNS 诞生 ：为解决 hosts 文件的维护痛点，DNS 系统应运而生。

DNS 工作方式

由组织的系统管理机构维护本组织内主机名与 IP 的对应数据库。
新设备接入网络时，将自身信息注册到该数据库。
用户输入域名时，系统自动向 DNS 服务器发起查询，服务器检索数据库并返回对应 IP 地址。

com: 一级域名 . 表示这是一个企业域名 . 同级的还有 "net"( 网络提供商 ), "org"( 非盈利组织 ) 等 .
baidu: 二级域名 , 公司名 .
www: 只是一种习惯用法 . 之前人们在使用域名时 , 往往命名成类似于 ftp.xxx.xxx/ www.xxx.xxx 这样的格式, 来表示主机支持的
使用dig工具分析DNS过程

安装 dig 工具

bash 复制代码

yum install bind-utils

之后就可以使用 dig 指令查看域名解析过程了

cpp 复制代码

dig www.baidu.com

5.ICMP****协议

协议定位

ICMP（Internet 控制报文协议）是一个网络层协议，它基于 IP 协议工作，但本身不提供传输层功能，因此仍归为网络层协议。

IPv4 网络使用 ICMP
IPv6 网络使用 ICMPv6

核心功能

ICMP 主要解决 IP 协议 "不可靠" 的问题，提供以下关键能力：

确认可达性：验证 IP 包是否成功到达目标地址。
错误通知：当 IP 包在传输中被丢弃时，通知源主机丢弃的原因（如目标不可达、超时等）。

工作流程示例（目标不可达场景）

假设主机 A 要向已关机的主机 B 发送数据包：

主机 A 发送数据包，经路由器 1 转发到路由器 2。
路由器 2 需要主机 B 的 MAC 地址，开始发送 ARP 请求。
由于主机 B 已关机，多次 ARP 请求均无响应。
路由器 2 判定无法到达主机 B，向主机 A 返回一个 ICMP 目标不可达（Destination Unreachable） 报文，告知传输失败。

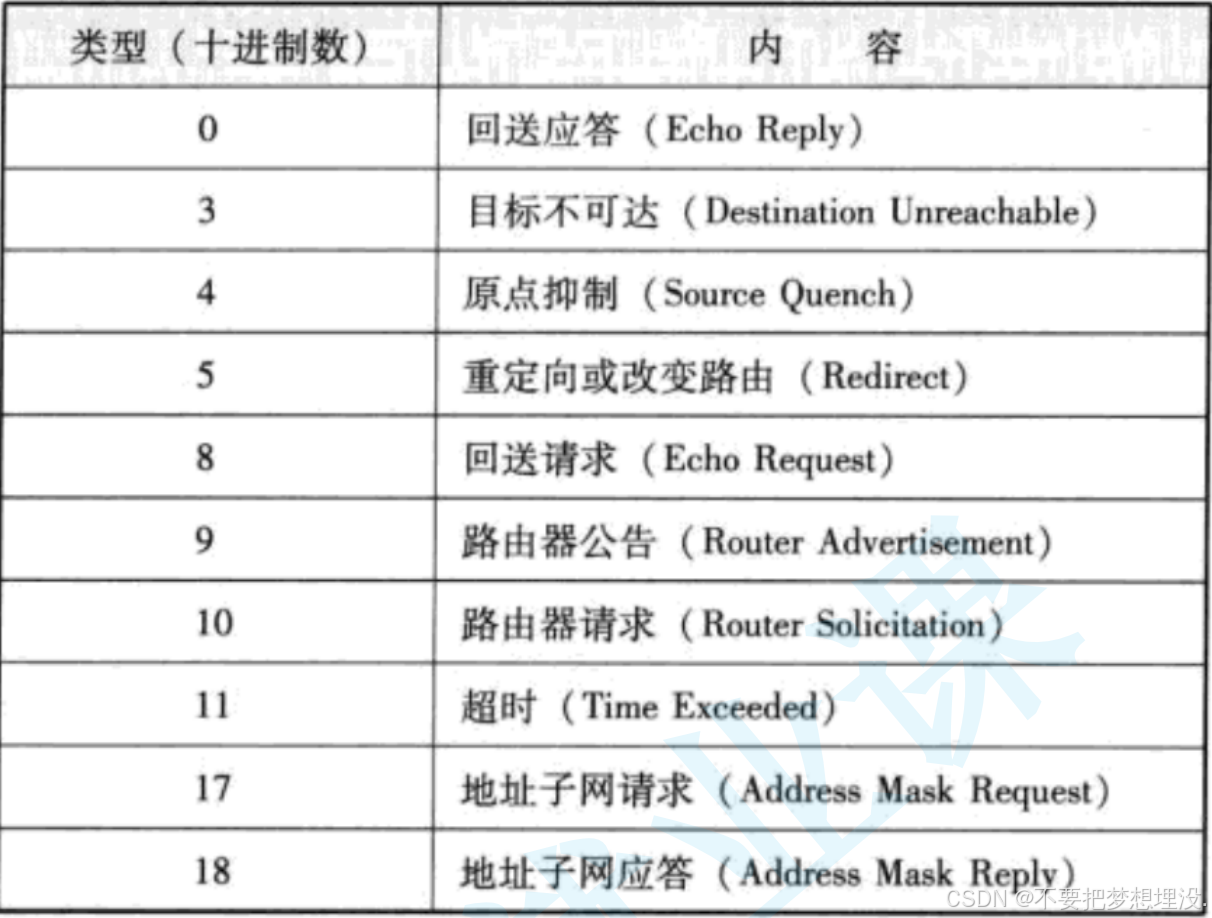

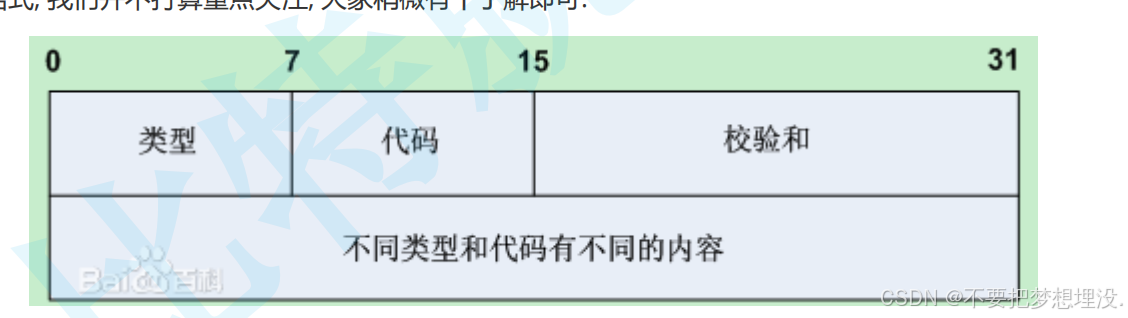

报文格式

ICMP 大概分为两类报文 :
一类是通知出错原因
一类是用于诊断查询

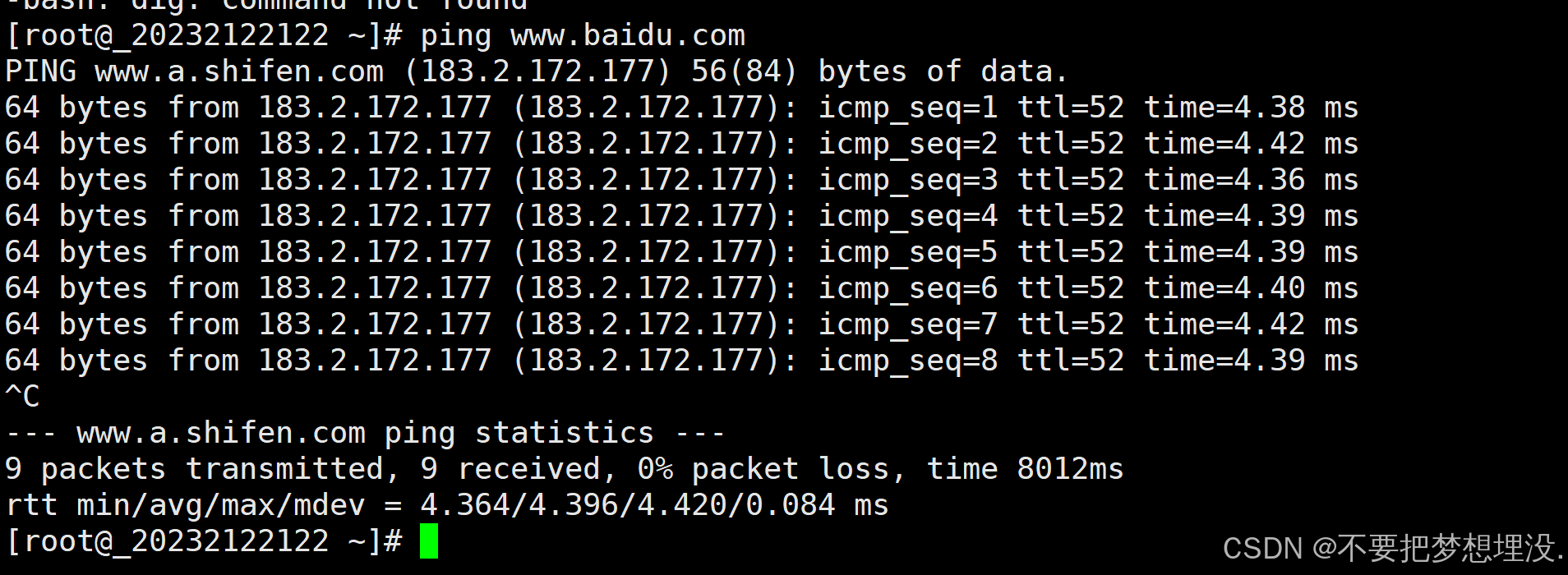

注意 , 此处 ping 的是域名 , 而不是 url! 一个域名可以通过 DNS 解析成 IP 地址 .
ping 命令不光能验证网络的连通性 , 同时也会统计响应时间和 TTL(IP 包中的 Time To Live, 生存周期 ).
ping 命令会先发送一个 ICMP Echo Request 给对端 ;
对端接收到之后 , 会返回一个 ICMP Echo Reply

telnet 是 23 端口 , ssh 是 22 端口 , 那么 ping 是什么端口 ?
ping 命令基于 ICMP, 是在网络层 . 而端口号 , 是传输层的内容 . 在 ICMP 中根本就不关注端口号这样的信息 .
traceroute 命令
也是基于 ICMP 协议实现 , 能够打印出可执行程序主机 , 一直到目标主机之前经历多少路由器

6.NAT

前面讲过NAT 和NAPT

在私有ip和公网ip那部分

Linux 网络(5)-CSDN博客

NAT技术就是公网ip和私有ip的转换

NAPT 的本质是一种 "IP + 端口" 的地址转换技术
那么问题来了 , 如果局域网内 , 有多个主机都访问同一个外网服务器 , 那么对于服务器返回的数据中 , 目的 IP 都是相同
的 . 那么 NAT 路由器如何判定将这个数据包转发给哪个局域网的主机 ?
这时候 NAPT 来解决这个问题了 . 使用 IP+port 来建立这个关联关系
NAT 技术的缺陷
由于 NAT 依赖这个转换表 , 所以有诸多限制 :
无法从 NAT 外部向内部服务器建立连接 ;
装换表的生成和销毁都需要额外开销 ;
通信过程中一旦 NAT 设备异常 , 即使存在热备 , 所有的 TCP 连接也都会断开
6.代理服务器

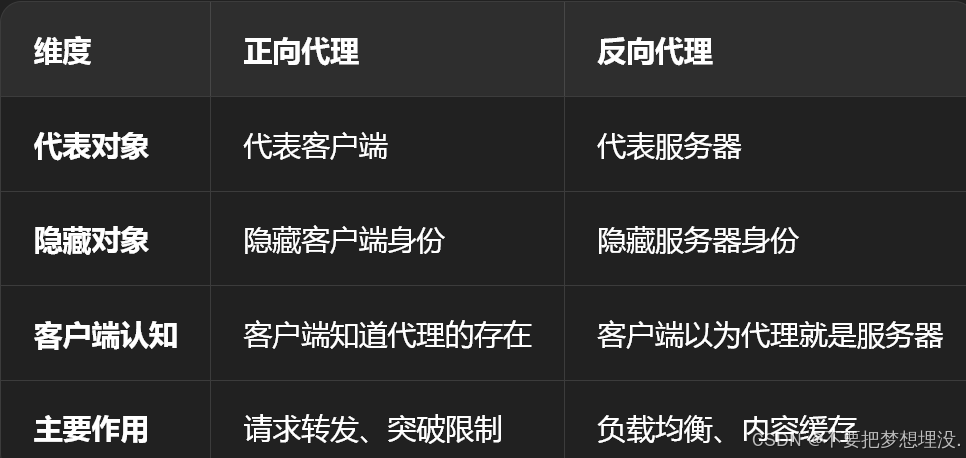

正向代理（Forward Proxy）

核心逻辑 ：代理代表客户端向服务器发起请求，服务器不知道真实客户端是谁。
生活例子：你让在日本的表姐帮你买花王尿不湿，超市看到的买家是表姐，不知道真正想买的是你。
典型场景：翻墙绕过网络限制、客户端访问受限资源。
特点：客户端明确知道代理的存在，代理隐藏了客户端的身份。

反向代理（Reverse Proxy）

核心逻辑 ：代理代表服务器响应客户端请求，客户端不知道真实服务器是谁。
生活例子：表姐囤了大量尿不湿在家，有人找她代购时，她直接从家里发货，不用再去超市。客户端以为货源在表姐家，不知道真正的货源是日本超市。
典型场景：服务器负载均衡、内容缓存、隐藏后端服务器。
特点：客户端不知道真实服务器的存在，代理隐藏了服务器的身份。

1. NAT vs 代理服务器

维度	NAT	代理服务器
应用定位	网络基础设备，核心解决 IPv4 地址不足	贴近具体应用，如翻墙、游戏加速、负载均衡
工作层级	网络层，直接对 IP 地址进行替换	应用层，对应用层数据（如 HTTP 请求）进行处理
部署范围	一般部署在局域网出口（如家庭 / 公司路由器）	可在局域网、广域网，甚至跨网络部署
实现形式	集成在路由器、防火墙等硬件设备中	以软件程序形式部署在独立服务器上
