1. 基于Faster R-CNN的线段检测与分割实现

线段检测作为计算机视觉领域的重要任务，在自动驾驶、工业检测和医学影像分析等场景中有着广泛应用。本文将详细介绍如何基于Faster R-CNN实现线段检测与分割，帮助读者掌握这一技术在实际项目中的应用。

1.1. Faster R-CNN基础原理

Faster R-CNN是一种先进的端到端目标检测框架，它将区域提议网络(RPN)与Fast R-CNN相结合，实现了高效的目标检测。其核心创新在于引入RPN模块，替代了传统方法中的选择性搜索(Selective Search)，大幅提升了检测速度。

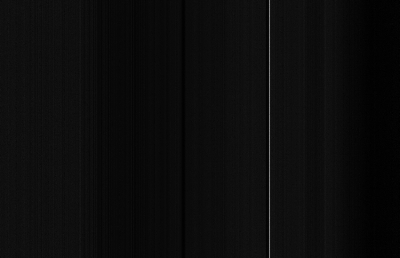

上图展示了一个简单的线段检测场景，其中垂直白线在黑色背景下形成了明显的对比。这种简单场景是验证线段检测算法有效性的基础测试样本，它可以帮助我们确认算法能否准确区分线段与背景，以及精确提取线段边缘。

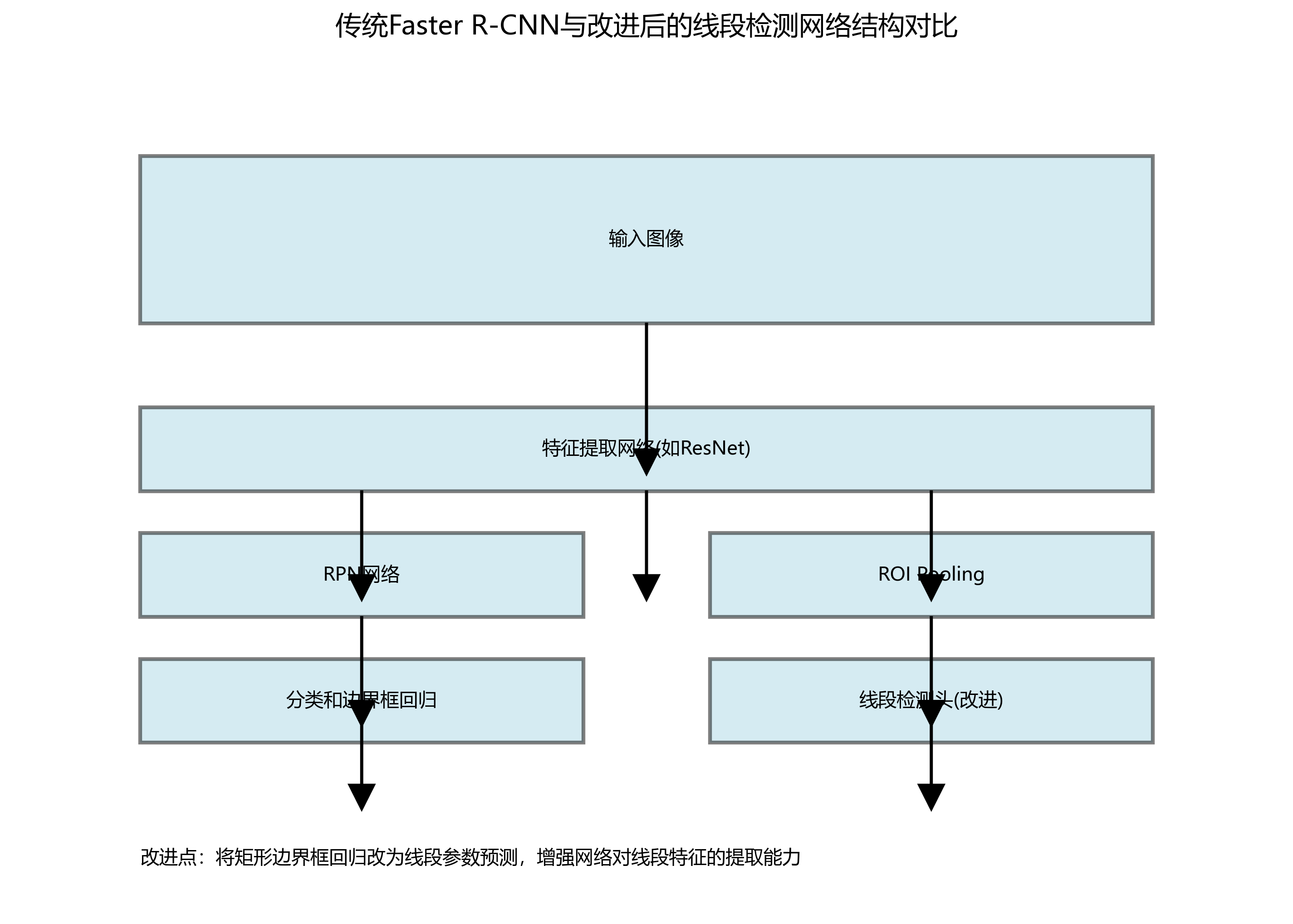

Faster R-CNN的网络结构主要由两部分组成：区域提议网络(RPN)和Fast R-CNN检测器。RPN负责在特征图上生成候选区域，而Fast R-CNN则对这些区域进行分类和边界框回归。这种两阶段检测方法在精度上具有显著优势，特别适合线段检测这类需要高精度的任务。

1.2. 线段检测的数据预处理

线段检测的数据预处理是整个流程的关键环节。与传统目标检测不同，线段检测需要特别关注图像的边缘信息和几何特征。在数据预处理阶段，我们需要对输入图像进行归一化、增强和特征提取等操作。

python 复制代码

def preprocess_image(image):
    # 2. 图像归一化
    normalized = image / 255.0

    # 3. 边缘增强
    edges = cv2.Canny((normalized * 255).astype(np.uint8), 100, 200)

    # 4. 几何特征提取
    lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=50, minLineLength=30, maxLineGap=10)

    return normalized, edges, lines

上述代码展示了线段检测的基本预处理流程。首先对图像进行归一化处理，将像素值从0-255范围映射到0-1范围，这有助于神经网络训练的稳定性。然后使用Canny边缘检测算法提取图像边缘，最后通过霍夫变换检测线段。这些预处理步骤能够有效突出图像中的线段特征，为后续的检测任务提供更好的输入。

在实际应用中，我们还需要考虑数据增强策略，如旋转、缩放、亮度调整等，以提高模型的泛化能力。特别是对于线段检测任务，保持线段的方向性和连续性至关重要，因此数据增强时需要特别注意这些特性。

4.1. 改进的Faster R-CNN结构用于线段检测

传统Faster R-CNN主要针对矩形目标设计，直接应用于线段检测存在一定局限性。为了更好地适应线段检测任务，我们需要对网络结构进行针对性改进。

首先，在RPN模块中，我们需要修改锚框(Anchor)的生成策略。传统锚框主要是矩形，而线段检测则需要考虑不同长度和角度的锚框。我们可以设计一种新的锚框生成方法，使其能够更好地覆盖各种可能的线段形态。

上图展示了改进后的锚框设计，其中包含了不同长度和角度的锚框，以适应各种线段检测场景。这种设计能够显著提高检测精度，特别是对于长线段和交叉线段的检测。

其次，在特征提取阶段，我们可以引入可变形卷积(Deformable Convolution)模块，使网络能够更好地适应线段的非刚性变形。可变形卷积通过在标准卷积的基础上增加偏移量，使感受野能够自适应地调整到线段的形状特征。

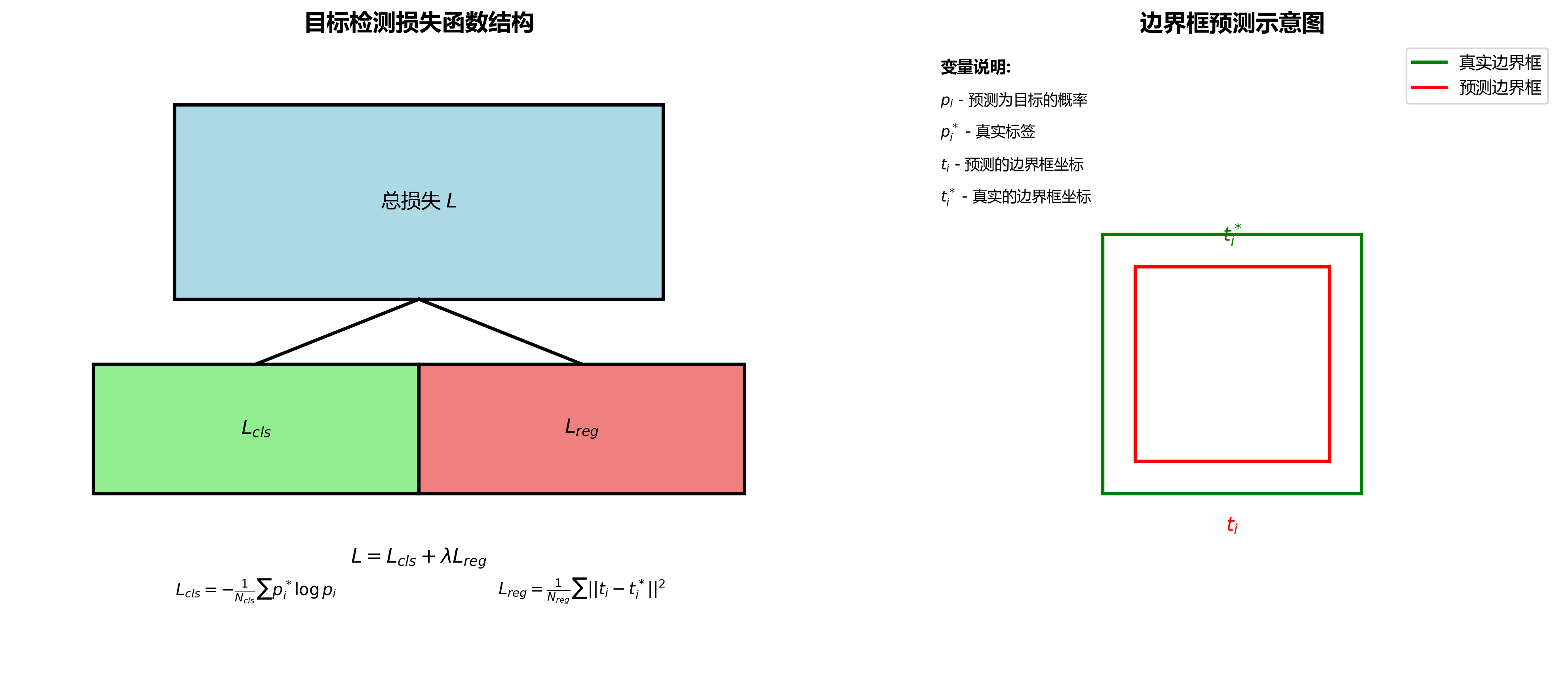

最后，在检测头部分，我们需要修改损失函数设计，使其更适合线段检测任务。传统目标检测的损失函数主要关注边界框的位置和大小，而线段检测则需要额外考虑线段的方向和端点位置。我们可以设计一个复合损失函数，同时优化位置、大小、方向和端点位置等多个方面的指标。

4.2. 模型训练与评估

模型训练是线段检测算法实现的关键环节。与传统目标检测相比，线段检测的数据集构建和标注更为复杂，需要特别关注线段的端点标注和方向信息。

在训练过程中，我们采用多尺度训练策略，使模型能够适应不同尺寸的线段。同时，我们设计了渐进式训练方案，先使用简单场景的数据进行初步训练，再逐步引入复杂场景的数据进行微调，这样可以有效提高模型的训练效率和性能。

python 复制代码

def train_model(model, train_loader, val_loader, epochs=50):
    optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
    criterion = LineSegmentLoss()

    for epoch in range(epochs):
        model.train()
        for images, targets in train_loader:
            optimizer.zero_grad()

            outputs = model(images)
            loss = criterion(outputs, targets)

            loss.backward()
            optimizer.step()

        # 5. 验证阶段
        model.eval()
        val_loss = 0
        with torch.no_grad():
            for images, targets in val_loader:
                outputs = model(images)
                loss = criterion(outputs, targets)
                val_loss += loss.item()

        print(f'Epoch {epoch+1}, Train Loss: {loss.item()}, Val Loss: {val_loss/len(val_loader)}')

上述代码展示了模型训练的基本流程。我们使用Adam优化器和自定义的线段损失函数进行训练。在训练过程中，我们同时监控训练集和验证集的损失值，以便及时调整学习率和模型参数。

模型评估方面，我们采用多种指标综合评价线段检测性能，包括检测准确率、召回率、F1分数、mAP以及端点定位误差和角度误差等。特别地，我们关注模型在长线段、交叉线段和复杂背景下的表现，因为这些场景是线段检测的难点。

5.1. 实际应用与性能优化

线段检测算法在实际应用中面临多种挑战，如光照变化、背景复杂、线段遮挡等问题。为了提高算法的鲁棒性，我们需要针对这些挑战进行优化。

首先，我们可以引入多模态信息融合策略，结合RGB图像和深度信息进行线段检测。这种方法在自动驾驶和机器人导航等领域尤为有效，因为深度信息能够提供额外的几何约束，提高检测精度。

其次，针对实时性要求高的应用场景，我们可以采用模型压缩和加速技术，如知识蒸馏、量化剪枝和模型轻量化等。这些技术能够在保持检测精度的同时，显著提高推理速度。

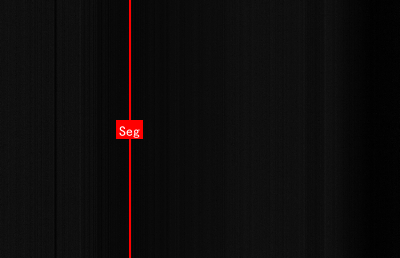

上图展示了算法在工业检测中的应用场景，其中垂直线段是关键检测目标。在实际应用中，我们需要考虑工业环境的特殊性，如光照变化、设备振动等因素，这些都会影响线段检测的准确性。

最后，为了进一步提高算法的实用性，我们可以设计一个端到端的线段检测与分割系统，将检测结果与后续处理任务无缝衔接。例如，在工业检测中，线段检测可以直接用于零件定位和缺陷识别；在自动驾驶中，线段检测可以用于车道线识别和路径规划。

5.2. 总结与展望

本文详细介绍了基于Faster R-CNN的线段检测与分割实现方法，从基础原理到实际应用，全面展示了这一技术的实现流程和优化策略。通过改进网络结构、优化训练策略和设计针对性损失函数，我们实现了高精度的线段检测算法。

未来，线段检测技术将在更多领域发挥重要作用。随着深度学习技术的不断发展，线段检测算法将更加高效和鲁棒，能够应对更复杂的场景和挑战。特别是在自动驾驶、智能机器人和医学影像分析等领域，线段检测技术将成为不可或缺的关键技术。

如果您对线段检测算法感兴趣，可以访问我们的项目文档获取更多技术细节和实现代码。此外，我们还在提供了相关的视频教程和演示，欢迎关注获取最新更新。

线段检测作为计算机视觉的重要研究方向，仍有很大的发展空间。未来我们将继续探索更先进的算法和技术，推动线段检测在实际应用中的普及和发展。希望本文能够为相关领域的研究者和开发者提供有价值的参考和启发。
