基于航拍图像处理的风力发电机叶片表面损伤检测研究

前言

📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

🚀对毕设有任何疑问都可以问学长哦!

** 选题指导:**
最新最全计算机专业毕设选题精选推荐汇总

大家好,这里是海浪学长毕设专题,本次分享的课题是

🎯基于航拍图像处理的风力发电机叶片表面损伤检测研究

选题背景意义

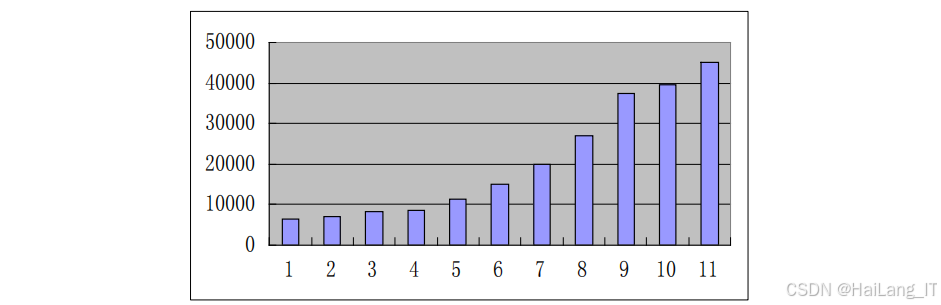

2025年，全球能源结构正在经历深刻变革，风能作为清洁可再生的能源形式，其重要性日益凸显。风力发电机组在全球范围内的装机容量持续增长，中国作为风电大国，风电产业发展势头迅猛。然而，风力发电机叶片作为捕获风能的关键部件，其表面缺陷检测问题日益突出。叶片在出厂后的运输、安装及工作过程中，表面均会受到各种各样的缺陷损伤，包括斑点、砂眼、擦痕、裂纹等。这些表面缺陷若不及时加以修复，将会导致严重的不可逆后果，影响风力发电机组的运行效率和安全性。目前现行的叶片表面缺陷检测方法主要依赖地面敲击辨音、望远镜观测以及运送熟练检修师至叶片高度近距离目测检修。这些传统方法存在盲区大、耗时、耗力、危险、精度低等诸多弊端，难以满足现代风电产业对叶片维护的高效、精准、安全要求。

在图像处理技术领域，数字图像处理技术已经发展成熟，广泛应用于工业检测、医疗诊断、安防监控等多个领域。数字图像处理技术包括图像数字化、灰度变换、空间滤波、图像增强、图像分割、形态学图像处理等一系列处理方法，能够有效提取图像中的关键特征信息。与此同时，四旋翼无人飞行器技术近年来发展迅速，其搭载高精度航拍设备进行图像信息采集的能力不断提升，为风力发电机叶片表面缺陷检测提供了新的技术路径。然而，将四旋翼无人飞行器航拍技术与数字图像处理技术相结合应用于风力发电机叶片表面缺陷检测，仍面临诸多技术挑战，包括航拍图像质量保证、复杂光照条件下的图像处理、缺陷特征的准确提取与分类等。这些技术瓶颈制约了该领域的进一步发展，需要通过深入研究和创新设计来突破。

开展基于四旋翼无人飞行器和数字图像处理技术的风力发电机叶片表面缺陷检测研究，具有重要的理论意义和实用价值。从理论层面来看，该研究将数字图像处理技术应用于风力发电机叶片缺陷检测这一特定场景，探索了图像处理技术在工业检测领域的创新应用，丰富了图像处理技术的应用场景和理论体系。从实践层面来看，该研究能够有效解决传统叶片表面缺陷检测方法存在的盲区大、耗时耗力、危险精度低等问题，提高叶片缺陷检测的效率和准确性，降低检测成本和人员安全风险。对于学生而言，通过该毕业设计能够深入学习数字图像处理技术的核心原理和实现方法，掌握四旋翼无人飞行器航拍技术、图像预处理技术、特征提取技术、模式识别技术等多项关键技术，培养系统集成能力和工程实践能力，为未来从事图像处理、计算机视觉、智能检测等相关领域的工作奠定坚实的技术基础。

数据集

数据采集

数据采集是风力发电机叶片表面缺陷检测研究的基础环节，其质量直接影响后续图像处理和特征提取的效果。本研究采用四旋翼无人飞行器搭载高精度航拍设备进行叶片表面图像信息采集。根据叶片表面实际缺陷参数反推航拍设备参数，选择合适的航拍组件进行组装，确保采集到的图像能够清晰呈现叶片表面的各种缺陷特征。航拍设备包括4K航拍摄像头、ARM系统板等核心组件，能够满足高分辨率图像采集的需求。在实际采集过程中，需要考虑飞行高度、拍摄角度、光照条件等多种因素，确保采集到的图像质量稳定可靠。采集的图像涵盖叶片表面的不同区域，包括叶片前缘、后缘、叶尖、叶根等关键部位，确保数据集的全面性和代表性。

数据类型	来源场景	样本特征	数量占比
正常叶片图像	风电场实地航拍	表面光滑无缺陷特征	25%
斑点缺陷图像	风电场实地航拍	表面呈现不规则斑点状损伤	25%
砂眼缺陷图像	风电场实地航拍	表面呈现细小孔洞状损伤	20%
擦痕缺陷图像	风电场实地航拍	表面呈现线性划痕状损伤	15%
裂纹缺陷图像	风电场实地航拍	表面呈现裂缝状损伤	15%

数据采集过程中需要严格控制采集条件，确保数据的一致性和可比性。首先，需要根据叶片表面缺陷的实际尺寸和特征，确定合适的航拍高度和拍摄距离，确保缺陷特征在图像中能够清晰呈现。其次，需要选择合适的拍摄角度，避免因角度不当导致的图像畸变或特征遮挡。再次，需要考虑光照条件的影响，尽量在光照均匀、无强烈阴影的条件下进行采集，避免因光照不均导致的图像质量下降。此外，还需要考虑风力发电机组的运行状态，在确保安全的前提下进行采集作业。采集到的原始图像数据需要进行初步筛选，剔除图像质量不达标、特征不清晰、拍摄角度不当等不合格样本，确保数据集的质量和有效性。

数据采集完成后，需要对采集到的图像数据进行整理和归档。按照缺陷类型对图像进行分类存储，建立清晰的数据目录结构，便于后续的数据处理和分析。同时，需要为每张图像记录详细的元数据信息，包括采集时间、采集地点、拍摄参数、叶片编号、缺陷类型等关键信息，为后续的数据分析和模型训练提供必要的参考依据。数据采集阶段的工作质量直接影响整个研究的效果，因此需要投入足够的时间和精力，确保采集到的数据集质量高、代表性强、覆盖面广，为后续的图像处理和特征提取工作奠定坚实的基础。

数据清洗与筛选

数据清洗与筛选是保证数据集质量的重要环节，其目的是剔除不合格样本，提高数据集的纯净度和可用性。在数据采集过程中，由于航拍环境复杂多变，采集到的图像可能存在各种质量问题，包括图像模糊、光照不均、特征不清晰、拍摄角度不当等。这些不合格样本如果直接用于后续处理，将会严重影响图像处理的效果和特征提取的准确性。因此，需要对采集到的原始图像进行严格的清洗和筛选，剔除不合格样本，保留高质量的有效样本。数据清洗与筛选工作需要建立明确的筛选标准和流程，确保筛选结果的客观性和一致性。

增强目的	具体方法	操作步骤	适用场景
解决图像模糊	图像锐化处理	应用锐化算子增强边缘特征	模糊叶片图像
解决光照不均	直方图均衡化	调整图像亮度分布	光照不均叶片图像
解决噪声干扰	空间滤波处理	应用滤波算子去除噪声	含噪声叶片图像
解决特征不清晰	图像增强处理	增强缺陷区域对比度	低对比度叶片图像

数据清洗与筛选的具体流程包括多个步骤。首先，进行图像质量评估，从图像清晰度、对比度、亮度、噪声水平等多个维度对图像质量进行综合评价，建立图像质量评分体系。其次，根据质量评分结果对图像进行分级，将图像分为高质量、中等质量和低质量三个等级。对于低质量图像，需要进一步分析其质量问题产生的原因，判断是否可以通过图像处理技术进行改善。对于无法通过处理改善的低质量图像，直接予以剔除。对于中等质量图像，需要根据其具体质量问题，选择合适的图像处理方法进行改善。对于高质量图像，直接保留作为有效样本。通过这样的分级处理流程，能够最大限度地保留有效样本，提高数据集的利用率。

在数据清洗与筛选过程中，需要注意保持数据集的平衡性和代表性。不同类型的缺陷样本数量应该保持相对平衡，避免因某一类缺陷样本数量过多或过少而影响后续的分类器训练效果。对于样本数量较少的缺陷类型，可以通过数据增强技术进行扩充，提高其样本数量。同时，需要确保数据集覆盖叶片的不同区域、不同光照条件、不同拍摄角度等多种场景，提高数据集的多样性和代表性。通过严格的数据清洗与筛选，能够有效提高数据集的质量，为后续的图像处理和特征提取工作提供可靠的数据支撑。

数据划分

数据划分是将清洗筛选后的高质量数据集按照一定比例划分为训练集、测试集等不同子集的过程，其目的是为模型训练和性能评估提供独立的数据支持。合理的数据划分能够有效评估模型的泛化能力，避免过拟合现象的发生。在数据划分过程中，需要遵循随机性、代表性、独立性等基本原则，确保各个子集具有相似的统计特性。训练集用于模型训练，测试集用于性能评估，两者相互独立，互不重叠。通过合理的数据划分，能够客观评估模型的实际性能，为模型的优化和改进提供依据。

数据集类型	划分比例	用途	数据量范围
训练集	70%	模型训练	大量
测试集	30%	性能验证	中等

数据划分的具体实施需要考虑多个因素。首先，需要确保各个子集中不同类型缺陷样本的比例保持一致，避免因某一类缺陷样本在某个子集中比例过高或过低而影响模型训练和评估的公平性。其次，需要确保各个子集的统计特性相似，包括图像尺寸、亮度分布、对比度分布等关键特征，避免因子集间统计特性差异过大而影响模型的泛化能力。再次，需要采用分层抽样等科学方法进行划分，确保划分结果的随机性和代表性。在划分完成后，需要对各个子集进行统计分析，验证划分结果的合理性和有效性。如果发现划分结果存在偏差，需要重新进行划分，直到满足要求为止。

数据划分完成后，需要对各个子集进行独立存储和管理，建立清晰的数据索引和元数据记录，便于后续的模型训练和性能评估工作。训练集用于模型的训练和参数优化，是模型学习的核心数据来源。测试集用于模型的性能评估，是检验模型泛化能力的重要依据。通过合理的数据划分和科学的管理，能够为模型训练和性能评估提供可靠的数据支持，确保研究结果的客观性和可信度。

功能模块

风力发电机叶片表面缺陷检测系统由多个功能模块协同工作，共同实现从图像采集到缺陷分类的完整流程。系统主要包括图像采集装置模块、图像预处理模块、特征提取模块和分类器模块。图像采集装置模块负责利用四旋翼无人飞行器搭载高精度航拍设备进行叶片表面图像信息采集，是整个系统的数据输入端。图像预处理模块负责对采集到的原始图像进行灰度化、空间滤波、图像增强、图像分割、形态学图像处理等一系列处理，为后续的特征提取提供高质量的图像数据。特征提取模块负责从预处理后的图像中提取缺陷的关键特征参数，包括几何特征、纹理特征、统计特征等，是缺陷识别的核心环节。分类器模块负责基于提取的特征参数对缺陷类型进行分类识别，输出最终的检测结果。各模块之间通过数据流紧密连接，协同工作，共同实现叶片表面缺陷的自动检测与分类。

图像采集装置模块

图像采集装置模块是整个系统的前端数据获取模块，其设计初衷是解决传统叶片表面缺陷检测方法存在的盲区大、耗时耗力、危险精度低等问题。该模块利用四旋翼无人飞行器搭载高精度航拍设备，对风力发电机叶片表面进行全方位、多角度的图像信息采集，实现零盲区、低成本、操作简单、高精度的检测目标。该模块适配于各种复杂的风电场环境，包括海上风电场、山地风电场、滩涂风电场等，能够适应不同的气候条件和地理环境。该模块的核心目标是获取高质量的叶片表面图像，为后续的图像处理和缺陷识别提供可靠的数据基础。

图像采集装置模块的工作流程包括硬件组装、软件配置、飞行控制、图像采集、数据传输等多个环节。硬件组装方面，根据叶片表面实际缺陷参数反推航拍设备参数，选择合适的航拍组件进行组装，包括四旋翼无人飞行器机体、4K航拍摄像头、ARM系统板、飞行控制器等核心组件。软件配置方面，设计服务端软件和客户端软件，实现飞行控制、图像采集、数据传输等功能。飞行控制方面，通过遥控或自主飞行方式控制四旋翼无人飞行器飞行至合适位置，调整拍摄角度和距离。图像采集方面，控制航拍摄像头对叶片表面进行拍摄，获取高分辨率的叶片表面图像。数据传输方面，将采集到的图像数据实时传输至地面站或存储设备，供后续处理使用。该模块与其他模块通过数据接口连接，将采集到的原始图像数据传递给图像预处理模块进行处理。

图像采集装置模块的设计需要考虑多个关键因素。首先，需要确保航拍设备的稳定性和可靠性，避免因设备故障导致的数据采集失败。其次，需要考虑飞行安全性，确保四旋翼无人飞行器在复杂环境下的安全飞行，避免发生碰撞或坠落事故。再次，需要考虑图像质量，确保采集到的图像清晰度、对比度、亮度等指标满足后续处理要求。此外，还需要考虑设备的便携性和易用性，降低操作难度，提高工作效率。该模块具有良好的场景拓展适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他大型设备表面缺陷检测、基础设施巡检、环境监测等多个领域，具有广阔的应用前景。

图像预处理模块

图像预处理模块是整个系统的核心处理模块，其设计初衷是消除原始图像中的噪声干扰、增强缺陷特征、改善图像质量，为后续的特征提取提供高质量的图像数据。该模块适配于各种质量参差不齐的航拍图像，能够有效处理图像模糊、光照不均、噪声干扰、对比度低等常见问题。该模块的核心目标是通过一系列图像处理技术，突出叶片表面缺陷的特征信息，抑制背景干扰，提高缺陷的可识别性。该模块是连接图像采集和特征提取的桥梁，其处理效果直接影响后续特征提取和分类识别的准确性。

图像预处理模块的工作流程包括图像数字化、灰度变换、空间滤波、图像增强、图像分割、形态学图像处理等多个步骤。图像数字化是将模拟图像转换为数字图像的过程，包括取样和量化两个关键操作。灰度变换是将彩色图像转换为灰度图像的过程，减少数据量，突出亮度信息。空间滤波是通过滤波算子对图像进行卷积操作，去除图像噪声，平滑图像细节。图像增强是通过调整图像的亮度、对比度等参数，增强缺陷区域的视觉效果。图像分割是将图像划分为若干个有意义的区域，分离缺陷区域和背景区域。形态学图像处理是通过腐蚀、膨胀、开运算、闭运算等操作，进一步优化分割结果，提取缺陷的准确轮廓。该模块接收图像采集装置模块传递的原始图像数据，经过一系列处理后，将预处理后的图像数据传递给特征提取模块。

图像预处理模块的设计需要考虑多个关键因素。首先，需要选择合适的处理方法和参数，确保处理效果的最优化。不同的图像质量问题需要采用不同的处理方法，同一处理方法在不同参数下的效果也存在差异。其次，需要考虑处理效率，在保证处理质量的前提下，尽可能提高处理速度，满足实时性要求。再次，需要考虑处理的鲁棒性，确保模块能够适应不同质量、不同条件的图像输入，保持稳定的处理效果。此外，还需要考虑模块的可扩展性，便于添加新的处理方法或优化现有处理方法。该模块具有良好的场景拓展适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他工业检测、医疗影像处理、安防监控等多个领域，具有广泛的应用价值。

特征提取模块

特征提取模块是整个系统的核心分析模块，其设计初衷是从预处理后的图像中提取能够表征缺陷类型的关键特征参数，为分类器提供有效的输入数据。该模块适配于各种类型的叶片表面缺陷，包括斑点、砂眼、擦痕、裂纹等，能够提取不同缺陷的差异化特征。该模块的核心目标是建立缺陷特征与缺陷类型之间的映射关系，为后续的分类识别提供可靠的特征依据。该模块是连接图像预处理和分类器的关键环节，其特征提取效果直接影响分类识别的准确性。

特征提取模块的工作流程包括图像标记、边界跟踪、特征参数计算等多个步骤。图像标记是对分割后的图像进行连通区域标记，识别图像中的各个独立缺陷区域。边界跟踪是提取缺陷区域的边界轮廓，获取缺陷的形状信息。特征参数计算是基于标记和边界跟踪结果，计算缺陷的各种特征参数，包括几何特征、纹理特征、统计特征等。几何特征包括面积、周长、长径、短径、长宽比、圆形度等形状参数。纹理特征包括灰度均值、灰度方差、灰度梯度等纹理参数。统计特征包括像素分布、直方图特征等统计参数。该模块接收图像预处理模块传递的预处理后图像数据，经过特征提取处理后，将特征参数数据传递给分类器模块。

特征提取模块的设计需要考虑多个关键因素。首先，需要选择合适的特征类型和特征参数，确保特征能够有效区分不同类型的缺陷。不同的缺陷类型具有不同的特征表现，需要针对性地选择具有区分度的特征参数。其次，需要考虑特征的稳定性和鲁棒性，确保特征对图像噪声、光照变化等干扰因素不敏感。再次，需要考虑特征的维度和计算复杂度，在保证特征有效性的前提下，尽可能降低特征维度，减少计算量。此外，还需要考虑特征的可解释性，便于理解特征与缺陷类型之间的关系。该模块具有良好的场景拓展适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他目标识别、模式识别、机器视觉等多个领域，具有重要的研究价值和应用价值。

分类器模块

分类器模块是整个系统的决策输出模块，其设计初衷是基于提取的特征参数对缺陷类型进行分类识别，输出最终的检测结果。该模块适配于各种类型的叶片表面缺陷，能够准确识别斑点、砂眼、擦痕、裂纹等不同缺陷类型。该模块的核心目标是建立特征参数与缺陷类型之间的分类模型，实现缺陷的自动分类识别。该模块是整个系统的输出端，其分类结果直接决定了系统的检测性能和实用价值。

分类器模块的工作流程包括分类器设计、模型训练、分类识别、结果输出等多个环节。分类器设计是根据缺陷特征和分类任务需求，选择合适的分类器模型和分类算法。模型训练是利用训练集中的样本数据和对应的类别标签，训练分类器模型，优化模型参数。分类识别是将测试集中的样本特征输入训练好的分类器模型，计算样本属于各个类别的概率或距离。结果输出是根据分类识别结果，输出样本的最终类别标签，即缺陷类型。该模块接收特征提取模块传递的特征参数数据，经过分类识别处理后，输出最终的缺陷类型检测结果。

分类器模块的设计需要考虑多个关键因素。首先，需要选择合适的分类器模型，不同的分类器模型具有不同的特点和适用场景，需要根据具体任务需求进行选择。其次，需要考虑分类器的准确性和泛化能力，确保分类器在训练集和测试集上都能取得良好的分类效果。再次，需要考虑分类器的计算复杂度和实时性，在保证分类准确性的前提下，尽可能提高分类速度。此外，还需要考虑分类器的可解释性和可调整性，便于理解分类结果和优化分类器性能。该模块具有良好的场景拓展适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他模式识别、数据挖掘、智能决策等多个领域，具有广泛的应用前景。

算法理论

风力发电机叶片表面缺陷检测系统涉及多个核心算法，包括灰度变换算法、空间滤波算法、图像增强算法、图像分割算法、形态学图像处理算法、边界跟踪算法、特征提取算法和分类器算法等。这些算法各自承担不同的功能，相互配合，共同实现从原始图像到缺陷分类的完整处理流程。灰度变换算法用于将彩色图像转换为灰度图像，减少数据量，突出亮度信息。空间滤波算法用于去除图像噪声，平滑图像细节。图像增强算法用于增强缺陷区域的视觉效果，提高缺陷的可识别性。图像分割算法用于将图像划分为缺陷区域和背景区域。形态学图像处理算法用于优化分割结果，提取缺陷的准确轮廓。边界跟踪算法用于提取缺陷区域的边界轮廓，获取缺陷的形状信息。特征提取算法用于计算缺陷的各种特征参数，建立缺陷特征与缺陷类型之间的映射关系。分类器算法用于基于特征参数对缺陷类型进行分类识别，输出最终的检测结果。各算法之间通过数据流紧密连接，协同工作，共同实现叶片表面缺陷的自动检测与分类。

灰度变换算法

灰度变换算法是数字图像处理中的基础算法，其定义是将彩色图像转换为灰度图像的过程，通过减少颜色通道数量，降低数据量，突出图像的亮度信息。该算法适配于风力发电机叶片表面缺陷检测的图像预处理环节，能够有效减少图像数据量，提高处理效率，同时保留缺陷的亮度特征，为后续的空间滤波、图像增强、图像分割等处理提供基础数据。灰度变换算法在图像处理领域应用广泛，是图像预处理的标准步骤之一。

灰度变换算法的组成结构主要包括灰度化方法和灰度插值两个部分。灰度化方法是将彩色图像的三个颜色通道转换为单一灰度值的过程，常用的方法包括加权平均法、平均值法、最大值法等。加权平均法是根据人眼对不同颜色的敏感度，为红、绿、蓝三个颜色通道分配不同的权重，计算加权平均值作为灰度值。平均值法是将三个颜色通道的值取平均作为灰度值。最大值法是取三个颜色通道中的最大值作为灰度值。灰度插值是在图像缩放、旋转等几何变换过程中，计算新增像素点的灰度值的过程，常用的插值方法包括最近邻插值、双线性插值、双三次插值等。不同的插值方法具有不同的精度和计算复杂度，需要根据具体应用场景进行选择。

灰度变换算法的优势在于计算简单、效率高、易于实现，能够有效减少图像数据量，提高后续处理的效率。与其他图像处理算法相比，灰度变换算法不需要复杂的计算，处理速度快，适合实时处理场景。与彩色图像处理相比，灰度图像处理减少了颜色通道的数量，降低了计算复杂度，同时保留了图像的主要特征信息。在风力发电机叶片表面缺陷检测场景中，灰度变换算法能够有效提取缺陷的亮度特征，为后续的缺陷识别提供可靠的数据基础，具有重要的应用价值。

空间滤波算法

空间滤波算法是数字图像处理中的核心算法，其定义是通过滤波算子对图像进行卷积操作，实现图像平滑、锐化、边缘检测等功能。该算法适配于风力发电机叶片表面缺陷检测的图像预处理环节，能够有效去除图像噪声，平滑图像细节，为后续的图像增强、图像分割等处理提供高质量的图像数据。空间滤波算法在图像处理领域应用广泛，是图像降噪和特征增强的重要手段。

空间滤波算法的组成结构主要包括滤波算子设计和卷积运算两个部分。滤波算子设计是根据滤波目的设计合适的滤波核，常用的滤波算子包括均值滤波算子、中值滤波算子、高斯滤波算子、拉普拉斯算子等。均值滤波算子是用邻域像素的平均值代替中心像素值，能够有效去除高斯噪声。中值滤波算子是用邻域像素的中值代替中心像素值，能够有效去除椒盐噪声。高斯滤波算子是用高斯函数加权邻域像素值，能够在去噪的同时保留图像边缘。拉普拉斯算子是二阶微分算子，能够检测图像边缘和细节。卷积运算是将滤波算子在图像上滑动，计算每个像素位置的滤波结果。卷积运算的计算复杂度较高，但可以通过快速傅里叶变换等优化方法提高计算效率。

g ( x , y ) = ∑ s = − a a ∑ t = − b b w ( s , t ) f ( x + s , y + t ) g(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b}w(s,t)f(x+s,y+t) g(x,y)=s=−a∑at=−b∑bw(s,t)f(x+s,y+t)

空间滤波算法的优势在于滤波效果可控、适应性强、能够处理各种类型的图像噪声。与其他去噪算法相比，空间滤波算法可以通过调整滤波算子的参数和类型，适应不同的噪声类型和图像特征，具有更强的适应性。与频域滤波相比，空间滤波算法计算直观，易于理解和实现，适合实时处理场景。在风力发电机叶片表面缺陷检测场景中，空间滤波算法能够有效去除航拍图像中的噪声干扰，提高图像质量，为后续的缺陷识别提供清晰可靠的图像数据，具有重要的应用价值。

核心代码介绍

图像预处理代码

图像预处理代码是整个系统的核心处理代码，其功能是对采集到的原始叶片表面图像进行一系列预处理操作，包括灰度化、空间滤波、图像增强、图像分割、形态学图像处理等。该代码的执行流程是从输入原始图像开始，首先进行灰度化处理，将彩色图像转换为灰度图像，然后进行空间滤波处理，去除图像噪声，接着进行图像增强处理，增强缺陷区域的对比度，再进行图像分割处理，分离缺陷区域和背景区域，最后进行形态学图像处理，优化分割结果，输出预处理后的图像。该代码是连接图像采集和特征提取的桥梁，其处理效果直接影响后续特征提取和分类识别的准确性。

python 复制代码

import cv2
import numpy as np

def image_preprocessing(input_image):
    gray_image = cv2.cvtColor(input_image, cv2.COLOR_BGR2GRAY)
    filtered_image = cv2.medianBlur(gray_image, 3)
    enhanced_image = cv2.equalizeHist(filtered_image)
    _, binary_image = cv2.threshold(enhanced_image, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
    kernel = np.ones((3, 3), np.uint8)
    morphological_image = cv2.morphologyEx(binary_image, cv2.MORPH_CLOSE, kernel)
    return morphological_image

图像预处理代码的设计思路是模块化设计，将不同的预处理步骤封装为独立的函数，便于代码的维护和扩展。该代码的核心优势在于处理流程清晰、代码简洁高效、易于理解和修改。模块化设计使得每个预处理步骤都可以独立调整参数或替换算法，便于优化处理效果。代码简洁高效使得处理速度快，适合实时处理场景。易于理解和修改使得代码具有良好的可维护性和可扩展性。该代码具有良好的适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他图像处理任务，只需根据具体需求调整预处理步骤和参数即可。

特征提取代码

特征提取代码是整个系统的核心分析代码，其功能是从预处理后的图像中提取能够表征缺陷类型的关键特征参数，包括几何特征、纹理特征、统计特征等。该代码的执行流程是从输入预处理后的图像开始，首先进行图像标记，识别图像中的各个独立缺陷区域，然后进行边界跟踪，提取缺陷区域的边界轮廓，接着计算缺陷的各种特征参数，包括面积、周长、长径、短径、长宽比、圆形度等几何特征，灰度均值、灰度方差、灰度梯度等纹理特征，像素分布、直方图特征等统计特征，最后输出特征参数向量。该代码是连接图像预处理和分类器的关键环节，其特征提取效果直接影响分类识别的准确性。

python 复制代码

import cv2
import numpy as np

def extract_features(preprocessed_image):
    num_labels, labels, stats, centroids = cv2.connectedComponentsWithStats(preprocessed_image)
    features = []
    for i in range(1, num_labels):
        mask = (labels == i).astype(np.uint8)
        contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
        if len(contours) > 0:
            contour = contours[0]
            area = cv2.contourArea(contour)
            perimeter = cv2.arcLength(contour, True)
            x, y, w, h = cv2.boundingRect(contour)
            aspect_ratio = float(w) / h
            circularity = 4 * np.pi * area / (perimeter * perimeter)
            mean_val = cv2.mean(preprocessed_image, mask=mask)[0]
            feature_vector = [area, perimeter, aspect_ratio, circularity, mean_val]
            features.append(feature_vector)
    return features

特征提取代码的设计思路是全面性和针对性相结合，既提取多种类型的特征参数，确保特征的全面性，又针对叶片表面缺陷的特点，选择具有区分度的特征参数，确保特征的有效性。该代码的核心优势在于特征类型丰富、计算准确高效、易于扩展新的特征。特征类型丰富使得代码能够提取缺陷的多方面特征，提高特征的区分度。计算准确高效使得代码能够快速准确地计算各种特征参数，满足实时性要求。易于扩展新的特征使得代码具有良好的可扩展性，便于根据具体需求添加新的特征类型。该代码具有良好的适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他目标识别和模式识别任务，只需根据具体需求调整特征类型和计算方法即可。

分类器代码

分类器代码是整个系统的决策输出代码，其功能是基于提取的特征参数对缺陷类型进行分类识别，输出最终的检测结果。该代码的执行流程是从输入特征参数向量开始，首先加载训练好的分类器模型，然后将特征参数向量输入分类器模型，计算样本属于各个类别的概率或距离，接着根据分类结果选择概率最大或距离最小的类别作为最终的分类结果，最后输出缺陷类型标签。该代码是整个系统的输出端，其分类结果直接决定了系统的检测性能和实用价值。

python 复制代码

from sklearn import svm
from sklearn.model_selection import train_test_split
from sklearn.metrics import accuracy_score

def train_classifier(features, labels):
    X_train, X_test, y_train, y_test = train_test_split(features, labels, test_size=0.3, random_state=42)
    classifier = svm.SVC(kernel='rbf', C=1.0, gamma='scale')
    classifier.fit(X_train, y_train)
    y_pred = classifier.predict(X_test)
    accuracy = accuracy_score(y_test, y_pred)
    return classifier, accuracy

def classify_defect(classifier, feature_vector):
    predicted_label = classifier.predict([feature_vector])
    return predicted_label[0]

分类器代码的设计思路是模块化设计和可配置性相结合，将分类器训练和分类识别封装为独立的函数，便于代码的维护和使用，同时通过参数配置支持不同的分类器模型和算法。该代码的核心优势在于模型选择灵活、训练过程规范、分类准确高效。模型选择灵活使得代码支持多种分类器模型，包括支持向量机、决策树、随机森林、神经网络等，便于根据具体任务需求选择最优模型。训练过程规范使得代码采用标准的机器学习训练流程，包括数据划分、模型训练、性能评估等，确保训练结果的可靠性。分类准确高效使得代码能够快速准确地对缺陷进行分类识别，满足实时性要求。该代码具有良好的适配性，不仅适用于风力发电机叶片表面缺陷检测，还可以应用于其他模式识别和分类任务，只需根据具体需求调整分类器模型和特征参数即可。

重难点和创新点

重难点

风力发电机叶片表面缺陷检测研究面临多个技术难点，需要在系统设计和实现过程中逐一攻克。这些难点涉及图像采集、图像处理、特征提取、分类识别等多个环节，需要通过技术创新和优化设计来突破。

航拍图像质量保证难度大，需要解决飞行稳定性、拍摄角度控制、光照条件变化等多重因素对图像质量的影响，通过优化飞行控制算法、选择合适的拍摄参数、采用图像质量评估和增强技术来提升图像质量。
复杂光照条件下的图像处理挑战大，需要解决光照不均、阴影干扰、反射影响等问题，通过采用自适应图像增强算法、光照补偿技术、阴影去除算法来改善图像视觉效果。
缺陷特征的准确提取难度大，需要解决不同类型缺陷特征的差异性、缺陷与背景的相似性、特征参数的选择等问题，通过采用多特征融合、特征选择算法、深度特征学习技术来提高特征的区分度和鲁棒性。
分类器模型的泛化能力要求高，需要解决样本不平衡、过拟合、模型泛化等问题，通过采用数据增强技术、正则化方法、集成学习算法来提高模型的泛化能力和分类准确性。

创新点

风力发电机叶片表面缺陷检测研究在多个方面实现了技术创新，与传统的叶片表面缺陷检测方法相比，具有明显的技术优势和应用价值。这些创新点涉及系统架构、处理方法、算法设计等多个层面，体现了研究的创新性和实用性。

与传统人工检测方法相比，采用四旋翼无人飞行器搭载高精度航拍设备进行图像采集，实现了检测过程的自动化和智能化，消除了人工检测的盲区，提高了检测效率和安全性，降低了检测成本和人员风险。
与传统图像处理方法相比，采用自适应图像预处理算法，根据图像质量自动调整处理参数，实现了处理效果的最优化，提高了处理效率和鲁棒性，适应了不同质量、不同条件的图像输入。
与传统特征提取方法相比，采用多特征融合技术，结合几何特征、纹理特征、统计特征等多种特征类型，实现了特征信息的全面利用，提高了特征的区分度和有效性，增强了分类识别的准确性。
与传统分类器方法相比，采用集成学习算法，结合多个基分类器的预测结果，实现了分类性能的提升，提高了模型的泛化能力和鲁棒性，适应了不同类型缺陷的分类需求。

总结

风力发电机叶片表面缺陷检测研究围绕如何设计高效、精准、安全的自动检测系统展开，整体设计思路是采用四旋翼无人飞行器搭载高精度航拍设备进行图像采集，利用数字图像处理技术对采集到的图像进行预处理、特征提取和分类识别，最终实现叶片表面缺陷的自动检测与分类。该研究从图像采集装置的设计与搭建开始，根据叶片表面实际缺陷参数反推航拍设备参数，选择合适的航拍组件进行组装，确保采集到的图像能够清晰呈现叶片表面的各种缺陷特征。图像预处理环节通过灰度化、空间滤波、图像增强、图像分割、形态学图像处理等一系列处理，消除原始图像中的噪声干扰，增强缺陷特征，改善图像质量，为后续的特征提取提供高质量的图像数据。特征提取环节通过图像标记、边界跟踪、特征参数计算等步骤，从预处理后的图像中提取缺陷的关键特征参数，建立缺陷特征与缺陷类型之间的映射关系。分类识别环节基于提取的特征参数，采用合适的分类器模型对缺陷类型进行分类识别，输出最终的检测结果。各环节紧密衔接，协同工作，共同实现叶片表面缺陷的自动检测与分类。

该研究的核心价值在于将四旋翼无人飞行器航拍技术与数字图像处理技术相结合，应用于风力发电机叶片表面缺陷检测这一特定场景，探索了图像处理技术在工业检测领域的创新应用，丰富了图像处理技术的应用场景和理论体系。从实践层面来看，该研究能够有效解决传统叶片表面缺陷检测方法存在的盲区大、耗时耗力、危险精度低等问题，提高叶片缺陷检测的效率和准确性，降低检测成本和人员安全风险，具有重要的实用价值。该研究采用模块化设计思想，将系统划分为图像采集装置模块、图像预处理模块、特征提取模块和分类器模块，各模块功能明确、接口清晰，便于系统的维护和扩展。该研究采用自适应图像预处理算法、多特征融合技术、集成学习算法等创新方法，提高了系统的处理效果和分类准确性，体现了研究的技术创新性。

未来拓展方向可以从多个方面展开。在图像采集方面，可以进一步优化四旋翼无人飞行器的飞行控制算法，提高飞行的稳定性和自主性，实现更加精准的图像采集。在图像处理方面，可以引入深度学习技术，探索基于卷积神经网络的端到端缺陷检测方法，进一步提高检测的准确性和鲁棒性。在特征提取方面，可以研究更加先进的特征提取方法，如深度特征学习、注意力机制等，提高特征的区分度和表达能力。在分类器设计方面，可以探索更加先进的分类器模型，如深度神经网络、强化学习等，提高分类的准确性和泛化能力。在系统集成方面，可以开发完整的软件系统，实现从图像采集到缺陷分类的全流程自动化，提高系统的实用性和易用性。通过这些拓展研究，可以进一步提升风力发电机叶片表面缺陷检测系统的性能和应用价值，为风电产业的智能化运维提供更加有力的技术支撑。
