云原生笔记1 - 技术栈

一、LVS

（一）实验环境

|---------|-----------|
| 主机名 | 角色 |
| server1 | 调度器（VS） |
| server2 | 真实服务器（RS） |
| server3 | 真实服务器（RS） |
| server4 | 测试机 |

（二）集群和分布式简介

1.系统性能扩展方式

Scale UP（纵向扩展）：通过升级单台服务器的硬件配置（如增加CPU核心数、扩大内存容量、更换高性能存储）来提升系统处理能力，这种方式无需改变应用架构、实施简单，但受限于硬件物理上限且成本随性能提升呈指数级增长。

Scale Out（横向扩展）：通过增加更多的服务器节点并将它们组成集群来共同分担工作负载，借助负载均衡技术解决请求调度分配问题，这种方式理论上可实现无限扩展、成本可控，是构建大规模高并发系统的核心架构模式。

2.集群

（1）核心概念

集群（cluster）是将一组独立的计算机（节点）通过高速网络连接起来，协同工作，对外表现为一个单一、强大的系统。其主要目的是为了解决单台计算机无法应对的高负载、高并发或高可用性问题。

（2）常见类型

负载均衡集群（LB）

核心目标：扩展性（Scalability）和高并发。

工作原理：有一个前端调度器（负载均衡器）负责将海量的用户请求，根据预设的算法（如轮询、最少连接、IP哈希等）分发到后端的多个真实服务器上。每个服务器都运行相同的应用，处理自己分配到的那部分请求。

优点：本系统通过并行处理机制显著提升了整体吞吐能力，同时支持水平扩展，在面对压力增大时，只需增加后端服务器数量即可轻松应对，无需改动现有架构。

高可用集群（HA）

核心目标：可靠性和不间断服务

工作原理：通常采用主备模式。一台主服务器提供服务，一台或多台备用服务器通过心跳线实时监测主服务器的状态。一旦主服务器发生故障（如宕机、网络中断），备用服务器会立即接管其IP地址、服务等资源，继续为用户提供服务，整个过程对用户基本是透明的。

优点：可用性是衡量系统持续提供正常服务的能力。

可用性 = MTBF / （MTBF + MTTR）

MTBF------ 平均无故障时间，正常时间

MTTR------ 平均恢复前时间，故障时间

SLA（服务等级协议）是服务提供商对用户做出的服务可用性承诺，通常用"几个9"来表示------

99% （两个9）：一年允许宕机时间约 87.6 小时。

99.9%（三个9）：一年允许宕机时间约 8.76 小时。

99.99%（四个9）：一年允许宕机时间约 52.6 分钟。

99.999%（五个9）：一年允许宕机时间约 5.26 分钟。

运维工作的重要目标就是通过各种手段（冗余、监控、自动切换）来尽可能减少计划外停机时间，从而达成 SLA 中承诺的高可用性指标。

高性能计算集群（HPC）

核心目标：强大计算能力

工作原理：将集群中所有节点的计算能力聚合起来，并行解决单个计算机无法完成的超大规模计算问题。它将一个巨大的计算任务分解成无数个小块，然后分配给集群中的每个节点去计算，最后再将结果汇总。

3.分布式

分布式存储：Ceph，GlusterFs，FastDFS，MogileFs

分布式计算：hadoop，Spark

分布式常见应用：

分布式应用------服务按照功能拆分，使用微服务

分布式静态资源------静态资源放在不同的存储集群上

分布式数据和存储------使用 key-value 缓存系统

分布式计算------对特殊业务使用分布式计算，比如 Hadoop 集群

4.集群和分布式区别

集群：

是将多台服务器集中起来共同完成同一个业务。每台服务器运行着完全相同的代码、处理相同的数据，彼此之间是对等的。它的核心工作原理是分工不分家------通过负载均衡器将海量用户请求分散到不同的机器上处理。集群主要解决高并发和可用性问题：一方面通过增加机器数量提升单位时间内处理的任务总数；另一方面通过冗余实现故障自动切换，单台机器宕机不影响整体服务。

分布式：

是将一个完整的业务系统按照功能拆分成多个不同的子业务，分别部署在不同的服务器上。每台服务器各司其职，运行着不同的代码、处理不同的数据，只有组合起来才能提供完整的服务。分布式主要解决复杂业务解耦和计算加速问题：通过将一个大型任务拆分成多个并行处理的小任务，缩短单个任务的执行时间。但这也带来了更高的复杂性------任何一个节点故障，都可能导致整个业务流程中断。

（三）LVS 运行原理

1.简介

LVS（Linux Virtual Server）是由章文嵩博士开发、现已成为 Linux 内核标准模块的高性能、高可用负载均衡集群技术。其核心作用是在 Linux 内核层实现请求流量的智能分发，将前端访问均匀调度至后端多台真实服务器（Real Server）上，从而显著提升整体服务的并发处理能力和系统可用性。作为内核级解决方案，LVS 具备高吞吐量、低延迟、高可靠性等优势，广泛应用于大型网站、数据中心等需要高并发访问的场景。

它由两个核心角色组成：

VS（Virtual Server，虚拟服务器）负责接收并调度用户请求；

RS（Real Server，真实服务器）负责实际处理业务请求。

LVS是阿里云 SLB（Server Load Balancer）的底层基础，通常与 Keepalived 结合实现高可用架构。官网：http://www.linuxvirtualserver.org/

2.集群体系结构

LVS 采用 VS/RS 双层架构工作：

客户端请求入口：所有用户的请求首先到达 VS（Director Server，调度器）。VS 对外提供一个虚拟 IP（VIP）提供服务，它负责检查请求报文的目标 IP 和端口。

调度转发：VS 根据预设的调度算法（如轮询、最少连接等），从后端的 RS（Real Server，真实服务器）列表中选择一台最合适的节点。

报文修改与分发：VS 通过修改请求报文的目标 MAC 地址（或 IP 地址，取决于工作模式），将请求转发给选中的 RS。

响应处理：RS 处理完请求后，将响应数据直接（或经过 VS）返回给客户端。整个过程对客户端透明，客户端始终只与 VIP 交互。

3.核心术语

CIP（Client IP）：客户端的源 IP 地址

VIP（Virtual IP）：虚拟服务器 IP，对外提供服务，供客户端访问

DIP（Director IP）：调度器内网 IP，用于 VS 与 RS 之间的通信

RIP（Real Server IP）：真实服务器 IP，实际处理业务请求

访问流程：CIP <--> VIP == DIP <--> RIP（CIP 访问 VIP 进入集群，VS 通过 DIP 将请求转发给选中的 RIP，实现内外网隔离与请求调度。）

4.工作模式

（1）核心原理

LVS-NAT（网络地址转换模式）

原理：修改请求报文的目标 IP 地址（从 VIP 改为选中的 RIP），本质是多目标 IP 的 DNAT

特点：请求和响应报文都必须经过 VS，VS 成为瓶颈

LVS-DR（直接路由模式）

原理：操纵封装新的 MAC 地址，VS 只修改请求报文的目标 MAC 地址为 RS 的 MAC

特点：响应报文由 RS 直接返回客户端，性能最好，最常用

LVS-TUN（IP隧道模式）

原理：在原请求 IP 报文之外新加一个IP首部，通过隧道将报文转发给 RS

特点：支持跨网段部署，RS 需要有隧道支持

LVS-FULLNAT（全地址转换模式）

原理：同时修改请求报文的源 IP 和目标 IP（CIP修改为DIP，VIP修改为RIP）

特点：VS 可完全代理连接，但需记录连接状态

（2）NAT 模式数据逻辑

LVS-NAT 模式的工作流程：始于客户端发送访问请求，数据包中包含来源 CIP 和目标 VIP 及端口（如VIP:9000）。VS 服务器接收到请求后，通过 DNAT 转换将数据包中的目标地址由 VIP:9000修改为选中的 RS 的 RIP 及相应端口（如RIP:9000port），然后将请求转发给 RS。RS 处理完成后发送响应数据包，包中来源为 RIP、目标为 CIP 及相应端口。VS 服务器再次拦截响应包，通过SNAT 转换将数据包来源由 RIP 修改为 VIP，并将目标端口从9000修改为80（或其他服务端口），最终将修改后的响应包回传给客户端。整个过程中，客户端始终只感知与 VIP 的交互，对后端 RS 的切换和转换完全透明。

LVS-NAT 模式的核心特点是：请求和响应报文都必须经过 VS 调度器，这意味着所有流量汇聚于 VS，虽然实现简单，但在高并发场景下 VS 极易成为系统性能瓶颈，尤其在响应流量远大于请求流量时更为明显。

关于 LVS 的部署有一个至关重要的注意事项：IPVS 的工作点位于 PREROUTING 和 INPUT 链之间，当访问请求通过 PREROUTING 链后，会被 IPVS 直接拦截并进行 NAT 转发，而不会进入本机 INPUT 链。因此，如果在 PREROUTING 链中配置了 iptables 规则，会严重干扰 IPVS 的正常工作，导致调度异常或转发失败。基于这一原理，在生产环境配置 LVS 时，必须提前清空所有 iptables 防火墙策略，避免规则冲突影响 LVS 的稳定运行。

（3）DR 模式数据逻辑

LVS-DR（直接路由）模式的核心优势在于响应流量不经过调度器，从而大幅提升集群性能。其数据传输逻辑是：客户端发送数据帧给VS调度主机，帧中包含客户端 IP +客户端 MAC+VIP+VIP 的 MAC；VS接收到数据帧后，仅修改帧中的目标MAC地址为选中的RS1的MAC（数据变为：客户端 IP +客户端 MAC+VIP+RS1 的 MAC），而不修改目标 IP；RS1 接收到这个帧后，直接处理请求并将响应数据包回传给客户端，响应包内容为 VIP+RS1 的 MAC +客户端 IP +客户端 IP 的 MAC，整个过程 VS 只负责请求分发，响应由 RS 直接返回。

DR 模式有以下几个显著特点：

VIP 配置要求：Director 和各 RS 上都配置有相同的 VIP，这是 RS 能够直接响应客户端请求的基础

请求定向机制：必须确保前端路由器将目标 IP 为 VIP 的请求报文全部发往 Director，而不能发往 RS。这有两种实现方式：

在前端网关做静态绑定，将 VIP 和 Director 的 MAC 地址绑定

在 RS 上使用 arptables 工具限制 ARP 响应：

arptables -A IN -d $VIP -j DROP

arptables -A OUT -s $VIP -j mangle --mangle-ip-s$ RIP

更推荐的方式是修改RS的内核参数，调整ARP通告及应答级别：

/proc/sys/net/ipv4/conf/all/arp_ignore

/proc/sys/net/ipv4/conf/all/arp_announce

网络与路由限制：

RS 的 RIP 可以使用私网地址或公网地址，但必须与 DIP 在同一物理网络

RIP 的网关绝对不能指向 DIP，否则 RS 响应时会走 DIP 回传，破坏 DR 模式的设计初衷

RS 和 Director 必须在同一个物理网络（同一广播域）

功能限制与优势：

不支持端口映射------VS 转发时只能修改 MAC 地址，不能修改端口号，因此 RS 的服务端口必须与 VIP 的端口一致

广泛兼容性------RS 可使用大多数操作系统，对后端服务器没有特殊要求

高性能------请求经由 Director，响应直接由 RS 返回客户端，大幅减轻 Director 负载

（4）TUN 模式数据逻辑

LVS-TUN 模式通过 IP 隧道技术实现跨网段的请求转发，其核心优势是允许 Director 和 RS 不在同一物理网络。数据传输过程如下：客户端发送请求数据包（源 IP 为 CIP，目标 IP 为 VIP）到达 VS 调度器；VS 不修改原始请求报文，而是在原 IP 报文之外重新封装一个 IP 首部，新首部的源 IP 为 DIP、目标 IP 为选中的 RS 的 RIP，然后通过隧道发送给 RS1；RS1 收到后解封装，取出原始请求报文进行处理，生成的响应报文包含源 IP 为 VIP、目标 IP 为 CIP，响应数据包直接通过路由网络回传给客户端，完全不经过 Director。

TUN模式具有以下几个显著特点：

地址要求：DIP、VIP、RIP 都必须配置公网地址，因为隧道封装后的报文需要在公网路由

路由限制：RS 的网关一般不能指向 DIP，确保响应报文直接返回客户端，避免经过 Director 破坏性能优势

流量路径：请求报文经由 Director 封装转发，但响应报文由 RS 直接返回客户端，实现请求响应分离

功能限制：不支持端口映射，VS 无法修改服务端口，RS 的服务端口必须与 VIP 端口一致

系统要求：RS 的操作系统必须支持隧道功能（通常需要加载IP隧道模块），对 OS 有特定要求

（5）FULLNAT 模式数据逻辑

LVS-FULLNAT 模式通过同时修改请求报文的源 IP 和目标 IP（CIP→DIP，VIP→RIP）实现转发，其核心特点是：VIP 使用公网地址对外服务，而 RIP 和 DIP 可使用私网地址且无需在同一网络，RS 收到请求后直接响应给 DIP，但请求和响应报文都需经过 Director 导致性能瓶颈；该模式支持端口映射，部署灵活性高，但内核默认不支持，需安装补丁或使用商业版实现。

（6）重要工作模式总结

|--------------|-----------|-------|--------|
| | NAT | TUN | DR |
| RS操作系统 | 不限 | 支持隧道 | 禁用 arp |
| 调度器和服务器网络 | 可跨网络 | 可跨网络 | 不可跨网络 |
| 调度服务器数量服务器数量 | 少 | 多 | 多 |
| RS服务器网关 | 指向到调度器DIP | 指向到路由 | 指向到路由 |

nat 与 fullnat：请求和响应报文都经由 Director

nat：RIP 的网关要指向 DIP

fullnat：RIP 和 DIP 未必在同一 IP 网络，但要能通信

dr 与 tun：请求报文要经由 Director，但响应报文由 RS 直接发往 Client

dr：通过封装新的 MAC 首部实现，通过 MAC 网络转发

tun：通过在原 IP 报文外封装新 IP 头实现转发，支持远距离通信

5.调度算法

（1）类型

IPVS 调度器根据是否考虑后端真实服务器（RS）的当前负载状态，分为以下两种类型：

静态调度方法：仅依据预设的算法规则进行调度，完全不考虑 RS 当前的负载情况。

典型的静态算法包括：轮询（RR）、加权轮询（WRR）、源地址哈希（SH）、目标地址哈希（DH）等。

动态调度方法：在调度时会根据 R S当前的负载状态进行计算，通常通过开销值（Overhead）来衡量，选择开销值较小的 RS 进行调度。

典型的动态算法包括：最少连接（LC）、加权最少连接（WLC）、最短期望延迟（SED）、永不排队（NQ）等。

（2）静态

RR：轮询 RS 分别被调度，当 RS 配置有差别时不推荐

WRR：加权轮询根据 RS 的配置进行加权调度，性能差的 RS 被调度的次数少

SH：实现 session sticky，源 IP 地址 hash；将来自于同一个 IP 地址的请求始终发往第一次挑中的 RS，从而实现会话绑定

DH：目标地址哈希，第一次轮询调度至 RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的 RS，典型使用场景是正向代理缓存场景中的负载均衡，如宽带运营商

（3）动态

LC：least connections（最少链接发）

适用于长连接应用 Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活动链接数）

WLC：Weighted LC（权重最少链接）

默认调度方法 Overhead=(activeconns x 256+inactiveconns)/weight

SED：Shortest Expection Delay

初始连接高权重优先 Overhead=(activeconns+1+inactiveconns) x 256/weight

但是，当 node1 的权重为1，node2 的权重为10，经过运算前几次的调度都会被 node2 承接

NQ：Never Queue

第一轮均匀分配，后续 SED

LBLC：Locality-Based LC

动态的 DH 算法，使用场景：根据负载状态实现正向代理

LBLCR：LBLC with Replication

带复制功能的 LBLC，解决 LBLC 负载不均衡问题，从负载重的复制到负载轻的 RS

（4）新增调度算法

FO（Weighted Fail Over）算法是一种静态加权调度策略，常用于灰度发布场景。其核心逻辑是：

VS遍历RS链表，选择未过载（未设置IP_VS_DEST_F_OVERLOAD标志）且权重最高的RS进行调度。当某RS需要承接大量链接或进行维护时，可手动对其设置过载标记，VS将自动停止向其调度新连接，实现优雅下线。

OVF（Overflow-Connection）算法是一种基于活动连接数与权重的动态调度策略。其调度规则是：

优先将新连接分配给权重最高且未过载的RS，但增加了一个关键约束------该RS的当前活动连接数必须小于其权重值。当权重最高的RS连接数达到权重上限后，VS自动将流量切换到下一个满足条件的RS。

一个RS被选中的前提是：未过载、权重不为零、活动连接数小于权重值。

（四）LVS 部署命令介绍

1.LVS 软件相关信息

程序包：ipvsadm

Unit File: ipvsadm.service

主程序：/usr/sbin/ipvsadm

规则保存工具：/usr/sbin/ipvsadm-save

规则重载工具：/usr/sbin/ipvsadm-restore

配置文件：/etc/sysconfig/ipvsadm-config

ipvs调度规则文件：/etc/sysconfig/ipvsadm

2.ipvsadm 命令

管理集群服务

ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \

service-address(集群地址) \
$-s scheduler(调度算法)\] \\ \[-p \[timeout\]\] \\ \[-M netmask\] \\ \[--pepersistence_engine\] \\ \[-b sched-flags$
ipvsadm -D -t|u|f service-address 删除

ipvsadm --C 清空

ipvsadm --R 重载

ipvsadm -S [-n] 保存

管理集群中的 real server

ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重)

ipvsadm -d -t|u|f service-address -r server-address 删除RS

ipvsadm -L|l [options] 查看rs

ipvsadm -Z [-t|u|f service-address] 清除计数器

3.增删改命令

（1）管理集群服务中的增删改

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

-A #添加

-E #修改

-t #tcp服务

-u #udp服务

-s #指定调度算法，默认为WLC

-p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver

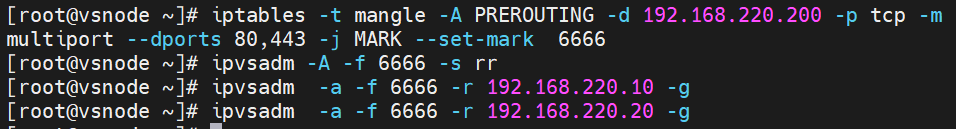

-f #firewall mask 火墙标记，是一个数字

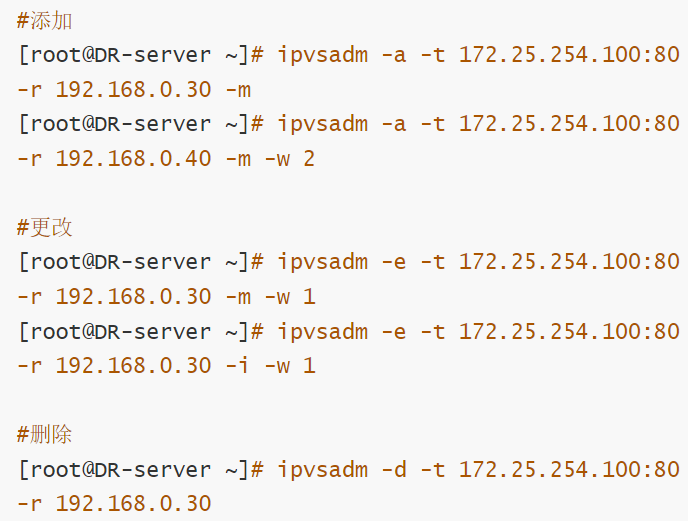

（2）管理集群中 RealServer 的增删改

ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]

-a #添加realserver

-e #更改realserver

-t #tcp协议

-u #udp协议

-f #火墙标签

-r #realserver地址

-g #直连路由模式

-i #ipip隧道模式

-m #nat模式

-w #设定权重

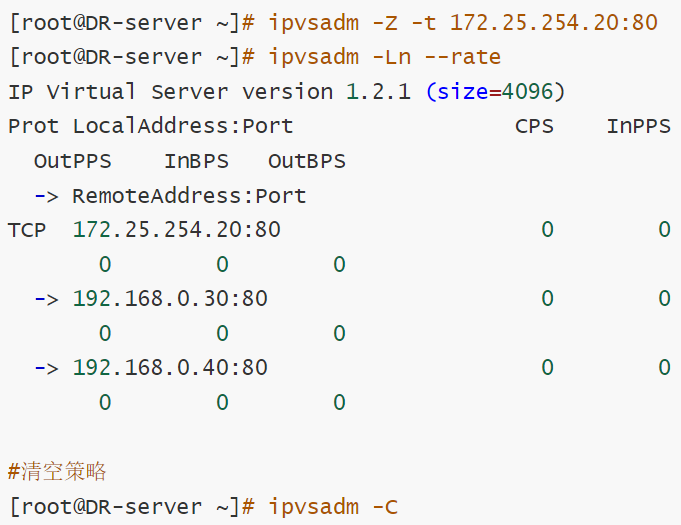

-Z #清空计数器

-C #清空lvs策略

-L #查看lvs策略

-n #不做解析

--rate ：输出速率信息

pvs规则：/proc/net/ip_vs

ipvs连接：/proc/net/ip_vs_conn

（五）实战案例

1.部署 NAT 模式集群案例

（1）要求

Director 服务器采用双网卡，一个是桥接网卡连接外网，一个是仅主机网卡与后端 Web 服务器相连

Web 服务器采用仅主机网卡与 Director 相连

Web 服务器网关指向 192.168.220.100

后端 web 服务器不需要连接外网

（2）实验环境

|--------|---------|----------------------------------------------------|-----------------------------------------------------------------------------------------|
| 主机名 | 角色 | IP | 作用 |
| vsnode | 调度器（VS） | eth0：192.168.220.100（dip） eth1：172.168.75.100（vip） | dip：内网通信地址，用于与 RS1、RS2 交互，接收 RS 的响应状态，转发客户端请求给 RS vip：对外服务的虚拟 IP，客户端访问的目标地址，配置在调度器上接收请求 |
| RS1 | 服务器（RS） | eth0：192.168.220.10（rip） | 实际处理业务的服务器1，需在loopback 接口配置 VIP并抑制 ARP |
| RS2 | 服务器（RS） | eth0：192.168.220.20（rip） | 实际处理业务的服务器2，需在loopback 接口配置VIP并抑制ARP |

在 RS1 和 RS2 中安装 WEB 服务器并启动：

分别导入两个页面：

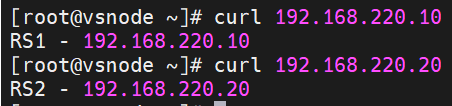

用 vsnode 进行访问，测试是否对 RS 可达：

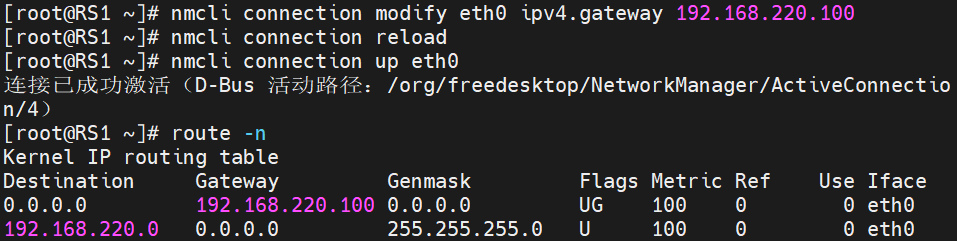

给 RS1 和 RS2 设定网关（命令是一样的）：

（3）NAT 模式实现步骤

下载：

开启内核路由功能：

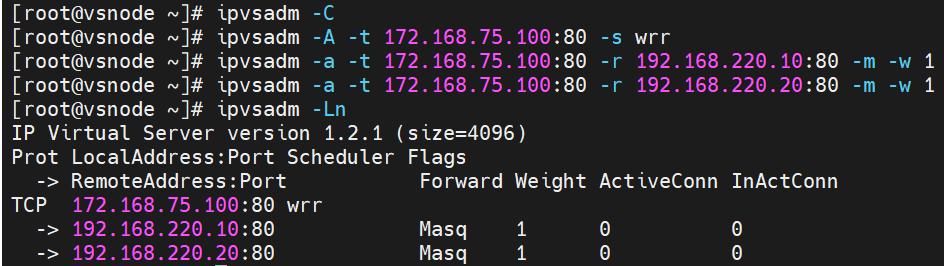

编写策略：

测试1：

更改权重：

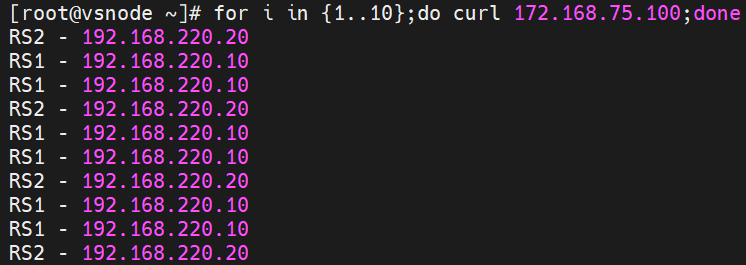

测试2：

（4）规则持久化

保存已设定好的规则，重启后能继续用。

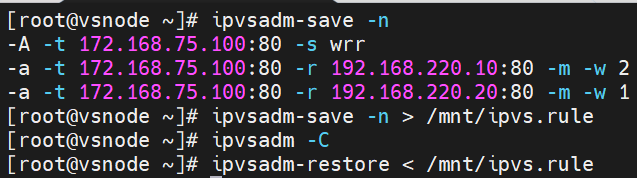

利用自定义文件进行持久化：

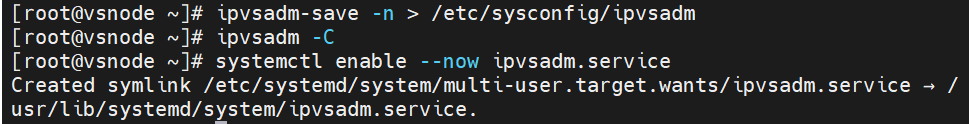

利用守护进程进行规则持久化：

2.部署 DR 模式集群案例

（1）实验环境

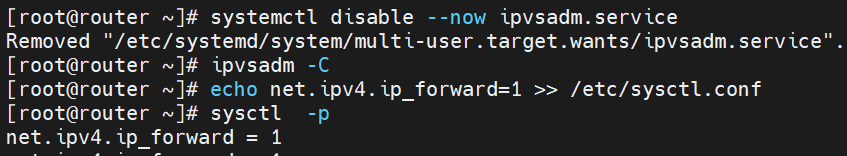

|--------|--------|----------------------------------------------------|------------------------------------------------------------------------------------------------------|
| 主机名 | 角色 | IP | 作用 |
| router | 路由器/网关 | eth0：172.168.75.100（vip） eth1：192.168.220.100（dip） | vip：充当客户端与集群之间的路由器，负责将目标 IP 为 VIP 的请求路由到调度器。eth0 配置了VIP，对外接收客户端请求。 dip：作为调度器的网关，连接内网 RS，转发经调度的请求给 RS |

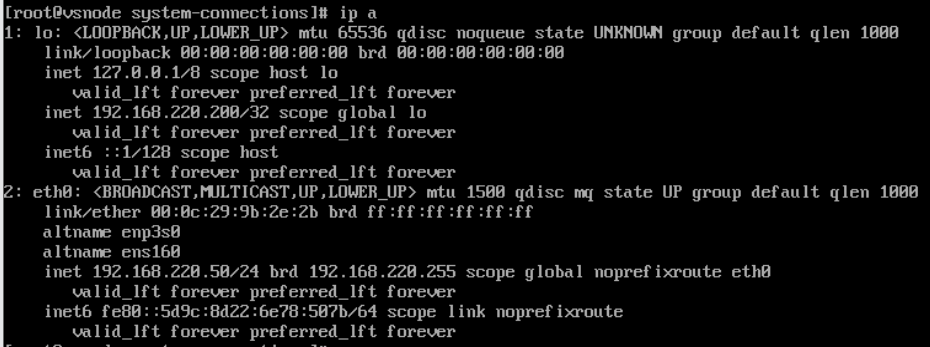

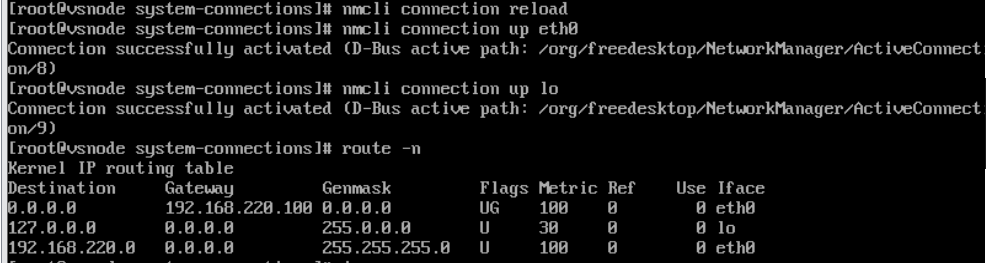

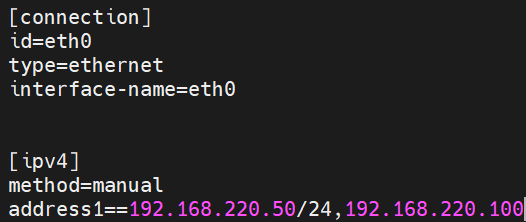

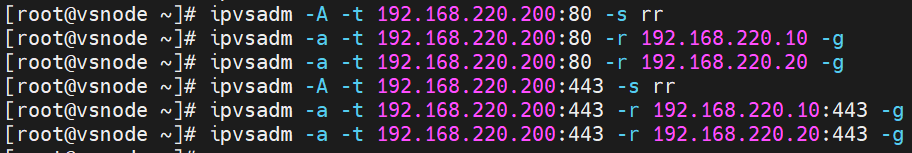

| vsnode | 调度器 | eth0：192.168.220.50（dip） | 真正的 LVS 调度器。通过此 IP 与内网的 RS1、RS2 通信，接收来自router 的请求并根据算法调度给后端 RS。 |

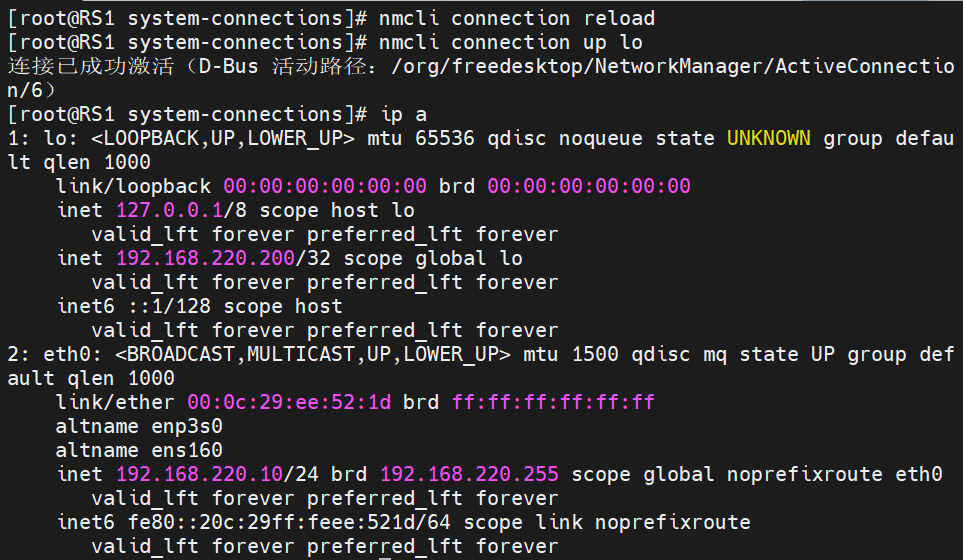

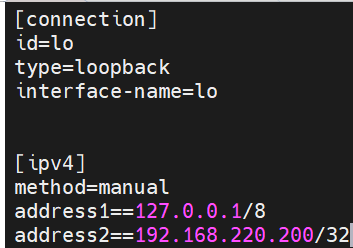

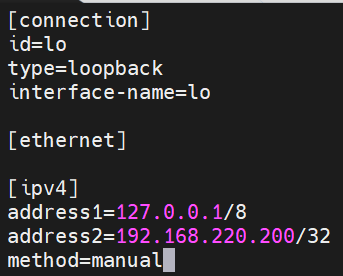

| RS1 | 服务器 | eth0：192.168.220.10（rip） | 处理实际业务的服务器1。必须配置VIP（通常配置在 lo 回环接口上，此处未显示配置命令，但 DR 模式要求 RS 有 VIP），直接响应客户端。 |

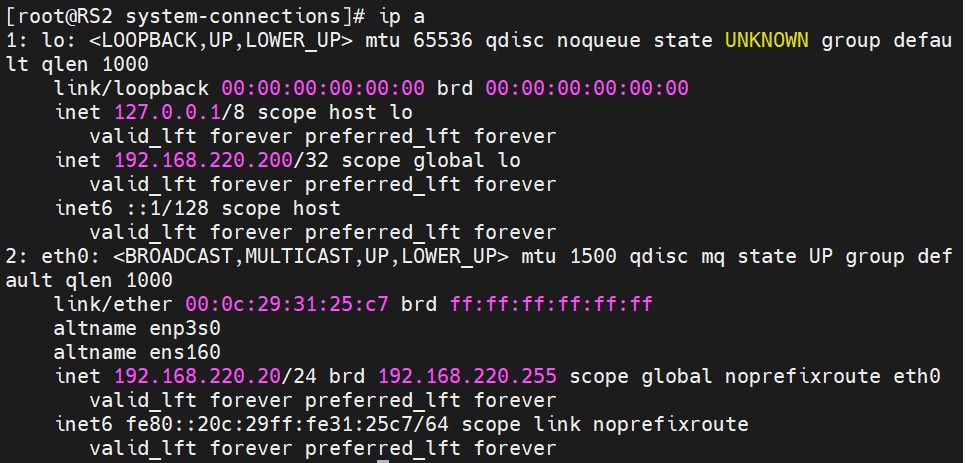

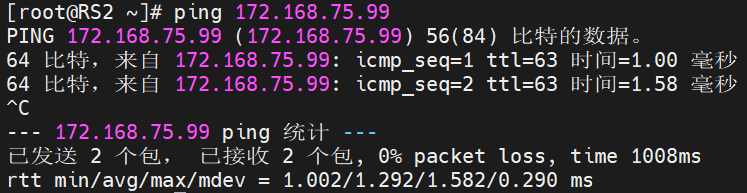

| RS2 | 服务器 | eth0：192.168.220.20（rip） | 处理实际业务的服务器2。同样需要配置 VIP（在 lo 接口），直接响应客户端。 |

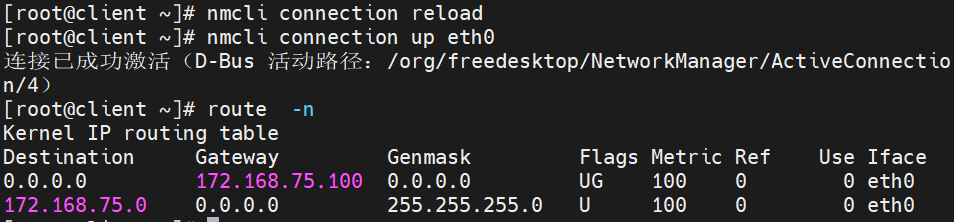

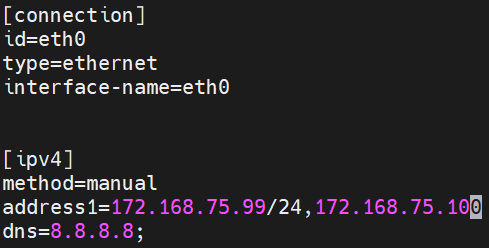

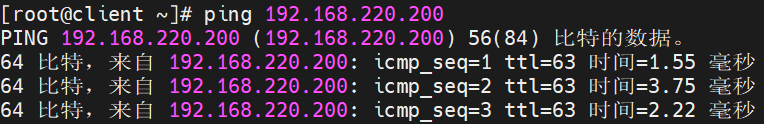

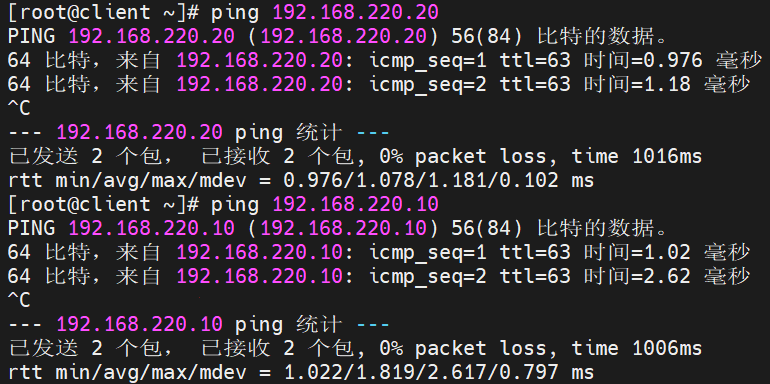

| client | 客户端 | eth0：172.168.75.99（cip） | 模拟互联网用户，发送请求到 VIP |
