一、协议

协议本质：就是约定，没有约定，即便是两台计算机能够相互联通，对方也不能理解

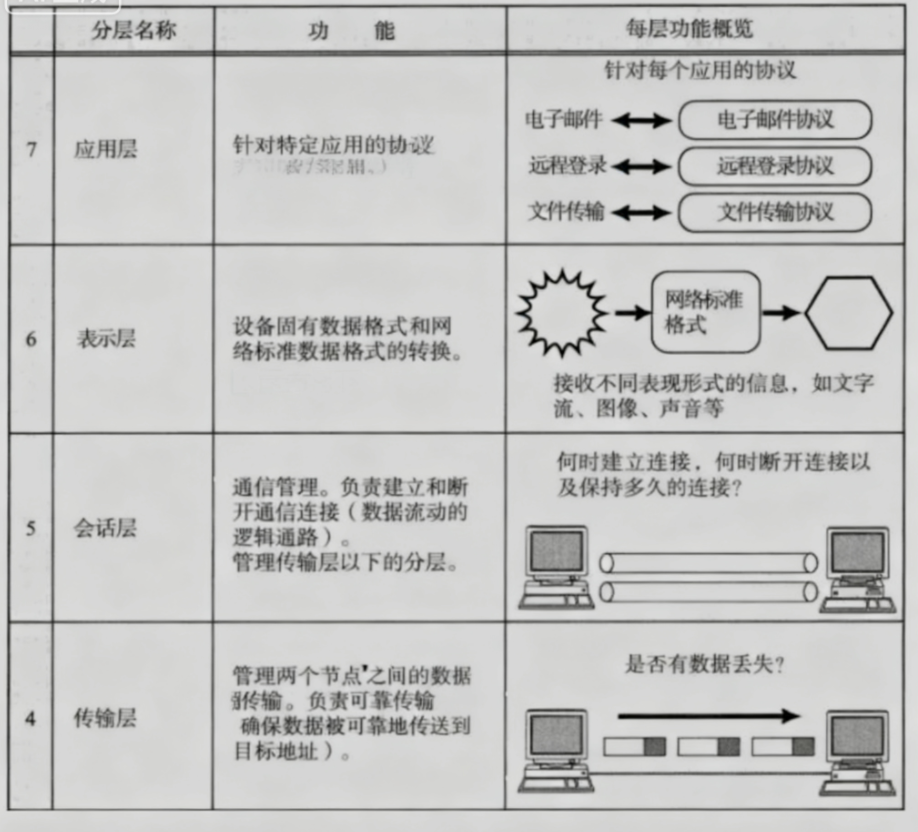

二、OSI七层模型

物理层

物理层负责光信号与电信号的传递，核心是确定信号的传输介质。常见介质包括以太网通用的双绞线、早期以太网使用的同轴电缆（现多用于有线电视）、光纤，以及 WiFi 无线网络使用的电磁波。物理层直接决定网络的最大传输速率、传输距离和抗干扰能力，集线器（Hub）是工作在该层的设备。

数据链路层

数据链路层的核心任务是实现设备间数据帧的传送与识别。具体工作包含网卡设备驱动管理、帧同步（明确从网线信号中识别新帧开始的标准）、冲突检测（检测到冲突时自动重发数据），以及数据差错校验。该层有以太网、令牌环网、无线 LAN 等标准，交换机（Switch）是工作在该层的设备。

网络层

网络层主要负责地址管理与路由选择。以 IP 协议为例，它通过 IP 地址标识主机身份，并借助路由表规划两台主机之间的数据传输线路（即路由）。路由器（Router）是工作在该层的核心设备。

传输层

传输层的功能是保障两台主机之间的数据传输。其中传输控制协议（TCP）是典型协议，能确保数据从源主机可靠地发送到目标主机。

应用层

应用层负责应用程序之间的沟通，提供具体的网络应用服务。常见协议包括简单电子邮件传输协议（SMTP）、文件传输协议（FTP）、网络远程访问协议（Telnet）等。日常的网络编程主要针对应用层展开。

三、OSI

• OSI（Open System Interconnection，开放系统互连）七层⽹络模型称为开放式系统互联参考
• 模型，是⼀个逻辑上的定义和规范;
• 把网络从逻辑上分为了7层. 每⼀层都有相关、相对应的物理设备，比如路由器，交换机;
• OSI 七层模型是⼀种框架性的设计方法，其最主要的功能使就是帮助不同类型的主机实现数据传输;
• 其实没有网络，即便单机情况，计算机内部也会有自己的协议
• 计算机内部走线十分的紧凑，所以会产生相互干扰所以需要校验协议
• 网络通信和单机的区别就是距离变成了（会产生新的问题，需要新的解决问题，这就是协议）
• TCP/IP是一种解决网络通信的具体方案，而问题是层状的所以解决方案也必须是层状的

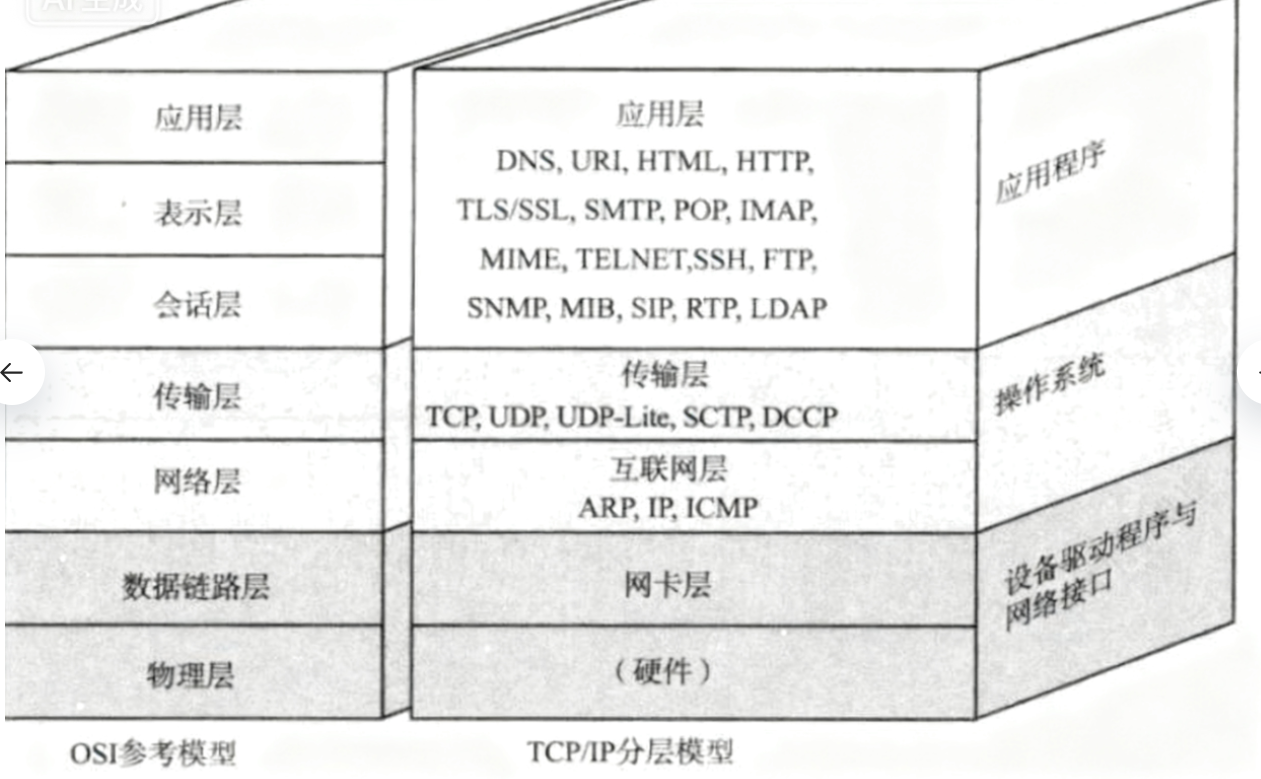

四、网络协议TCP/IP vs OSI

总结：

1、协议本质是一个约定

2、OS一般用C语言来写的

3、操作系统需要先描述在组织

3、协议就是结构体（在协议栈内部的）

4、协议相同，不同的操作系统就可以通信

（1）协议的约定是如何做到的

• 遵守相同的标准

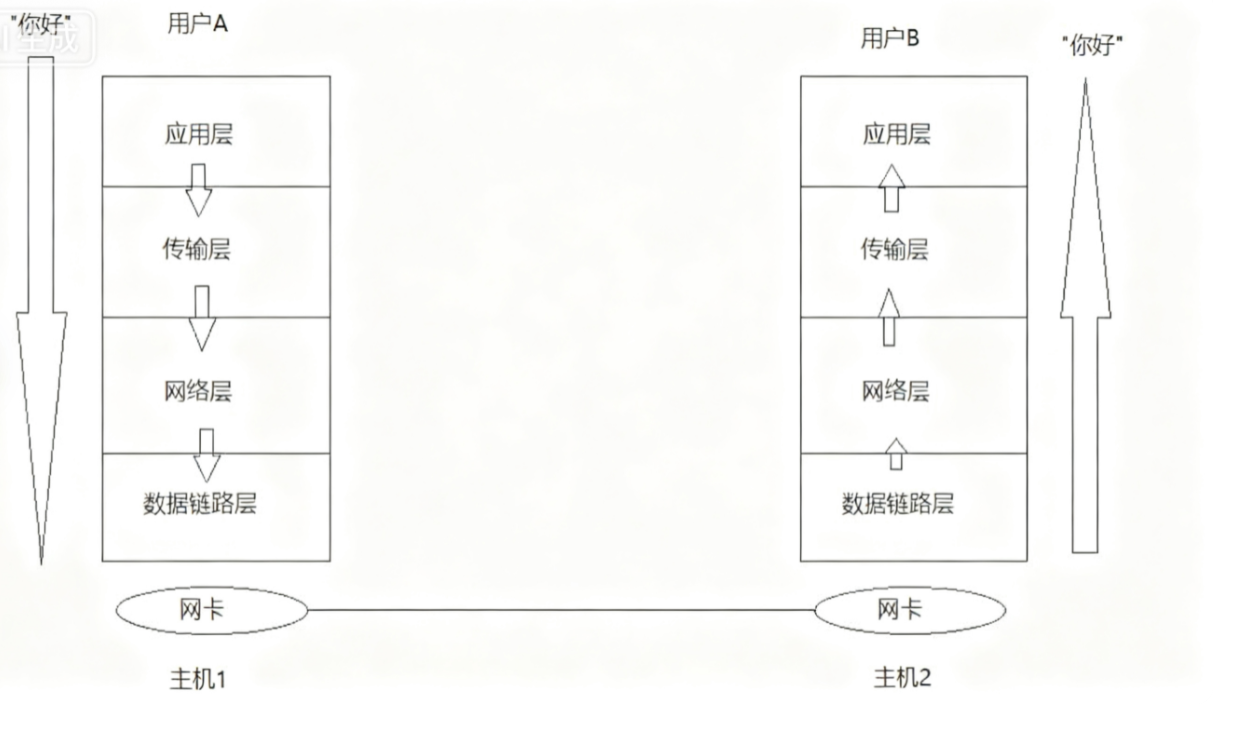

• 网络传输的基本流程

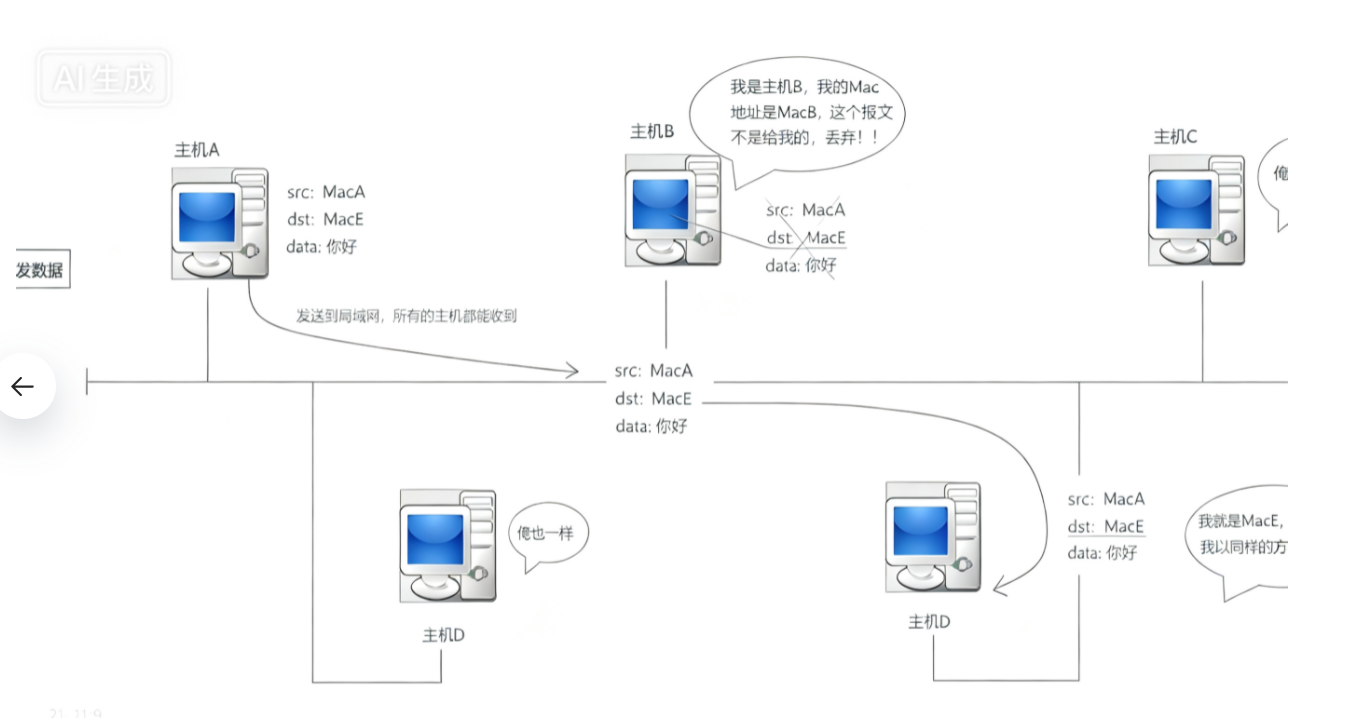

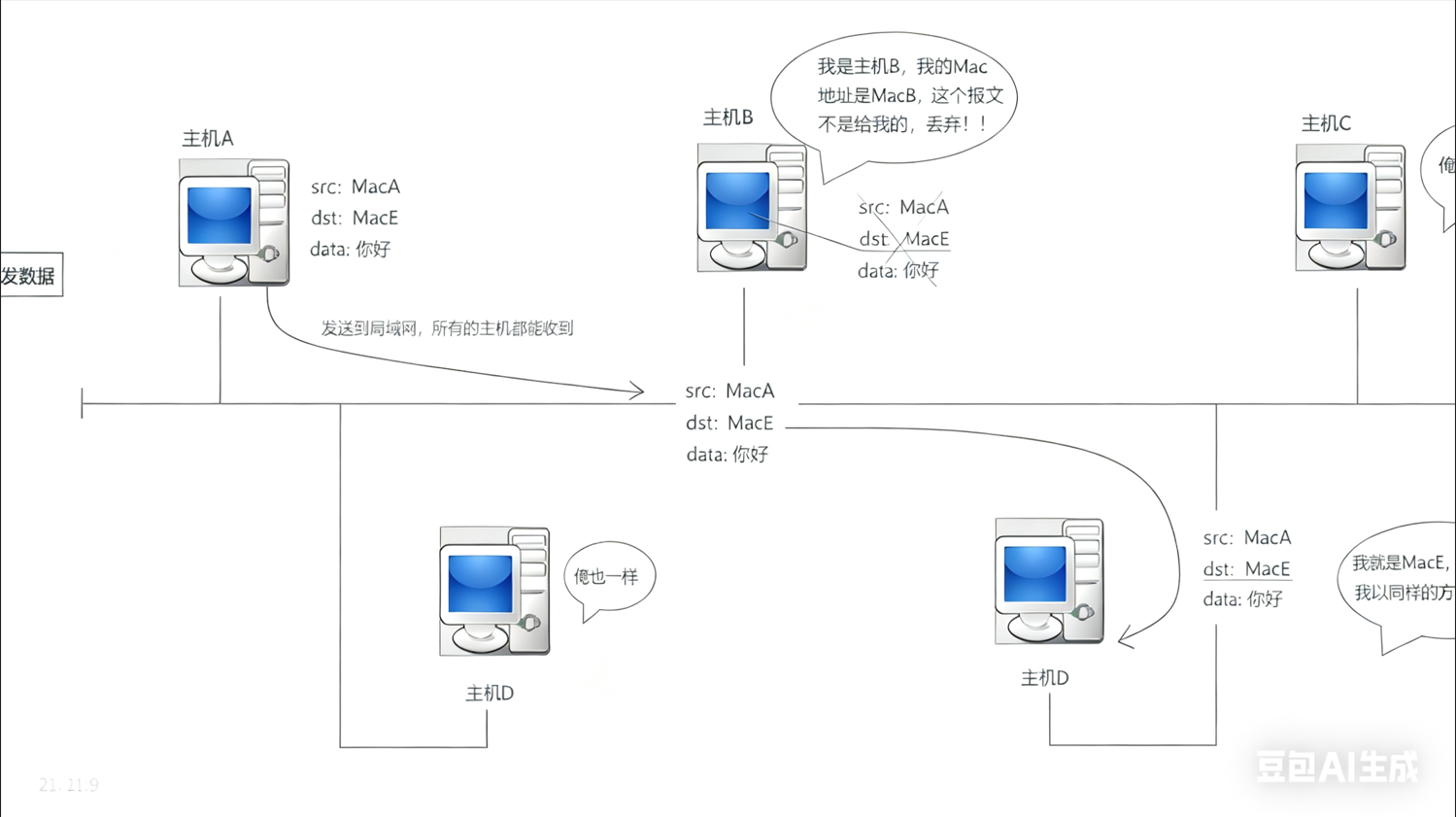

（2）局域网通信原理（以太网为例）

首先回答，两台主机在同⼀个局域⽹，是否能够直接通信？

• 原理类似点名（所有人都听到名字，但是只有对应的人才会答到，其他人会自动忽视）
• 每台主机在局域⽹上，要有唯⼀的标识来保证主机的唯⼀性：mac地址

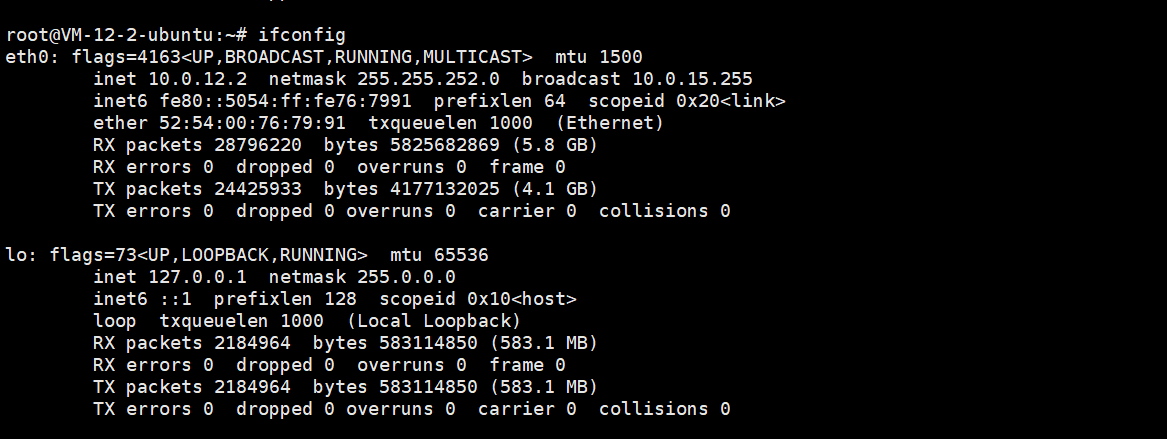

（3）认识MAC地址

• MAC地址用来识别数据链路层中相连的节点；长度为48比特位，即6个字节，一般用16进制数字加上冒号的形式来表示（例如：08:00:27:03:fb:19）
• 在网卡出厂时就确定了，不能修改，mac地址通常是唯一的（虚拟机中的mac地址不是真实的mac地址，可能会冲突；也有些网卡支持用户配置mac地址）

（4）认识以太网

• 很多主机都开始互相发生消息，会互相碰撞，造成信息丢失
• 所以主机采用碰撞检测和碰撞避免 (让对应的主机等一下，在重新发送)
• 以太网 ：是基于碰撞检查和碰撞避免的通信模式目前应有范围最广，被镶嵌在数据链路层

换一个角度

• 以太网是一个公共资源，碰撞检查和碰撞避免（任何一个时刻，只允许一台，使用以太网，向目标主机发送数据）就是锁的功能

为什么局域网会存在这么多的技术（以太网，令牌环网）

局域网最先出现

（4）链路层发送消息，从哪里来，谁让发的

用户发的

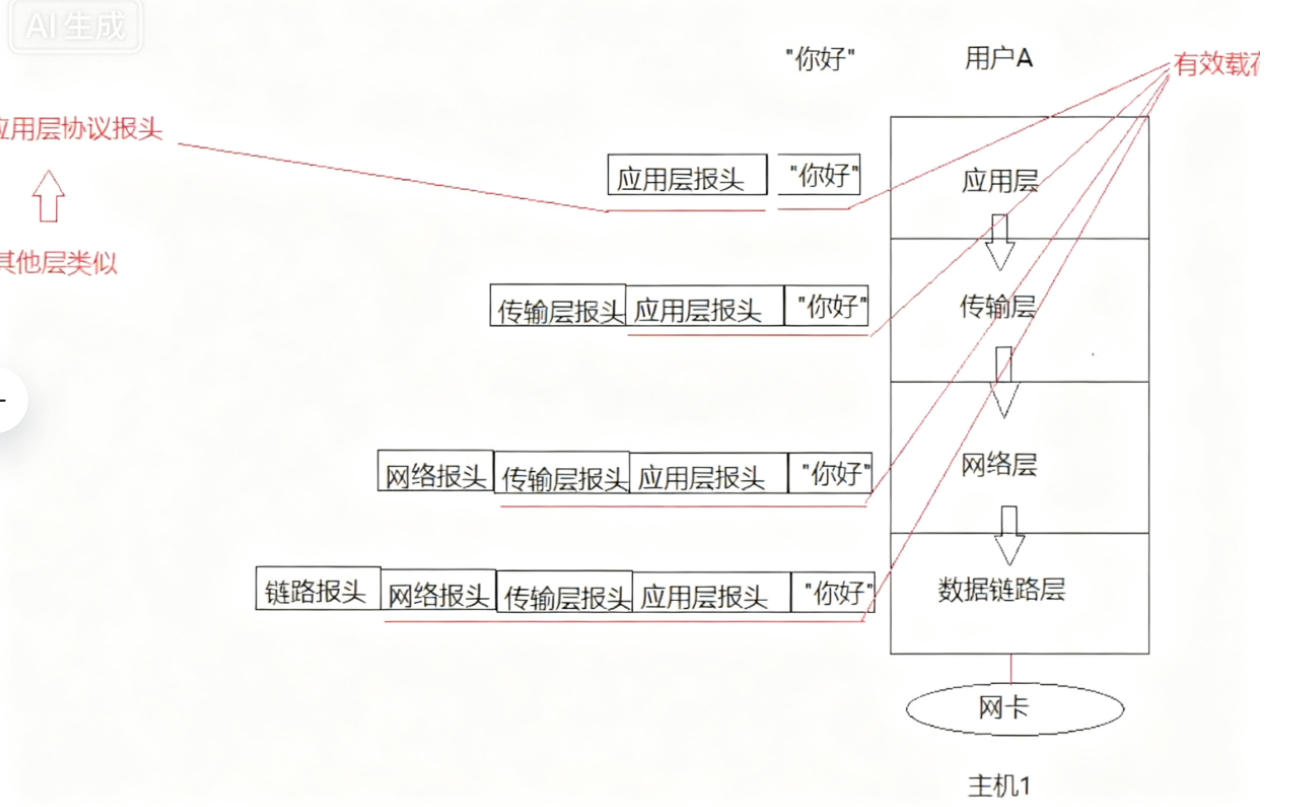

• 每一层都有协议，所以当我进行上述传输的时候，需要进行封装和解包

• 每一层的报头类似于贴在快递上的快递单

• 报头部分是对应协议层的结构体字段，一般叫做报头；
• 除了报头，剩下的叫做有效载荷，

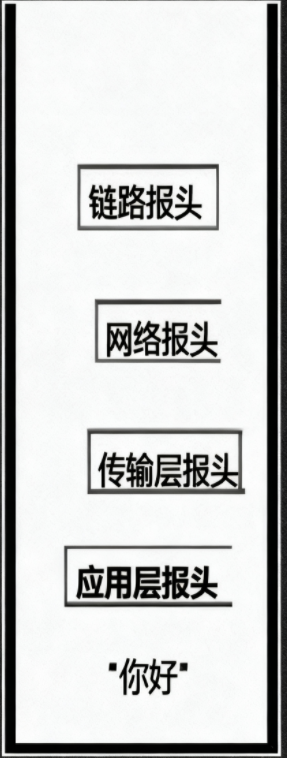

• 故报文=报头+有效载荷。
• 不同的协议层对数据包有不同的称谓：在传输层叫做段（segment），在网络层叫做数据报（datagram），在链路层叫做帧（frame）。
• 应用层数据通过协议栈发到网络上时，每层协议都要加上一个数据首部（header），称为封装（Encapsulation）。
• 首部信息中包含了一些类似于首部有多长、载荷（payload）有多长、上层协议是什么等信息。
• 数据封装成帧后发到传输介质上，到达目的主机后每层协议再剥掉相应的首部，根据首部中的'上层协议字段'将数据交给对应的上层协议处理。

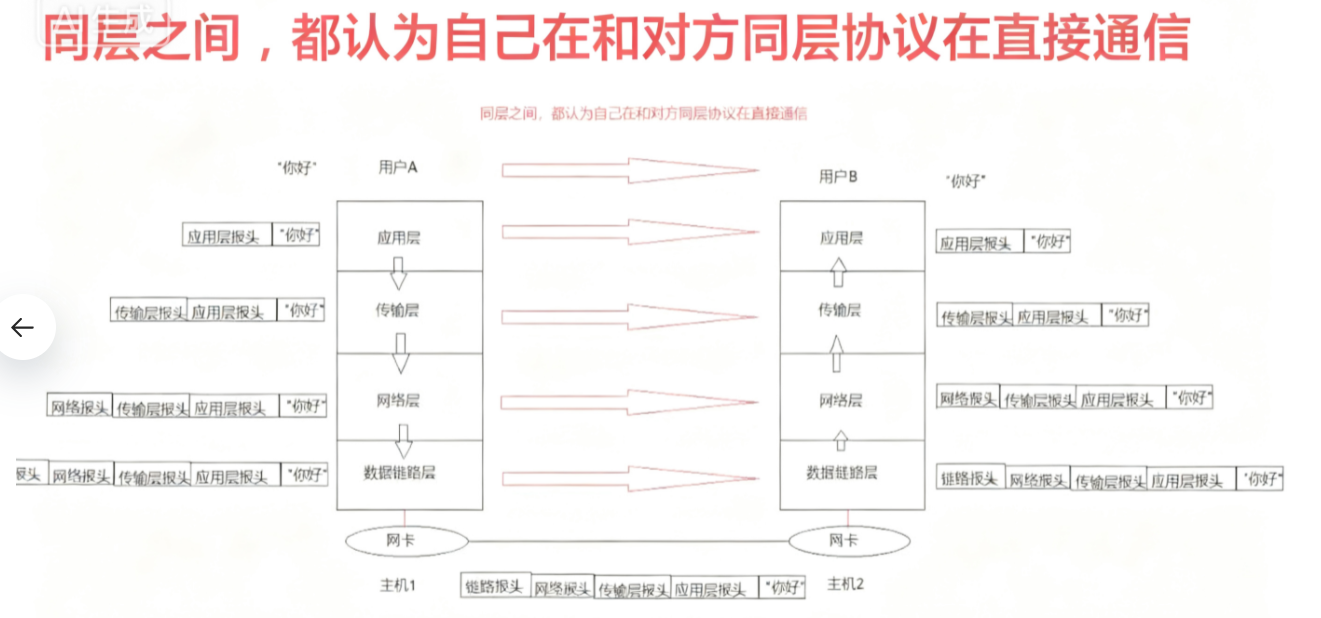

• 逻辑上同层之间都以为自己在和对方同层协议在直接通信，物理上是先从上到下，从下到上

任何协议（除了应用层）都要解决两个问题

（1）将报头和有效载荷分离

（2）把数据交付到上一层

五、重谈局域网通信

局域网通信，是主机通信吗

本质是协议栈之间在进行通信

六、跨网络传输

• 为了标识长距离的主机我们使用ip
• IP 协议有两个版本，分别是 IPv4 和 IPv6。在整个课程中，凡是提到 IP 协议且无特殊说明的，默认均指 IPv4。

（1）IP 地址的核心定义

• IP 地址是 IP 协议中用于标识网络中不同主机的地址。
• 对于 IPv4 而言，IP 地址是一个 4 字节（即 32 位）的整数。
• IPv4 地址通常采用 "点分十进制" 的字符串形式表示，例如 192.168.0.1。这种表示法中，用点分割的每一个数字对应一个字节，其取值范围为 0-255。

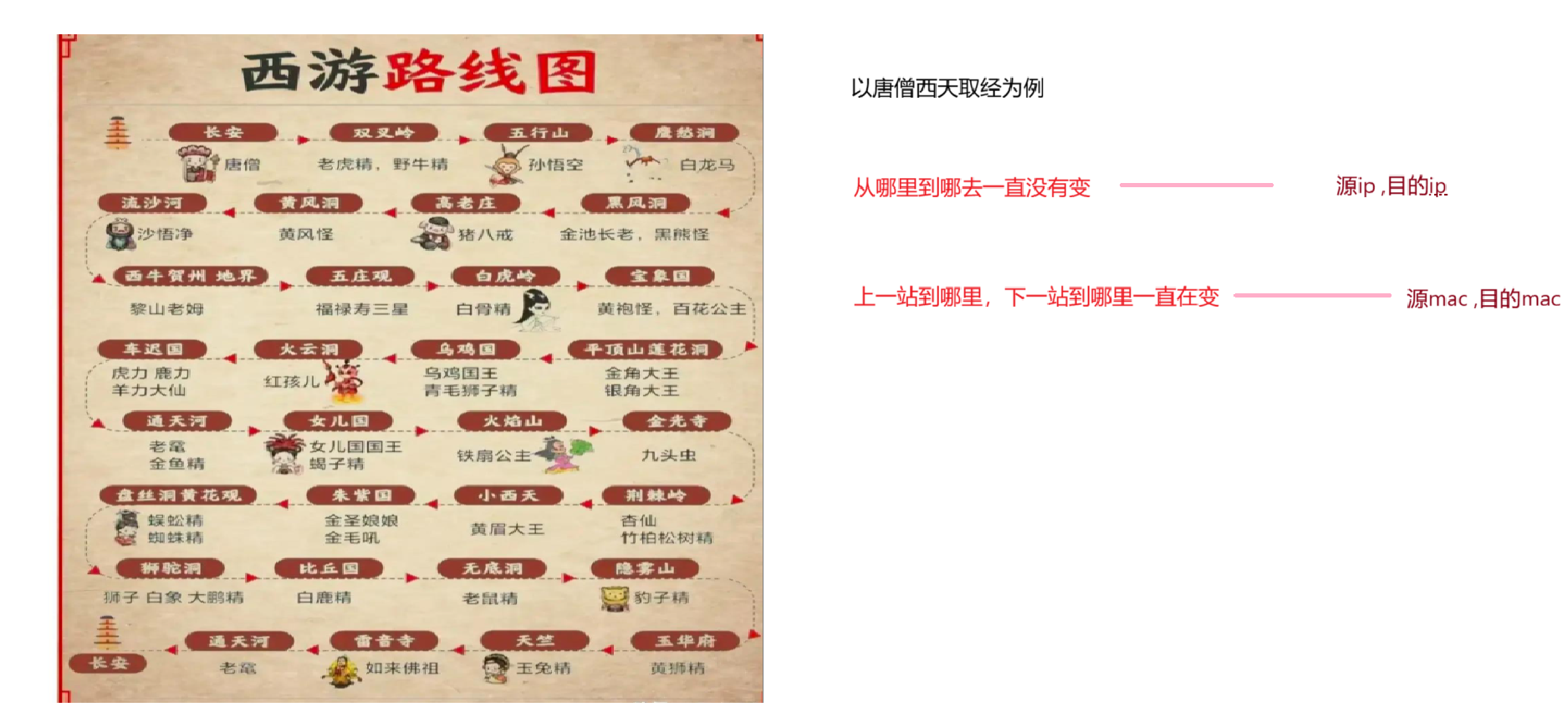

（2）MAC和ip地址的区别

IP 地址和 Mac 地址的区别主要体现在路由过程中的变化情况与功能定位上：

• IP 地址在整个路由过程中一直不变（当前阶段暂作此说明，后续会进一步修正）。
• Mac 地址在整个路由过程中一直变化。
• 目标 IP 是一种长远目标，Mac 地址是下一阶段目标；其中，目标 IP 是路径选择的重要依据，Mac 地址是局域网转发的重要依据。

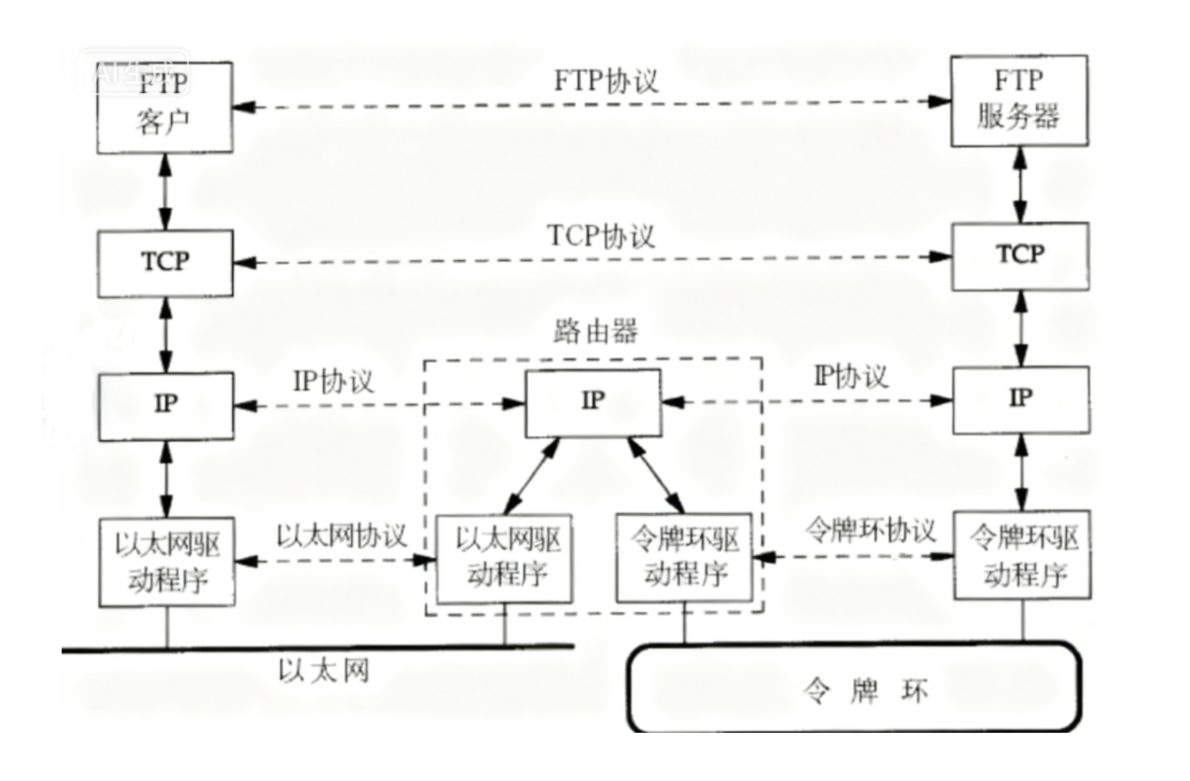

七、传输路径

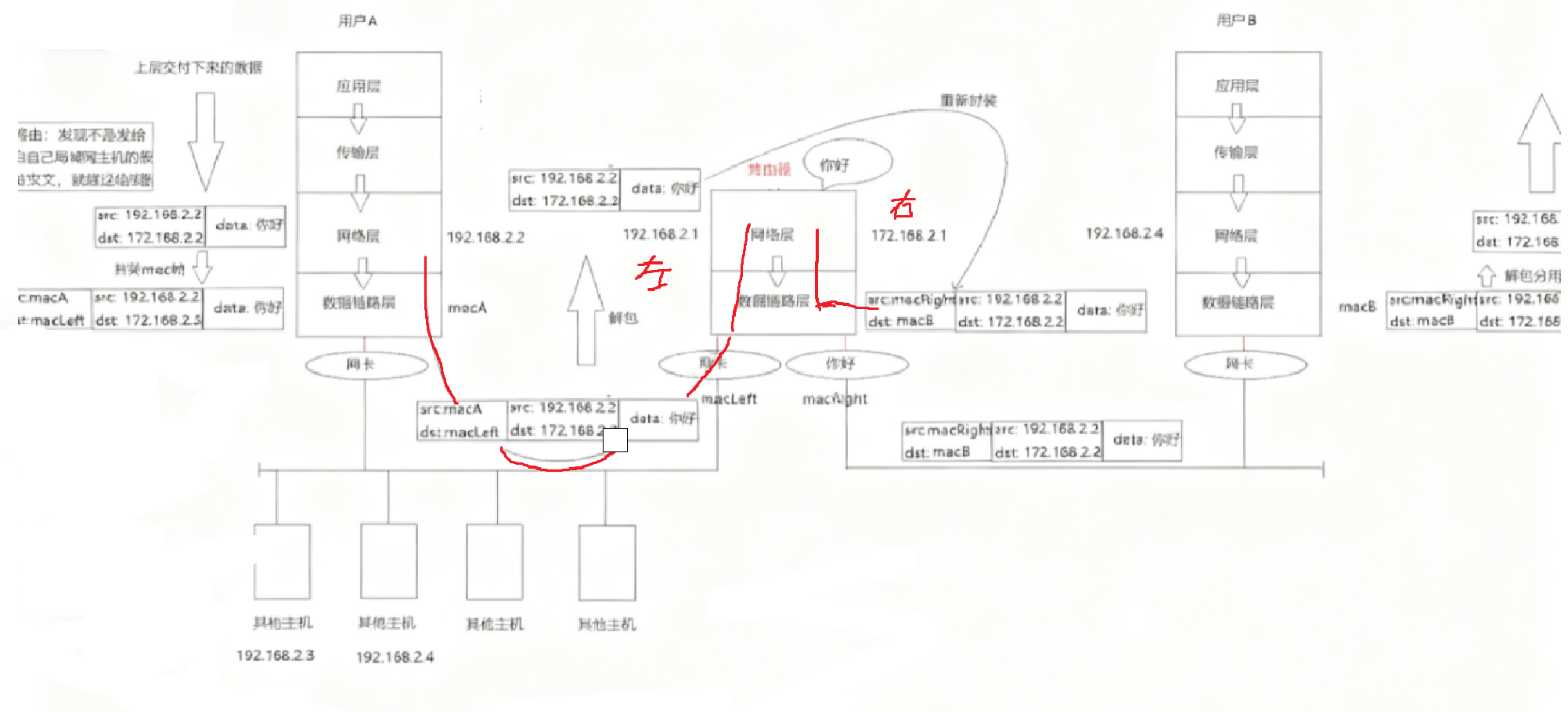

（1）mac地址为什么一直在变化

• 每经历一个路由器，就要向上交付，解包，向下支付，封装的过程，mac 地址只在局域网有效
• 上图我们会发现网络层向上，大家看到的数据报都是一样的，所以我们的互联网，是建立在ip网络的基础上的

（2）ip协议存在意义

虚拟化了底层局域网的差异

八、Socket 编程预备

• 数据传输到主机是目的吗？不是，因为数据是给人看的
• 但是⼈是怎么看到聊天信息的呢？怎么执行下载任务呢？怎么浏览网页信息呢？通过启动进程（例如： QQ ,微信），所以进程是人的代表，数据传输到主机不是目的，而是手段，到达主机内部将数据交给进程才是目的（网络通信就是进程通信）
• 数据到达主机后如何发给目标进程？ 端口号（标识进程的唯一性）

九、认识端口号

端口号是一个 2 字节 16 位的整数；

• 端口号用来标识一个进程，告诉操作系统，当前的这个数据要交给哪一个进程来处理；
• IP 地址 + 端口号能够标识网络上的某一台主机的某一个进程；
• 一个端口号只能被一个进程占用。
• 一个进程可以多个端口号

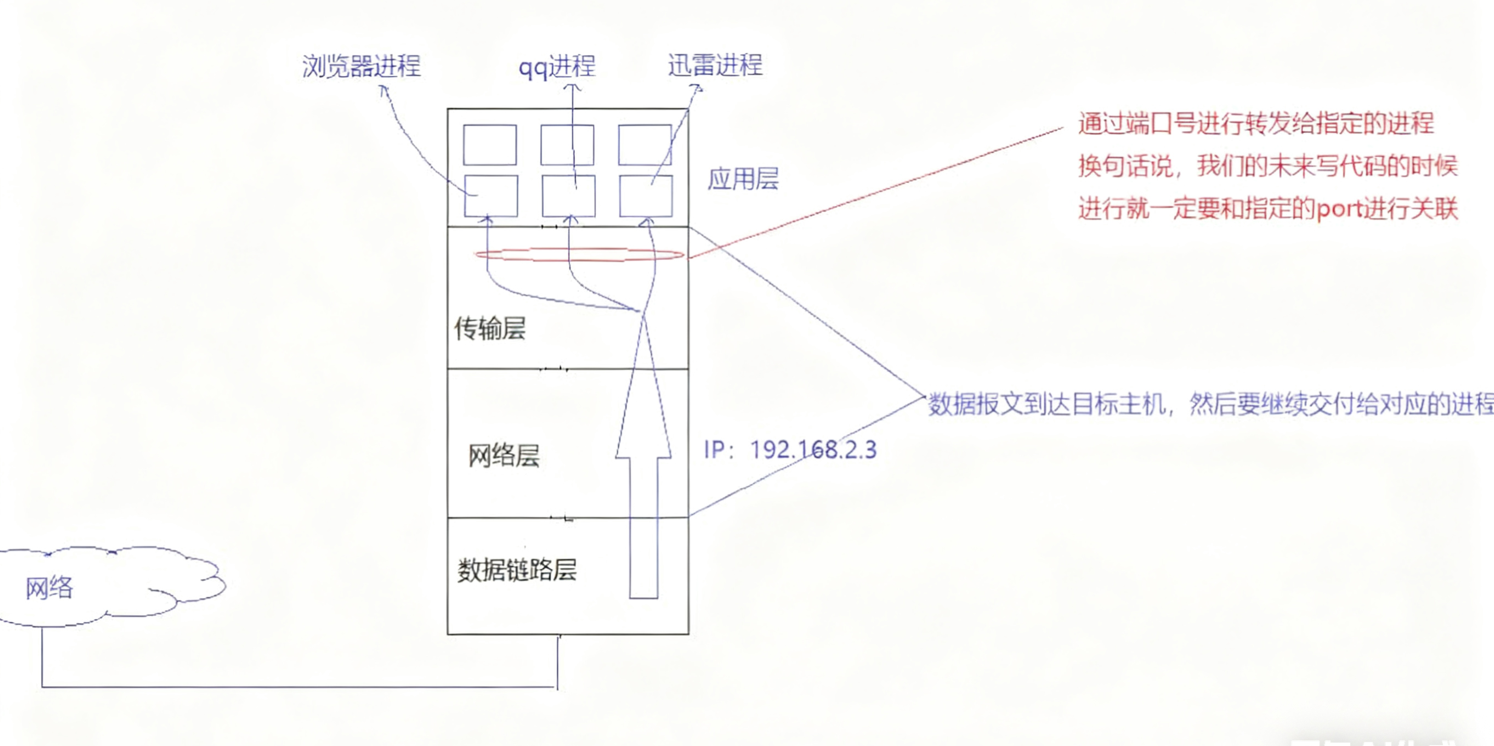

（1）如何理解通过端口号找到目标进程

操作系统中存在一张哈希表，将端口号和TCP一一对应，通过TCP找到端口号

端口号划分

• 0 - 1023：属于知名端口号，HTTP、FTP、SSH 等广泛使用的应用层协议，它们的端口号都是固定的。
• 1024 - 65535：是操作系统动态分配的端口号，客户端程序的端口号，就是由操作系统从这个范围分配的。

十、理解socket

综上，IP 地址用于标识互联网中唯一的一台主机，端口（port）则用于标识该主机上唯一的一个网络进程。

• IP 地址与端口（port）结合，就能表示互联网中唯一的一个进程。
• 因此通信时，本质是互联网中的两个进程代表用户进行交互，而 {源 IP（srcIp）、源端口（srcPort）、目的 IP（dstIp）、目的端口（dstPort）} 这样的 4 元组，可精准标识互联网中这两个通信的进程。
• 由此可见，网络通信的本质，其实也是进程间通信。
• 我们将 IP 地址与端口（port）的组合，称为套接字（socket）。

（1）认识TCP协议

• 有连接
• 可靠传输
• 面向字节流
• 传输层协议

（2）认识UDP协议

• 无连接
• 不可靠传输
• 面向数据报
• 传输层协议

系统中同时存在大端和小端通信，网络通信必须使用大端（先发的是低地址，后发的是高地址）

（3）socket 编程接口

// 创建 socket ⽂件描述符 (TCP/UDP, 客⼾端 + 服务器)
int socket(int domain, int type, int protocol);
// 绑定端⼝号 (TCP/UDP, 服务器)
int bind(int socket, const struct sockaddr *address, socklen_t address_len);

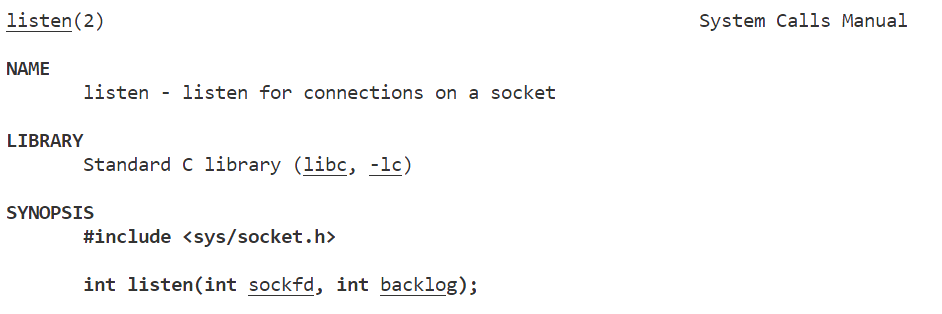

// 开始监听socket (TCP, 服务器)
int listen(int socket, int backlog);

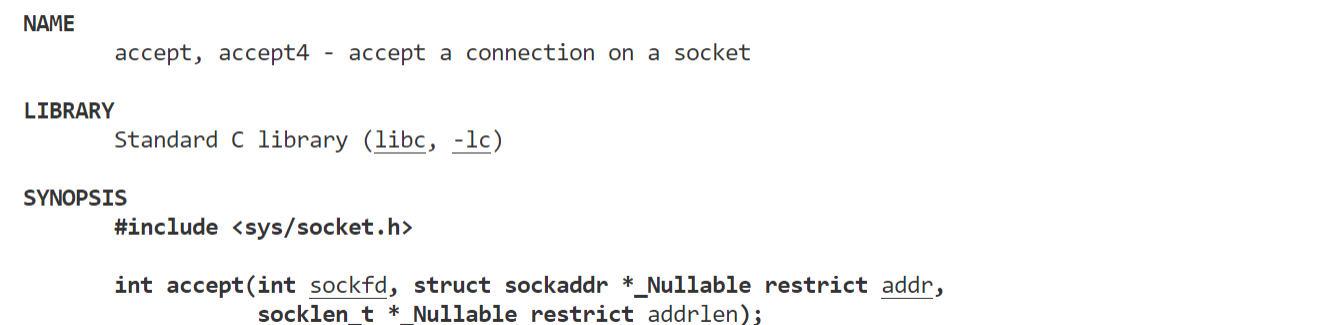

// 接收请求 (TCP, 服务器)
int accept(int socket, struct sockaddr* address, socklen_t* address_len);

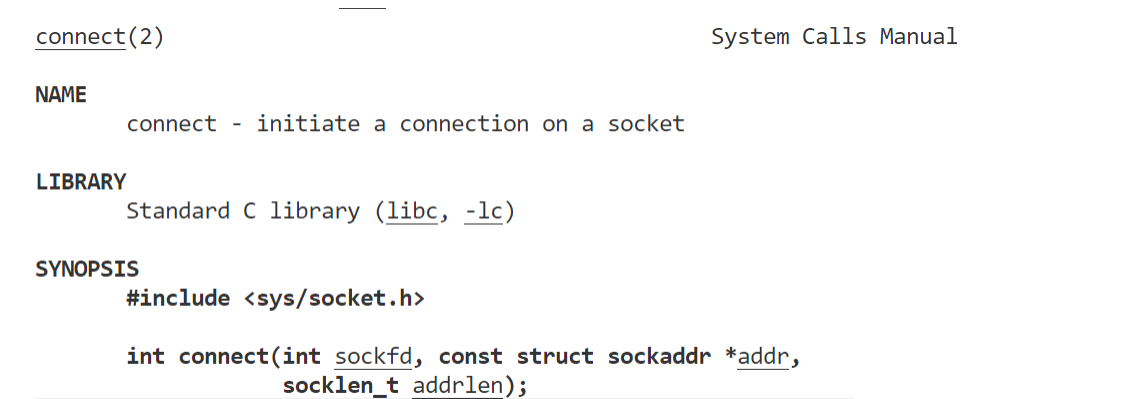

// 建⽴连接 (TCP, 客⼾端)
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

网络通信是有不同的场景的，也是有不同的解决方案的

1、unix 域间socket

2、网络socket

3、原始socket

我们使用一套socket 解决上述问题，所以我们socket 接口的参数中有一个struct sockaddr *address

（4）UDP socket

Echo server 接口服务

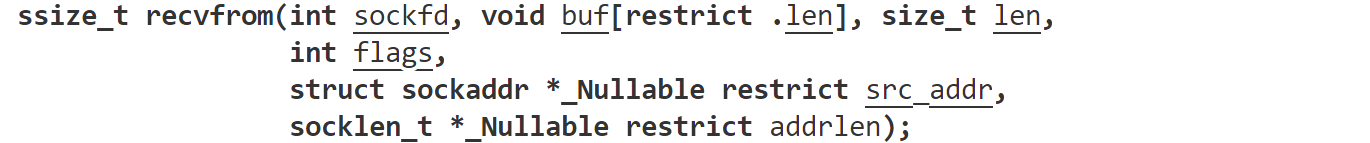

recvform

flags ：设置读写状态，0为阻塞读

src _addr : 输入输出性参数，获取对方的ip+socket

addrlen: 输入输出性参数，获取对方的结构体大小

返回值：读取多少字节

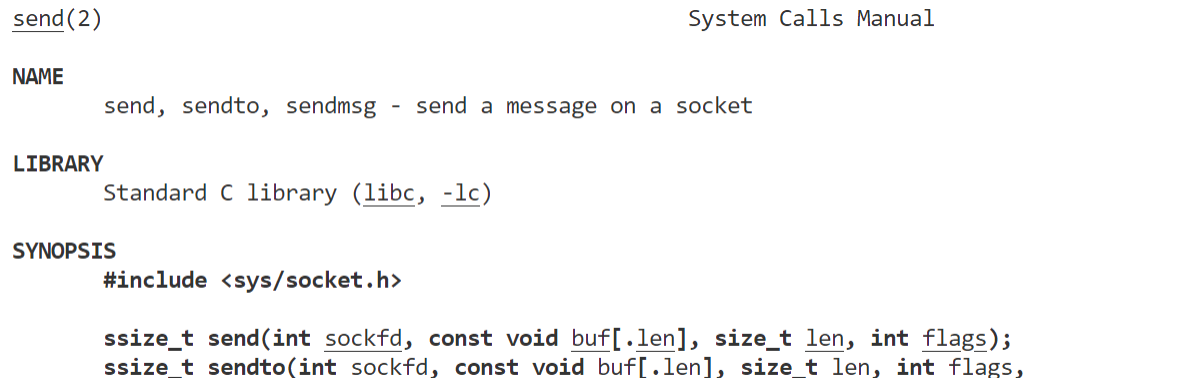

dest addr： 目标主机

addrlen : 目标主机结构体大小

EchoServer

Logger.cc

#pragma once
#include <iostream>
#include <string>
#include "mutex.hpp"
#include <filesystem>
#include <fstream>
#include <ctime>
#include <sstream>
#include <memory>
#include <unistd.h>
enum class Loglevel
{
    DEBUG,
    INFO,
    WARNING,
    ERROR,
    FATAL
};
std::string LogLevelToString(Loglevel level)
{
    switch (level)
    {
    case  Loglevel::DEBUG:
        return "DEBUG";
    case  Loglevel::INFO:
        return "INFO";
    case  Loglevel::WARNING:
        return "WARNING";
    case  Loglevel::ERROR:
        return "ERROR";
    case  Loglevel::FATAL:
        return "FATAL";
    default:
        return "UNKNOWN";
    }

}
std::string GetCurrTime()
{
    time_t tm = time(nullptr);
    struct tm curr;
    localtime_r(&tm,&curr);
    char timebuffer[64];
    snprintf(timebuffer,sizeof(timebuffer),"%4d-%02d-%02d %02d:%02d:%02d",
    curr.tm_year + 1900,
    curr.tm_mon + 1,
    curr.tm_mday,
    curr.tm_hour,
    curr.tm_min,
    curr.tm_sec
    );
    return timebuffer;
}
class LogStrategy
{
public:
    virtual ~LogStrategy() = default;
    virtual void SyncLog(const std::string messgase) = 0;
};
class ConsoleLogStrategy : public LogStrategy
{
public:
    ~ConsoleLogStrategy()
    {

    }
    void SyncLog(const std::string messgase) override
    {
        {
            Lockguard lockguard(&_lock);
            std::cout << messgase << std::endl;
        }
    }
private:
    Mutex _lock;
};
const std::string path ="log";
const std::string filename = "test.log";
class FileLogStrategy: public LogStrategy
{
public:
    FileLogStrategy(const std::string logpath = path, const std::string logfilename = filename)
    :_logpath(logpath),
    _logfilename(logfilename)
    {
        {
            Lockguard lockguard(&_lock);
            if (std::filesystem::exists(_logpath))
            {
                return;
            }
            try
            {
                std::filesystem::create_directories(_logpath);
            }
            catch (const std::filesystem::filesystem_error &e)
            {
                std::cerr << e.what() << '\n';
            }
        }

    }
    ~FileLogStrategy()
    {

    }
    void SyncLog(const std::string messgase) override
    {
        {
            Lockguard lockguard(&_lock);
            std::string target = _logpath;
            target += '/';
            target += _logfilename;
            std::ofstream out(target.c_str(), std::ios::app);
            if (!out.is_open())
            {
                return;
            }
            out << messgase << std::endl;
            out.close();
        }
    }
private:
    std::string _logpath;
    std::string _logfilename;
    Mutex _lock;
};
class Logger
{
public:
    Logger()
    {

    }
    void EnableFileLogStrategy()
    {
        _strategy = std::make_unique<FileLogStrategy>();
    }
    void EnableConsoleLogStrategy()
    {
        _strategy = std::make_unique<ConsoleLogStrategy>();
    }
    class LogMessage
    {
    public:
        LogMessage(Loglevel level, std::string &filename, int line,  Logger &logger)
        :_time(GetCurrTime()),
         _level(level),
         _pid(getpid()),
         _filename(filename),
         _line(line),
         _logger(logger)
        {
            std::stringstream ss;
            ss << "[" << _time << "]"
               << "[" << LogLevelToString(_level) << "]"
               << "[" << _pid << "]"
               << "[" << _filename << "]"
               << "[" << _line << "]"
               << "-";
            _loginfo = ss.str();
        }
        template<typename T>
        LogMessage & operator<<(const T& info)
        {
            std::stringstream ss;
            ss << info;
            _loginfo += ss.str();
            return *this;
        }
        ~LogMessage()
        {
            if(_logger._strategy)
            {
                _logger._strategy->SyncLog(_loginfo);
            }
        }
    private:
        std::string _time;
        Loglevel _level;
        pid_t _pid;
        std::string _filename;
        int _line;
        std::string _loginfo;
        Logger &_logger;
    };
    LogMessage operator()(Loglevel type, std::string filename, int line)
    {
        return LogMessage(type, filename, line,*this);
    }
    ~Logger()
    {

    }
private:
    std::unique_ptr<LogStrategy> _strategy;
};
Logger logger;
 #define LOG(type) logger(type, __FILE__, __LINE__)
 #define FileLogStrategy() logger.EnableFileLogStrategy()
 #define ConsoleLogStrategy() logger.EnableConsoleLogStrategy()

Makefile

.PHONY:all
all: udp_cient udp_server

udp_cient:UdpClient.cc
	g++ -o $@ $^ -std=c++17
udp_server:UdpServer.cc
	g++ -o $@ $^ -std=c++17

.PHONY:clean
clean:
	rm -rf udp_cient udp_server

mutex.hpp

#pragma once
#include <iostream>
#include <string>
#include <pthread.h>
class Mutex
{
public:
    Mutex()
    {
        pthread_mutex_init(&lock,nullptr);
    }
    void Lock()
    {
        pthread_mutex_lock(&lock);
    }
    void Unlock()
    {
        pthread_mutex_unlock(&lock);
    }
    ~Mutex()
    {
        pthread_mutex_destroy(&lock);
    }
    pthread_mutex_t *GetMutexOriginal()
    {
        return &lock;
    }
private:
    pthread_mutex_t lock;
};
class Lockguard
{
public:
    Lockguard(Mutex* mutexgurd):_mutexgurd(mutexgurd)
    {
        _mutexgurd->Lock();
    }
    ~Lockguard()
    {
        _mutexgurd->Unlock();
    }
private:
   Mutex *_mutexgurd;
};

Udpclient.cc

#include <iostream>
#include <string>
#include <sys/socket.h>
#include <netinet/in.h>
#include <strings.h>
#include <arpa/inet.h>
#include <cstring>
void Usage(std::string proc)
{
    std::cout<< "usage fail" <<std::endl;
}
int main(int argc,char*argv[])
{
     if(argc!=3)
    {
        Usage(argv[0]);
        exit(0);
    }
    int sockfd = socket(AF_INET,SOCK_DGRAM,0);
    if(sockfd<0)
    {
        return 1;
    }
    uint16_t port =std::stoi(argv[2]);
    const std::string ip = argv[1];
    struct sockaddr_in serv_addr;
        bzero(&serv_addr,sizeof(serv_addr));
        serv_addr.sin_family = AF_INET;
        serv_addr.sin_port = htons(port);
       serv_addr.sin_addr.s_addr = inet_addr(ip.c_str());
    while(true)
    {
        std::cout<<"please enter@";
        std::string line;
        std::getline(std::cin,line);
        ssize_t n = sendto(sockfd,line.c_str(),line.size(),0,(struct sockaddr*)&serv_addr, sizeof(serv_addr));
        char buffer [1024];
        struct sockaddr_in temp;
        socklen_t len = sizeof(temp);
        ssize_t a = recvfrom(sockfd,buffer,sizeof(buffer),0,(struct sockaddr*)&temp,&len);
    }
    return 0;
}

Udpserver.cc

#include <iostream>
#include <string>
#include <sys/socket.h>
#include <netinet/in.h>
#include <strings.h>
#include <arpa/inet.h>
#include <cstring>
void Usage(std::string proc)
{
    std::cout<< "usage fail" <<std::endl;
}
int main(int argc,char*argv[])
{
     if(argc!=3)
    {
        Usage(argv[0]);
        exit(0);
    }
    int sockfd = socket(AF_INET,SOCK_DGRAM,0);
    if(sockfd<0)
    {
        return 1;
    }
    uint16_t port =std::stoi(argv[2]);
    const std::string ip = argv[1];
    struct sockaddr_in serv_addr;
        bzero(&serv_addr,sizeof(serv_addr));
        serv_addr.sin_family = AF_INET;
        serv_addr.sin_port = htons(port);
       serv_addr.sin_addr.s_addr = inet_addr(ip.c_str());
    while(true)
    {
        std::cout<<"please enter@";
        std::string line;
        std::getline(std::cin,line);
        ssize_t n = sendto(sockfd,line.c_str(),line.size(),0,(struct sockaddr*)&serv_addr, sizeof(serv_addr));
        char buffer [1024];
        struct sockaddr_in temp;
        socklen_t len = sizeof(temp);
        ssize_t a = recvfrom(sockfd,buffer,sizeof(buffer),0,(struct sockaddr*)&temp,&len);
    }
    return 0;
}

Udpserver.hpp

#pragma once
#include <iostream>
#include <sys/socket.h>
#include <netinet/in.h>
#include <strings.h>
#include <arpa/inet.h>
#include <cstring>
#include "Logger.hpp"
static const int gdefaultsockfd = -1;
class UdpServer
{
public:
    UdpServer(uint16_t port)
    :_sockfd(gdefaultsockfd),
     _running(false),
     _port(port)
    {

    }
    void Init()
    {

         _sockfd =  socket(AF_INET,SOCK_DGRAM,0);
        if(_sockfd < 0)
        {
            LOG(Loglevel::FATAL)<<"creat socket fail";
            exit(1);
        }
        LOG(Loglevel::INFO) <<"creat socket success";
        struct sockaddr_in local;
        bzero(&local,sizeof(local));
        local.sin_family = AF_INET;
        local.sin_port = htons(_port);
        local.sin_addr.s_addr = INADDR_ANY;//绑定任意ip
        //不明确具体IP，只要是发给我对应的主机，对应的port 我都接受
        int n = bind(_sockfd,(struct sockaddr*)& local,sizeof(local));
        if(n < 0)
        {
            LOG(Loglevel::FATAL)<<"bind socket error";
            exit(2);
        }
        LOG(Loglevel::INFO)<<"bind socket success :" << _sockfd;

    }
    void Start()
    {
        _running = true;
        while(_running)
        {
            char buffer[1024];
            buffer[0] = 0;
            struct sockaddr_in peer;
            socklen_t len = sizeof(peer);
            ssize_t n = recvfrom(_sockfd, buffer, sizeof(buffer), 0, (struct sockaddr *)&peer, &len);
            if (n > 0)
            {
                buffer[n] = 0;
                LOG(Loglevel::DEBUG) << "client say ###" << buffer;
                std::string echo_string = "sever say ###";
                echo_string += buffer;
                ssize_t n = sendto(_sockfd, echo_string.c_str(), echo_string.size(), 0, (struct sockaddr *)&peer, len);
                if (n < 0)
                {
                    LOG(Loglevel::FATAL) << "sento fail";
                }
            }
        }
        _running = false;
    }
    void Stop()
    {
        _running = false;
    }
    ~UdpServer()
    {

    }
private:
    int _sockfd;
    bool _running;
    uint16_t _port;
   // std::string _ip;//云服务器，禁止用户bind公网IP
};

（5）TCP的实现

backlog :

listen()声明sockfd处于监听状态, 并且最多允许有backlog个客⼾端处于连接等待状态, 如果接收

到更多的连接请求就忽略, 这⾥设置不会太大(⼀般是5), 具体细节同学们课后深⼊研究;

返回值：成功返回0,失败返回-1;

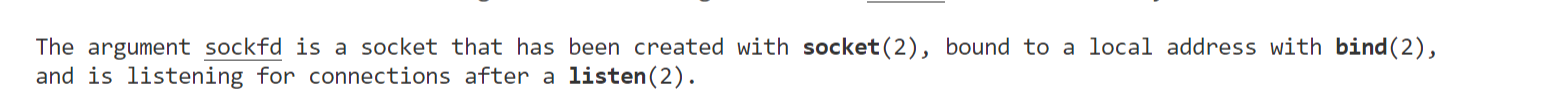

作用：获取新链接，没有新连接，默认是阻塞的，有新连接，获取的新连接

返回值：如果成功返回一个新的文件描述符

_socktd vs accpet return fd

例子:

一个饭店中，服务员一负责拉课，服务员二负责服务客人

饭店代表服务器，服务员一是_listensocktd作用是获取新链接，服务员二：服务新连接

connect

作用：发起链接请求

返回值：成功返回0，失败返回-1

作用：发送信息

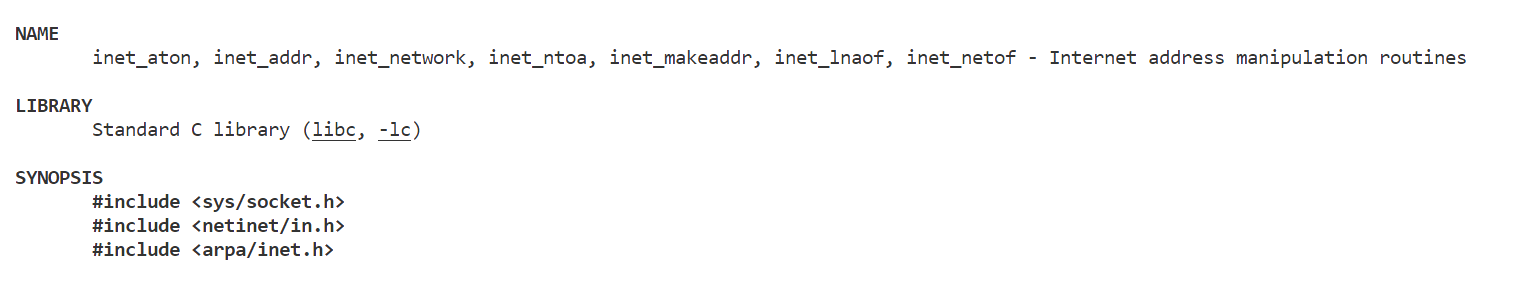

inet_aton : 将主机地址转化成字符串

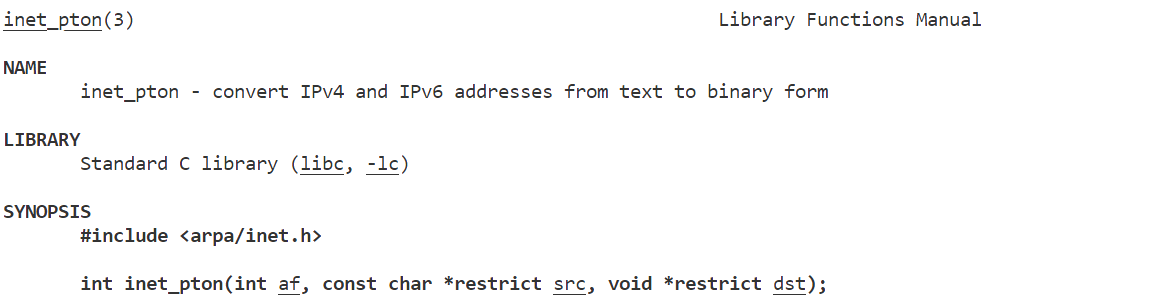

最佳实践：inet_pton
