HarmonyOS 6 ArkGraphics 3D精讲：坐标、向量与矩阵------初识3D数学的"空间建模"

图形图像和数学一直是密不可分的。工程化地理解数学知识，不是为了让你手撕公式，而是为了帮你更好地理解空间建模------等后面你要自己写 Shader 的时候，会发现今天的基础知识是非常重要的

3D 的世界和物理世界一样，有一套自己的运行规律。就像我们小时候就知道的：月亮绕着地球转，地球绕着太阳转。这个小小的天文常识，放在 3D 场景里，就是父子节点层层嵌套、坐标逐级传递的最直观体现。

之前我们已经让一个立方体在 HarmonyOS 里跑起来了。但只要你继续往下做，就会发现 3D 并不是"把模型加载出来"这么简单：物体为什么出现在这个位置？相机为什么能看到它？怎么实现地球带着月亮一起绕太阳转？

这些问题的答案，都藏在坐标、向量和矩阵里。

这一篇不打算写成数学课。公式能看懂最好，看不懂也没关系------我们只讲 ArkGraphics 3D 里代码实操 的部分：position、rotation、scale、父子节点、相机、光照方向，以及最终怎么屏幕渲染上。

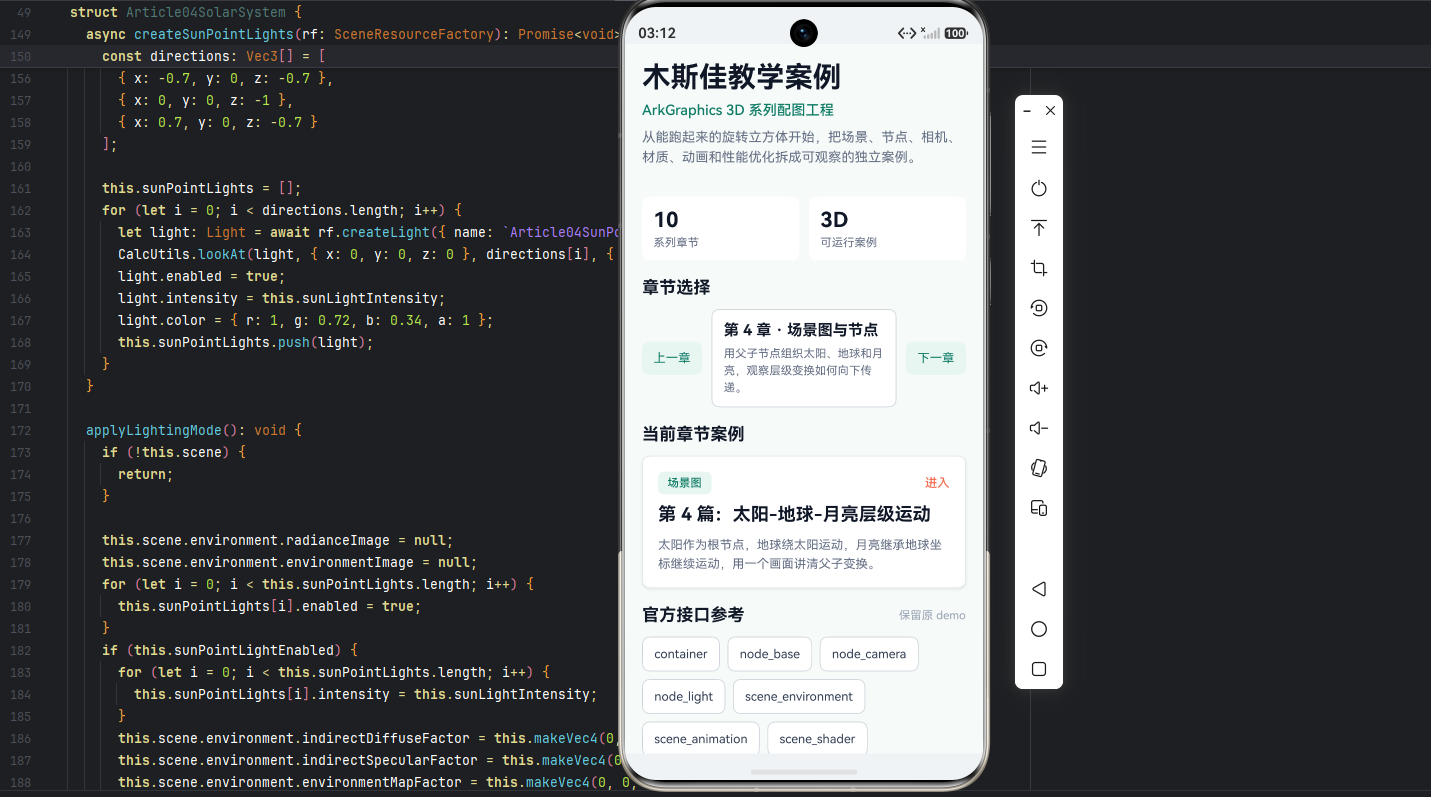

配套代码里我设计了个可以边看边玩的案例：

太阳-地球-月亮公转自转模型，让你亲眼看看层级变换是怎么传递下去的

这一篇只解决一个问题：当我在 ArkGraphics 3D 里改一个节点的坐标、旋转、缩放时，画面为什么会跟着变？

一、为什么绕不开数学

你说得对，这段确实太"教程腔"了。改成下面这样，更像个老手在聊经验：

一、为什么绕不开数学

先别急着看代码，说个实在的。

我做数字孪生这几年，见过不少入坑 3D 的同学，上来就是一顿操作：glTF 加载出来了，相机能动了，立方体也转起来了。然后就觉得"行了，够用了，数学那套以后再说"。

直到有一天，产品提了个需求：让这块仪表盘跟着那个机械臂一起转。

然后就开始懵了。

明明设了坐标，为什么位置不对？明明加了旋转，为什么转的方向是反的？明明父子节点挂好了，为什么子节点到处乱飘？

这就是 3D 开发的"新手墙"------看起来能跑，但一碰就倒。

拿太阳系这个案例来说，如果你只是想让一个圆绕着另一个圆转，2D 动画确实能糊弄过去。但那不是 3D。真正的 3D 场景里，地球和月亮的位置是这样来的：

ts 复制代码

this.solarRoot.children.append(this.earthOrbit);
this.earthOrbit.children.append(this.earth);
this.earthOrbit.children.append(this.moonOrbit);
this.moonOrbit.children.append(this.moon);

这几行代码背后，是这么一串关系：

text 复制代码

地球的世界坐标 = 地球公转轨道的变换 × 地球自己的局部坐标
月亮的世界坐标 = 地球公转轨道的变换 × 月亮公转轨道的变换 × 月亮自己的局部坐标

看不懂这个，你会发现：

想让月球跟着地球转，结果它围着太阳转
想让相机盯着地球，结果视角不知道歪到哪去了
想做射线检测点选物体，结果点的位置和实际完全不搭

数学不是用来炫的，是用来定位问题的。

这一篇不教你手撸矩阵。ArkGraphics 3D 已经把矩阵计算封装好了。你只需要知道三件事：

写 node.position → 动的是模型矩阵
写 camera.position 和朝向 → 动的是视图矩阵
创建相机、调视野 → 动的是投影矩阵

记住这三条，剩下的代码怎么写，心里就有底了。

明白，去掉"偷懒2D"这种说法，改成纯粹的技术表述。下面是修改后的版本：

二、坐标系：一个点，四种身份

3D 场景里最容易晕的一件事是：同一个点，可以有四种不同的"身份"。

一个立方体的某个顶点，在建模软件里有它的坐标（局部坐标）；放到场景里，它有了一个世界位置（世界坐标）；相机拍它的时候，它相对于镜头有一个位置（相机坐标）；最后显示在屏幕上，它变成了一个像素位置（屏幕坐标）。

它们之间的关系是一条链：

text 复制代码

局部坐标 → 世界坐标 → 相机坐标 → 屏幕坐标

在 ArkGraphics 3D 里，这条链的每个环节都有对应的 API：

坐标系	什么意思	ArkGraphics 3D 里怎么看
局部坐标	模型"自己家"的坐标	glTF 里的顶点、`Geometry` 的顶点数据
世界坐标	在场景里的真实位置	`Node.position` + 父节点的变换叠加
相机坐标	从相机镜头看过去的位置	`Camera` 的位置和朝向决定了怎么转
屏幕坐标	最终显示在屏幕上的 2D 坐标	`Component3D` 渲染结果、`raycast` 的输入

拿太阳系案例来具体感受一下：地球节点本身并没有每一帧去改它的世界坐标，它的局部位置是固定的：

ts 复制代码

this.earth.position = { x: this.earthOrbitRadius, y: 0, z: 0 };
this.earthOrbit.children.append(this.earth);

地球之所以会"公转"，是因为它的父节点 earthOrbit 在旋转：

ts 复制代码

this.earthOrbit.rotation = this.makeYRotation(this.earthAngle);

这就是局部坐标和世界坐标的区别------地球在父节点 EarthOrbit 的局部坐标系里，一直老老实实待在 (earthOrbitRadius, 0, 0) 没动过。但因为父节点在转，它的世界坐标每时每刻都在变。

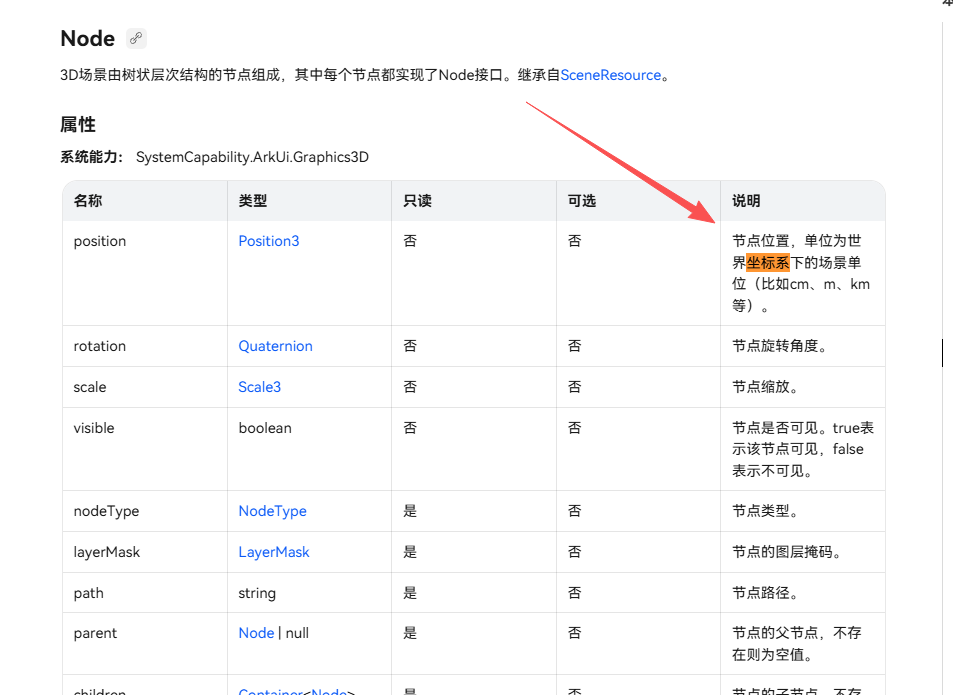

我们调用API时，都是使用的世界坐标系，只有在对模型的node拆解，打组。组内部的操作，往往都是局部坐标系。

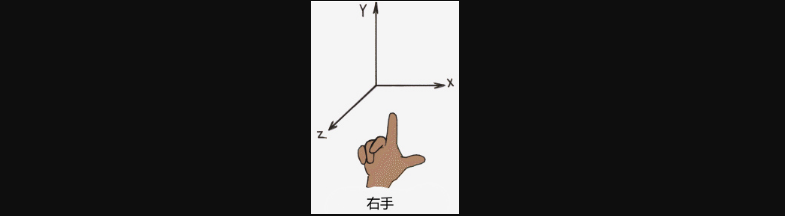

再说一下右手坐标系 。ArkGraphics 3D 用的是右手坐标系：X 向右，Y 向上，Z 向屏幕外（相机看向 -Z 方向）。

第 1 篇我们把相机放在 z = 4：

ts 复制代码

this.camera.position.z = 4;

因为相机看向 -Z 方向，所以相机在 Z 正半轴时，才能看到原点处的物体。

太阳系案例里，我们用 CalcUtils.lookAt 让相机从斜上方看向原点：

ts 复制代码

CalcUtils.lookAt(
  this.camera,
  { x: 0, y: 4.2, z: 7.8 },  // 相机放哪儿
  { x: 0, y: 0, z: 0 },       // 往哪儿看
  { x: 0, y: 1, z: 0 }        // 哪边是"上"
);

这三个参数背后就是向量和矩阵在干活。

用 3D 节点来搭太阳系，本质上是把坐标系嵌套这件事摆在台面上。节点结构长这样：

text 复制代码

SolarRoot
  EarthOrbit        ← 地球公转的"局部宇宙"
    Earth           ← 局部位置固定，但跟着父节点转
    MoonOrbit       ← 月球公转的"局部宇宙"
      Moon          ← 局部位置固定，但叠了两层变换

你看到的月亮世界位置，是 EarthOrbit 和 MoonOrbit 两个坐标系叠加之后的结果。如果你把这段结构跑通了，以后碰到任何父子嵌套的 3D 场景，心里都会有底。

三、向量：既是位置，也是方向，还能算夹角

向量可以粗暴地理解为"带方向的数字"。在 3D 里，一个 { x, y, z } 可以当位置用，也可以当方向用，还可以表示两个点之间的位移。

举个例子，地球的世界坐标大概是这样的：

ts 复制代码

const earthWorld = { x: 1.94, y: 0, z: 1.94 };

从太阳（原点）指向地球的方向，就是两个位置相减：

ts 复制代码

const lightDirection = {
  x: earthWorld.x - 0,
  y: earthWorld.y - 0,
  z: earthWorld.z - 0
};

如果只关心方向、不关心距离，通常会做归一化（把长度变成 1）：

ts 复制代码

const length = Math.hypot(lightDirection.x, lightDirection.y, lightDirection.z);
const normalized = {
  x: lightDirection.x / length,
  y: lightDirection.y / length,
  z: lightDirection.z / length
};

向量的几个基本操作，不用背公式，知道它们是干嘛的就行：

操作	能干啥	什么时候用
加法	位移叠加	物体从 A 走到 B
减法	得到方向	从 A 指向 B
点乘	判断夹角大小	光照强弱、视线和法线的夹角
叉乘	得到垂直方向	计算法线、相机的"右方向"

这次太阳系调试光照的时候，向量就派上用场了。太阳在原点，地球在轨道上跑，光从太阳指向地球。一个球体只有朝向光源的那一面应该亮，背光面应该暗。这个关系用一句话就能说清楚：

text 复制代码

亮度 ≈ max(0, dot(表面法线, 光线方向))

这就是点乘的威力。点乘越接近 1 → 表面正对光线 → 越亮；接近 0 → 光线擦着表面过 → 比较暗；小于 0 → 光线在背面 → 当前看到的这一面就是黑的。

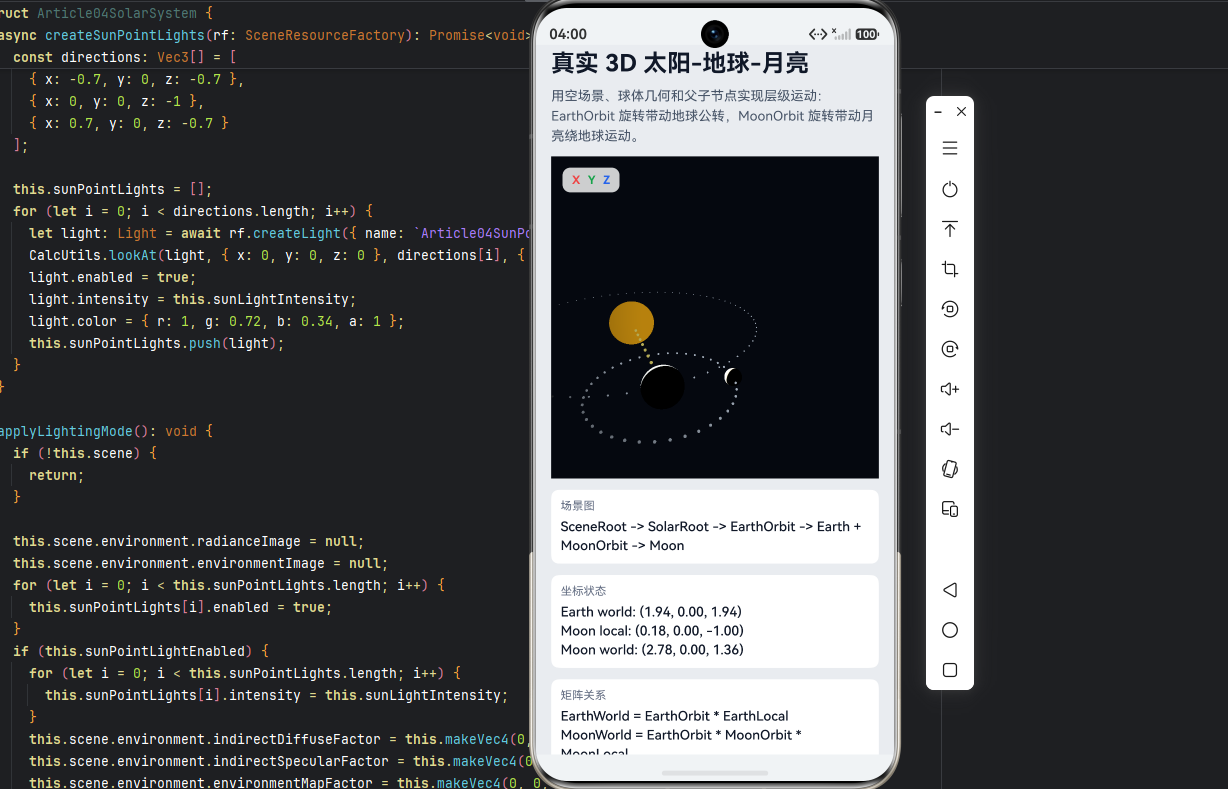

所以你会发现，当相机正好对着地球的背光面时，地球看起来是黑的------这不是 Bug，是实时光照的真实表现。不过作为教学 demo，地球长期黑着不利于观察，所以案例里加了三个辅助手段：

「受光面」相机视角：专门把相机转到能看见被照亮的那一侧
「太阳光强」滑条：把光源效果放大，看得更清楚
黄色点阵光线：用一串小点标出从太阳到地球的方向

那条黄色点阵不是真光线，是教学辅助线。它的位置是太阳到地球之间的插值：

ts 复制代码

const t = (i + 1) / (rayCount + 1);
this.lightRayDots[i].position = {
  x: earthWorld.x * t,
  y: 0,
  z: earthWorld.z * t
};

本质就是向量插值：从原点沿着地球的方向走一段。它不影响渲染，只负责告诉你"光是从这边打过来的"。

四、矩阵：平移、旋转、缩放怎么"打包"在一起

如果说向量是"表达位置和方向"的语言，那矩阵就是"表达怎么变"的语言。平移、旋转、缩放，在 3D 图形里都可以用一个矩阵来表示。

ArkGraphics 3D 不需要你手写矩阵，但你写的这些属性，背后都会被转成矩阵：

ts 复制代码

node.position = { x: 1, y: 0, z: 0 };
node.rotation = { x: 0, y: 0.7, z: 0, w: 0.7 };
node.scale = { x: 1, y: 1, z: 1 };

对应关系大致是这样的：

你写的代码	背后在做什么
`position`	构造一个平移矩阵
`rotation`	构造一个旋转矩阵（通过四元数转换）
`scale`	构造一个缩放矩阵
父子节点挂载	父矩阵 × 子矩阵

在之前的例子里，单个立方体的变换很适合用来理解 Model 矩阵：

ts 复制代码

this.cube.position = {
  x: this.translateX,
  y: this.translateY,
  z: 0
};

this.cube.scale = {
  x: this.scaleValue,
  y: this.scaleValue,
  z: this.scaleValue
};

this.cube.rotation = {
  x: 0,
  y: Math.sin(halfRadian),
  z: 0,
  w: Math.cos(halfRadian)
};

这个 demo 还手动算了一个局部点 (0.5, 0.5, 0.5) 经过缩放、旋转、平移之后的世界位置：

ts 复制代码

const scaledX = localX * this.scaleValue;
const scaledY = localY * this.scaleValue;
const scaledZ = localZ * this.scaleValue;

const rotatedX = scaledX * Math.cos(radian) + scaledZ * Math.sin(radian);
const rotatedZ = -scaledX * Math.sin(radian) + scaledZ * Math.cos(radian);

const worldX = rotatedX + this.translateX;
const worldY = scaledY + this.translateY;
const worldZ = rotatedZ;

这段代码其实就是在表达这个公式：

text 复制代码

world = Translate × RotateY × Scale × local

顺序很重要。矩阵乘法不满足交换律------先平移再旋转，和先旋转再平移，结果是完全不一样的。地球绕太阳转，就是靠这个顺序实现的。

如果直接让地球自己旋转，那是自转：

ts 复制代码

this.earth.rotation = this.makeYRotation(angle);

但如果让父节点 EarthOrbit 旋转，地球就会公转：

ts 复制代码

this.earth.position = { x: this.earthOrbitRadius, y: 0, z: 0 };
this.earthOrbit.children.append(this.earth);
this.earthOrbit.rotation = this.makeYRotation(this.earthAngle);

地球的局部位置没变，但它所在的"局部坐标系"在转。世界坐标 = 父节点矩阵 × 地球局部矩阵。

月亮同理，只是多套了一层：

ts 复制代码

this.moonOrbit.position = { x: this.earthOrbitRadius, y: 0, z: 0 };
this.earthOrbit.children.append(this.moonOrbit);

this.moon.position = { x: this.moonOrbitRadius, y: 0, z: 0 };
this.moonOrbit.children.append(this.moon);

月亮的最终世界位置不是简单的 moon.position，而是：

text 复制代码

MoonWorld = EarthOrbit × MoonOrbit × MoonLocal

这就是矩阵最实在的价值。你不需要自己手撸 4x4 矩阵，但必须理解父子节点就是在做矩阵乘法。否则哪天模型不在你预期的位置，或者子节点跟着父节点乱跑，你根本不知道从哪查起。

五、MVP：从 3D 世界到屏幕，中间经历了什么

3D 图形里有一个核心公式，叫 MVP：

text 复制代码

最终位置 = Projection × View × Model × 局部坐标

这三个矩阵各司其职：

矩阵	干什么的	ArkGraphics 里对应什么
Model	局部坐标 → 世界坐标	`Node` 的 position/rotation/scale
View	世界坐标 → 相机坐标	`Camera` 的位置和朝向
Projection	相机坐标 → 屏幕空间	相机的 FOV、near、far

好消息是：ArkGraphics 3D 已经把 MVP 的大部分工作封装好了 。你创建 Scene、创建 Camera，然后交给 Component3D：

ts 复制代码

this.sceneOpt = {
  scene: this.scene,
  modelType: ModelType.SURFACE
} as SceneOptions;

引擎会自动根据每个节点的变换、相机的视图矩阵和投影矩阵，把 3D 内容画到屏幕上。

但你还是得理解它，因为很多问题就出在 MVP 的某一环：

物体位置不对 ？先查 Model：node.position、node.rotation、node.scale、node.parent
物体存在但看不见 ？先查 View：camera.position、lookAt 有没有设对
物体被"切"掉一半？查 Projection：相机的 near/far 平面是不是太近了/太远了

太阳系案例里的几个视角按钮，本质上就是在改 View 矩阵：

ts 复制代码

setCameraView(mode: string): void {
  if (mode === 'top') {
    CalcUtils.lookAt(this.camera, { x: 0, y: 8.2, z: 0.1 }, { x: 0, y: 0, z: 0 }, { x: 0, y: 0, z: -1 });
    this.cameraMode = '俯视';
    return;
  }

  if (mode === 'lit') {
    CalcUtils.lookAt(this.camera, { x: 3.8, y: 2.2, z: 4.8 }, { x: 1.6, y: 0, z: -1.0 }, { x: 0, y: 1, z: 0 });
    this.cameraMode = '受光面';
    return;
  }

  CalcUtils.lookAt(this.camera, { x: 0, y: 4.2, z: 7.8 }, { x: 0, y: 0, z: 0 }, { x: 0, y: 1, z: 0 });
  this.cameraMode = '斜视';
}

同一个太阳系，Model 没变，只是相机的 View 变了，画面就完全不同。俯视适合看轨道形状，斜视适合感受空间深度，受光面适合观察光照方向。这个按钮比干讲"视图矩阵"直观多了。

六、搭个实验台：太阳-地球-月亮

建议你跟着一起边看边玩。虽然样式有点简陋，但它非常适合用来理解坐标、矩阵和父子变换------因为局部坐标、世界坐标、父子嵌套、相机视角、光照方向，全都在一个画面里。

创建流程不复杂：

创建空场景
创建相机
创建太阳的光源
创建太阳、地球、月亮的球体
用父子节点把轨道关系搭起来
每帧让 EarthOrbit 和 MoonOrbit 转一点
UI 上实时显示坐标变化

初始化代码大致长这样：

ts 复制代码

Scene.load()
  .then(async (result: Scene) => {
    this.scene = result;
    this.scene.environment.backgroundType = EnvironmentBackgroundType.BACKGROUND_NONE;

    let rf: SceneResourceFactory = this.scene.getResourceFactory();
    this.camera = await rf.createCamera({ name: 'Article04Camera' });
    this.camera.enabled = true;
    this.camera.clearColor = { r: 0.02, g: 0.03, b: 0.06, a: 1 };
    this.setCameraView('oblique');

    await this.createSunPointLights(rf);
    await this.createSolarSystem(rf);
    this.applyLightingMode();
    this.applyOrbitTransforms();

    this.sceneOpt = { scene: this.scene, modelType: ModelType.SURFACE } as SceneOptions;
  });

节点层级是核心：

ts 复制代码

this.solarRoot = await rf.createNode({ name: 'SolarRoot' });
this.scene.root.children.append(this.solarRoot);

this.earthOrbit = await rf.createNode({ name: 'EarthOrbit' });
this.solarRoot.children.append(this.earthOrbit);

this.earth = await this.createSphereNode(rf, 'Earth', 0.30, 32, earthMaterial);
this.earth.position = { x: this.earthOrbitRadius, y: 0, z: 0 };
this.earthOrbit.children.append(this.earth);

this.moonOrbit = await rf.createNode({ name: 'MoonOrbit' });
this.moonOrbit.position = { x: this.earthOrbitRadius, y: 0, z: 0 };
this.earthOrbit.children.append(this.moonOrbit);

this.moon = await this.createSphereNode(rf, 'Moon', 0.13, 24, moonMaterial);
this.moon.position = { x: this.moonOrbitRadius, y: 0, z: 0 };
this.moonOrbit.children.append(this.moon);

每一帧只需要改两个父节点的旋转：

ts 复制代码

this.earthOrbit.rotation = this.makeYRotation(this.earthAngle);
this.moonOrbit.rotation = this.makeYRotation(this.moonAngle);

这就是矩阵继承最直观的体现------地球和月亮都没有被直接设置世界坐标，它们的位置完全由父节点的旋转"带"着走。

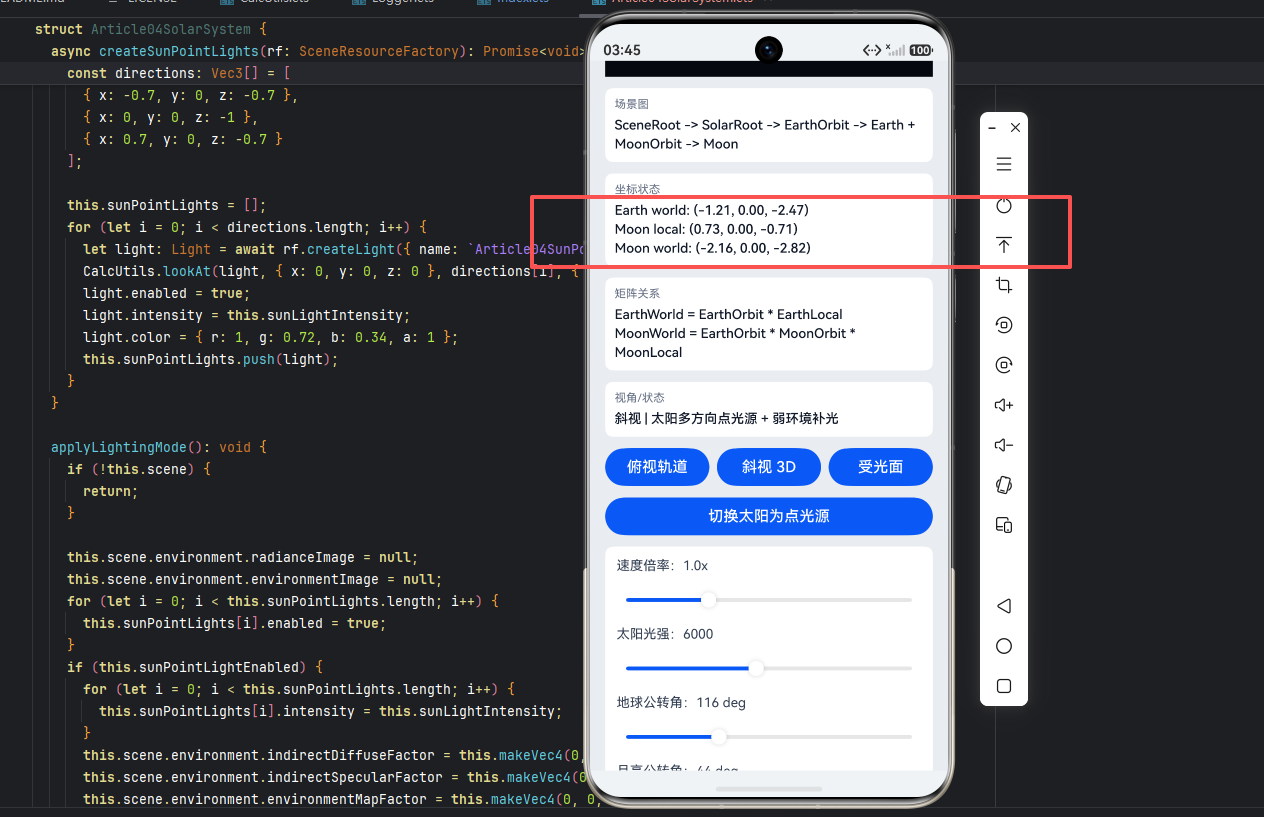

为了让数值变化看得见，案例里还手动算了 Earth world、Moon local 和 Moon world：

ts 复制代码

const earthWorld = this.rotateYPoint(this.earthOrbitRadius, 0, this.earthAngle);
const moonLocal = this.rotateYPoint(this.moonOrbitRadius, 0, this.moonAngle);
const moonWorld = this.rotateYPoint(
  this.earthOrbitRadius + moonLocal.x,
  moonLocal.z,
  this.earthAngle
);

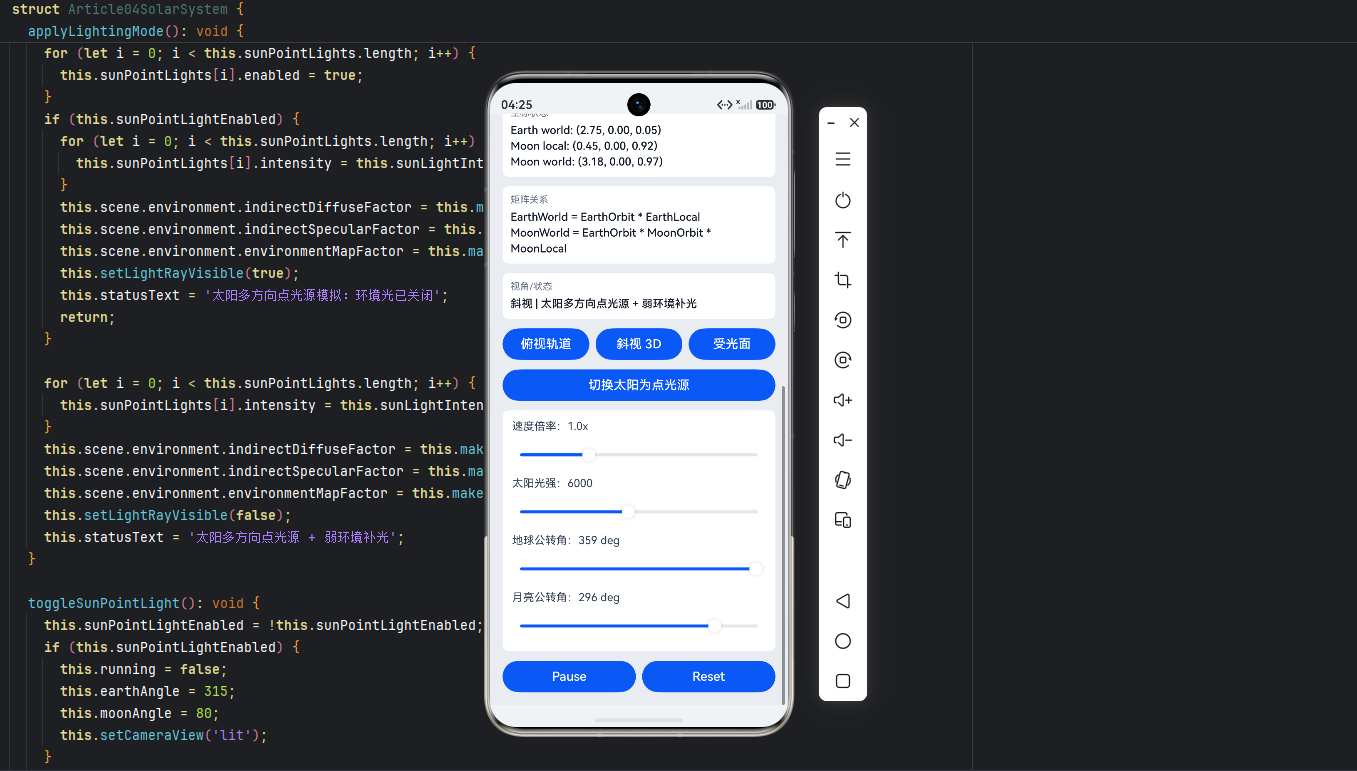

拖拽"地球公转角"和"月亮公转角"的时候，你可以亲眼看到：

地球世界坐标随 EarthOrbit 旋转变化
月亮局部坐标只描述它绕地球的位置
月亮世界坐标同时受地球公转和月亮公转影响

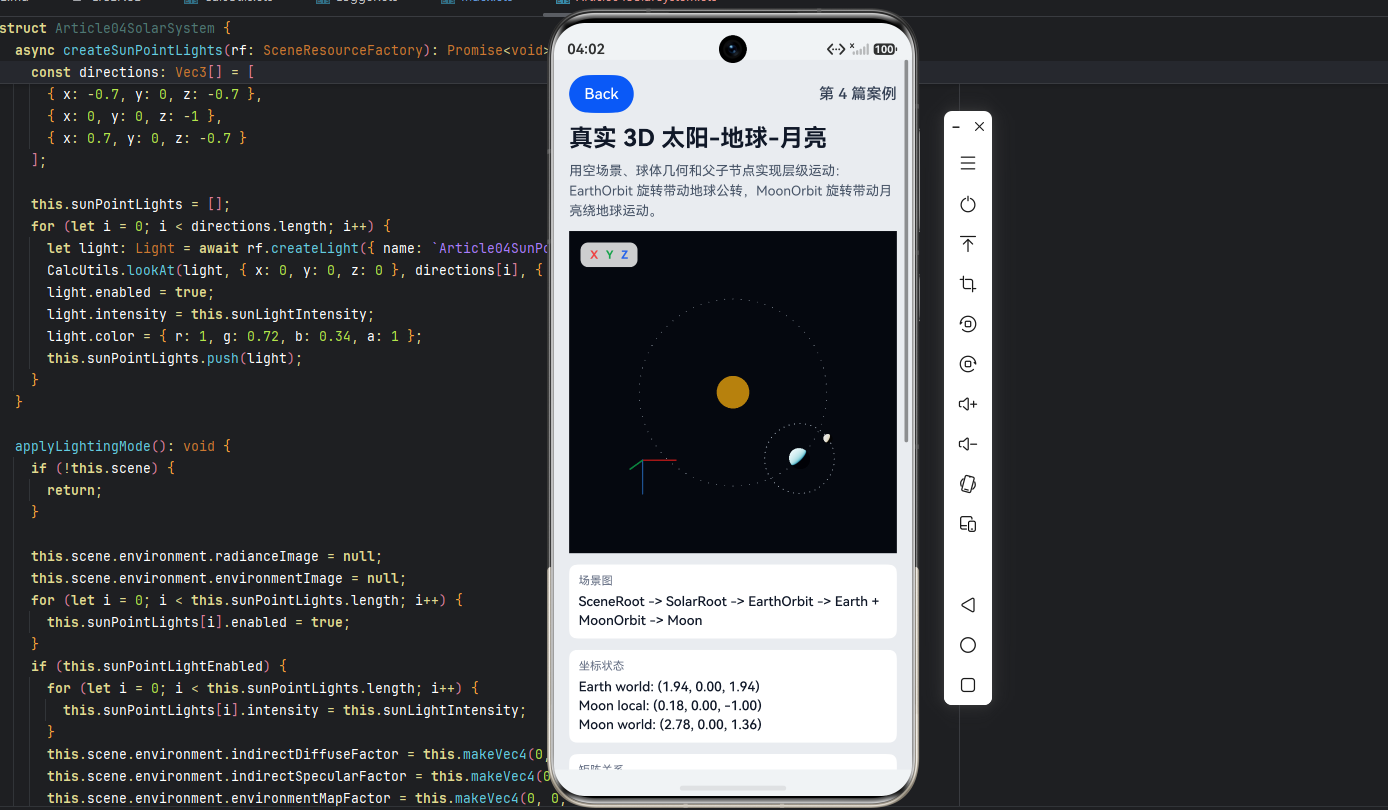

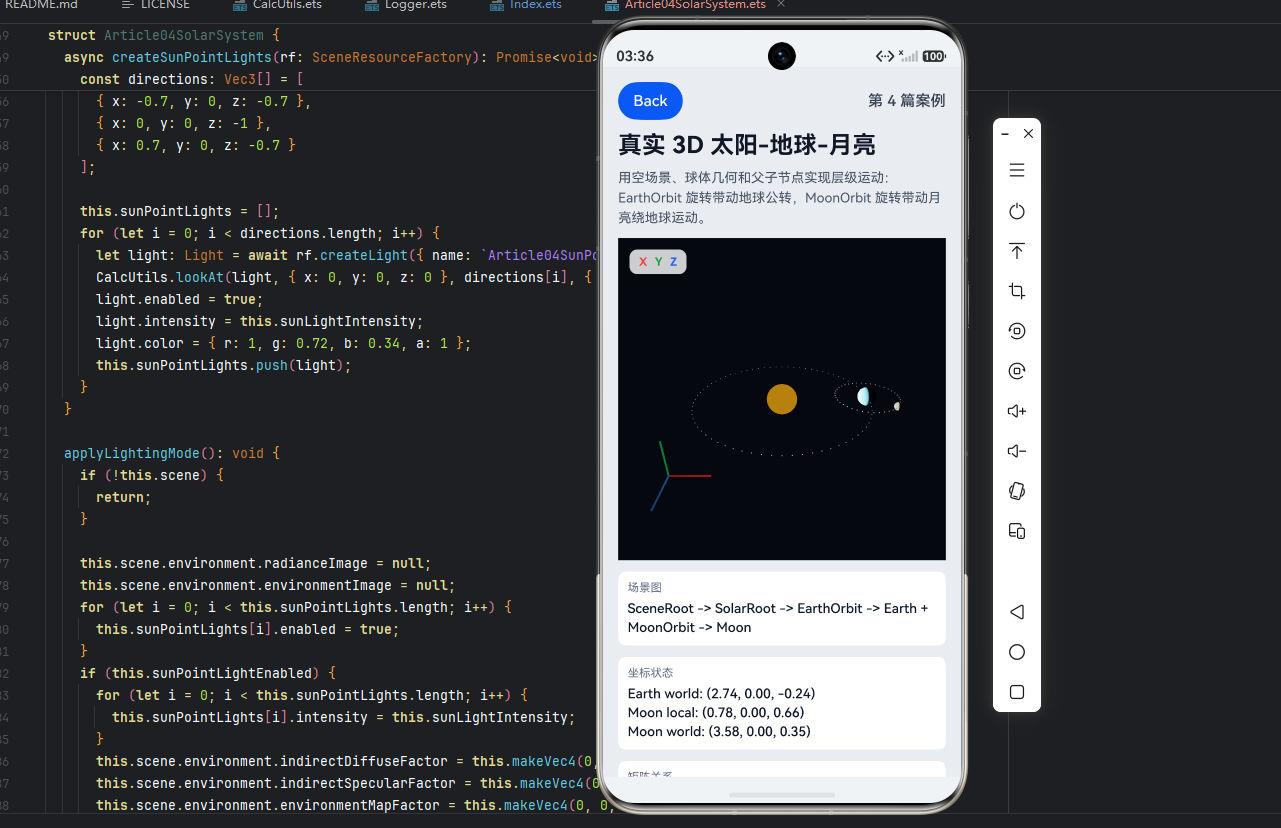

三个最适合截图的状态：

状态	适合观察什么
俯视轨道	XZ 平面的轨道形状、坐标数值变化
斜视 3D	空间层级、Y 轴深度、真实 3D 感
受光面	光照方向、点乘和明暗关系

建议你先看俯视，把轨道和坐标的关系看明白；再看斜视，感受 3D 空间；最后看受光面，理解光照方向怎么影响明暗。

七、五个最容易踩的坑

坑一：把局部坐标当成世界坐标

earth.position = { x: 2.75, y: 0, z: 0 } ------ 这不代表地球的世界坐标永远是 (2.75, 0, 0)，它只是说地球在父节点 EarthOrbit 里的局部位置是这个值。父节点一转，世界坐标就跟着变了。

坑二：搞乱父子节点的顺序

月亮不是直接挂在太阳下面，而是挂在 MoonOrbit 下面，MoonOrbit 又挂在 EarthOrbit 下面。这个结构决定了月亮会同时继承地球的公转和它自己绕地球的公转。挂错了层级，运动轨迹就全乱了。

坑三：以为相机只要挪位置就行

只改 camera.position 不处理朝向，画面很可能啥也看不见。CalcUtils.lookAt 的价值就在这里------它用 eye（相机在哪儿）、center（往哪儿看）、up（哪边是上）三个向量，帮你把相机姿态算好。

坑四：光照问题当成颜色问题

地球变黑了，不一定是材质坏了，很可能只是你刚好看到的是背光面。光照强弱和表面法线、光线方向的关系，背后就是点乘。调试光照的时候，可以先打开光线辅助线（案例里的黄色点阵），再切到"受光面"相机视角。

坑五：一上来就想手写矩阵

没必要。ArkGraphics 3D 已经通过 Node、Camera 和 Component3D 封装了大部分矩阵流程。你需要掌握的是每个属性影响哪一段：

text 复制代码

Node.position/rotation/scale → Model
Camera position/lookAt       → View
Camera projection            → Projection
Component3D                  → 输出到屏幕

最后

这一篇"数学浓度"比较大。如果你想要我概况成几句话，那就是：

坐标系是分层的：局部、世界、相机、屏幕，不是一回事。
向量是方向的语言：位置相减得方向，点乘解释光照强弱。
矩阵是变换的语言：平移、旋转、缩放和父子继承，都是矩阵乘法。
MVP 是渲染的流水线：Model 决定物体在哪儿，View 决定相机怎么看，Projection 决定怎么投到屏幕。

学习的过程不需要会推导所有公式，但希望你开始形成一种判断习惯：画面出问题时，先判断它是坐标问题、向量问题、矩阵问题，还是相机投影问题。这个判断建立起来之后，后面的旋转、四元数、场景图、相机交互、射线检测就不再是孤立的 API，而是一条完整的数学链路在不同环节的落地。

旋转为什么会有万向锁？为什么 ArkGraphics 3D 的节点旋转要用四元数？怎么让一个物体平滑地转向目标方向？这些都要建立在本篇的坐标和向量基础之上。我们后续见。
