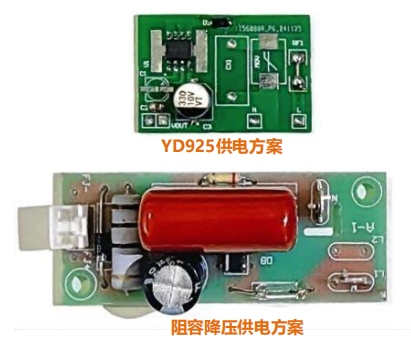

做直发器、风扇、电热毯这类小家电的工程师们，肯定都深有体会------在小家电电源设计里，阻容降压方案那可是出了名的"便宜但难用"。之前也有像KP3310SGA这类高压线性稳压芯片，能在一定程度上解决这些问题，可价格一直居高不下，让成本控制成了难题。不过现在YD925芯片推出后，无需改板，直接替换，BOM成本直降25%。
YD925 vs KP3310SGA 核心参数对比
| 参数 | YD925 | KP3310SGA | 差异说明 |
|---|---|---|---|
| 输出电压 | 5V (±3%) | 5V | 精度相当，满足MCU供电 |
| 输入电压 | 80~305VAC | 85~265VAC | YD925范围更宽，应对电网波动更强 |
| 最大电流 | 40mA (全波) / 25mA (半波) | 30mA | 全波模式下带载能力提升33% |
| 内置MOS耐压 | 650V | 650V | 同等雷击防护能力 |
| 封装 | SOP-8 | SOP-8 | 引脚兼容，直接替换 |
| 外围元件 | 2颗电解电容+1颗二极管 | 类似 | 方案成熟度相当 |
| 关键成本 | 芯片单价低25%+ | - | 核心优势 |
结论：YD925在性能上全面覆盖KP3310SGA，且全波模式带载能力更强，封装完全一致。
不改板替换实操
1）引脚定义对比
YD925 SOP-8引脚：
与KP3310SGA的关键差异：
-
YD925将高压MOS漏极分散到4个引脚（5-8脚），散热更好
-
第1脚为NC空脚，原KP3310SGA若有接元件可悬空或拆除
-
其余引脚功能完全对应
2）典型应用电路（直接替换）
半波整流方案（成本最低）：
**全波整流方案（带载40mA）：**将D3改为桥堆，带载能力从25mA提升至40mA，适合蓝牙模块+指示灯同时供电的场景。
实测性能：不只是便宜
1）启动速度（专利充电技术）
| 模式 | 启动时间 | 说明 |
|---|---|---|
| 全波整流 | 150-200ms | 市电正弦波全周期利用 |
| 半波整流 | 180-300ms | 成本优先方案，启动稍慢 |
对比：KP3310SGA典型启动时间300ms+，YD925全波模式快30%。
2） 保护功能（自恢复设计）
过温保护(TSD)：160°C关断，140°C恢复
过载保护(OLP)：输出电压跌落触发
欠压保护(UVLO)：VDD异常时保护
自恢复重启：故障解除后640ms自动重启实测表现：直发器应用中带电机堵转测试，YD925触发保护后自动恢复，无需人工断电重启。
3） EMI测试

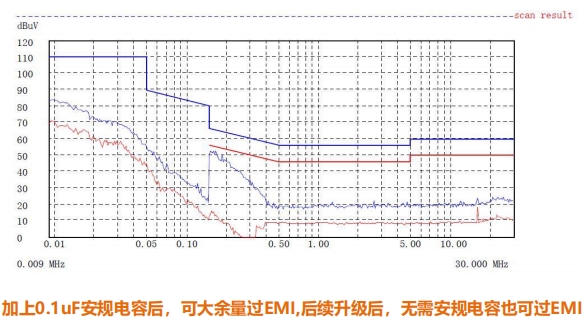

YD925在半波整流+0.1µF电容条件下即可通过EMI测试，无需额外共模电感，进一步压缩成本和体积。
快速替换检查清单
如果您正在使用KP3310SGA，按以下步骤验证YD925兼容性：
-
\] **封装确认**：现有PCB是否为SOP-8封装？→ 直接替换
-
\] **输出电流**：负载电流是否≤25mA（半波）或≤40mA（全波）？→ 满足则无需改板
-
\] **输出电容**：原输出电容是否≥100µF？→ YD925建议330µF/10V，纹波更低
适用场景与选型建议
强烈推荐替换：
-
直发器/卷发棒（5V MCU + 加热控制）
-
小风扇（5V电机驱动）
-
电热毯/电热垫（5V温控模块）
-
蓝牙红外感应灯（5V蓝牙模块，≤30mA）
建议评估后使用：
-
负载电流>40mA → 需改用全波方案或选型更大电流芯片
-
需要3.3V输出 → YD925固定5V输出，需后级LDO降压
总结：降本增效的最优解
| 维度 | 阻容降压 | KP3310SGA | YD925 |
|---|---|---|---|
| 成本 | ★★★★☆ | ★★☆☆☆ | ★★★★★ |
| 可靠性 | ★★☆☆☆ | ★★★★☆ | ★★★★☆ |
| 体积 | ★★☆☆☆ | ★★★★☆ | ★★★★★ |
| 生产便利性 | ★★☆☆☆ | ★★★★★ | ★★★★★ |
| 带载能力 | ★★★☆☆ | ★★★☆☆ | ★★★★☆ |
YD925芯片的核心价值：
-
即插即用：SOP-8封装与主流竞品兼容，无需重新画板
-
成本领先：芯片单价低25%，综合BOM成本优势更明显
-
性能升级：全波40mA带载能力，启动更快，保护更完善
-
供应安全：国产芯片，交期稳定，支持小批量快速验证
