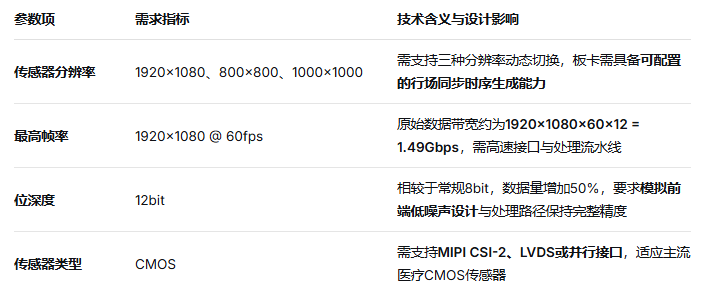

一、需求分析
这些指标在医疗设备中的典型应用包括高清电子内窥镜、手术导航摄像机、眼科成像仪、病理切片扫描仪等场景。
二、硬件架构设计：FPGA为核心的实时处理平台
2.1 核心架构选择：FPGA + ARM异构方案
基于1.49Gbps的持续数据流与医疗设备对低延迟、高可靠性 的要求，推荐采用 "FPGA为主处理+ARM为控制" 的异构架构：
- FPGA（现场可编程门阵列） ：承担所有像素级实时处理任务 ，包括Sensor配置、时序生成、去噪、色彩校正、格式转换等。FPGA的并行流水线架构可确保1080p60视频的零延迟处理（处理延迟<1行时间）。
- ARM处理器 ：运行嵌入式Linux/RTOS，负责系统控制、用户交互、网络通信、存储管理等非实时任务，通过高速总线（如AXI、PCIe）与FPGA交换控制命令与处理结果。
选型建议 ：可选用Xilinx Zynq UltraScale+系列 或Intel Cyclone V SoC系列，在单芯片内集成FPGA逻辑与多核ARM Cortex-A，显著降低PCB复杂度与功耗。
2.2 数据流设计与带宽保证

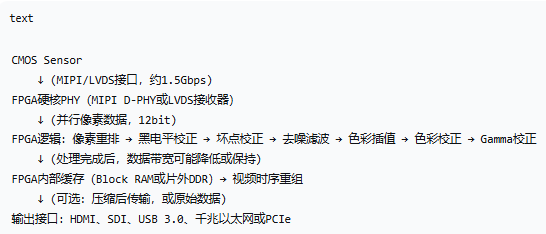

针对1080p60 12bit的数据流，系统内部数据路径设计如下：
2.3 关键接口电路设计
-
CMOS传感器接口 ：根据传感器型号选择物理层：
- MIPI CSI-2接口 ：采用FPGA内部的MIPI D-PHY硬核或外接电平转换芯片，支持最高2.5Gbps/lane，满足1080p60 12bit需求。
- LVDS/Sub-LVDS接口：适用于工业/医疗级高可靠性传感器，采用差分对走线，阻抗控制100Ω±10%。
- 并行接口：若传感器为并行输出，需注意数据线与时钟线的等长控制，确保建立/保持时间裕量。
-
传感器电源与时钟 ：提供低噪声LDO供电（PSRR>60dB@1MHz） ，时钟源采用低抖动振荡器（<1ps RMS），保证ADC采样质量。
三、图像处理算法与FPGA实现
3.1 预处理流水线

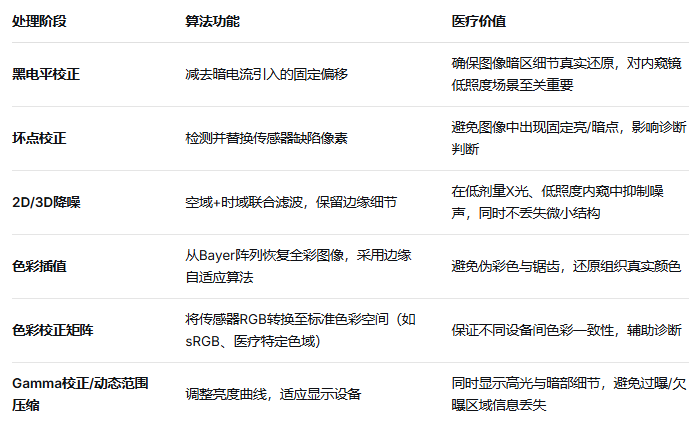

针对医疗图像对细节保真度的特殊要求，我们在FPGA中实现以下核心算法：
3.2 分辨率自适应与帧率控制
FPGA内实现可配置的行场同步计数器，根据寄存器设置自动切换：
- 时序生成：针对1920×1080、800×800、1000×1000分别生成对应的行同步（Hsync）、场同步（Vsync）及像素时钟。
- 帧率控制 ：通过场同步信号分频或DDR缓存读控制，实现60fps、30fps或更低帧率输出，适应不同显示与存储需求。
四、接口与系统集成
4.1 输入接口（连接CMOS传感器）
- 提供FPC连接器（0.5mm或1.0mm间距），适配常见医疗CMOS模组。
- 可编程电压（1.8V/2.5V/3.3V）输出，适应不同传感器I/O电平。
- 提供I²C或SPI接口，用于传感器寄存器配置（曝光、增益、帧率等）。
4.2 输出接口（连接主机或显示设备）
- HDMI 1.4/2.0：直接输出1080p60视频，用于实时显示。
- USB 3.0 ：采用UVC协议，使板卡被主机识别为标准摄像头，免驱接入。
- 千兆以太网 ：支持GigE Vision协议，用于远程传输或机器视觉系统集成。
- SDI（3G-SDI）：适用于手术室广播级视频系统。
- PCIe Gen2/3：用于插入式采集卡，实现高带宽无损传输。
4.3 控制接口
- UART/RS232：与医疗设备主控系统通信。
- GPIO：接收外部触发信号（如脚踏开关、同步脉冲），实现精确的图像捕获控制。
五、医疗设备合规性设计要点
5.1 电气安全与隔离
- 电源隔离 ：患者接触部分（如内窥镜摄像头）与主机之间需通过医疗级隔离电源模块实现加强绝缘，耐压≥4000VAC。
- 信号隔离 ：视频信号与传感器控制信号需通过数字隔离器（电容或磁耦），确保患者漏电流<10μA。
- 接地设计 ：遵循单点接地原则，避免地环路引入工频干扰。
5.2 EMC与抗干扰设计
- PCB布局：数字区域与模拟区域严格分割，敏感信号（传感器时钟、模拟电源）远离高速数字线。
- 屏蔽设计 ：板卡关键区域（ADC、时钟）增加屏蔽罩，减少辐射发射。
- 滤波 ：所有外部接口增加共模扼流圈与ESD保护器件，符合IEC 60601-1-2电磁兼容要求。
5.3 可靠性工程
- 元器件选型 ：全部选用工业级（-40℃~85℃）或医疗级认证元器件。
- 环境适应性 ：支持宽温工作（0~50℃） ，通过高温老化测试（48小时@60℃）。
- 长期稳定性：关键参数（如时钟频率、电源电压）留有至少20%的降额设计。

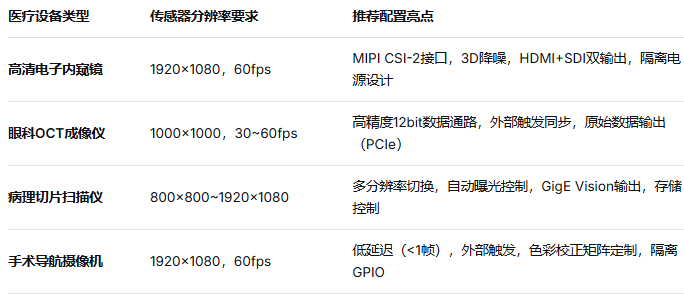

六、典型应用场景方案配置
七、定制开发服务流程
由你创科技提供从需求分析到量产交付的全流程定制服务：
- 需求分析与规格确认：与您共同明确传感器型号、接口类型、处理算法、输出格式等细节。
- 方案设计与评审：输出详细硬件框图、FPGA逻辑架构、物料清单，通过内部医疗合规评审。
- 原型开发与调试：完成PCB设计、制板、贴片，进行FPGA逻辑开发与系统联调，交付工程样片。
- 性能验证与优化：配合您进行图像质量评估、EMC测试、安规测试，针对性优化。
- 小批量试产与量产支持：提供生产文件、测试工装，协助导入量产。
由你创科技在医疗图像处理板卡领域拥有丰富的成功案例，曾为多家医疗设备企业定制内窥镜图像处理模块、手术摄像机采集卡等产品。我们严格遵循医疗设备开发流程，确保产品在图像质量、电气安全、长期可靠性方面满足临床使用要求。
