[Godot] 沃罗诺伊图生成算法

前言

在做策略类游戏的大地图时，我需要一套能程序化生成"板块感"明显的地图方案。之前我讲过泊松图的实现，经过我的研究，最终实现了一套基于泊松盘采样 → 德劳内三角剖分 → 沃罗诺伊图的地图生成算法，下面给大家分享我的实现思路。

整体流程大致如下：

泊松盘采样：在地图上均匀撒点，作为沃罗诺伊的种子
德劳内三角剖分：将散点连成三角网
沃罗诺伊图：由三角网的外心构造区域边界
噪声扰动：打碎笔直的边界线，让边界更自然
GPU 渲染：将所有内容绘制到纹理

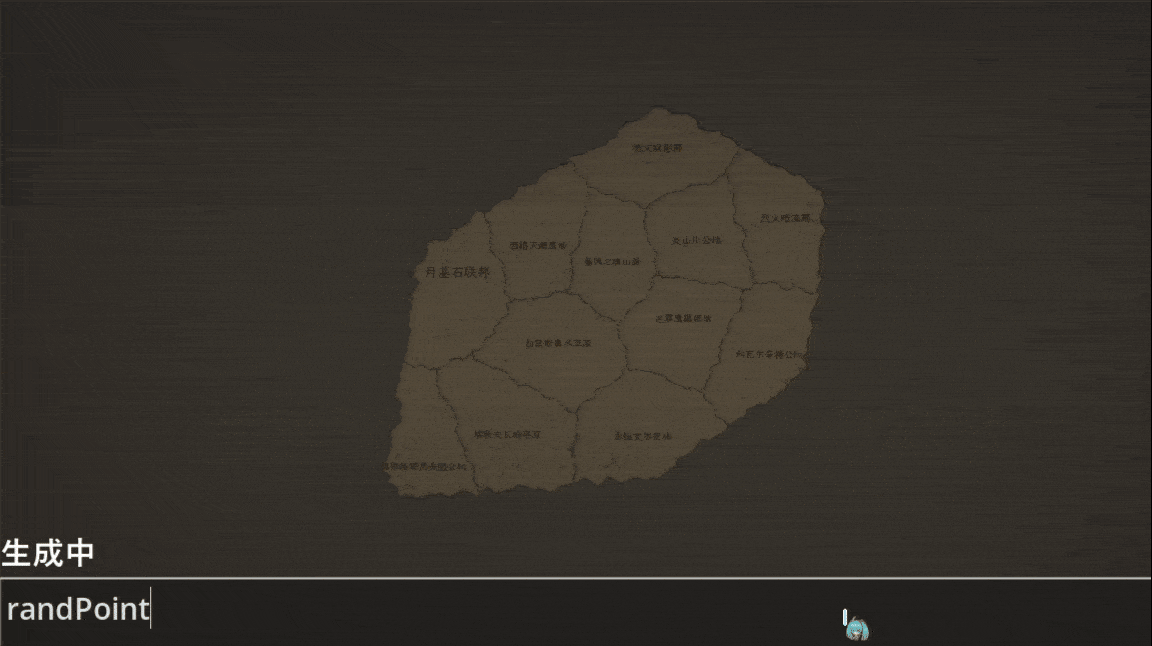

效果展示

说明：最终效果包含泊松盘采样、沃罗诺伊图分区、噪声扰动海岸线，以及着色渲染

泊松盘采样

算法讲解

如果随机撒点，点会扎堆，生成的区域大小会极度不均匀，视觉效果很差。

泊松盘采样（Poisson Disk Sampling） 保证每两个点之间的距离不小于半径 r，让点尽量均匀分布，同时保持一定的随机性------比规则网格自然，比纯随机均匀。

核心思路

维护一个"活跃点"列表，每次从中随机取一个点，尝试在其周围 [r, 2r] 范围内生成新点，若新点与所有已有点距离均 ≥ r，则接受；否则尝试失败，超过最大次数后将该点从活跃列表中移除。

cs 复制代码

private void Poisson()
{
    //注意我使用了全局points和场景节点testPoint，大家根据自己的需求来
    List<PointScript> activePoints = new();

    // 从中心出发
    var firstPoint = testPoint.Instantiate() as PointScript;
    firstPoint.Position = new Vector2(mapX / 2, mapY / 2);
    points.Add(firstPoint);
    activePoints.Add(firstPoint);

    while (activePoints.Count > 0 && points.Count < pointCount)
    {
        int index = (int)ScriptHelper.RandRange(_rng, 0, activePoints.Count - 1);
        var basePoint = activePoints[index];

        bool found = false;
        for (int i = 0; i < tryCount; i++)
        {
            float angle = ScriptHelper.Randf(_rng) * MathF.Tau;
            float dist = ScriptHelper.RandRange(_rng, radius, radius * 2f);
            Vector2 newPos = basePoint.Position + new Vector2(Mathf.Cos(angle), Mathf.Sin(angle)) * dist;

            // 边界检测
            if (newPos.X < 0 || newPos.X > mapX || newPos.Y < 0 || newPos.Y > mapY) continue;

            // 距离检测
            bool valid = points.All(p => p.Position.DistanceTo(newPos) >= radius);
            if (valid)
            {
                var point = testPoint.Instantiate() as PointScript;
                point.Position = newPos;
                points.Add(point);
                activePoints.Add(point);
                found = true;
                break;
            }
        }

        if (!found) activePoints.RemoveAt(index);
    }
}

扩展点生成

泊松盘采样给我们一堆内部种子点，但这些点的凸包边界是折线感很强的多边形，直接用作海岸线太生硬。这一步的目标是：把凸包向外"撑开"，再用噪声打碎，得到自然的陆地轮廓。

思路

对所有种子点求凸包，得到边界点集
对每个边界点，沿指向外侧的方向，左右各偏转一个角度，各生成一个新扩展点
对所有扩展点再求一次凸包，得到更大的边界多边形
对凸包的每条边做噪声扰动，打碎直线感

扩展点公式

对每个边界点 P P P，设地图中心为 C C C，方向向量 d ⃗ = normalize ( P − C ) \vec{d} = \text{normalize}(P - C) d =normalize(P−C)，基础角为：

θ = atan2 ( d ⃗ . y , d ⃗ . x ) \theta = \text{atan2}(\vec{d}.y,\ \vec{d}.x) θ=atan2(d .y, d .x)

在基础角左右各偏转 angleOffset 度，向外延伸距离 dist，生成两个扩展点：

P A = P + ( cos ⁡ ( θ + Δ θ ) , sin ⁡ ( θ + Δ θ ) ) × d i s t P_A = P + (\cos(\theta + \Delta\theta),\ \sin(\theta + \Delta\theta)) \times dist PA=P+(cos(θ+Δθ), sin(θ+Δθ))×dist

P B = P + ( cos ⁡ ( θ − Δ θ ) , sin ⁡ ( θ − Δ θ ) ) × d i s t P_B = P + (\cos(\theta - \Delta\theta),\ \sin(\theta - \Delta\theta)) \times dist PB=P+(cos(θ−Δθ), sin(θ−Δθ))×dist

cs 复制代码

private List ExpandPoints(List hullPoints)
{
    List newPoints = new();

    // 计算中心
    Vector2 center = Vector2.Zero;
    foreach (var p in hullPoints) center += p;
    center /= hullPoints.Count;

    foreach (var point in hullPoints)
    {
        Vector2 dir = (point - center).Normalized();
        float baseAngle = Mathf.Atan2(dir.Y, dir.X);
        float rad = Mathf.DegToRad(angleOffst);   // 偏转角度

        float angleA = baseAngle + rad;
        float angleB = baseAngle - rad;

        newPoints.Add(point + new Vector2(Mathf.Cos(angleA), Mathf.Sin(angleA)) * dist);
        newPoints.Add(point + new Vector2(Mathf.Cos(angleB), Mathf.Sin(angleB)) * dist);
    }

    return newPoints;
}

组合：凸包 + 噪声扰动 → 最终陆地边界（海岸线）

cs 复制代码

private (Vector2[] boundarys, Vector2 center) IterateExpand()
{
    // 1. 对种子点求凸包
    var hull = Geometry2D.ConvexHull(points.Select(p => p.Position).ToArray());

    // 2. 扩展点 → 再求凸包
    var expanded = ExpandPoints(hull.ToList());
    var boundarys = Geometry2D.ConvexHull(expanded.ToArray());

    // 3. 对凸包每条边做噪声扰动（噪声扰动代码在下面会讲）
    var noiseMap = new FastNoiseLite { Seed = Seed, Frequency = 0.02f,
                                       NoiseType = FastNoiseLite.NoiseTypeEnum.Simplex };
    var newBoundarys = new List();

    for (int i = 0, j = boundarys.Length - 1; i < boundarys.Length; j = i++)
        newBoundarys.AddRange(NoiseDisturBance(boundarys[j], boundarys[i], noiseMap, 10, 15));

    // 4. 计算重心，并按极角重新排序（保证多边形顶点顺序正确）
    float cx = newBoundarys.Average(p => p.X);
    float cy = newBoundarys.Average(p => p.Y);
    newBoundarys.Sort((a, b) =>
        Math.Atan2(a.Y - cy, a.X - cx).CompareTo(Math.Atan2(b.Y - cy, b.X - cx)));

    return (newBoundarys.ToArray(), new Vector2(cx, cy));
}

为什么最后要重新排序？

噪声扰动在每条边上插入了大量中间点，这些点的顺序可能被打乱，直接用作多边形会出现自交。按极角排序可以保证顶点绕中心单调排列，确保多边形合法。

这个 boundarys 就是最终用于裁剪沃罗诺伊格子的陆地边界，也是渲染陆地 Polygon2D 的轮廓。

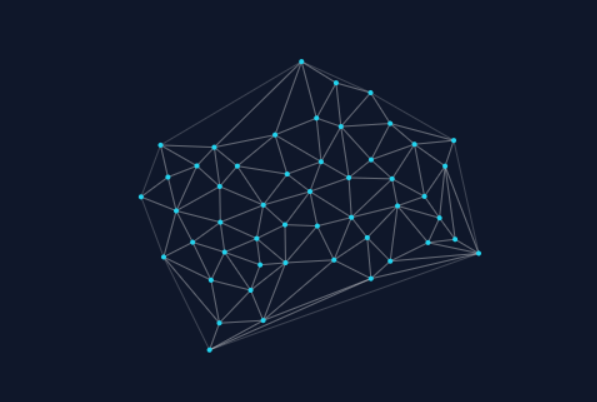

德劳内三角剖分

介绍

德劳内三角剖分（Delaunay Triangulation）是把一组散点连成三角形网格的方法，它满足一个关键性质：任意三角形的外接圆内部不包含其他点。

这个性质让三角形尽量"胖"，避免出现又细又长的三角形，在图形学里非常重要。

代码

Godot 内置了 Geometry2D.TriangulateDelaunay()，直接调用即可，返回三角形顶点的索引数组，每 3 个为一组：

cs 复制代码

int[] triangleIndex = Geometry2D.TriangulateDelaunay(pointsArray);
// triangleIndex[0], [1], [2] → 第一个三角形的三个顶点索引
// triangleIndex[3], [4], [5] → 第二个三角形 ...

沃罗诺伊图（核心）

原理

沃罗诺伊图和德劳内三角剖分互为对偶图：

德劳内三角剖分的每个顶点，对应沃罗诺伊图的一个区域
德劳内三角剖分的每个三角形 ，对应沃罗诺伊图的一个顶点（外心）

因此，构造沃罗诺伊图的关键是：计算每个德劳内三角形的外心，然后将相邻三角形的外心依次连线。

外心的数学推导

三角形的外心，是三条边的垂直平分线的交点，也是三角形外接圆的圆心。

设三角形三顶点为 A ( x 1 , y 1 ) A(x_1, y_1) A(x1,y1)， B ( x 2 , y 2 ) B(x_2, y_2) B(x2,y2)， C ( x 3 , y 3 ) C(x_3, y_3) C(x3,y3)，令：

d = 2 [ x 1 ( y 2 − y 3 ) + x 2 ( y 3 − y 1 ) + x 3 ( y 1 − y 2 ) ] d = 2\left[x_1(y_2 - y_3) + x_2(y_3 - y_1) + x_3(y_1 - y_2)\right] d=2[x1(y2−y3)+x2(y3−y1)+x3(y1−y2)]

q A = x 1 2 + y 1 2 , q B = x 2 2 + y 2 2 , q C = x 3 2 + y 3 2 q_A = x_1^2 + y_1^2, \quad q_B = x_2^2 + y_2^2, \quad q_C = x_3^2 + y_3^2 qA=x12+y12,qB=x22+y22,qC=x32+y32

则外心坐标为：

O x = q A ( y 2 − y 3 ) + q B ( y 3 − y 1 ) + q C ( y 1 − y 2 ) d O_x = \frac{q_A(y_2 - y_3) + q_B(y_3 - y_1) + q_C(y_1 - y_2)}{d} Ox=dqA(y2−y3)+qB(y3−y1)+qC(y1−y2)

O y = q A ( x 3 − x 2 ) + q B ( x 1 − x 3 ) + q C ( x 2 − x 1 ) d O_y = \frac{q_A(x_3 - x_2) + q_B(x_1 - x_3) + q_C(x_2 - x_1)}{d} Oy=dqA(x3−x2)+qB(x1−x3)+qC(x2−x1)

cs 复制代码

//计算三角形外心
private Vector2 CalculateOuterCenter(Vector2 A, Vector2 B, Vector2 C)
{
    float d = 2 * (A.X * (B.Y - C.Y) + B.X * (C.Y - A.Y) + C.X * (A.Y - B.Y));

    float qA = A.X * A.X + A.Y * A.Y;
    float qB = B.X * B.X + B.Y * B.Y;
    float qC = C.X * C.X + C.Y * C.Y;

    float x = (qA * (B.Y - C.Y) + qB * (C.Y - A.Y) + qC * (A.Y - B.Y)) / d;
    float y = (qA * (C.X - B.X) + qB * (A.X - C.X) + qC * (B.X - A.X)) / d;

    return new Vector2(x, y);
}

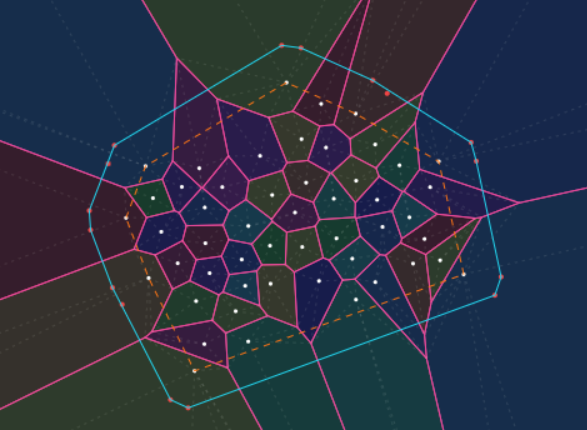

可视化演示:

构造过程

遍历所有三角形，计算每个三角形的外心，并记录每个原始点 拥有哪些外心；再将每个点的所有外心按角度排序后依次连线，就得到了它的沃罗诺伊多边形。

cs 复制代码

// 1. 统计每个点关联的所有外心
Dictionary<int, List<Vector2>> pointOutCenters = new();

for (int i = 0; i < triangleIndex.Length; i += 3)
{
    int idA = triangleIndex[i], idB = triangleIndex[i+1], idC = triangleIndex[i+2];
    Vector2 outerCenter = CalculateOuterCenter(
        pointsArray[idA], pointsArray[idB], pointsArray[idC]);

    pointOutCenters[idA].Add(outerCenter);
    pointOutCenters[idB].Add(outerCenter);
    pointOutCenters[idC].Add(outerCenter);
}

// 2. 对每个点，将其外心集合按极角排序，然后连线
foreach (var (pointID, outCenters) in pointOutCenters)
{
    Vector2 origin = pointsArray[pointID];
    outCenters.Sort((a, b) =>
        Math.Atan2(a.Y - origin.Y, a.X - origin.X)
            .CompareTo(Math.Atan2(b.Y - origin.Y, b.X - origin.X)));

    for (int i = 0, j = outCenters.Count - 1; i < outCenters.Count; j = i++)
        result.Add((outCenters[i], outCenters[j]));
}

处理边界外心

地图边缘的三角形只有一个邻居，它们的"外心"会跑到地图外面去。处理方式是：从边界边的中点出发，沿外法线方向延伸一个极远点，封闭边界区域。

cs 复制代码

// 找到只有一侧三角形的边（边界边）
if (edgeCount.Value.Count == 1)
{
    Vector2 mid = (pointsArray[edge.Item1] + pointsArray[edge.Item2]) / 2;
    Vector2 dir = (outCenter - mid).Normalized();

    // 确保方向朝外
    if ((pointsArray[insideIdx] - mid).Dot(dir) > 0) dir = -dir;

    // 延伸极远点
    Vector2 farPoint = outCenter + dir * 50000f;
    pointOutCenters[edge.Item1].Add(farPoint);
    pointOutCenters[edge.Item2].Add(farPoint);
}

裁剪到边界多边形

为了生成我们需要的大陆，我们需要用 Geometry2D.IntersectPolygons() 把每个多边形按扩展点生成的海岸线裁剪到陆地范围内：

cs 复制代码

var cutOut = Geometry2D.IntersectPolygons(cellPolygon, boundarys);

噪声扰动海岸线

直线的边界看起来很假，用 Simplex 噪声对每段边界线做法向扰动，让海岸线更自然：

原理

在线段 A B AB AB 上均匀采样若干中间点，对每个中间点沿法向量偏移一个噪声值：

P i ′ = P i + n ⃗ × noise ( P i ) × strength P'_i = P_i + \vec{n} \times \text{noise}(P_i) \times \text{strength} Pi′=Pi+n ×noise(Pi)×strength

其中 n ⃗ \vec{n} n 是线段方向的法向量（旋转 90°）， noise \text{noise} noise 是 2D Simplex 噪声。

cs 复制代码

private List<Vector2> NoiseDisturBance(Vector2 a, Vector2 b, FastNoiseLite noiseMap,
                                        int sampleDist, float strength)
{
    var pts = new List<Vector2>();
    int step = Math.Max(1, (int)a.DistanceTo(b) / sampleDist);

    var dir = (b - a).Normalized();
    var normal = new Vector2(-dir.Y, dir.X);  // 法向量

    for (int s = 0; s <= step; s++)
    {
        var p = a.Lerp(b, (float)s / step);
        // 首尾不偏移，保证端点准确
        if (s > 0 && s < step)
            p += normal * noiseMap.GetNoise2D(p.X, p.Y) * strength;
        pts.Add(p);
    }
    return pts;
}

GPU 渲染到纹理

所有绘制操作放在一个 SubViewport 里，最终提取为 Texture2D，渲染完毕后立即释放 Viewport，避免内存泄漏：

cs 复制代码

//大家可以根据自己的需求设置颜色
private async Task<Texture2D> DrawLand(Vector2[] boundarys, List<(Vector2, Vector2)> lines)
{
    var vp = new SubViewport();
    vp.Size = new Vector2I(mapX, mapY);
    AddChild(vp);

    // 海洋底色
    var sea = new ColorRect { Size = new Vector2I(mapX, mapY) };
    sea.Color = new Color(0.804f, 0.776f, 0.639f, 0.6f);
    vp.AddChild(sea);

    // 陆地多边形
    var land = new Polygon2D { Polygon = boundarys };
    land.Color = new Color(0.704f, 0.676f, 0.539f, 1);
    vp.AddChild(land);

    // 绘制沃罗诺伊边界线（噪声扰动后）
    foreach (var line in lines)
    {
        var lineNode = new Line2D();
        lineNode.Points = NoiseDisturBance(line.Item1, line.Item2, noiseMap, 5, 10).ToArray();
        lineNode.DefaultColor = new Color(0.278f, 0.220f, 0.059f);
        lineNode.Width = 1;
        vp.AddChild(lineNode);
    }

    // 等待 GPU 完成渲染
    vp.RenderTargetUpdateMode = SubViewport.UpdateMode.Always;
    await ToSignal(RenderingServer.Singleton, "frame_post_draw");
    await ToSignal(RenderingServer.Singleton, "frame_post_draw");

    var image = vp.GetTexture().GetImage();
    vp.QueueFree();
    return ImageTexture.CreateFromImage(image);
}

注意：frame_post_draw 需要等待两帧，第一帧提交指令，第二帧才能保证纹理已写入

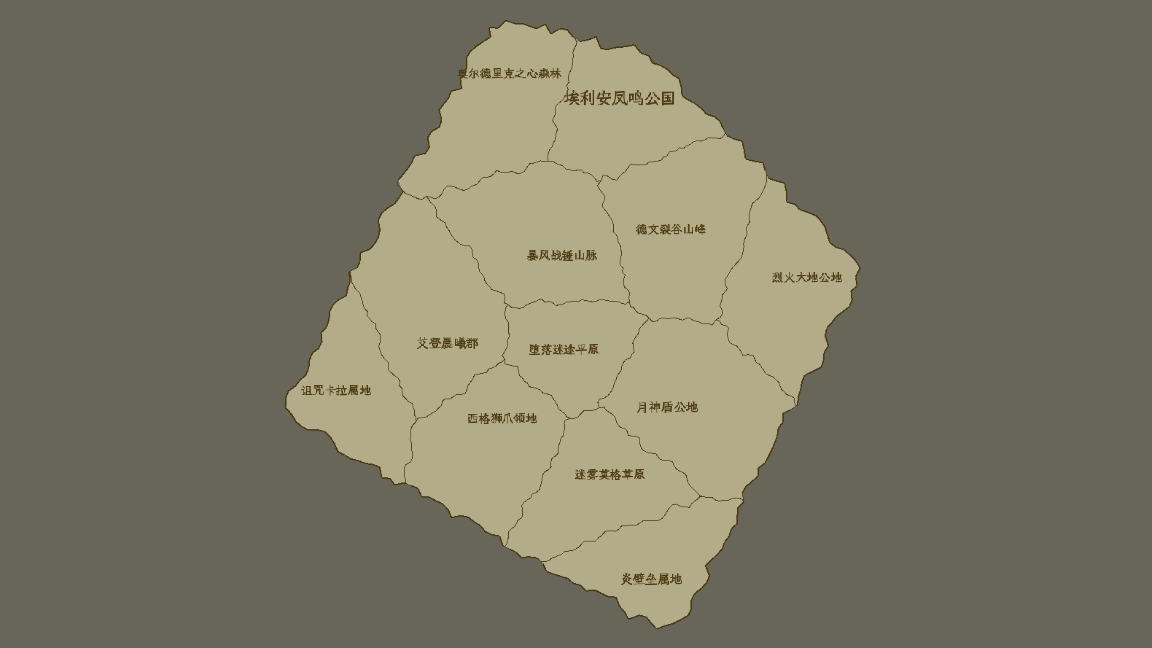

最终效果

程序生成结果 :

加入Shader后 :

如果大家需要的话可以在GodotShaders找到我发布的shader代码

结尾

整个流程的核心链路是：

泊松盘（均匀散点）→ 德劳内（连三角网）→ 外心连线（沃罗诺伊）→ 噪声扰动（自然化）→ SubViewport 渲染

每一步都可以独立替换或调参，比如调整噪声强度可以控制海岸线的弯曲程度，这里只是给大家分享一下核心的算法实现思想，很多代码没有放出来，如果只是这么多的话会有一堆问题需要解决，大家可以根据自己的需求进行研究和修改
