Block底层实现

在main函数中书写如下代码:

int main(int argc, const char * argv[]) {
  @autoreleasepool {
    void(^block)(void) = ^{
      printf("block~~~\n");
    };
    block();
  }
  return 0;
}

接下来我们在终端cd进入文件目录，执行

clang -rewrite-objc main.m -o main.cpp将OC文件编译为C++文件。

main.cpp文件内容删除掉其他系统代码之后，核心部分如下：

struct __main_block_impl_0 {
    struct __block_impl impl;
    struct __main_block_desc_0* Desc;

    __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
        impl.isa = &_NSConcreteStackBlock;
        impl.Flags = flags;
        impl.FuncPtr = fp;
        Desc = desc;
    }
};

static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
    printf("block~~~\n");
}

static struct __main_block_desc_0 {
    size_t reserved;
    size_t Block_size;
} __main_block_desc_0_DATA = {0, sizeof(struct __main_block_impl_0)};

int main(int argc, const char * argv[]) {

    void (*block)(void) =
    ((void (*)())&__main_block_impl_0(
        (void *)__main_block_func_0,
        &__main_block_desc_0_DATA));

    ((void (*)(__block_impl *))((__block_impl *)block)->FuncPtr)((__block_impl *)block);

    return 0;
}

观察上面代码可以看到，Block本质是一个结构体对象。核心结构如下：

struct __block_impl {//不block基础结构体，可以理解为所有block的父结构体
    void *isa;//指向不Block类型
    int Flags;//block标识
    int Reserved;//预留字段
    void *FuncPtr;//block执行函数
};

struct __main_block_impl_0 //block结构体
void(^block)(void)

static void __main_block_func_0(...)//block被执行函数
  ^{
	printf("block~~~\n");
}

struct __main_block_desc_0//block描述结构，记录block大小，复制函数，销毁函数

block执行过程：

block();//实际编译如下
((__block_impl* )block)->FuncPtr(...)

block本质就是结构体加函数指针

我们看一下核心部分：

struct __main_block_impl_0 tmp = __main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA);//创建一个Block结构体对象，可以理解为 Block tmp;
struct __main_block_impl_0 *blk = &tmp;

Tmp:block对象

__main_block_func_0:block中的代码

__main_block_desc_0_DATA:block描述信息

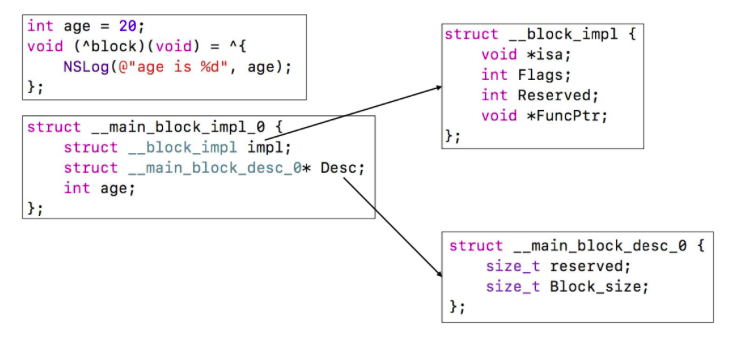

假设一个block中捕获了一个int类型的变量，那么其C语言实现如下：

__main_block_func_0//clang自动生成的函数名

static void __main_block_func_0(struct __main_block_impl_0*__scelf) {
  printf("block~~~\n");
}

__文件名_block_func_编号

全局变量捕获

#import <Foundation/Foundation.h>
int c = 1000;
static int d = 10000;

int main(int argc, const char * argv[]) {
  @autoreleasepool {
    int a = 10;
    static int b = 100;
    void (^block)(void) = ^{
      NSLog(@"a = %d", a);
      NSLog(@"b = %d", b);
      NSLog(@"c = %d", c);
      NSLog(@"d = %d", d);
    };
    a = 20;
    b = 200;
    c = 2000;
    d = 20000;
    block();
  }
  return 0;
}

输出结果如下：

通过终端转换为C++代码如下：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  int a;
  int *b;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _a, int *_b, int flags=0) : a(_a), b(_b) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

我们可以看见block中只捕获了两个变量，原因如下：

• 全局变量捕获

因为是全局变量，无论静态全局变量或者是全局普通变量，在哪里都可以被直接访问，所以在block内部即便是不进行捕获也可以直接访问，所以我们打印这些变量时就是最新的值

• 静态局部变量的捕获

定义的静态全局变量b被block捕获之后，在block结构体之中是以int* b的形式存储的，也就是说block捕获的其实是变量b的地址，在block内部是通过b的地址去获取修改b的值，所以block的外更改b的值会影响block内部捕获的b的值，block内部更改b的值也会影响block外面b的值。

• 普通局部变量的捕获

普通局部变量的捕获就是在一个函数或者代码块中定义类似的auto类型的变量，和局部变量不同的是，普通局部变量被block捕获后，在block底层结构体中是以int a,形式存储的，值捕获，也就是内部重新创建了一个变量用来存储捕获的值，此时block内部于外部其实是两个不同的变量，存储着相同的值。

为什么这里只是存储值，不是存储地址呢，原因就是auto类型的变量出了作用域就被自动释放了，如果指针引用会造成悬空指针。

我们看一下下面这个问题：

- (void)blockTest{

    // 第一种
    void (^block1)(void) = ^{
        NSLog(@"%p",self);
    };

    // 第二种
    void (^block2)(void) = ^{
        self.name = @"Jack";
    };

    // 第三种
    void (^block3)(void) = ^{
        NSLog(@"%@",_name);//访问实例变量时，编译器会自动转换为self->_name
    };

    // 第四种
    void (^block4)(void) = ^{
        [self name];
    };
}

上述代码哪些捕获了self？

答案是全部捕获了self，OC的调用[self blockTest]时，底层都会被编译器转换成objc_msgSend(self, @selector(blockTest));可以看出，self实际是作为参数传给函数objc_msgSend的，也就是说在方法执行时，self的本质就是一个函数参数。在函数调用时，参数会被压入栈帧中，虽然self这个指针变量在方法结束后会被销毁，但是销毁的是栈上的指针变量self，而不是self指向的对象。

block类型总结

我们探索一下block的类：

int main(int argc, const char * argv[]) {
  @autoreleasepool {
    int num = 100;
    void (^block1)(void) = ^{
      NSLog(@"----");
    };
    NSLog(@"block1的类 ------ %@", [block1 class]);
    NSLog(@"block2的类 ------ %@", [^{
      NSLog(@"----%d", num);
    } class]);
    NSLog(@"block3的类 ------ %@", [[^{
      NSLog(@"----%d", num);
    } copy] class]);
  }
  return 0;
}

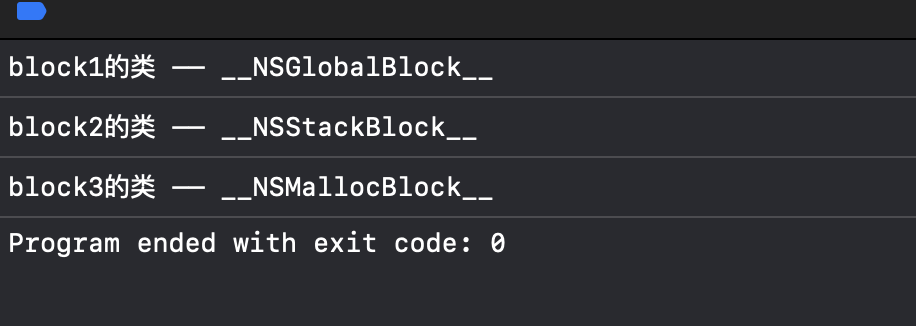

输出结果如下：

__NSGlobalBlock__

如果一个block中没有访问任何变量，那么该block就是__NSGlobalBlock__，在内存中是存在数据区的，即全局区或者静态区。__NSGlobalBlock__类型的block调用copy方法其实啥都没干。就相当于一个单例。

- (void)test{
    void (^block)(void) = ^{
        NSLog(@"-----");
    };
    NSLog(@"--- %@",[block class]);
    NSLog(@"--- %@",[[block class] superclass]);
    NSLog(@"--- %@",[[[block class] superclass] superclass]);
    NSLog(@"--- %@",[[[[block class] superclass] superclass] superclass]);
}

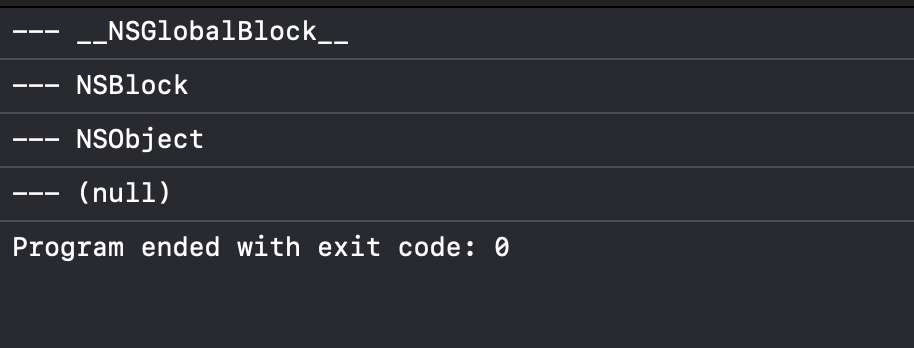

输出结果如下：

__NSStackBlock__

如果block捕获了局部变量，那么它就是一个__NSStackBlock__，他存储在栈区，栈区的特点就是自动释放，即他的内存不受开发者控制，系统自动释放。

NSMallocBlock__

一个__NSStackBlock__类型的block调用copy方法，那么就从栈上复制到堆上。如果对一个__NSMallocBlock__类型的变量做copy操作，那么该block的引用计数➕1。完整复制。

__NSStackBlock完整继承链：

__NSMallocBlock__

↓
__NSMallocBlock__//这一步其实在runtime内部存在，是中间的私有类

↓
NSBlock

↓
NSObject

四种自动将栈上操作复制到堆上的操作

1.Block做函数或方法的返回值

- (void(^)(void))createBlock {
  int num = 101;
  return ^{
    NSLog(@"zl");
  };
}

编译器会在返回前自动调用copy操作，将其从栈上复制到堆上。

2.将Block需要强引用时

如果我们将一个栈上的Block赋值给一个使用strong修饰符修饰的变量，编译器同样会自动复制到堆上。

- (void)test {
    int a = 10;
    // 定义一个 block，并赋值给一个强指针变量 myBlock
    void (^myBlock)(void) = ^{
        NSLog(@"a = %d", a);
    };
    myBlock();
}

当block被赋值给一个strong类型的变量时，ARC会确保block的内存安全，y因此自动将其复制到堆上。

3.当Block作为参数传给Cocoa API时

许多Cocoa API都要求传入的block必须是堆上的Block，如果传入栈上的系统会自动将其复制。

[UIView animateWithDuration:1.0f animations:^{
    // 这里传入的 block 会被自动复制到堆上
}];

Block在这里不是立即执行，而是被保存起来，如果block还是在栈上的话，函数返回时栈空间释放，block失效

4.当Block作为参数传给GCD的API时

GCD的API也要求block必须在堆上，这样才能在异步执行中长期有效。

dispatch_async(dispatch_get_main_queue(), ^{
	//传递给GCD的block会自动从栈上复制到堆上，便于在调度队列中安全的使用
});

Block属性在MRC与ARC下的写法区别

MRC环境下

建议使用copy：栈上的block不会自动复制到堆上，所以最好使用copy修饰

@property (nonatomic, copy) void(^block)(void);

避免因为栈内存释放导致的崩溃或未定义行为

ARC环境下

copy和strong都可以，编译器都会自动将其从栈上复制到堆上。

@property (strong, nonatomic) void (^block)(void);
@property (copy, nonatomic) void (^block)(void);

示例

typedef int (^mutiplierBlock)(int);
mutiplierBlock createMutiplierBlock(int factor);

int main(int argc, const char * argv[]) {
  @autoreleasepool {
    //调用创建block，捕获factor的值为5
    mutiplierBlock multiplier =  createMutiplierBlock(5);
    int result = multiplier(4);//调用block，虽然创建函数中的factor局部变量早已释放，但是值拷贝了复制本
    NSLog(@"result = %d", result);//输出结果为5 * 4
  }
  return 0;
}
//定义一个函数用于创建一个block，并捕获局部变量factor
mutiplierBlock createMutiplierBlock(int factor) {
  mutiplierBlock block = ^(int number) {//block执行变量捕获，值拷贝副本
    return factor * number;
  };
  return [block copy];//返回前将栈上的block拷贝到堆上
}

Block存储转换

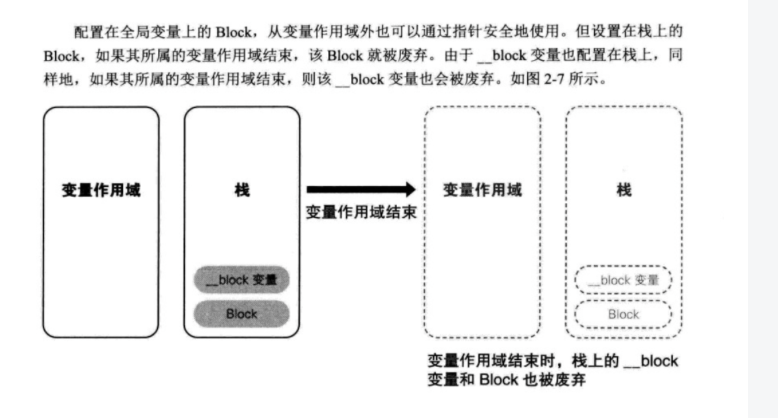

• 默认情况下，block在函数中创建时位于栈上，生命周期与局部变量类似。调用copy将其复制到栈上

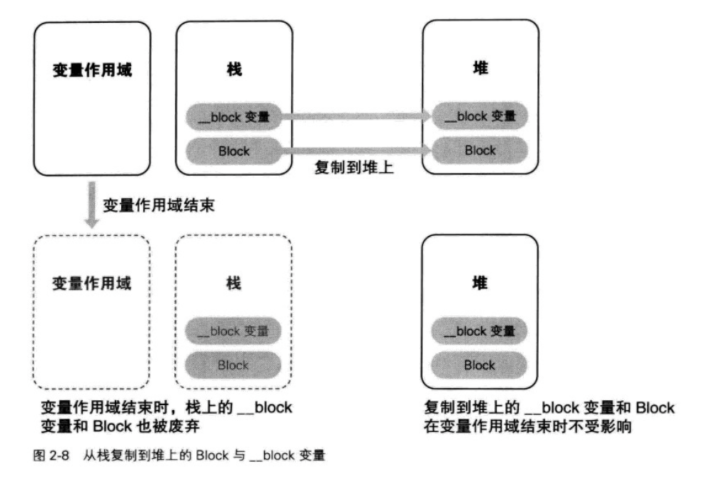

如图所示，被copy到堆上的block就是__NSConcreteMallocBlock类，多次重复拷贝不会导致重复复制，只是增加引用计数。

__block修饰符作用

常规的局部变量只能被block捕获初始值，在修改之后不会更新已捕获的值，使用静态局部变量的话，会消耗不必不要的内存，所以尽量不使用。使用__block关键字可以解决这个问题。

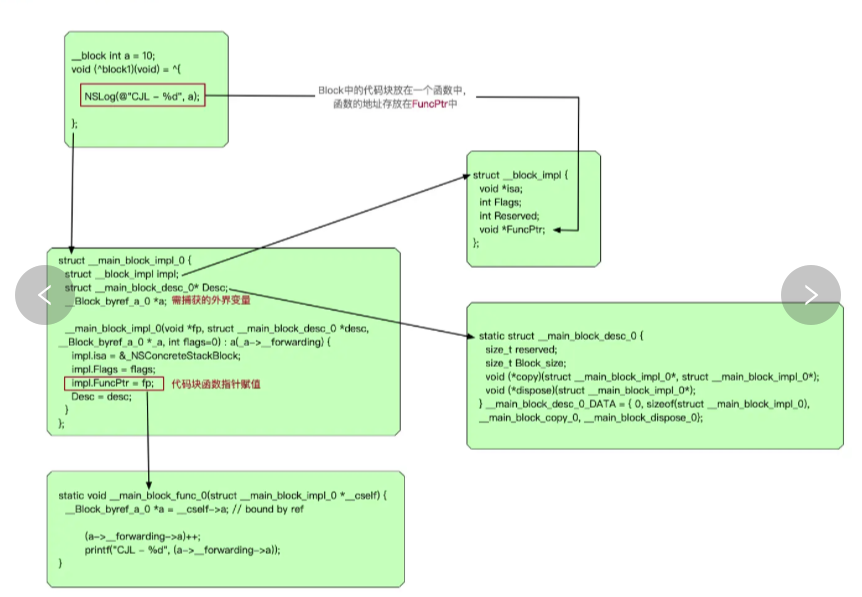

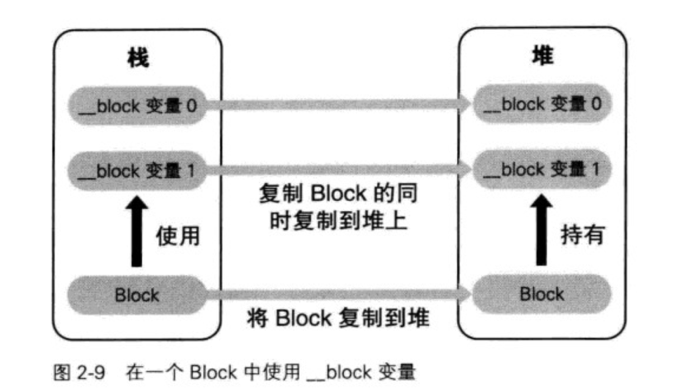

如果在一个Block中使用该修饰词，当该block从栈上复制到堆时，使用的所有__block变量也将全部从栈上复制到堆上，此时Block持有__block变量。

我们看一个例子：

__block int a = 10;
void (^block)(void) = ^{
    NSLog(@"%d",a);
};

编译器不会简单复制，而是生成一个byref结构体。

类似于__Block_byref_a

struct __Block_byref_a {
    void *__isa;
    __Block_byref_a *__forwarding;
    int __flags;
    int __size;
    int a;
};//Block捕获的是__Block_byref_a *

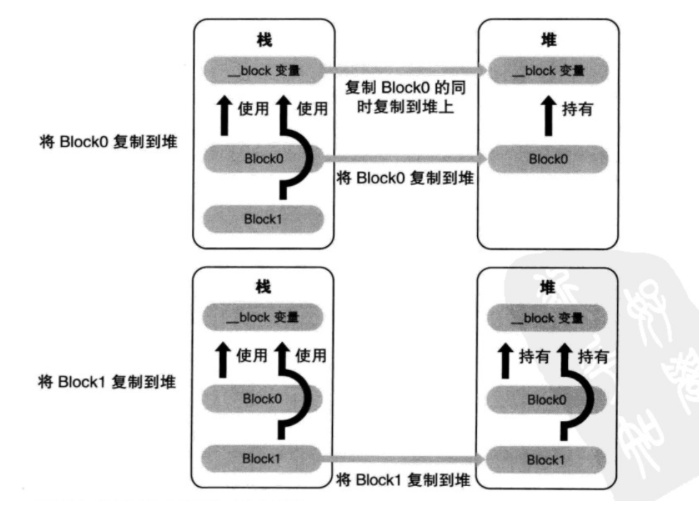

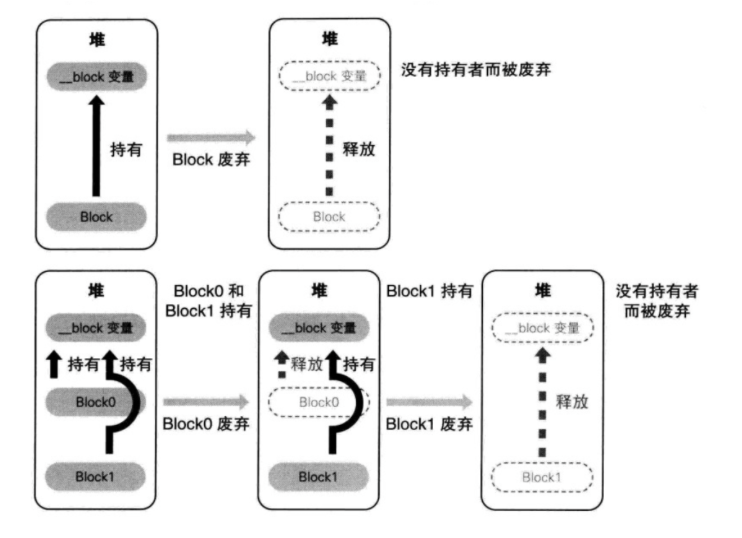

在多个Block中使用__block变量时，由于最初所有的block都会被配置在栈上，所以__block变量也会配置在栈上，在copy时都会一并复制到堆上，并被Block持有。

这里第二个复制例子，只复制了Block1，却导致Block0也复制到了堆上，这是因为两个Block共享同一个__block变量结构，而该结构被迁移到堆时，引用它的栈上Block也被必须一起迁移。

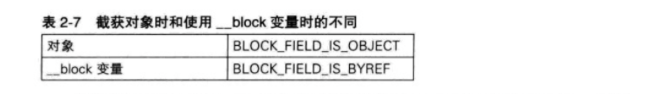

__block不论修饰基础数据类型还是对象数据类型，底层都是将们包装成一个对象，这里我们暂时叫做__blockObj，block结构体中有一个指针指向该对象。当block在栈上时，block内部不会对__blockObj产生强引用。当block被copy到堆上时，__blockObj也会被拷贝到堆上，并对__blockObj产生强引用。

在OC中，_Block_object_assign和_Block_object_dispose是与block内存管理相关的内部函数，用于处理block在运行时的内存管理。

_block_object_assign

作用：

用于将一个对象赋值给一个block中的局部变量（例如捕获的__block变量），当block捕获一个对象时，它需要确保对这个对象的引用在block执行期间有效。通过该函数即可实现block对捕获的对象进行管理。

主要用途：

• 复制与引用计数管理：会增加对象的引用计数，确保不提前释放对象。
• 引用传递：_Block_object_assign确保block在内部维护正确的对象引用，确保不会循环引用

_Block_object_dispose

作用：

是用来释放block内部捕获的对象引用的函数，会在block被销毁时正确的减少捕获对象的引用计数。避免造成内存泄漏

主要用途：

• 释放捕获对，避免内存泄漏
• 清理操作：在block销毁时进行清理，确保在block中使用的对象不在被引用时可以正确释放

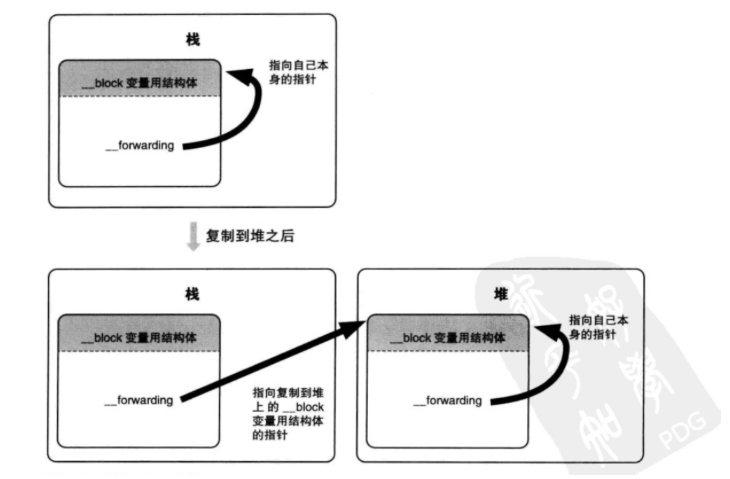

__forwarding指针

__block int val = 10;
void (^blk) (void) = ^{
	val = 1;
};

我们使用__block修饰符修饰变量的时候，该变量底层会变成一个结构体类型的变量,__block_byref_val_0结构体类型的自动变量，即栈上生成的__Block_byref_val_0结构体实例

struct __Block_byref_val_0 {
  void* __isa;//用于兼容OC对象结构，不咋用
  struct __Block_byref_val_0* __forwarding;//指向真正的数据位置
  int __flags;//标志位，用于记录当前状态，是否复制到堆，是否需要释放，是否包含对象类型
  int __size;//bref结构体大小
  int val;//原始变量
}
/*
Stack
│
└── byref_va l
        forwarding → Heap_byref_val

Heap
│
├── HeapBlock
│
└── Heap_byref_va;
        forwarding → 自己

Stack_byref.forwarding → Heap_byref  //关键变化

*/

当block从栈上复制到堆上后，局部__Block变量也必须复制到堆上。不然block执行时会访问无效内存。它确保了block内所有对__block变量的引用都指向堆上的有效拷贝，而不会停留在即将销毁的栈内存中。

无论block是在栈上执行还是在堆上执行，所有对该__block变量的访问都通过__forwarding指针，确保访问的是最新最有效的内存区域。

循环引用

示例如下：

- (void)test {
  self.name = @"pop";
  self.myBlock = ^(void) {
    NSLog(@"%@", self.name);
  };
}

我们可以看到如下警告：

上面警告内容就是提示我们在block中对self的捕获是强引用。可能会导致循环引用（retain cycle）

常用解决办法：

• weak - strong
• ___block修饰对象，同时置为nil
• 传递对象self作为block的参数，提供给block内部使用
• 使用NSProxy

__weak typeof(self) weakSelf = self;
  self.viewModel.researchSong = ^{
		__strong typeof(self) strongSelf = weakSelf;
  }

如果block内部没有嵌套block，那么只用__weak就行，如果嵌套了那么就需要再使用__strong,后面这个strongSelf只是临时变量内部block执行完成之后就释放strongSelf。这种方式依赖于中介者模式，属于自动置为nil。

__block typeof(obj) blockObj = obj;
obj.block = ^{
   NSLog(@"Inside block: %@", blockObj);
            dispatch_after(dispatch_time(DISPATCH_TIME_NOW, (int64_t)(2 * NSEC_PER_SEC)), dispatch_get_main_queue(), ^{
                NSLog(@"Inside delayed block: %@", blockObj);
                blockObj = nil;
            });//将对象复制给一个__block修饰的变量，在block结束后对其手动释放
}

需要手动只为nil（必须）

NSProxy虚拟类

一个抽象根类，与NSObject同级

特性	说明
根类	与 NSObject 同级
不能直接实例化	必须子类化
专门用于消息转发	不负责普通对象行为
实现代理对象	常用于 AOP、远程代理

就是一个专门用于拦截并转发消息的对象。

在OC的消息转发机制中，有三个阶段：

• 动态方法解析：

resolveInstanceMethod:

• 快速转发：

forwardingTargetForSelector:

• 完整转发：

methodSignatureForSelector: forwardInvocation:

NSProxy主要依赖于第三阶段，

- (NSMethodSignature *)methodSignatureForSelector:(SEL)sel;//返回方法签名
- (void)forwardInvocation:(NSInvocation *)invocation;//真正的消息转发

三层拷贝详细讲解

__block NSObject *obj = [[NSObject alloc] init];

void (^block)(void) = ^{
    NSLog(@"%@",obj);
};

如果变量使用__block修饰，就会触发三层拷贝

• 第一层拷贝

_Block_copy//将block从栈复制到堆上

Stack

├─ Block

└─ __block struct

拷贝后：

Heap

├─ Block

└─ __block struct (引用栈结构体)

此时__NSStackBlock__ → __NSMallocBlock__

• 第二层拷贝

_Block_byref_copy//复制__block结构体

Stack                         Heap
┌───────────────────────┐     ┌───────────────────────┐
│ byref_obj_stack       │     │ byref_obj_heap        │
│ obj                   │     │ obj                   │
└───────────────────────┘     └───────────────────────┘

同时更新__forwarding指针，让所有访问都堆结构体

• 第三层拷贝

_Block_object_assign//处理结构体中的对象变量，retain对象

objc_retainBlock//触发block copy
_Block_copy//复制block本身，如果没有捕获变量，这一步结束
_Block_object_assign//如果Block捕获变量，Runtime会调用该方法判断变量类型，并处理（普通对象、__block变量、block）
_Block_byref_copy//如果捕获的是__block变量，调用该方法复制__block结构体
_Block_object_dispose//如果__block变量还有，上一步copy内部还会调用_Block_object_assign
_Block_byref_release//释放block捕获的变量
