文本驱动数据可视化新范式:图表狐5个跨行业实战案例深度解析

一、核心技术原理:从文本到图表的语义转换

图表狐(https://graphai.crazystone.work/图表狐(的文本指令解析引擎采用三层架构:

  1. 意图识别层

  2. 参数提取层

  3. 渲染执行层


二、五大行业案例实战

案例1:物流行业------运输时效波动分析

业务场景:物流公司需分析各区域配送时效的稳定性,识别异常网点

输入文本:

复制代码
"绘制2024年3月各区域配送时效箱线图(单位:小时):
华北:24,26,28,25,30,29,27,45
华东:18,19,20,18,22,21,19,23
华南:30,32,29,31,35,33,28,29
要求:
1. 添加行业标准时效参考线(24小时)
2. 用红色标注超出参考线的异常点(箱线图的上边缘外点)
3. 在每个箱体上方标注中位数"

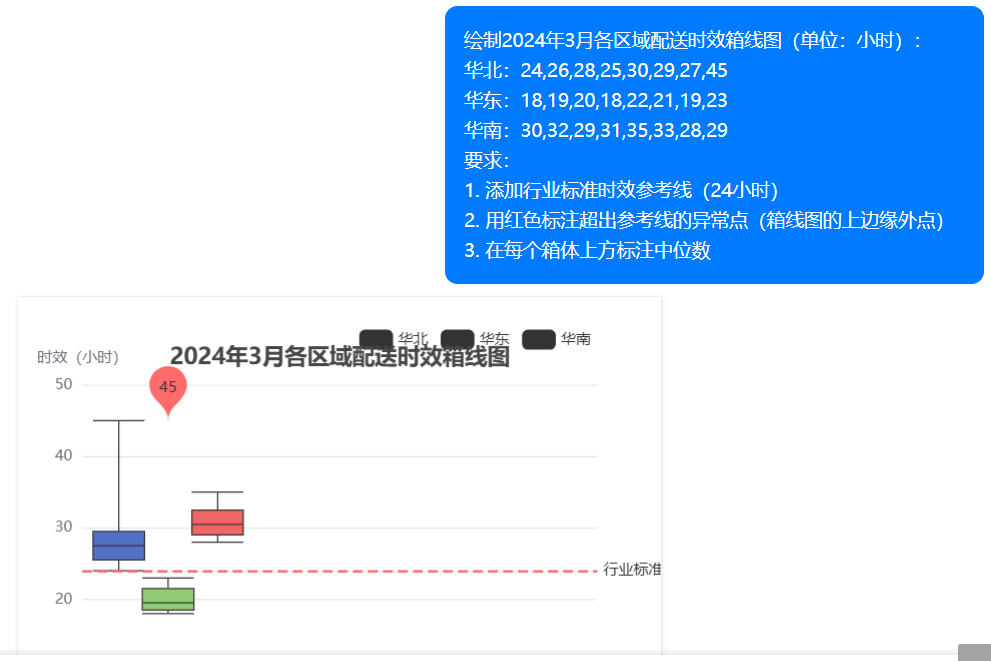

输出效果:

  • 箱线图展示各区域分布特征

  • 华北区明显存在异常高值(45小时),系统自动用红色圆圈突出显示

技术亮点:

  • 自动计算四分位数及异常值阈值(1.5倍IQR)

  • 参考线与异常标注的语义解析精准定位


案例2:市场营销------广告渠道ROI四象限分析

业务场景:市场部需评估各广告渠道的投入产出效率

输入文本:

复制代码
"生成各渠道ROI气泡图:
渠道	曝光(万)	转化率(%)	ROI
抖音	1200	3.2	2.8
快手	800	2.9	2.3
小红书	400	5.1	3.9
B站	600	2.1	1.6
要求:
1. X轴为曝光量,Y轴为ROI,气泡大小表示转化率
2. 添加分割线:X=800, Y=2.5,将图表分为四个象限
3. 为第一象限(高曝光高ROI)的气泡添加金色边框"

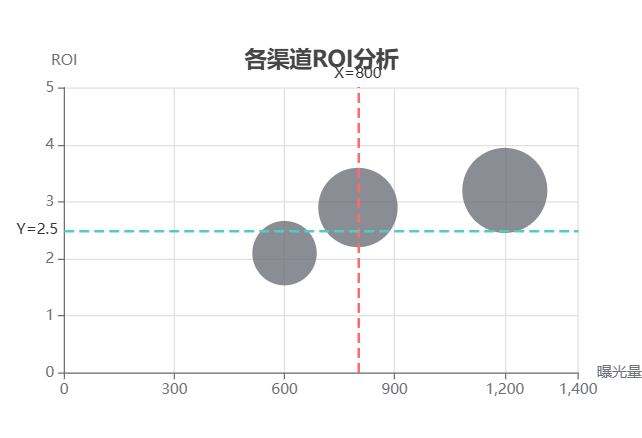

输出效果:

  • 四象限划分清晰,抖音位于第一象限并突出显示

  • 气泡大小自动映射转化率

技术实现:

  • 识别"第一象限"语义,自动计算坐标区域并添加样式

  • 支持多条件样式叠加(颜色+边框)


案例3:人力资源------员工满意度多维雷达图

业务场景:HR需对比不同部门在5个维度的满意度评分

输入文本:

复制代码
"绘制各部门满意度雷达图(满分5分):
维度	技术部	市场部	行政部
薪酬	4.2	3.8	4.0
发展	3.9	4.5	3.5
氛围	4.0	4.2	4.8
管理	3.8	4.0	4.2
福利	4.5	3.5	4.3
样式要求:
1. 用不同颜色区分部门
2. 添加平均分参考多边形(半透明灰色)
3. 在雷达图顶点标注维度名称"

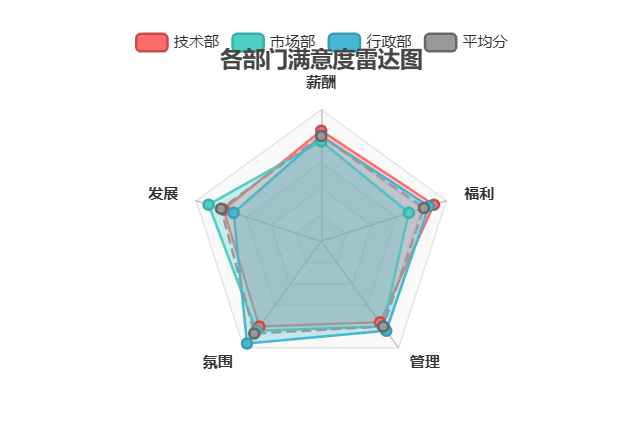

输出效果:

  • 三部门雷达图叠加,灰色多边形显示整体平均

  • 行政部在"氛围"维度明显偏高

统计能力:

  • 自动计算各维度平均分生成参考多边形

  • 智能避让标签重叠


案例4:能源环保------碳排放趋势与目标对标

业务场景:环保部门需监控碳排放量是否达成年度目标

输入文本:

复制代码
"绘制2023年某市月度碳排放量(万吨)折线图:
1月45,2月42,3月48,4月50,5月52,6月55,7月58,8月60,9月57,10月53,11月49,12月46
要求:
1. 添加年度目标线(550万吨/年),在图中显示为水平参考线
2. 用红色填充超过月度目标(45万吨)的区域
3. 添加趋势线(二阶多项式拟合)并显示R²"

输出效果:

  • 折线图+面积填充,红色区域直观显示超标月份

  • 趋势线公式显示在图表下方

技术解析:

  • 自动将年度目标换算为月度均值(45.8万吨)

  • 调用numpy.polyfit计算拟合曲线


案例5:农业数据------气候因子与产量关系分析

业务场景:农业科研人员需探究降雨量与作物产量的相关性

输入文本:

复制代码
"可视化10个实验田的降雨量(mm)与产量(kg/亩):
降雨量:520,480,610,550,590,470,630,500,580,540
产量:580,520,650,600,620,510,640,550,630,590
要求:
1. 绘制散点图,并添加线性回归线
2. 标注决定系数R²和回归方程
3. 用不同颜色区分产量高于600和低于600的点"

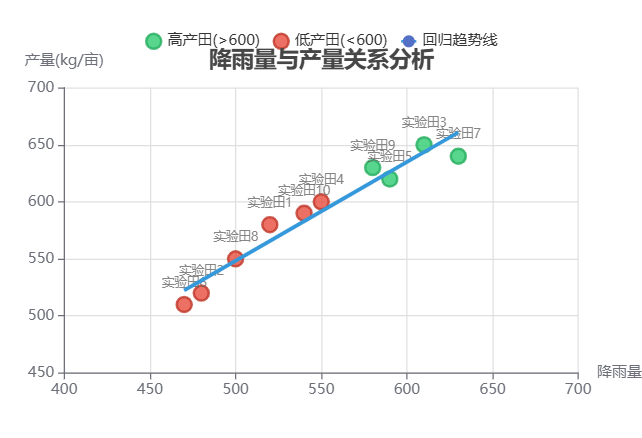

输出效果:

  • 散点+回归线,右上角显示方程和R²

  • 颜色分组清晰展示高低产分组
