引言

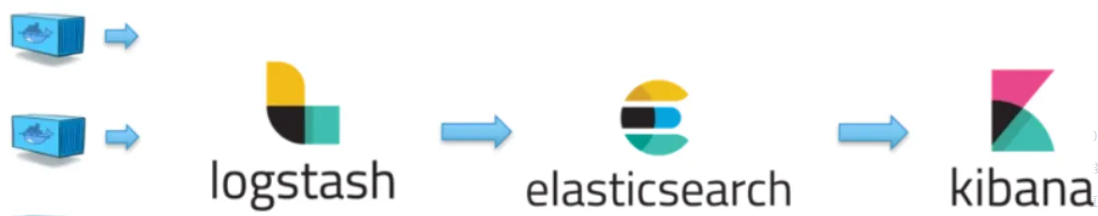

在大规模分布式系统，特别是金融级应用中，集中化的日志监控是保障系统可观测性与稳定性的关键。ELK栈是解决这一问题的经典方案。

核心架构设计

本次部署采用 Filebeat + Redis + 双Logstash管道 + Elasticsearch 的架构，旨在实现日志收集的解耦、缓冲与高可用。

架构流程图：

复制代码

[应用服务器A] --(Filebeat)--> [Logstash管道1] --> [Redis队列] --> [Logstash管道2] --> [Elasticsearch]
[应用服务器B] --(Filebeat)-->           (同一套)                               (同一套)

组件角色解析：

Filebeat：部署在每台应用服务器上，作为轻量级日志采集器，负责读取指定路径的日志文件。
Logstash管道1：作为"生产者"，接收来自多个Filebeat的日志数据，进行初步处理后，写入Redis作为缓冲队列。
Redis ：作为高性能内存队列，用于缓存日志数据。这有效地解耦了日志生产端和消费端，防止Elasticsearch或网络抖动直接影响前端应用。
Logstash管道2：作为"消费者"，从Redis队列中取出日志，进行最终处理后，写入Elasticsearch。
Elasticsearch：负责日志数据的存储、索引和检索。

环境与软件准备

本次实战基于以下版本（请根据实际情况调整）：

操作系统：Linux (x86_64)
Redis: 6.2.6
Elastic Stack: 7.15.1 (包含 Elasticsearch, Logstash, Filebeat)

下载地址：
https://download.redis.io/releases/redis-6.2.6.tar.gz

https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.15.1-linux-x86_64.tar.gz

https://artifacts.elastic.co/downloads/logstash/logstash-7.15.1-linux-x86_64.tar.gz

https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-7.15.1-linux-x86_64.tar.gz

分步安装与配置

第一步：部署Redis缓冲队列

安装：上传安装包，解压后进入目录执行 make && make install。

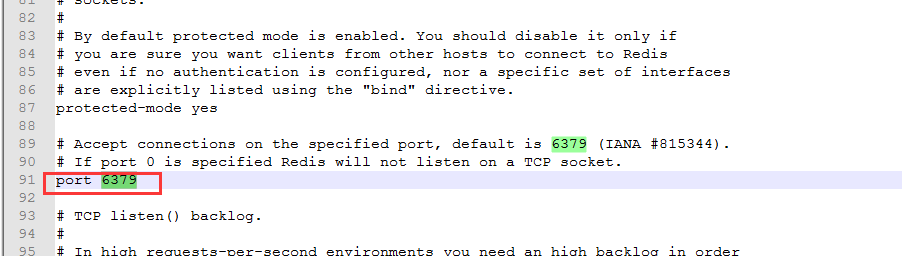

配置：复制默认配置文件 redis.conf 为 6379.conf，并修改以下几处关键配置：

properties 复制代码

# 绑定IP，根据实际情况设置（生产环境建议绑定内网IP）
bind 192.168.x.x
# 保护模式，如果设密码可关闭
protected-mode yes
# 设置访问密码，这是必须的！
requirepass your_strong_password_here
# 以守护进程运行

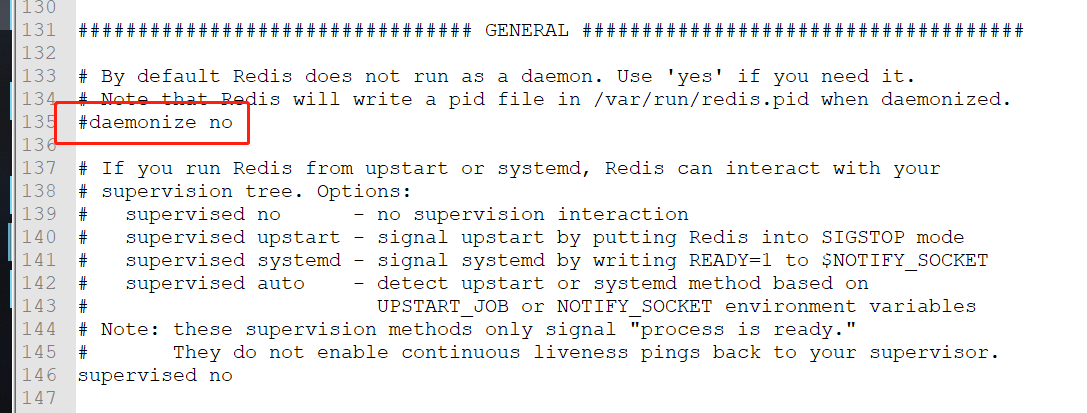

daemonize yes
# 指定日志文件和进程ID文件

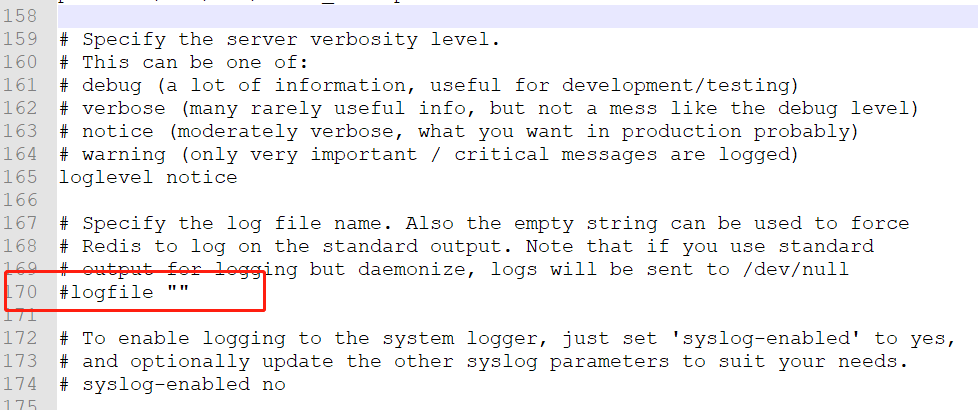

logfile "/var/log/redis/redis-6379.log"

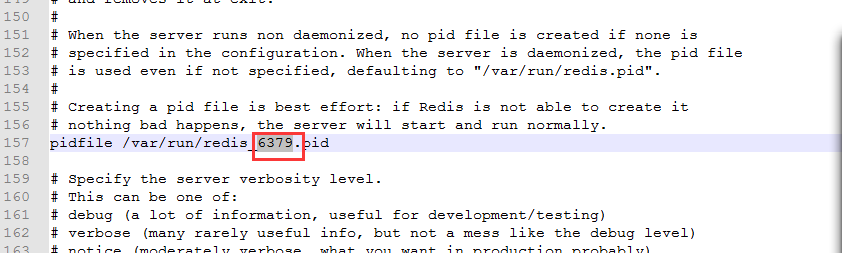

pidfile /var/run/redis_6379.pid

启动：./redis-server 6379.conf

第二步：部署Elasticsearch存储与检索引擎

因为安全问题elasticsearch 不让用root用户直接运行，所以使用非root用户。具体操作如下：

bash 复制代码

添加es用户
useradd es -m
设置es用户密码
passwd es
另外，es用户拥有的可创建文件描述的权限太低，至少需要65536，处理办法: #切换到root用户修改
vim /etc/security/limits.conf # 在最后面追加下面内容
es hard nofile 65536
es soft nofile 65536 #*** 是启动es的用户
max_map_count文件包含限制一个进程可以拥有的VMA(虚拟内存区域)的数量
处理办法: #切换到root用户修改
vim /etc/sysctl.conf # 在最后面追加下面内容
vm.max_map_count=655360
执行 sysctl -p
1、登录服务器，将elasticsearch-7.15.1-linux-x86_64.tar.gz上传至服务器，使用root用户执行
chown -R es:es elasticsearch-7.15.1-linux-x86_64.tar.gz
然后解压（tar -xzvf elasticsearch-7.15.1-linux-x86_64.tar.gz）产生文件夹elasticsearch-7.15.1
2、进入目录elasticsearch-7.15.1/config，修改elasticsearch.yml 文件。修改的主要内容：
#节点名称
node.name: es
#设置当前的ip地址,如果配置集群通过指定相同网段的其他节点会加入该集群中
network.host: 192.168.xx.xx
#设置对外服务的http端口
http.port: 9200
#集群节点名
cluster.initial_master_nodes: ["es"]
#以下内容添加在文件最后
http.cors.enabled: true
http.cors.allow-origin: "*"
http.cors.allow-headers: Authorization
xpack.security.enabled: true
xpack.security.transport.ssl.enabled: true
3、首次启动，不要关闭程序，直到设置密码之后再重启
./bin/elasticsearch
4、设置密码（均设置成相同的即可）
./bin/elasticsearch-setup-passwords interactive

第三步：部署双Logstash管道

我们将Logstash部署两份，扮演不同角色。

解压并复制 ：

bash 复制代码

tar -xzvf logstash-7.15.1-linux-x86_64.tar.gz
cp -r logstash-7.15.1 logstash-producer
cp -r logstash-7.15.1 logstash-consumer

配置生产者管道 (logstash-producer/config/producer.conf) ：

ruby 复制代码

input {
  beats {
    port => 5044
  }
}
filter {
  # 可在此处添加公共的过滤逻辑，如grok解析
}
output {
  redis {
    host => "localhost"
    port => 6379
    password => "your_strong_password_here"
    db => 0
    data_type => "list"
    key => "logstash"
  }
}

配置消费者管道 (logstash-consumer/config/consumer.conf) ：

ruby 复制代码

input {
  redis {
    host => "localhost"
    port => 6379
    password => "your_strong_password_here"
    db => 0
    data_type => "list"
    key => "logstash"
  }
}
filter {
  # 可在此处进行最终的数据处理和富化
}
output {
  elasticsearch {
    hosts => ["http://ES服务器IP:9200"]
    index => "%{[@metadata][type]}-%{+YYYY.MM.dd}"
    user => "elastic"
    password => "你设置的elastic用户密码"
  }
}

启动：分别进入两个目录，执行 bin/logstash -f config/对应配置文件.conf。

第四步：部署Filebeat日志采集器

在需要收集日志的应用服务器上部署Filebeat。

核心配置 (filebeat.yml)：

yaml 复制代码

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /app/logs/Server1/*.log
  fields:
    type: "server1-log" # 自定义字段，用于标识日志来源，对应Logstash中的[type]
- type: log
  enabled: true
  paths:
    - /app/logs/Server2/*.log
  fields:
    type: "server2-log"

output.logstash:
  hosts: ["Logstash生产者服务器IP:5044"]

启动：./filebeat -e -c filebeat.yml

核心配置要点与安全提醒

密码安全：Redis密码、Elasticsearch各用户密码必须设置为强密码，切勿使用示例中的简单密码。
网络隔离：Elasticsearch和Redis的监听地址应绑定内网IP，并通过防火墙策略限制访问源。
索引生命周期管理：在Elasticsearch中配置ILM策略，自动清理旧日志，避免磁盘写满。
监控：监控Redis内存使用率、Elasticsearch集群健康状态和节点磁盘空间。

总结

可靠性：Redis队列有效应对了消费端（Elasticsearch）临时不可用或处理速度慢的问题。
解耦：生产（采集）和消费（存储）分离，便于各自扩展和维护。
灵活性：可在两个Logstash阶段分别进行不同的数据加工处理。
