RASPI裸机7（exceptions）

1 树莓派3的异常处理机制

树莓派3B（RPi3B）采用的是Broadcom BCM2837芯片，其内核为四核ARM Cortex‑A53，支持 ARMv8/AArch64 64 位架构。所以整体来说这里的异常机制就是ARMv8的异常机制。

首先要理解的是什么是异常（exceptions）？这里虽然叫做异常，但有和一般理解的异常就是出错不同，这里ARMv8的异常其实也包含了事件或者资源调度，需要跳转到下级处理的，有一些则是系统崩溃了，只能给出一个提示的。

1.1 和ARM Cortex-M区别

之前看过pico的裸机，感觉也没什么太特别的，就是一个中断向量表。具体可以看https://blog.csdn.net/fanged/article/details/156105747

但是查了一下资料，才发现A系列和M系列两者区别还是挺大的。

特性	树莓派 Pico (RP2040)	树莓派 3B (BCM2837)
内核	ARM Cortex-M0+ (双核)	ARM Cortex-A53 (四核)
指令集	ARMv6-M (仅 32 位 Thumb)	ARMv8-A (支持 64 位 AArch64)
异常级别	仅 Privileged / Unprivileged	EL0, EL1, EL2, EL3 (四级权限)
内存管理	无 MMU（直接访问物理地址）	拥有 MMU（虚拟内存地址映射）

树莓派 Pico：简单线性的 NVIC

Pico 的异常处理由 NVIC（嵌套向量中断控制器） 管理。

结构： 向量表非常直接，表里存放的是函数指针（地址）。
触发逻辑： 硬件发生中断 -> 查表找到地址 -> 自动压栈寄存器 -> 跳入函数。
感知： 对于开发者来说，就是一个向量表，只需要把中断服务函数的地址填进去即可。

Pico (MCU): 异常处理是确定性的。因为没有 MMU，中断发生到执行第一行代码的时间几乎是固定的（Cycles 级别）。

树莓派 3B：分层分组的跳转表

3B 的向量表（VBAR）存放的是代码指令（通常是 32 字节或 128 字节一段），而不是函数指针。

结构： 表被分成了 4 组（对应当前 EL、低级 EL 等），每组包含 4 种异常类型（Synchronous, IRQ, FIQ, SError）。
触发逻辑： 发生异常 -> PC 直接跳到向量表对应偏移处执行代码。由于只有 128 字节，通常这里写的是一条 b handle_irq 指令。
权限切换： 3B 必须处理权限跨越（例如EL0的用户代码报错，硬件要自动切到 EL1 的内核代码）。

树莓派 3B (SoC): 异常处理极其复杂。发生异常时，硬件可能需要处理：

TLB Miss: 访问内存异常时，可能还要去查页表。
Cache 一致性: 多核环境下，异常处理可能涉及缓存失效或同步。
Pipeline Flush: A53 的流水线比 M0+ 深得多，异常会导致大规模的流水线排空。

此外，四个 A53 核心共享一个全局中断控制器，但每个核心有自己的本地中断（Local IRQ）。异常分发需要经过更复杂的路由（Routing）逻辑。

1.2 树莓派3B的运行等级

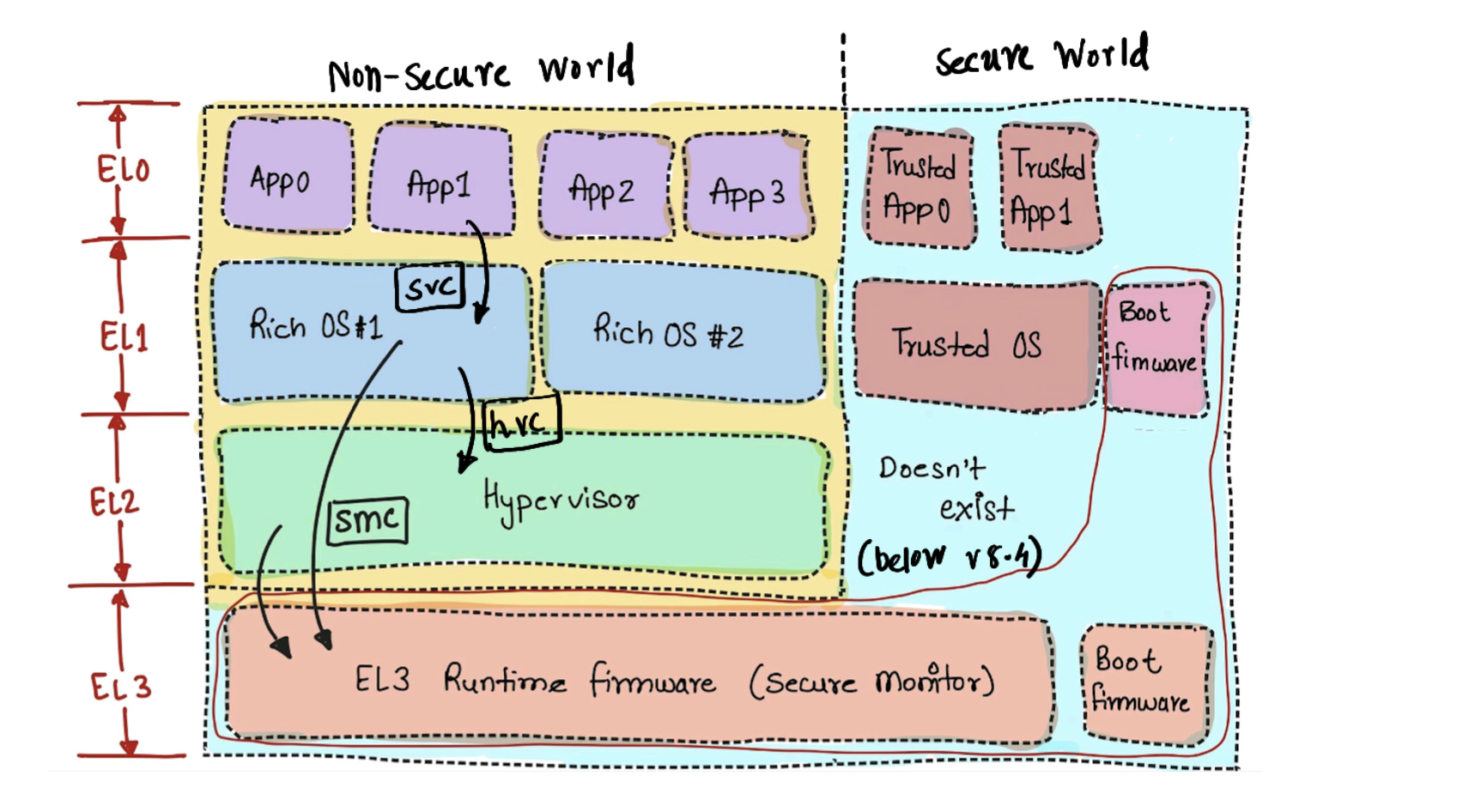

树莓派3B具有4个用户等级，在初始化，以及异常发生的时候都会涉及。比如EL0的异常，会跳转到EL1处理。这次这个示例程序没有做那么复杂，都是跑在EL1。这四个等级如下：

Level	用途	运行	权限
EL0	用户程序	App、进程、用户程序	不能访问特权寄存器， MMU、Cache、中断配置等。硬件只能通过syscall或者异常进入更高 EL
EL1	操作系统	Linux 内核、RTOS 内核	管理虚拟内存（MMU/Translation Table），异常 / 中断处理，外设、Cache、电源管理等。
EL2	Hypervisor，虚拟化态（Hypervisor）	Hypervisor（KVM、Xen、QEMU 管理层）	隔离多个虚拟机（VM），截获 VM 对硬件的访问。
EL3	Secure Monitor，安全世界态（Secure Monitor / TF‑A）	ARM Trusted Firmware‑A（TF‑A）	安全世界/普通世界切换，启动时初始化硬件，提供安全服务（如加解密、密钥、指纹）。任何世界都不能直接访问 EL3，只能通过SMC异常进入。

获取运行等级可以取寄存器CurrentEL，代码如下：

cpp 复制代码

asm volatile ("mrs %0, CurrentEL" : "=r" (el));

uart_puts("Current EL is: ");
uart_hex((el>>2)&3);
uart_puts("\n");

在异常发生时，如果要切换运行级别：

1 异常进入（从低 → 高）

只能通过中断，系统调用（svc #0），指令错误、缺页、未定义指令，安全调用（smc）→ 进 EL3。

2 异常返回（从高 → 低）

指令：eret，自动恢复 PSTATE 状态（SP、DAIF、EL 等级）。

1.3 等级的启动流程

典型的非安全世界启动流程：

1 CPU 上电 → EL3

2 EL3 初始化安全 → 跳转到 EL1（Linux）

3 EL1 初始化 MMU、中断 → 运行用户程序 → EL0

4 EL0 发系统调用 / 中断 → 自动进 EL1

5 EL1 处理完 → eret 回 EL0

如果有虚拟化的时候则是EL0 → EL1 → EL2 → EL3。

1.4 核心寄存器和汇编指令

异常处理核心寄存器：

寄存器名称	全称	所属级别	核心功能描述
CurrentEL	Current Exception Level	所有	只读。获取当前运行的 EL 级别（如 EL1, EL2 等）。
SCTLR_ELx	System Control Register	EL1/2/3	系统控制。控制 MMU 开启/关闭、数据/指令缓存（Cache）、对齐检查等。
SPSR_ELx	Saved Program Status Register	EL1/2/3	状态备份。当异常发生时，自动保存上一个级别的 PSTATE（如条件标志、屏蔽位）。
ELR_ELx	Exception Link Register	EL1/2/3	返回地址。保存触发异常时的指令地址，用于 `eret` 返回。

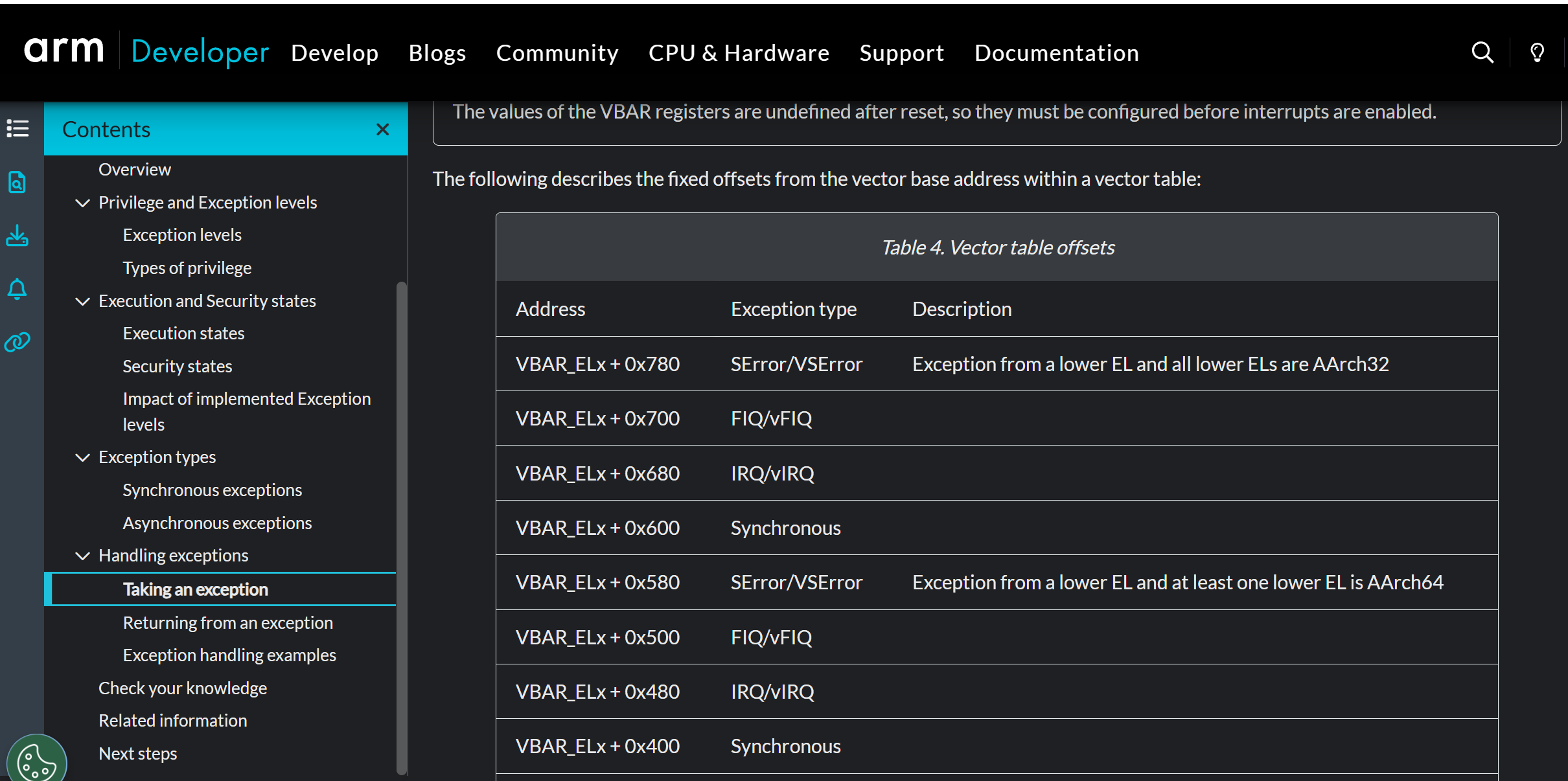

VBAR_ELx	Vector Base Address Register	EL1/2/3	向量表基址。存放异常向量表的起始地址（必须 2KB 对齐）。
ESR_ELx	Exception Syndrome Register	EL1/2/3	异常原因。记录触发异常的具体类型（如系统调用、指令异常、数据中止）。
FAR_ELx	Fault Address Register	EL1/2/3	故障地址。当发生内存访问失败（如 Page Fault）时，记录出错的虚拟地址。
HCR_EL2	Hypervisor Configuration Register	EL2	虚拟化配置。控制 EL1 是否运行在 AArch64 模式，以及异常是否路由到 EL2。
SCR_EL3	Secure Configuration Register	EL3	安全配置。定义安全态/非安全态切换，以及 EL2/EL1 的执行模式。

异常处理关键汇编指令，主要是前四个：

指令	全称	用法示例	功能描述
`SVC`	Supervisor Call	`svc #0`	系统调用。用户态 (EL0) 请求内核 (EL1) 服务的唯一标准手段。
`HVC`	Hypervisor Call	`hvc #0`	虚拟化调用。EL1 请求 EL2 (Hypervisor) 服务。
`SMC`	Secure Monitor Call	`smc #0`	安全调用。非安全态请求 EL3 (Secure Monitor) 切换到安全态。
`ERET`	Exception Return	`eret`	异常返回。利用 `ELR_ELx` 和 `SPSR_ELx` 恢复状态并实现降级跳转。
`MRS`	Move System Reg to General	`mrs x0, CurrentEL`	读取系统寄存器到通用寄存器。
`MSR`	Move General to System Reg	`msr vbar_el1, x2`	写入通用寄存器值到系统寄存器。
`WFI` / `WFE`	Wait for Interrupt/Event	`wfi`	低功耗挂起。停止 CPU 执行直到收到中断或特定事件。
`MSR DAIFSet`	Mask Interrupts	`msr daifset, #2`	屏蔽中断。快速屏蔽/开启 IRQ (#2) 或 FIQ (#1)。

2 代码

依然来自：https://github.com/bztsrc/raspi3-tutorial/tree/master/11_exceptions

start.S

这次这里分成两个部分。

3.1 初始化

第一个是初始化，这部分的流程和1.3的差不多。首先进入时状态是EL3/EL2，降级到EL1，之后初始化BSS，最后进入main。因为这里是裸机演示程序，而且需要操作硬件，所以这里最终并没有进入EL0，而是停在了EL1。

cpp 复制代码

.section ".text.boot"

.global _start

_start:
    // read cpu id, stop slave cores
    mrs     x1, mpidr_el1
    and     x1, x1, #3
    cbz     x1, 2f
    // cpu id > 0, stop
1:  wfe
    b       1b
2:  // cpu id == 0

    // set top of stack just before our code (stack grows to a lower address per AAPCS64)
    ldr     x1, =_start

    // set up EL1
    mrs     x0, CurrentEL
    and     x0, x0, #12 // clear reserved bits

    // running at EL3?
    cmp     x0, #12
    bne     5f
    // should never be executed, just for completeness
    mov     x2, #0x5b1
    msr     scr_el3, x2
    mov     x2, #0x3c9
    msr     spsr_el3, x2
    adr     x2, 5f
    msr     elr_el3, x2
    eret

    // running at EL2?
5:  cmp     x0, #4
    beq     5f
    msr     sp_el1, x1
    // enable CNTP for EL1
    mrs     x0, cnthctl_el2
    orr     x0, x0, #3
    msr     cnthctl_el2, x0
    msr     cntvoff_el2, xzr
    // enable AArch64 in EL1
    mov     x0, #(1 << 31)      // AArch64
    orr     x0, x0, #(1 << 1)   // SWIO hardwired on Pi3
    msr     hcr_el2, x0
    mrs     x0, hcr_el2
    // Setup SCTLR access
    mov     x2, #0x0800
    movk    x2, #0x30d0, lsl #16
    msr     sctlr_el1, x2
    // set up exception handlers
    ldr     x2, =_vectors
    msr     vbar_el1, x2
    // change execution level to EL1
    mov     x2, #0x3c4
    msr     spsr_el2, x2
    adr     x2, 5f
    msr     elr_el2, x2
    eret

5:  mov     sp, x1

    // clear bss
    ldr     x1, =__bss_start
    ldr     w2, =__bss_size
3:  cbz     w2, 4f
    str     xzr, [x1], #8
    sub     w2, w2, #1
    cbnz    w2, 3b

    // jump to C code, should not return
4:  bl      main
    // for failsafe, halt this core too
    b       1b

    // important, code has to be properly aligned
    .align 11

3.2 异常向量表

第二个部分是提供了异常的向量表，这里主要就是直接将异常寄存器的内容取出，封装到函数exc_handler中处理。

cpp 复制代码

_vectors:
    // synchronous
    .align  7
    mov     x0, #0
    mrs     x1, esr_el1
    mrs     x2, elr_el1
    mrs     x3, spsr_el1
    mrs     x4, far_el1
    b       exc_handler

    // IRQ
    .align  7
    mov     x0, #1
    mrs     x1, esr_el1
    mrs     x2, elr_el1
    mrs     x3, spsr_el1
    mrs     x4, far_el1
    b       exc_handler

    // FIQ
    .align  7
    mov     x0, #2
    mrs     x1, esr_el1
    mrs     x2, elr_el1
    mrs     x3, spsr_el1
    mrs     x4, far_el1
    b       exc_handler

    // SError
    .align  7
    mov     x0, #3
    mrs     x1, esr_el1
    mrs     x2, elr_el1
    mrs     x3, spsr_el1
    mrs     x4, far_el1
    b       exc_handler

可以看到，正如第一部分所写，异常分为多个种类，在这里将各种参数压到函数栈中。

寄存器	代码中的位置	名称	核心含义：它能告诉你什么？
x0	`mov x0, #1`	自定义分类标签	"谁触发的？" 这是软件人为定义的编号（0:Sync, 1:IRQ...）。因为硬件已经分流了，通过这个手动设置的值，后续程序能直接区分异常大类。
x1	`mrs x1, esr_el1`	Exception Syndrome Register (异常综合寄存器)	"发生了什么事？" 包含异常的具体原因（EC 码）。例如：是指令被禁止访问、还是发生了系统调用 `svc`？（注：对 IRQ 而言此值通常无效）。
x2	`mrs x2, elr_el1`	Exception Link Register (异常链接寄存器)	"在哪里发生的？" 保存了异常发生时的指令地址（PC）。当处理完异常执行 `eret` 时，CPU 会回到这个地址继续执行。
x3	`mrs x3, spsr_el1`	Saved Program Status Register (保存的程序状态寄存器)	"当时的状态如何？" 保存了异常发生瞬间的 CPU 状态（如 PSTATE），包括：当时的权限等级、中断屏蔽位、算术标志位等。
x4	`mrs x4, far_el1`	Fault Address Register (故障地址寄存器)	"访问了哪个非法地址？" 仅在内存访问出错（如 Data Abort）时有效。它记录了导致出错的那个内存虚拟地址。

这些内容在ARM官网都能查到。

3.3 异常处理

最后的异常都换到C代码中处理，是exc_handler，这里的五个参数就是对应的上面表单内容。

cpp 复制代码

/**
 * common exception handler
 */
void exc_handler(unsigned long type, unsigned long esr, unsigned long elr, unsigned long spsr, unsigned long far)
{
    // print out interruption type
    switch(type) {
        case 0: uart_puts("Synchronous"); break;
        case 1: uart_puts("IRQ"); break;
        case 2: uart_puts("FIQ"); break;
        case 3: uart_puts("SError"); break;
    }
    uart_puts(": ");
    // decode exception type (some, not all. See ARM DDI0487B_b chapter D10.2.28)
    switch(esr>>26) {
        case 0b000000: uart_puts("Unknown"); break;
        case 0b000001: uart_puts("Trapped WFI/WFE"); break;
        case 0b001110: uart_puts("Illegal execution"); break;
        case 0b010101: uart_puts("System call"); break;
        case 0b100000: uart_puts("Instruction abort, lower EL"); break;
        case 0b100001: uart_puts("Instruction abort, same EL"); break;
        case 0b100010: uart_puts("Instruction alignment fault"); break;
        case 0b100100: uart_puts("Data abort, lower EL"); break;
        case 0b100101: uart_puts("Data abort, same EL"); break;
        case 0b100110: uart_puts("Stack alignment fault"); break;
        case 0b101100: uart_puts("Floating point"); break;
        default: uart_puts("Unknown"); break;
    }
    // decode data abort cause
    if(esr>>26==0b100100 || esr>>26==0b100101) {
        uart_puts(", ");
        switch((esr>>2)&0x3) {
            case 0: uart_puts("Address size fault"); break;
            case 1: uart_puts("Translation fault"); break;
            case 2: uart_puts("Access flag fault"); break;
            case 3: uart_puts("Permission fault"); break;
        }
        switch(esr&0x3) {
            case 0: uart_puts(" at level 0"); break;
            case 1: uart_puts(" at level 1"); break;
            case 2: uart_puts(" at level 2"); break;
            case 3: uart_puts(" at level 3"); break;
        }
    }
    // dump registers
    uart_puts(":\n  ESR_EL1 ");
    uart_hex(esr>>32);
    uart_hex(esr);
    uart_puts(" ELR_EL1 ");
    uart_hex(elr>>32);
    uart_hex(elr);
    uart_puts("\n SPSR_EL1 ");
    uart_hex(spsr>>32);
    uart_hex(spsr);
    uart_puts(" FAR_EL1 ");
    uart_hex(far>>32);
    uart_hex(far);
    uart_puts("\n");
    // no return from exception for now
    while(1);
}

这里的代码主要是显示异常内容。值得注意的是这里虽然叫做异常（exceptions），但有一些是相当于事件或者资源调度，直接跳转到下级处理的，有一些是系统崩溃了，就给一个提示的。

第一个参数就是说明了当前异常是什么类型：

异常名称	英文全称	触发原因（案发现场）	硬件行为（即时反应）	软件应对（挽救或处理）
同步异常	Synchronous	执行指令时"当场"触发。如： 1. 系统调用（`SVC`） 2. 缺页/权限错误（MMU） 3. 非法指令/对齐错误	精确（Precise）： `ELR_ELx` 准确指向导致报错的那条指令。处理器必须停下解决。	1. 正常服务：执行系统调用后返回。 2. 修复重试：分配内存页后重新执行指令。 3. 终止：杀死报错进程。
外部中断	IRQ	外设发出的信号。如： 1. 定时器到期 2. 串口（UART）接收数据 3. GPU 渲染完成	异步： CPU 执行完当前指令后才跳入。`ELR_ELx` 指向下一条待执行指令。	任务切换：读取外设寄存器，处理数据（如读取传感器），然后返回主程序继续跑。
快速中断	FIQ	高优先级、低延迟中断信号。在 AArch64 中常用于安全世界（EL3）或特定高性能外设。	高优先级：拥有独立屏蔽位，通常不被 IRQ 打断。进入速度理论上比 IRQ 更快。	实时响应：处理对延迟极度敏感的硬件任务。在 Linux 中较少直接使用，常驻留于固件中。
系统错误	SError	异步总线故障。如： 1. 访问了不存在的物理地址 2. 内存条/缓存发生不可纠正的错误 3. 外设写回失败	模糊（Imprecise）： `ELR_ELx` 往往不指向出错点，因为错误是总线在很久之后才反馈的。	1. 记录：打印寄存器快照寻找蛛丝马迹。 2. 重启：对于内核级 SError，通常只能触发 Watchdog 重启。

后面的几个参数就暂时不多描述了。

3 运行不同的异常

使用上面的代码，验证一下不同的异常。

3.1 非法地址读写Data Abort

原始代码中的异常是

cpp 复制代码

    // generate a Data Abort with a bad address access
    r=*((volatile unsigned int*)0xFFFFFFFFFF000000);
    // make gcc happy about unused variables :-)
    r++;

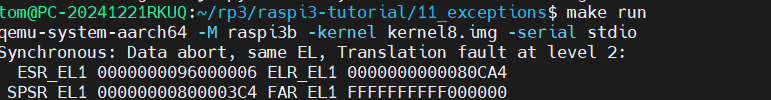

运行结果：

3.2 非法指令undefined instruction

异常代码：

cpp 复制代码

// 构造一个硬件不认识的指令
asm volatile (".word 0x00000000"); // 0 地址通常是非法指令

运行结果：

qemu-system-aarch64 -M raspi3b -kernel kernel8.img -serial stdio

Synchronous: Unknown:

ESR_EL1 0000000002000000 ELR_EL1 0000000000080CA0

SPSR_EL1 00000000800003C4 FAR_EL1 0000000000000000

解释：这是非法指令异常。

3.3 非法取指Instruction Abort

代码：

cpp 复制代码

void (*func)(void) = (void*)0xFFFFFFFFFFFF0000;
func();

结果：

hp@DESKTOP-430500P:~/raspi3-tutorial/11_exceptions$ make run

qemu-system-aarch64 -M raspi3b -kernel kernel8.img -serial stdio

Synchronous: Instruction abort, same EL:

ESR_EL1 0000000086000007 ELR_EL1 FFFFFFFFFFFF0000

SPSR_EL1 00000000800003C4 FAR_EL1 FFFFFFFFFFFF0000

3.4 系统调用SVC

异常代码：

cpp 复制代码

asm volatile ("svc #0x123"); // 触发同步异常，立即从 EL0 跳到 EL1

运行结果：

hp@DESKTOP-430500P:~/raspi3-tutorial/11_exceptions$ make run

qemu-system-aarch64 -M raspi3b -kernel kernel8.img -serial stdio

Synchronous: System call:

ESR_EL1 0000000056000123 ELR_EL1 0000000000080CA4

SPSR_EL1 00000000800003C4 FAR_EL1 0000000000000000

3.5 BRK异常

代码

cpp 复制代码

asm volatile ("brk #0");

结果：

hp@DESKTOP-430500P:~/raspi3-tutorial/11_exceptions$ make run

qemu-system-aarch64 -M raspi3b -kernel kernel8.img -serial stdio

Synchronous: Unknown:

ESR_EL1 00000000F2000000 ELR_EL1 0000000000080CA0

SPSR_EL1 00000000800003C4 FAR_EL1 0000000000000000

3.6 FPU exception

代码：

cpp 复制代码

asm volatile("fadd d0, d0, d0");

结果：

hp@DESKTOP-430500P:~/raspi3-tutorial/11_exceptions$ make run

qemu-system-aarch64 -M raspi3b -kernel kernel8.img -serial stdio

Synchronous: Unknown:

ESR_EL1 000000001FE00000 ELR_EL1 0000000000080CA0

SPSR_EL1 00000000800003C4 FAR_EL1 0000000000000000

3.7 经典的Segmentation Fault

这个错误基本上是日常开发见的最多的异常。但是，段错误（Segmentation Fault）其实是操作系统的概念，不是CPU的异常类型。

日常中如果访问了非法地址，比如：

cpp 复制代码

*(int*)0xdeadbeef = 1;

这里出来的异常是Data Abort，就是3.1的异常。但是在Linux内核中进行了处理，最后呈现出来的就是Segmentation fault，完整路径如下：

用户程序非法访问

↓

CPU Data Abort

↓

kernel exception handler

↓

do_page_fault()

↓

无法修复

↓

send SIGSEGV

↓

Segmentation fault

3.8 异常小结

实验	代码	结果
illegal instruction	`.word 0`	Unknown
SVC	`svc #0`	SVC
data abort	访问非法地址	Data Abort
instruction abort	跳到非法地址	Instruction Abort
BRK	`brk #0`	debug exception
