深入理解 ARMv8-A｜异常/中断处理

参考：

《ARM Cortex-A Series Version: 1.0 Programmer's Guide for ARMv8-A》

《Arm Architecture Reference Manual Armv8, for Armv8-A architecture profile》

ARMv8-A 系列其他文章：

深入理解 ARMv8-A｜处理器模式与寄存器

1. 概念澄清：异常 vs 中断

在日常交流中我们常说"中断"，但在 ARM 的术语体系中，打断软件执行流的所有事件统称为异常（exception），中断只是异常的一个子集。更精确地讲：

异常：需要特权软件（exception handler）介入才能保证系统正常运行的条件或系统事件。每种异常类型都有对应的 handler。handler 执行完毕后，特权软件负责恢复 core 在异常发生前的执行上下文，使其继续运行。
中断：特指 IRQ 和 FIQ 这两种异步异常，由 core 外部的硬件信号触发，与 core 当前执行的指令流没有直接关联。

理清这个关系后，下文将统一使用 ARM 的标准术语------异常。

2. 异常分类速览

ARMv8-A 将异常分为两大类：同步异常 和异步异常。

2.1 同步异常（Synchronous）

同步异常由指令流的执行或尝试执行直接触发，返回地址能够精确指明导致异常的指令。主要来源包括：

MMU 产生的 abort ：
- Instruction Abort（如从标记为 Execute Never 的内存区域取指）
- Data Abort（如权限失败、对齐检查失败、Access flag fault）
SP 和 PC 对齐检查
同步外部 abort（如读取 translation table 时出错）
未定义指令（Unallocated instructions）
Debug 异常
Service Call：SVC、HVC、SMC------用于向更高 Exception level 请求服务

同步异常可能是 OS 正常运作的一部分。例如 Linux 中，当任务申请新内存页时，正是通过 MMU Data Abort 机制触发缺页处理。

ARMv7-A 中 prefetch abort、Data Abort、undef 是各自独立的异常向量。AArch64 将它们统一为 Synchronous abort，handler 通过 ESR_ELn（下详）区分具体原因。

2.2 异步异常（Asynchronous）

异步异常不由指令执行直接产生，返回地址通常无法精确指示异常根源。包括三类：

IRQ（普通优先级中断）
FIQ（快速中断，优先级高于 IRQ）
SError（System Error）

IRQ 和 FIQ 本质上是对应 core 输入引脚的物理信号。实际系统中，各类中断源通过 中断控制器 汇聚------最典型的是 Generic Interrupt Controller（GIC）。GIC 负责仲裁和优先级排序，最终将串行化后的信号接入 core 的 IRQ/FIQ 引脚。当引脚有效且未被屏蔽时，core 在当前指令执行完毕后响应异常。

SError 最常见的原因是异步 Data Abort：当 dirty cache line 被写回外部内存时，若内存系统（DDR、总线、互连、外设等）返回错误，由于最初发起写入的指令早已执行完毕，处理器无法将错误归因到某条具体指令，只能以 SError 形式异步报告。

2.3 异常优先级

当多个异常同时挂起时，处理器按固定优先级裁决：

优先级	异常类型	说明
最高	Reset	不可屏蔽，上电后立即响应
↓	Synchronous	指令执行触发的同步异常
↓	SError	系统错误
↓	FIQ	快速中断
↓	IRQ	普通中断
最低	Debug	调试异常（优先级最低，可被其他异常抢占）

需要注意的是，异常不会被路由到 EL0。异常处理总是在当前或更高的 Exception level 中进行（详见第 5 章）。

3. 硬件自动行为：异常入口与返回

在深入寄存器之前，先理解硬件在异常发生时自动完成了哪些动作，有助于建立全局认知。

3.1 异常入口（Taking an Exception）

异常触发时，硬件严格按以下顺序执行三步操作：

PSTATE → SPSR_ELn：将当前处理器的完整状态（CurrentEL、DAIF、NZCV 等关键字段）压缩写入目标 EL 对应的 SPSR_ELn，形成一份"状态快照"。
PSTATE 更新：反映新的处理器状态。此时：
- Exception level 可能提升（例如 EL0→EL1），也可能保持不变（EL1→EL1）
- 对应中断类型的掩码位自动置位（例如 IRQ 触发后，PSTATE.I=1，屏蔽嵌套 IRQ）
- 执行状态可能从 AArch32 切换到 AArch64（见 3.3）
返回地址 → ELR_ELn：将首选返回地址写入 ELR_ELn，具体地址取决于异常类型（详见 4.2）。

然后处理器跳转到向量表中对应异常的入口（详见第 6 章），开始执行 handler。

走读示例 ：一个 EL0 应用程序执行 SVC 0x42 发起系统调用：

复制代码

1. 硬件检测到 SVC 指令 → 同步异常，路由到 EL1
2. PSTATE 保存到 SPSR_EL1（记录：当前 EL0、AArch64、DAIF 原始值等）
3. PSTATE 更新：CurrentEL = EL1，PSTATE.I = 1（屏蔽 IRQ）
4. ELR_EL1 = SVC 的下一条指令地址（handler 返回后从调用点之后继续）
5. 跳转到 VBAR_EL1 + 对应偏移（来自 EL0 AArch64 的同步异常向量）
6. Handler 读取 ESR_EL1 识别出是 SVC，且调用号为 0x42
7. 执行对应服务逻辑...
8. 执行 ERET → SPSR_EL1 恢复 PSTATE（回到 EL0），ELR_EL1 恢复 PC
9. 应用程序在 SVC 之后继续执行，仿佛什么都没发生

3.2 异常返回（ERET）

异常返回通过 ERET 指令完成，硬件反向执行入口时的保存操作：

SPSR_ELn → PSTATE：恢复异常发生前的处理器状态（包括 Exception level、DAIF、NZCV 等）
ELR_ELn → PC：从首选返回地址继续执行

这就是为什么异常返回不能使用普通的 RET 指令------RET 仅恢复 PC（来自 X30），而异常返回还需要同时恢复整个 PSTATE（来自 SPSR_ELn）。两套机制的对比见下表：

	函数调用返回	异常返回
寄存器	X30（LR）	ELR_ELn
触发方式	BL / BLR 指令	硬件自动（异常入口）
返回指令	RET	ERET
返回后 PC 来源	X30	ELR_ELn
是否恢复 PSTATE	否	是（从 SPSR_ELn）

ARMv8-A 的异常返回模型显著简化于 ARMv7-A。ARMv7-A 出于向后兼容原因，从某些异常返回时需要手动对 LR 值减 4 或减 8；而 ARMv8-A 的 ELR 直接指向正确地址，handler 无需做任何算术修正。

3.3 AArch32 ↔ AArch64 状态切换

处理器只能在异常入口和异常返回时切换执行状态：

从低 EL 到高 EL：可保持 AArch32，也可切换到 AArch64
从高 EL 到低 EL：可保持 AArch64，也可切换到 AArch32

例如，一个 AArch32 的 EL0 应用触发异常进入 AArch64 的 EL1 内核后，handler 可以在 ERET 时通过 SPSR_EL1.M 字段将执行状态切回 AArch32。

有一个边界情况：若异常从 AArch32 的 EL 进入 AArch64 的 EL，且写入了目标 EL 对应的 FAR_ELn，则 FAR_ELn 的高 32 位全部置零（详见 4.4）。

4. 核心寄存器详解

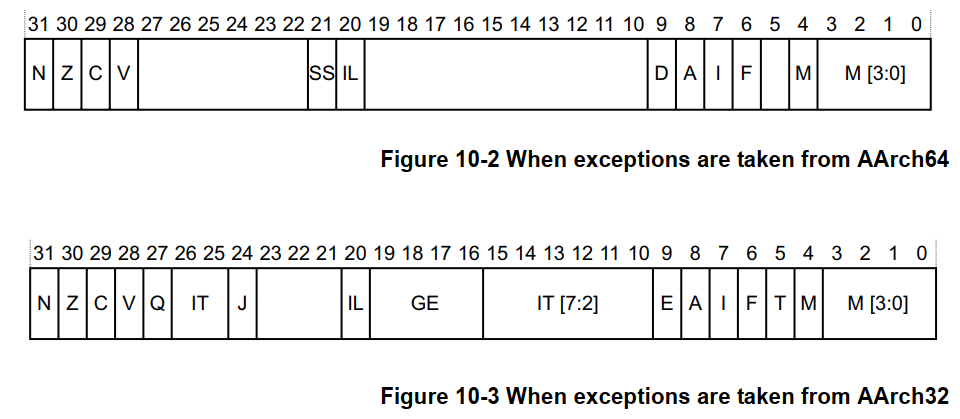

4.1 SPSR_ELn --- 处理器状态快照

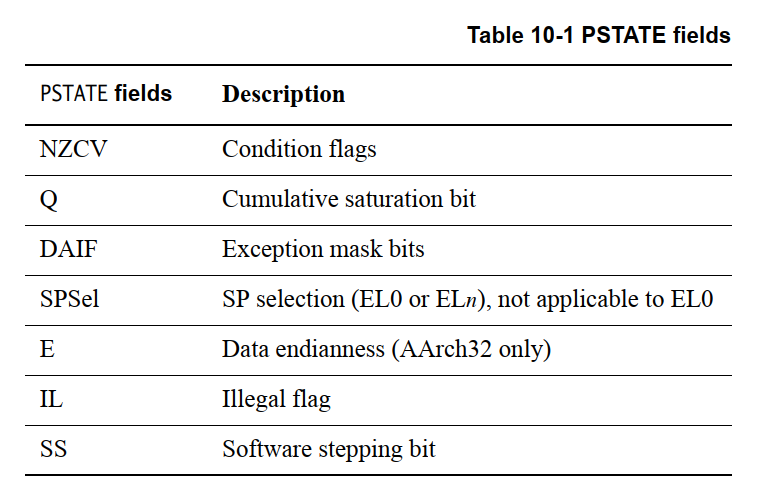

当异常被触发时，硬件将 PSTATE 保存到 SPSR_ELn（Saved Program Status Register）。SPSR_EL3、SPSR_EL2、SPSR_EL1 分别对应 EL3、EL2、EL1。

可以这样理解：PSTATE 是"当前状态"，SPSR 是异常发生那一刻的"状态快照"。ERET 时，处理器从 SPSR 恢复 PSTATE，被中断的代码流完全感知不到异常的发生。

M 字段（bit $4$ ）--- 执行状态

记录异常发生时的执行状态：0 = AArch64，1 = AArch32。这是 ERET 时恢复正确执行模式的关键依据。

DAIF --- 异常掩码位

用于屏蔽各类异常事件。对应位被置位（=1）时，异常不会被响应：

位	含义
D	Debug 异常掩码
A	SError 掩码（A 取 Abort 之意）
I	IRQ 掩码
F	FIQ 掩码

一个常见的误解是把 DAIF 等同于"关中断"------实际上它不仅控制 IRQ/FIQ，还管 Debug 和 SError。命名也直接体现了这一点：D ebug、SError（A bort）、I RQ、FIQ。

SPSel --- 栈指针选择

控制当前 EL 使用 SP_ELn 还是 SP_EL0。除 EL0 外（EL0 只能使用 SP_EL0），所有 EL 都支持此选择。详见 4.5。

IL --- 非法执行状态标记

置位时，下一条指令的执行会触发异常。典型场景：试图在配置为 AArch32 的 EL2 上以 AArch64 状态执行 ERET 时，处理器检测到非法状态组合，通过此位报错。

SS --- 软件单步

Debug 相关，详见 ARMv8 Debug 章节。调试器置位此位后，处理器每执行一条指令即触发一次 Debug 异常，实现单步调试。

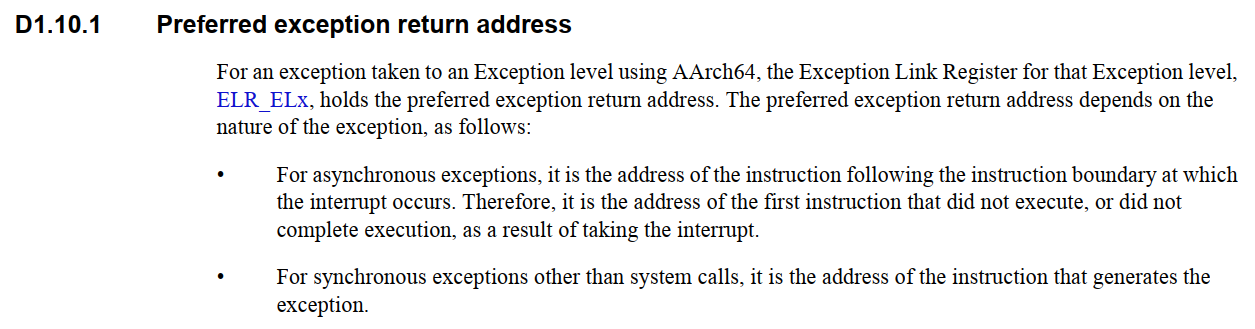

4.2 ELR_ELn --- 首选返回地址

ELR（Exception Link Register）保存的是首选返回地址（preferred return address） 。这个地址取决于异常类型，handler 无需手动修正：

异步异常（IRQ / FIQ / SError） ：ELR 指向因响应中断而尚未执行或未完整执行的第一条指令。中断返回后从这里继续，对被中断的代码完全透明。

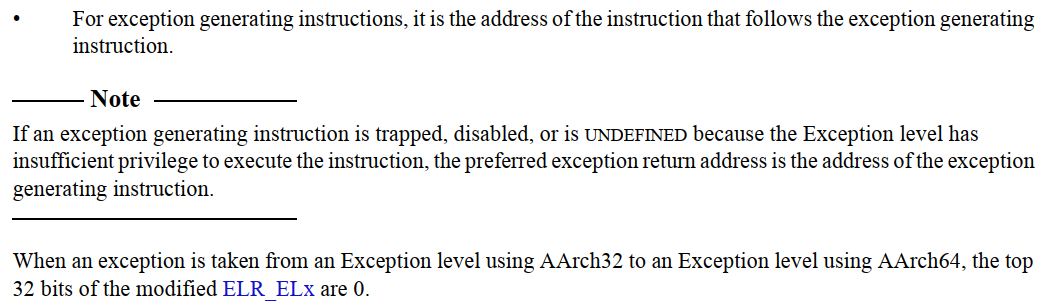

SVC / HVC / SMC（系统调用类同步异常） ：ELR 指向触发异常的指令的下一条指令。系统调用是一次主动的"服务请求"，调用者不希望返回后再执行一次调用指令，而是从调用点之后继续。
其他同步异常（Data Abort、Undefined Instruction 等） ：ELR 指向产生异常的那条指令本身 。这类异常往往是可恢复的（如缺页、COW），handler 修复条件后需要重新执行同一条指令。

下图清晰展示了三类场景下 ELR 的指向差异：

Handler 可以修改 ELR：ELR 不是只读的。handler 可以通过修改 ELR_ELn 实现一些高级场景，例如同步 abort 后跳过问题指令直接执行下一条、或者实现上下文切换。

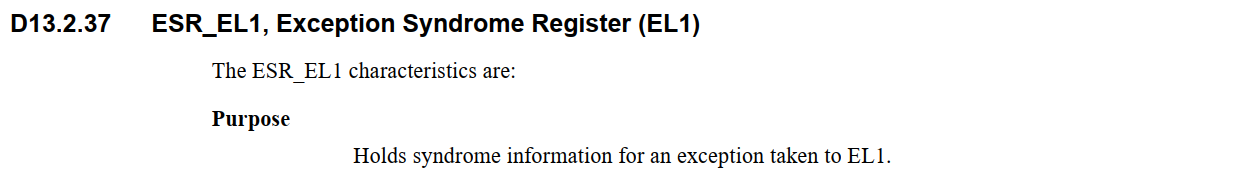

4.3 ESR_ELn --- 异常症状寄存器

SPSR 告诉你"异常发生时的状态"，ELR 告诉你"返回到哪里"，但为什么触发异常 还需要第三个寄存器来回答------这就是 ESR_ELn（Exception Syndrome Register）。

ESR_ELn 仅对同步异常和 SError 更新，对 IRQ/FIQ 不更新------因为中断原因由外部 GIC 的状态寄存器提供，而非 core 内部产生。

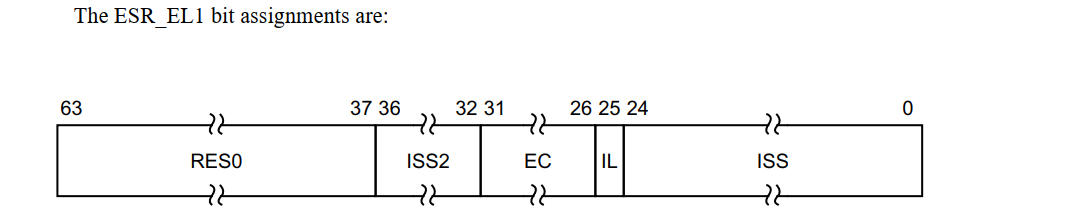

ESR_ELn 的位域编码：

位域	描述
Bits $31:26$	EC（Exception Class）：使 handler 能够区分各类异常原因------未定义指令、MCR/MRC 到 CP15 的异常、FP 操作异常、SVC/HVC/SMC 执行、Data Abort、对齐异常等
Bit $25$	IL（Instruction Length）：指示被 trap 的指令长度（0 = 16-bit，1 = 32-bit），对某些异常类别也会置位
Bits $24:0$	ISS（Instruction Specific Syndrome）：特定于该异常类型的详细信息。例如执行 `SVC 0x123456` 时，此字段包含立即数 `0x123456`；对于 Data Abort，则包含 WnR（读/写）、ISV（是否有有效 syndrome）等子字段

ESR 的价值在于让 handler 通过一个寄存器就能完成异常分发，无需反复读取多个状态寄存器来猜测原因。

4.4 FAR_ELn --- 故障地址寄存器

FAR_ELn （Fault Address Register）保存所有同步 Instruction Abort、Data Abort 及对齐故障所对应的 faulting virtual address。简单来说：

ESR_ELn 告诉你为什么错（缺页？权限？对齐？）
FAR_ELn 告诉你哪个地址错了

handler 可以结合 FAR_ELn 判断应该修复哪个地址的映射、还是向进程发送 SIGSEGV。

边界情况：若异常从 AArch32 的 EL 进入 AArch64 的 EL，且写入了目标 EL 对应的 FAR_ELn，则 FAR_ELn 的高 32 位全部置零------因为 AArch32 的虚拟地址只有 32 位。

FAR_ELn 并非对所有同步异常都会更新。例如 SVC/HVC/SMC 这类本身不涉及内存访问的系统调用，FAR 内容无意义。handler 应首先检查 ESR_ELn.EC 字段，确认是内存相关的 abort 后再读取 FAR。

4.5 SP_ELn --- 异常级专用栈

每个异常级别都有自己专用的栈指针寄存器：SP_EL0、SP_EL1、SP_EL2、SP_EL3。

处理器通过 SPSR 中的 SPSel 位控制栈指针选择：

c 复制代码

MSR SPSel, #0    // 使用 SP_EL0
MSR SPSel, #1    // 使用 SP_ELn（当前异常级别的栈指针）

一个典型使用场景：SP_EL1 指向内核保证始终有效的小栈（用于中断上下文等临界路径），SP_EL0 指向更大的内核任务栈（空间更大但可能溢出）。handler 可以按场景在两个栈之间切换，兼顾安全性与灵活性。

除 EL0 外所有异常级别都支持此机制------EL0 永远只能使用 SP_EL0。

5. 异常路由

确定了异常类型之后，下一个问题是：在哪个 Exception level 处理它？

5.1 核心规则

异常永远不会被路由到 EL0
同步异常通常在当前或更高的 EL 中被捕获
异步异常可以（按需）被路由到更高的 EL，交由 Hypervisor 或 Secure Kernel 处理
异常被捕获后，该异常类型在捕获它的 EL 中自动被屏蔽（PSTATE.DAIF 对应位自动置位）

5.2 路由控制寄存器

两个关键寄存器控制异步异常的路由：

SCR_EL3：指定哪些异常应路由到 EL3（Secure Monitor），包含 IRQ、FIQ、SError 各自的独立控制位
HCR_EL2：指定哪些异常应路由到 EL2（Hypervisor），同样包含 IRQ、FIQ、SError 各自的独立控制位

这为虚拟化和安全环境提供了灵活的控制粒度。例如 Hypervisor 可以配置 HCR_EL2 将所有物理 IRQ 路由到自己处理，再通过虚拟中断注入机制分发给 Guest OS。

6、异常向量表

6.1 向量表结构

异常触发后，处理器需要跳转到对应 handler。存储 handler 入口的内存位置称为异常向量（exception vector） ，这些向量组织在一张异常向量表中。

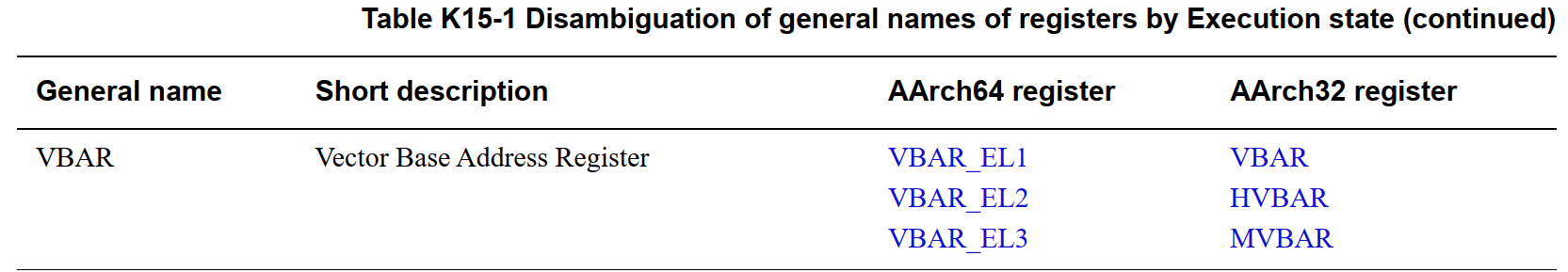

每个 EL 都有独立的向量表，基地址由向量基址寄存器 VBAR_EL3、VBAR_EL2 和 VBAR_EL1 指定。

每张表包含 16 个条目 ，每个条目 128 字节（32 条指令） 。这张表实际上由 4 组 × 4 条目构成，具体使用哪个条目取决于异常的来源：

四种异常来源：

来源	含义	典型场景
Current EL with SP_EL0	handler 运行在当前 EL，但栈指针借用 EL0 的 SP	不常见，用于特殊优化
Current EL with SP_ELx	handler 运行在当前 EL，使用自己级别的 SP_ELx	最常见：内核（EL1）内部中断
Lower EL using AArch64	异常来自更低 EL，且那个 EL 运行在 AArch64	64 位 EL0 应用发起 SVC
Lower EL using AArch32	异常来自更低 EL，且那个 EL 运行在 AArch32	32 位 EL0 应用发起 SVC

当异常被路由到当前 EL 时，处理器根据异常发生前 PSTATE.SP（即 SPSel）的取值，判断当前正使用 SP_EL0 还是 SP_ELx，进而选择 Current EL with SP_EL0 或 Current EL with SP_ELx 对应的向量入口。

举个具体例子：内核代码正在 EL1 执行 SP_EL1，此时一个 IRQ 信号到来。该 IRQ 与 Hypervisor 或 Secure 环境无关，在内核内部处理，且 SPSel 置位（表示使用 SP_EL1）。因此，处理器跳转到 VBAR_EL1 + 0x280 处的向量入口。

6.2 与 ARMv7-A 的对比

ARMv7-A 向量表每个条目只有 4 字节 ，只能容纳一条跳转指令（LDR PC, [PC, #offset]），真正的 handler 代码必须放在别处。AArch64 将每个条目扩展到 128 字节 ，这意味着顶层的 handler 逻辑可以直接内联写在向量表内部，减少了一次跳转延迟。

AArch64 不再支持 LDR PC, [PC, #offset] 这类指令。向量间较大的间距还有一个好处：避免未使用的向量条目污染典型大小的 instruction cache line。

复位地址是一个完全独立的地址，由实现定义（IMPLEMENTATION DEFINED），保存在 RVBAR_EL1/2/3 中。

6.3 向量表的实际价值

为每种异常（无论是来自当前 EL 还是更低 EL、AArch64 还是 AArch32）设置独立向量，为 OS/Hypervisor 提供了极大的灵活性。例如：

内核可以区分异常来自自身（EL1h）还是来自用户态（EL0）
可以区分来自 64 位应用还是 32 位应用，从而采取不同的处理路径
SP_ELn 用于处理来自更低 EL 的异常，但 handler 可在内部切换到 SP_EL0（如果 SPSel 支持），方便访问线程上下文

7. 实践：Linux 内核的异常向量表

Linux 内核在 arch/arm64/kernel/entry.S 中实现了 EL1 的异常向量表：

c 复制代码

SYM_CODE_START(vectors)
    kernel_ventry  1, sync_invalid          // Synchronous EL1t
    kernel_ventry  1, irq_invalid           // IRQ EL1t
    kernel_ventry  1, fiq_invalid           // FIQ EL1t
    kernel_ventry  1, error_invalid         // Error EL1t

    kernel_ventry  1, sync                  // Synchronous EL1h
    kernel_ventry  1, irq                   // IRQ EL1h
    kernel_ventry  1, fiq_invalid           // FIQ EL1h
    kernel_ventry  1, error                 // Error EL1h

    kernel_ventry  0, sync                  // Synchronous 64-bit EL0
    kernel_ventry  0, irq                   // IRQ 64-bit EL0
    kernel_ventry  0, fiq_invalid           // FIQ 64-bit EL0
    kernel_ventry  0, error                 // Error 64-bit EL0

#ifdef CONFIG_COMPAT
    kernel_ventry  0, sync_compat, 32       // Synchronous 32-bit EL0
    kernel_ventry  0, irq_compat, 32        // IRQ 32-bit EL0
    kernel_ventry  0, fiq_invalid_compat, 32// FIQ 32-bit EL0
    kernel_ventry  0, error_compat, 32      // Error 32-bit EL0
#else
    kernel_ventry  0, sync_invalid, 32      // Synchronous 32-bit EL0
    kernel_ventry  0, irq_invalid, 32       // IRQ 32-bit EL0
    kernel_ventry  0, fiq_invalid, 32       // FIQ 32-bit EL0
    kernel_ventry  0, error_invalid, 32     // Error 32-bit EL0
#endif
SYM_CODE_END(vectors)

对照第 6 节的向量表结构来理解这段代码：

第一个参数 1 或 0 ：1 = Current EL（来自 EL1 自身），0 = Lower EL（来自 EL0）
EL1t / EL1h ：t = Current EL with SP_EL0（使用 EL0 栈指针），h = Current EL with SP_ELx（使用 EL1 自己的栈指针）
fiq_invalid：Linux 内核默认不使用 FIQ，因此标记为 invalid------如果误触发 FIQ，会进入统一的异常处理流程并报错
CONFIG_COMPAT ：当内核支持 32 位兼容模式时，来自 32 位 EL0 的异常走 _compat 路径；不支持时直接标记为 _invalid

这与 ARMv8-A 向量表的 16 条目布局完全对应，非常直观。
