一、协议交互流程：全生命周期管理
1. 设备注册：身份初始化
- 核心目标：建立设备与平台的信任锚点，完成元数据登记
1.1 关键步骤：
- 预注册（可选）：厂商通过平台控制台批量导入设备模板（含型号、厂商ID、安全等级），生成预分配DeviceID
- 动态注册：设备首次联网时，通过安全通道（如DTLS预共享密钥/证书）提交注册请求，包含：
json
{
"vendor_id": "Hikvision-001",
"model": "DS-2CD3T46WDV3-L",
"hardware_version": "V2.1",
"fingerprint": "MAC:00:1A:2B:3C:4D:5E;SN:SN20230001" // 复合唯一标识
}- 平台响应：返回DeviceID（全局唯一）、access_token（短期有效）、config_profile（初始配置，如上报周期）
2. 设备认证与授权：动态信任建立
- 认证机制对比：
| 认证方式 | 原理 | 优势 | 适用场景 |
|---|---|---|---|
| PSK | 预共享对称密钥（如MQTT连接参数） | 低开销，易部署 | 资源受限设备（传感器） |
| X.509证书 | 设备内置CA签发的非对称证书 | 高安全，支持双向认证 | 工业网关、车载终端 |
| JWT Token | 短期令牌（含设备ID+权限声明） | 无状态，便于扩展 | 移动端、第三方应用对接 |
- 授权模型：基于ABAC（属性基访问控制），如：
设备属性：{region: "cn-north", type: "gateway", level: "level2"}策略示例：允许 level2 网关 调用 子设备重启服务
3. 设备唯一性识别：防伪造与追踪
3.1 多因子融合识别方案：
- 硬件级：TPM芯片存储设备根密钥，生成不可克隆的Attestation Identity Key (AIK)
- 软件级：结合IMEI+MAC+序列号哈希（如SHA-256）生成设备指纹，定期上报防篡改
- 网络级：NAT穿透场景下，通过STUN/TURN获取公网映射地址+端口作为辅助标识
4. 上行数据：设备状态与事件上报
- 据结构标准化（以LwM2M为例）：
json
{
"device_id": "dev_gw_001",
"timestamp": 1717267200000,
"resources": [
{"id": 3303, "name": "temperature", "value": 26.5, "unit": "°C"}, // 对象3303（温度）
{"id": 5500, "name": "battery_level", "value": 78, "unit": "%"} // 对象5500（电池）
],
"events": [
{"code": 4, "desc": "door_open", "time": 1717267150000} // 事件码4=门磁开
]
}- 压缩优化：对高频小数据（如传感器读数）采用Delta编码（仅上报变化值）+ Protobuf二进制序列化
5. 下行数据：云端控制与配置
- 指令类型与执行流程：
| 指令类型 | 协议载体 | 执行示例 |
|---|---|---|
| 属性设置 | MQTT SET主题 | {"target_temp": 24, "mode": "cool"} |
| 服务调用 | HTTP POST /invoke | {"service": "camera_ptz", "params": {"pan": 30}} |
| 固件升级 | CoAP OBSERVE通知 | 分块下载固件（Block1/Block2） |
- 可靠性保障：下行指令通过消息队列持久化（如RocketMQ），设备离线时缓存并重试（最多3次退避重试）
二、协议交互方式：数据流模式对比
1. 双向通讯（全双工长连接）
- 核心特征：通过心跳包（Keepalive）维持连接，双方可主动收发消息
技术实现： - MQTT：基于TCP，CONNECT报文携带Keep Alive字段（默认60s），Broker定时发送PINGREQ，设备回应PINGRESP
- WebSocket：HTTP Upgrade握手后转为TCP长连接，适用于浏览器-设备交互（如Web管理平台控制设备）
- SIP：基于UDP/TCP，通过REGISTER保活（间隔3600s），支持即时消息（MESSAGE方法）
- 适用场景：实时监控（如智能家居设备状态同步）、双向控制（如摄像头PTZ调节）
2. 单向上报（单向数据流）
- 核心特征：设备仅发送数据，服务端被动接收，无主动下行通道
- 典型协议对比：
| 协议 | 传输层 | 编解码 | 上报触发方式 | 适用场景 |
|---|---|---|---|---|
| HTTP | TCP | JSON/XML | 定时POST/事件触发 | 智能表计（每日抄表 |
| CoAP | UDP | CBOR/JSON | 观察者模式（Observe） | 低功耗传感器（NB-IoT） |
- 局限性：无法实现云端主动配置，需设备定期拉取（如HTTP轮询）弥补
3. 被动轮询（服务端主动查询）
- 核心特征：服务端按固定周期向设备发送请求，设备响应当前状态
工业场景典型实现（Modbus RTU）： - 主从架构：服务端（主站）发送读保持寄存器指令（功能码0x03），设备（从站）返回16位寄存器值
- 轮询周期：根据设备响应时间调整（如PLC通常100-500ms/次）
- 报文示例：主站请求：[从机地址01][功能码03][起始地址00 6B][寄存器数00 02][CRC校验]
从站响应：[01][03][04][00 00 03 E8][CRC] // 寄存器0x006B=1000（十进制） - 适用场景：工业现场总线（PLC数据采集）、传统仪表改造（如电表、水表）
三、编解码技术：效率与安全平衡
1. 主流编码方式对比
| 编码类型 | 语法特点 | 压缩率 | 解析效率 | 安全扩展 | 典型协议适配 |
|---|---|---|---|---|---|
| JSON | 键值对文本，可读性强 | 低（冗余键名） | 中 | Base64编码二进制载荷 | HTTP/MQTT |
| XML | 标签嵌套，支持Schema校验 | 极低 | 低 | WS-Security加密 | SOAP/TR-069 |
| Protobuf | 二进制TLV结构，强类型定义 | 高（比JSON小3-10倍） | 高 | 内置字段加密选项 | gRPC/IoT Core私有协议 |
| CBOR | JSON等价二进制（RFC 8949） | 中 | 高 | 支持COSE加密 | CoAP/LwM2M |
| 自定义二进制 | 按需定义字节序/位域 | 极高 | 极高 | 私有加密算法 | 车载CAN总线/工业PLC |
2. 标准协议定义的编码规范
- LwM2M：强制使用SenML（Sensor Markup Language）JSON/CBOR编码，统一资源描述格式
- OPC UA：基于ASN.1二进制编码（高效）或XML文本编码（可读），支持跨平台数据建模
- MQTT 5.0：引入Payload Format Indicator字段，显式声明编码类型（0=未指定，1=UTF-8，2=二进制）
四、设备类型：拓扑与协议适配
1. 直连设备（Direct Device）
- 特点：直接通过IP网络（Wi-Fi/4G/以太网）接入平台，独立处理协议栈
- 协议栈示例：传感器→MCU→MQTT over TLS→云平台
- 案例：智能插座（ESP32 MCU+MQTT）、工业温湿度传感器（NB-IoT+CoAP）
2. 网关设备（Gateway）
核心能力：
- 协议转换：Modbus RTU→MQTT、Zigbee→HTTP、BACnet→CoAP
- 边缘计算：本地规则引擎（如"温度>30℃时触发风扇启动"）减少云端依赖
- 拓扑管理：维护子设备列表（如LoRa网关管理1000+子节点），支持子设备影子（Shadow）同步

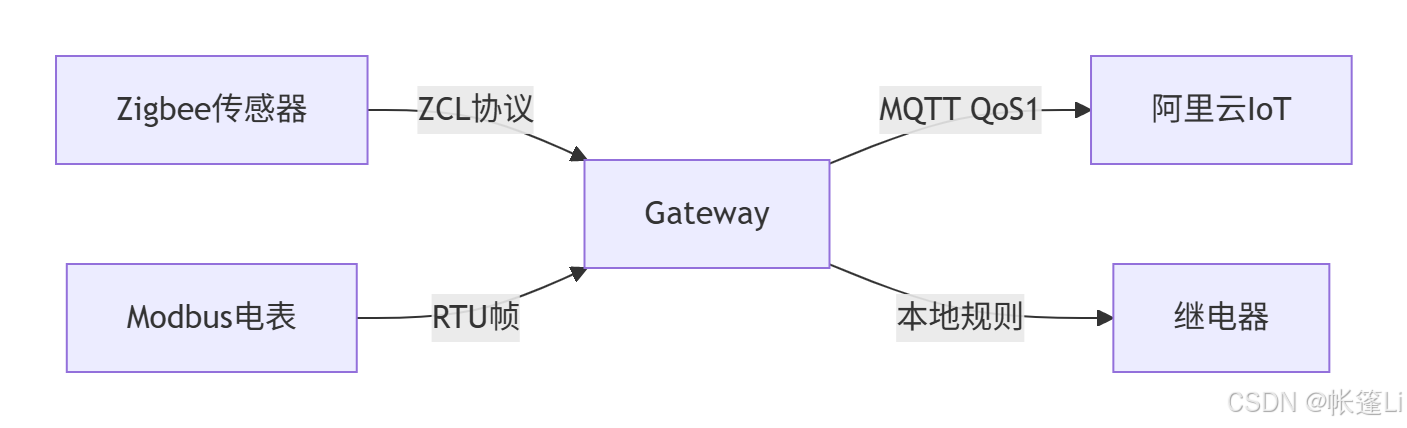

- 架构示例：
3. 子设备（Sub-Device）
- 依赖模式：通过网关代理接入，自身不暴露公网IP（如蓝牙Mesh设备、Zigbee End Device）
- 唯一性标识：网关ID+子设备短地址（如gw_001:0x1234）
4. 虚拟设备（Virtual Device）
应用场景：
- 数字孪生：模拟物理设备行为（如虚拟风机转速随负载动态调整）
- 压力测试：生成百万级虚拟设备上报流，验证平台并发能力
- 协议仿真：模拟第三方设备（如虚拟Modbus从站）调试网关兼容性
五、常见协议：场景化技术解析
5.1 三层基础协议
| 协议 | 核心特性 | 物联网适配优化 |
|---|---|---|
| TCP | 面向连接、可靠传输（重传/排序） | 通过SO_KEEPALIVE检测死连接，适合MQTT/HTTP等长连接场景 |
| UDP | 无连接、低延迟、尽最大努力交付 | 结合DTLS加密（如CoAP），或通过QUIC（基于UDP的多路复用）提升可靠性 |
5.2 应用层协议矩阵
1. 通用物联网协议
| 协议 | 传输层 | 交互方式 | 编解码 | 典型场景 | 核心优势 |
|---|---|---|---|---|---|
| MQTT | TCP | 双向通讯 | JSON/Protobuf | 移动设备、传感器网络 | QoS分级（0-2）、遗嘱消息（Last Will） |
| CoAP | UDP | 双向/单向上报 | CBOR/JSON | NB-IoT传感器、受限节点 | 类HTTP方法（GET/PUT）、Observe订阅 |
| HTTP | TCP | 单向上报为主 | JSON/XML | 智能表计、配置查询 | 生态成熟（RESTful API） |
2. 安防监控协议
GB28181（公共安全视频监控联网系统）
- 传输层：TCP（信令）+ RTP/RTCP（媒体流）
- 交互流程：设备注册（REGISTER）→ 目录查询（Catalog）→ 实时预览（Play）→ 云台控制（PTZCmd）
- 典型应用：雪亮工程、智慧园区监控（支持GB/T 28181-2016级联）
ONVIF（开放网络视频接口论坛） - 核心规范：基于SOAP/XML的设备发现（WS-Discovery）、媒体配置（Media Service）、事件订阅（Event Service）
- 场景：多品牌摄像头统一管理（如海康、大华设备接入同一平台）
海康ISUP（私有增强协议） - 扩展特性：支持设备加密认证（ISAPI鉴权）、智能分析事件（如人脸识别结果上报）、私有码流转发（ISUP-RTSP）
3. 工业控制协议
Modbus（RTU/TCP）
- RTU模式：串口传输（RS485），二进制帧结构（地址+功能码+数据+CRC），适合工业现场短距离通信
- TCP模式：基于502端口，帧头增加MBAP（Modbus Application Protocol）头（事务ID+协议ID+长度）
TR-069/TR-369（远程设备管理） - TR-069（CWMP）：基于HTTP/SOAP，用于家庭网关配置（如PPPoE拨号、WiFi参数），支持ACS（自动配置服务器）远程升级
- TR-369（USP）：演进版，基于MQTT/WebSocket，支持容器化应用部署（如智能家居插件）、更强的安全性（OAuth 2.0）
4. 车载与交通协议
JT/T 808（道路运输车辆卫星定位系统终端通讯协议）
- 报文结构：[起始符7E][消息头][消息体][校验码][结束符7E]，支持分包传输（消息体>1023字节时分片）
- 功能：位置上报（0x0200）、紧急报警（0x0301）、参数查询（0x8104）
JT/T 1078（车载视频多媒体传输协议） - 复用机制：基于JT808 TCP连接，通过逻辑通道号区分音视频流（如通道1=主码流，通道2=子码流）
- 编码格式：H.264/H.265视频+RTP封装，音频支持G.711/AAC
5. 第三方平台对接协议
对接模式：
- SDK集成：如阿里云IoT Link SDK（支持C/Java/Python），封装MQTT连接、物模型解析
- 协议桥接：通过边缘网关将私有协议（如Modbus）转换为平台标准协议（如MQTT）
- API对接：RESTful API（如AWS IoT UpdateThingShadow更新设备影子）
典型案例：企业自有平台通过MQTT桥接接入华为云IoT，实现数据互通

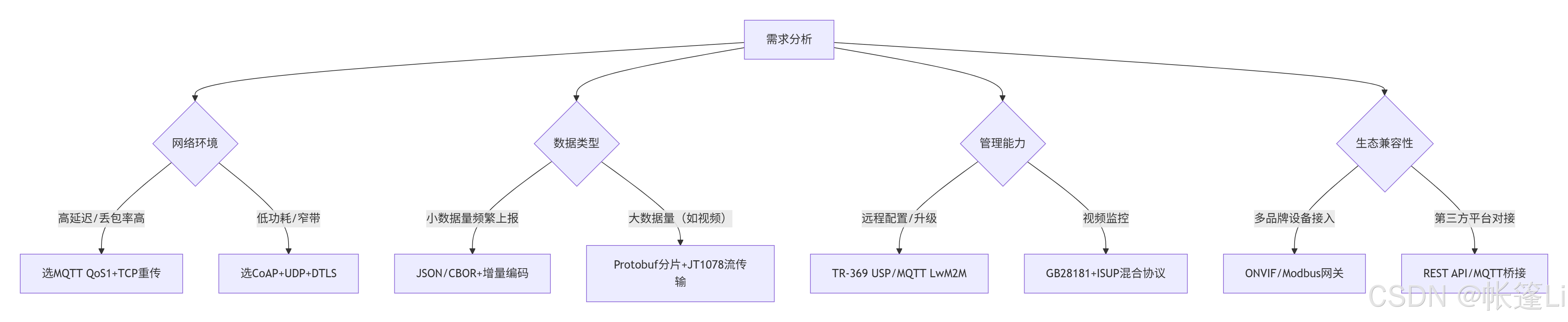

六、协议选型决策框架
总结
IoT协议设计需平衡效率、安全、兼容性三大核心诉求：直连设备优选MQTT/CoAP，工业场景依赖Modbus/TR-369，安防监控聚焦GB28181/ONVIF，第三方对接通过协议桥接或SDK简化集成。未来趋势是协议融合（如MQTT over QUIC提升弱网性能）与AI驱动编码（动态选择最优编解码方式），进一步降低物联网落地门槛。
