ROS文件解读(package .xml--CMakeLists.txt)

ROS Package（功能包）

ROS Package 是 ROS 中最小的可编译 / 可运行单元，一个机器人功能（比如激光 SLAM、电机控制）通常对应一个或多个 Package。
每个 Package 必须包含 package.xml（描述包的元信息）和 CMakeLists.txt（编译构建规则），缺少任何一个都不被 ROS 识别为合法 Package。

ROS中的依赖和CMake库

ROS 里的 "依赖" 本质是：你的功能包想要正常编译、运行，必须依赖的其他软件 / 代码 / 库资源。就像你做一道菜需要食材，你的 ROS 包实现功能也需要 "食材"------ 这些 "食材" 就是依赖。

依赖的分类（对应 package.xml 里的标签）

依赖类型	通俗解释	例子
编译时依赖	编译代码（`catkin_make`）时必须有的 "食材"（比如头文件、编译规则）	`roscpp`（提供 C++ 的头文件）、`message_generation`（生成 msg 代码）
运行时依赖	运行 ROS 节点（`rosrun`）时必须有的 "食材"（比如动态链接库、可执行程序）	`roscpp`（提供运行节点的库文件）、`rviz`（运行可视化工具）
测试时依赖	运行 ROS 测试（`rostest`）时需要的 "食材"	`rostest`、`gtest`

头文件（.h/.hpp） ：比如#include <ros/ros.h> 中的ros.h就是roscpp包提供的头文件，没有它编译代码会报错 "找不到头文件"。
库文件（.so/.a） ：Linux 下的动态 / 静态链接库，比如roscpp会生成libroscpp.so，运行节点时系统需要找到这个库才能启动。
可执行程序 ：比如依赖rviz，本质是依赖rviz包编译出的rviz可执行文件。
msg/srv 定义文件 ：比如依赖std_msgs，是依赖它定义的String.msg、Int32.msg等消息格式。

举个直观例子

你写了一个 C++ ROS 节点，代码第一行是：
cpp 复制代码
```
#include <ros/ros.h>  // 用到roscpp的头文件
```
编译时，编译器需要找到ros.h这个文件（来自roscpp包）------ 这是编译时依赖 ；运行时，你的节点需要调用roscpp的动态库libroscpp.so------ 这是运行时依赖；如果缺少这两个依赖，要么编译失败，要么运行时提示 "找不到库"。

CMake 库不是 ROS 特有的，是 CMake 构建系统中的核心概念，ROS 基于 CMake 扩展了 catkin，所以会用到这个概念。

1. 先理解 "库（Library）" 的基础

编程中的 "库" 是提前编译好的、可复用的代码集合（对比：可执行文件是直接运行的程序，库是被程序调用的代码）。比如你写的 ROS 节点（可执行文件）会调用roscpp的库，不用自己重新写 "创建节点、发布话题" 的代码。

2. CMake 库的具体含义

在 CMake 中，"CMake 库" 是指：CMake 通过特定指令（如find_package、target_link_libraries）识别、管理、链接的 "库文件"（.so/.a）或 "库配置"。简单说：CMake 库是 CMake 能 "认得到"、能帮你链接到代码里的库资源。

3. CMake 库的核心作用（ROS 场景下）

在 ROS 的CMakeLists.txt中，你写：
cpp 复制代码
```
# 1. 查找roscpp这个CMake库（本质是找roscpp的编译配置和库文件）
find_package(catkin REQUIRED COMPONENTS roscpp)

# 2. 将roscpp的CMake库链接到你的节点
target_link_libraries(my_node ${catkin_LIBRARIES})
```
这两行的核心是：
find_package(roscpp)：CMake 会去系统中找roscpp的 "库配置文件"（比如roscppConfig.cmake），这个文件告诉 CMake：
- roscpp的头文件在哪（比如/opt/ros/noetic/include）；
- roscpp的库文件在哪（比如/opt/ros/noetic/lib/libroscpp.so）；
${catkin_LIBRARIES}：是 CMake 变量，包含了所有找到的 ROS 库（如roscpp、std_msgs）的库文件路径，target_link_libraries会把这些库 "链接" 到你的可执行文件中，让你的节点能调用库的功能。

新手入门时，不用深究 CMake 库的底层实现，只需记住：在 CMakeLists.txt 中，find_package填你依赖的 ROS 包名，target_link_libraries加上${catkin_LIBRARIES}，就能正确链接依赖的 CMake 库。

package.xml 解读

package.xml 是包的 "身份证"，用于描述包的元信息（名称、版本、依赖、作者等），ROS 通过它识别包的基本信息和依赖关系。

核心结构（以 ROS Noetic/Melodic 为例，ROS2 格式略有差异）

XML 复制代码

<?xml version="1.0"?>
<!-- 声明ROS版本，noetic对应格式2，kinetic/melodic也常用2 -->
<package format="2">
  <!-- 1. 必选基础信息 -->
  <name>my_package</name>          <!-- 包名（唯一，小写+下划线） -->
  <version>1.0.0</version>         <!-- 版本号（语义化：主版本.次版本.修订号） -->
  <description>My first ROS package</description>  <!-- 功能描述 -->
  <maintainer email="your@email.com">Your Name</maintainer>  <!-- 维护者（必填） -->
  <license>Apache-2.0</license>    <!-- 许可证（如MIT、BSD、GPL） -->

  <!-- 2. 依赖声明（核心） -->
  <!-- build_depend：编译时依赖（比如头文件、CMake库） -->
  <build_depend>roscpp</build_depend>
  <!-- exec_depend：运行时依赖（比如ROS节点运行需要的库） -->
  <exec_depend>roscpp</exec_depend>
  <!-- build_export_depend：编译导出依赖（其他包依赖本包时需要的编译依赖） -->
  <build_export_depend>roscpp</build_export_depend>
  <!-- test_depend：测试时依赖 -->
  <test_depend>rostest</test_depend>

  <!-- 3. 可选信息 -->
  <author>Your Name</author>       <!-- 作者 -->
  <url type="website">https://your-url.com</url>  <!-- 文档/代码地址 -->
</package>

标签	作用
`<name>`	包的唯一标识，命名规则：小写字母 + 下划线（如`lidar_driver`）
`<build_depend>`	编译本包需要的依赖（比如`roscpp`、`std_msgs`）
`<exec_depend>`	运行本包节点需要的依赖（大部分场景和`build_depend`重复）
`<maintainer>`	必须填写，否则`catkin_make`会报错，格式：姓名 + 邮箱

在 Package 目录下执行：

bash 复制代码

catkin_lint .  # 检查package.xml语法是否正确
rospkg info my_package  # 查看包的元信息（验证是否识别）

以下是一段package.xml，读者可以自行解读，

XML 复制代码

<?xml version="1.0"?>
<package format="2">
  <name>imu_filter</name>
  <version>0.0.0</version>
  <description>imu_filter</description>
  <maintainer email="a@a.com">a</maintainer>
  <license>BSD</license>

  <buildtool_depend>catkin</buildtool_depend>

  <build_depend>roscpp</build_depend>
  <build_depend>sensor_msgs</build_depend>
  <build_depend>geometry_msgs</build_depend>
  <build_depend>tf</build_depend>
  <build_depend>tf2</build_depend>
  <build_depend>dynamic_reconfigure</build_depend>

  <exec_depend>roscpp</exec_depend>
  <exec_depend>sensor_msgs</exec_depend>
  <exec_depend>geometry_msgs</exec_depend>
  <exec_depend>tf</exec_depend>
  <exec_depend>tf2</exec_depend>
  <exec_depend>dynamic_reconfigure</exec_depend>
</package>

CMakeLists.txt 解读

CMakeLists.txt 是编译规则文件，告诉 ROS（实际是 catkin 构建系统）如何编译代码、链接库、安装文件等。ROS 基于 CMake 扩展了 catkin，所以文件里既有 CMake 原生语法，也有 catkin 特有语法。

XML 复制代码

# 1. 声明CMake最低版本（ROS Noetic对应3.0.2+）
cmake_minimum_required(VERSION 3.0.2)

# 2. 声明包名（必须和package.xml的<name>一致）
project(my_package)

# 3. 设置编译选项（可选，解决中文编码、C++版本等问题）
add_compile_options(-std=c++11)  # 指定C++11标准

# 4. 查找依赖的ROS包（核心）
find_package(catkin REQUIRED COMPONENTS
  roscpp
  std_msgs
  message_generation  # 如果自定义msg/srv，需要加这个
)

# 5. 声明catkin包的导出信息（固定模板）
catkin_package(
  INCLUDE_DIRS include  # 头文件目录
  LIBRARIES ${PROJECT_NAME}  # 编译生成的库名
  CATKIN_DEPENDS roscpp std_msgs  # 依赖的ROS包
  # DEPENDS system_lib  # 如果依赖非ROS库（如Eigen），加这里
)

# 6. 包含头文件目录（让编译器找到头文件）
include_directories(
  include
  ${catkin_INCLUDE_DIRS}  # ROS依赖包的头文件目录
)

# 7. 编译可执行文件（核心：生成ROS节点）
add_executable(my_node src/my_node.cpp)  # 源文件→可执行文件
# 链接库（必须加，否则编译报错）
target_link_libraries(my_node
  ${catkin_LIBRARIES}
)

# 8. 安装（可选：将可执行文件安装到ROS环境）
install(TARGETS my_node
  RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)
# 安装头文件（可选）
install(DIRECTORY include/${PROJECT_NAME}/
  DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
)

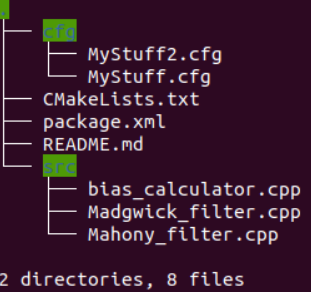

以下是一段CMakeLists.txt ，读者可以自行解读，

XML 复制代码

cmake_minimum_required(VERSION 2.8.3)
project(imu_filter)

# 1. 查找所有依赖（顺序固定）
find_package(catkin REQUIRED COMPONENTS
  roscpp
  sensor_msgs
  geometry_msgs
  tf
  tf2
  dynamic_reconfigure
)

# 2. 生成动态参数头文件（仅针对需要的两个滤波器）
generate_dynamic_reconfigure_options(
  cfg/MyStuff.cfg
  cfg/MyStuff2.cfg
)

# 3. Catkin 包导出配置（顺序固定）
catkin_package(
  CATKIN_DEPENDS roscpp sensor_msgs geometry_msgs tf tf2 dynamic_reconfigure
)

# 4. 头文件包含路径（顺序固定）
include_directories(
  ${catkin_INCLUDE_DIRS}
)

# 5. 第一步：创建可执行目标（严格按「先创建，后操作」）
add_executable(madgwick_imu_filter src/Madgwick_filter.cpp)
add_executable(mahony_imu_filter src/Mahony_filter.cpp)
add_executable(bias_calculator src/bias_calculator.cpp)

# 6. 第二步：添加依赖（仅给需要动态参数的两个目标加）
add_dependencies(madgwick_imu_filter ${PROJECT_NAME}_gencfg ${catkin_EXPORTED_TARGETS})
add_dependencies(mahony_imu_filter ${PROJECT_NAME}_gencfg ${catkin_EXPORTED_TARGETS})
# bias_calculator 无动态参数，无需添加此依赖

# 7. 第三步：链接库（所有目标都需要，顺序在创建和依赖之后）
target_link_libraries(madgwick_imu_filter ${catkin_LIBRARIES})
target_link_libraries(mahony_imu_filter ${catkin_LIBRARIES})
target_link_libraries(bias_calculator ${catkin_LIBRARIES})

指令	作用
`project(my_package)`	声明包名，必须和`package.xml`的`<name>`完全一致
`find_package()`	查找依赖的 ROS 包，比如`roscpp`（C++ 接口）、`rospy`（Python 接口）
`catkin_package()`	声明本包的导出信息，供其他依赖本包的包使用
`add_executable()`	将`.cpp`源文件编译成可执行文件（ROS 节点）
`target_link_libraries()`	链接依赖库（ROS 的核心库都在`${catkin_LIBRARIES}`里）

注意：

|--------------------|----------------------------|
| add_executable() | 将.cpp源文件编译成可执行文件（ROS 节点） |

常见扩展场景

编译多个节点

XML 复制代码

# 编译第一个节点
add_executable(node1 src/node1.cpp)
target_link_libraries(node1 ${catkin_LIBRARIES})
# 编译第二个节点
add_executable(node2 src/node2.cpp)
target_link_libraries(node2 ${catkin_LIBRARIES})

自定义 msg/srv 文件 ：需要在find_package后添加：

XML 复制代码

add_message_files(FILES MyMsg.msg)  # 自定义msg文件
add_service_files(FILES MySrv.srv)  # 自定义srv文件
generate_messages(DEPENDENCIES std_msgs)  # 生成msg/srv的代码

在 ROS 工作空间（catkin_ws）根目录执行：

bash 复制代码

catkin_make  # 编译所有包
# 或指定编译当前包
catkin_make --cmake-args -DCMAKE_BUILD_TYPE=Release --pkg my_package

两个文件的关联

package.xml 中声明的依赖（如roscpp），必须在CMakeLists.txt的find_package中对应包含，否则编译会找不到依赖。
CMakeLists.txt的project名称必须和package.xml的<name>完全一致，否则 ROS 无法识别包。
新增依赖时，两个文件都要修改 ：先在package.xml加<build_depend>/<exec_depend>，再在CMakeLists.txt加find_package。

总结

package.xml 是元信息文件，核心作用是声明包名、版本、依赖，让 ROS 识别包的基本信息。
CMakeLists.txt 是编译规则文件，核心作用是指定编译源文件、链接依赖库、生成可执行文件（ROS 节点）。
两个文件是 ROS 功能包的 "标配"，且依赖声明、包名必须保持一致，否则会导致编译 / 运行错误。
