流程图在软件工程实践中是一个高频需求：系统架构设计、业务流程梳理、API交互时序、数据流向描述......这些场景都离不开流程图。
传统的痛点有两个，一是白板会议结束后，手绘草图需要人工转录为数字图表，耗时且容易引入错误；二是流程图的版本管理混乱，源文件分散在PPT、截图、Visio等多个载体中，变更追踪困难。
当前市场上出现了一批以"AI图像识别"和"文档解析"为核心能力的流程图生成工具，本文从技术视角对5款代表性工具进行深度评测，重点关注以下维度：
•图像识别（Image-to-Diagram）的实现方式与精度
•Mermaid代码支持与语法容错能力
•文档格式兼容性与隐性逻辑提取能力
•多人协作架构
•数据导出格式与集成能力

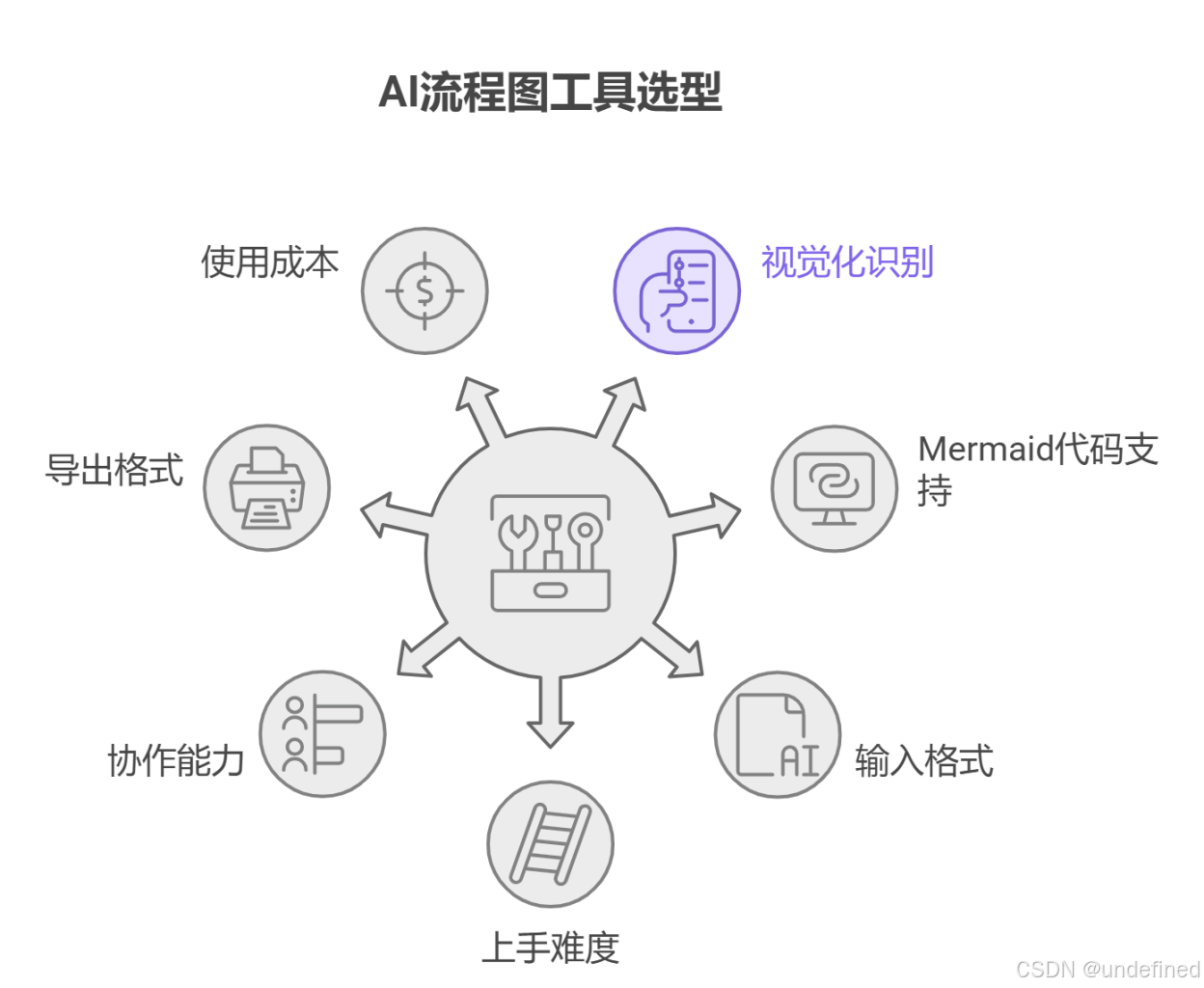

AI流程图工具核心能力评测维度
图像识别生成（Image-to-Diagram）： 工具能否从手绘草图、白板照片、屏幕截图中准确提取节点形状、箭头指向和文本内容，并重建为结构化的可编辑图表？底层依赖OCR引擎与图形识别模型的协同。
Mermaid代码支持： 对于技术团队，Mermaid是最常用的图表描述语言之一。工具是否支持Mermaid代码的实时渲染？是否具备语法容错和自动修复能力？
文档解析（Document-to-Diagram）： 能否从Word、Excel、PDF、PPT等文档中提取隐性的流程逻辑？这涉及NLP层面的语义理解，而非简单的文字抽取。
协作与版本管理： 是否支持多人实时协作？是否提供版本历史？
数据导出与集成： 是否支持JSON等结构化格式导出？为下游系统集成提供数据接口。
工具一：boardmix博思白板

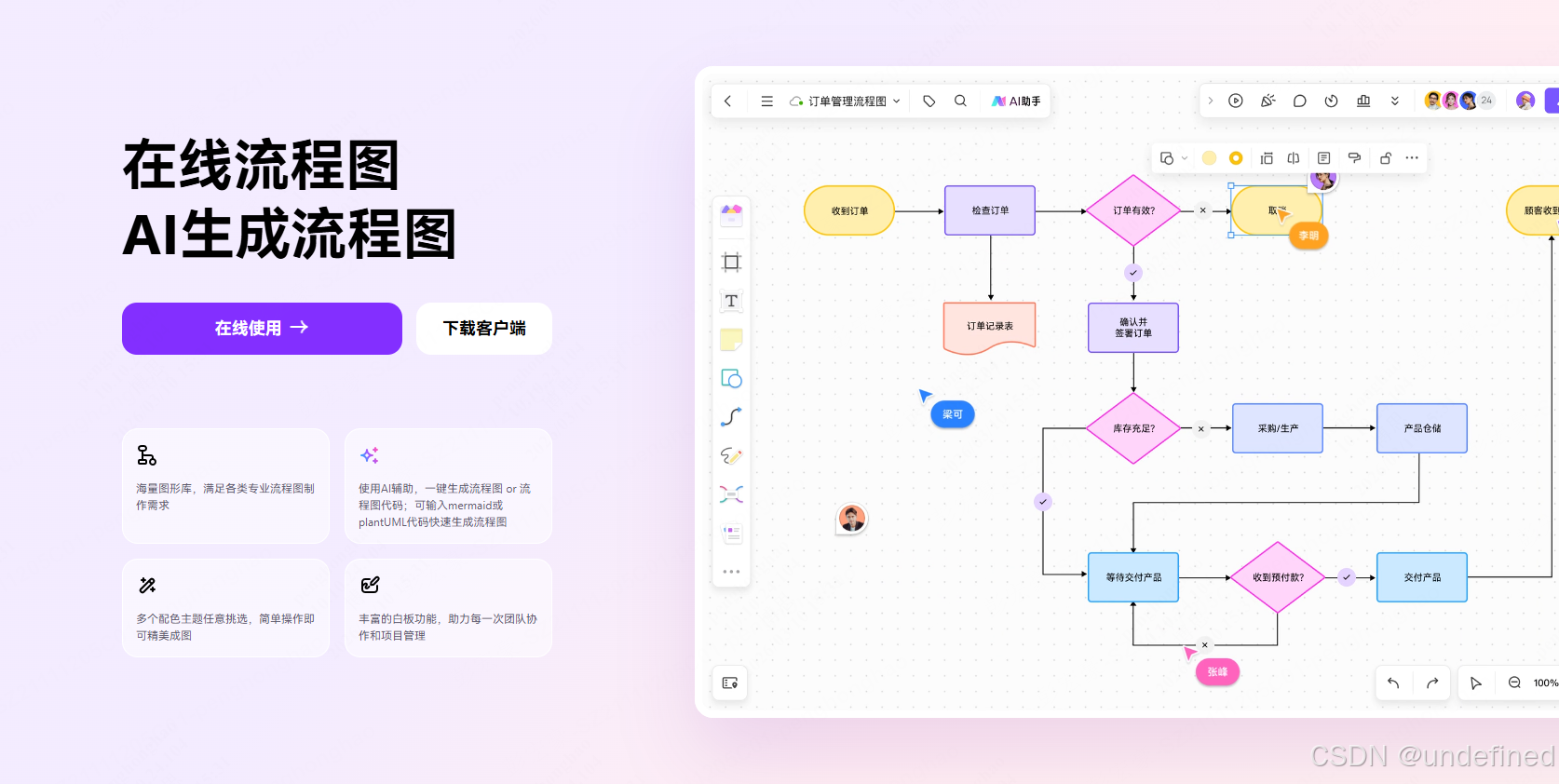

boardmix采用多模态输入 + 协作白板的产品架构，将OCR图像解析、Mermaid代码渲染、AI生成和实时协作整合在同一工作空间内。
Mermaid支持详解：

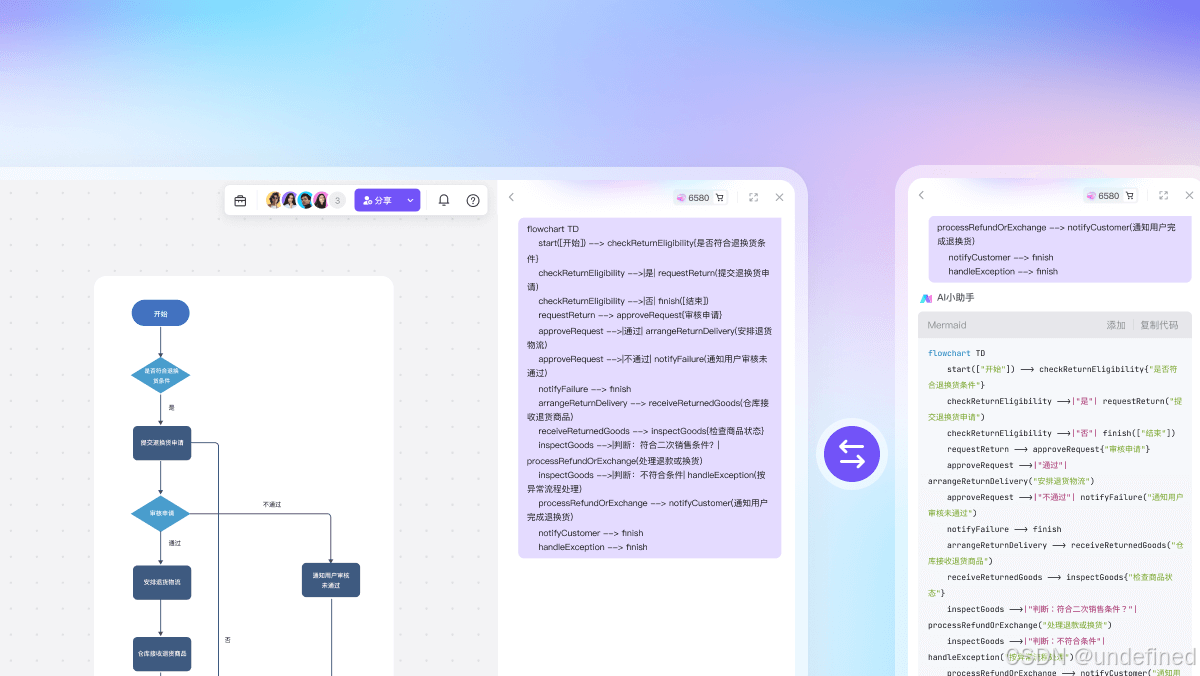

boardmix对Mermaid的支持值得重点说明。除了基础的代码渲染，boardmix内置了语法容错机制------当输入代码存在语法错误时，系统会尝试自动修复并渲染正确图形，而非直接报错。
将代码粘贴进boardmix，图表直接渲染。如果代码中存在小错误（如缺少引号、节点名称中的特殊字符、箭头语法不规范），boardmix会自动修复后渲染，不需要切回编辑器逐行排查。
图像识别能力： 上传白板照片或手绘草图，OCR模块自动提取文字和图形结构，转化为画布上的矢量图形节点。识别结果支持直接在画布上进行二次编辑，节点和连线均可自由调整。
协作架构： boardmix采用实时协作架构，支持多用户同时在同一白板工作区操作，提供评论、批注和版本历史追溯功能。这是5款工具中唯一具备完整多人协作能力的选项。
适用场景： 技术团队的系统架构设计评审、需求对齐白板会议、跨职能团队的流程梳理。
工具二：dAIgram
dAIgram采用单一能力深度优化策略，将全部技术资源集中在流程图图像识别与重建这一垂直场景。
双轨并行识别架构： dAIgram的底层运行两套并行的算法模型：
•OCR模型： 精准提取节点内部的文字内容
•图形识别模型： 解析节点形状的语义含义（菱形=判断节点，矩形=处理节点），并精准定位箭头的指向关系
两套模型的输出结果经过融合处理后，重建原始流程图的拓扑结构。相比单纯依赖OCR的方案，这种双轨并行架构在处理复杂流程图时具有更高的结构还原精度，尤其在箭头指向的判断上表现更为稳定。
JSON导出支持： dAIgram支持将识别结果导出为JSON格式，保留完整的节点和边的结构化数据：
这为下游系统集成和二次开发提供了标准化的数据接口。
适用场景： 需要批量处理历史流程图档案；需要将纸质或白板流程图数字化并集成至流程管理系统。
工具三：InfoGiph
InfoGiph专注于从非标准图像素材（截图、草图、扫描件）中重建流程结构，核心技术思路是将流程图的三个基本构成要素分离提取后再进行语义重组。
三要素分离识别机制： InfoGiph将识别过程拆分为三个独立的处理管道：
1.形状边缘检测： 识别节点的几何形状（矩形、菱形、椭圆等）
2.方向向量分析： 解析箭头的起点、终点和方向
3.文本提取： 提取节点内部和连线上的文字内容
三个管道各自输出结构化结果后，通过语义重组模块按照原始的业务逻辑顺序重建图表框架。
流向推断能力： 当原始图像中箭头方向不够规范或存在歧义时，InfoGiph会基于上下文语义尝试推断正确的流向。这一能力在处理质量较差的手绘草图时具有实际价值。
格式兼容性： 支持PNG、JPG、WEBP、GIF等多种图像格式输入，降低了格式预处理的工程成本。
适用场景： 从历史截图档案中批量提取流程信息；处理质量参差不齐的手绘草图或扫描件。
工具四：Flowova

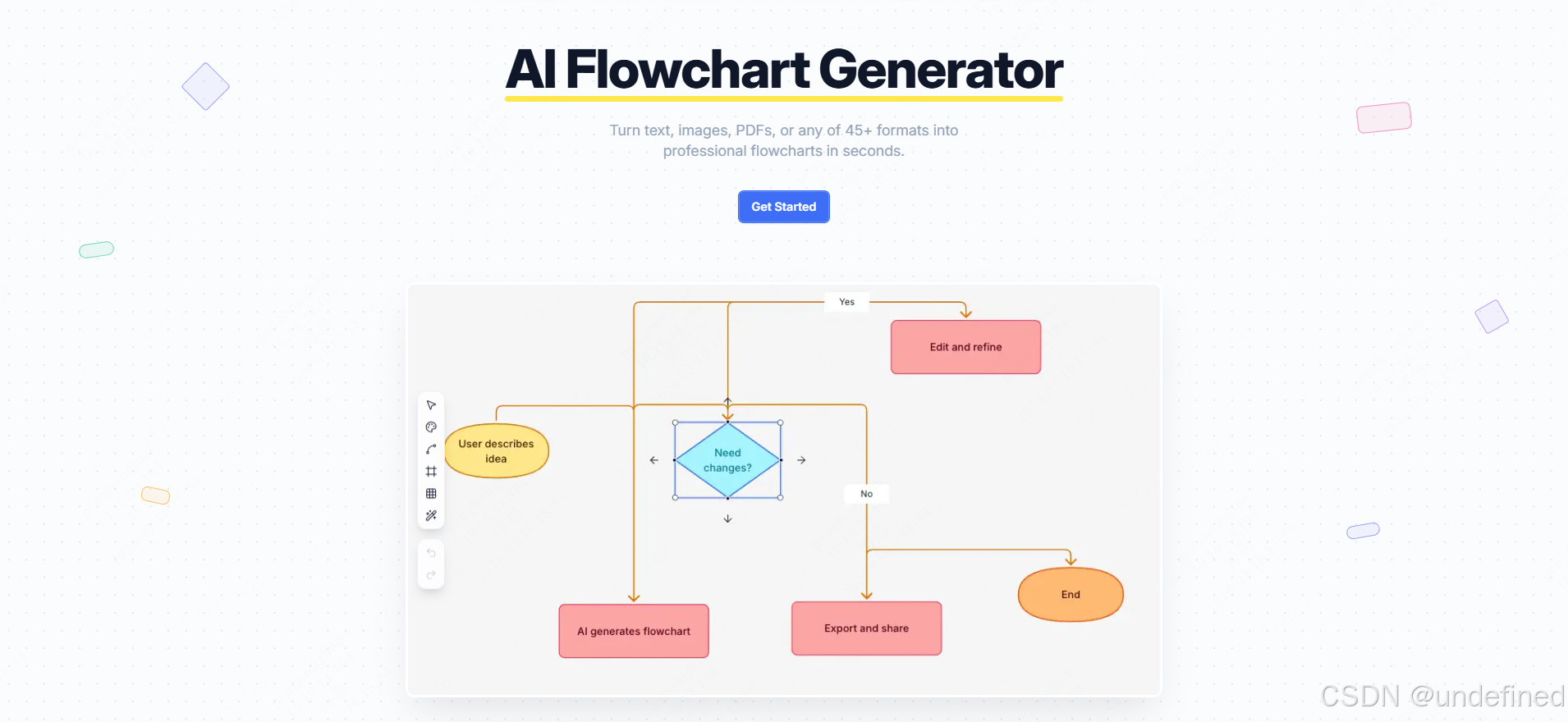

Flowova的核心能力不在于图像识别，而在于从结构化和半结构化文档中提取隐性的流程逻辑。
宽格式解析引擎： Flowova支持超过45种文件格式的导入，覆盖了企业环境中绝大多数常见的文档载体。这一能力的工程价值在于，它允许团队将分散在不同文档系统中的流程说明统一导入处理，无需预先进行格式转换。
隐性逻辑提取： 对于包含大量自然语言描述的文档（如制度说明、操作规范），Flowova通过NLP语义分析识别文档中的流程结构：识别步骤的顺序关系、识别条件分支逻辑（如果......则......）、定位循环结构，并将隐性逻辑映射为图表的节点和边。
适用场景： 企业流程文档的数字化和可视化；从历史制度文档中提取和梳理业务流程；跨部门流程整合项目。
工具五：MyLens AI

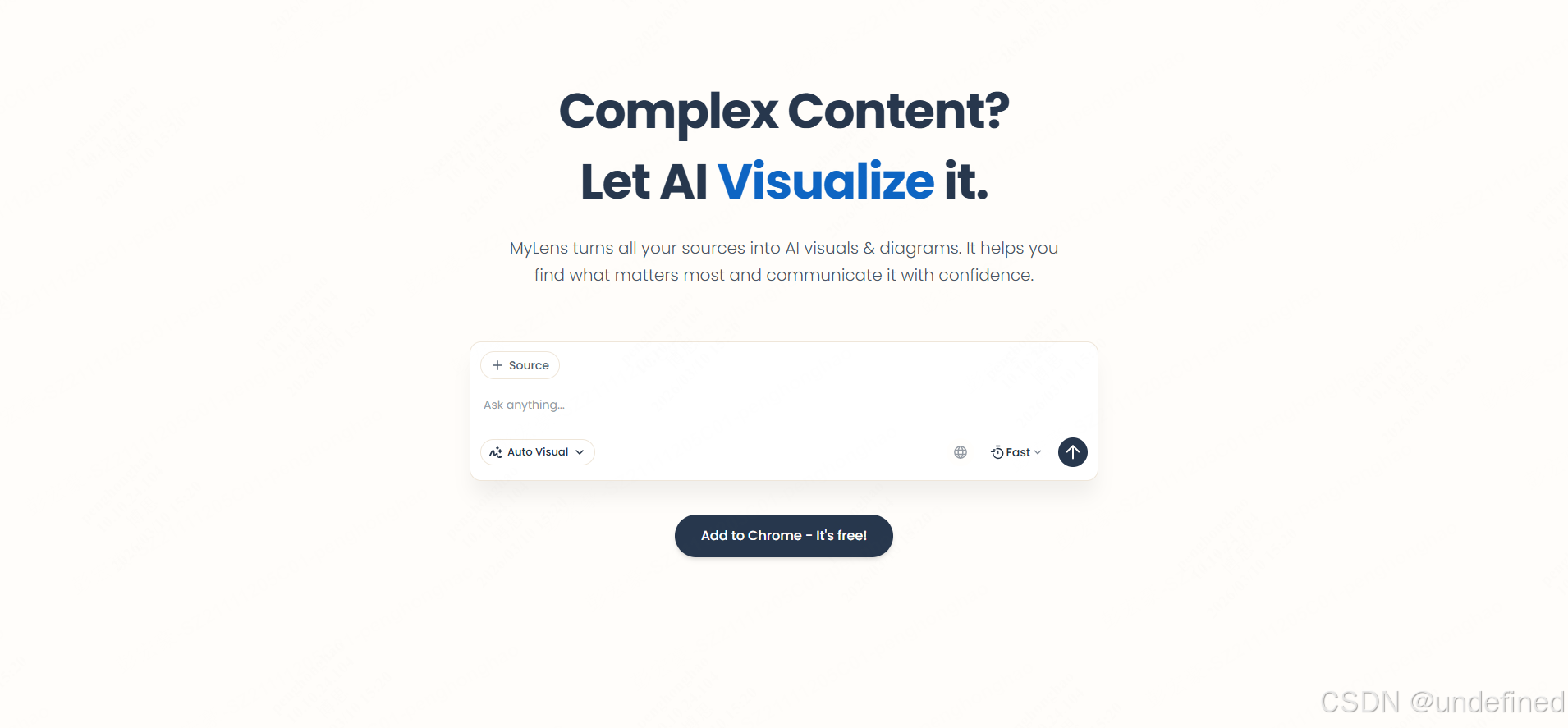

MyLens AI专注于文档到流程图的转换，在实现策略上侧重于步骤序列的自动识别和流程类型的自动推断。
步骤识别机制： MyLens AI通过识别文档中的序列标记词（首先然后接下来等）和动作动词，将文档内容分解为离散的步骤节点。这一机制对结构化程度较高的操作手册和培训材料效果较好。
流程类型推断： 在提取步骤节点后，MyLens AI会进一步推断步骤间的逻辑关系类型------线性序列、条件分支还是循环结构，并据此生成对应的图表拓扑。
PPT解析支持： MyLens AI对PPT格式的直接支持是其在特定场景下的差异化能力。对于将大量操作说明以幻灯片形式存档的组织，这一能力可以显著降低历史内容的数字化成本。
适用场景： 培训材料和操作手册的流程图化；知识管理系统的内容结构化；从幻灯片存档中提取流程信息。

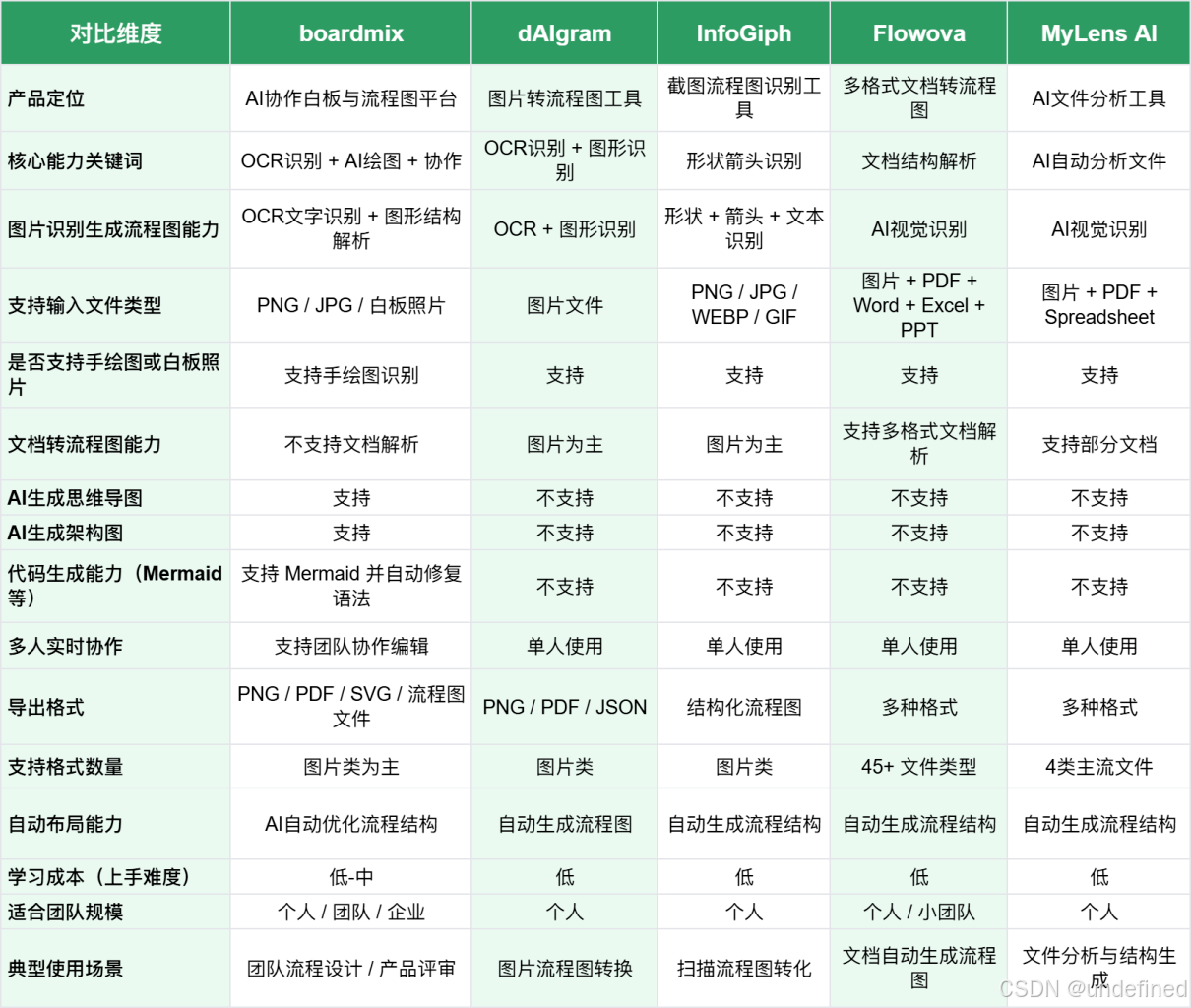

AI流程图工具核心能力对比矩阵
AI生成流程图工具选型建议
技术团队，需要Mermaid集成和多人协作： boardmix是当前唯一同时满足这两个需求的工具。Mermaid语法容错机制降低了非专业用户的使用门槛，实时协作架构支持团队级别的使用。
需要将图像识别结果集成至下游系统： dAIgram的JSON导出支持提供了标准化的数据接口，双轨并行识别架构在结构还原精度上有优势。
企业文档库的流程可视化，文档格式复杂： Flowova的宽格式兼容性和NLP隐性逻辑提取能力，是处理大量历史文档的最优方案。
培训材料和幻灯片的流程图化： MyLens AI对PPT格式的直接支持是目前几款工具中的独特能力。
常见问题及解答（FAQ）
Q：boardmix的Mermaid自动修复能处理哪些类型的错误？
A：主要处理语法层面的小错误，如缺少引号、节点名称中的特殊字符、箭头语法不规范等。语义层面的逻辑错误（如循环引用）需要人工修复。
Q：dAIgram的JSON导出格式是否有标准规范？
A：dAIgram使用自定义的JSON Schema，包含nodes和edges两个主要字段。在集成至下游系统时，需要根据目标系统的数据格式进行适配转换。
Q：这5款工具是否提供API接口，支持程序化调用？
A：目前各工具的API开放程度不同，建议直接查阅各工具的官方开发者文档获取最新信息。boardmix提供了部分开放能力，其他工具的API支持情况需要单独确认。
写在最后
这5款AI流程图工具代表了当前AI流程图生成领域的两条主要技术路径：图像识别路径（boardmix、dAIgram、InfoGiph）和文档解析路径（Flowova、MyLens AI）。
对于技术团队，boardmix的综合能力最强，Mermaid支持和多人协作是其核心差异化优势。对于需要处理大量历史文档的企业团队，Flowova的宽格式兼容性和隐性逻辑提取能力更具针对性。
选型时建议结合实际工作流进行试用，重点验证核心场景的识别精度和导出格式是否满足下游集成需求。
