Websocket 使用指南

创建 TextWebSocketHandler 子类

java 复制代码

package socket;

@Component
public class MyWebSocketHandler implements WebSocketHandler {

    // 1. 连接建立成功 (生命周期开始)
    @Override
    public void afterConnectionEstablished(WebSocketSession session) throws Exception {
        System.out.println("连接已建立: " + session.getId());
        // 常用操作：
        // 1. 将 session 存入全局 Map (userId -> session)
        // 2. 设置 session 属性 (session.getAttributes().put("uid", userId))
        // 3. 发送欢迎消息
        session.sendMessage(new TextMessage("欢迎加入！"));
    }

    // 2. 接收到消息 (活跃阶段)
    @Override
    public void handleMessage(WebSocketSession session, WebSocketMessage<?> message) throws Exception {
        // 处理业务逻辑
    }

    // 3. 传输错误 (活跃阶段的异常)
    @Override
    public void handleTransportError(WebSocketSession session, Throwable exception) throws Exception {
        System.err.println("传输错误: " + exception.getMessage());
        // 通常这里需要手动关闭 session
        if (session.isOpen()) {
            session.close();
        }
    }

    // 4. 连接关闭 (生命周期结束)
    @Override
    public void afterConnectionClosed(WebSocketSession session, CloseStatus closeStatus) throws Exception {
        System.out.println("连接已关闭: " + session.getId() + ", 状态码: " + closeStatus);
        // 关键善后操作：
        // 1. 从全局 Map 中移除 session (防止内存泄漏)
        // 2. 广播通知其他人该用户已下线
        // 3. 记录日志
    }

    // 5. 是否支持部分消息 (通常返回 false)
    @Override
    public boolean supportsPartialMessages() {
        return false;
    }
}

注册 WebSocket

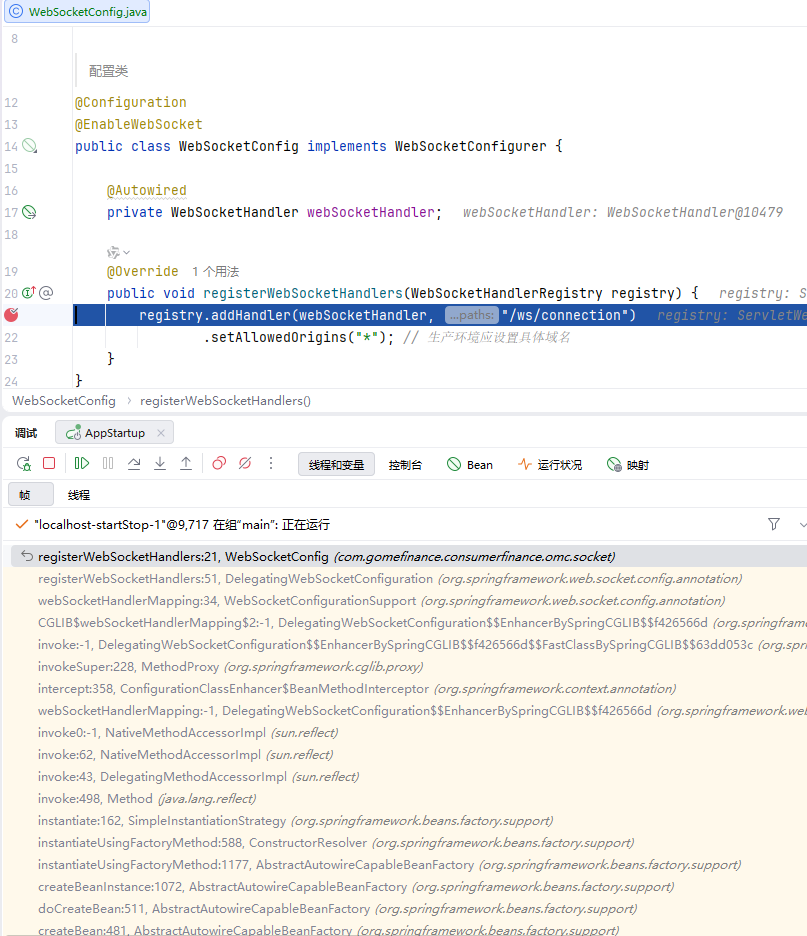

以WebSocket AutoConfig 示例

其中重要的方式是前三行

java 复制代码

at socket.WebSocketConfig.registerWebSocketHandlers(WebSocketConfig.java:21)
at org.springframework.web.socket.config.annotation.DelegatingWebSocketConfiguration.registerWebSocketHandlers(DelegatingWebSocketConfiguration.java:51)
at org.springframework.web.socket.config.annotation.WebSocketConfigurationSupport.webSocketHandlerMapping(WebSocketConfigurationSupport.java:34)

WebSocketConfigurationSupport#webSocketHandlerMapping

java 复制代码

    @Bean
	public HandlerMapping webSocketHandlerMapping() {
// 创建一个线程池,  把线程池传递给 HandlerRegistry
		ServletWebSocketHandlerRegistry registry = new ServletWebSocketHandlerRegistry(defaultSockJsTaskScheduler());
    // 由子类实现具体的注册逻辑 默认是 DelegatingWebSocketConfiguration
        // 子类会
		registerWebSocketHandlers(registry);
		return registry.getHandlerMapping();
	}

WebSocket-Session 的生命周期

一、生命周期的四个核心阶段

1. 握手阶段 (Handshake / Connection Opening)

这是生命周期的起点。

动作：客户端发送一个带有 Upgrade: websocket 头的 HTTP 请求。
服务端处理 ：
- 拦截请求（如 Spring 中的 HandshakeInterceptor）。
- 验证权限（Token 校验、IP 白名单等）。
- 如果验证通过，协议升级为 WebSocket，创建 Session 对象。
- 如果验证失败，返回 HTTP 401/403，连接终止，Session 不会创建。
关键事件 ：afterConnectionEstablished (Spring) / onOpen (JSR-356)。
此时状态 ：Session 已建立，处于 OPEN 状态，可以开始收发消息。

2. 活跃阶段 (Active / Connected)

这是生命周期的主要阶段，持续时间可能从几秒到几天不等。

特征：
- TCP 连接保持打开。
- 服务端和客户端可以随时互相推送消息（全双工）。
- Session 对象中通常存储了用户上下文（如 UserID、房间ID、属性 Attributes）。
心跳检测 (Heartbeat/Ping-Pong) ：
- 为了防止防火墙切断空闲连接或检测客户端是否"假死"，双方会定期发送 Ping/Pong 帧。
- 如果长时间未收到心跳，服务端会主动判定 Session 失效并关闭它。
异常处理：如果在此期间发生网络波动或代码异常，会触发错误回调。

3. 关闭阶段 (Closing / Connection Closing)

这是生命周期的终点触发点 。关闭可以由任意一方发起。

正常关闭 ：
- 客户端调用 socket.close() 或服务端调用 session.close()。
- 发送一个 Close Frame（包含状态码，如 1000 表示正常关闭）。
- 双方收到 Close Frame 后，断开 TCP 连接。
异常关闭 ：
- 网络中断、客户端浏览器崩溃、服务器宕机、心跳超时。
- 此时可能没有正常的 Close Frame，直接触发 TCP FIN 或 RST。
关键事件 ：afterConnectionClosed (Spring) / onClose (JSR-356)。

4. 销毁阶段 (Destroyed / Cleanup)

这是生命周期的善后阶段。

动作：
- 释放 Session 占用的内存资源。
- 清理服务端缓存（如从 ConcurrentHashMap<UserId, Session> 中移除该 Session）。
- 更新业务状态（如将用户状态改为"离线"、通知房间内其他人"某人已离开"）。
注意：这一步必须在代码中显式处理，否则会导致内存泄漏 或在线人数统计不准。

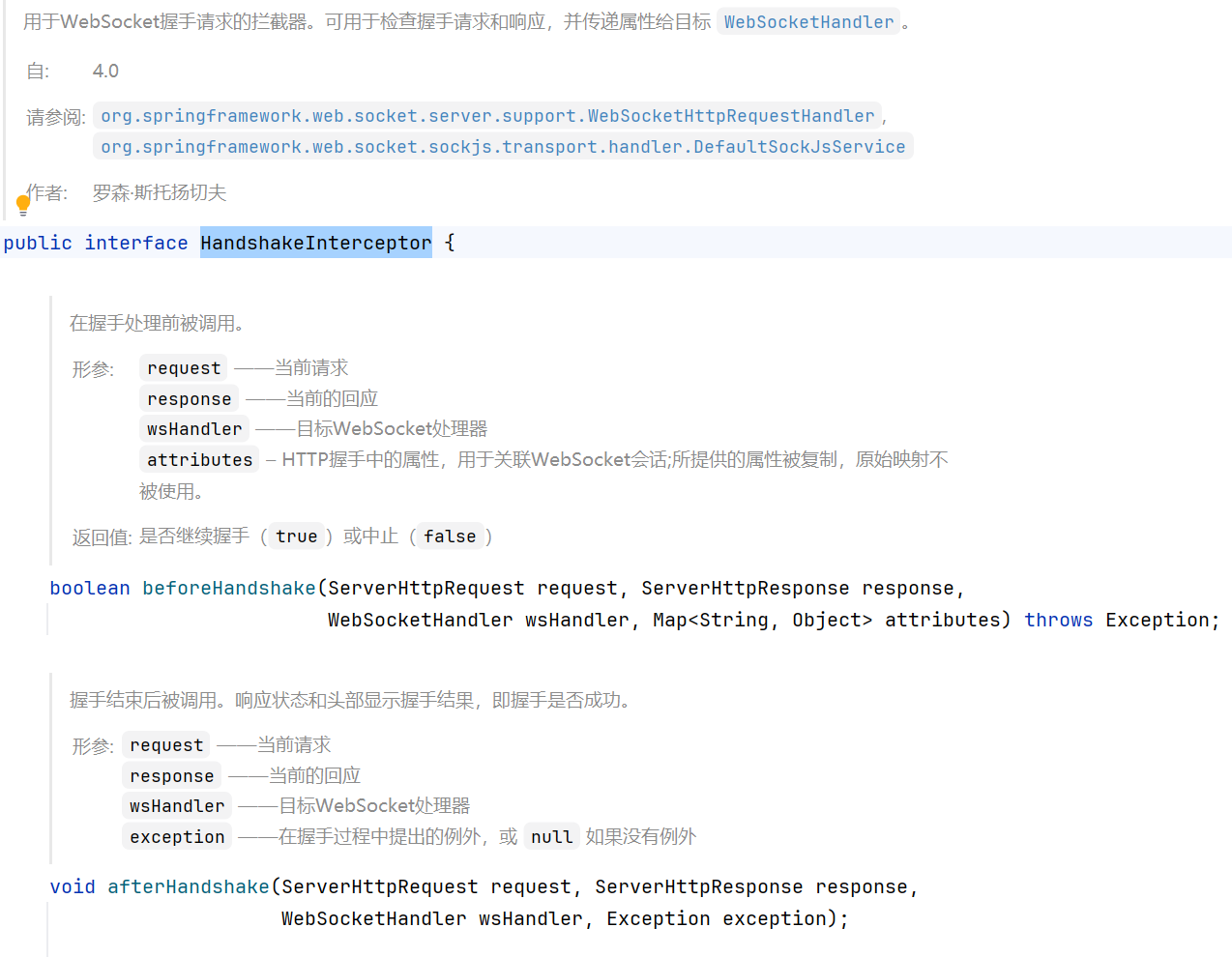

HandshakeInterceptor

作用在握手阶段 进行拦截（在 afterConnectionEstablished 之前执行）：

beforeHandshake: 验证 Token，失败则返回 false 阻止连接。
afterHandshake: 连接刚建立，可以做些初始化日志记录。

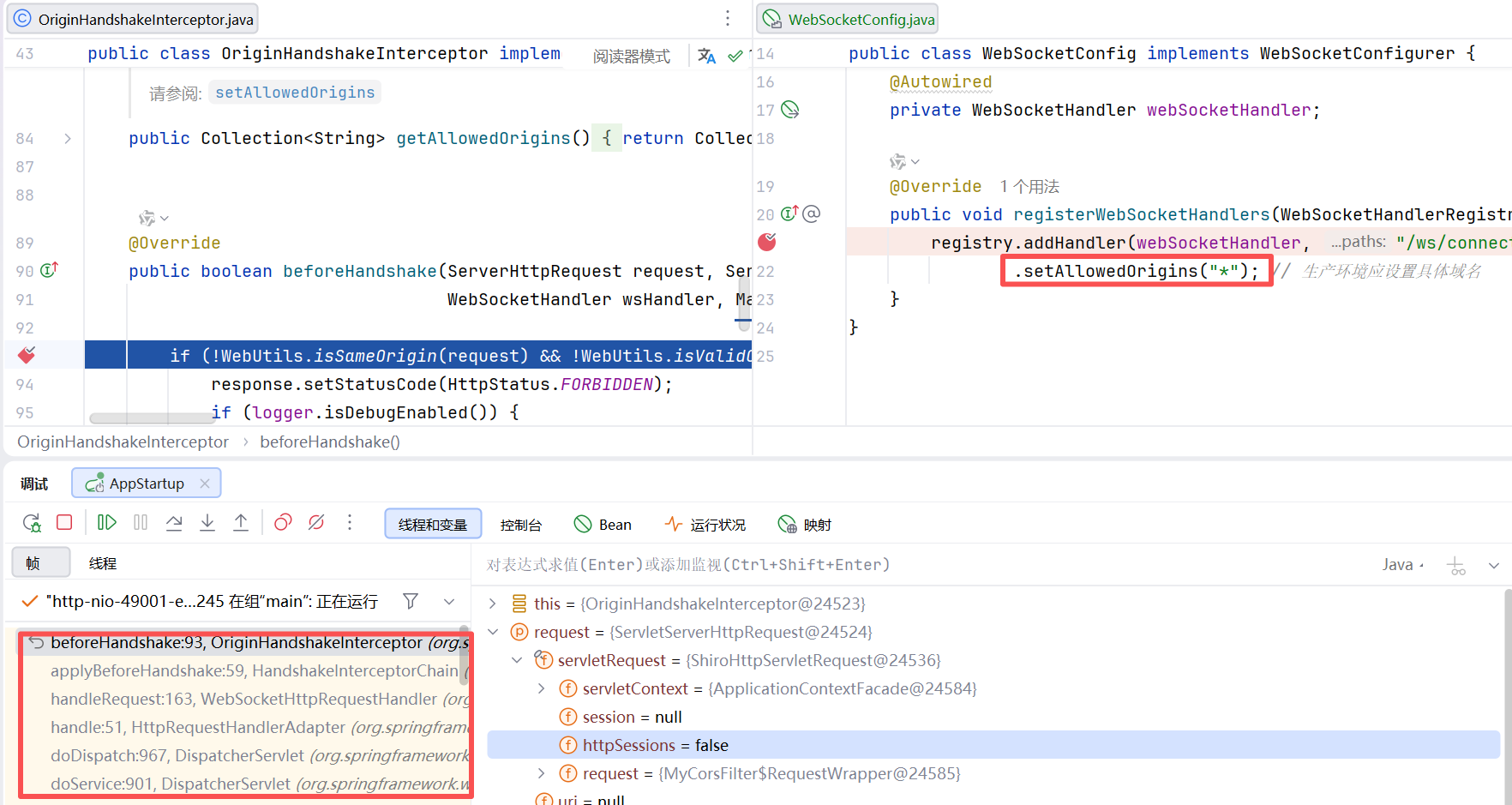

执行流程

java 复制代码

at org.springframework.web.socket.server.support.OriginHandshakeInterceptor.beforeHandshake(OriginHandshakeInterceptor.java:93)
at org.springframework.web.socket.server.support.HandshakeInterceptorChain.applyBeforeHandshake(HandshakeInterceptorChain.java:59)
at org.springframework.web.socket.server.support.WebSocketHttpRequestHandler.handleRequest(WebSocketHttpRequestHandler.java:163)
at org.springframework.web.servlet.mvc.HttpRequestHandlerAdapter.handle(HttpRequestHandlerAdapter.java:51)
at org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:967)
at org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:901)
at org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:970)
at org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:861)

WS 接口就像普通http 请求一样同样使用 DIspatcherServerlet.doDispatch 分发请求，这里通过 WebSocketHandlerMapping 得到 WebSocketHttpRequestHandler .

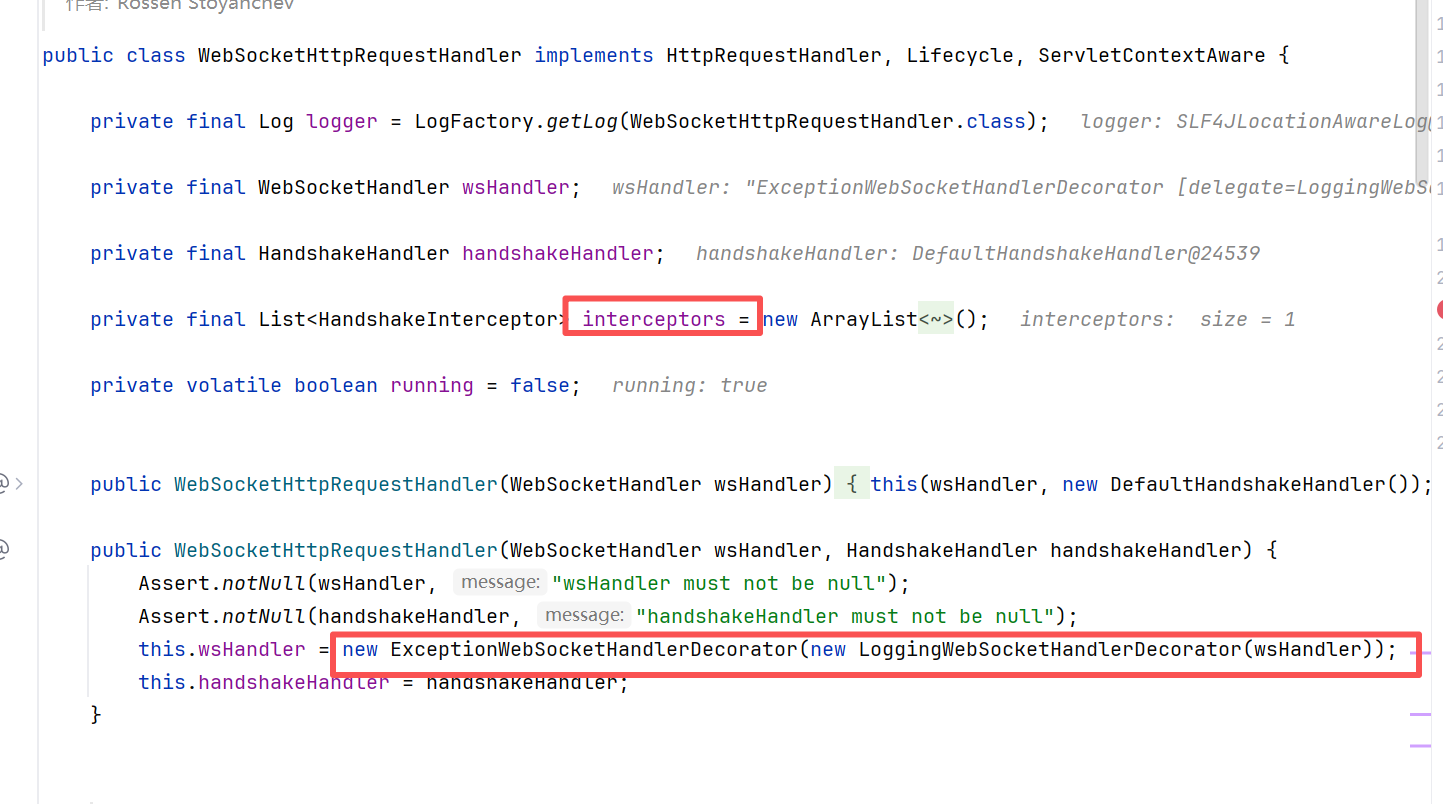

这里体现到了 Spring 的装饰器模式，org.springframework.web.socket.server.support.WebSocketHttpRequestHandler#handleRequest 执行拦截器的before 以及after 方法是在 HandshakeInterceptorChain 中，这里体现了责任链模式。

常见状态码 (CloseStatus)

当连接关闭时，会携带一个状态码，理解它们有助于排查问题：

状态码	含义	场景
1000	Normal Closure	正常完成任务，主动关闭。
1001	Going Away	服务端关闭或浏览器导航到新页面。
1002	Protocol Error	协议错误， endpoint 终止连接。
1006	Abnormal Closure	最常见。没有收到 Close Frame 就断开了（如网络断了、进程崩溃）。
1008	Policy Violation	消息太大或违反策略。
1011	Internal Server Error	服务端遇到意外情况。
1015	TLS Handshake Failure	SSL/TLS 握手失败。

开发中的关键注意事项

线程安全：
- WebSocketSession 的 sendMessage 方法通常是线程安全的，但如果你自己维护了一个 Map<String, WebSocketSession> 来存储会话，对这个 Map 的读写（put/remove）必须是线程安全的（使用 ConcurrentHashMap）。
内存泄漏风险：
- 最严重的错误 ：在 afterConnectionClosed 中忘记从全局集合中移除 Session。这会导致随着时间推移，服务端内存中堆积大量无效 Session 对象，最终 OOM (Out Of Memory)。
心跳机制 (Heartbeat)：
- 不要依赖 TCP 自带的 Keep-Alive，它在应用层反应太慢。
- 必须在应用层实现心跳：客户端每 30 秒发一个 "ping"，服务端收到回 "pong"。如果服务端 90 秒没收到任何消息，主动关闭 Session。
集群环境下的 Session：
- 单机版的 Map<UserId, Session> 在集群（多实例）环境下失效。
- 如果用户 A 连接在节点 1，用户 B 连接在节点 2，A 想发消息给 B，节点 1 找不到 B 的 Session。
- 解决方案：引入消息中间件（Redis Pub/Sub, RabbitMQ, Kafka）。节点 1 把消息发给 Redis，节点 2 订阅 Redis 收到消息后，再转发给本地的 Session。
握手拦截器的异步陷阱：
- 在 beforeHandshake 中尽量不要做耗时的同步 IO 操作（如查数据库），这会阻塞 Netty/Tomcat 的 IO 线程。如果必须查库，建议使用异步方式或预先缓存 Token。

java 复制代码

sequenceDiagram
    participant Client as 客户端
    participant Server as 服务端 (Spring)
    participant Store as 全局缓存/DB

    Client->>Server: HTTP Request (Upgrade: websocket)
    Note over Server: HandshakeInterceptor<br/>(验证 Token/权限)
    alt 验证失败
        Server-->>Client: HTTP 401/403
        Note over Server: 生命周期未开始
    else 验证成功
        Server->>Server: 创建 WebSocketSession
        Server->>Store: 存入 Session (userId -> session)
        Server-->>Client: HTTP 101 Switching Protocols
        Note over Server: 阶段 1: 连接建立 (afterConnectionEstablished)

        loop 活跃阶段 (心跳/业务消息)
            Client->>Server: 发送消息
            Server->>Server: handleMessage
            Server->>Client: 推送消息
            Note over Client,Server: Ping/Pong 心跳检测
        end

        opt 异常或主动关闭
            Client->>Server: Close Frame (或网络断开)
            Server->>Server: afterConnectionClosed
            Server->>Store: 移除 Session (防止泄漏)
            Server->>Store: 更新用户状态为离线
            Note over Server: 阶段 4: 销毁/清理
        end
    end

WebSocket 包类说明文档

这个 WebSocket 模块实现了完整的连接管理、心跳检测、集群消息推送功能，支持高并发和分布式部署。

1. WebSocketConfig - WebSocket 配置类

职责：WebSocket 的入口配置，注册 WebSocket 处理器

启用 WebSocket 支持

配置跨域访问规则

2. WebSocketConnectionProperties - 连接配置属性类

职责：管理 WebSocket 连接的配置参数

heartbeatInterval: 心跳间隔时间（默认 30 秒）

expiredMultiple: 超时倍数（默认 2 倍）

preventDuplicateConnection: 是否启用防重复连接

maxConnectionLimit: 最大连接数限制（默认 100）

connectionTimeout: 连接超时时间

3. ConnectionRegistry - 连接注册表

职责：管理所有活跃的 WebSocket 连接

维护活跃连接的 Map（connectionKey → WebSocketSessionWrapper）

提供用户标识到连接键的映射

提供系统代码到连接键的映射

支持按用户、按系统查询在线连接

线程安全（使用 ConcurrentHashMap）

4. WebSocketSessionWrapper - 会话包装器

职责：封装 WebSocket 会话及相关元数据

webSocketSession: 原始 WebSocket 会话

timeout: Netty 心跳超时任务

connectTime: 连接建立时间戳

userIdentifier: 用户标识

systemCode: 系统代码

5. ConnectionValidator - 连接验证器

职责：验证和管理 WebSocket 连接的有效性

生成唯一的 connectionKey（userId:systemCode:clientIdentifier）

使用 Redis 防止重复连接（分布式锁）

处理已存在的连接（关闭旧连接）

检查连接数限制

清理 Redis 连接记录

6. WebSocketConnectionManager - 连接管理器（心跳监控）

职责：管理 WebSocket 连接的生命周期和心跳检测

使用 Netty 的 HashedWheelTimer 实现高效定时任务

启动连接时创建心跳超时任务

收到消息时更新心跳（取消旧任务，创建新任务）

处理连接超时（发送超时通知并关闭连接）

停止连接时清理资源

提供在线用户统计功能

7. WebSocketHandler - WebSocket 处理器

职责：处理 WebSocket 连接的生命周期事件和消息

afterConnectionEstablished: 连接建立后的初始化

handleTextMessage: 处理接收到的文本消息

心跳消息（HEARTBEAT → HEARTBEAT_ACK）

业务消息

afterConnectionClosed: 连接关闭后的清理

handleTransportError: 处理传输错误

8. WebSocketMessage - 消息模型

职责：定义集群间推送的消息结构

type: 消息类型（UNICAST/BROADCAST/GROUP）

targetId: 目标 ID（用户 ID 或系统代码）

content: 消息内容

timestamp: 时间戳

9. WebSocketMessageListener - Redis 消息监听器

职责：监听 Redis 频道，处理集群间的消息同步

订阅 Redis 频道 websocket:message:all

异步处理接收到的消息（使用线程池）

根据消息类型分发处理：

UNICAST: 单播给指定用户

BROADCAST: 广播给所有在线用户

GROUP: 组播给指定系统的所有用户

统计消息发送结果（成功/失败数量）

10. WebSocketMessageService - 消息推送服务

职责：提供消息推送的业务逻辑（支持集群）

sendToUser: 向指定用户推送消息

优先检查本地节点

本地没有则发布到 Redis

broadcast: 广播消息到所有节点

sendToGroup: 向指定系统的所有用户推送

isUserOnline: 检查用户是否在线

通过 Redis Pub/Sub 实现集群间消息同步

11. WebSocketPushController - 消息推送 REST 接口

职责：提供 HTTP 接口供外部调用消息推送功能

POST /api/websocket/push/user: 推送消息给指定用户

POST /api/websocket/push/broadcast: 广播消息

POST /api/websocket/push/group: 推送消息给指定系统

GET /api/websocket/push/online-users: 查询在线用户列表

架构图

复制代码

graph TB
    subgraph "客户端层"
        Client1[客户端 1]
        Client2[客户端 2]
        Client3[客户端 3 - 不同系统]
    end

    subgraph "WebSocket 接入层"
        WSConfig[WebSocketConfig<br/>配置入口]
        WSHandler[WebSocketHandler<br/>消息处理器]
    end

    subgraph "连接管理层"
        ConnMgr[WebSocketConnectionManager<br/>连接管理器]
        ConnVal[ConnectionValidator<br/>连接验证器]
        ConnReg[ConnectionRegistry<br/>连接注册表]
        Wrapper[WebSocketSessionWrapper<br/>会话包装器]
    end

    subgraph "消息服务层"
        MsgService[WebSocketMessageService<br/>消息推送服务]
        MsgListener[WebSocketMessageListener<br/>Redis 消息监听器]
        PushCtrl[WebSocketPushController<br/>REST API]
    end

    subgraph "中间件层"
        Redis[(Redis<br/>连接存储 + 消息队列)]
    end

    subgraph "配置类"
        Properties[WebSocketConnectionProperties<br/>连接配置]
    end

    %% 客户端连接
    Client1 -->|WebSocket 连接 | WSConfig
    Client2 -->|WebSocket 连接 | WSConfig
    Client3 -->|WebSocket 连接 | WSConfig

    %% WebSocket 配置路由到处理器
    WSConfig --> WSHandler

    %% 处理器与连接管理层交互
    WSHandler --> ConnMgr
    WSHandler --> ConnVal

    %% 连接管理层内部依赖
    ConnMgr --> ConnVal
    ConnMgr --> ConnReg
    ConnVal --> ConnReg
    ConnReg --> Wrapper

    %% 连接管理层与 Redis 交互
    ConnVal -->|存储连接信息 | Redis
    ConnMgr -->|心跳检测 | ConnMgr

    %% 消息服务层与连接管理层交互
    MsgService --> ConnReg
    MsgListener --> ConnReg

    %% 消息服务层与 Redis 交互
    MsgService -->|发布消息 | Redis
    MsgListener -->|订阅消息 | Redis

    %% REST API 调用消息服务
    PushCtrl --> MsgService

    %% 配置类被各组件使用
    Properties -.-> ConnMgr
    Properties -.-> ConnVal

    %% 样式
    style WSConfig fill:#e1f5fe
    style WSHandler fill:#e1f5fe
    style ConnMgr fill:#fff3e0
    style ConnVal fill:#fff3e0
    style ConnReg fill:#fff3e0
    style Wrapper fill:#fff3e0
    style MsgService fill:#f3e5f5
    style MsgListener fill:#f3e5f5
    style PushCtrl fill:#f3e5f5
    style Redis fill:#c8e6c9
    style Properties fill:#ffebee

核心流程图

连接建立流程

graph LR
A[客户端发起连接] --> B[WebSocketConfig]
B --> C[WebSocketHandler
afterConnectionEstablished]
C --> D[WebSocketConnectionManager.start]
D --> E[ConnectionValidator
generateConnectionKey]
E --> F[检查连接数限制]
F --> G{验证通过？}
G -->|否 | H[拒绝连接]
G -->|是 | I[ConnectionValidator
validateNewConnection]
I --> J[Redis SETNX
分布式锁]
J --> K{连接已存在？}
K -->|是 | L[关闭旧连接]
K -->|否 | M[创建心跳超时任务]
L --> M
M --> N[创建 WebSocketSessionWrapper]
N --> O[ConnectionRegistry
addSession]
O --> P[连接建立成功]
心跳检测流程

graph LR
A[收到客户端消息] --> B{消息类型？}
B -->|HEARTBEAT| C[WebSocketHandler
handleTextMessage]
C --> D[WebSocketConnectionManager
onHeartbeat]
D --> E[取消旧的超时任务]
E --> F[创建新的超时任务]
F --> G[更新 ConnectionRegistry]
G --> H[发送 HEARTBEAT_ACK]
复制代码
```
  B -->|其他消息 | I[updateHeartbeat]
  I --> E

  F --> J[延迟时间到达？]
  J -->|是 | K[触发超时回调]
  K --> L[handleConnectionTimeout]
  L --> M[发送超时通知]
  M --> N[关闭连接]
  N --> O[从 Registry 移除]
```

消息推送流程（集群支持）

graph LR
A[外部调用 Push API] --> B[WebSocketPushController]
B --> C[WebSocketMessageService]
C --> D{消息类型？}

复制代码

  D -->|单播 | E[检查本地是否有用户]
  E --> F{用户在本地？}
  F -->|是 | G[直接发送]
  F -->|否 | H[发布到 Redis]

  D -->|广播 | H
  D -->|组播 | H

  H --> I[Redis Pub/Sub]
  I --> J[所有节点监听器]
  J --> K[WebSocketMessageListener<br/>onMessage]
  K --> L[异步处理消息]
  L --> M{消息类型？}

  M -->|UNICAST| N[sendToUser]
  M -->|BROADCAST| O[broadcast]
  M -->|GROUP| P[sendToGroup]

  N --> Q[从 Registry 获取会话]
  O --> Q
  P --> Q

  Q --> R{会话存在且打开？}
  R -->|是 | S[sendMessage]
  R -->|否 | T[跳过]

重复连接处理流程

graph LR
A[新连接请求] --> B[生成 connectionKey]
B --> C[Redis SETNX]
C --> D{Key 已存在？}
D -->|否 | E[连接成功]

复制代码

  D -->|是 | F[获取旧 sessionId]
  F --> G[从 Registry 获取旧会话]
  G --> H{旧会话存在且打开？}
  H -->|否 | I[清理 Redis 记录]
  I --> E

  H -->|是 | J[发送重复连接通知]
  J --> K[关闭旧会话]
  K --> L[从 Registry 移除]
  L --> M[允许新连接]

关键技术点

防重复连接机制

使用 Redis 的 SETNX 实现分布式锁

connectionKey = userId:systemCode:clientIdentifier

检测到重复连接时，先关闭旧连接再建立新连接

心跳检测机制

使用 Netty 的 HashedWheelTimer（高性能时间轮算法）

每次收到消息都重置超时任务

超时后发送通知并关闭连接

集群消息同步

使用 Redis Pub/Sub 实现集群间消息广播

每个节点订阅相同的频道

收到消息后先检查本地，本地没有再通过 Redis 推送

线程安全设计

ConnectionRegistry 使用 ConcurrentHashMap

消息发送时使用 synchronized 锁住 session

消息监听器使用独立线程池异步处理

资源管理

连接关闭时自动取消超时任务

清理 Redis 中的连接记录

应用关闭时优雅停止线程池和时间轮

配置示例

复制代码

websocket:
  connection:
    heartbeat-interval: 30000      # 心跳间隔 30 秒
    expired-multiple: 2            # 超时倍数 2 倍
    prevent-duplicate-connection: true  # 启用防重复连接
    max-connection-limit: 100      # 最大连接数 100
    connection-timeout: 60000      # 连接超时 60 秒

代码
