一、概述
高速率模块通常支持多种业务模式（不同速率、分支应用、调制等），为了让主机系统能理解并选择合适的模式工作，CMIS协议引入了Application（简称APP，应用模式）概念。
模块宣称支持的APP模式：在寄存器中列出支持的所有应用；
主机选择APP：主机根据自身能力、业务需求，从模块支持的APP中选择一个，写入控制寄存器使模块切换
模块按照APP工作：切换APP后，模块按APP模式工作。
在CMIS Rev5.3中，对APP的支持、扩展等都有新的提升，结合白皮书Path to Plug and Play进行详细说明，下面对APP宣称关键字段进行解析：
二、APP基本定义
Application：应用模式，定义模块在Host通道与Media通道模式的集合，这些集合表示特定的业务功能，一款模块可以支持多种应用，比如分支应用、降速应用等。
AppSel Code：应用码，每个APP都有唯一的AppSel Code标识，主机与模块通过应用码识别和选择业务模式。
APP宣称：模块会宣称支持哪些应用，即APP宣称，每个APP宣称在寄存器表中，占据5个Byte，早期版本协议定义模块最多可以支持15个APP，从CMIS 5.3开始应用数大幅扩展，模块最多可以宣称255个APP。
三、APP宣称5个Byte解析

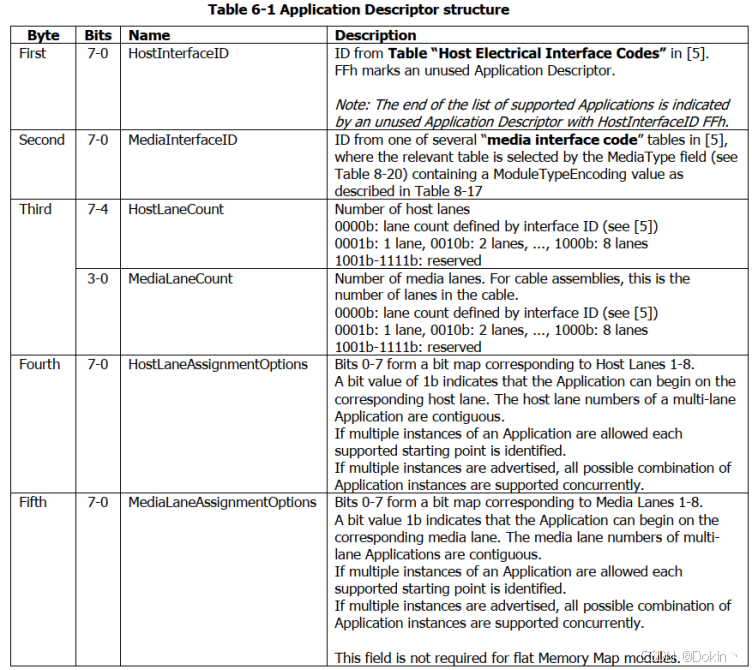

APP宣称Byte如下，详见Table 6-1。

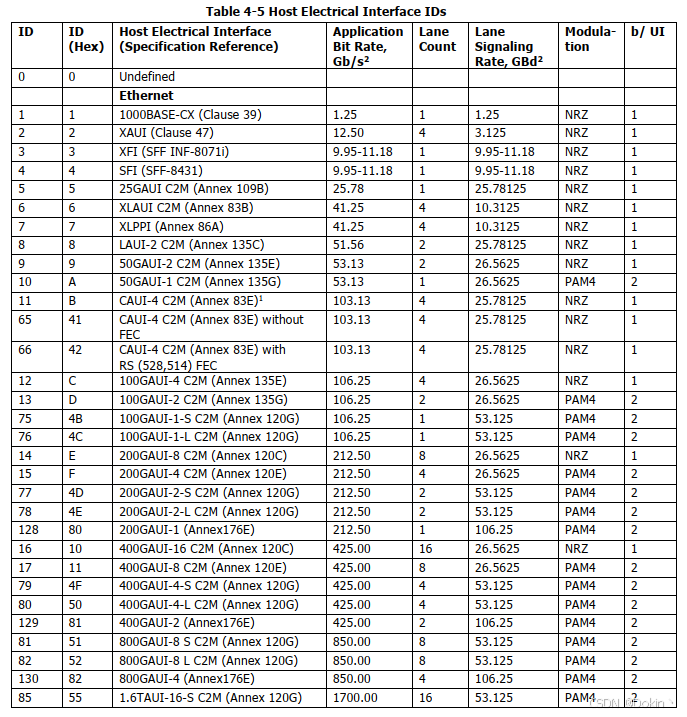

APP宣称的第一个Byte：Host Interface ID，在SFF-8024定义，详见Table 4-5（仅截取部分）。根据这些ID可确定Host侧的传输速率以及编码方式等。
CMIS5.2文档有附录章节举例描述了APP宣称，在Appendix C章节。
例如读取到模块Host Interface ID为0x11，则对应400GAUI-8 C2M (Annex 120E)，Host侧实际速率为425Gbit/s，8个Host通道，单通道的波特率为26.5625GBd，编码方式为PAM4。

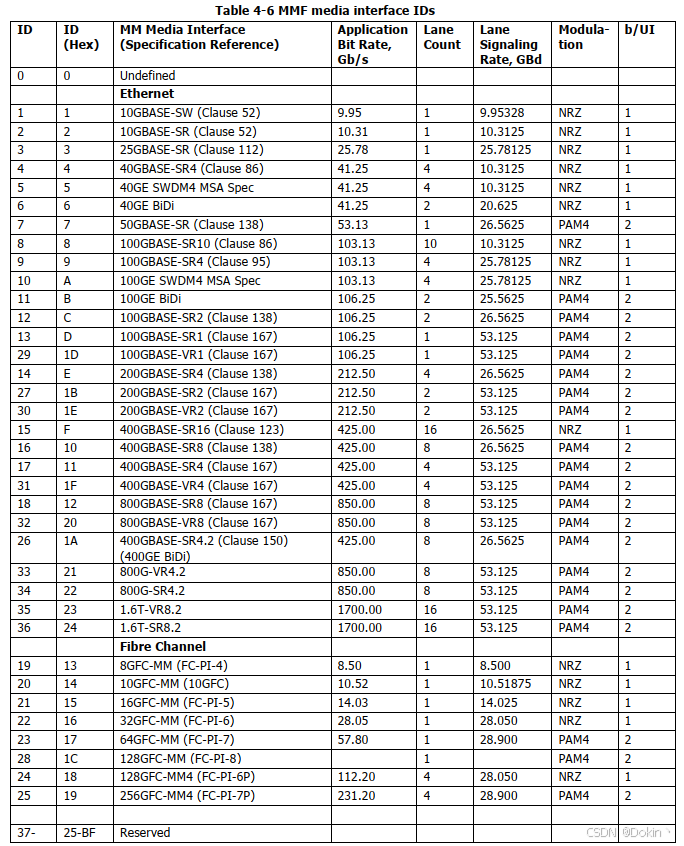

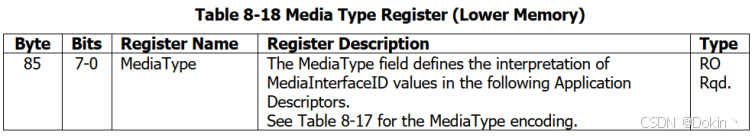

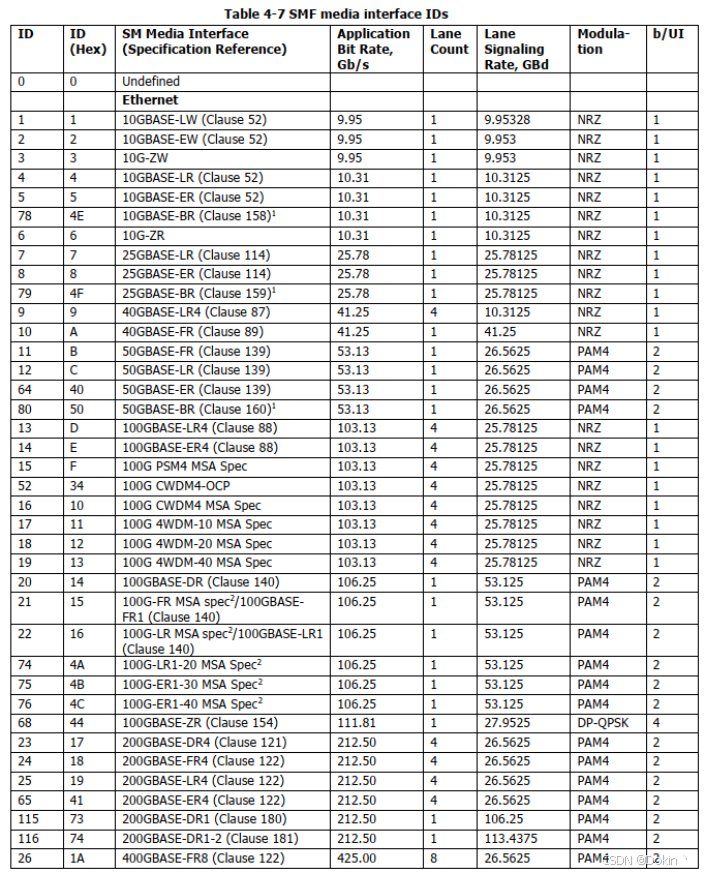

APP宣称的第二个Byte：Media Interface ID，在SFF-8024定义，详见Table 4-6 / 4-7 / 4-8 / 4-9等（仅截取部分），需根据模块宣称的光接口类型来解析对应的ID（光接口类型在Page00h Byte85定义），详见Table 8-18。例如模块Media类型若为多模，Page00h Byte85写值参考Table 8-20为0x01，此时查看SFF-8024中的Table 4-6 MMF media interface IDs如模块的Media类型若为单模，Page00h Byte85写值为0x02，此时查看SFF-8024中的Table 4-7 SMF media interface IDs
APP宣称的第三个Byte：通道数，Bit7-4位为Host通道数，Bit3-0位为Media通道数。
例如对于400G DR4模块，其宣称400G DR4应用时，其使用到的电通道数为8，光通道数为4，具体写值转换成二进制：0000b-由接口ID定义通道数；0001b-1个通道；0010b-2个通道...1000b-8个通道。
APP宣称的第四个Byte：Host通道分配情况，8bit分别对应8个通道，若为1则代表允许该应用占用从该通道起始的连续n个通道（n为第三个字节宣称的Host通道数）。APP起始通道宣称必须确保在该APP配置下，所有通道都可以同时配置为该APP配置且不冲突。
APP宣称的第五个Byte：Media通道分配情况，逻辑同第四个字节。
例如400G DR4模块：
①宣称1x400G应用时，模块共有8个电通道，4个光通道，该应用需要使用8个电通道和4个光通道，则该应用只能从电通道1和光通道1起始，第三个字节应写0x84（8电4光），第四个字节应写0x01（从通道1开始），第五个字节应写0x01（从通道1开始）。

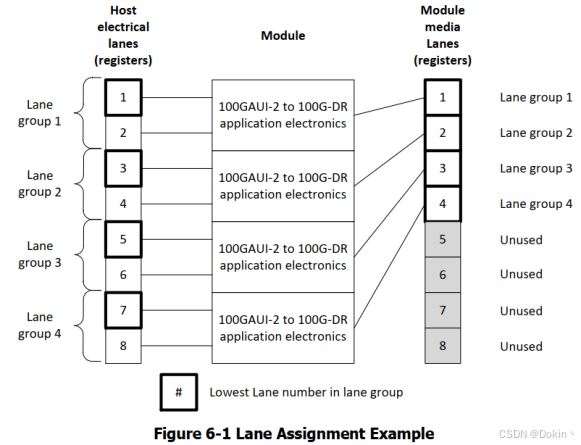

②宣称4x100G应用时，该应用需要使用2个电通道和1个光通道，第三个字节应写0x21（2电1光），第四个字节应写0x55（从通道1、3、5和7开始），第五个字节应写0x0F（从通道1、2、3和4开始）
四、APP宣称寄存器位置

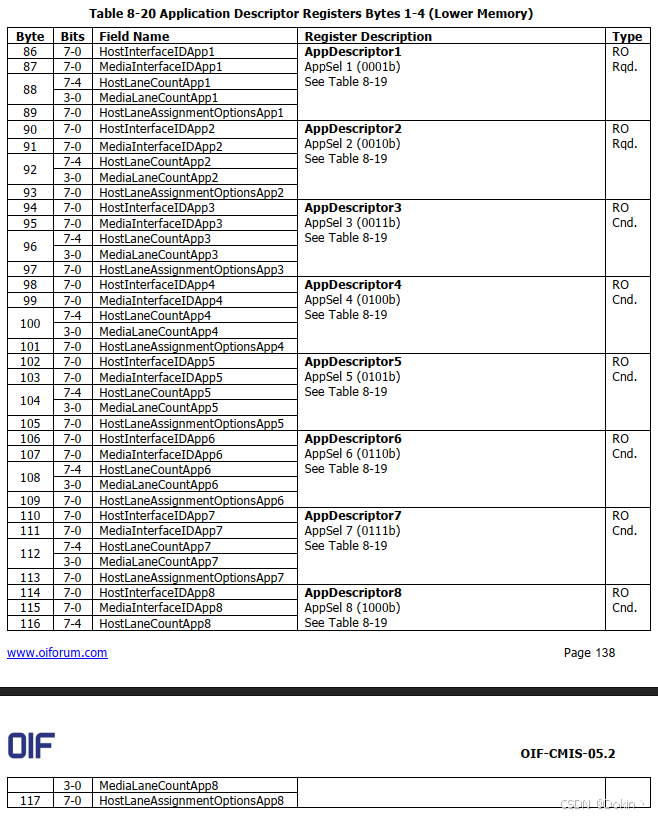

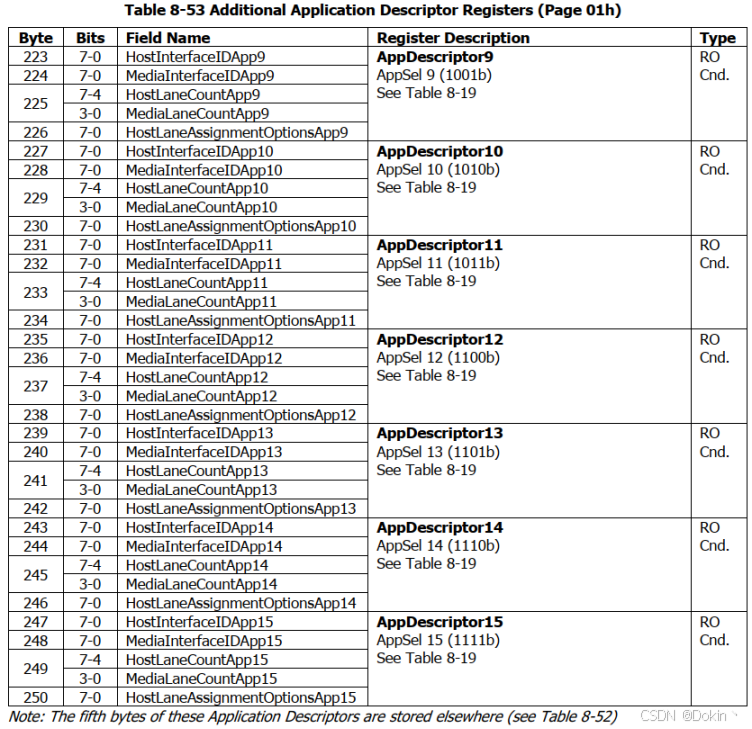

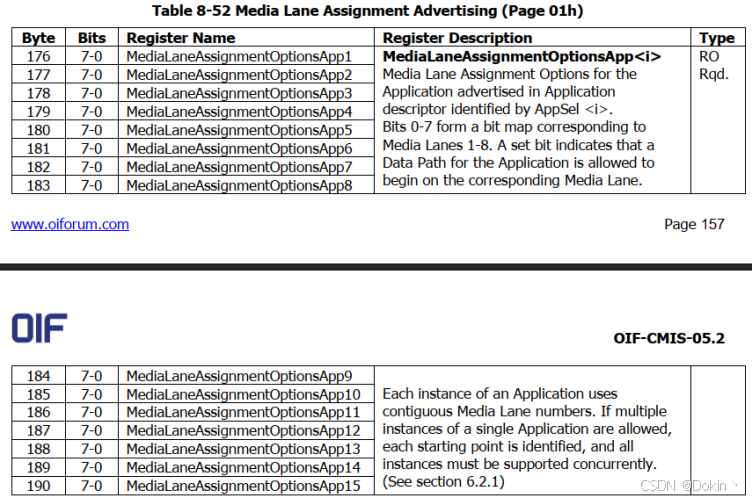

APP宣称在Page00h Byte86~117定义了8组，详见Table 8-20，在Page01h Byte223~250定义了7组，详见Table 8-53。而APP宣称的第五个Byte Media通道分配情况统一在Page01h Byte176~190定义，详见Table 8-52。
当模块宣称的APP应用不足15个时，需将第一个未宣称的APP位置的Host Interface ID写为0xFF，并将后续其它APP宣称字节全部设置为0x00。
五、APP切换
切应用码型操作步骤：
① Write Reg: 7F 10;
说明：pagelow.reg0x7F写10；切page到0x10。
② Write Reg: 80 FF;
说明：page10.reg0x80写FF；模块进入DPDeactivated态。
③ Write Reg: 91 20 20 20 20 20 20 20 20;
说明：page10.reg0x91地址写8个byte；标识要切的应用码。
④ Write Reg: 8F 01 FF;
说明:page10.reg0x8F写FF；将暂存控制集(Staged Control Set) 中的参数复制到活动控制集(Active Control Set)，并启动 8 条数据通道的初始化。
⑤ Write Reg: 80 00;
说明：page10.reg0x80写00，退出DPDeactivated态。
⑥等待Dp状态机active态。
说明：Dp状态机查询：读取page11的0x80-0x83 4个字节。
⑦ 查询当前激活的应用码（如果跟配置的相同，则说明切码型成功）
说明：当前应用码查询为：读取page11的0xCE-0xD5的8个字节。
