MATLAB 代码实现了一个基于 Transformer 神经网络 的锂电池健康状态（SOH）估计模型，使用 NASA 的 B0005 电池数据集进行验证。以下是对该代码的详细分析：
一、研究背景
锂电池在电动汽车、储能系统等领域广泛应用，其健康状态（SOH）估计对系统安全和寿命管理至关重要。传统方法依赖物理模型或经验公式，难以适应复杂老化过程。近年来，深度学习特别是 Transformer 模型在时间序列预测中表现出色，适合捕捉电池退化中的长程依赖关系。
二、主要功能
- 从充电数据中提取三个健康因子（HI）
- 构建 Transformer 网络进行 SOH 回归预测
- 支持训练/测试集划分、归一化、模型训练与评估
- 提供丰富的可视化：预测曲线、误差分析、RUL 预测、IC 曲线等
- 输出多种评价指标：R²、RMSE、MAE、MAPE、RPD 等
三、算法步骤
-
数据加载与预处理
- 加载 B0005.mat 数据
- 提取充电数据中的电压、电流、温度曲线
- 提取三个健康因子：达到 4.2V 时间、电流下降时间、温度峰值时间
- 从放电数据中提取容量并计算 SOH
-
数据集划分
- 前 64 个循环作为训练集，后续作为测试集
-
归一化
- 使用
mapminmax将输入和输出归一化到 [0,1]
- 使用
-
数据格式转换
- 将输入转换为 cell 数组格式，适配
sequenceInputLayer
- 将输入转换为 cell 数组格式，适配
-
构建 Transformer 网络
- 输入层 → 位置嵌入 → 残差连接 → 自注意力层（因果掩码） → 自注意力层 → 取最后一个时间步 → 全连接 → 回归层
-
训练设置
- 使用 Adam 优化器，最大迭代 200 轮，初始学习率 0.01，L2 正则化 0.001
-
模型训练与预测
- 使用
trainNetwork训练，predict进行预测
- 使用
-
反归一化与评价指标计算
- 将预测值还原为原始尺度，计算 R²、RMSE、MAE 等
-
剩余寿命预测
- 基于 SOH 阈值 0.7 判断电池失效点
-
可视化

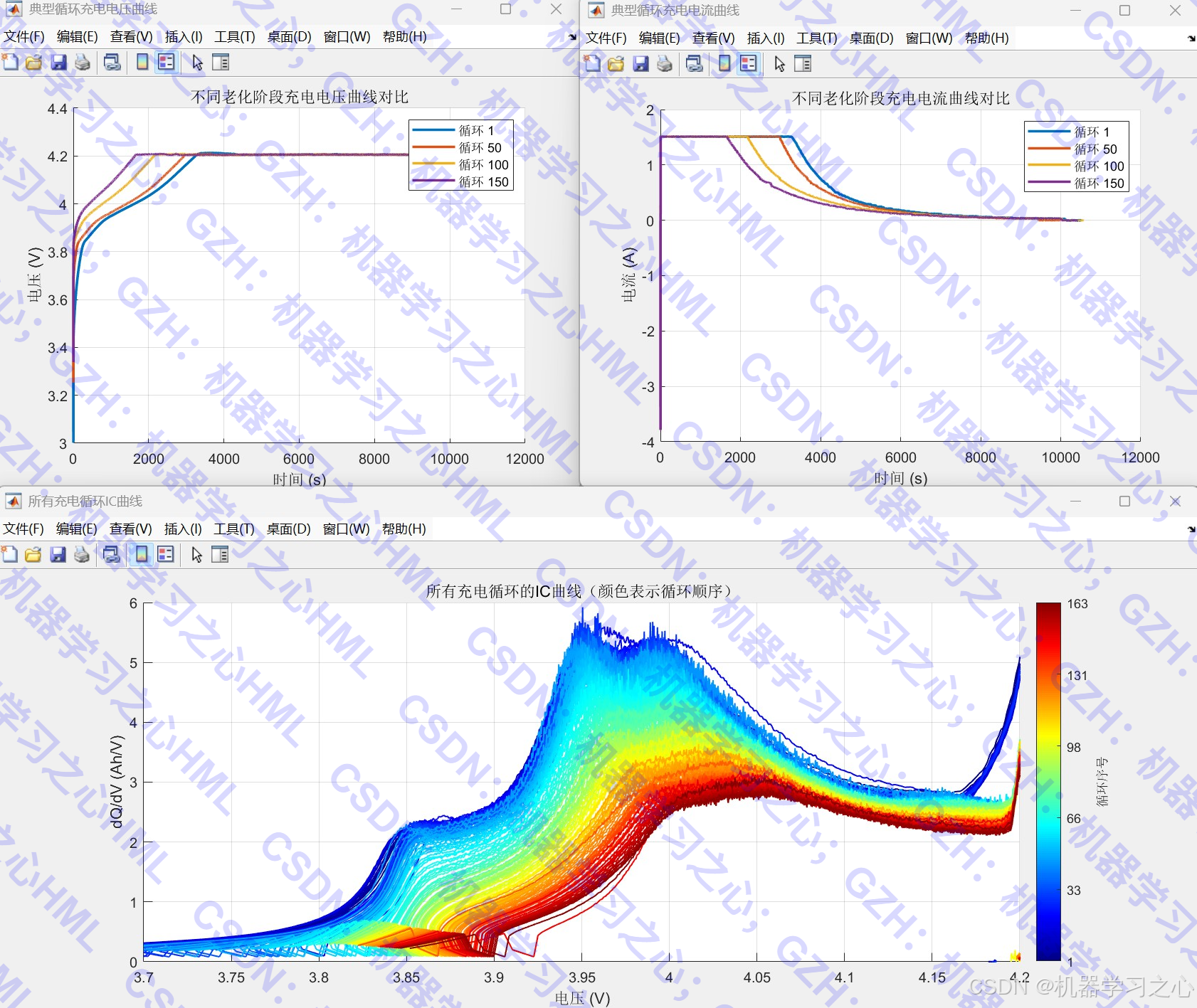

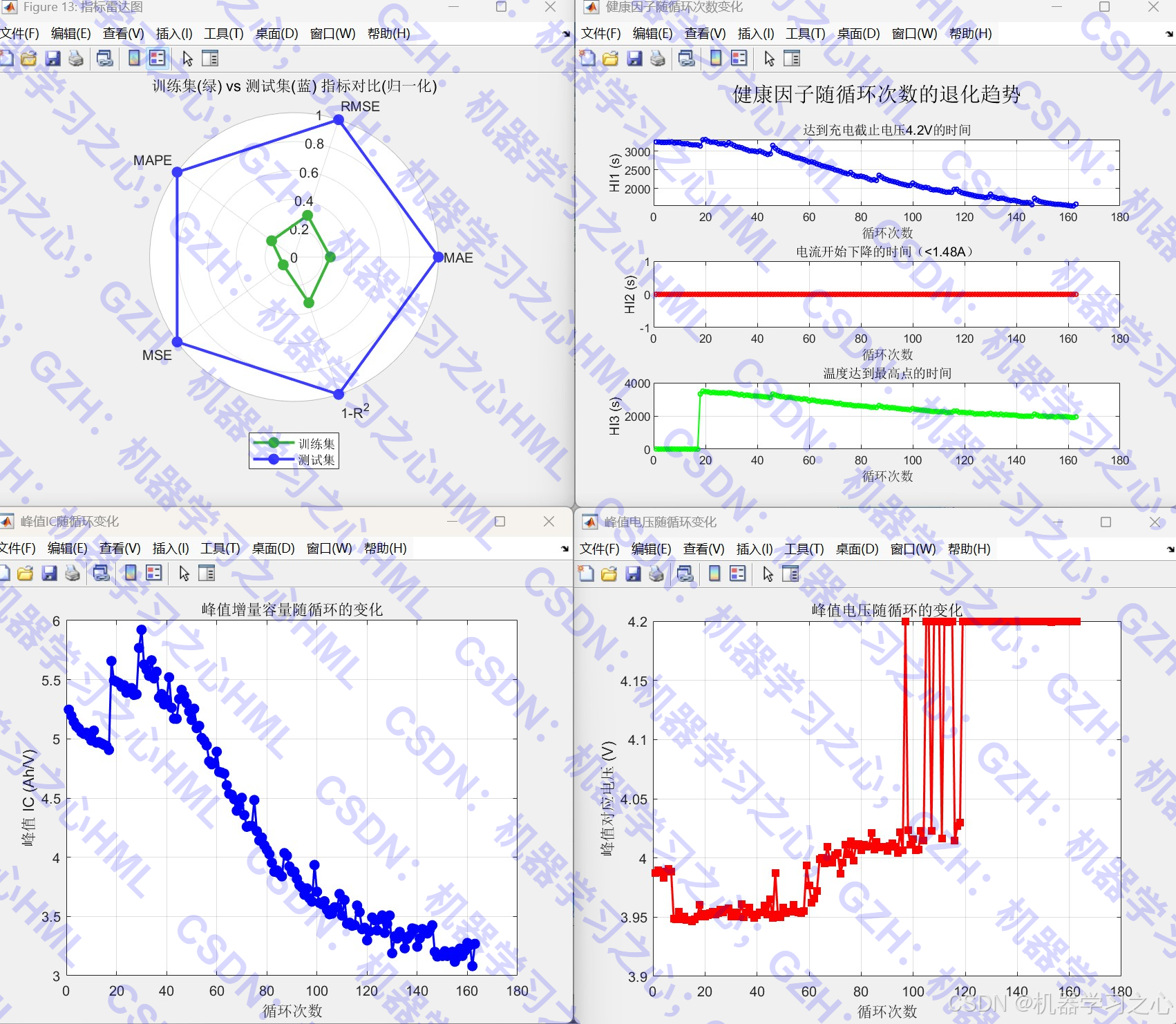

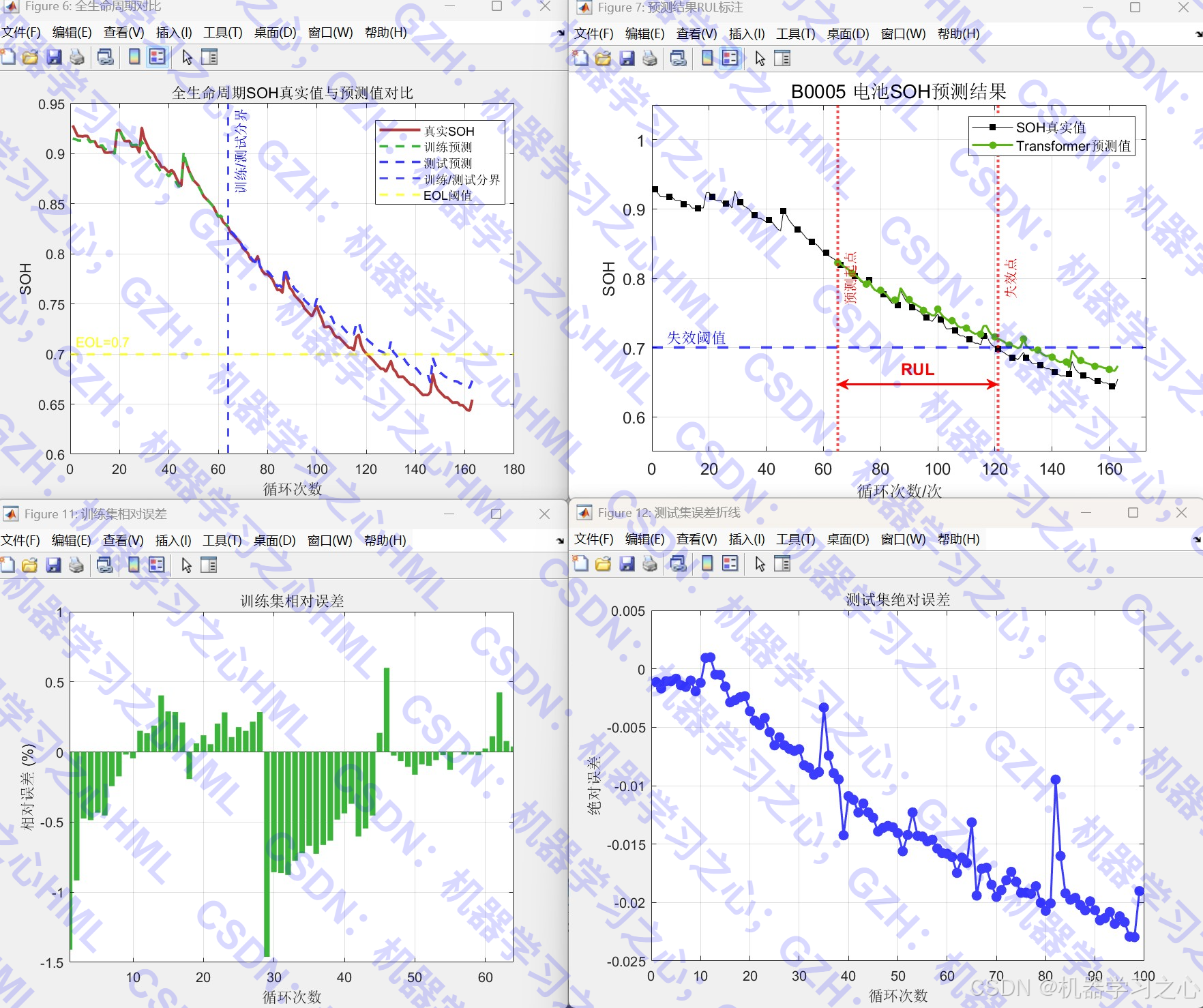

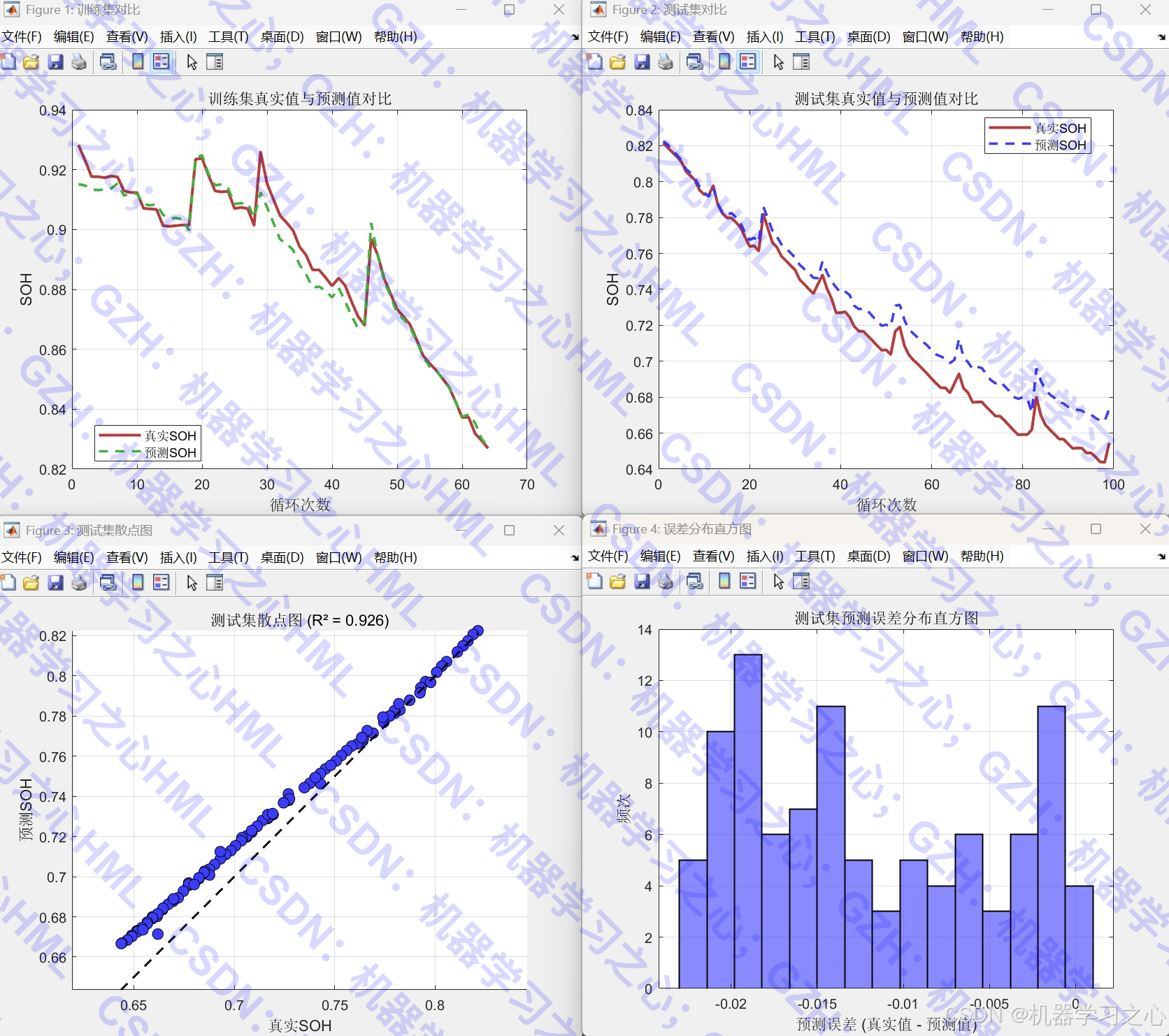

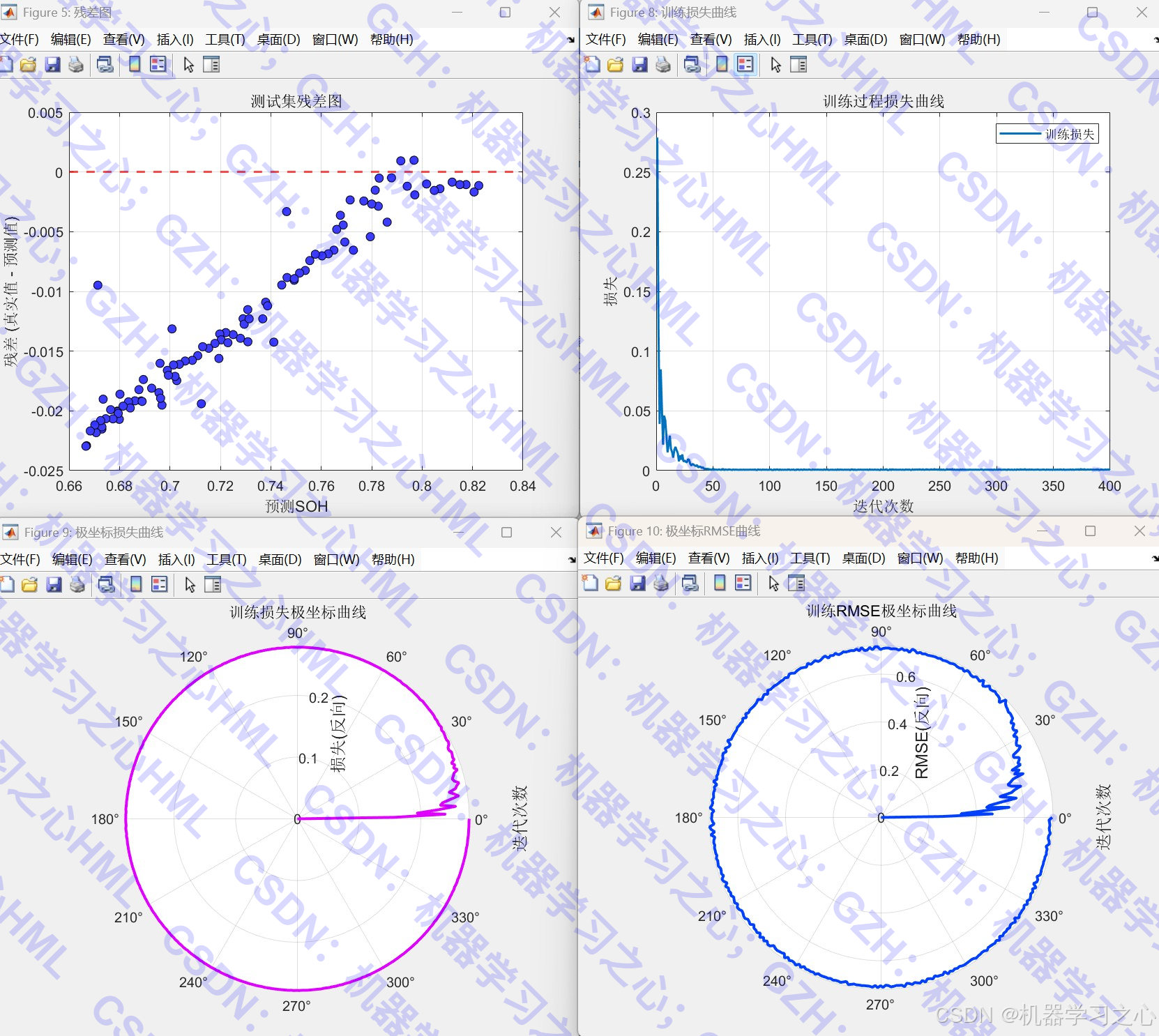

- 训练/测试对比图、散点图、误差直方图、残差图、全生命周期曲线、RUL 标注图、训练损失曲线、极坐标曲线、雷达图、健康因子趋势图、IC 曲线等
四、技术路线
原始数据 → 健康因子提取 → 数据归一化 → 构建Transformer网络 → 训练模型 → 预测SOH → 评价指标 → 剩余寿命预测 → 可视化分析五、公式原理
- SOH = 当前容量 / 额定容量（2Ah）
- 健康因子 HI：从充电曲线中提取的关键时间点
- Transformer ：
- 自注意力机制：捕捉序列中不同时间步之间的依赖关系
- 位置嵌入：引入时序信息
- 残差连接：缓解梯度消失
- 因果掩码：确保预测时只使用历史信息
- 评价指标 ：
R2=1−SSres/SStotR² = 1 - SS_res / SS_totR2=1−SSres/SStot
RMSE=√(mean((ytrue−ypred)2))RMSE = √(mean((y_true - y_pred)²))RMSE=√(mean((ytrue−ypred)2))
MAE=mean(∣ytrue−ypred∣)MAE = mean(|y_true - y_pred|)MAE=mean(∣ytrue−ypred∣)
MAPE=mean(∣(ytrue−ypred)/ytrue∣)×100MAPE = mean(|(y_true - y_pred)/y_true|) × 100%MAPE=mean(∣(ytrue−ypred)/ytrue∣)×100
RPD=std(ytrue)/RMSERPD = std(y_true) / RMSERPD=std(ytrue)/RMSE
六、参数设定
| 参数 | 值 |
|---|---|
| 训练集大小 | 64 |
| 测试集大小 | 104 |
| 输入特征数 | 3 |
| 最大位置编码 | 256 |
| 注意力头数 | 4 |
| 键通道数 | 128 |
| 训练轮数 | 200 |
| 批大小 | 32 |
| 初始学习率 | 0.01 |
| 学习率衰减 | 每 80 轮 ×0.1 |
| L2 正则化 | 0.001 |
| 梯度裁剪 | 10 |
| 验证频率 | 10 轮 |
| SOH 阈值 | 0.7 |
七、运行环境
-
MATLAB2024b及以上
-
数据文件：
B0005.mat（NASA 锂电池数据集）
八、应用场景
- 电池管理系统（BMS）中的健康状态估计
- 锂电池寿命预测与健康管理（PHM）
- 电动汽车、储能系统的在线监测与维护
- 电池退化规律研究与建模
