FPGA/CPLD漫谈：2K LUT的功能定位与典型方案(一)

FPGA/CPLD漫谈：2K LUT的功能定位与典型方案

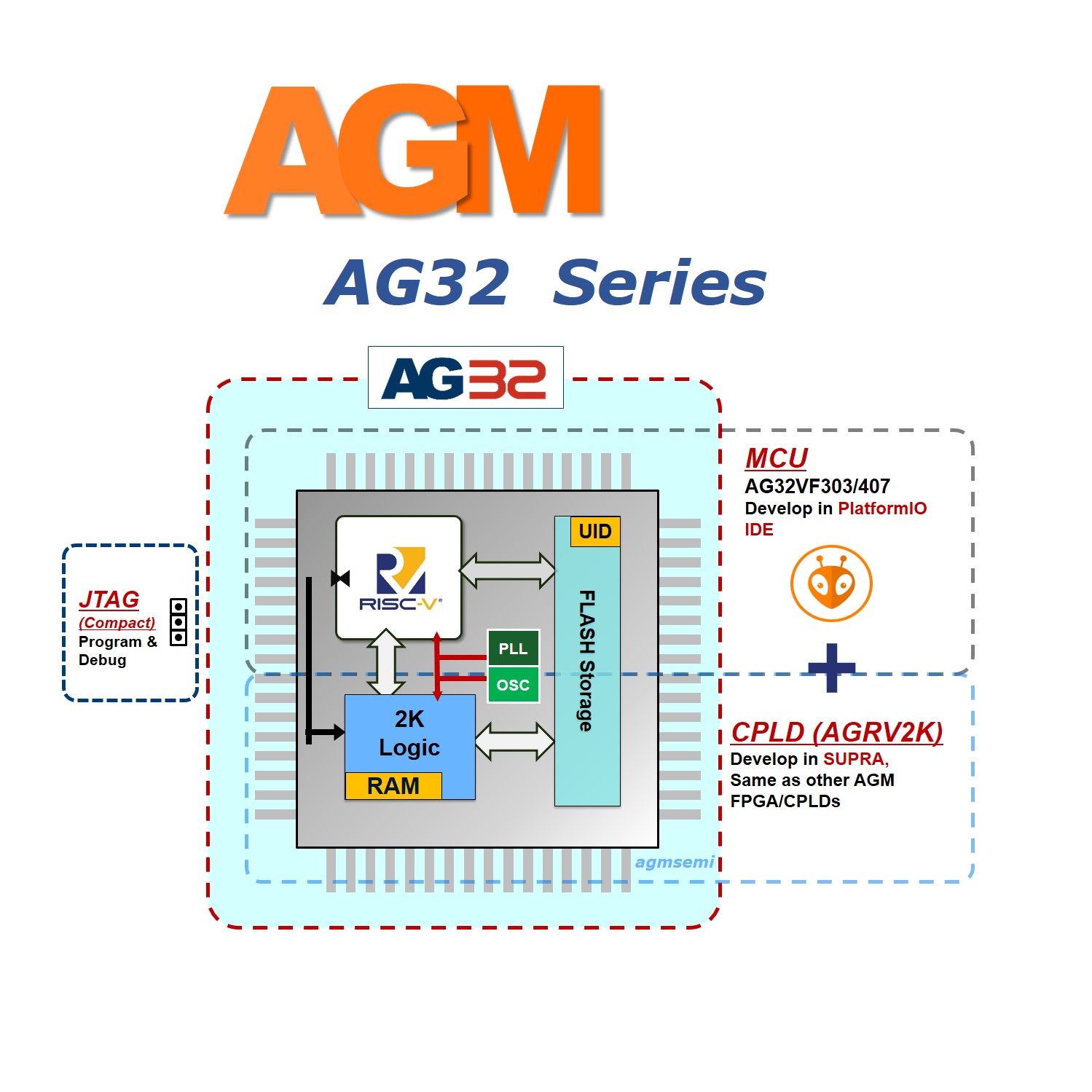

第一部分：2K LUT FPGA的核心定位

2K LUT FPGA/CPLD在硬件生态中被归类为超低容量、入门级的协处理器，核心是：

1. 低功耗：静态功耗极低（可低至数十微安），适合便携、物联网设备。
2. 低成本：大规模采购单价可达1美元以下。
3. 小尺寸：典型封装可达3mm × 3mm，便于在小型、高集成度板上布局。
4. 确定性时序：纯硬件处理，响应延迟可控、可预测，适合工业实时性需求。

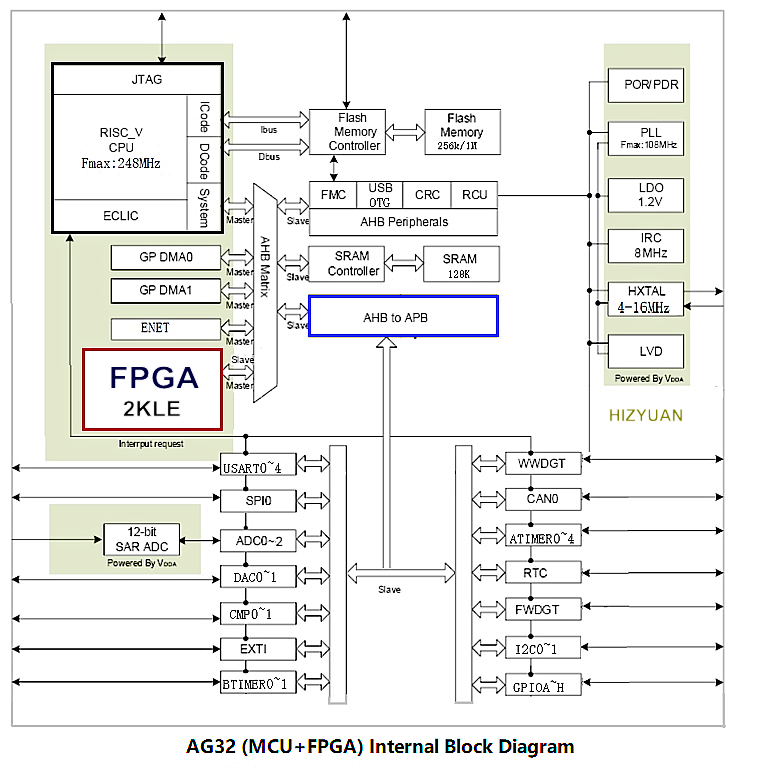

它们的主要价值是作为高性能主芯片（AP）的扩展"智能胶水"，解决接口协议转换、简单的实时控制、自定义时序逻辑等非算法密集型问题，解放主控CPU。

第二部分：典型功能与实现能力

以"2K LUT（约对应2K逻辑单元）"为资源边界，以下为经过验证且可稳定整合的功能模块IP（按类别）：

1. 接口模块与基础外设类

1. UART串口：支持1-2路，包含收发FIFO，约100 LUT。
2. I2C/SPI控制器：可工作在master或slave模式，约200-300 LUT。
3. RS-485收发控制器：配合外部收发器完成差分配置与自动换向，约150 LUT。
4. PWM定时器：多通道，可编程频率与占空比，约200 LUT。

1. 小型算法与数据处理类

1. CRC校验模块（CRC16/CRC32）：循环冗余校验计算，约50-100 LUT。
2. 实时计数器/简单算术运算器。
3. 基础的线性/非线性查表功能，可由LUT资源天然实现。

1. 工业控制与传感类

1. 正交编码器（ABZ）接口：用于电机或角度传感器的计数解码，约200 LUT。
2. 简单的PID控制器（单个环路）：仅逻辑级部分，需要配合PWM或DAC，约500-700 LUT。
3. 自定义逻辑/状态机：用于实现设备间同步、安全互锁、按钮消抖等控制逻辑。

1. 消费电子与光效类

1. WS2812/APA102等LED灯带驱动：产生精确位时序以控制RGB LED矩阵或灯带，约300-500 LUT。
2. 红外遥控编解码：接收或发射NEC、RC5等常见协议信号。

小结：一个典型应用，如"UART+RS-485+CRC16"的组合IP通常占用约1.2K-1.5K LUT，这很好地匹配了2K资源预算，剩余的资源可用于I/O管理与简单控制逻辑。

未完，待续......
