MATLAB代码实现了一个基于双向门控循环单元（BiGRU）的锂离子电池剩余寿命预测模型。
一、研究背景
锂离子电池广泛应用于电动汽车、储能系统等领域，其性能衰退直接影响设备的安全性和可靠性。准确预测电池的剩余寿命对于预防故障、优化维护策略具有重要意义。传统方法难以捕捉电池容量衰退的非线性和时序依赖性，因此深度学习模型（如RNN、GRU、LSTM）被引入该领域。
二、主要功能
- 使用历史容量数据训练BiGRU模型，预测未来容量变化；
- 实现对电池剩余寿命的估计；
- 提供多种评价指标（MAE、RMSE、R²、RPD、MAPE等）；
- 可视化预测结果、误差分布、拟合效果等。
三、算法步骤
-
数据导入与预处理
- 导入"5号电池"数据作为训练集，"6号电池"数据作为测试集；
- 构造滑动窗口样本（
kim步长作为输入，zim步长后的值作为输出）。
-
数据集划分与归一化
- 划分训练集和测试集；
- 使用
mapminmax归一化到[0,1]区间。
-
构建BiGRU网络
- 使用
FlipLayer实现数据反转； - 正向GRU + 反向GRU拼接，构成双向结构；
- 输出接全连接层和回归层。
- 使用
-
训练与预测
- 使用Adam优化器训练500轮；
- 对训练集和测试集进行预测；
- 反归一化得到真实容量值。
-
剩余寿命预测
- 设定容量阈值（
threshold = 1.4）； - 找出第一个低于阈值的预测点作为剩余寿命。
- 设定容量阈值（
-
模型评估与可视化
- 计算多种误差指标；

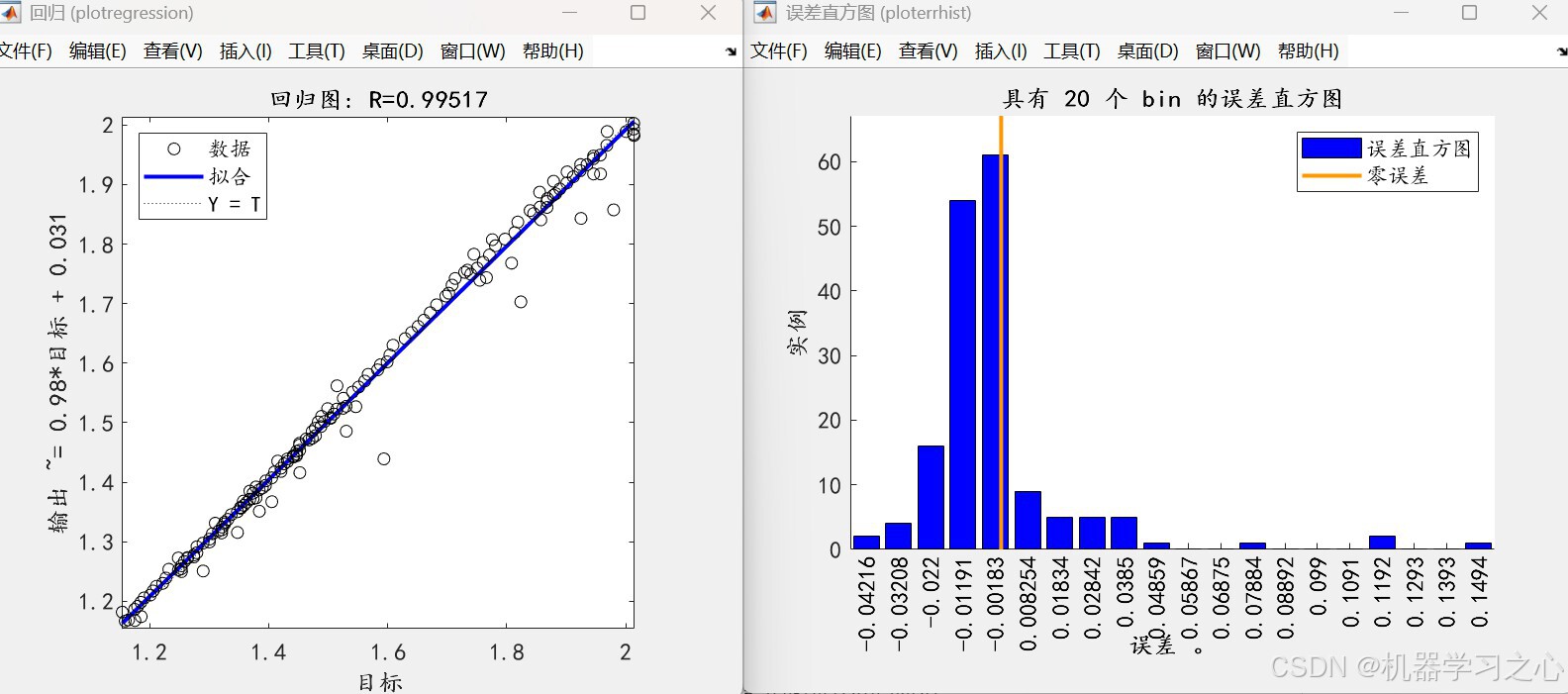

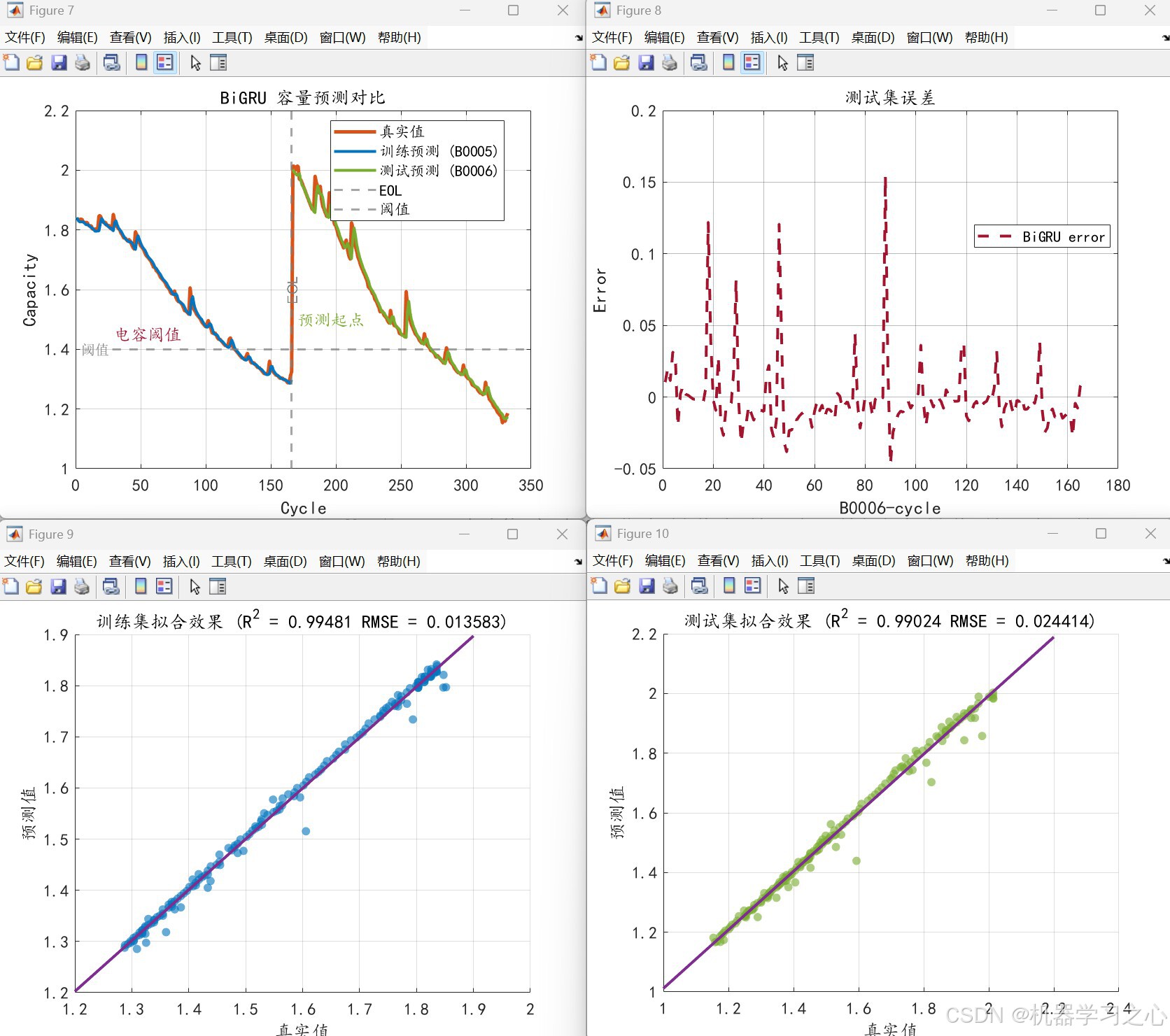

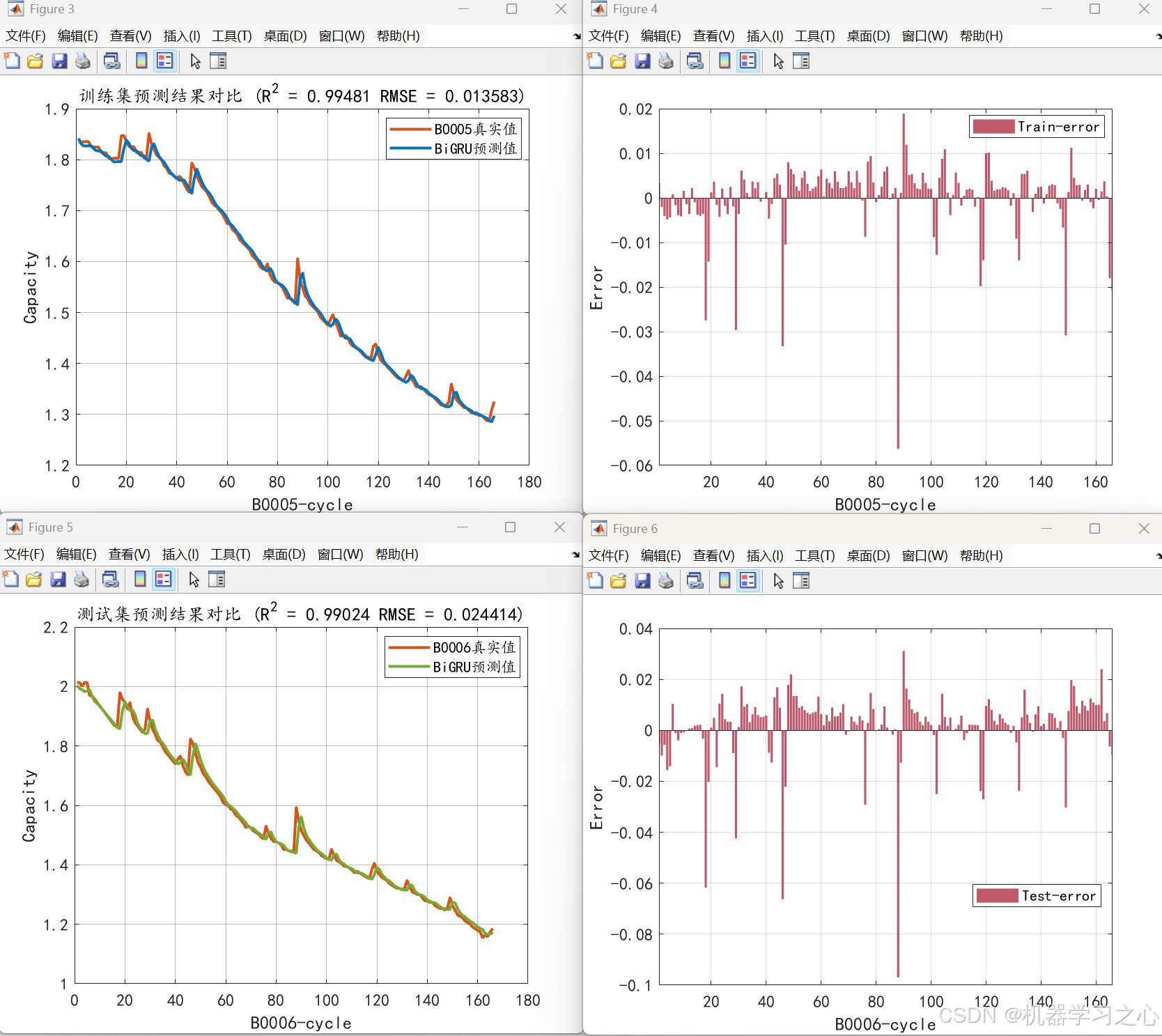

- 绘制预测对比图、误差图、拟合散点图等。
四、技术路线
- 输入：历史电池容量序列；
- 特征提取：滑动窗口构造输入特征；
- 模型结构：BiGRU + 拼接层 + 全连接层；
- 输出：未来容量值；
- 后处理：反归一化 + 阈值判断。
五、公式原理
-
GRU单元 ：
zt=σ(Wz⋅[ht−1,xt])rt=σ(Wr⋅[ht−1,xt])h~t=tanh(W⋅[rt∗ht−1,xt])ht=(1−zt)∗ht−1+zt∗h~t \begin{aligned} z_t &= \sigma(W_z \cdot [h_{t-1}, x_t]) \\ r_t &= \sigma(W_r \cdot [h_{t-1}, x_t]) \\ \tilde{h}t &= \tanh(W \cdot [r_t * h{t-1}, x_t]) \\ h_t &= (1 - z_t) * h_{t-1} + z_t * \tilde{h}_t \end{aligned} ztrth~tht=σ(Wz⋅[ht−1,xt])=σ(Wr⋅[ht−1,xt])=tanh(W⋅[rt∗ht−1,xt])=(1−zt)∗ht−1+zt∗h~t -
BiGRU：正向GRU输出 + 反向GRU输出拼接。
六、参数设定
| 参数 | 值 | 说明 |
|---|---|---|
kim |
2 | 输入步长（使用2个历史点） |
zim |
1 | 预测步长（预测下一个点） |
GRU隐藏单元 |
10 | 每个GRU层神经元数 |
优化器 |
Adam | 自适应矩估计 |
最大训练轮数 |
500 | |
初始学习率 |
0.001 | |
学习率下降策略 |
350轮后降为0.0001 | |
正则化系数 |
0.0001 | L2正则化 |
MiniBatchSize |
32 | |
阈值 |
1.4 | 用于判断寿命终止 |
七、运行环境
- **MATLAB版本2020b
- 数据格式：Excel单列数值（容量序列）。
八、应用场景
- 电池健康管理：预测电池何时失效；
- 储能系统维护：提前预警更换需求；
- 电动汽车BMS：实时估算剩余寿命；
- 工业设备预测性维护：适用于具有退化趋势的时序数据。
