图像形态学操作和边缘检测是计算机视觉中处理图像纹理、提取轮廓特征的核心技术，广泛应用于文字增强、指纹修复、目标边缘提取等场景。本文将从基础的形态学操作（腐蚀、膨胀、开 / 闭运算）入手，逐步深入到 Sobel、Scharr、Laplacian、Canny 等经典边缘检测算法，结合太阳、文字、指纹、数字图像等实战案例，手把手教你掌握图像增强与边缘提取的完整流程。
一、核心知识点
1.1 形态学操作
基于图像形状的一系列操作，通过结构元素（kernel） 对图像像素进行遍历，改变图像的几何结构：
- 腐蚀：收缩图像中的亮区域，弱化细节、消除小的亮噪点；
- 膨胀：扩张图像中的亮区域，增强细节、填补小的暗孔洞；
- 开运算：先腐蚀后膨胀，用于平滑轮廓、消除细小白点；
- 闭运算：先膨胀后腐蚀，用于弥合缝隙、填补小黑洞；
- 形态学梯度：膨胀图 - 腐蚀图，突出物体边缘；
- 顶帽 / 黑帽：顶帽 = 原图 - 开运算图（突出亮细节），黑帽 = 闭运算图 - 原图（突出暗细节）。
1.2 边缘检测
检测图像中像素值突变的区域，核心算法：
- Sobel：基于差分计算，分别检测 x/y 方向边缘，计算简单但对弱边缘不敏感；
- Scharr：Sobel 的改进版，增强边缘检测的灵敏度；
- Laplacian：二阶导数检测，对噪声敏感但能检测无方向边缘；
- Canny：多阶段优化（降噪→梯度计算→非极大值抑制→双阈值筛选），边缘检测效果最优。
二、项目实战 1：基础形态学操作（腐蚀、膨胀、开 / 闭运算）
2.1 核心目标
掌握腐蚀、膨胀的基础用法，理解开运算（修复指纹毛刺）、闭运算（填补指纹断裂）的实际应用场景。
2.2 完整代码与解析
python
import cv2
import numpy as np

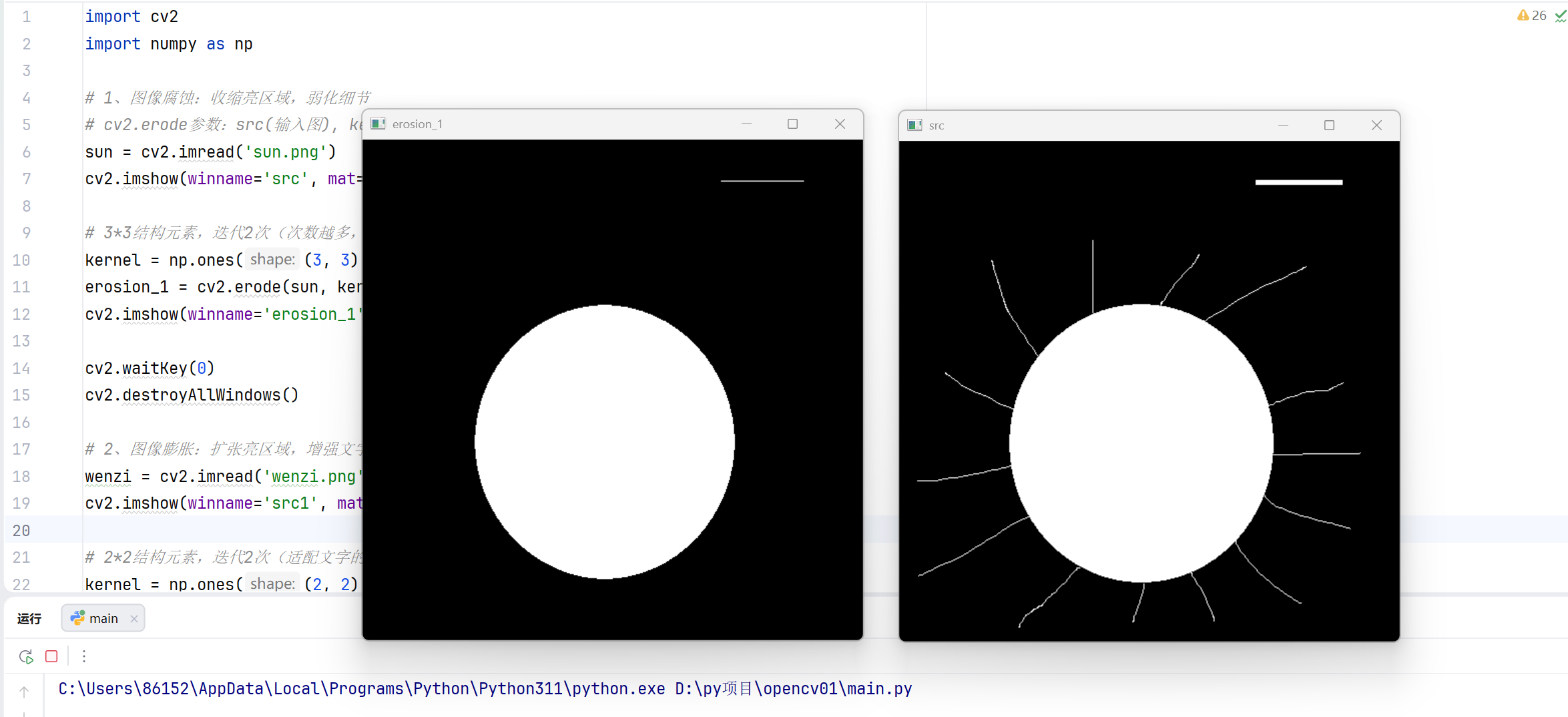

# 1、图像腐蚀：收缩亮区域，弱化细节
# cv2.erode参数：src(输入图), kernel(结构元素), iterations(迭代次数)
sun = cv2.imread('sun.png')
cv2.imshow(winname='src', mat=sun)
# 3*3结构元素，迭代2次（次数越多，腐蚀越明显）
kernel = np.ones((3, 3), np.uint8)
erosion_1 = cv2.erode(sun, kernel, iterations=2)
cv2.imshow(winname='erosion_1', mat=erosion_1)
cv2.waitKey(0)
cv2.destroyAllWindows()

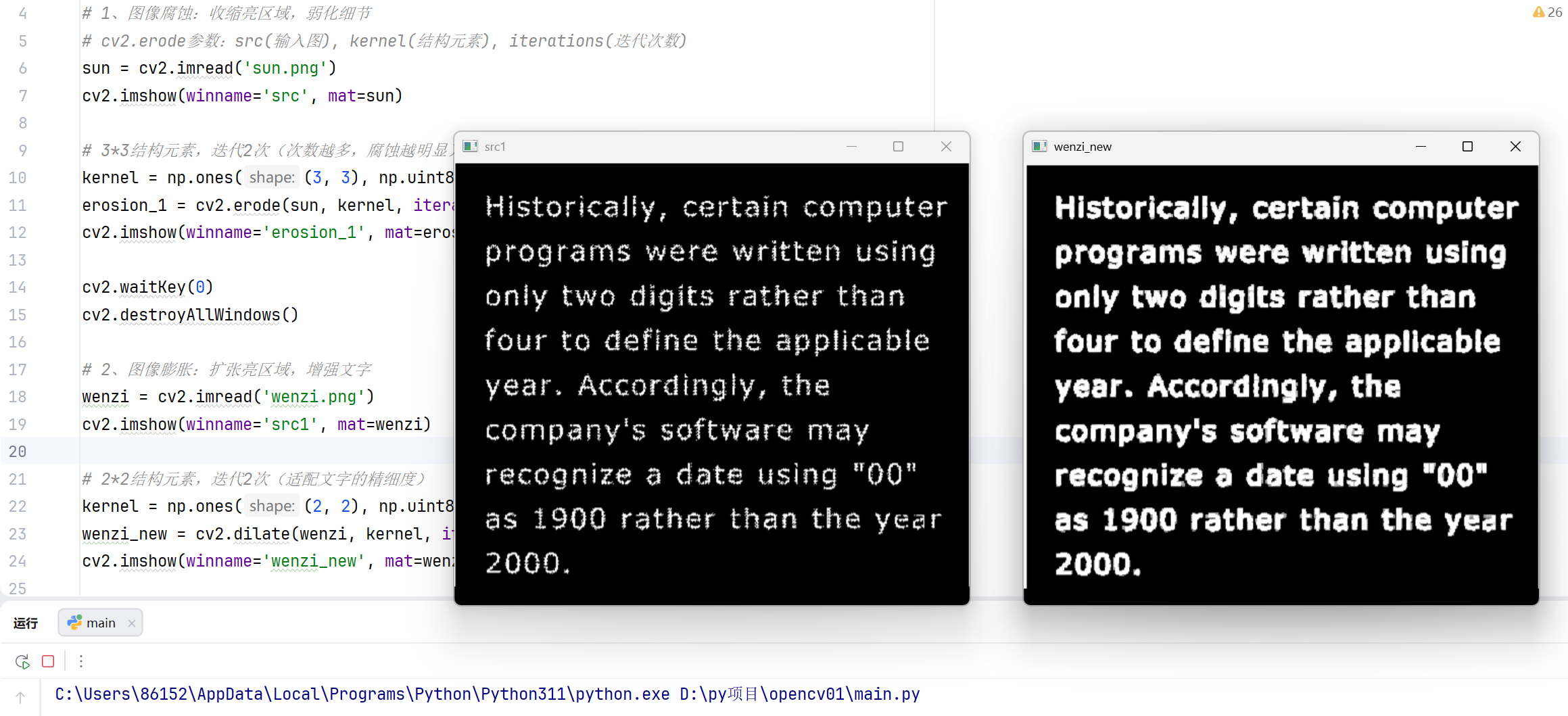

# 2、图像膨胀：扩张亮区域，增强文字
wenzi = cv2.imread('wenzi.png')
cv2.imshow(winname='src1', mat=wenzi)
# 2*2结构元素，迭代2次（适配文字的精细度）
kernel = np.ones((2, 2), np.uint8)
wenzi_new = cv2.dilate(wenzi, kernel, iterations=2)
cv2.imshow(winname='wenzi_new', mat=wenzi_new)
cv2.waitKey(0)
cv2.destroyAllWindows()

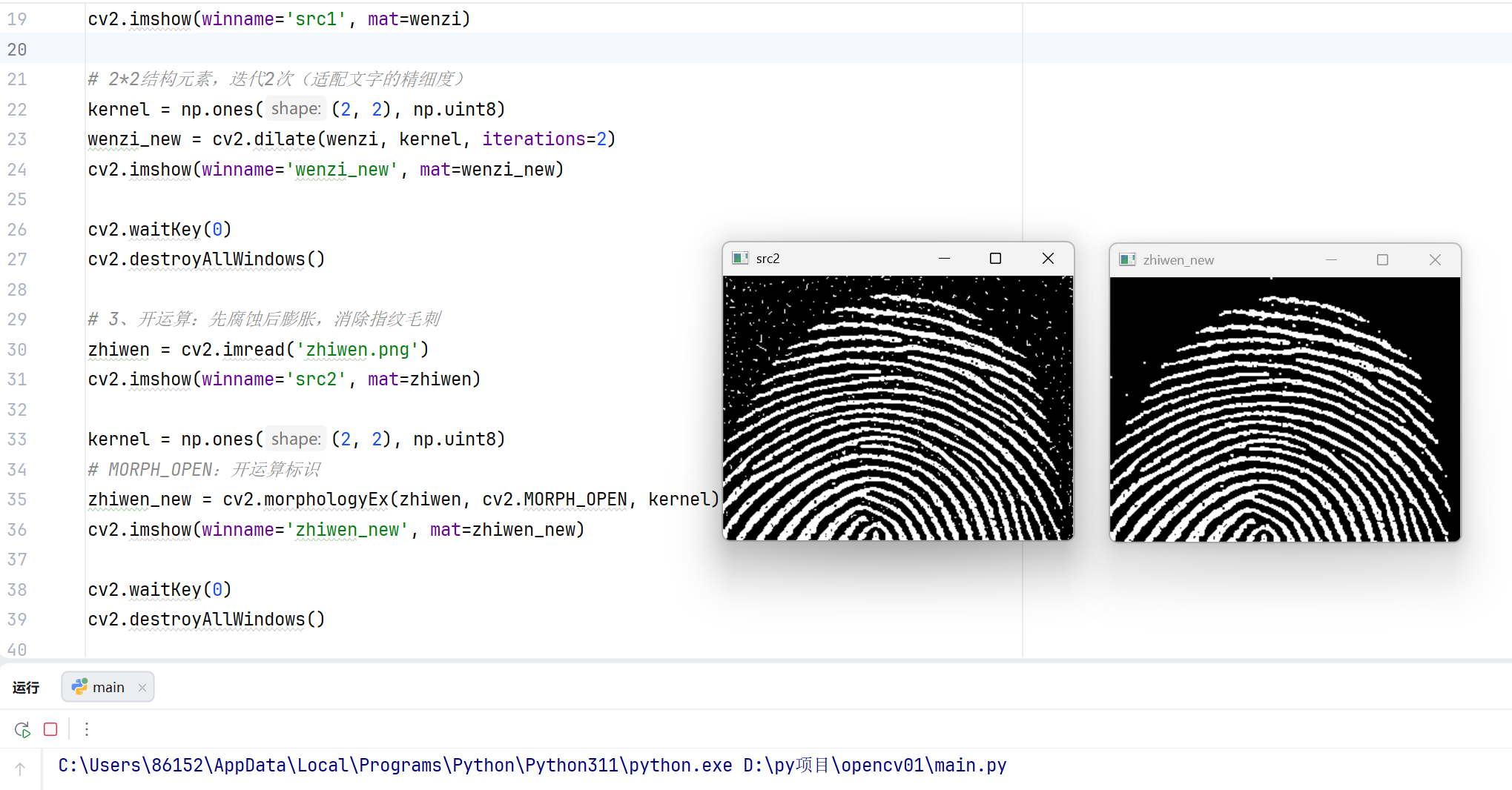

# 3、开运算：先腐蚀后膨胀，消除指纹毛刺
zhiwen = cv2.imread('zhiwen.png')
cv2.imshow(winname='src2', mat=zhiwen)
kernel = np.ones((2, 2), np.uint8)
# MORPH_OPEN：开运算标识
zhiwen_new = cv2.morphologyEx(zhiwen, cv2.MORPH_OPEN, kernel)
cv2.imshow(winname='zhiwen_new', mat=zhiwen_new)
cv2.waitKey(0)
cv2.destroyAllWindows()

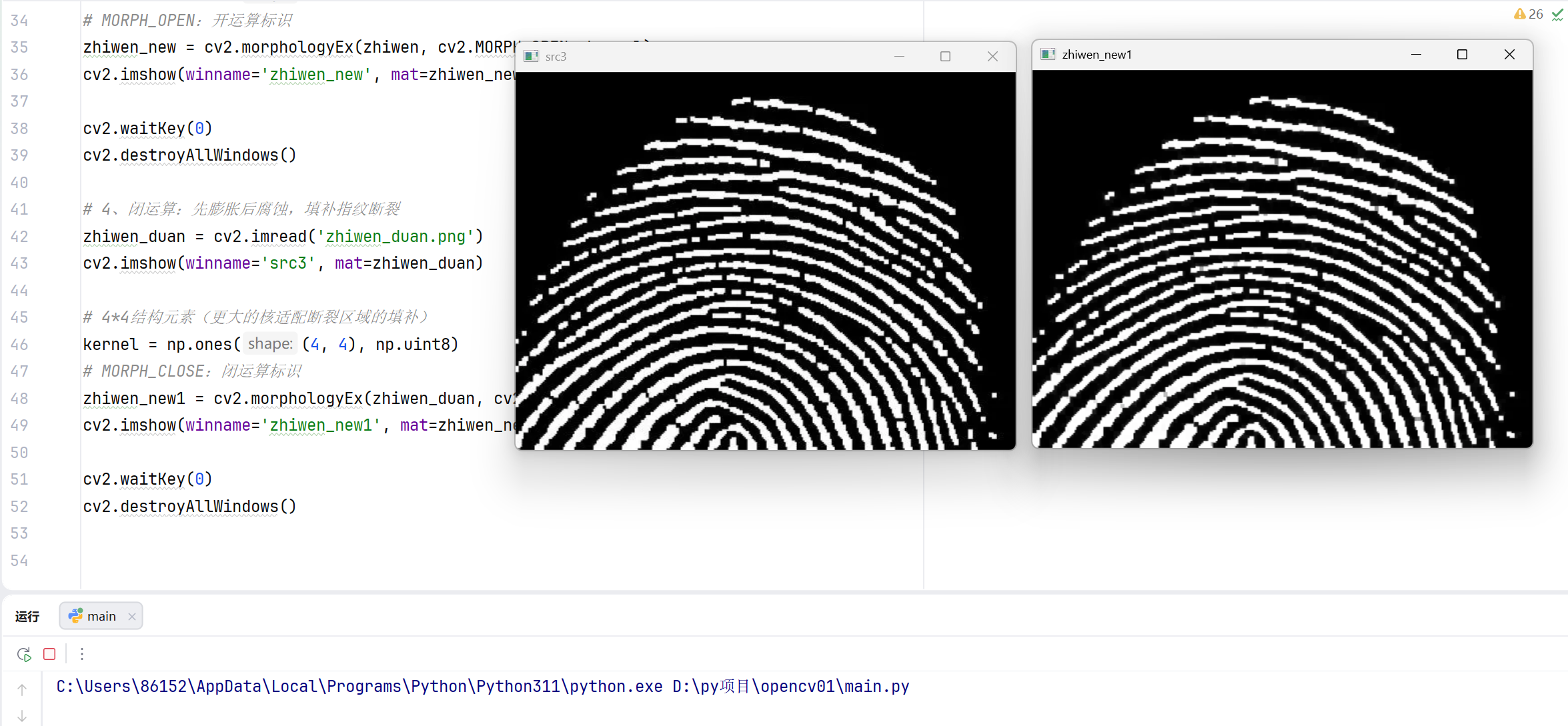

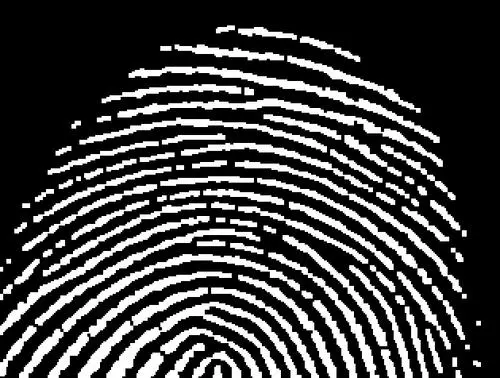

# 4、闭运算：先膨胀后腐蚀，填补指纹断裂
zhiwen_duan = cv2.imread('zhiwen_duan.png')
cv2.imshow(winname='src3', mat=zhiwen_duan)
# 4*4结构元素（更大的核适配断裂区域的填补）
kernel = np.ones((4, 4), np.uint8)
# MORPH_CLOSE：闭运算标识
zhiwen_new1 = cv2.morphologyEx(zhiwen_duan, cv2.MORPH_CLOSE, kernel)
cv2.imshow(winname='zhiwen_new1', mat=zhiwen_new1)
cv2.waitKey(0)
cv2.destroyAllWindows()- 结构元素 kernel ：大小决定操作强度，小核（22）适配精细纹理（文字），大核（44）适配粗纹理（指纹断裂）；
- 迭代次数 iterations：次数越多，腐蚀 / 膨胀效果越明显，但过度迭代会导致图像失真；
- 开 / 闭运算的场景：开运算适合处理 "有毛刺的指纹"，闭运算适合处理 "有断裂的指纹"，是实际项目中纹理修复的常用手段。
三、项目实战 2：进阶形态学操作（梯度、顶帽、黑帽）
3.1 核心目标
掌握形态学梯度（提取边缘）、顶帽 / 黑帽（增强细节）的用法，理解形态学操作的组合应用。
3.2 完整代码与解析
python
import numpy as np
import cv2

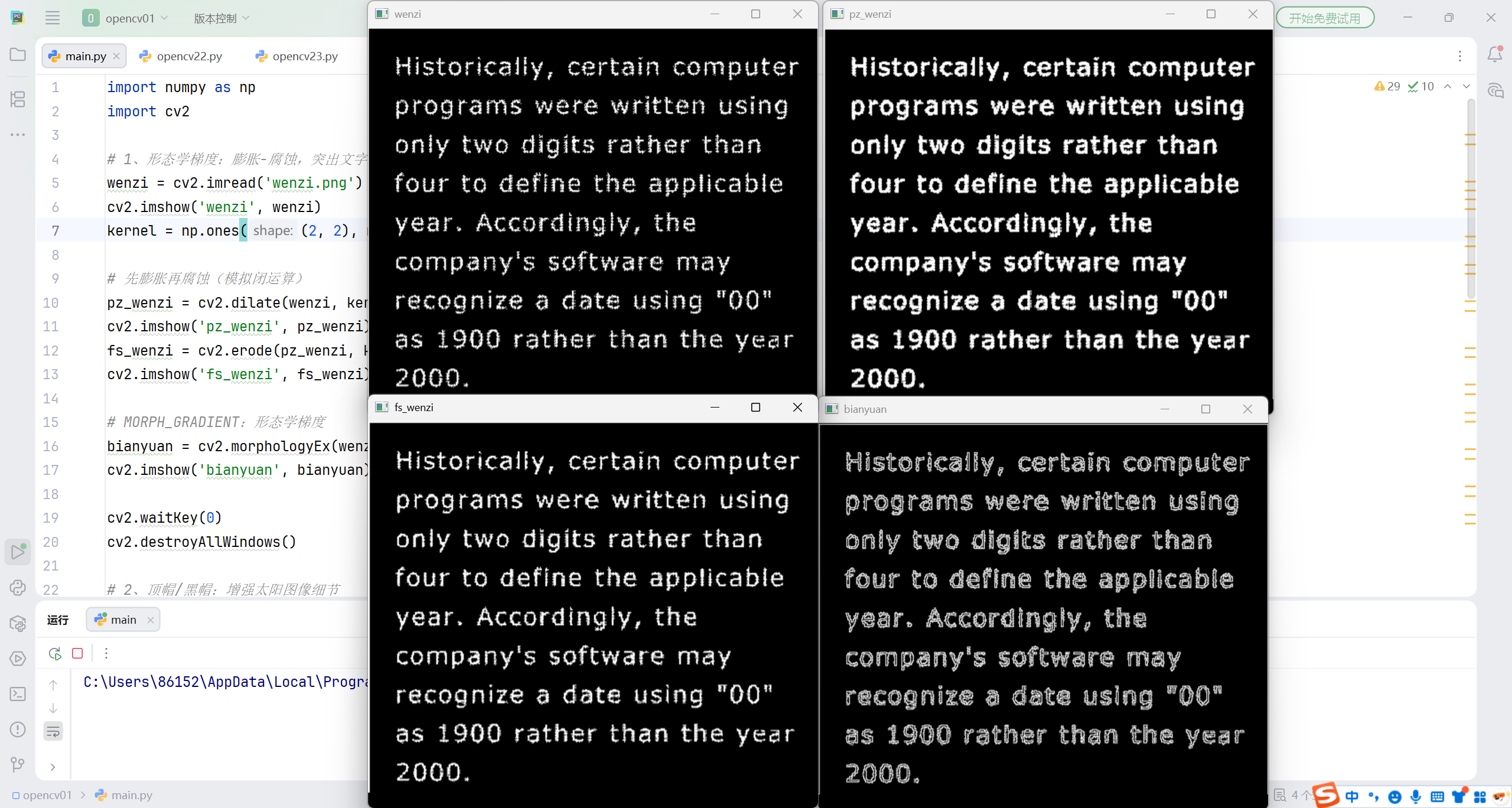

# 1、形态学梯度：膨胀-腐蚀，突出文字边缘
wenzi = cv2.imread('wenzi.png')
cv2.imshow('wenzi', wenzi)
kernel = np.ones((2, 2), np.uint8)
# 先膨胀再腐蚀（模拟闭运算）
pz_wenzi = cv2.dilate(wenzi, kernel, iterations=1)
cv2.imshow('pz_wenzi', pz_wenzi)
fs_wenzi = cv2.erode(pz_wenzi, kernel, iterations=1)
cv2.imshow('fs_wenzi', fs_wenzi)
# MORPH_GRADIENT：形态学梯度
bianyuan = cv2.morphologyEx(wenzi, cv2.MORPH_GRADIENT, kernel)
cv2.imshow('bianyuan', bianyuan)
cv2.waitKey(0)
cv2.destroyAllWindows()

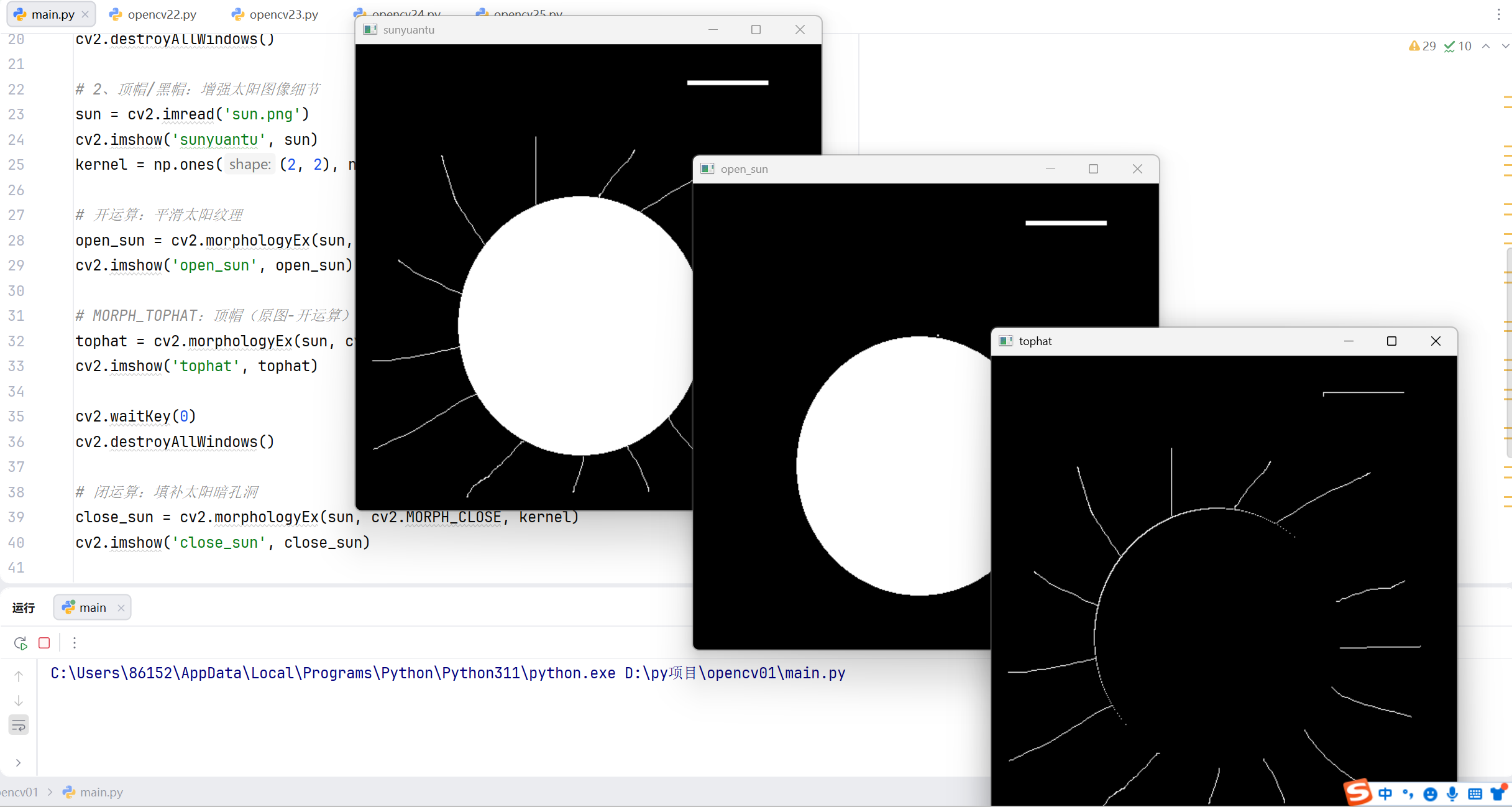

# 2、顶帽/黑帽：增强太阳图像细节
sun = cv2.imread('sun.png')
cv2.imshow('sunyuantu', sun)
kernel = np.ones((2, 2), np.uint8)
# 开运算：平滑太阳纹理
open_sun = cv2.morphologyEx(sun, cv2.MORPH_OPEN, kernel)
cv2.imshow('open_sun', open_sun)
# MORPH_TOPHAT：顶帽（原图-开运算），突出亮细节
tophat = cv2.morphologyEx(sun, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)
cv2.waitKey(0)
cv2.destroyAllWindows()

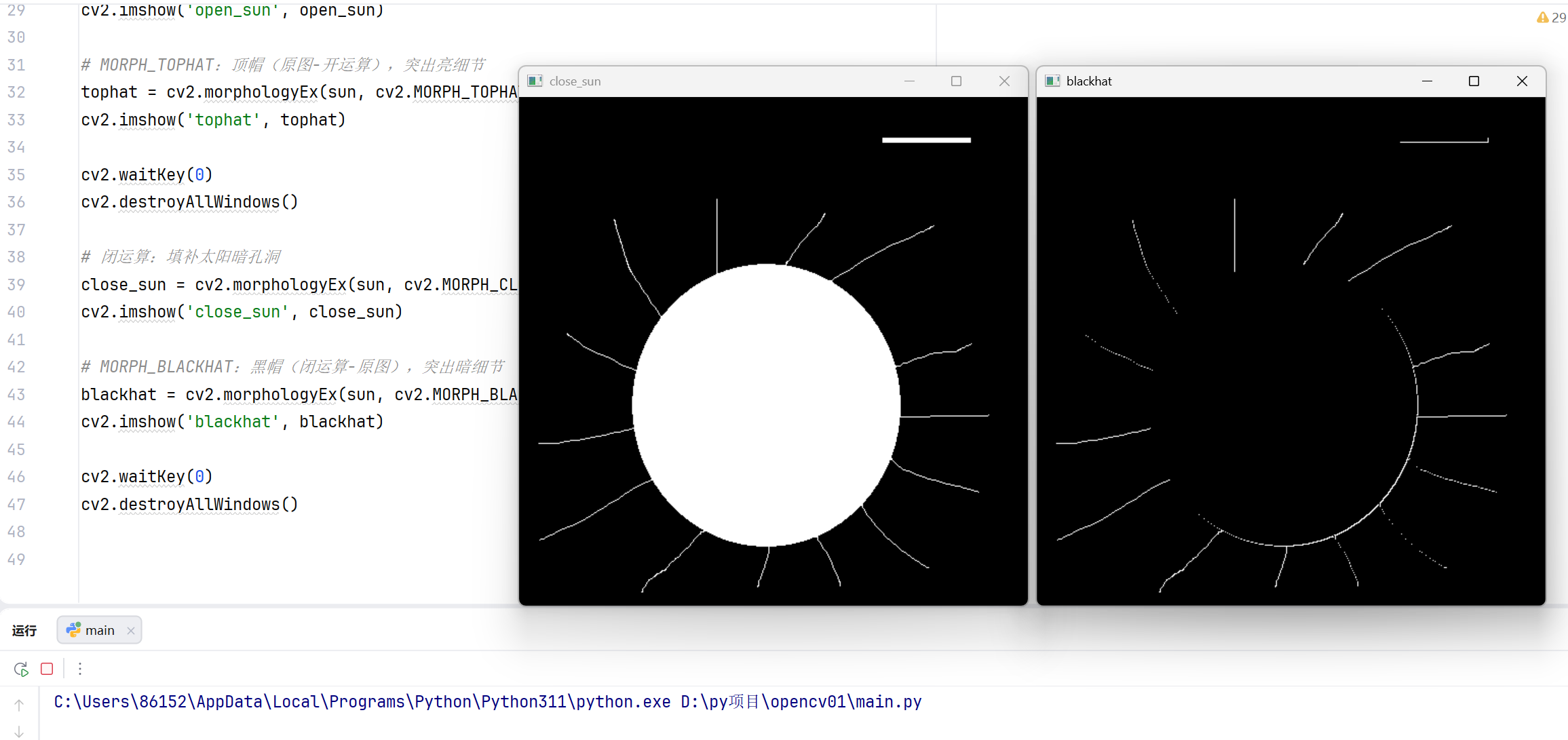

# 闭运算：填补太阳暗孔洞
close_sun = cv2.morphologyEx(sun, cv2.MORPH_CLOSE, kernel)
cv2.imshow('close_sun', close_sun)
# MORPH_BLACKHAT：黑帽（闭运算-原图），突出暗细节
blackhat = cv2.morphologyEx(sun, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat', blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()3.3 关键说明
- 形态学梯度：无需手动计算 "膨胀 - 腐蚀"，OpenCV 直接通过MORPH_GRADIENT实现，是提取物体边缘的轻量方法；
- 顶帽操作：适合增强图像中比周围亮的小区域（如太阳表面的亮斑）；
- 黑帽操作：适合增强图像中比周围暗的小区域（如太阳表面的暗纹）。
四、项目实战 3：Sobel 边缘检测（x/y 方向边缘提取）
4.1 核心目标
掌握 Sobel 算子的基础用法，解决 "负数边缘信息丢失" 问题，实现 x/y 方向边缘的融合。
4.2 完整代码与解析
python
import cv2
import numpy as np
yuan = cv2.imread('yuan.png')
cv2.imshow('yuan', yuan)

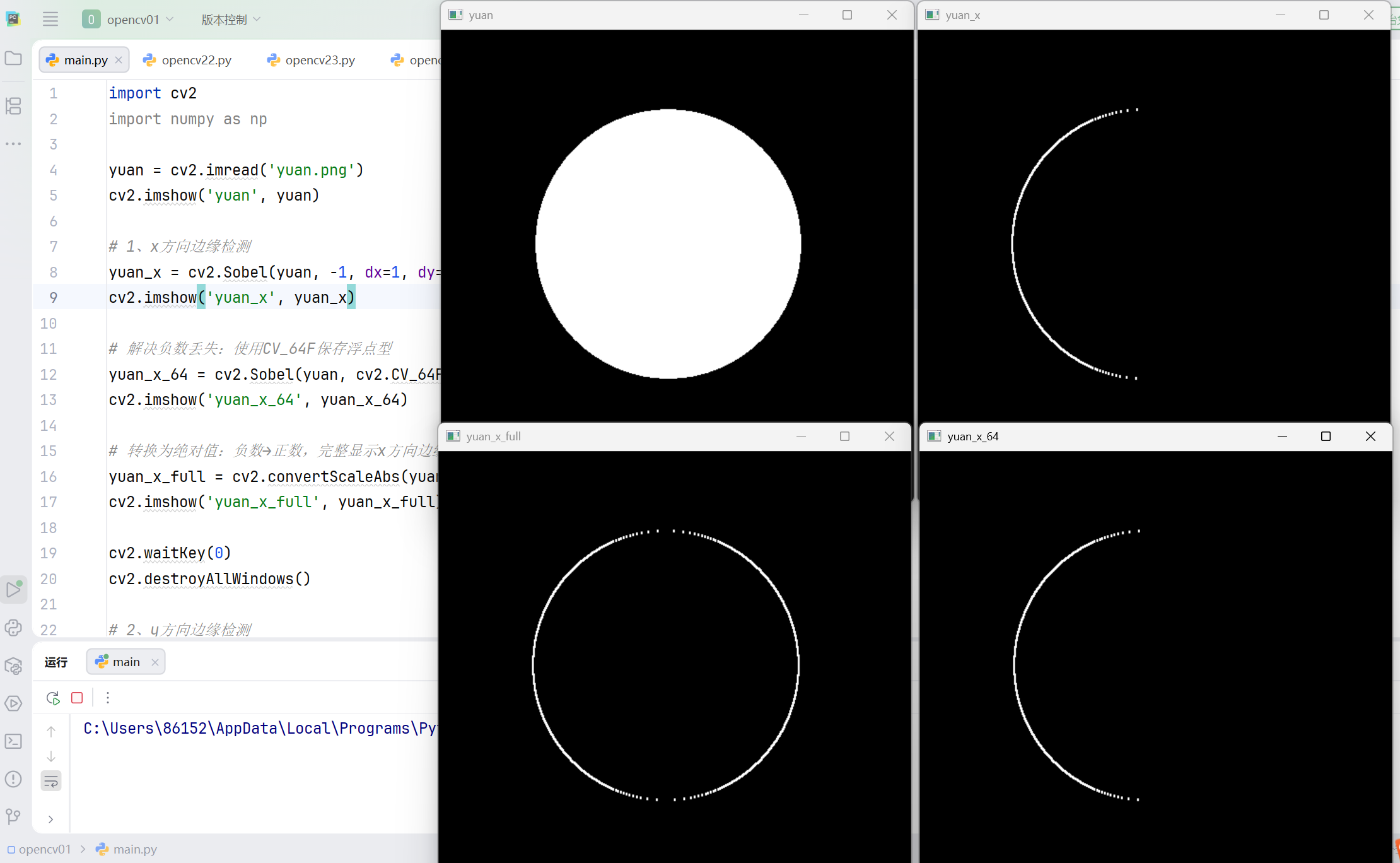

# 1、x方向边缘检测
yuan_x = cv2.Sobel(yuan, -1, dx=1, dy=0)
cv2.imshow('yuan_x', yuan_x)
# 解决负数丢失：使用CV_64F保存浮点型
yuan_x_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=1, dy=0)
cv2.imshow('yuan_x_64', yuan_x_64)
# 转换为绝对值：负数→正数，完整显示x方向边缘
yuan_x_full = cv2.convertScaleAbs(yuan_x_64)
cv2.imshow('yuan_x_full', yuan_x_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

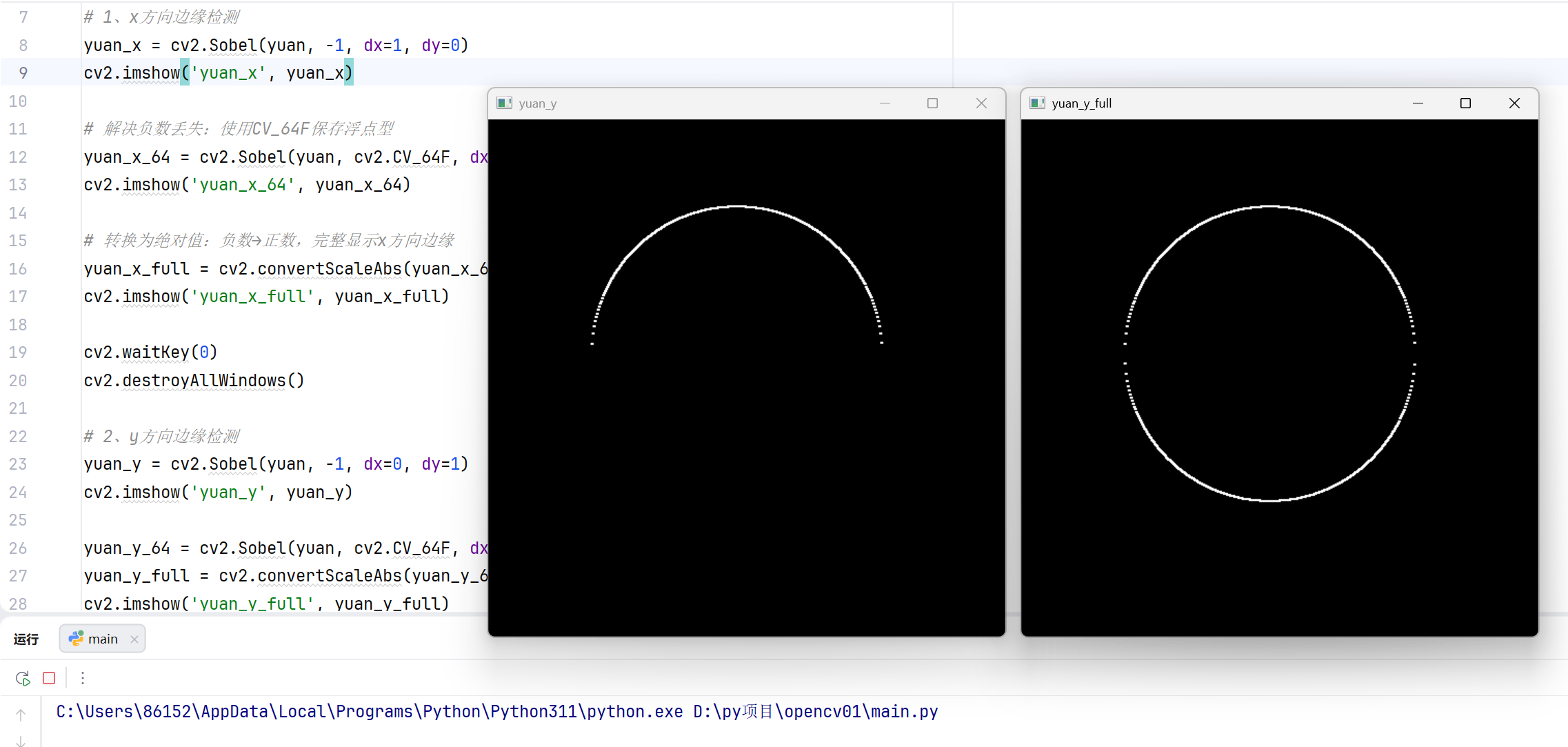

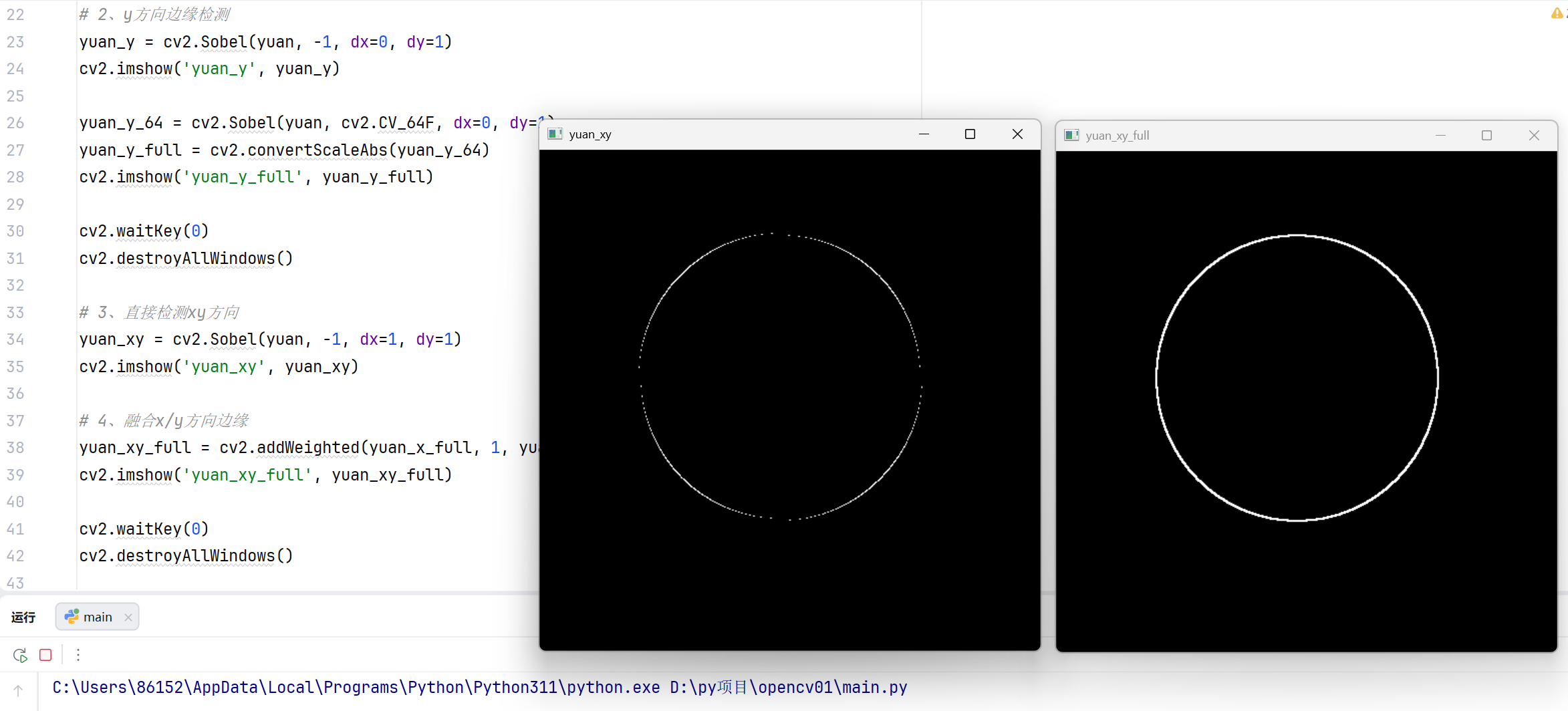

# 2、y方向边缘检测
yuan_y = cv2.Sobel(yuan, -1, dx=0, dy=1)
cv2.imshow('yuan_y', yuan_y)
yuan_y_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=0, dy=1)
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)
cv2.imshow('yuan_y_full', yuan_y_full)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 3、直接检测xy方向
yuan_xy = cv2.Sobel(yuan, -1, dx=1, dy=1)
cv2.imshow('yuan_xy', yuan_xy)
# 4、融合x/y方向边缘
yuan_xy_full = cv2.addWeighted(yuan_x_full, 1, yuan_y_full, 1, 0)
cv2.imshow('yuan_xy_full', yuan_xy_full)
cv2.waitKey(0)
cv2.destroyAllWindows()4.3 关键说明
- Sobel 的 dx/dy 参数：dx=1、dy=0 检测 x 方向（垂直）边缘，dx=0、dy=1 检测 y 方向（水平）边缘；
- 负数信息丢失问题：图像像素值范围是 0~255（uint8），Sobel 计算的负数会被截断，需用CV_64F保存浮点型，再通过convertScaleAbs转绝对值；
- 边缘融合：直接设置 dx=1、dy=1 的效果差，建议分别计算 x/y 边缘后，用addWeighted融合（权重均为 1，无偏置）。
五、实战 4：进阶边缘检测（Scharr、Laplacian、Canny）
5.1 核心目标
对比 Sobel、Scharr、Laplacian、Canny 四种算法的效果，掌握工业级边缘检测方案（Canny）。
5.2 完整代码与解析
python
import cv2
import numpy as np

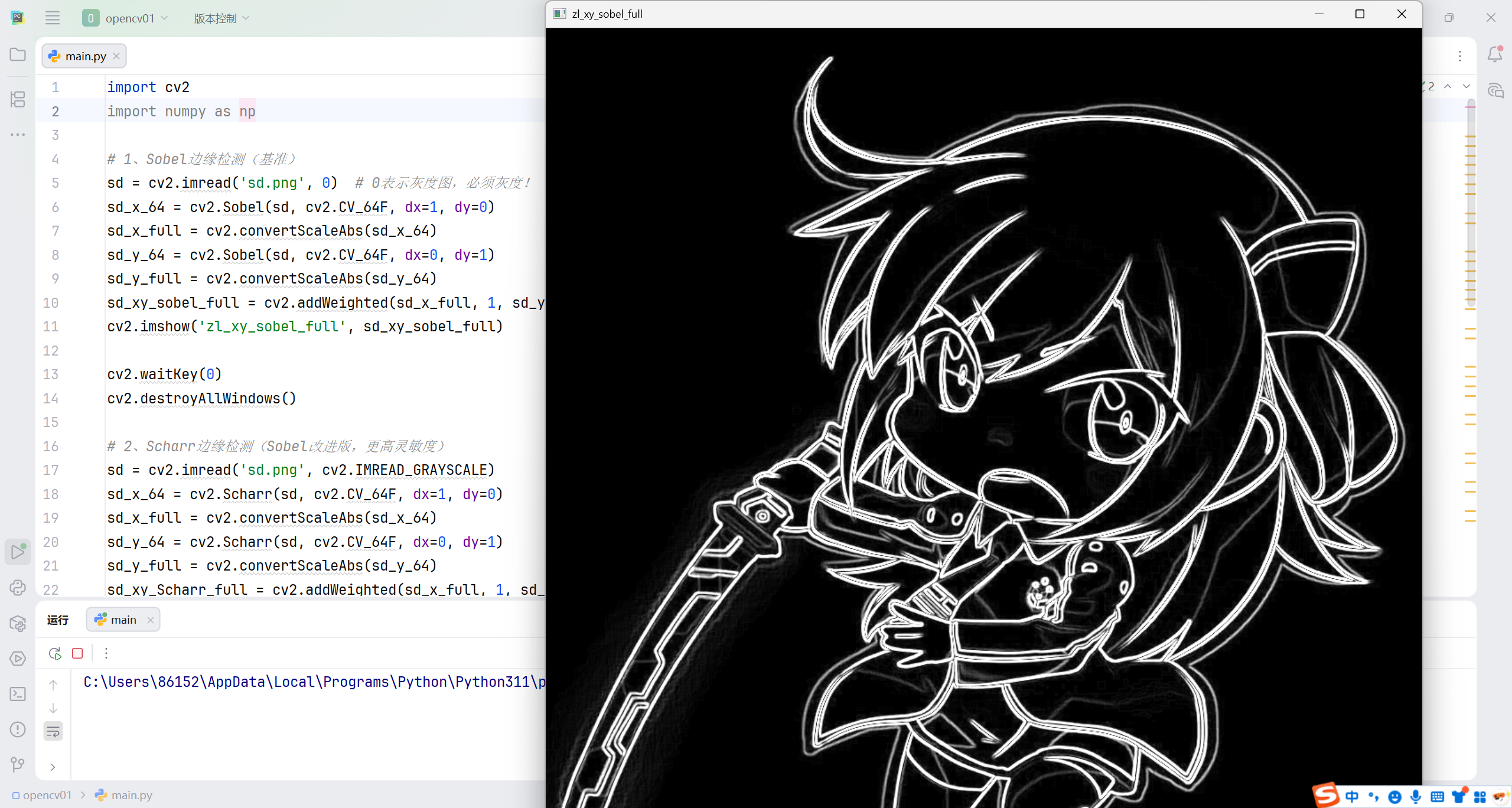

# 1、Sobel边缘检测（基准）
sd = cv2.imread('sd.png', 0) # 0表示灰度图，必须灰度！
sd_x_64 = cv2.Sobel(sd, cv2.CV_64F, dx=1, dy=0)
sd_x_full = cv2.convertScaleAbs(sd_x_64)
sd_y_64 = cv2.Sobel(sd, cv2.CV_64F, dx=0, dy=1)
sd_y_full = cv2.convertScaleAbs(sd_y_64)
sd_xy_sobel_full = cv2.addWeighted(sd_x_full, 1, sd_y_full, 1, 0)
cv2.imshow('zl_xy_sobel_full', sd_xy_sobel_full)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 2、Scharr边缘检测（Sobel改进版，更高灵敏度）
sd = cv2.imread('sd.png', cv2.IMREAD_GRAYSCALE)
sd_x_64 = cv2.Scharr(sd, cv2.CV_64F, dx=1, dy=0)
sd_x_full = cv2.convertScaleAbs(sd_x_64)
sd_y_64 = cv2.Scharr(sd, cv2.CV_64F, dx=0, dy=1)
sd_y_full = cv2.convertScaleAbs(sd_y_64)
sd_xy_Scharr_full = cv2.addWeighted(sd_x_full, 1, sd_y_full, 1, 0)
cv2.imshow('sd_xy_Scharr_full', sd_xy_Scharr_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

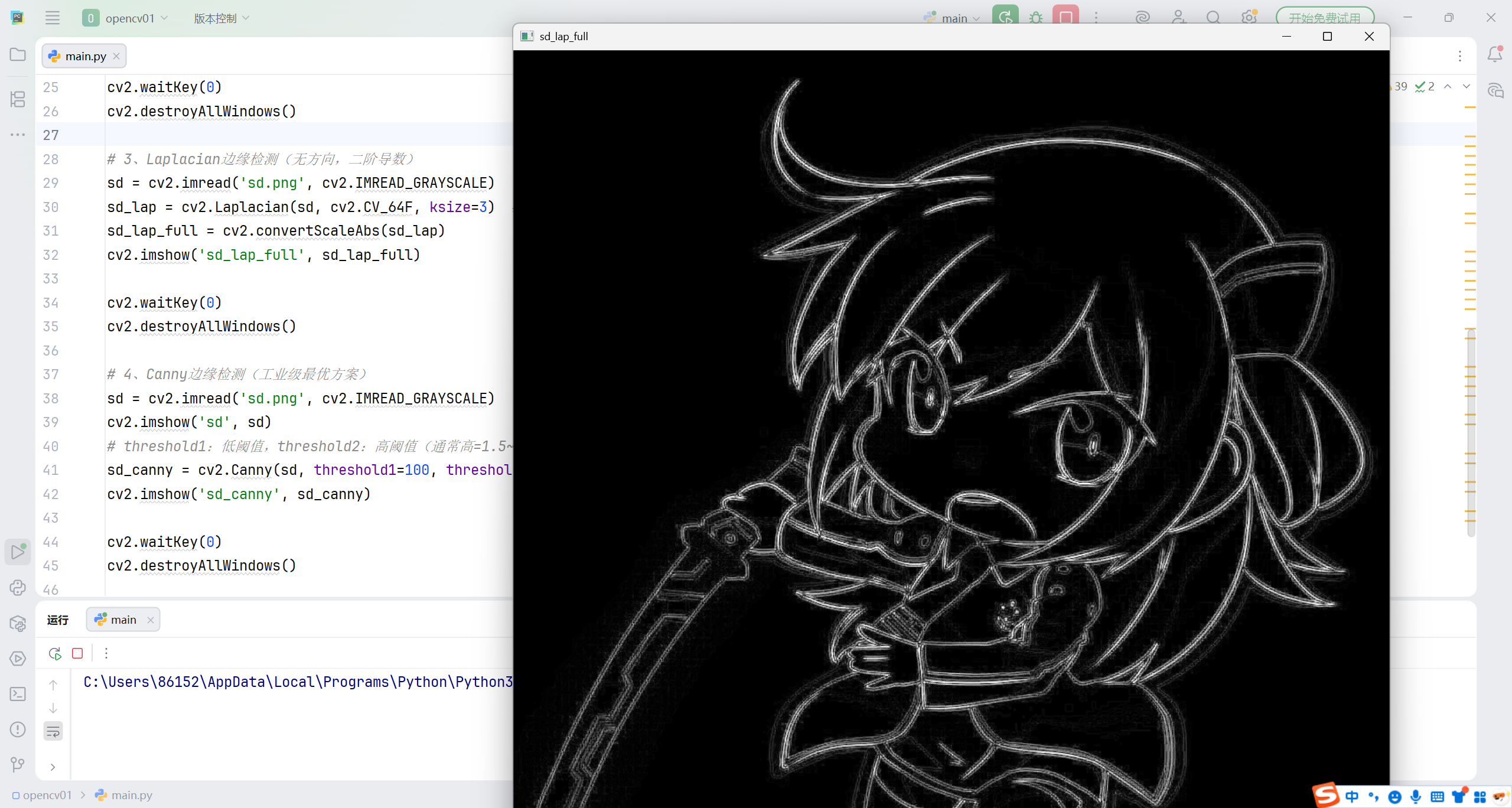

# 3、Laplacian边缘检测（无方向，二阶导数）
sd = cv2.imread('sd.png', cv2.IMREAD_GRAYSCALE)
sd_lap = cv2.Laplacian(sd, cv2.CV_64F, ksize=3) # ksize=3：卷积核大小
sd_lap_full = cv2.convertScaleAbs(sd_lap)
cv2.imshow('sd_lap_full', sd_lap_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

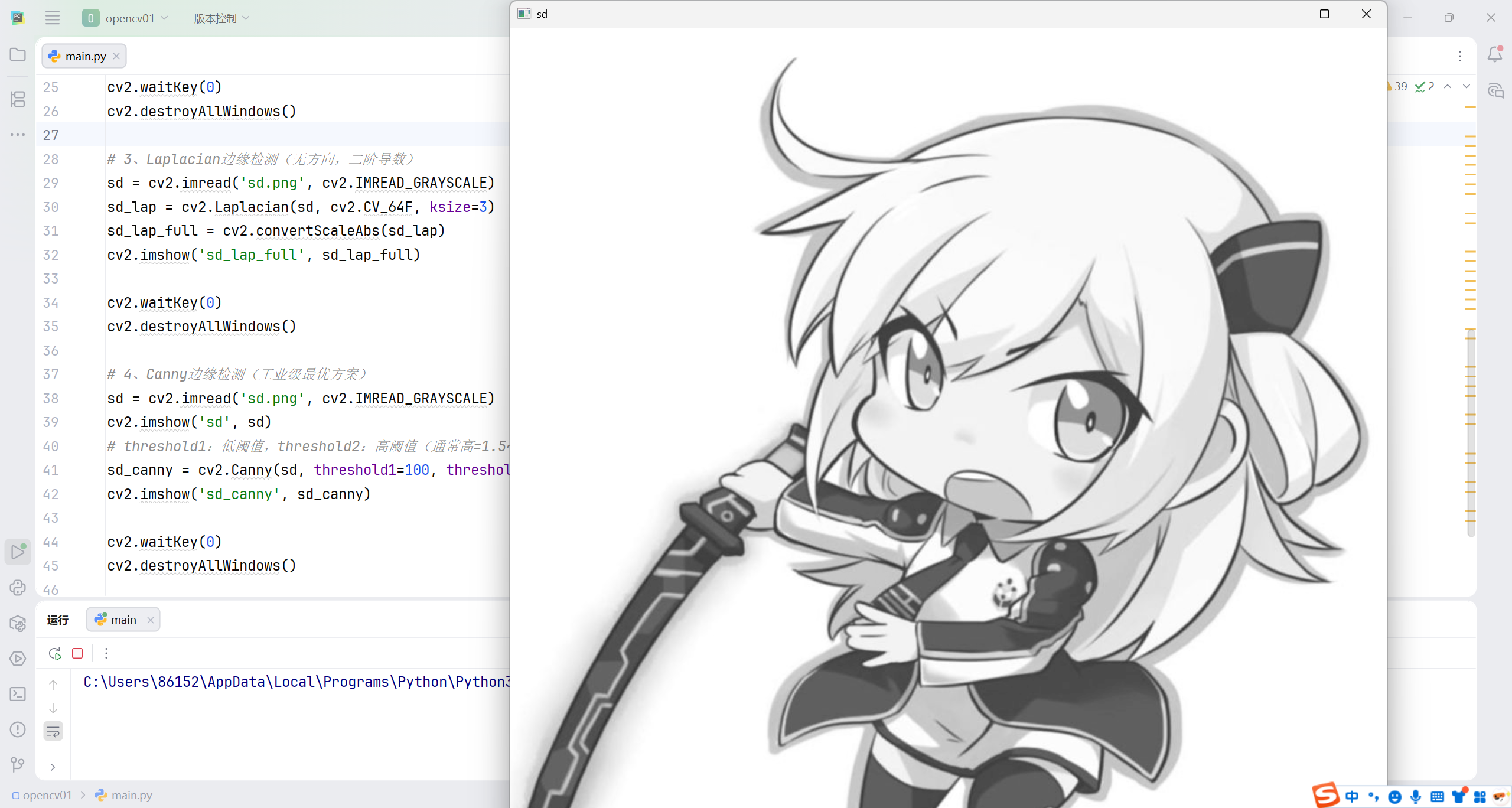

# 4、Canny边缘检测（工业级最优方案）
sd = cv2.imread('sd.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('sd', sd)
cv2.waitKey(0)
cv2.destroyAllWindows()
# threshold1：低阈值，threshold2：高阈值（通常高=1.5~2倍低）
sd_canny = cv2.Canny(sd, threshold1=100, threshold2=150)
cv2.imshow('sd_canny', sd_canny)
cv2.waitKey(0)
cv2.destroyAllWindows()5.3 关键说明
- Scharr vs Sobel：Scharr 是 Sobel 的优化版，使用更大的卷积核权重，对弱边缘的检测更灵敏，适合细节丰富的图像（如数字图像）；
- Laplacian 特点：无方向的边缘检测（无需分 x/y），但对噪声极敏感，需先做高斯模糊再使用；
- Canny 边缘检测 ：
- 高斯模糊降噪→2. 计算梯度幅值和方向→3. 非极大值抑制（细化边缘）→4. 双阈值筛选（保留强边缘、连接弱边缘）；
- 阈值选择技巧：高阈值 = 1.5~2 倍低阈值，需根据图像实际效果调整（阈值过高→边缘丢失，过低→噪点过多）；
- 必须输入灰度图，彩色图会导致检测失效。
七、总结
本文从基础到进阶，完整覆盖了 OpenCV 图像形态学操作与边缘检测的核心内容：
- 形态学操作：腐蚀 / 膨胀是基础，开 / 闭运算适配纹理修复，梯度 / 顶帽 / 黑帽适配细节增强；
- Sobel 边缘检测：需处理负数信息丢失问题，优先融合 x/y 方向边缘；
- 进阶边缘检测：Scharr 增强 Sobel 灵敏度，Laplacian 无方向但易受噪声影响，Canny 是工业级最优方案。
掌握这些技术后，可轻松应用于文字增强、指纹修复、数字边缘提取等实际场景。
