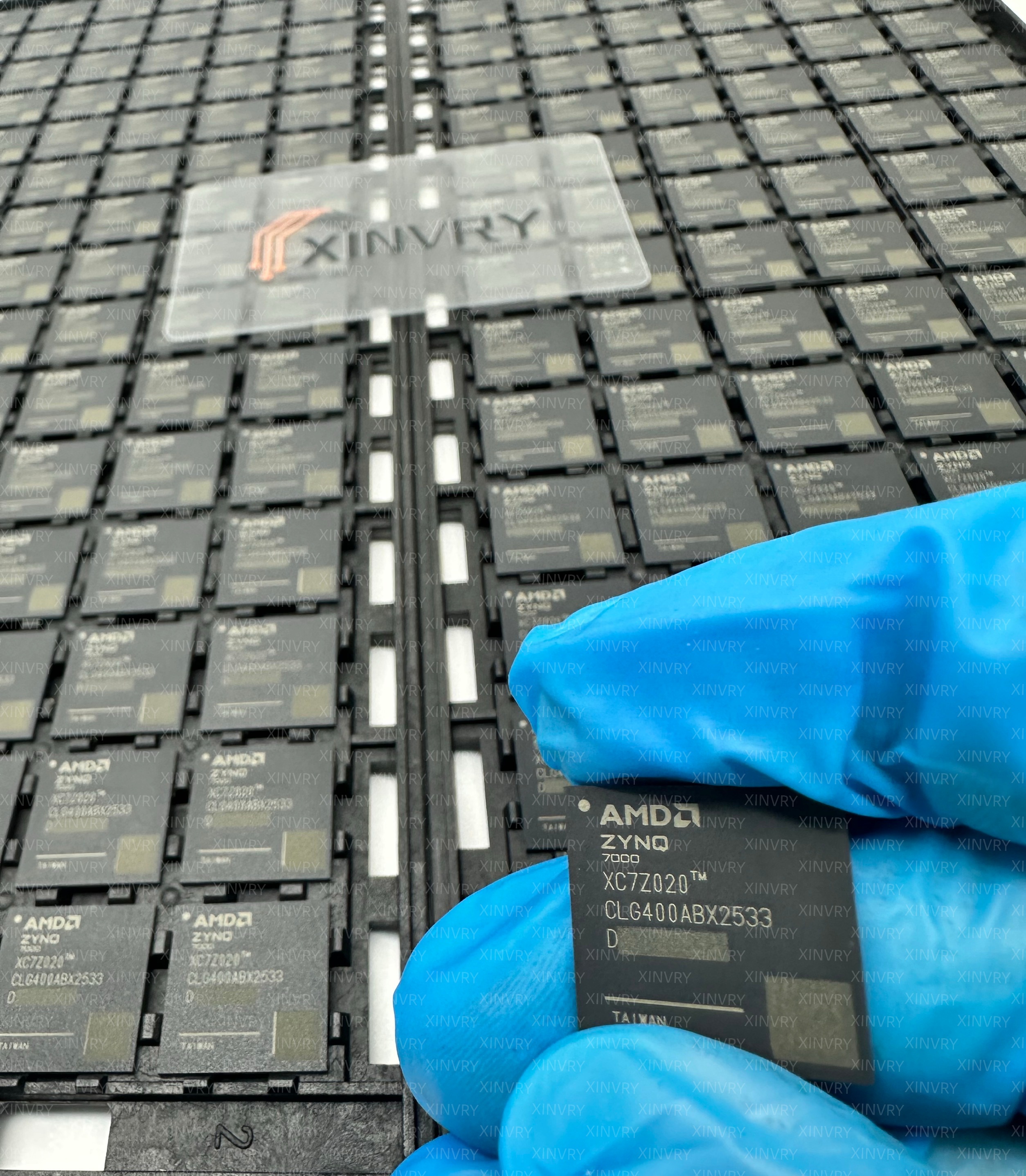

XC7Z020-2CLG400I Xilinx AMDZynq-7000 FPGA

XC7Z020-2CLG400I 是 AMD(原 Xilinx)推出的 Zynq-7000 系列可编程系统级芯片(SoC)之一。该器件将高性能处理系统(Processing System,PS)与可编程逻辑(Programmable Logic,PL)集成在同一颗芯片上,实现传统处理器与 FPGA 架构的深度融合。这种异构计算架构使芯片既具备通用处理器的软件处理能力,又具备 FPGA 的硬件并行加速能力,广泛应用于需要高性能实时处理与灵活硬件定制的嵌入式系统。

在处理系统部分,XC7Z020 集成了双核 ARM Cortex-A9 处理器,采用 ARMv7-A 架构,主频可达到约 866MHz 至 1GHz(取决于具体设计)。处理系统内部包含完整的缓存体系,包括一级指令与数据缓存以及共享的二级缓存,同时还集成了内存管理单元、浮点运算单元以及 NEON SIMD 引擎,用于加速多媒体处理和数字信号计算。该处理系统能够运行多种嵌入式操作系统,例如 Linux、VxWorks 或裸机实时系统,从而实现复杂的软件控制与数据管理功能。

芯片的处理系统还内置了丰富的外设控制器,包括 DDR3/DDR3L 内存控制器、QSPI Flash 控制器、NAND Flash 控制器、SD/SDIO 接口、千兆以太网控制器、USB 2.0 OTG 控制器以及多个 UART、SPI、I²C、CAN 和 GPIO 控制器。这些硬件模块通过高速 AXI 互连架构与可编程逻辑部分进行通信,使处理器能够高效地访问 FPGA 中实现的自定义硬件模块,从而形成完整的硬件加速数据路径。

在可编程逻辑部分,XC7Z020 基于 Xilinx 的 7 系列 FPGA 架构,提供大约 85K 逻辑单元规模的可编程资源。芯片内部包含查找表(LUT)、触发器(Flip-Flop)、块 RAM(Block RAM)以及专用的 DSP48E1 数字信号处理单元。这些资源可以构建复杂的数字逻辑、并行数据处理单元、硬件加速器以及高速接口控制器。DSP 资源特别适用于实现滤波器、FFT、视频处理以及通信算法等高吞吐量计算任务。

XC7Z010-1CLG225I

XC7Z010-2CLG400I

XC7Z020-2CLG400I

XC7Z020-2CLG484I

XC7Z030-2SBG485I

XC7Z030-2FBG484I

XC7Z030-2FBG676I

XC7Z030-2FFG676I

XC7Z035-2FFG676I

XC7Z035-2FBG676I

XC7Z035-2FFG900I

XC7Z045-2FFG676I

XC7Z045-2FFG900I

XC7Z100-2FFG900I

XC7Z100-2FFG1156I
