OpenCV实现视频采集

一：Mat 图像容器

Mat是OpenCV 里装图像的 "盒子"，将图像的像素数组 + 宽度 + 高度 + 格式信息全部打包在一起。

1.Mat 里存了什么？

一张图片 = 一堆像素点Mat 就是存这些像素：

cols：宽度
rows：高度
channels：通道数（1 = 灰度，3 = 彩色，4 = 带透明）
data：真正的像素数据（uchar*）
type：图像格式（CV_8UC1 / CV_8UC3...）

2.常用的Mat格式

1.CV_8UC1

8 位无符号，1 通道 → 灰度图

2.CV_8UC3

8 位无符号，3 通道 → 彩色图注意：OpenCV 默认是 BGR 顺序

3.CV_8UC4

8 位无符号，4 通道 → BGRA 带透明

3.mat最常用的操作

1.imread 读取图像

cpp 复制代码

Mat img = imread("test.jpg");  // 读取图片
Mat frame;                     // 空图

2.判断空图

cpp 复制代码

if (img.empty()) {
    // 图片加载失败
}

3.获取宽，高，通道数

cpp 复制代码

int w = img.cols;
int h = img.rows;
int ch = img.channels();

4.复制图像

cpp 复制代码

Mat a = img.clone();   // 深拷贝（安全）
Mat b = img;           // 浅拷贝（共用数据）

5.imshow 显示图像

cpp 复制代码

Mat img = imread("test.jpg");
imshow("窗口标题", img);  // 显示
waitKey(0);               // 等待按键（必须写，不然一闪而过）

注意：只能在主线程中调用，子线程中不会生效。

6.imwrite 保存图像

cpp 复制代码

Mat frame;  // 你的图像

// 保存到当前目录
imwrite("保存.jpg", frame);

// 保存到指定路径
imwrite("/home/liu/图片/保存.png", frame);

二：图像颜色格式

0.转换函数

cpp 复制代码

// 源图像，目标图像，转换码
cvtColor(src, dst, 码表);

1.BGR（OpenCV默认）

顺序：蓝绿红
来源：OpenCV 天生就是 BGR
用途：读图、摄像头、YOLO 推理

cpp 复制代码

Mat img = imread("a.jpg"); // 默认 BGR

2.BGRA（带透明通道）

4 通道
BGR + 透明（Alpha）
透明图片用（PNG）
用途：贴图、水印、带透明的纹理

cpp 复制代码

cvtColor(mat, mat, COLOR_BGR2BGRA);

3.RGB（Qt/OpenGL/ 屏幕显示专用）

3 通道
顺序：红绿蓝
Qt、图片浏览器、屏幕都用 RGB
你必须转成 RGB 才能正常显示

cpp 复制代码

cvtColor(mat, mat, COLOR_BGR2RGB);

4.GRAY（灰度图）

1 通道
只有亮度，没有颜色
黑→灰→白
用途：去色、识别、压缩

cpp 复制代码

cvtColor(mat, mat, COLOR_BGR2GRAY);

5.HSV（颜色识别专用）

3 通道：色调、饱和度、亮度
用途：根据颜色找物体（红 / 黄 / 蓝物体跟踪）
比 RGB/BGR 更适合识别颜色

cpp 复制代码

cvtColor(mat, mat, COLOR_BGR2HSV);

6./YUV（摄像头原始格式）

摄像头输出最常见格式
Y = 亮度，UV = 颜色
常见：YUYV、UYVY、NV12、NV21
必须转 BGR/RGB 才能显示

cpp 复制代码

cvtColor(mat, mat, COLOR_YUV2BGR_YUYV);

7.综合对比表

格式	通道	特点	谁在用
BGR	3	OpenCV 默认	OpenCV、YOLO
BGRA	4	带透明	PNG、纹理
RGB	3	正常颜色	Qt、OpenGL、屏幕
GRAY	1	黑白	去色、识别
HSV	3	颜色识别	颜色跟踪
YUV	2/3	摄像头原始	摄像头、RTSP

三：Mat转换为QImage

Qt中界面显示一般都采用QImage容器，不能直接显示Mat容器，

Mat是OpenCV的图像格式，QImage是Qt的图像格式

Mat的颜色顺序是BGR，QImage的颜色顺序的RGB

cpp 复制代码

/**
 * @brief 万能 Mat 转 QImage（支持所有常见格式）
 * @param mat 输入 OpenCV Mat（支持 CV_8UC1 CV_8UC3 CV_8UC4）
 * @return 输出 Qt QImage（可直接显示/上传OpenGL）
 */
QImage matToQImage(const cv::Mat &mat)
{
    // 1. 空图直接返回空
    if (mat.empty())
        return QImage();

    // 2. 获取宽高
    int width = mat.cols;
    int height = mat.rows;

    // 3. 根据 Mat 类型转 QImage
    switch (mat.type()) {

    // ==========================
    // 灰度图 CV_8UC1
    // ==========================
    case CV_8UC1: {
        QImage img(mat.data, width, height, mat.step, QImage::Format_Grayscale8);
        return img.copy(); // 深拷贝，安全
    }

    // ==========================
    // 彩色图 BGR → RGB（最重要）
    // ==========================
    case CV_8UC3: {
        cv::Mat rgb;
        cv::cvtColor(mat, rgb, cv::COLOR_BGR2RGB); // 必须转！
        QImage img(rgb.data, width, height, rgb.step, QImage::Format_RGB888);
        return img.copy();
    }

    // ==========================
    // 带透明通道 BGRA → RGBA
    // ==========================
    case CV_8UC4: {
        QImage img(mat.data, width, height, mat.step, QImage::Format_RGBA8888);
        return img.copy();
    }

    // 不支持的格式
    default:
        return QImage();
    }
}

四：VideoCapture 视频捕获

VideoCapture = 视频 / 摄像头的 "读取器"，支持：

1.打开摄像头

cpp 复制代码

cap.open(0);          //  0=默认摄像头

cap.open(-1);          //自动搜索

cap.open(0, cv::CAP_V4L2); //Linux下强制 V4L2 防止阻塞

2.本地视频

cpp 复制代码

cap.open("test.mp4"); // 视频

3.网络视频流

cpp 复制代码

cap.open("rtsp://..");// 网络流

4. 判断是否打开成功

cpp 复制代码

if (!cap.isOpened()) {
    qDebug() << "打开失败！";
}

5. 读一帧图像

cpp 复制代码

Mat frame;
cap.read(frame);

6.关闭摄像头

cpp 复制代码

// 关闭摄像头，释放硬件
cap.release();

7.读取宽，高，帧率

cpp 复制代码

// 宽度
int w = cap.get(CAP_PROP_FRAME_WIDTH);

// 高度
int h = cap.get(CAP_PROP_FRAME_HEIGHT);

// 帧率
double fps = cap.get(CAP_PROP_FPS);

8.摄像头线程标准写法

cpp 复制代码

void CameraThread::run()
{
    VideoCapture cap;
    cap.open(0);  // 打开摄像头

    if (!cap.isOpened()) {
        qDebug() << "摄像头打开失败！";
        return;
    }

    Mat frame;
    while (m_running)
    {
        cap.read(frame);
        if (frame.empty()) continue;

        // 发给界面显示
        emit frameReady(frame);

        msleep(30);//精准 30fps
    }

    cap.release();
}

为什么不采用定时器捕获？

① 定时器精度差：QTimer 最小只能到 15ms

② 定时器依附主线程事件循环：界面一滑动、绘图、加载东西，定时器直接被卡住，延迟

③ 无法做到真正实时：摄像头是连续不断输出数据定时器是间隔性去拿→ 必然丢帧

五：简易视频播放器（QLabel版本+OpenGL版本）

1.效果图

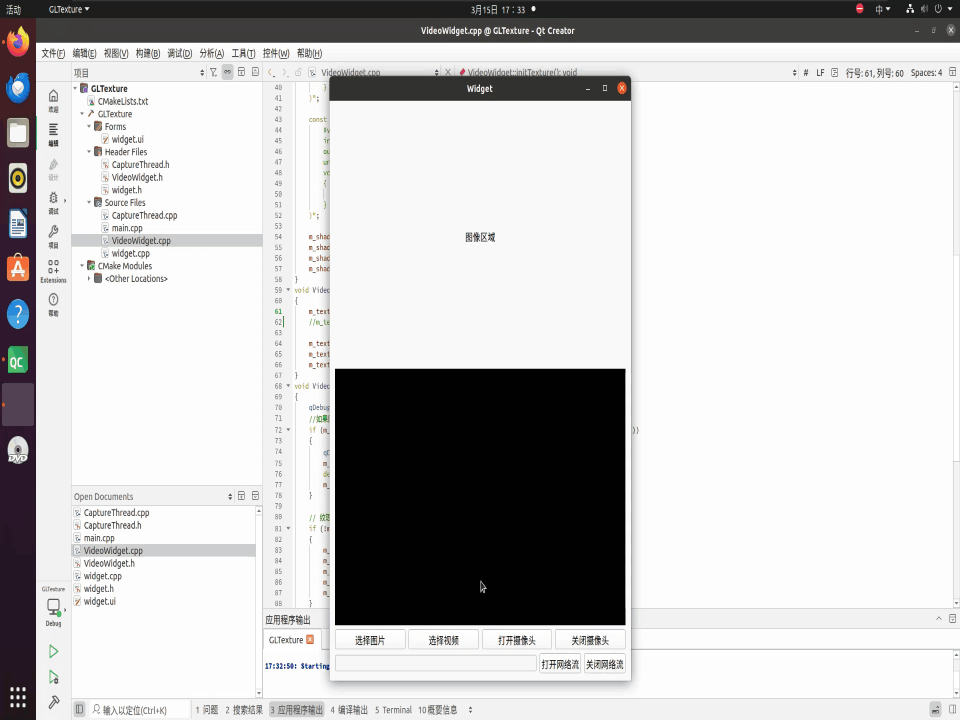

显示图片

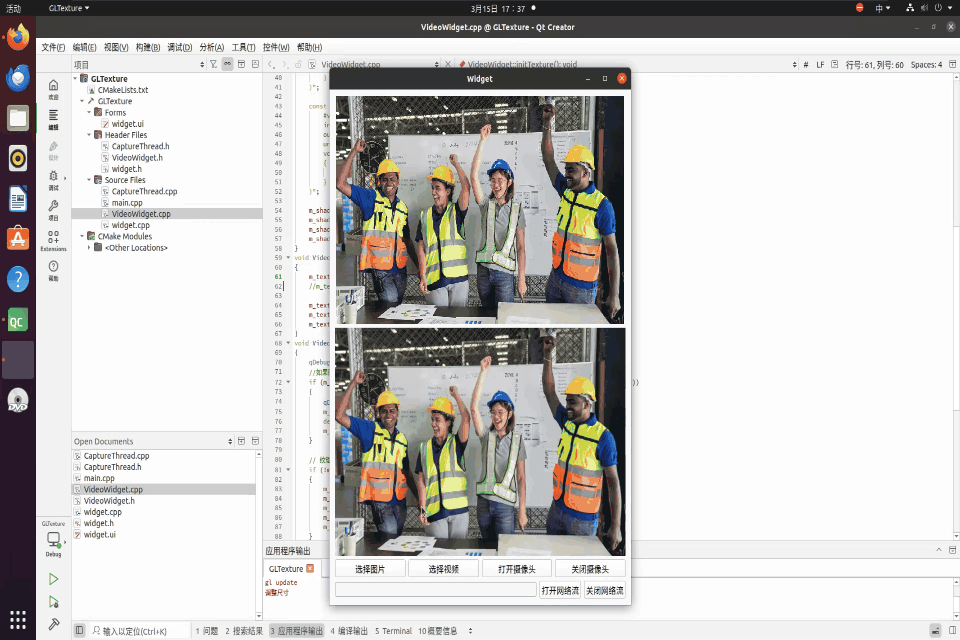

显示本地视频

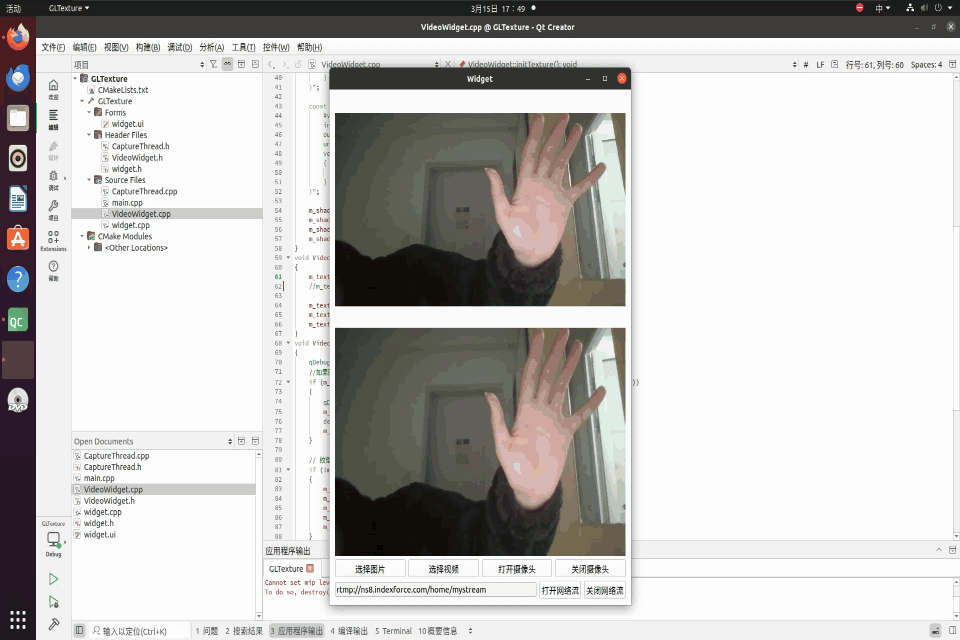

打开本地摄像头

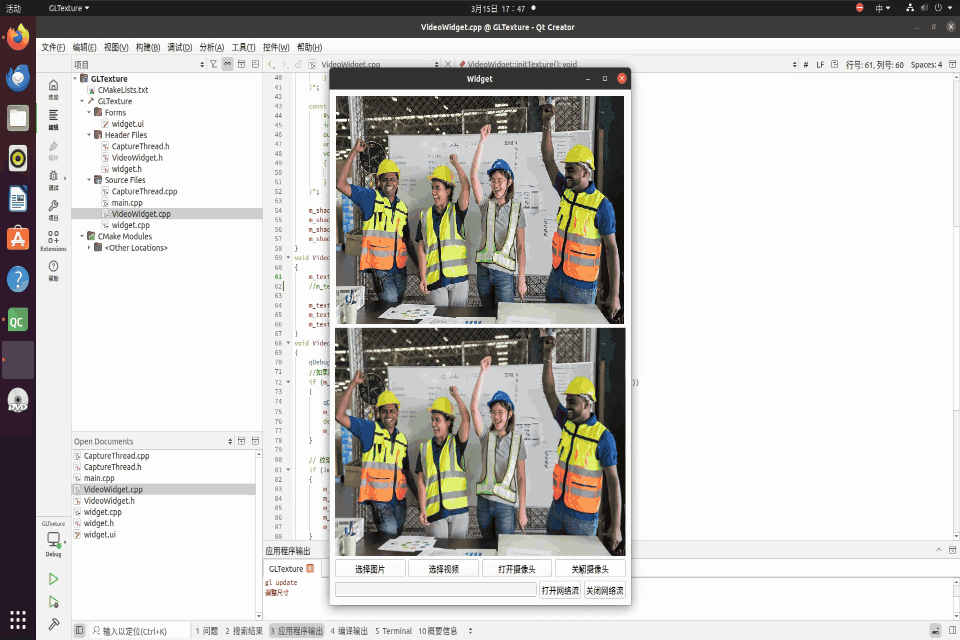

打开网络视频流

以下是几个可用测试地址（可能有延迟，打开后需要等几秒钟）：

rtmp://mobliestream.c3tv.com:554/live/goodtv.sdp

rtmp://ns8.indexforce.com/home/mystream

2.整体思路

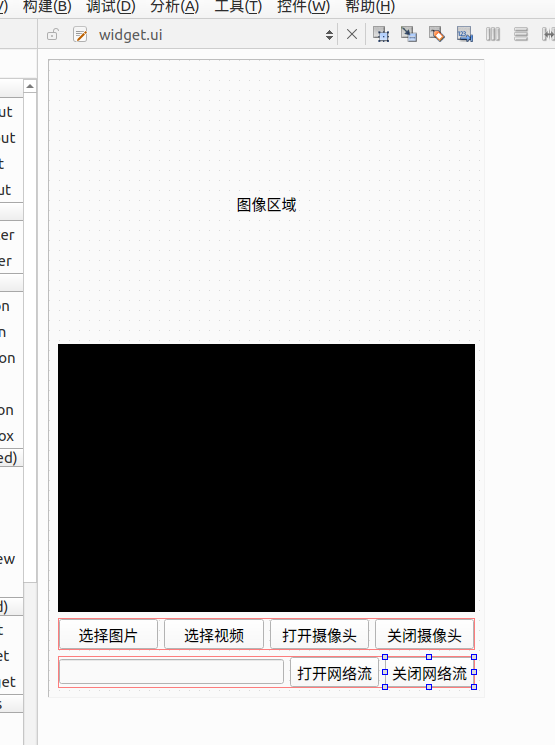

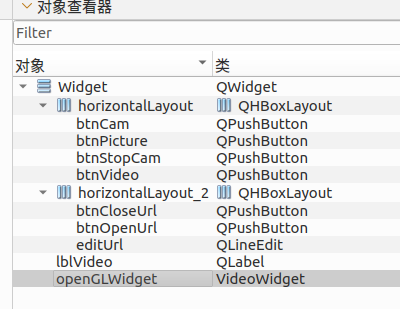

1.现在设计师界面拖入一个QLabel和一个QOpenGLWidget，在下方按钮添加几个想要的功能。

QOpenGLWdiget需要提升至一个类种用于实现画面渲染。

2.捕获视频或网络流在子线程中进行，然后确定多少帧率取一次视频帧，将这个视频帧通过信号槽传递给主线程中进行画面的更新，打开图片可直接在主线程中传递到对应控件上显示即可，主线程专门复制渲染或者绘制（事件循环）。

3.OpenCV模块工程文件配置：

cpp 复制代码

# 自动找 OpenCV
find_package(OpenCV REQUIRED)

# 包含头文件
include_directories(${OpenCV_INCLUDE_DIRS})

#链接库
target_link_libraries(项目名 PRIVATE ${OpenCV_LIBS})

3.核心部分代码

1.捕获线程：

cpp 复制代码

#ifndef CAPTURETHREAD_H
#define CAPTURETHREAD_H

#include <QThread>
#include <QImage>
#include <QTimer>

//捕获线程支持的数据源类型
enum class CapType
{
    camera,//相机
    localvideo,//本地视频
    urlVideo//网络视频流
};

class CaptureThread : public QThread
{
    Q_OBJECT
public:
    CaptureThread(CapType type);
    void run()override;
public slots:
    void ExitCap();
    void SetSource(QString source);//图片，视频，url
signals:
    void SendImg(QImage img);
private:
    CapType m_capType;
    bool m_running;
    QString m_source;
};

#endif // CAPTURETHREAD_H

cpp 复制代码

#include "CaptureThread.h"
#include <opencv4/opencv2/opencv.hpp>
#include <QDebug>
using namespace cv;
/**
 * @brief 万能 Mat 转 QImage（支持所有常见格式）
 * @param mat 输入 OpenCV Mat（支持 CV_8UC1 CV_8UC3 CV_8UC4）
 * @return 输出 Qt QImage（可直接显示/上传OpenGL）
 */

QImage matToQImage(const cv::Mat &mat)
{
    // 1. 空图直接返回空
    if (mat.empty())
    {
        return QImage();
    }
    // 2. 获取宽高
    int width = mat.cols;
    int height = mat.rows;

    // 3. 根据 Mat 类型转 QImage
    switch (mat.type()) {

    case CV_8UC1: {
        QImage img(mat.data, width, height, mat.step, QImage::Format_Grayscale8);
        return img.copy(); // 深拷贝，安全
    }

    case CV_8UC3: {
        cv::Mat rgb;
        cv::cvtColor(mat, rgb, cv::COLOR_BGR2RGB); // 必须转！
        QImage img(rgb.data, width, height, rgb.step, QImage::Format_RGB888);
        return img.copy();
    }
    case CV_8UC4: {
        QImage img(mat.data, width, height, mat.step, QImage::Format_RGBA8888);
        return img.copy();
    }

    default:
        return QImage();
    }
}

CaptureThread::CaptureThread(CapType type):
    m_running(true),
    m_capType(type)
{
}

void CaptureThread::SetSource(QString source)
{
    m_source=source;
}

void CaptureThread::ExitCap()
{
    m_running=false;
}
void CaptureThread::run()
{
    VideoCapture cap;
    if(m_capType==CapType::camera)
    {
        cap.open(0);
    }
    else
    {
        cap.open(m_source.toStdString());
    }
    if(!cap.isOpened())
    {
        qDebug()<<"打开失败";
        return;
    }
    Mat frame;
    while(m_running)
    {
        cap.read(frame);
        if(frame.empty())//没有数据了，退出
        {
            break;
        }
        emit SendImg(matToQImage(frame));
        msleep(30);//30fps
    }
    cap.release();
}

2.GLWidget渲染部分：

cpp 复制代码

#ifndef VIDEOWIDGET_H
#define VIDEOWIDGET_H

#include <QOpenGLWidget>
#include <QOpenGLFunctions_3_3_Core>

#include <QOpenGLShaderProgram>
#include <QOpenGLTexture>
#include <QOpenGLBuffer>
#include <QOpenGLVertexArrayObject>
class VideoWidget : public QOpenGLWidget,private QOpenGLFunctions_3_3_Core
{
    Q_OBJECT
public:
    VideoWidget(QWidget *parent=nullptr);
    ~VideoWidget();
    void initializeGL();
    void resizeGL(int w,int h);
    void paintGL();
public slots:
    void updateFrame(QImage img);
private:
    void initShader();
    QOpenGLShaderProgram *m_shader;

    void initTexture();
    QOpenGLTexture* m_texture;

    void initContainer();
    QOpenGLBuffer *m_vbo;
    QOpenGLVertexArrayObject *m_vao;
};

#endif // VIDEOWIDGET_H

cpp 复制代码

#include "VideoWidget.h"
#include <QImage>
VideoWidget::VideoWidget(QWidget *parent):QOpenGLWidget(parent) {}
VideoWidget::~VideoWidget()
{}
void VideoWidget::initializeGL()
{
    initializeOpenGLFunctions();
    initShader();
    initTexture();
    initContainer();
}
void VideoWidget::resizeGL(int w,int h)
{
}
void VideoWidget::paintGL()
{
    glClearColor(1.0,1.0,1.0,1.0);
    glClear(GL_COLOR_BUFFER_BIT);

    m_shader->bind();
    m_vao->bind();
    m_texture->bind();

    glDrawArrays(GL_TRIANGLE_FAN,0,4);
}

void VideoWidget::initShader()
{
    const char* vertexShader=R"(
        #version 330 core
        layout(location=0) in vec2 aPos;
        layout(location=1) in vec2 aTexCoord;
        out vec2 texCoord;
        void main()
        {
            gl_Position=vec4(aPos,0.0,1.0);
            texCoord=aTexCoord;
        }
    )";

    const char* fragmentShader=R"(
        #version 330 core
        in vec2 texCoord;
        out vec4 fragColor;
        uniform sampler2D tex;
        void main()
        {
            fragColor=texture(tex,texCoord);
        }
    )";

    m_shader=new QOpenGLShaderProgram(this);
    m_shader->addShaderFromSourceCode(QOpenGLShader::Vertex,vertexShader);
    m_shader->addShaderFromSourceCode(QOpenGLShader::Fragment,fragmentShader);
    m_shader->link();
}
void VideoWidget::initTexture()
{
    m_texture=new QOpenGLTexture(QOpenGLTexture::Target2D);
    m_texture->setMinificationFilter(QOpenGLTexture::LinearMipMapLinear);
    m_texture->setMagnificationFilter(QOpenGLTexture::Linear);
    m_texture->setWrapMode(QOpenGLTexture::ClampToEdge);
}
void VideoWidget::updateFrame(QImage img)
{
    //如果图像尺寸变了，必须销毁旧纹理
    if (m_texture && (m_texture->width() != img.width() || m_texture->height() != img.height()))
    {
        qDebug() << "调整尺寸";
        m_texture->destroy();
        delete m_texture;
        m_texture = nullptr;
    }

    // 纹理不存在则重新创建
    if (!m_texture)
    {
        m_texture = new QOpenGLTexture(QOpenGLTexture::Target2D);
        m_texture->create();
        m_texture->setMinificationFilter(QOpenGLTexture::LinearMipMapLinear);
        m_texture->setMagnificationFilter(QOpenGLTexture::Linear);
        m_texture->setWrapMode(QOpenGLTexture::ClampToEdge);
    }

    // 直接更新数据，不再设置格式/大小
    m_texture->setData(img.mirrored(false, true));

    update();
}
void VideoWidget::initContainer()
{
    float vertex[]={
        -1.0,1.0,   0.0,1.0,
        1.0,1.0,    1.0,1.0,
        1.0,-1.0,   1.0,0.0,
        -1.0,-1.0,  0.0,0.0
    };

    m_vao=new QOpenGLVertexArrayObject(this);
    m_vao->create();
    m_vao->bind();
    m_vbo=new QOpenGLBuffer(QOpenGLBuffer::VertexBuffer);
    m_vbo->create();
    m_vbo->bind();
    m_vbo->allocate(vertex,sizeof(vertex));
    glVertexAttribPointer(0,2,GL_FLOAT,GL_FALSE,sizeof(float)*4,(void*)0);
    glEnableVertexAttribArray(0);
    glVertexAttribPointer(1,2,GL_FLOAT,GL_FALSE,sizeof(float)*4,(void*)(sizeof(float)*2));
    glEnableVertexAttribArray(1);
    m_vbo->release();
    m_vao->release();
}

3.更新图片帧槽函数：

cpp 复制代码

void Widget::showFrame(QImage img)
{
    if (img.isNull()) return;
    ui->lblVideo->setPixmap(QPixmap::fromImage(img).scaled(ui->lblVideo->size(), Qt::KeepAspectRatio));//QLabel显示
    ui->openGLWidget->updateFrame(img);//OpenGL 显示
}
