HN4004 是一款 40V/10A N 沟道 SOP8 封装的 MOSFET场效应管，主打低导通电阻、适合中小功率开关应用。
HN4004典型应用：
负载开关
硬开关 / 高频电路
不间断电源（UPS）
电机驱动、电源管理、适配器等中小功率场景。
核心应用场景（按优先级）
- PD 快充 / 电源适配器（最主流）
用于同步整流管（SR）、主开关管、输入 / 输出侧负载开关
适配：20W--65W PD/PPS、QC 快充、笔记本适配器
优势：RDS (on) 低（8.1mΩ@10V） 降低导通损耗；低 Qg 提升高频效率；SOP8 封装适配紧凑 PCB
- 电机驱动与 BLDC 控制
有刷 / 无刷电机：H 桥 / 半桥下管、PWM 调速开关
适用：玩具、云台、小型风扇、电动工具驱动
优势：10A 连续电流 满足中小功率电机；雪崩能力强 抑制感性反电动势冲击
- 电池管理（BMS / 充放电）
锂电池组：充电回路开关、放电保护开关、均衡电路开关
适用：1--4 串锂电（12V/16.8V 系统）、移动电源、储能模块
优势：40V 耐压 覆盖电池满充 / 过压区间；低损耗提升续航；支持大电流快充
- 负载开关与电源路径管理
系统侧：电源使能开关、多电源切换、过流 / 过压保护开关
适用：消费电子、工业控制、IoT 设备、汽车电子（12V 系统）
优势：快速开关 减少浪涌；SOP8 小体积适合高密度布局
- 其他高频 / 开关应用
DC‑DC 转换器（同步 Buck/Boost）、UPS、LED 驱动、继电器驱动、工业控制板

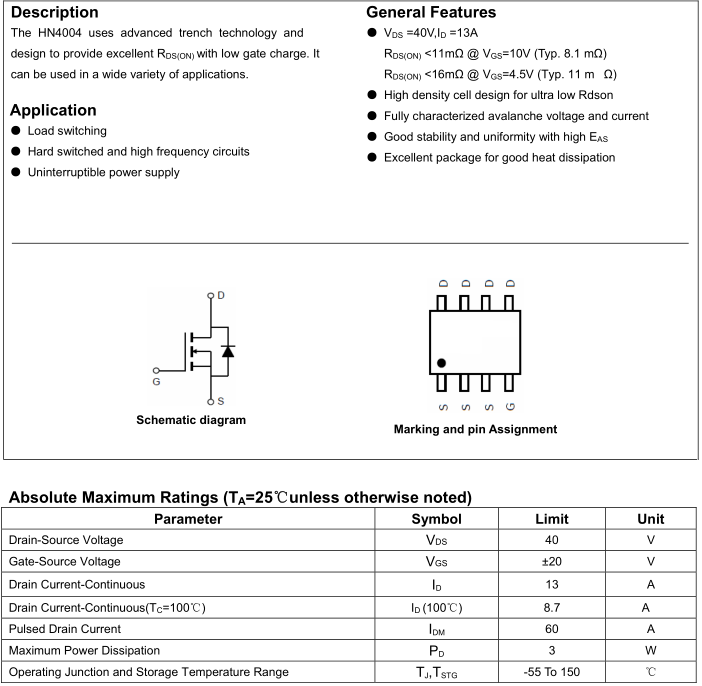

HN4004参数：
类型：N 沟道增强型 MOSFET
封装：SOP8
VDS（漏源耐压）：40V
ID（连续漏极电流）：10A
RDS (on)（导通电阻）：
VGS=10V：典型 8.1mΩ，最大 11mΩ
VGS=4.5V：典型 11mΩ，最大 16mΩ
栅源电压 VGS：±20V
工作温度：-55℃ ~ +150℃
特性：沟槽工艺、低栅电荷、良好雪崩能力、散热佳。
典型应用电路（可直接参考）
- 同步整流（SR）电路（PD 快充核心）
拓扑：反激 / LLC 次级同步整流
电路要点：
HN4004 作下管（SR），漏极接次级绕组，源极接输出地
栅极由驱动 IC 或变压器辅助绕组驱动
栅极串联10--100Ω 限流电阻，并联10--100nF 加速关断、抑制振荡
漏源并联RC 吸收（100Ω+1nF） 或TVS（24--30V） 抑制尖峰
- 电池充放电保护电路
拓扑：单 N 沟道开关（充电 / 放电共用或分开）
电路要点：
HN4004 串在电池负极，栅极由保护 IC（如 DW01、FS8205）控制
栅极‑源极并联10kΩ 下拉电阻，确保断电可靠关断
源极串联采样电阻（0.01--0.05Ω） 实现过流检测
- 电机 H 桥驱动（下管）
拓扑：半桥 / H 桥 PWM 驱动
电路要点：
HN4004 作下管，上管可选更高耐压型号（如 60V）
栅极驱动电压 ≥10V以获得最低 RDS (on)
续流用快恢复二极管或利用 MOSFET 体二极管
