前言
屏幕是 Android 设备（手机 / 手表）功耗占比最高的硬件之一 ------ 手机亮屏功耗能占整机 60% 以上，手表哪怕息屏显示（AOD）也会显著拉低续航。
本文从硬件原理 + 驱动逻辑 + 功耗测试三个维度，讲透屏幕与功耗的核心关系。
一、Android 设备主流屏幕类型（先搞懂硬件）
1. LCD（液晶显示屏）
- 核心结构：液晶层 + 背光层（必须亮背光才能显示）
- 功耗特点：
✅ 亮度越低，功耗越低（背光电流减小）
❌ 息屏必须关背光，否则持续耗电
❌ 黑白显示和彩色显示功耗几乎无差异 - 常见设备：中低端手机、部分入门级智能手表
2. OLED（有机发光二极管）
- 核心结构：自发光像素（每个像素独立发光）
- 功耗特点：
✅ 纯黑画面功耗极低（黑色像素不发光）
✅ 亮度 / 显示面积越小，功耗越低
❌ 高亮度、高色域场景功耗飙升 - 常见设备：中高端手机、旗舰智能手表（如高通 IoT 方案手表）

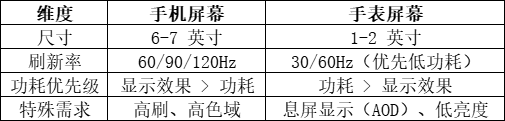

手机 vs 手表屏幕核心差异
二、Android 屏幕驱动核心逻辑（测试必懂）
1. 屏幕与 Android 系统的交互流程
cpp
电池/PMIC供电 → 屏幕驱动初始化 → DisplayManager（系统服务） → SurfaceFlinger（渲染） → 屏幕显示核心控制点：
- 背光驱动：控制亮度（PWM 调光 / DC 调光）
- 刷新率驱动：控制屏幕刷新频率（高刷 = 高功耗）
- 休眠驱动：息屏时关闭显示面板 + 背光（OLED 可保留 AOD）
2. 关键硬件接口：MIPI/DSI
- 屏幕与 SoC 的通信接口，负责传输显示数据
- 接口异常 → 花屏、闪屏、黑屏
- 息屏时需关闭 DSI 总线，否则持续耗电（测试重点）
3. 息屏显示（AOD）的硬件逻辑
- 仅 OLED 支持（自发光特性）
- 本质：屏幕仅点亮部分像素，大部分区域休眠
- 功耗陷阱：AOD 显示区域过大 / 亮度太高 → 手表待机翻倍
三、屏幕功耗高的核心原因（测试定位重点）
1. 硬件 / 驱动层面
- 背光驱动异常：息屏后背光未完全关闭（LCD 重灾区）
- 刷新率锁高：息屏前未降频（比如 120Hz 一直开）
- DSI 总线未休眠：息屏后仍在传输数据
- PMIC 供电未关：屏幕相关 LDO/DCDC 一直通电
2. 系统 / 应用层面
- APP 强制高亮度显示（比如视频、游戏 APP）
- 息屏显示（AOD）策略不合理（比如 24 小时开启）
- 屏幕常亮唤醒锁（WakeLock）未释放
3. 测试快速定位方法
1.对比测试：
- 亮屏最高亮度 vs 最低亮度 → 看电流差（判断背光功耗）
- 开启 AOD vs 关闭 AOD → 看待机电流差（手表重点）
2.日志分析：
- 查背光亮度值、刷新率配置
- 查屏幕休眠 / 唤醒时序
3.硬件检测：
- 息屏后测屏幕供电电压 → 确认 PMIC 是否下电
四、屏幕功耗优化实战技巧
1. 手机端优化
- 高刷场景：亮屏用 90Hz，息屏前降为 60Hz
- 亮度策略：自动亮度适配环境光，避免满亮度
- LCD 屏幕：息屏立即关背光 + DSI 总线
2. 手表 / IoT 端优化（高通平台重点）
- AOD 限制：仅显示时间 + 电量，缩小显示区域
- 亮度限制：手表屏幕亮度≤200nit（户外够用即可）
- 休眠时序：息屏后 1 秒内关闭所有屏幕供电
3. 测试验证标准
- LCD 手机息屏后屏幕功耗≈0mA
- OLED 手机息屏（无 AOD）≈0mA，AOD≈1-2mA
- 手表 OLED 息屏（AOD）≈0.5-1mA（超过则异常）
五、总结（测试核心要点）
- 屏幕功耗 = 亮度 + 刷新率 + 显示面积 + 休眠状态，OLED/LCD 优化逻辑完全不同；
- 测试重点：息屏后背光、DSI 总线、PMIC 供电是否完全关闭；
- 手表 / IoT 设备优先牺牲显示效果保功耗（比如降亮度、缩 AOD）；
- 驱动层面的休眠时序是屏幕功耗优化的核心。
结尾
下一篇：Android 存储硬件（RAM/UFS/eMMC）底层原理 + 性能 / 功耗测试实战
讲内存 / 存储与系统卡顿、功耗的核心关系，以及测试中常见的存储异常定位。
本文基于手机 / 穿戴设备屏幕硬件测试经验编写，聚焦底层原理与实战落地。
