基于 OpenCV 的银行卡号识别：传统计算机视觉实战详解

计算机视觉（Computer Vision, CV）作为人工智能领域的核心分支，其本质是让机器 "看懂" 图像，将像素信息转化为可理解的语义内容。小到二维码扫描、人脸识别，大到自动驾驶、工业质检，计算机视觉已渗透到生活和产业的方方面面。本文将以银行卡号自动识别为例，从技术原理、代码实现到工程优化，拆解计算机视觉在字符识别场景中的完整应用逻辑，帮助读者理解 CV 技术的核心思维方式。

一、计算机视觉字符识别的核心逻辑

银行卡号识别属于典型的 "目标检测 + 字符识别" 复合场景，其核心目标是从复杂背景的银行卡图像中，精准定位卡号区域、分割单个数字字符，最终通过模板匹配完成数字识别。整个流程对应计算机视觉的三大核心环节：

1. 图像预处理：还原有效信息

银行卡图像易受光照、角度、背景干扰，预处理的核心是去除噪声、增强目标特征，为后续识别扫清障碍。常见的预处理操作包括：

• 灰度化：将 RGB 彩色图像转换为单通道灰度图，减少计算量（彩色图像 3 个通道的像素值相关性高，灰度化可保留亮度特征）；
• 形态学操作：通过顶帽变换（TopHat）增强亮区域（卡号数字）与暗背景的对比度，通过闭运算（Close）连接断裂的字符边缘；
• 二值化：将灰度图转化为黑白二值图，彻底分离字符（前景）与背景，消除灰度渐变带来的干扰。

2. 目标定位：找到字符区域

字符识别的前提是精准定位字符所在的区域。银行卡号通常以 "4 位一组" 的形式排列，具备固定的宽高比特征，因此可通过轮廓检测 + 特征筛选实现区域定位：

• 轮廓检测：提取图像中的连续边缘轮廓，筛选出符合卡号区域宽高比（2.5~4.0）、尺寸范围（宽度 40~55 像素，高度 10~20 像素）的轮廓；
• 排序处理：对定位到的卡号区域按从左到右的顺序排序，保证识别结果的顺序正确性。

3. 字符识别：匹配数字特征

字符识别是整个流程的核心，针对银行卡号这种固定字体的数字识别，模板匹配是最简单高效的方案：

• 模板制作：提前准备 0-9 数字的标准模板（OCR-A 字体，与银行卡号字体一致）；
• 单字符分割：将定位到的卡号区域进一步分割为单个数字字符；
• 相似度匹配：计算待识别字符与模板字符的相似度（如相关系数匹配），取相似度最高的模板作为识别结果。

二、银行卡号识别的代码实现与核心解析

以下基于 OpenCV 实现完整的银行卡号识别流程，代码注释详细，核心模块拆解如下：

1. 环境准备与基础配置

import numpy as np
import argparse
import cv2
import myutils  # 自定义工具类（含轮廓排序等函数）

# 设置命令行参数，指定输入图像和模板图像路径
ap = argparse.ArgumentParser()
ap.add_argument('-i', '--image', required=True, help='path to input image')
ap.add_argument('-t', '--template', required=True, help='path to template OCR-A image')
args = vars(ap.parse_args())

# 银行卡类型映射（根据卡号首位判断）
FIRST_NUMBER = {
    '3': 'American Express',
    '4': 'Visa',
    '5': 'MasterCard',
    '6': 'Discover Card'}

# 图像显示辅助函数
def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

核心说明：通过argparse实现命令行参数传入，方便灵活指定待识别的银行卡图像和数字模板图像；cv_show函数用于调试过程中查看每一步的图像处理结果。

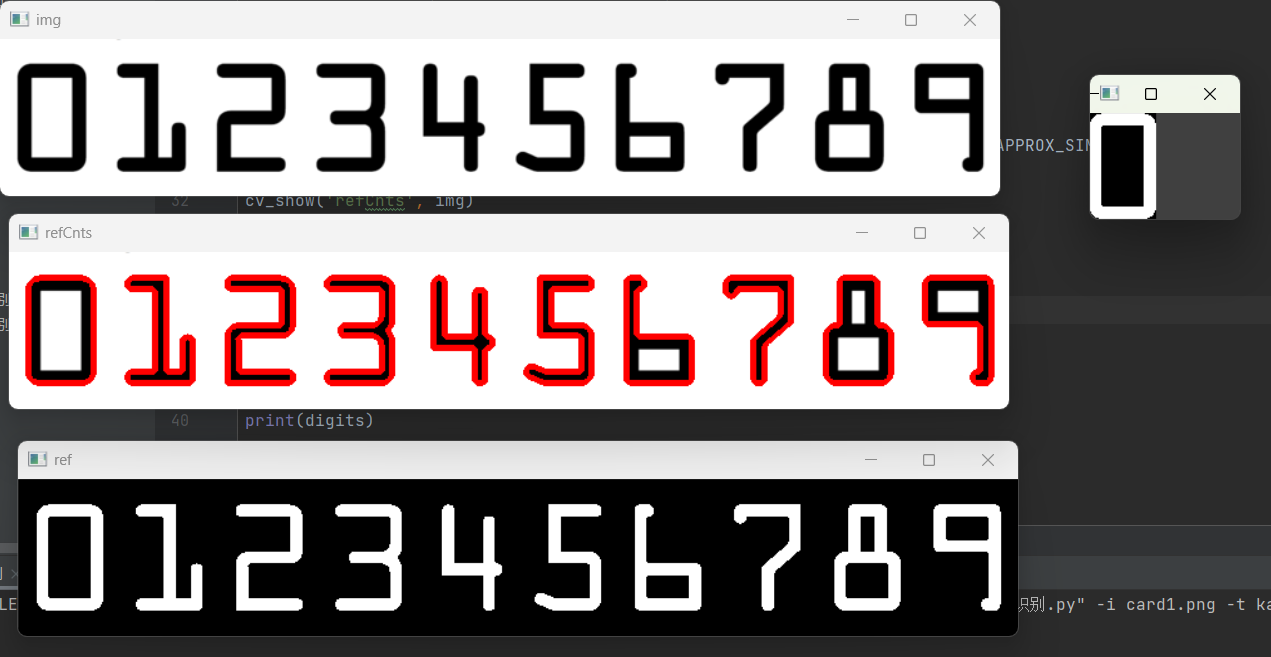

2. 数字模板预处理：制作识别基准

模板图像是字符识别的 "标准答案"，需先对模板进行预处理，提取每个数字的轮廓特征：

''' 模板图像中数字的定位处理 '''
# 读取模板图像
img = cv2.imread(args['template'])
cv_show('img', img)

# 1. 灰度化
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('ref', ref)

# 2. 二值化（反相，让数字为白色、背景为黑色）
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]
cv_show('ref', ref)

# 3. 轮廓检测：提取模板中每个数字的轮廓
_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 绘制轮廓（可视化）
cv2.drawContours(img, refCnts, -1, (0, 0, 255), 3)
cv_show('refCnts', img)

# 4. 轮廓排序：按从左到右顺序排列数字轮廓
refCnts = myutils.sort_contours(refCnts, method='left-to-right')[0]

# 5. 提取每个数字的ROI（感兴趣区域），存入字典
digits = {}
for (i, c) in enumerate(refCnts):
    # 获取轮廓的外接矩形
    (x, y, w, h) = cv2.boundingRect(c)
    # 提取数字区域
    roi = ref[y:y + h, x:x + w]
    cv_show('ro', roi)
    # 按数字顺序存储（0-9）
    digits[i] = roi
print(digits)

核心说明：

• 模板二值化时使用THRESH_BINARY_INV反相，确保数字区域为白色（像素值 255），背景为黑色（像素值 0），符合后续匹配的特征要求；
• cv2.findContours采用RETR_EXTERNAL参数，只提取最外层轮廓，避免数字内部的空洞轮廓干扰；
• 轮廓排序是关键：模板中的数字按 0-9 从左到右排列，排序后才能保证digits[0]对应数字 0 的模板，digits[1]对应数字 1 的模板。

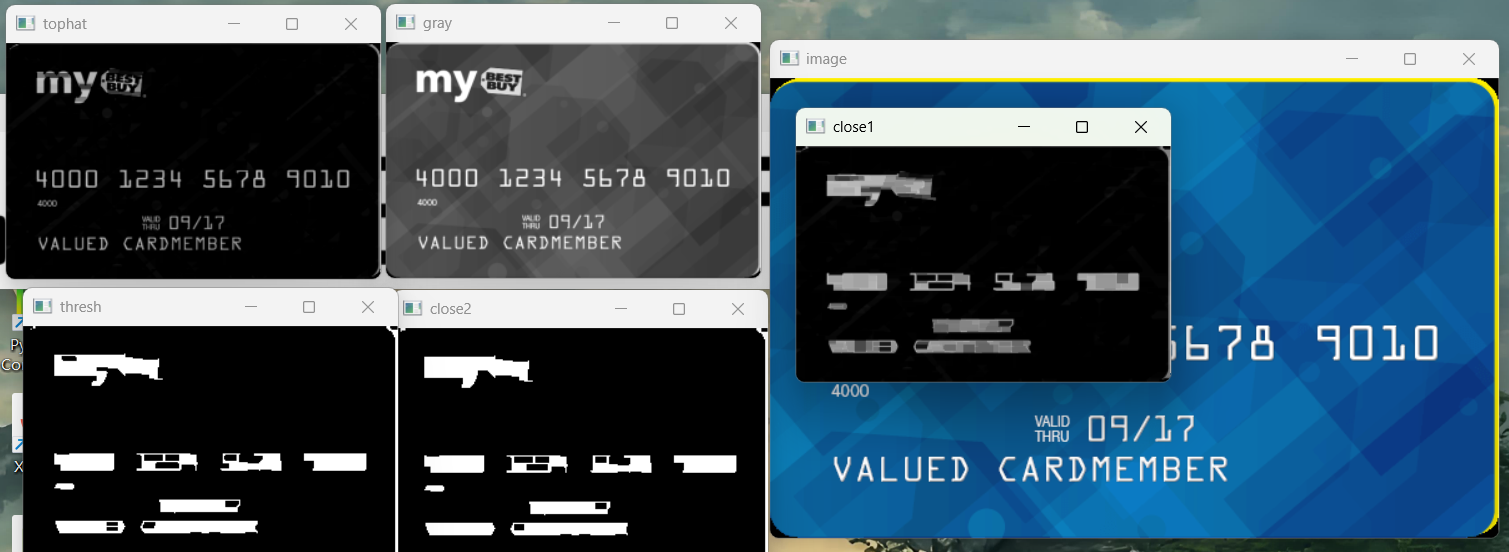

3. 银行卡图像预处理：增强字符特征

''' 信用卡的图像处理 '''
# 读取银行卡图像
image = cv2.imread(args['image'])
cv_show('image', image)

# 1. 缩放图像（固定宽度为300像素），统一尺寸
image = myutils.resize(image, width=300)
# 2. 灰度化
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('gray', gray)

# 3. 顶帽变换：增强亮区域（数字）与暗背景的对比度
rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))  # 矩形结构元（宽9，高3）
sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))    # 正方形结构元
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)
cv_show('tophat', tophat)

# 4. 闭运算：连接数字字符的断裂边缘
closeX = cv2.morphologyEx(tophat, cv2.MORPH_CLOSE, rectKernel)
cv_show('close1', closeX)

# 5. 二值化（OTSU自动阈值）
thresh = cv2.threshold(closeX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
cv_show('thresh', thresh)

# 6. 再次闭运算：消除字符内部的小空洞
thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)
cv_show('close2', thresh)

核心说明：

• 顶帽变换（MORPH_TOPHAT）的作用是 "原图 - 开运算结果"，能有效增强图像中的亮细节，适合突出银行卡号这种浅色字符；
• 闭运算（MORPH_CLOSE）的作用是 "先膨胀后腐蚀"，可连接字符边缘的微小断裂，比如数字 "8" 的中间缝隙、数字 "9" 的尾部断裂；
• OTSU 自动阈值二值化：无需手动指定阈值，算法会根据图像灰度分布自动计算最优阈值，适配不同光照条件下的银行卡图像。

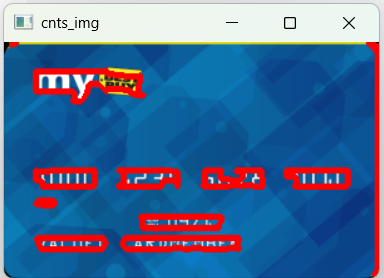

4. 卡号区域定位：筛选特征轮廓

# 1. 轮廓检测：提取银行卡图像中的所有轮廓
_, cnts, h = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 绘制轮廓（可视化）
cnts_img = image.copy()
cv2.drawContours(cnts_img, cnts, -1, (0, 0, 255), 3)
cv_show('cnts_img', cnts_img)

# 2. 筛选卡号区域轮廓
locs = []
for c in cnts:
    # 获取轮廓外接矩形
    (x, y, w, h) = cv2.boundingRect(c)
    # 计算宽高比
    ar = w / float(h)
    # 银行卡号4位一组的宽高比约为2.5~4.0，尺寸范围40<w<55，10<h<20
    if 2.5 < ar < 4.0:
        if (40 < w < 55) and (10 < h < 20):
            locs.append((x, y, w, h))

# 3. 按从左到右排序卡号区域
locs = sorted(locs, key=lambda x: x[0])
print(locs)

核心说明：

• 宽高比筛选是定位卡号的核心：银行卡号 4 位数字的宽度约为高度的 3 倍左右，通过2.5 < ar< 4.0可过滤掉背景轮廓（如银行卡 logo、有效期等）；
• 尺寸范围筛选进一步缩小目标：排除过小的噪声轮廓和过大的背景轮廓，只保留卡号区域。

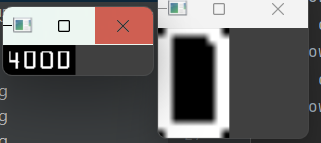

5. 数字识别：模板匹配与结果输出

output = []
# 遍历每个卡号区域（4位一组）
for(gX, gY, gW, gH) in locs:
    groupOutput = []
    # 提取卡号区域（上下左右各扩展5像素，避免切割到字符）
    group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5]
    cv_show('group', group)

    # 对卡号区域二值化
    group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
    cv_show('group', group)

    # 提取卡号区域内的单个数字轮廓
    group_, digitsCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,
                                                     cv2.CHAIN_APPROX_SIMPLE)
    # 按从左到右排序数字轮廓
    digitsCnts = myutils.sort_contours(digitsCnts, method='left_to_right')[0]

    # 遍历每个数字轮廓，进行模板匹配
    for c in digitsCnts:
        # 获取数字轮廓外接矩形
        (x, y, w, h) = cv2.boundingRect(c)
        # 提取单个数字ROI
        roi = group[y:y + h, x:x + w]
        # 调整ROI尺寸，与模板尺寸一致（57x88）
        roi = cv2.resize(roi, (57, 88))
        cv_show('roi', roi)

        # 模板匹配：计算与0-9模板的相似度
        scores = []
        for (digit, digitROI) in digits.items():
            # 相关系数匹配（TM_CCOEFF），值越大相似度越高
            result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)
            (_, score, _, _) = cv2.minMaxLoc(result)
            scores.append(score)

        # 取相似度最高的数字作为识别结果
        groupOutput.append(str(np.argmax(scores)))

    # 绘制识别结果：红框标注卡号区域，红字显示识别结果
    cv2.rectangle(image, (gX - 5, gY -5), (gX + gW + 5, gY + gH + 5), (0, 0, 255), 1)
    cv2.putText(image, ''.join(groupOutput), (gX, gY - 15),
                cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)

    # 汇总识别结果
    output.extend(groupOutput)

# 输出银行卡类型和卡号
print('Credit Card Type: {}'.format(FIRST_NUMBER[output[0]]))
print('Credit Card #: {}'.format(''.join(output)))

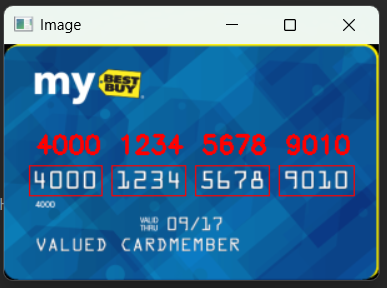

# 显示最终结果
cv2.imshow('Image', image)
cv2.waitKey(0)

核心说明：

• 单个数字 ROI 需调整为与模板相同的尺寸（57x88），否则模板匹配无法进行；
• 模板匹配采用cv2.TM_CCOEFF（相关系数匹配），该方法对字符的平移、缩放不敏感，适合固定字体的数字识别；
• np.argmax(scores)获取相似度最高的模板索引，该索引对应 0-9 数字，直接转换为字符串即可得到识别结果。

注意：这段代码要使用"修改运行配置"，输入参数才可以运行！！

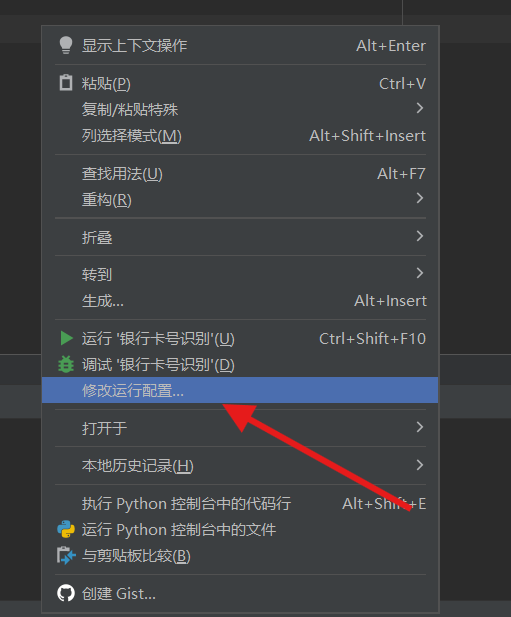

在代码页面，鼠标右击

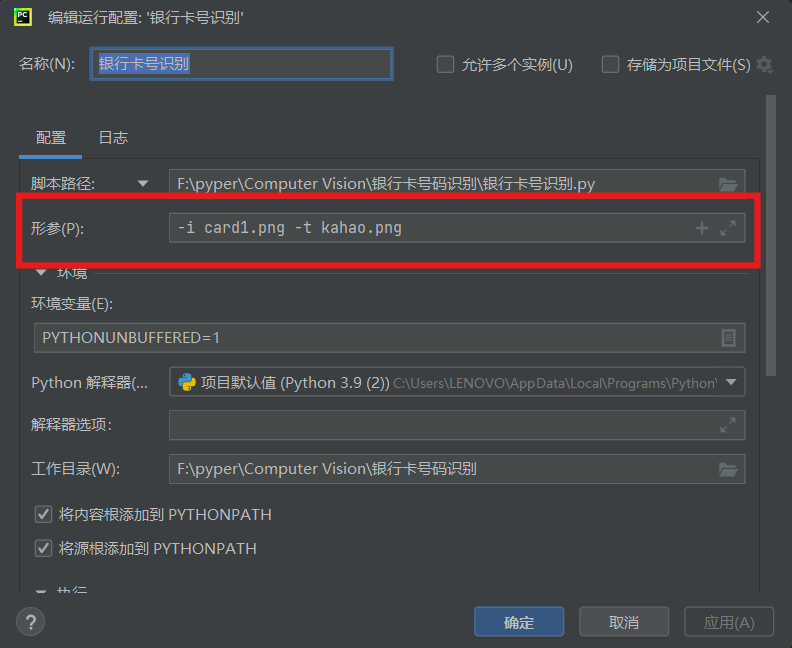

在形参框中输入参数，点击确定，在运行代码就可以了

三、总结

计算机视觉的核心是 "从图像中提取有效信息"，银行卡号识别的完整流程 ------ 图像预处理→目标定位→字符识别，正是这一核心思想的具体体现。模板匹配作为传统 CV 算法，虽然不如深度学习算法通用，但在固定字体、简单背景的字符识别场景中，具备实现简单、效率高的优势。

对于初学者而言，理解这一流程不仅能掌握字符识别的基本方法，更能建立计算机视觉的核心思维：将复杂的视觉任务拆解为可执行的子步骤，通过预处理还原特征，通过特征筛选定位目标，通过匹配 / 分类完成识别。随着深度学习的发展，基于 CNN、CRNN 的字符识别算法逐渐成为主流，但传统 CV 算法的思维方式，仍是理解计算机视觉的基础。

未来，计算机视觉将与自然语言处理、机器人技术深度融合，实现从 "看懂" 到 "理解" 再到 "执行" 的全链路智能化，而字符识别作为基础场景，将持续在金融、交通、工业等领域发挥重要作用。
