浮法玻璃FG生产

基于 2026 年 3 月中国的行业调研数据与全球浮法玻璃产业的最新技术资料，系统解析浮法玻璃（Float Glass，简称 FG）的生产技术原理、全流程具体操作步骤、核心工艺参数控制及性能优化逻辑。浮法工艺自 1959 年英国皮尔金顿兄弟实现工业化突破以来，已成为全球平板玻璃产能占比超 90% 的主流生产技术其核心特质在于玻璃液在熔融锡液表面的无模具自由摊平与抛光，成品上下表面平行度、厚度均匀性及光学性能均达到行业顶尖水准，无需后续研磨即可满足建筑、汽车、电子等多领域的基础需求。

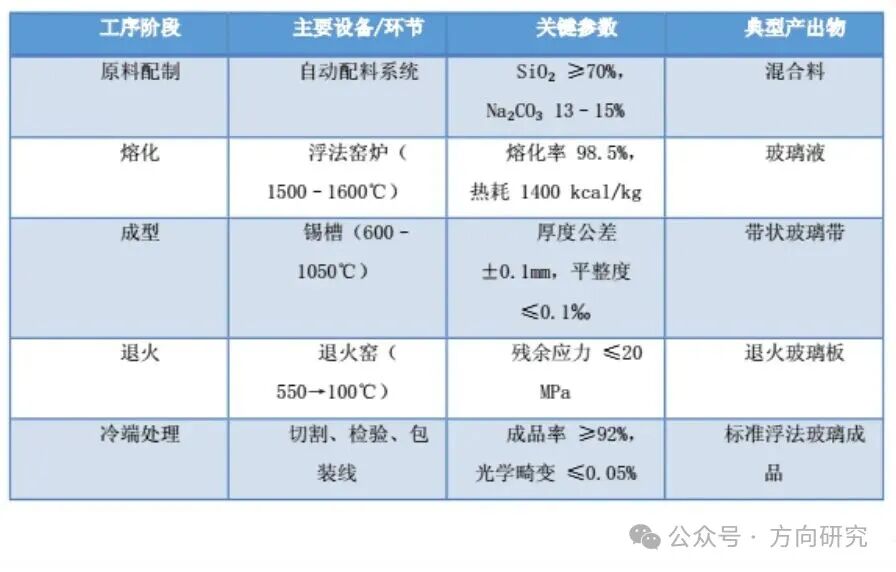

报告将从原料制备、熔窑热工、锡槽成型、退火应力控制、冷端后处理五大核心环节展开深度剖析，结合行业标准与头部企业实操数据，量化关键工艺参数对产品质量的影响；同时针对气泡、结石、波筋等典型缺陷，提供成因诊断与标准化解决方案。作为基础技术解析报告，本次分析聚焦通用浮法工艺的共性规律，不涉及特定应用领域的差异化需求，也不与压延、格法等其他平板玻璃工艺做对比。

第一章浮法玻璃（FG）概述

1.1 浮法玻璃的定义与核心原理

浮法玻璃（Float Glass，简称 FG）的官方定义，是将配合料经高温熔制为均匀玻璃液后，连续流入充有氮气 - 氢气保护气氛的锡槽，在熔融锡液表面依靠重力、表面张力与粘性力的耦合作用自然摊平、抛光，再经梯度冷却、连续退火消除内应力，最终通过冷端切割得到的平板玻璃产品。这一工艺的核心逻辑，是利用锡液（密度约 7.3g/cm³）与玻璃液（密度约 2.5g/cm³）的密度差，让玻璃液像油浮于水面一样漂浮在锡液表面 ------ 此时玻璃液的表面张力会主导其铺展过程，在 1100℃左右的温度下，玻璃液表面张力约为 0.28N/m，恰好能平衡重力带来的摊平趋势，最终形成厚度均匀的连续玻璃带。

从微观层面看，玻璃液在锡液表面的成型过程，是高温熔体在多重物理场下的热力学平衡过程：当温度处于 1050℃~1150℃区间时，玻璃液的粘度处于 10²~10³Pa・s 的 "自抛光区间"------ 此时玻璃液内部的分子热运动足以消除表面的微小凸起，而粘性力又能阻止过度摊薄，最终形成表面粗糙度（Ra）≤0.2nm 的原子级光滑表面，这一精度甚至可与机械研磨玻璃媲美。

需要特别说明的是，浮法玻璃存在 "空气面" 与 "锡面" 的本质差异：空气面直接与氮气 - 氢气保护气体接触，表面更洁净；锡面则因高温下锡原子的热扩散作用，会形成厚度约 10~20nm 的渗锡层 ------ 这一薄层的存在会改变玻璃的表面能，对后续镀膜、制镜等深加工工艺有显著影响，例如制镜级玻璃需将镀膜层做在空气面以保证附着力，而 Low-E 镀膜玻璃则需根据渗锡层的特性调整膜层配方。

1.2 浮法玻璃的分类与规格

浮法玻璃的分类体系，是基于成分纯度、厚度区间与性能指标的综合划分，不同品类对应不同的市场需求与工艺控制精度要求：

1.2.1 按成分与用途分类

普通浮法玻璃：这是当前市场上产量最大、应用最广的品类，其成分遵循 "高钙、低铝、中镁、微铁" 的行业通用原则 ------ 具体而言，CaO+MgO 总含量控制在 11%~13% 以保证机械强度与化学稳定性，Al₂O₃含量≤2.0% 以优化熔化流动性，Fe₂O₃含量≤0.15% 以维持基础透光率（可见光透射比≥85%）。GB 11614-2022《平板玻璃》将其分为建筑级、汽车级、制镜级三个等级，核心差异在于点状缺陷（气泡、夹杂物、划伤等）的控制标准：建筑级允许 1mm² 以下的点状缺陷≤3 个 /㎡，汽车级则要求同类缺陷≤1 个 /㎡，制镜级甚至不允许直径≥0.5mm 的缺陷存在。
超白浮法玻璃：这是高端浮法玻璃的典型代表，其核心工艺门槛在于原料的高纯度控制 ------ 硅砂的 SiO₂含量需≥99%、Fe₂O₃含量≤0.015%（仅为普通浮法的 1/10），甚至部分超白玻璃会采用 Fe₂O₃含量≤100ppm 的氢氧化铝替代传统长石，以彻底消除铁离子带来的黄绿色泽。其可见光透射比≥91.5%，光学均匀性极佳，主要应用于光伏组件盖板、高端建筑幕墙、汽车前挡风玻璃等对透光率要求严苛的领域 ------ 例如光伏玻璃的透光率每提升 1%，发电效率可提升约 0.8%，因此超白浮法玻璃已成为光伏产业的核心基材之一。
着色浮法玻璃：通过在配合料中添加金属氧化物着色剂，实现特定的光学性能与装饰效果。例如，添加 Fe₂O₃可制得茶玻，添加 CoO 可制得蓝玻，添加 NiO 可制得灰玻。这类玻璃的核心特性是 "吸收特定波段光线"，如 5mm 厚的灰玻可阻挡约 40% 的太阳辐射热，主要用于建筑遮阳、汽车隐私玻璃等场景。与普通浮法玻璃不同，着色浮法玻璃的工艺控制重点在于着色剂的均匀分散 ------ 若混合不均，会出现色带、色差等缺陷，因此需在配合料制备阶段采用高精度混合设备。
本体节能浮法玻璃：这是近年行业的创新品类，通过成分优化实现原生节能效果，无需依赖后续镀膜。例如 "冰蓝" 节能玻璃，通过引入稀土掺杂剂与复合还原剂，调整玻璃的分子能级结构，使其能选择性吸收红外波段光线 ------5mm 厚度产品的可见光透射比≥70%，太阳红外热能总透射比≤30%，光热比（可见光透射比 / 太阳红外透射比）大于 1.4，同时满足汽车玻璃对透光性的强制要求。

1.2.2 按厚度规格分类

浮法玻璃的厚度范围覆盖 0.55mm~30mm，不同厚度区间对应完全不同的成型工艺控制逻辑：

超薄浮法玻璃：通常指厚度≤2mm 的产品，当前国内企业已实现 1.4mm 产品的规模化量产，部分实验室甚至已突破 0.1mm 的技术门槛。其成型难度在于拉边机的动态精度控制 ------ 以 1.4mm 玻璃为例，拉边机的线速度需稳定在 12~18 米 / 分钟，厚度变异系数（CV 值）需低于 1.5%，同时需通过锡槽内的横向挡坎结构阻隔锡液对流，避免玻璃带出现波纹缺陷。这类玻璃主要应用于电子显示面板、柔性光伏背板、高端家电面板等领域。
常规厚度玻璃：指 3mm~19mm 的产品，这是浮法玻璃的主流品类，占全球浮法产能的 80% 以上。其拉引速度与厚度呈严格负相关：3mm 玻璃的拉引速度约为 600~700m/h，5mm 玻璃约为 400~500m/h，8mm 玻璃约为 200~250m/h，厚度偏差需控制在 ±0.1mm 以内（3mm 规格）。
超厚浮法玻璃：指厚度≥15mm 的产品，最大可生产至 30mm。其成型逻辑与超薄玻璃相反，需通过多对拉边机的 "堆积效应" 控制玻璃带宽度，同时降低拉引速度 ------ 例如 19mm 玻璃的拉引速度约为 50~80m/h，以让玻璃液有足够时间在锡液表面堆积成型。这类玻璃主要应用于建筑幕墙、防弹玻璃、水族箱等对厚度与强度有特殊要求的场景。

从板幅规格看，主流浮法玻璃生产线的最大板幅可达 3.3m×13m，最小板幅可至 200mm×200mm，具体规格需与拉引速度、锡槽宽度参数精准匹配 ------ 例如 3.3m 宽的玻璃带，需对应锡槽宽段宽度≥6.4m，拉引速度需根据厚度调整至合适区间，否则会出现板宽偏差或厚度不均的问题。

第二章原料制备与配料系统

浮法玻璃的原料制备是决定产品质量与生产稳定性的 "第一道防线"------ 原料的化学成分波动、颗粒级配偏差或混合不均，会直接导致熔化不良、结石、波筋等缺陷，甚至引发窑炉侵蚀等重大设备问题。其核心要求是 "精准配比、均匀混合、稳定供料"。

2.1 主要原料及其质量要求

浮法玻璃的主要原料均为矿物原料或工业化工原料，每种原料的化学成分与物理指标都有严格的行业标准，需满足玻璃形成的热力学要求与工艺稳定性需求。

2.1.1 硅砂（SiO₂来源）

硅砂是玻璃的核心原料，占配合料总质量的 60%~70%，其主要作用是形成玻璃的三维网络结构（硅氧四面体 [SiO₄]），这是玻璃具备透明性、化学稳定性的基础。不同品类浮法玻璃对硅砂的纯度要求差异显著：

普通浮法玻璃：SiO₂含量≥98.5%、Fe₂O₃含量≤0.15%、含泥量≤0.3%------ 含泥量过高会增加配合料的水分波动，导致熔窑内出现局部结团或气泡缺陷。
超白浮法玻璃：SiO₂含量≥99%、Fe₂O₃含量≤0.015%、Al₂O₃含量≤0.08%------ 铁离子是超白玻璃的 "天敌"，即使 0.01% 的 Fe₂O₃含量也会让玻璃呈现微弱的黄绿色，因此超白玻璃的硅砂需经过多轮磁选、浮选提纯。

硅砂的颗粒级配对熔化效率也有关键影响：最优区间为 0.1mm~0.5mm 粒径占比≥93%，细粉（-200 目，即粒径≤0.074mm）含量需≤5%------ 细粉过多会导致配合料在熔窑内 "飞扬损失"（飞散率可达 10% 以上），粗颗粒（粒径 > 0.5mm）则会因熔化速率过慢，形成未熔化的硅砂结石。

2.1.2 纯碱（Na₂CO₃来源）

纯碱是玻璃生产中最主要的助熔剂，占配合料总质量的 12%~17%，其核心作用是降低 SiO₂的熔点 ------ 纯 SiO₂的熔点约为 1700℃，添加纯碱后可将熔化温度降至 1400℃左右，大幅降低熔窑的能源消耗。其质量需符合 GB/T 210-2021《工业碳酸钠》一级品及以上要求：Na₂CO₃含量≥99.2%、NaCl 含量≤0.7%、Fe₂O₃含量≤0.04%------NaCl 含量过高会导致玻璃表面出现析晶缺陷，Fe₂O₃则会影响玻璃的光学性能。

在实际生产中，纯碱的飞散率约为 0.5%------ 这部分飞散的纯碱会在窑炉内壁形成结皮，长期积累会导致窑炉热效率下降，因此需在配料阶段预留飞散损耗的余量。

2.1.3 石灰石与白云石（CaO、MgO 来源）

石灰石（主要成分为 CaCO₃）和白云石（主要成分为 CaMg (CO₃)₂）是玻璃的 "改性剂"，占配合料总质量的 8%~13%，其核心作用是调整玻璃的化学稳定性与机械强度：

石灰石：CaCO₃含量≥95%、MgO 含量≤1.0%、Fe₂O₃含量≤0.1%------CaO 能提升玻璃的机械强度与耐水性，但含量过高会增加玻璃的析晶倾向，因此需控制在合理区间。
白云石：CaO+MgO 含量≥90%、Fe₂O₃含量≤0.1%------MgO 的作用是降低玻璃的热膨胀系数，提升其抗热震性能，同时抑制析晶倾向，因此白云石的 CaO/MgO 比例需控制在 1.5~3.0 之间。

两者的颗粒级配要求与硅砂一致，均为 0.1mm~0.5mm 粒径占比≥93%------ 粗颗粒会导致熔化过程中出现 "未分解的 CaCO₃结石"，细颗粒则会增加飞散损失。

2.1.4 长石（Al₂O₃来源）

长石是玻璃的 "网络中间体"，占配合料总质量的 0.5%~2.5%，其主要作用是引入 Al₂O₃------Al₂O₃能提升玻璃的化学稳定性与机械强度，同时抑制玻璃的析晶倾向，但含量过高会增加玻璃液的粘度，影响澄清过程。其质量要求为 Al₂O₃含量≥16%、Fe₂O₃含量≤0.2%（普通玻璃）或≤0.05%（电子玻璃）------Fe₂O₃含量过高会影响玻璃的透光率。

对于超白浮法玻璃，传统长石的 Fe₂O₃含量约为 2000ppm，无法满足要求，因此需采用 Fe₂O₃含量≤100ppm 的氢氧化铝替代长石，这是超白玻璃原料成本高于普通浮法玻璃的主要原因之一。

2.2 辅助原料（添加剂）

辅助原料的添加量通常不超过配合料总质量的 5%，但对玻璃的澄清、颜色调整与缺陷控制起着关键作用。

2.2.1 澄清剂

澄清剂是消除玻璃液中气泡的核心添加剂，主流为芒硝（Na₂SO₄）+ 碳粉的复合体系，芒硝添加量为 1.5%~3.0%，碳粉添加量为 0.5%~1.0%。其澄清机理分为三步：

分解产气：芒硝在 900℃左右与碳粉发生反应：Na2SO4 + 2C ---> Na2S + 2CO2↑，产生的 CO₂气泡会成为玻璃液中原有微小气泡的 "载体"。
二次分解：生成的 Na₂S 会与过量的芒硝在 1100℃左右发生反应：3Na2SO4 + Na2S ---> 4Na2O + 4SO2↑，进一步补充气体，使微小气泡合并长大。
气泡逸出：当玻璃液温度升至 1400℃以上时，粘度降至 10Pa・s 以下，长大的气泡会在浮力作用下快速上升至玻璃液表面逸出，完成澄清过程。

除传统芒硝体系外，2024 年以来行业开始推广氟硅酸钠作为高效澄清剂 ------ 其分解温度更低（约 800℃），产气量更大，且不会产生 SO₂等污染物，能有效降低玻璃中的气泡缺陷，同时符合环保要求。

2.2.2 着色剂与脱色剂

着色剂：通过添加金属氧化物实现特定颜色，例如 Fe₂O₃（黄色 / 绿色）、CoO（蓝色）、NiO（灰色）、Se（红色）等。着色剂的添加量需严格控制 ------ 例如 CoO 的添加量仅为 0.001%~0.01%，即可制得深蓝色玻璃，过量会导致颜色过深甚至不透明。
脱色剂：用于抵消原料中 Fe₂O₃带来的黄绿色泽，主流为 CeO₂（二氧化铈）------CeO₂能将 Fe²⁺氧化为 Fe³⁺，Fe³⁺的着色能力仅为 Fe²⁺的 1/10，从而提升玻璃的透光率。CeO₂的添加量通常为 0.01%~0.05%，需根据原料中 Fe₂O₃的含量精准调整。

2.2.3 氧化剂 / 还原剂

这类添加剂用于调整玻璃液的氧化还原氛围，核心作用是优化澄清效果与着色效果：

氧化剂：如硝酸钠（NaNO₃），添加量为 0.5%~1.0%，能促进芒硝的分解，提升澄清效率，同时抑制 Fe²⁺的形成，减少玻璃的黄绿色泽。
还原剂：如碳粉、焦粉，添加量为 0.1%~0.3%，能将 Fe³⁺还原为 Fe²⁺，增强着色剂的效果，例如在着色浮法玻璃生产中，还原剂能提升 CoO 的蓝色饱和度。

2.3 原料制备与配料工艺

原料制备的核心目标是实现 "精准配比、均匀混合"，其流程包括原料破碎、筛分、均化、称量、混合五个环节，每个环节的精度都直接影响最终产品质量。

2.3.1 原料破碎与筛分

所有块状原料（如硅砂、石灰石、白云石）需先经过颚式破碎机或圆锥破碎机破碎至粒径≤10mm，再通过振动筛筛分至 0.1mm~0.5mm 的最优颗粒级配区间 ------ 筛分过程需配备磁选设备，去除原料中的铁磁性杂质（如 Fe₂O₃颗粒），避免形成结石缺陷。

对于细粉含量超标的原料，需通过气流分级机去除过细颗粒（粒径≤0.074mm），以降低配合料的飞散损失；对于粗颗粒超标的原料，则需重新破碎，确保颗粒级配符合要求。

2.3.2 原料均化

为解决单一矿点原料的化学成分波动问题（如硅砂的 Fe₂O₃含量波动可达 ±0.02%），需在配料前进行原料均化 ------ 主要采用 "多仓搭配" 或 "连续均化库" 工艺：

多仓搭配：将不同矿点、不同批次的原料分别存入多个料仓，通过计算机控制系统按比例出料，使原料的化学成分波动控制在 ±0.1% 以内。
连续均化库：原料通过库顶的分配器均匀分布，再通过库底的卸料设备按截面取料，均化效果更优，能将化学成分波动控制在 ±0.05% 以内，但设备投资更高。

2.3.3 称量与混合

这是原料制备的核心环节，直接决定配合料的精度：

称量设备：主流为失重秤与 PCS 系列电子配料秤，动态称量精度可达 ±0.1%~±0.5%------ 其中硅砂、纯碱等主要原料的称量精度需控制在 ±0.1%，辅助原料的称量精度需控制在 ±0.2%，以确保配合料的化学成分稳定。
混合设备：采用强力混合机，混合时间为 3~5 分钟，混合均匀度≥96%------ 混合均匀度不足会导致玻璃液中出现化学成分不均的 "条纹" 缺陷，甚至引发窑炉局部结瘤。

配合料的水分含量需控制在 0.5%~1.0%------ 水分过高会导致配料时产生粉尘飞扬，同时在熔窑内产生大量水蒸气，影响玻璃液的澄清；水分过低则会导致配合料的流动性变差，混合不均。

2.3.4 碎玻璃（Cullet）的回收利用

碎玻璃是浮法玻璃生产中重要的 "循环原料"，其添加量通常为配合料总质量的 20%~30%，部分生产线甚至可达 35%。其核心作用包括：

降低熔化温度：碎玻璃的熔化温度约为 1000℃，添加后可将配合料的平均熔化温度降低 20~30℃，大幅降低熔窑的能源消耗 ------ 例如添加 30% 碎玻璃，可减少约 10% 的天然气消耗。
减少排放：每添加 1 吨碎玻璃，可减少约 0.2 吨的 CO₂排放，同时减少石英砂、纯碱等原生原料的消耗，符合 "双碳" 目标要求。

碎玻璃的质量要求为：无杂质（如金属、陶瓷、塑料等）、无着色玻璃（除非生产着色浮法玻璃）、含水率≤1.0%------ 杂质会导致玻璃出现结石、气泡等缺陷，着色玻璃则会影响普通浮法玻璃的光学性能。

第三章玻璃熔窑与熔化过程

熔窑是浮法玻璃生产的 "心脏"------ 其热工制度直接决定玻璃液的质量、能源消耗与窑炉寿命。目前国内主流的浮法玻璃熔窑为日熔化量 500~1200 吨的横火焰池窑，采用全氧燃烧或富氧燃烧技术，热效率可达 50% 以上（传统空气助燃熔窑的热效率仅为 30% 左右）。

3.1 浮法玻璃熔窑的基本结构

浮法玻璃熔窑为 "浅池横焰池窑"，主要由投料系统、熔化部、澄清部、卡脖、流液洞、蓄热室（或全氧燃烧系统）六大核心部分组成，各部分的结构设计均围绕 "高效熔化、均匀澄清" 的目标展开。

3.1.1 投料系统

投料系统的作用是将配合料连续、均匀地送入熔窑，其核心设备是螺旋投料机或往复式投料机，投料量需与熔窑的日熔化量精准匹配 ------ 例如日熔化量 1000 吨的熔窑，投料量需控制在 41.7 吨 / 小时左右，波动范围≤±0.5%。

投料口的温度需严格控制在 1100~1200℃------ 温度过高会导致配合料在投料口提前熔化，形成 "结焦" 现象，堵塞投料通道；温度过低则会导致配合料的熔化速率下降，增加能源消耗。

3.1.2 熔化部

熔化部是玻璃配合料熔化的核心区域，其结构参数需与日熔化量精准匹配 ------ 例如日熔化量 1000 吨的熔窑，熔化部面积约为 294m²（长 29.4m、宽 11.7m），池深约为 1.2~1.5m。其内壁采用电熔锆刚玉砖（AZS 砖）砌筑，其中 ZrO₂含量≥90% 的 AZS 砖抗玻璃液侵蚀能力最强 ------AZS 砖的抗侵蚀能力是普通高铝砖的 3 倍以上，能有效延长窑炉寿命。

熔化部的热点温度需控制在 1500~1600℃------ 这是玻璃液完全熔化的关键温度，热点温度过低会导致配合料熔化不充分，出现结石、条纹等缺陷；温度过高则会加速窑炉内衬的侵蚀，增加玻璃液中的耐火材料杂质。

3.1.3 澄清部

澄清部的作用是去除玻璃液中的气泡，其长度约为熔化部的 1/3，温度需控制在 1400~1450℃------ 这一温度下玻璃液的粘度约为 10Pa・s，气泡的上升速度最快，能有效逸出。

澄清部的池深通常比熔化部深 0.2~0.3m，以延长玻璃液的停留时间（约 2~3 小时），确保气泡有足够时间逸出 ------ 停留时间过短会导致玻璃液中残留微小气泡，影响产品质量。

3.1.4 卡脖与流液洞

卡脖与流液洞是连接熔化部与锡槽的关键通道，其核心作用是调控玻璃液流量与阻隔未熔化的杂质：

卡脖：宽度约为熔化部的 1/3（如日熔化量 1000 吨的熔窑，卡脖宽度约为 4~5m），能有效调控玻璃液的流量，同时阻隔熔化部的未熔化杂质进入澄清部 ------ 卡脖过宽会导致杂质进入澄清部，过窄则会限制玻璃液的流量，影响产量。
流液洞：采用 ZrO₂≥41% 的高锆砖砌筑，宽度约为 0.6~0.8m，高度约为 0.4~0.6m------ 流液洞的设计需为倾斜结构（倾角约为 10°~15°），使气泡能沿斜坡逸出，避免形成 "气泡驻留 + 向上钻蚀" 的耦合缺陷，这是当前行业的主流设计方案。

3.1.5 蓄热室 / 全氧燃烧系统

蓄热室或全氧燃烧系统是熔窑的 "热工核心"，其作用是回收烟气余热、预热助燃空气，提升热效率：

蓄热室：传统空气助燃熔窑的标配，通过格子体（通常为镁铬砖）回收烟气余热，将助燃空气预热至 1000℃以上，热效率可达 40% 左右 ------ 但蓄热室的体积庞大，投资成本高，且会产生 NOₓ等污染物。
全氧燃烧系统：2025 年行业普及率约为 40%，通过纯氧（氧浓度≥99.5%）替代空气助燃，火焰温度可达 1800℃以上，热效率可达 50% 以上 ------ 同时烟气量减少约 70%，NOₓ排放降低约 90%，符合环保要求。

3.2 玻璃液的熔化过程

玻璃配合料在熔窑内的熔化过程，是一个复杂的物理化学变化过程，通常分为硅酸盐形成、玻璃形成、澄清、均化四个阶段，各阶段之间没有明显的界限，而是连续进行的。

3.2.1 硅酸盐形成阶段（800~900℃）

这是熔化的初始阶段，配合料中的固相原料发生分解与初步反应：

盐类分解：CaCO₃、MgCO₃等碳酸盐在 700~800℃开始分解，释放 CO₂气体，生成 CaO、MgO 等氧化物 ------ 例如 CaCO₃的分解反应为：CaCO3 ---> CaO + CO2↑，这一过程会吸收大量热量，是熔窑温度波动的主要原因之一。
固相反应：分解生成的 CaO、MgO、Na₂O 等氧化物与 SiO₂发生固相反应，生成 Na₂SiO₃、CaSiO₃、MgSiO₃等低熔点硅酸盐 ------ 这些低熔点硅酸盐的熔点约为 800~900℃，会率先熔融，形成 "半熔融烧结物"。

整个阶段结束时，配合料转变为半熔融状态，约有 70% 的 SiO₂参与反应，未反应的 SiO₂以颗粒形式存在于烧结物中。

3.2.2 玻璃形成阶段（900~1200℃）

这是熔化的核心阶段，半熔融烧结物进一步熔融，形成无定形玻璃液：

熔融过程：低熔点硅酸盐熔融后，包裹未反应的 SiO₂颗粒，使其逐渐溶解 ------ 这一过程的速率主要取决于温度，温度越高，SiO₂的溶解速率越快。
网络形成：随着 SiO₂的溶解，硅氧四面体 [SiO₄] 开始形成三维网络结构，玻璃液的粘度逐渐降低（从 10⁶Pa・s 降至 10³Pa・s）------ 此时玻璃液的均匀性较差，存在化学成分的波动。

整个阶段结束时，配合料完全转化为玻璃液，但其中仍存在大量微小气泡与化学成分不均的区域。

3.2.3 澄清阶段（1400~1550℃）

这是去除玻璃液中气泡的关键阶段，其核心机理是 "气泡的生成、长大与逸出"：

气泡生成：玻璃液中的溶解气体（如 CO₂、SO₂）在高温下析出，形成微小气泡 ------ 这些气泡的直径通常在 0.1~1mm 之间。
气泡长大：微小气泡在浮力作用下上升，过程中会合并周围的更小气泡，直径逐渐增大至 1~5mm------ 气泡的上升速度与直径的平方成正比，因此直径越大，上升速度越快。
气泡逸出：当玻璃液温度升至 1400℃以上时，粘度降至 10Pa・s 以下，长大的气泡能快速上升至玻璃液表面逸出 ------ 为确保气泡完全逸出，玻璃液需在澄清部停留 2~3 小时。

澄清阶段的终点温度需控制在 1380℃左右 ------ 此时玻璃液的粘度约为 10²Pa・s，残留的微小气泡会溶解于玻璃液中，完成最终澄清。

3.2.4 均化阶段（1300~1380℃）

这是调整玻璃液化学组成均匀性的阶段，其核心机理是 "扩散与对流"：

扩散作用：玻璃液中的化学成分不均区域，通过分子扩散逐渐均匀 ------ 这一过程的速率较慢，需较长时间的停留。
对流作用：熔窑内的温度梯度会导致玻璃液产生自然对流，加速化学成分的均匀化 ------ 例如熔化部的热点区域玻璃液上升，澄清部的冷点区域玻璃液下降，形成循环对流。

均化阶段的停留时间约为 1~2 小时，最终玻璃液的化学成分波动需控制在 ±0.1% 以内，以确保产品性能的稳定性。

3.3 熔窑的热工制度与控制

熔窑的热工制度是指温度、压力、气氛等参数的综合控制体系，其核心目标是 "高效熔化、稳定澄清、低能耗、长寿命"。

3.3.1 温度制度

熔窑的温度制度需沿长度方向形成严格的梯度：

熔化部热点温度：1500~1600℃------ 这是玻璃液完全熔化的关键温度，需通过燃料流量精准控制，波动范围≤±10℃。
澄清部温度：1400~1450℃------ 需从熔化部向澄清部逐渐降低，梯度约为 20~30℃/m，以促进玻璃液的流动与气泡逸出。
卡脖温度：1380~1400℃------ 需严格控制，以调控玻璃液的流量与粘度，确保进入锡槽的玻璃液温度稳定。

温度制度的控制需采用 DCS（分布式控制系统），通过热电偶实时监测温度，自动调整燃料流量 ------ 例如当热点温度低于设定值时，系统会自动增加天然气流量，确保温度稳定。

3.3.2 压力制度

熔窑内的压力需维持微正压（0~5Pa）------ 这是为了防止外界冷空气进入窑内，影响玻璃液的熔化与澄清：

若窑压为负压，外界冷空气会从投料口、窑炉缝隙进入，导致窑内温度下降，玻璃液的熔化速率降低，同时会将空气中的杂质带入玻璃液，形成缺陷。
若窑压过高，窑内的高温烟气会从缝隙逸出，造成能源浪费，同时会加速窑炉内衬的侵蚀。

窑压的控制需通过排烟系统的阀门开度实现，波动范围≤±1Pa，以确保窑内压力的稳定。

3.3.3 气氛制度

熔窑内的气氛需维持弱氧化性 ------ 这是为了优化澄清效果与耐火材料寿命：

弱氧化性气氛：窑内的 O₂含量需控制在 2%~4%，能促进芒硝的分解，提升澄清效率；同时能抑制耐火材料中碳的氧化，延长窑炉寿命。
还原性气氛：若 O₂含量过低（<1%），会导致芒硝分解不充分，玻璃液中出现芒硝结石；同时会加速 AZS 砖中 ZrO₂的还原，降低其抗侵蚀能力。

气氛制度的控制需通过助燃空气与燃料的比例调整实现，空燃比需控制在 1.05~1.1 之间（全氧燃烧系统）。

第四章浮法成型工艺（核心步骤详解）

浮法成型是浮法玻璃生产的标志性工艺，其核心设备是锡槽 ------ 玻璃液在锡槽内完成摊平、抛光、厚度控制与初步冷却，最终形成连续玻璃带。锡槽的工艺参数控制精度直接决定玻璃的厚度均匀性、表面平整度与光学性能。

4.1 玻璃液进入锡槽前的准备

玻璃液从熔窑流出后，需经过流道、流槽、唇砖等结构，才能进入锡槽 ------ 这一过程的核心目标是 "稳定流量、均匀温度、去除杂质"。

4.1.1 流道与流槽

流道与流槽的作用是将玻璃液从熔窑平稳输送至锡槽，其结构设计需满足以下要求：

流道结构：分为入口段、调节段、均化段、出口段 ------ 调节段的底部为中间拱起、两侧渐降的拱形底面，能使玻璃液形成横向流动，促进温度与化学成分的均匀化；均化段的顶部设有 1~2 个排气孔，用于排出玻璃液中的残留气体。
流槽参数：流槽的宽度需与锡槽的宽度匹配，例如 3.3m 宽的锡槽，流槽宽度约为 0.8~1.0m；流槽的深度需从入口向出口逐渐减小，形成 0.5%~1% 的坡度，以控制玻璃液的流速（约为 0.5~1.0m/min）。

4.1.2 唇砖与流量控制

唇砖是玻璃液进入锡槽的 "最后一道闸门"，其结构与安装精度直接影响玻璃带的初始厚度与平整度：

唇砖结构：采用锆莫来石砖（ZrO₂≥6%、Al₂O₃≥75%）砌筑，这种材料的抗玻璃液侵蚀能力强，能有效延长使用寿命。唇砖的出口宽度需与玻璃带的目标宽度匹配，例如 3.3m 宽的玻璃带，唇砖出口宽度约为 3.2~3.3m；唇砖的出口厚度需根据玻璃的目标厚度调整，例如 5mm 玻璃，唇砖出口厚度约为 4.5~5.0mm。
安装精度：唇砖下沿距锡液面的高度需严格控制在 63.5mm±5mm------ 这一高度会直接影响玻璃液的流股形态，若高度过高，玻璃液会冲击锡液表面，形成波纹缺陷；若高度过低，玻璃液会与锡液面发生 "冷接触"，导致表面不平整。

4.1.3 撇渣器与杂质过滤

撇渣器的作用是去除玻璃液中的固体杂质（如未熔化的原料颗粒、耐火材料碎屑），其结构为流道内的凸起挡坎，能阻挡杂质进入锡槽 ------ 挡坎的高度需低于玻璃液的液面，使玻璃液能从上方流过，而杂质则被阻挡在挡坎前，定期清理。

撇渣器的材质需根据温度区域选择：高温区域采用无缩孔熔铸耐火材料，低温区域采用高纯石墨 ------ 这两种材料的抗玻璃液侵蚀能力强，且不会向玻璃液中引入杂质。

4.2 锡槽内的成型过程

锡槽是浮法玻璃成型的核心设备，其内部充满氮气 - 氢气保护气氛，玻璃液在锡液表面完成摊平、抛光、厚度控制与初步冷却。

4.2.1 锡槽的结构与环境

锡槽的结构与环境参数需严格控制，以确保玻璃液的稳定成型：

锡槽结构：长度约为 45~65m，宽段宽度约为 6.4m（日熔化量 1000 吨的熔窑），槽底采用 AZS 砖砌筑，槽顶采用硅线石砖砌筑 ------ 硅线石砖的热膨胀系数低，能适应锡槽内的温度梯度变化。锡槽的进口端设有密封装置，防止保护气体泄漏与外界空气进入；出口端设有过渡辊台，将玻璃带输送至退火窑。
锡液参数：锡液的纯度≥99.9%，密度约为 7.3g/cm³，熔点为 232℃------ 锡液的温度需从进口端向出口端逐渐降低，进口端温度约为 1100℃，出口端温度约为 600℃，降温速率约为 5~8℃/m。
保护气氛：锡槽内充满氮气 - 氢气混合气体，其中氮气占 92%~96%，氢气占 4%~8%，含氧量≤5ppm------ 氢气的作用是防止锡液氧化（锡在高温下极易氧化，生成的 SnO 会污染玻璃表面），氮气的作用是维持锡槽内的正压（5~10Pa），防止外界空气进入。

4.2.2 玻璃液的浮抛与抛光

玻璃液进入锡槽后，在重力、表面张力与粘性力的耦合作用下，完成摊平与抛光过程 ------ 这一过程可分为三个阶段：

自由摊平阶段：玻璃液从唇砖流出后，在锡液表面自由摊平，形成宽度约为 3.3m 的玻璃带 ------ 此时玻璃液的温度约为 1100℃，粘度约为 10²Pa・s，表面张力主导摊平过程，使玻璃带的厚度逐渐均匀。
抛光阶段：玻璃带在锡液表面继续流动，温度降至 900~1050℃，粘度升至 10².⁷~10³.²Pa・s------ 此时玻璃液的表面张力足以消除表面的微小凸起，形成原子级光滑表面，这一过程称为 "火抛光"，是浮法玻璃无需后续研磨的核心原因。
冷却阶段：玻璃带继续向锡槽出口流动，温度降至 600℃左右，粘度升至 10⁶Pa・s 以上，玻璃带的形状基本固定 ------ 此时玻璃带的厚度偏差需控制在 ±0.1mm 以内（3mm 规格）。

4.2.3 玻璃带的拉引与厚度控制

玻璃带的拉引与厚度控制主要通过拉边机系统实现，这是浮法玻璃成型的关键环节 ------ 拉边机的参数需与玻璃的目标厚度精准匹配。

4.2.3.1 拉边机的类型与参数

当前行业主流的拉边机为吊挂式全自动拉边机，其性能参数需满足高精度控制要求：

拉边轮参数：拉边轮直径有 189mm、214mm、230mm 三种规格可选，需根据玻璃的厚度选择 ------ 薄玻璃（≤2mm）选用较小直径的拉边轮，厚玻璃（≥15mm）选用较大直径的拉边轮。
摆角参数：拉边杆的水平摆角工作范围为 ±20°，精度为 0.1°；下压角度的工作范围为 0~3.83°，精度为 0.1°------ 摆角的调整会直接影响玻璃带的宽度与厚度，因此需采用高精度伺服控制系统。
速度参数：拉边轮的旋转线速度范围为 50.8~1017.68m/h（以拉边轮直径 214mm、50Hz 计算），线速度波动≤1/1000------ 速度波动会导致玻璃带的厚度偏差，因此需采用闭环控制体系。

4.2.3.2 厚度控制逻辑

玻璃带的厚度控制需通过调整拉边机的参数实现，核心逻辑是 "拉引速度与厚度呈负相关，摆角与宽度呈正相关"：

超薄玻璃（≤2mm） ：需提升拉引速度至 12~18 米 / 分钟，同时调整拉边杆的水平摆角至 - 5°~-10°（即拉边轮向玻璃带中心倾斜），以限制玻璃带的宽度，实现薄化效果 ------ 例如 1.4mm 玻璃的拉引速度约为 15 米 / 分钟，厚度变异系数（CV 值）需低于 1.5%。
常规厚度玻璃（3~19mm） ：拉引速度与厚度呈严格负相关 ------3mm 玻璃的拉引速度约为 600~700m/h，5mm 玻璃约为 400~500m/h，8mm 玻璃约为 200~250m/h------ 同时需调整拉边杆的水平摆角至 0°~5°，以维持玻璃带的宽度稳定。
超厚玻璃（≥15mm） ：需降低拉引速度至 50~80m/h，同时调整拉边杆的水平摆角至 5°~10°，以限制玻璃带的宽度，实现 "堆积效应"------ 例如 19mm 玻璃的拉引速度约为 60m/h，需通过多对拉边机的协同控制，确保厚度均匀。

除拉边机参数外，锡槽内的温度梯度也会影响玻璃带的厚度 ------ 若锡槽进口端温度过高，玻璃液的粘度会降低，导致玻璃带过薄；若温度过低，玻璃液的粘度会升高，导致玻璃带过厚。因此，锡槽内的温度梯度需严格控制在 5~8℃/m 范围内。

4.3 玻璃带的冷却与输送

玻璃带在锡槽内冷却至 600℃左右后，需通过过渡辊台输送至退火窑 ------ 这一过程的核心目标是 "避免玻璃带与辊台的热应力冲击，维持表面平整度"。

4.3.1 过渡辊台的作用

过渡辊台的作用是将玻璃带从锡槽平稳输送至退火窑，其结构与参数需严格匹配玻璃带的温度与速度：

材质要求：过渡辊台的辊子需采用耐高温陶瓷或石英玻璃材质 ------ 这些材质的热膨胀系数低，能适应 600℃左右的高温，同时不会与玻璃带发生粘连。
温度要求：过渡辊台的温度需控制在 550~600℃------ 若辊子温度过低，玻璃带与辊子接触的部位会因快速冷却产生局部应力，导致玻璃带出现裂纹；若温度过高，辊子会发生热变形，导致玻璃带出现平整度缺陷。
速度要求：过渡辊台的输送速度需与拉边机的拉引速度完全匹配，速度偏差≤0.5%------ 速度偏差会导致玻璃带的拉伸或压缩，形成厚度偏差或裂纹缺陷。

4.3.2 冷却过程的参数控制

玻璃带在锡槽内的冷却过程需严格控制降温速率，核心要求是 "均匀冷却，避免热应力"：

降温速率：锡槽内的降温速率需控制在 5~8℃/m------ 从进口端的 1100℃降至出口端的 600℃，全程约 45~65m，降温速率稳定在 6℃/m 左右 ------ 降温速率过快会导致玻璃带产生热应力，甚至出现裂纹；降温速率过慢则会影响生产效率。
温度梯度：锡槽内的横向温度梯度需控制在≤3℃/m------ 若横向温度梯度过大，玻璃带的两侧会因冷却速率不同产生内应力，导致玻璃带出现翘曲缺陷。

第五章退火窑与应力消除

玻璃带在锡槽内冷却至 600℃左右时，内部存在大量的热应力 ------ 这些应力若不消除，会导致玻璃在切割、运输或使用过程中发生炸裂。退火窑的作用就是通过梯度冷却，消除玻璃内部的热应力，同时控制玻璃的残余应力在允许范围内。

5.1 退火原理与应力分类

玻璃是典型的非晶态材料，其应力的形成与消除过程与晶体材料完全不同 ------ 玻璃的应力主要源于温度梯度，而消除应力的核心是让玻璃内部的质点有足够时间重新排列。

5.1.1 热应力的形成

玻璃带在冷却过程中，由于表面与内部的冷却速率不同，会形成温度梯度，进而产生热应力 ------ 这一过程的本质是 "玻璃的粘弹性变形特性"：

暂时应力：当玻璃温度高于应变点温度（约 500℃）时，内部质点可以移动，应力会通过质点的位移逐渐松弛，当温度梯度消失时，暂时应力也会随之消失。
永久应力：当玻璃温度低于应变点温度时，内部质点无法移动，应力会被 "冻结" 在玻璃内部，形成永久应力 ------ 永久应力会影响玻璃的机械强度与光学性能，若超过允许范围，会导致玻璃炸裂。

5.1.2 退火的核心机理

退火的核心机理是 "应力松弛"------ 将玻璃重新加热到退火温度范围，使内部质点可以移动，利用质点的位移消除永久应力。退火温度范围的定义为：

最高退火温度：在此温度下保温 2 分钟，应力可以消除 95%------ 普通浮法玻璃的最高退火温度约为 550℃。
最低退火温度：在此温度下保温 2 分钟，应力可以消除 5%------ 普通浮法玻璃的最低退火温度约为 450℃。

玻璃在退火温度范围内的停留时间需足够长，以确保应力完全松弛 ------ 例如 5mm 玻璃在退火温度范围内的停留时间约为 30~40 分钟。

5.2 退火窑的结构与温度制度

退火窑为钢壳隧道式结构，长度约为 150~200m，沿长度方向分为多个温控区，每个温控区的温度需严格控制，形成梯度冷却曲线。

5.2.1 退火窑的结构分区

退火窑的结构分区需与玻璃的应力松弛过程匹配，通常分为七个温控区，每个区域的功能与参数如下：

A 区（均热区） ：温度范围为 535~565℃，是玻璃从塑性体向弹性体转变的起点 ------ 需将玻璃带的温度均匀化，消除横向温度梯度，为后续应力松弛做准备。A 区的温度需严格控制，波动范围≤±5℃。
B 区（退火区） ：温度范围为 450~490℃，是应力松弛的核心区域 ------ 玻璃在此区域的停留时间约为 20~30 分钟，需控制冷却速率≤10℃/min，以确保永久应力完全消除。B 区的冷却速率是影响斑马角（衡量光学变形的指标）的最核心因素，过快的冷却速率会导致 "应力冻结"，产生大的光学变形。
C 区（缓慢冷却区） ：温度范围为 345~360℃，是玻璃从弹性体向刚体转变的过渡区域 ------ 需控制冷却速率≤15℃/min，以避免产生新的暂时应力。C 区的温度需均匀，横向温度梯度≤2℃/m。
Ret 区（热风循环区） ：温度范围为 140~150℃，是玻璃的初步冷却区域 ------ 采用热风循环系统，使玻璃带的冷却速率均匀，避免表面出现裂纹。Ret 区的热风温度需与玻璃带的温度匹配，波动范围≤±10℃。
D、E 区（强制冷却区） ：温度范围为 100~140℃，是玻璃的快速冷却区域 ------ 采用强制风冷系统，使玻璃带的温度快速降至室温附近。D、E 区的冷却速率需控制在≤20℃/min，以避免产生热应力。
F、G 区（出口区） ：温度范围为≤70℃，是玻璃的最终冷却区域 ------ 采用敞开式结构，使玻璃带的温度降至室温，便于后续切割与堆垛。F、G 区的温度需与室温匹配，避免玻璃带因温度差产生结露缺陷。

5.2.2 温度曲线的控制逻辑

退火窑的温度曲线需根据玻璃的厚度、拉引速度与产品性能要求精准调整，核心逻辑是 "厚玻璃慢冷，薄玻璃快冷"：

超薄玻璃（≤2mm） ：由于厚度较薄，厚度方向的温度梯度小，应力产生的速度慢，因此冷却速率可适当加快 ------A 区温度可控制在 550~565℃，B 区冷却速率可控制在≤15℃/min，总退火时间约为 20~30 分钟。
常规厚度玻璃（3~19mm） ：冷却速率需与厚度呈负相关 ------3mm 玻璃的 B 区冷却速率可控制在≤10℃/min，5mm 玻璃约为≤8℃/min，8mm 玻璃约为≤5℃/min，总退火时间约为 30~40 分钟。
超厚玻璃（≥15mm） ：由于厚度较厚，厚度方向的温度梯度大，应力产生的速度快，因此冷却速率需大幅降低 ------B 区冷却速率需控制在≤3℃/min，总退火时间约为 60~90 分钟，以确保内部应力完全消除。

温度曲线的控制需采用 DCS 系统，通过热电偶实时监测每个温控区的温度，自动调整加热功率或冷却风量 ------ 例如当 B 区温度低于设定值时，系统会自动增加电加热器的功率，确保温度稳定。

5.3 应力检测与控制标准

玻璃的应力检测是评估退火质量的核心手段，主要包括斑马角检测与双折射法检测，其控制标准需符合 GB 11614-2022《平板玻璃》的要求。

5.3.1 斑马角检测

斑马角是衡量玻璃光学变形与应力均匀性的指标，其检测原理是 "通过观察玻璃对斑马纹的扭曲程度，判断应力分布"：

检测方法：将带有黑白相间斜条纹（斑马纹）的屏幕放置在玻璃后方，观察者通过玻璃观察条纹，当条纹开始出现肉眼可辨的扭曲、变形时，观察视线与玻璃法线之间的夹角即为斑马角。
控制标准：建筑级浮法玻璃的斑马角≥50°，汽车级与制镜级浮法玻璃的斑马角≥60°------ 斑马角越小，说明玻璃的光学变形越严重，应力分布越不均匀。

5.3.2 双折射法检测

双折射法是衡量玻璃内部残余应力的量化指标，其检测原理是 "玻璃内部的应力会导致光的双折射，通过测量双折射光的光程差，计算残余应力的大小"：

检测方法：采用偏光仪测量玻璃的双折射光程差，根据光程差与应力的线性关系，计算残余应力的大小 ------ 普通浮法玻璃的残余应力≤20MPa。
控制标准：建筑级浮法玻璃的残余应力≤20MPa，汽车级与制镜级浮法玻璃的残余应力≤10MPa------ 残余应力超过允许范围会导致玻璃在切割或使用过程中发生炸裂。

第六章冷端处理与质量检测

冷端处理是浮法玻璃生产的最后一道工序，包括玻璃带的切割、磨边、清洗、干燥与堆垛；质量检测则是确保产品符合标准要求的关键环节，包括在线检测与离线检测。

6.1 玻璃带的冷却与输送（冷端前段）

玻璃带从退火窑出口出来时，温度约为≤70℃，需通过冷端输送系统输送至切割工位 ------ 这一过程的核心目标是 "稳定输送，避免表面损伤"。

6.1.1 冷端输送系统

冷端输送系统的辊子需采用聚氨酯或橡胶材质 ------ 这些材质的弹性好，能缓冲玻璃带的振动，避免表面出现划痕；同时需采用伺服电机驱动，输送速度需与退火窑的拉引速度完全匹配，速度偏差≤0.5%------ 速度偏差会导致玻璃带的拉伸或压缩，形成尺寸偏差。

输送系统的辊子间距需与玻璃带的厚度匹配 ------ 薄玻璃（≤2mm）的辊子间距需≤300mm，厚玻璃（≥15mm）的辊子间距需≤500mm，以避免玻璃带因自重产生弯曲变形。

6.1.2 缺陷在线检测

在线检测系统需安装在切割工位前，核心目标是 "提前识别缺陷，优化工艺参数，剔除不合格品"。当前行业主流的在线检测系统为 AI 视觉检测系统，其性能参数如下：

检出率：≥99.8%，可检测≥15μm 的气泡、划痕与结石等缺陷 ------ 这一精度远高于人工检测的 0.1mm 精度阈值。
检测效率：检测速度需与玻璃带的拉引速度匹配，例如拉引速度为 600m/h 的玻璃带，检测系统的线扫描速度需≥166mm/s，以确保全覆盖检测。
反馈机制：检测系统需与 DCS 系统联动，实时反馈缺陷信息 ------ 例如当检测到玻璃带存在气泡缺陷时，系统会自动调整熔窑的澄清温度或澄清剂添加量，从根源上减少缺陷的产生。

6.2 切割工序

切割是冷端处理的核心工序，需将连续的玻璃带切割成符合客户要求的尺寸 ------ 切割精度直接影响产品的合格率与后续深加工效率。

6.2.1 切割设备与参数

当前行业主流的切割设备为全自动数控切割机，其性能参数需满足高精度要求：

精度参数：直线切割精度 ±0.15mm，异形切割精度 ±0.25mm，对角线精度 ±0.35mm/m²------ 这些精度参数需符合 GB 11614-2022《平板玻璃》的要求，例如建筑级玻璃的尺寸偏差≤±2mm（边长 < 3000mm）。
速度参数：切割速度需与玻璃带的拉引速度匹配，例如拉引速度为 600m/h 的玻璃带，切割速度需≥100m/min，以确保连续切割 ------ 切割速度过慢会导致玻璃带堆积，影响生产效率。
刀轮参数：刀轮的选择需与玻璃的厚度匹配 ------ 薄玻璃（<3mm）采用 110°~135° 的刀轮，压力控制在 0.2~0.3MPa；中厚玻璃（4~8mm）采用 135°~150° 的刀轮，压力控制在 0.3~0.5MPa；厚玻璃（>8mm）采用 150° 左右的刀轮，压力控制在 0.5~0.6MPa------ 刀轮角度与压力的选择直接影响切割质量，若参数不当，会导致玻璃出现崩边、裂纹等缺陷。

6.2.2 掰片与分离

掰片是切割的后续工序，需将切割好的玻璃片分离 ------ 主要采用机械掰片或激光掰片技术：

机械掰片：通过掰片刀的机械力，使玻璃片沿切割线分离 ------ 机械掰片的速度快，但易产生崩边缺陷，崩边尺寸≤0.5mm（建筑级玻璃）。
激光掰片：通过激光的热应力效应，使玻璃片沿切割线分离 ------ 激光掰片的崩边尺寸≤10μm，适用于超薄玻璃（如 1.4mm 玻璃）或电子玻璃的切割，但设备成本较高。

6.3 磨边工序

磨边的作用是去除玻璃片边缘的毛刺与锋利棱角，避免在运输或使用过程中造成人员伤害，同时提升玻璃的机械强度 ------ 玻璃的边缘缺陷是导致玻璃炸裂的主要原因之一，磨边后玻璃的机械强度可提升约 20%。

6.3.1 磨边设备与参数

当前行业主流的磨边设备为双边磨边机，其性能参数需满足高精度要求：

精度参数：磨边精度 ±0.1mm，边缘粗糙度 Ra≤0.2μm------ 这一精度能确保玻璃边缘光滑，无毛刺与锋利棱角。
速度参数：磨边速度需与玻璃片的输送速度匹配，例如磨边速度为 2~18m/min，需根据玻璃的厚度调整 ------ 薄玻璃（≤2mm）的磨边速度需≤5m/min，厚玻璃（≥15mm）的磨边速度需≤10m/min，以确保磨边质量。
磨轮参数：磨轮的选择需与玻璃的厚度匹配 ------ 薄玻璃采用细粒度磨轮（#1000~#2000），厚玻璃采用粗粒度磨轮（#300~#500）------ 磨轮粒度的选择直接影响磨边质量，若粒度不当，会导致玻璃边缘出现划痕或崩边。

6.3.2 磨边质量控制

磨边质量需符合以下要求：

边缘平整度：边缘的直线度≤0.1mm/m，无明显的波浪形或锯齿形缺陷 ------ 边缘平整度不足会导致玻璃在深加工（如钢化、中空）过程中出现应力集中，影响产品质量。
崩边尺寸：崩边尺寸≤0.5mm（建筑级玻璃）或≤0.2mm（汽车级玻璃）------ 崩边尺寸过大会导致玻璃的机械强度下降，甚至在运输过程中发生炸裂。
倒角参数：磨边的倒角宽度需控制在 0.5~1.0mm，倒角角度需控制在 45°±5°------ 倒角参数需与玻璃的厚度匹配，例如 5mm 玻璃的倒角宽度约为 0.7mm，以确保边缘光滑，无锋利棱角。

6.4 清洗与干燥工序

清洗与干燥的作用是去除玻璃片表面的玻璃粉、油污与水渍，确保玻璃表面洁净 ------ 玻璃表面的杂质会影响后续深加工（如镀膜、制镜）的质量，因此需严格控制。

6.4.1 清洗设备与参数

当前行业主流的清洗设备为高压喷淋 + 超声波清洗机，其性能参数需满足洁净度要求：

清洗流程：预洗（60℃热碱水喷淋，浓度 3%）→精洗（40kHz 超声波清洗，时间 3~5 分钟）→去离子水漂洗→风刀干燥 ------ 预洗的作用是去除玻璃表面的油污与大颗粒杂质，精洗的作用是去除玻璃表面的微小颗粒（如玻璃粉），去离子水漂洗的作用是去除残留的碱液，风刀干燥的作用是去除表面的水渍。
喷淋参数：喷淋压力需控制在 0.2~0.5MPa，温度需控制在 50~60℃------ 喷淋压力过高会导致玻璃表面出现划痕，温度过低则会影响清洗效果。
超声波参数：超声波功率密度需控制在 0.3~0.8W/L，频率需控制在 40kHz------ 功率密度过高会导致玻璃表面出现微观划痕，频率过低则会影响清洗效果。

6.4.2 干燥质量控制

干燥质量需符合以下要求：

水渍控制：玻璃表面无水渍、水痕或残留杂质 ------ 水渍的产生主要是由于风刀的温度或风速不足，因此需控制风刀的温度在 50~60℃，风速在 10~15m/s。
洁净度控制：玻璃表面的颗粒杂质（粒径≥0.5μm）≤3 个 /㎡------ 洁净度需通过尘埃粒子计数器检测，符合 GB/T 14437-1997《平板玻璃可见光透射比测定方法》的要求。

6.5 堆垛与包装

堆垛与包装的作用是保护玻璃片在运输过程中不受损坏，同时便于存储与搬运 ------ 包装质量直接影响产品的运输损耗率，行业优秀水平的运输损耗率≤0.1%。

6.5.1 堆垛设备与参数

当前行业主流的堆垛设备为全自动堆垛机，其性能参数需满足稳定性要求：

精度参数：堆垛精度 ±0.5mm，能确保玻璃片的对齐度，避免在运输过程中发生碰撞 ------ 堆垛精度不足会导致玻璃片的边缘碰撞，产生崩边或裂纹缺陷。
速度参数：堆垛速度需与磨边速度匹配，例如磨边速度为 10m/min，堆垛速度需≥10m/min，以确保连续生产 ------ 堆垛速度过慢会导致玻璃片堆积，影响生产效率。
承载参数：堆垛机的承载能力需与玻璃片的厚度匹配，例如 19mm 玻璃的堆垛高度需≤1.5m，承载能力需≥10 吨 ------ 承载能力不足会导致堆垛机发生变形，影响堆垛质量。

6.5.2 包装材料与要求

包装材料需符合以下要求：

包装材料：采用塑料薄膜或泡沫塑料作为缓冲材料，能有效吸收运输过程中的振动，避免玻璃片表面出现划痕或崩边；同时需采用钢带或塑料带捆扎，确保包装牢固，避免在运输过程中发生散包。
包装标识：包装上需标注产品的规格、厚度、等级、生产日期、生产厂家等信息 ------ 标识需清晰、准确，便于客户识别与验收。

6.6 质量检测体系

浮法玻璃的质量检测体系分为在线检测与离线检测两部分，二者缺一不可 ------ 在线检测用于实时监控生产过程，离线检测用于最终产品的质量验证。

6.6.1 在线检测

在线检测的核心目标是 "实时监控，提前预警，优化工艺"，主要包括以下项目：

厚度检测：采用激光测厚仪，精度 ±0.05mm，检测频率为 100 次 / 秒 ------ 厚度检测需与拉边机系统联动，实时调整拉引速度与摆角，确保厚度偏差符合要求。
缺陷检测：采用 AI 视觉检测系统，检出率≥99.8%，可检测≥15μm 的气泡、划痕与结石等缺陷 ------ 缺陷检测需与 DCS 系统联动，实时调整熔窑的温度、澄清剂添加量等参数，从根源上减少缺陷的产生。
应力检测：采用偏振光应力仪，精度 ±1MPa，检测频率为 50 次 / 秒 ------ 应力检测需与退火窑系统联动，实时调整退火温度曲线，确保残余应力符合要求。
光学性能检测：采用光谱仪，检测可见光透射比、反射比与折射率，精度 ±0.1%------ 光学性能检测需与原料系统联动，实时调整着色剂或脱色剂的添加量，确保光学性能符合要求。

6.6.2 离线检测

离线检测的核心目标是 "最终验证，符合标准"，主要包括以下项目：

尺寸偏差：采用钢直尺或卷尺检测，边长偏差≤±2mm（边长 < 3000mm）或≤±3mm（边长≥3000mm），对角线偏差≤±3mm------ 尺寸偏差需符合 GB 11614-2022《平板玻璃》的要求。
厚度偏差：采用千分尺检测，厚度偏差≤±0.1mm（3mm 规格）或≤±0.2mm（19mm 规格）------ 厚度偏差需符合 GB 11614-2022《平板玻璃》的要求。
外观缺陷：采用目视或放大镜检测，气泡、夹杂物、划伤等缺陷的数量与尺寸需符合对应等级的要求 ------ 例如建筑级玻璃的气泡数量≤3 个 /㎡，汽车级玻璃的气泡数量≤1 个 /㎡。
光学性能：采用光谱仪检测，可见光透射比≥85%（建筑级）或≥91.5%（超白玻璃），斑马角≥50°（建筑级）或≥60°（汽车级）------ 光学性能需符合 GB 11614-2022《平板玻璃》的要求。
机械性能：采用四点弯曲试验检测，弯曲强度≥45MPa；采用落球冲击试验检测，抗冲击性能符合对应等级的要求 ------ 机械性能需符合 GB/T 15763.2-2005《建筑用安全玻璃第 2 部分：钢化玻璃》的要求。

第七章浮法玻璃的性能优化与缺陷控制

浮法玻璃的性能优化与缺陷控制是提升产品质量与附加值的关键 ------ 通过成分调整与工艺优化，可显著提升玻璃的机械强度、光学性能与化学稳定性，同时减少缺陷的产生。

7.1 玻璃成分的调整与优化

玻璃成分的调整是性能优化的核心手段 ------ 通过调整主要成分的比例，可实现不同的性能目标，例如提升机械强度、改善光学性能、增强化学稳定性等。

7.1.1 主要成分的作用与调整逻辑

浮法玻璃的主要成分包括 SiO₂、Na₂O、CaO、MgO、Al₂O₃，每种成分的作用与调整逻辑如下：

SiO₂（网络形成体） ：占玻璃成分的 70%~74%，是玻璃三维网络结构的核心 ------SiO₂含量提升，玻璃的化学稳定性、机械强度与耐热性会提升，但熔化温度与粘度也会随之升高，导致熔化难度与能源消耗增加。因此，SiO₂含量的调整需平衡性能与能耗：普通浮法玻璃的 SiO₂含量约为 72%，超白浮法玻璃的 SiO₂含量约为 73%，以确保光学性能与熔化效率的平衡。
Na₂O（助熔剂） ：占玻璃成分的 12%~15%，能降低 SiO₂的熔点，提升玻璃液的流动性 ------Na₂O 含量提升，玻璃的熔化温度会降低，能源消耗会减少，但化学稳定性与机械强度会下降。因此，Na₂O 含量的调整需平衡能耗与性能：普通浮法玻璃的 Na₂O 含量约为 13%，超白浮法玻璃的 Na₂O 含量约为 14%，以确保熔化效率与化学稳定性的平衡。
CaO（改性剂） ：占玻璃成分的 8%~10%，能提升玻璃的机械强度与化学稳定性 ------CaO 含量提升，玻璃的机械强度与耐水性会提升，但析晶倾向会增加。因此，CaO 含量的调整需平衡强度与析晶倾向：普通浮法玻璃的 CaO 含量约为 9%，超白浮法玻璃的 CaO 含量约为 8%，以确保机械强度与析晶稳定性的平衡。
MgO（改性剂） ：占玻璃成分的 0~4%，能降低玻璃的热膨胀系数，提升抗热震性能，同时抑制析晶倾向 ------MgO 含量提升，玻璃的抗热震性能会提升，析晶倾向会降低，但熔化温度会略有升高。因此，MgO 含量的调整需平衡抗热震性能与熔化温度：普通浮法玻璃的 MgO 含量约为 3%，超白浮法玻璃的 MgO 含量约为 2%，以确保抗热震性能与熔化效率的平衡。
Al₂O₃（网络中间体） ：占玻璃成分的 0~3%，能提升玻璃的化学稳定性与机械强度，同时抑制析晶倾向 ------Al₂O₃含量提升，玻璃的化学稳定性与机械强度会提升，但玻璃液的粘度会增加，导致澄清难度增加。因此，Al₂O₃含量的调整需平衡性能与澄清难度：普通浮法玻璃的 Al₂O₃含量约为 1%，超白浮法玻璃的 Al₂O₃含量约为 0.5%，以确保化学稳定性与澄清效率的平衡。

7.1.2 成分优化案例

以下是 2024-2026 年行业内的成分优化案例，这些案例均实现了特定的性能目标，同时具备产业化可行性：

高强度浮法玻璃：通过调整成分比例（SiO₂74%、Al₂O₃3%、CaO8%、MgO3%、Na₂O12%），提升玻璃的网络结构密度 ------Al₂O₃含量从 1% 提升至 3%，能增强网络结构的稳定性；MgO 含量从 2% 提升至 3%，能抑制析晶倾向。最终产品的弯曲强度≥50MPa，比普通浮法玻璃提升约 10%，主要应用于建筑幕墙、汽车玻璃等对强度要求较高的场景。
高透光隔热浮法玻璃：通过添加复合铝粉与氧化铁反应生成亚铁，调整玻璃的能级结构 ------ 亚铁离子能选择性吸收红外波段光线，同时保持高透光率。最终产品的可见光透射比≥80%，太阳红外热能总透射比≤30%，光热比大于 1.4，主要应用于建筑节能玻璃领域。
稀土掺杂本体着色浮法玻璃：通过添加稀土掺杂剂（如 Nd₂O₃、Pr₂O₃）与复合还原剂，实现特定的光学性能 ------ 稀土离子能选择性吸收特定波段的光线，同时保持高透光率。最终产品的可见光透射比≥70%，太阳红外热能总透射比≤25%，主要应用于汽车玻璃、建筑遮阳玻璃等领域。

7.2 常见缺陷的成因与解决措施

浮法玻璃的常见缺陷包括气泡、结石、波筋、锡缺陷等，每种缺陷的成因不同，解决措施也需针对性调整 ------ 缺陷控制的核心是 "源头预防，过程监控，末端处理"。

7.2.1 气泡（Gas Defects）

气泡是浮法玻璃最常见的缺陷之一，其成因主要与熔窑的熔化、澄清过程相关，具体成因与解决措施如下：

成因：

1. 澄清不良：熔化温度过低（<1400℃），玻璃液的粘度过高，气泡无法逸出；澄清剂（如芒硝）添加量不足或分解不当，无法产生足够的气体载体；窑压过低，外界空气进入窑内，形成气泡。
2. 配合料问题：配合料的水分波动大（>1.0%），在熔窑内产生大量水蒸气，形成气泡；原料中的碳酸盐分解不充分，释放的 CO₂气体残留于玻璃液中。
3. 耐火材料侵蚀：熔窑内衬的 AZS 砖或硅线石砖被玻璃液侵蚀，释放的气体残留于玻璃液中，形成气泡。

解决措施：

1. 调整熔窑温度制度：将热点温度提升至 1550℃以上，确保玻璃液的粘度降至 10Pa・s 以下，促进气泡逸出。
2. 优化澄清剂添加量：将芒硝添加量调整至 2.0%~2.5%，碳粉添加量调整至 0.7%~0.8%，确保芒硝充分分解。
3. 控制窑压：将窑压维持在 0~5Pa 的微正压状态，防止外界空气进入。
4. 稳定配合料水分：将配合料的水分含量控制在 0.5%~1.0%，采用均化库或多仓搭配工艺，减少水分波动。
5. 检查并更换耐火材料：定期检查熔窑内衬的侵蚀情况，若侵蚀严重，需及时更换 AZS 砖或硅线石砖。

7.2.2 结石（Stones）

结石是浮法玻璃的严重缺陷之一，会导致玻璃在使用过程中发生炸裂，其成因主要与原料、耐火材料或析晶过程相关，具体成因与解决措施如下：

成因：

1. 原料问题：硅砂中的粗颗粒（粒径 > 0.5mm）未完全熔化，形成硅质结石；石灰石或白云石中的粗颗粒未完全分解，形成钙质结石；原料中的铁磁性杂质未被去除，形成铁质结石。
2. 耐火材料侵蚀：熔窑内衬的 AZS 砖或硅线石砖被玻璃液侵蚀，脱落的颗粒进入玻璃液，形成结石。
3. 析晶问题：玻璃液在冷却过程中，若温度梯度过大或成分不当，会析出方石英或鳞石英晶体，形成析晶结石。

解决措施：

1. 优化原料颗粒级配：将硅砂、石灰石、白云石的颗粒级配控制在 0.1mm~0.5mm，去除粗颗粒与杂质。
2. 检查并更换耐火材料：定期检查熔窑内衬的侵蚀情况，若侵蚀严重，需及时更换 AZS 砖或硅线石砖。
3. 调整玻璃成分：降低 CaO 含量至 8% 以下，提升 MgO 含量至 3% 以上，抑制析晶倾向。
4. 优化冷却制度：将锡槽内的降温速率控制在 5~8℃/m，避免温度梯度过大，导致析晶结石的产生。

7.2.3 波筋（Cords）

波筋是浮法玻璃的光学缺陷之一，会导致玻璃的光学变形，其成因主要与玻璃液的均化过程或锡槽的成型过程相关，具体成因与解决措施如下：

成因：

1. 均化不良：玻璃液的化学成分不均，形成粘度差，导致波筋的产生 ------ 例如 SiO₂含量高的区域，粘度大，会形成凸起的波筋；SiO₂含量低的区域，粘度小，会形成凹陷的波筋。
2. 锡槽温度梯度过大：锡槽内的横向温度梯度 > 3℃/m，导致玻璃带的横向粘度差，形成波筋。
3. 拉边机参数不当：拉边机的速度波动 > 1/1000，导致玻璃带的厚度偏差，形成波筋。

解决措施：

1. 优化均化过程：将玻璃液在均化阶段的停留时间延长至 2 小时以上，促进化学成分的均匀化。
2. 调整锡槽温度制度：将锡槽内的横向温度梯度控制在≤3℃/m，确保玻璃带的横向粘度均匀。
3. 优化拉边机参数：将拉边机的速度波动控制在≤1/1000，采用闭环控制体系，确保拉引速度稳定。

7.2.4 锡缺陷（Tin Defects）

锡缺陷是浮法玻璃特有的缺陷之一，主要出现在锡面，其成因主要与锡槽内的保护气氛或锡液状态相关，具体成因与解决措施如下：

成因：

1. 锡液氧化：锡槽内的含氧量 > 5ppm，锡液被氧化，生成的 SnO 或 SnO₂颗粒附着在玻璃带的锡面，形成雾点或沾锡缺陷。
2. 保护气氛异常：锡槽内的氢气含量 < 4%，无法有效防止锡液氧化；或氮气纯度不足，引入杂质，形成缺陷。
3. 锡液污染：锡液中的杂质（如铁、铜等）含量过高，会形成锡石缺陷，影响玻璃的光学性能。

解决措施：

1. 控制保护气氛：将锡槽内的含氧量控制在≤5ppm，氢气含量控制在 4%~8%，氮气纯度控制在≥99.99%。
2. 定期净化锡液：采用电磁除渣或过滤工艺，去除锡液中的杂质，确保锡液纯度≥99.9%。
3. 调整锡槽温度制度：将锡槽内的温度梯度控制在 5~8℃/m，避免锡液的对流，导致杂质的扩散。

7.3 性能优化的技术进展

2024-2026 年，浮法玻璃行业在性能优化方面取得了多项技术进展，这些进展均实现了产业化应用，显著提升了产品的附加值与市场竞争力：

稀土掺杂本体着色技术：通过添加稀土掺杂剂（如 Nd₂O₃、Pr₂O₃）与复合还原剂，调整玻璃的能级结构，实现高透光与高隔热的平衡 ------ 例如 "冰蓝" 节能玻璃的可见光透射比≥70%，太阳红外热能总透射比≤30%，光热比大于 1.4，同时满足汽车玻璃对透光性的强制要求。该技术已实现产业化应用，主要应用于汽车玻璃、建筑节能玻璃等领域。
纳米涂层技术：通过浮法在线 MOCVD 法，在玻璃表面沉积微纳结构 SnO₂:F 薄膜 ------ 该薄膜的沉积速率可达 45nm/s，比国外同类技术提升约 30%，能显著提升玻璃的抗冲击强度（提升约 30%）与防滑耐磨性。该技术已实现产业化应用，主要应用于光伏玻璃、电子玻璃等领域。
碳纳米管增强技术：通过 CVD 沉积碳纳米管（CNT），在玻璃表面形成增强层 ------ 该增强层能提升玻璃的断裂韧性约 50%，抗冲击强度提升约 40%。该技术已实现产业化应用，主要应用于汽车玻璃、建筑安全玻璃等领域。
超薄浮法玻璃技术：通过优化拉边机参数与锡槽温度制度，实现 1.4mm 超薄浮法玻璃的规模化量产 ------ 该产品的厚度变异系数（CV 值）≤1.5%，表面粗糙度（Ra）≤0.2nm，主要应用于电子显示面板、柔性光伏背板等领域。该技术已实现国产化突破，打破了国外企业的技术垄断。

第八章总结与展望

8.1 核心工艺回顾

浮法玻璃的生产是一个高度连续、精密的热工过程，其核心工艺可概括为 "原料精准配比、熔窑高温熔制、锡槽浮抛成型、退火应力消除、冷端精密切割"------ 每个环节的参数控制精度都直接影响产品的质量与性能。

从原料制备到冷端处理，整个流程的核心参数需严格控制：

原料阶段：颗粒级配 0.1mm~0.5mm 占比≥93%，称量精度 ±0.1%~±0.5%，混合均匀度≥96%------ 这是确保玻璃液成分均匀的基础。
熔窑阶段：热点温度 1500~1600℃，窑压 0~5Pa，气氛弱氧化性 ------ 这是确保玻璃液充分熔化与澄清的关键。
锡槽阶段：温度梯度 5~8℃/m，保护气氛含氧量≤5ppm，拉边机速度波动≤1/1000------ 这是确保玻璃带厚度均匀与表面平整的核心。
退火阶段：温度曲线梯度冷却，残余应力≤20MPa，斑马角≥50°------ 这是确保玻璃机械强度与光学性能的关键。
冷端阶段：切割精度 ±0.15mm，磨边粗糙度 Ra≤0.2μm，清洗洁净度≤3 个 /㎡------ 这是确保产品最终质量的最后防线。

正是这些高精度的参数控制，使得浮法玻璃的成品率能达到 96% 以上，远高于其他平板玻璃生产工艺。

8.2 行业发展趋势

2024-2026 年，浮法玻璃行业正处于从 "规模扩张" 向 "质量提升、绿色转型" 的关键时期，其发展趋势主要包括以下几个方面：

智能化转型加速：头部企业将进一步部署基于 5G + 边缘计算 + AI 算法的智能制造系统，实现全流程闭环控制 ------ 通过实时采集熔窑温度、锡槽压力、退火曲线等上千个工艺参数，构建数字孪生模型，实现对玻璃板厚公差控制精度提升至 ±0.05mm 以内，产品良品率提高 3 至 5 个百分点。例如，金晶科技滕州基地通过数字孪生技术构建虚拟产线，实时优化工艺参数，使厚度公差控制精度提升至 ±0.05mm（6mm 规格），光学变形入射角稳定在 60°。
绿色制造普及：全氧燃烧与富氧燃烧技术的普及率将从 2025 年的 40% 提升至 2030 年的 60% 以上 ------ 该技术能将燃料消耗降低 18%，NOₓ排放降低约 90%，同时配合余热发电技术，吨玻璃液能耗将从 165 千克标准煤降至 135 千克标准煤，综合能耗降低约 18%。此外，碳捕集技术将开始试点应用，例如清华大学与中材国际联合开发的碳捕集装置，能将烟气中的 CO₂浓度从 14.2% 提升至 32.7%，整体碳管理成本降低 22%。
高端产品突破：超薄浮法玻璃（≤0.5mm）将实现规模化量产，部分企业将突破 0.1mm 的技术门槛 ------ 该产品的厚度变异系数（CV 值）≤1.0%，表面粗糙度（Ra）≤0.1nm，主要应用于折叠屏手机、OLED 面板等领域。同时，本体节能浮法玻璃的产值占比将提升至 35% 以上，成为行业新的增长点。
数字孪生技术应用：数字孪生技术将广泛应用于熔窑与锡槽的工艺优化 ------ 通过构建虚拟产线，实时模拟工艺参数的变化对产品质量的影响，实现工艺参数的预优化，减少试错成本。例如，洛阳北方玻璃技术股份有限公司通过数字孪生技术，使熔窑热效率提升 8%---10%，成品率提高至 96% 以上。

综上所述，浮法玻璃生产技术正朝着智能化、绿色化、高端化的方向发展 ------ 通过持续的技术创新与工艺优化，浮法玻璃行业将实现从 "传统制造" 向 "先进制造" 的转型，为建筑、汽车、电子、光伏等下游行业提供更高质量的基础材料，同时为 "双碳" 目标的实现做出贡献。
