STM32保姆级入门教程｜第3章：从新建工程到LED闪烁点灯（Hex生成+ST-Link/J-Link切换全攻略）

系列前置博客：

STM32保姆级入门教程｜第1章：零基础必看，从认知到实战全解析

STM32CubeIDE配置STM32F103RCT6点亮PA0 LED+J-Link下载教程
本文核心：解决新手"Hex文件找不到、调试器切换报错、点灯代码难维护"三大痛点，掌握Hex文件自定义生成、ST-Link/J-Link无缝切换，最终实现LED闪烁点灯

一、前置准备

1. 软件准备

已安装STM32CubeIDE（2024/2025版），并完成基础环境配置；
已安装ST-Link、J-Link官方驱动（确保电脑能识别调试器）；
前置工程：已完成STM32F103RCT6 PA0引脚GPIO输出模式基础配置（无基础工程可参考系列第二篇）。

2. 硬件准备

硬件器材	规格与说明
STM32开发板	STM32F103RCT6核心板（PA0引脚接LED，低电平点亮）
调试器	ST-Link、J-Link
辅助工具	USB数据线、SWD杜邦线（看是否需要外置LED）、万用表（可选，验证电平）

二、新建STM32CubeIDE工程（零基础也能会）

步骤1：启动软件并选择工作空间

【对应截图1：STM32CubeIDE启动与工作空间选择界面】

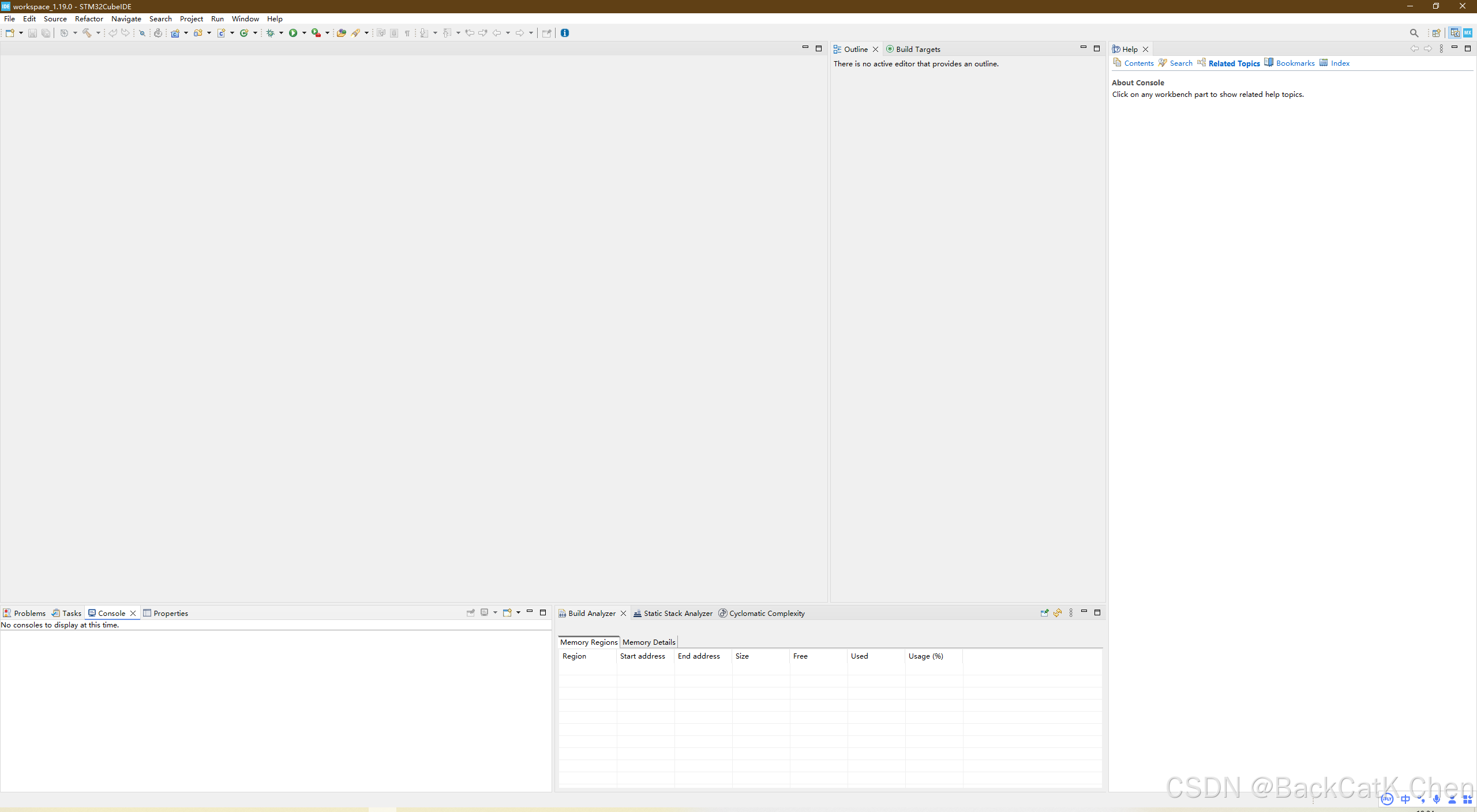

双击打开STM32CubeIDE，首次启动弹出工作空间选择窗口，选择全英文、无空格、无特殊符号 的文件夹（如F:\Stm32Studio）；
勾选Use this as the default and do not ask again，点击Launch启动软件。

步骤2：新建STM32工程

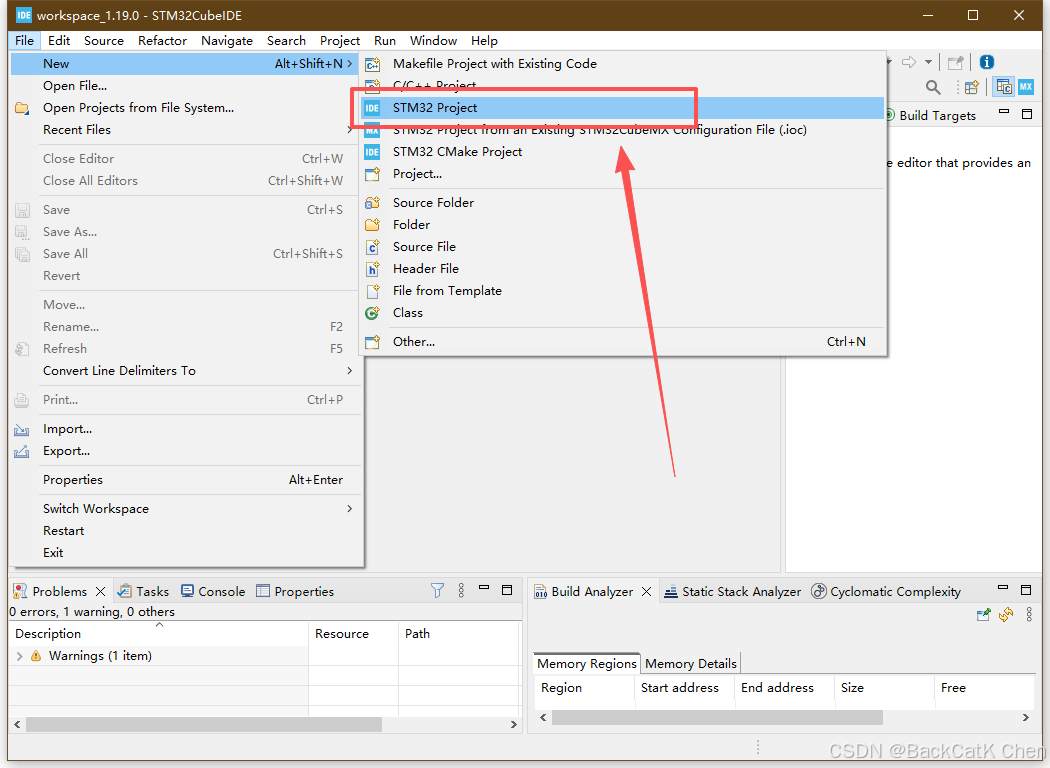

点击顶部菜单栏 File → New → STM32 Project，弹出芯片选择窗口。

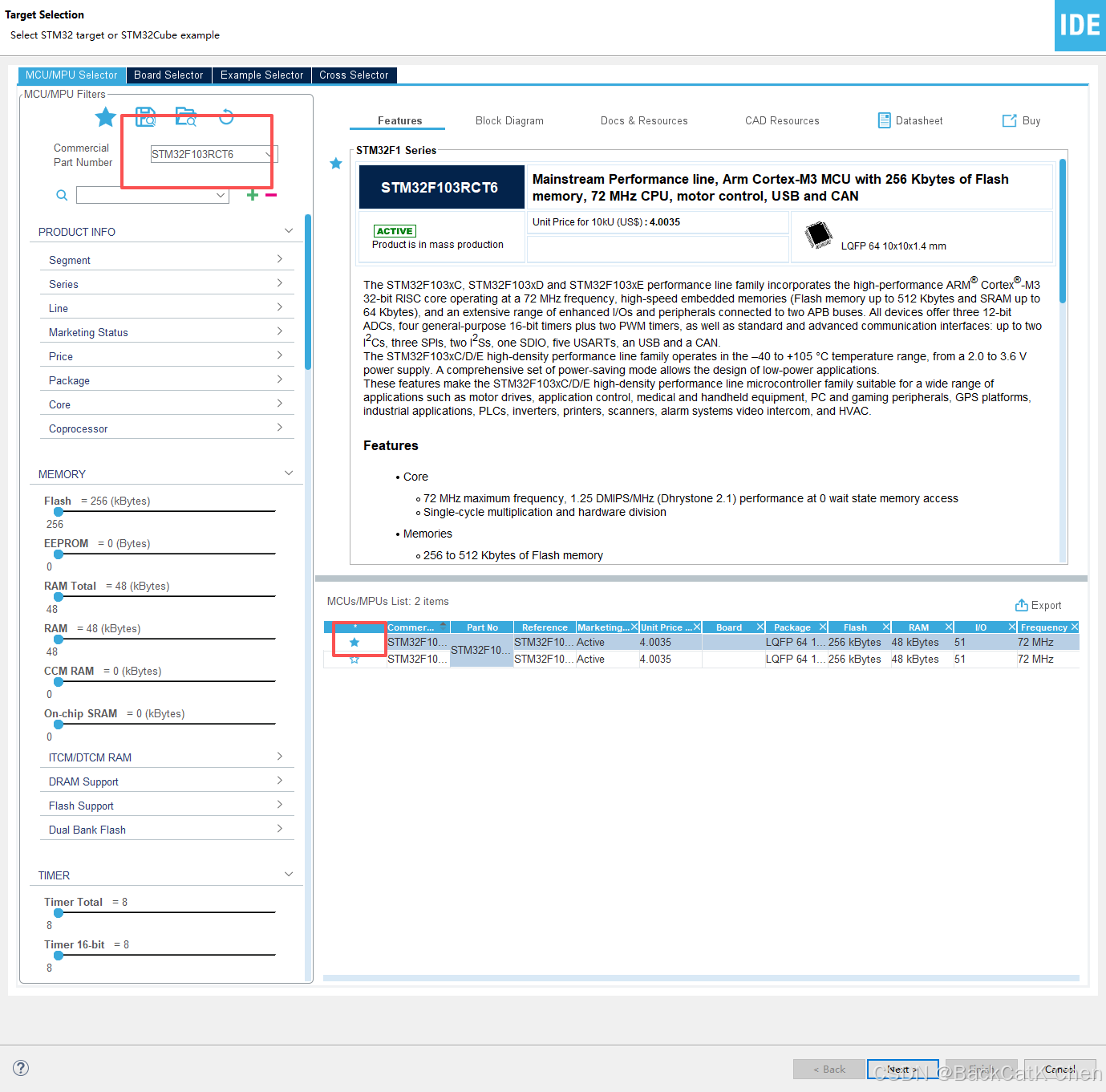

在Commercial Part Number搜索框输入STM32F103RCT6，选中对应芯片后点击Next。

💡划重点记得把第二个红框里面的星星点亮收藏起来，下次就可以直接选择不用搜索

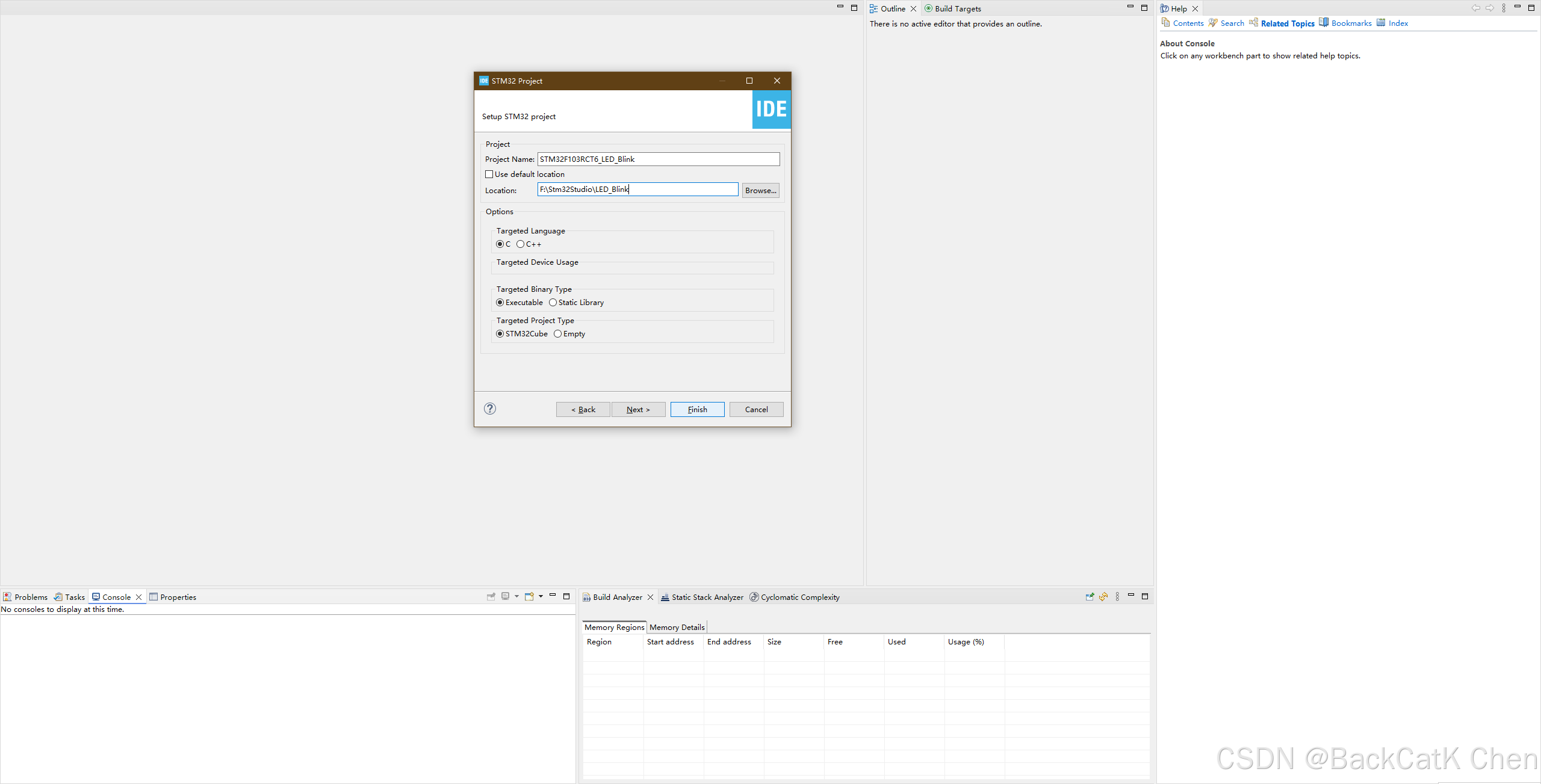

工程配置页面按以下要求填写：
- Project Name：填写STM32F103RCT6_LED_Blink（禁止中文/空格/特殊符号）；
- Project Location：默认继承工作空间路径，无需修改；
- 其余选项保持默认，点击Finish。
弹出切换透视图提示，勾选Remember my decision，点击Yes，进入CubeMX配置界面。

步骤3：基础配置（GPIO+时钟+调试接口）

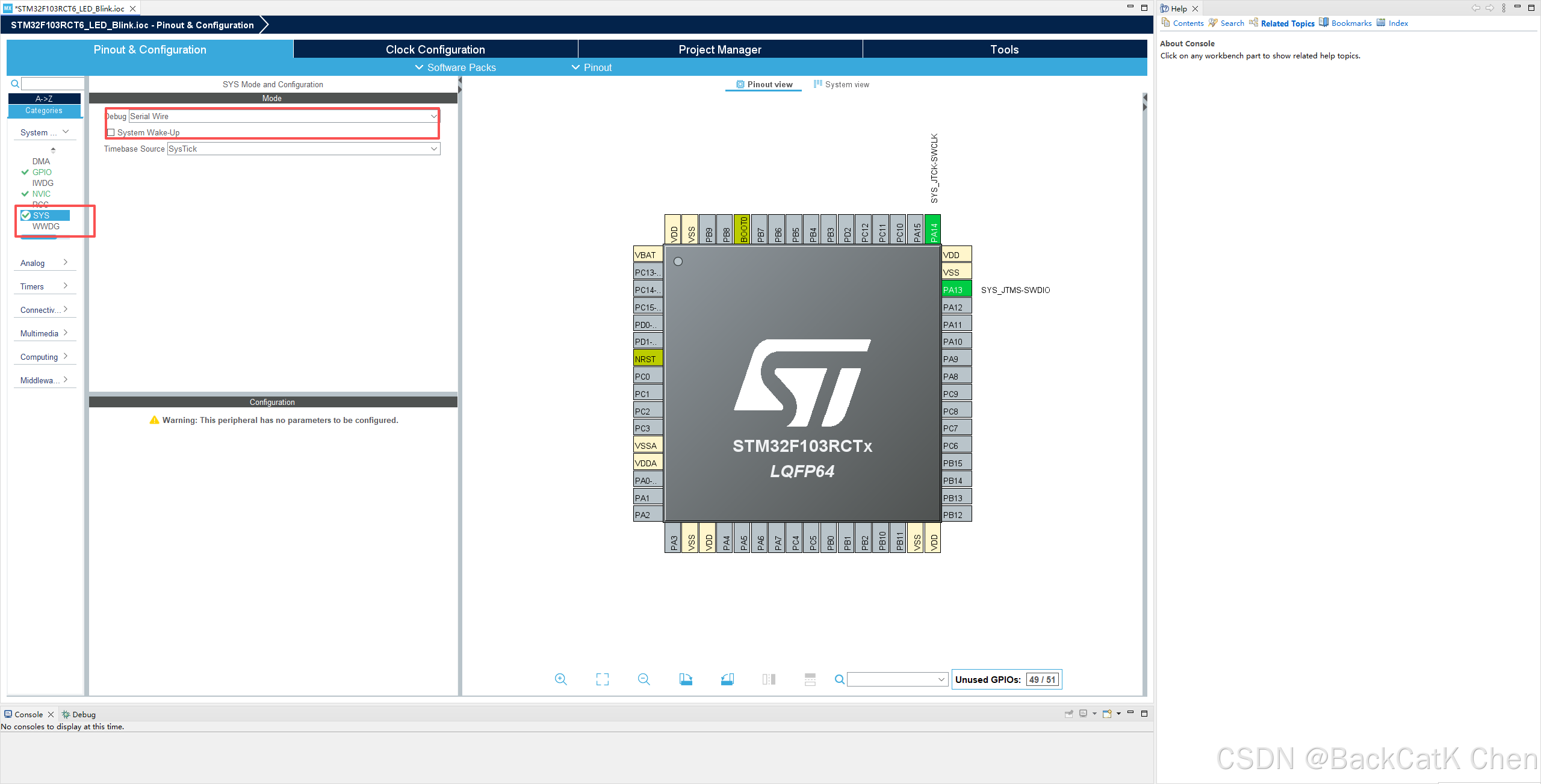

左侧System Core → SYS，Debug下拉选择Serial Wire（SWD模式，必配，否则芯片锁死）。

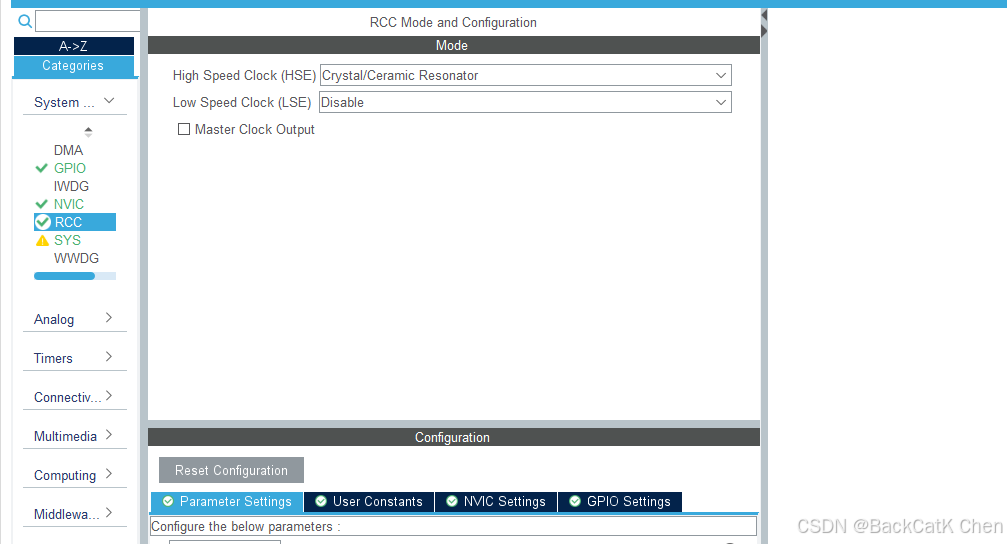

左侧System Core → RCC，HSE下拉选择Crystal/Ceramic Resonator（外部晶振），无外部晶振则选Internal RC Oscillator。

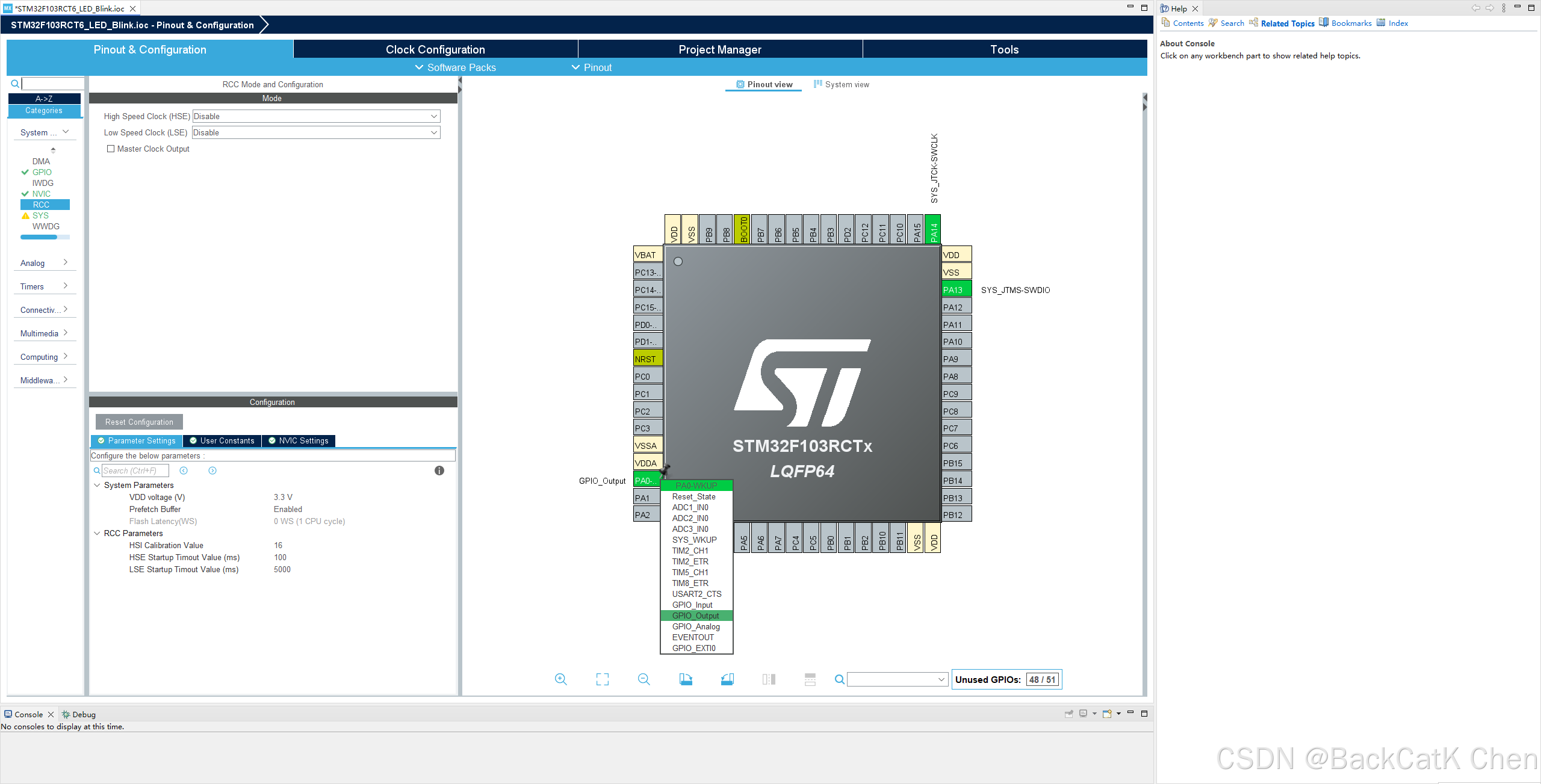

引脚视图找到PA0，右键选择GPIO_Output；

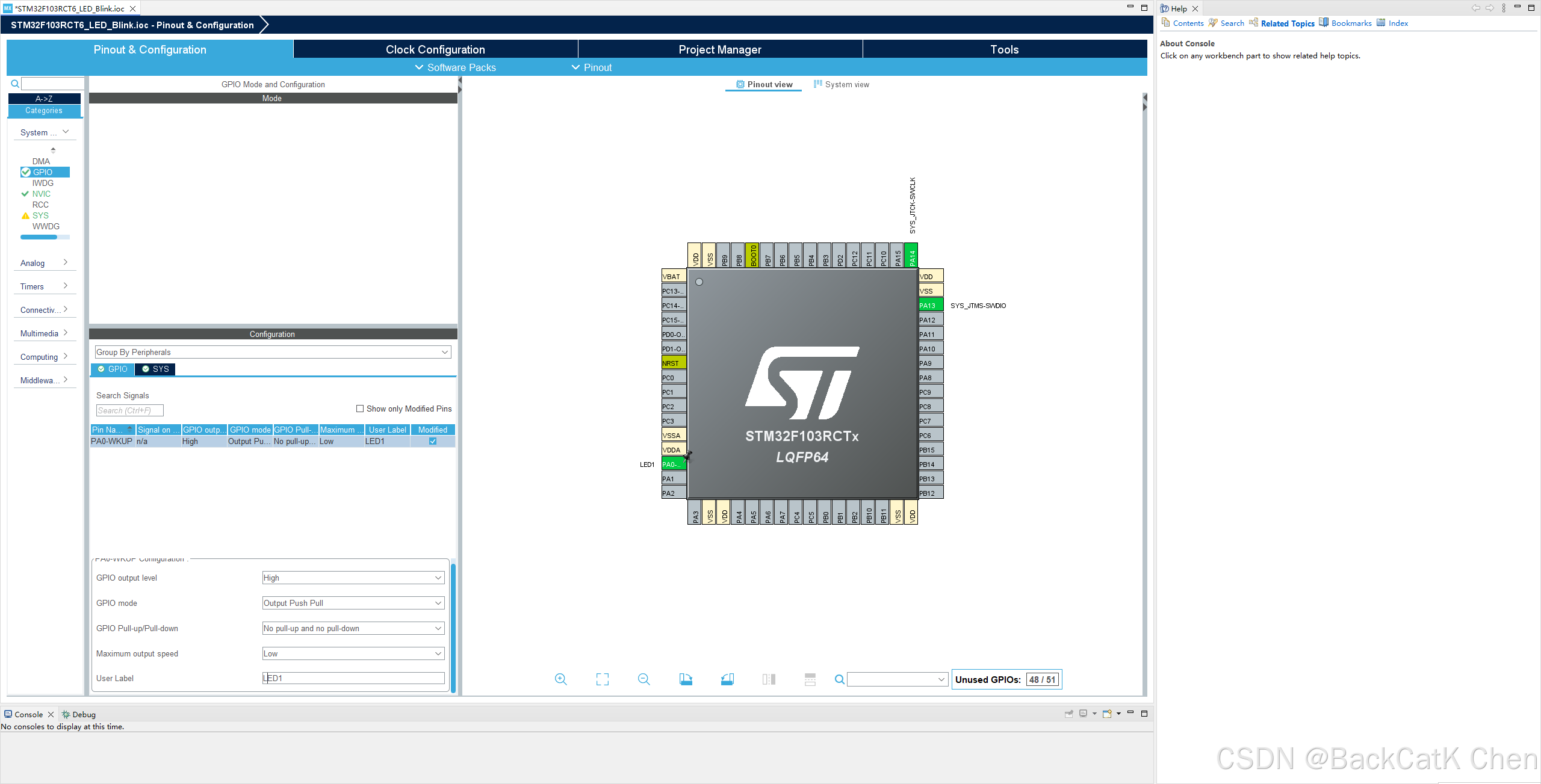

左侧System Core → GPIO，选中PA0，配置参数：
- GPIO output level：High（初始熄灭）；
- GPIO mode：Output Push Pull（推挽输出）；
- Pull-up/Pull-down：No pull-up and no pull-down；
- User Label：LED1（别名，方便代码调用）。

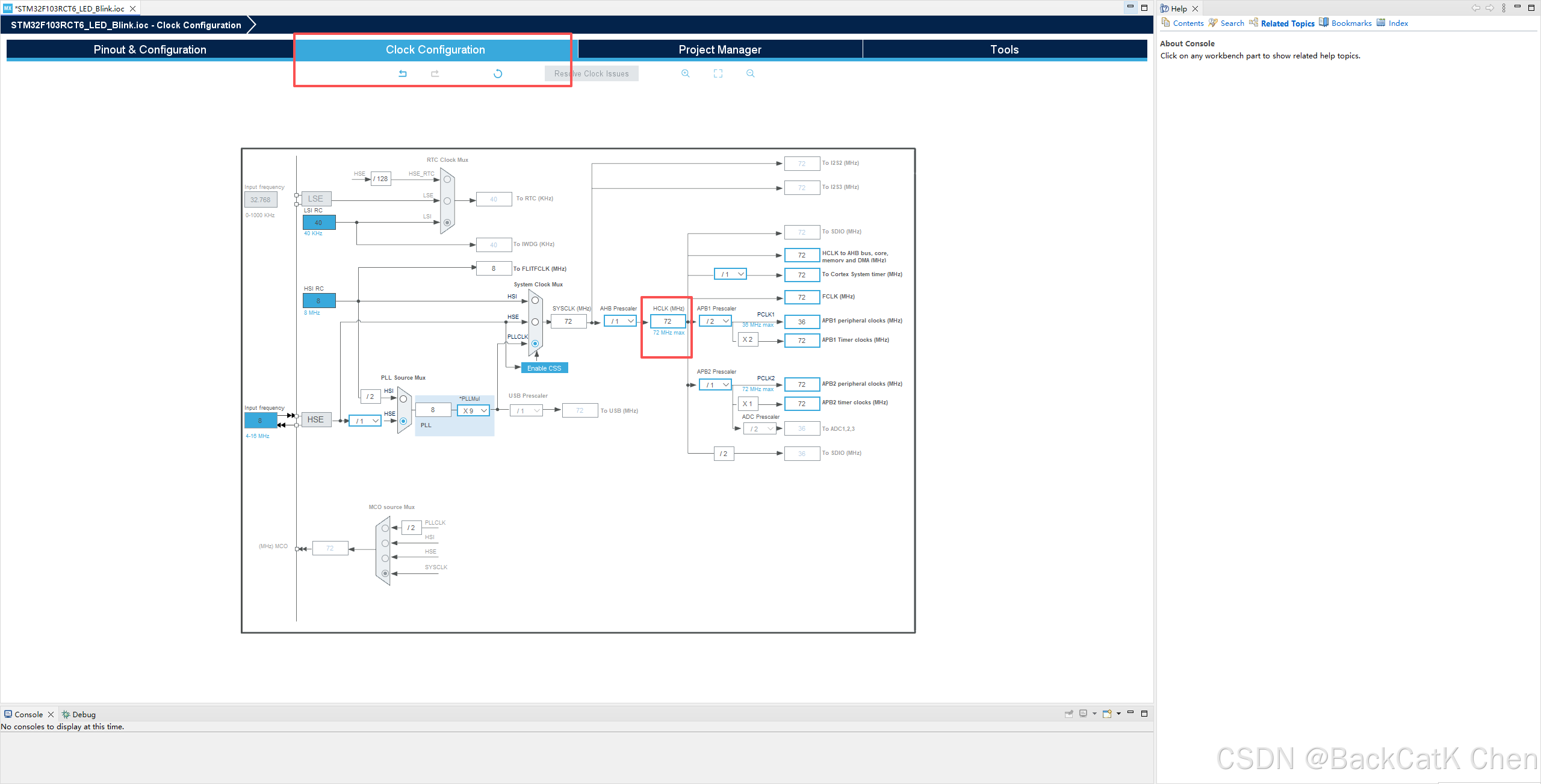

顶部Clock Configuration，HCLK输入72，回车自动配置时钟树，无红色报错即成功。

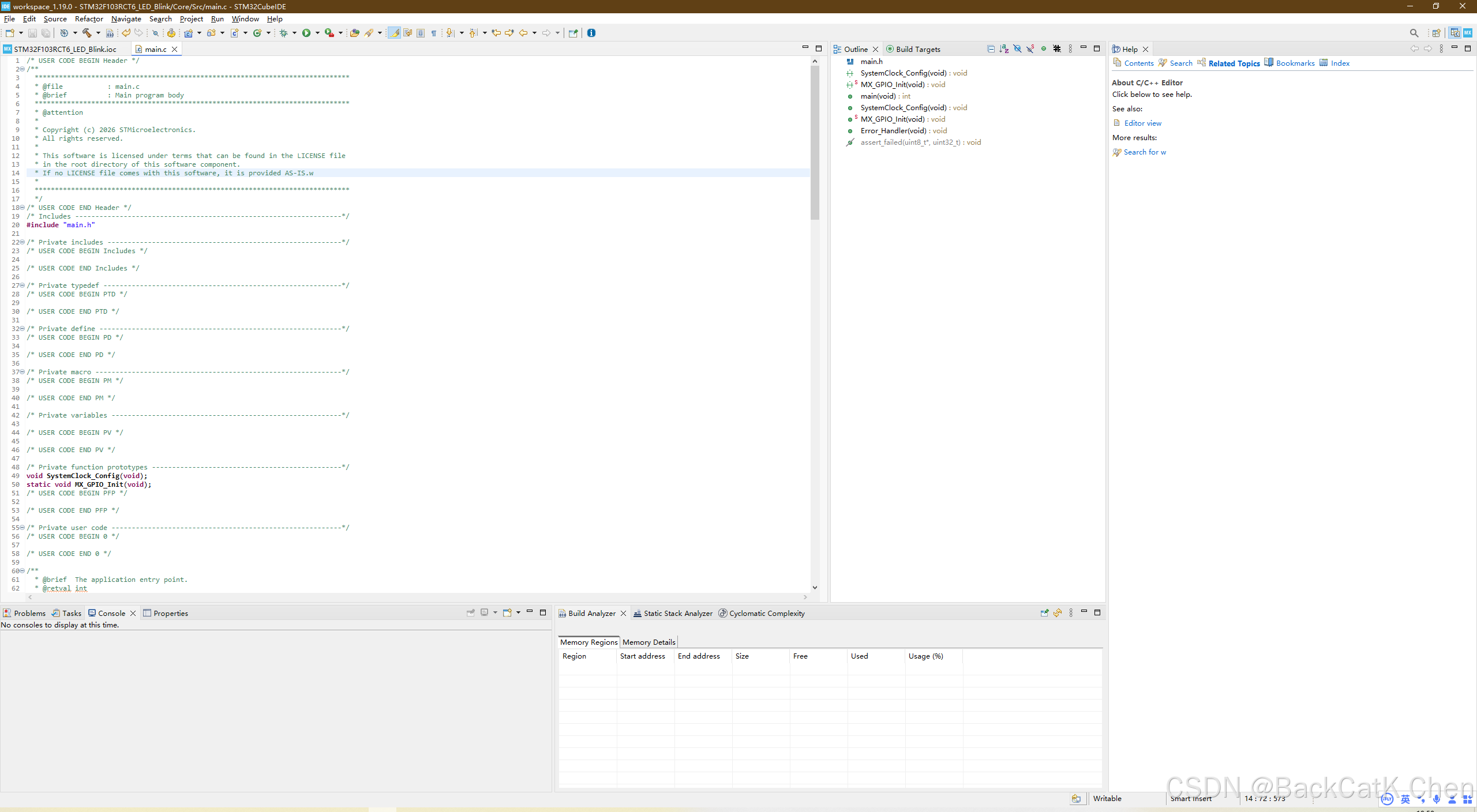

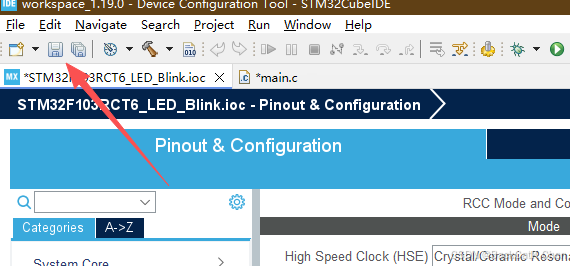

点击右上角保存图标（💾），弹出提示点击Yes，等待代码生成完成后进入代码编辑界面。

三、Hex文件自定义生成配置（精准找到烧录文件）

新手常见痛点：编译后找不到Hex文件、默认路径太深、想自定义文件名/保存位置，以下是全流程配置：

步骤1：开启Hex文件生成（默认关闭，必配）

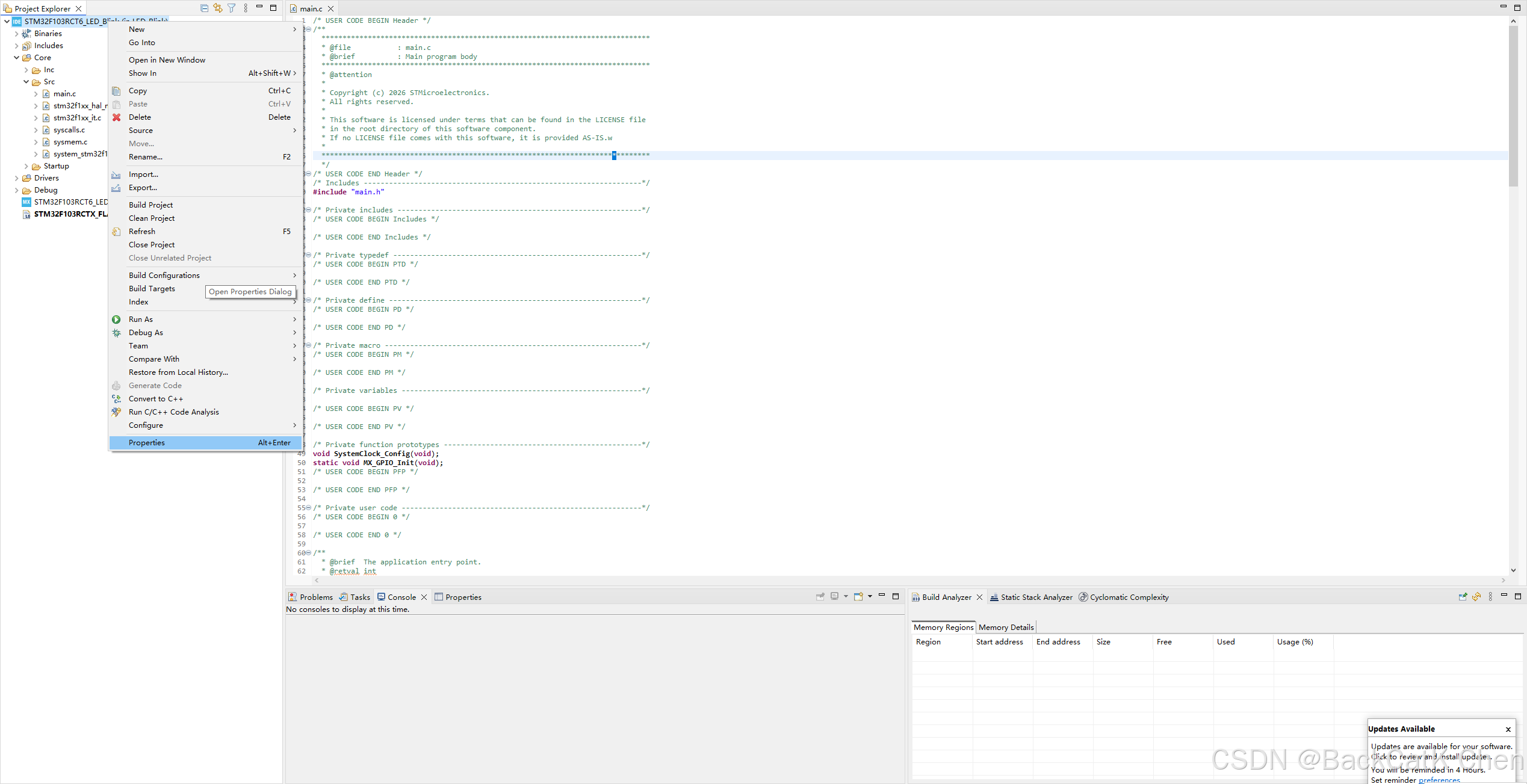

右键点击工程名（STM32F103RCT6_LED_Blink）→ 选择Properties，打开工程属性窗口。

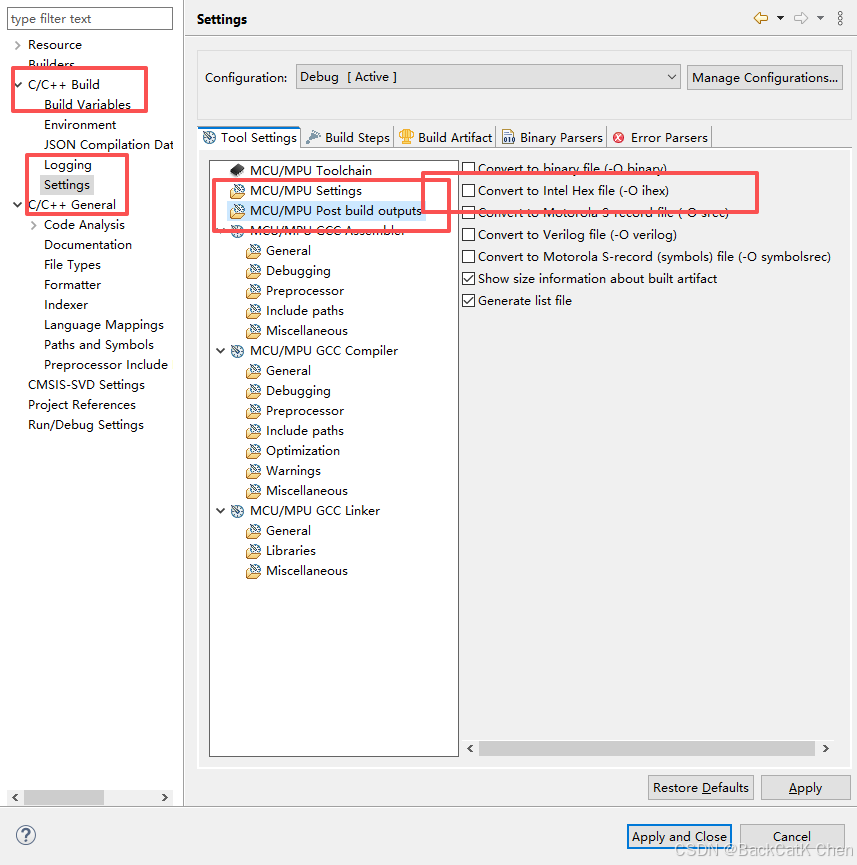

在左侧列表中找到C/C++ Build → Settings → 右侧选择Tool Settings → MCU Post build outputs；
勾选以下选项（核心）：
- Convert to Intel Hex file (-Oihex)：生成Intel格式Hex文件（通用烧录格式）；
- Convert to binary file (-Obinary)（可选）：生成bin文件，兼容更多烧录工具；
点击Apply and Close保存配置。

步骤2：自定义Hex文件保存路径/文件名（可选，新手友好）

仍在C/C++ Build → Settings → MCU Post build outputs界面；

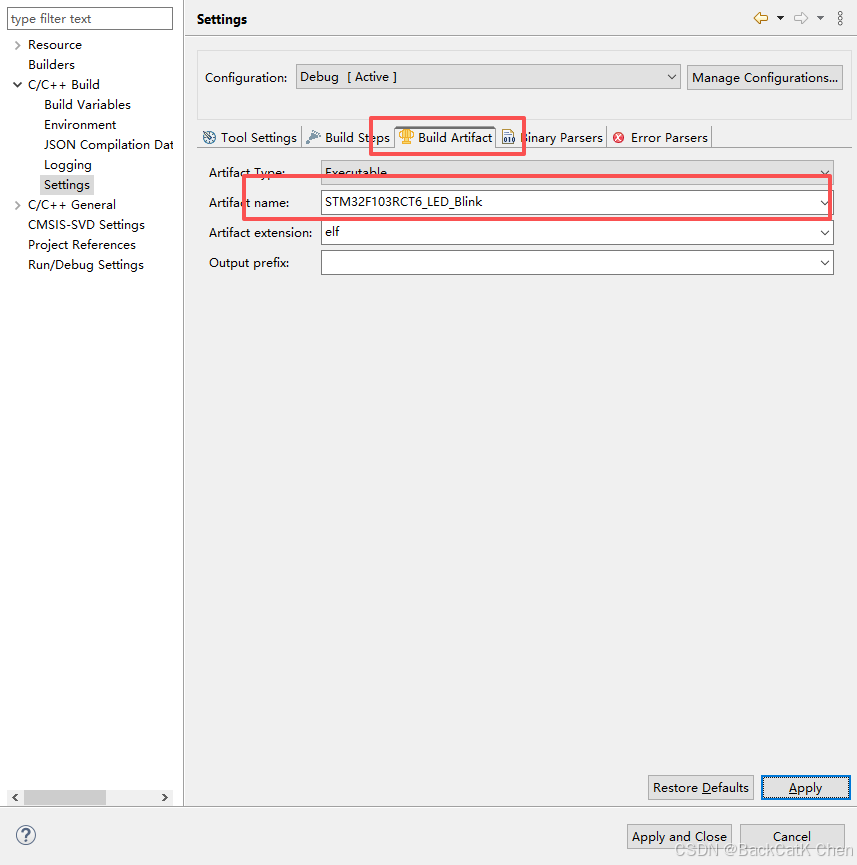

在Artifact name（有的版本叫 Output file name）输入框中自定义文件名（如STM32F103RCT6_LED_Blink）；
若想修改保存路径，可在Build Artifact中调整Output directory（建议新手先使用默认路径，避免配置错误）。

步骤3：编译验证Hex文件生成

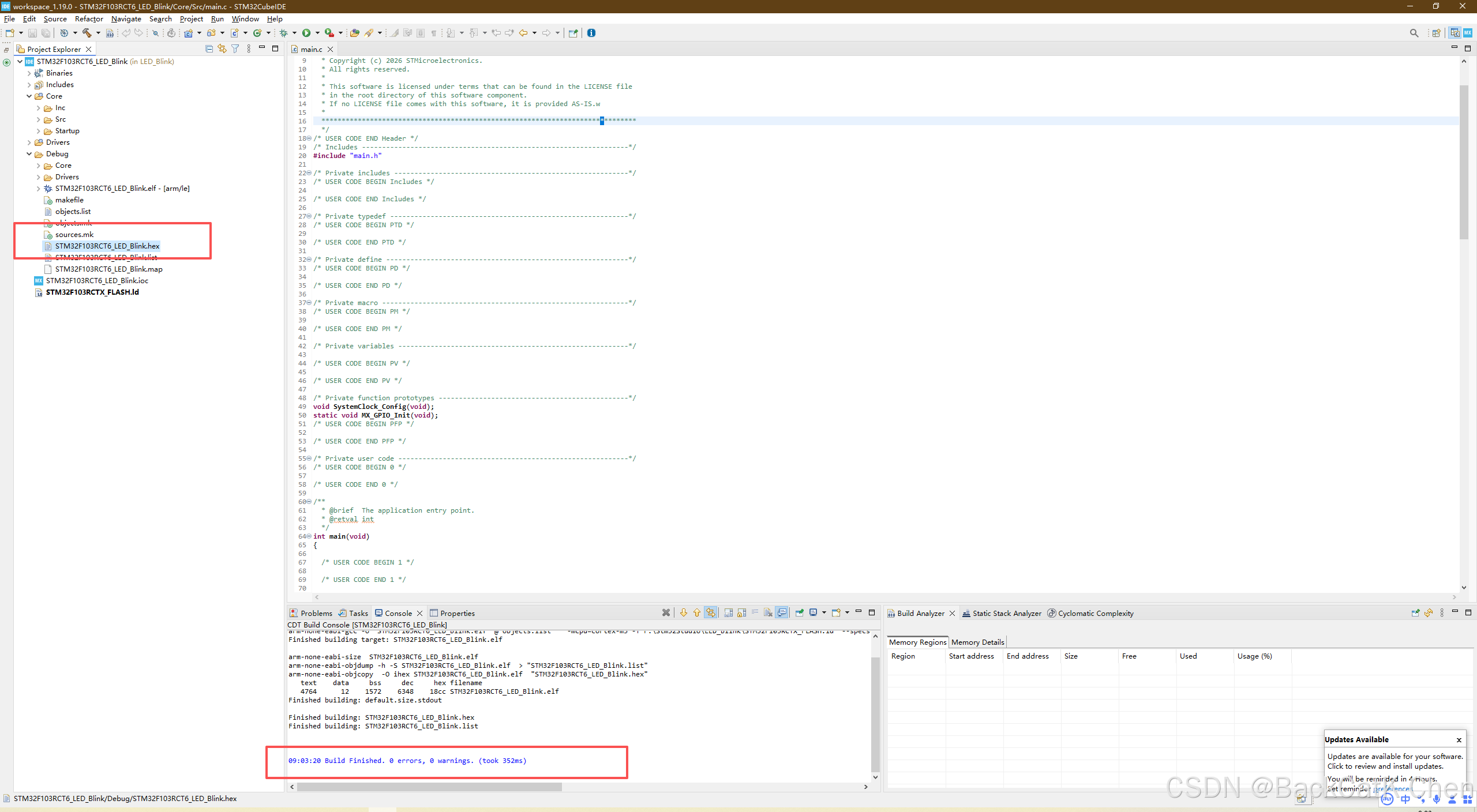

点击顶部工具栏锤子图标 （Build）编译工程，控制台显示Build Finished. 0 errors, 0 warnings.即为成功；
打开工程目录 → Debug文件夹，可看到生成的xxx.hex文件（与自定义文件名一致）。

四、ST-Link/J-Link调试器切换全流程（附避坑）

核心需求：同一工程兼容ST-Link和J-Link两种调试器，无需重新创建工程，只需切换调试配置：

前提：硬件连接规则

调试器引脚	STM32核心板SWD引脚	备注
3.3V	3.3V/VCC	禁止接5V，否则烧坏芯片/调试器
SWDIO	SWDIO/DIO	数据引脚，接反无法通信
SWCLK	SWCLK/CLK	时钟引脚，接反无法通信
GND	GND	共地，必须接

步骤1：配置ST-Link调试器（默认配置）

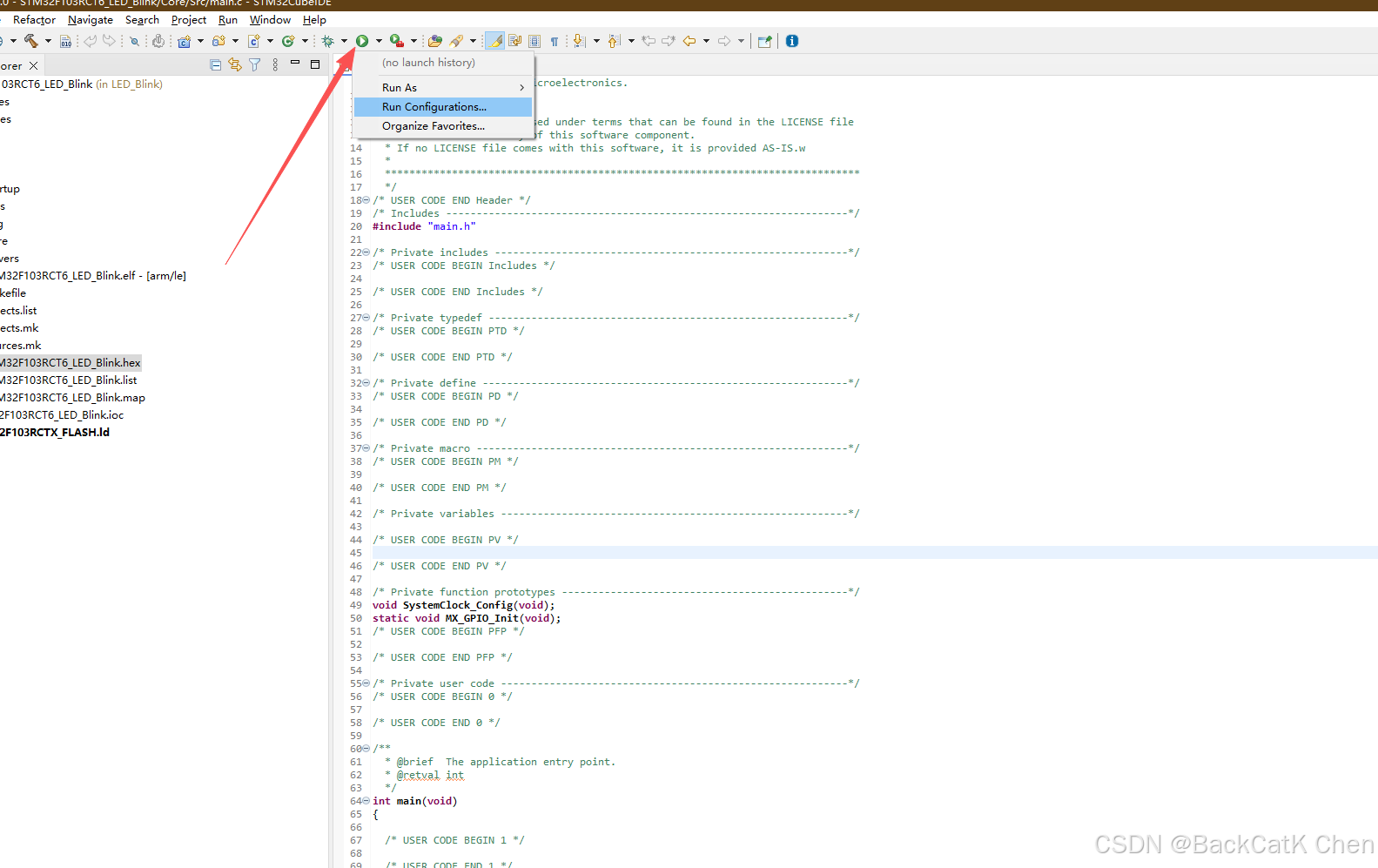

点击顶部菜单栏Run → Run Configurations...，打开运行配置窗口；

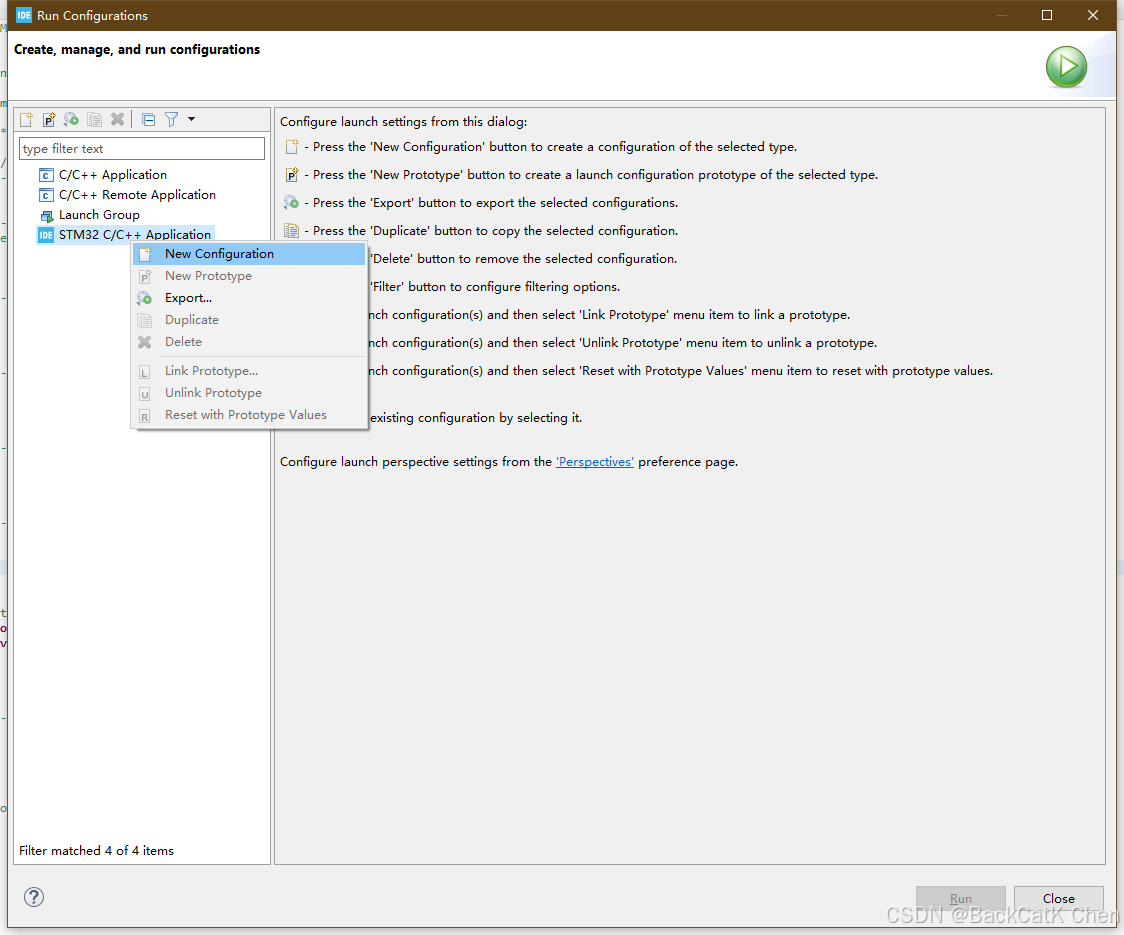

左侧选择STM32 Cortex C/C++ Application → 右键工程名 → New Configuration，新建配置；

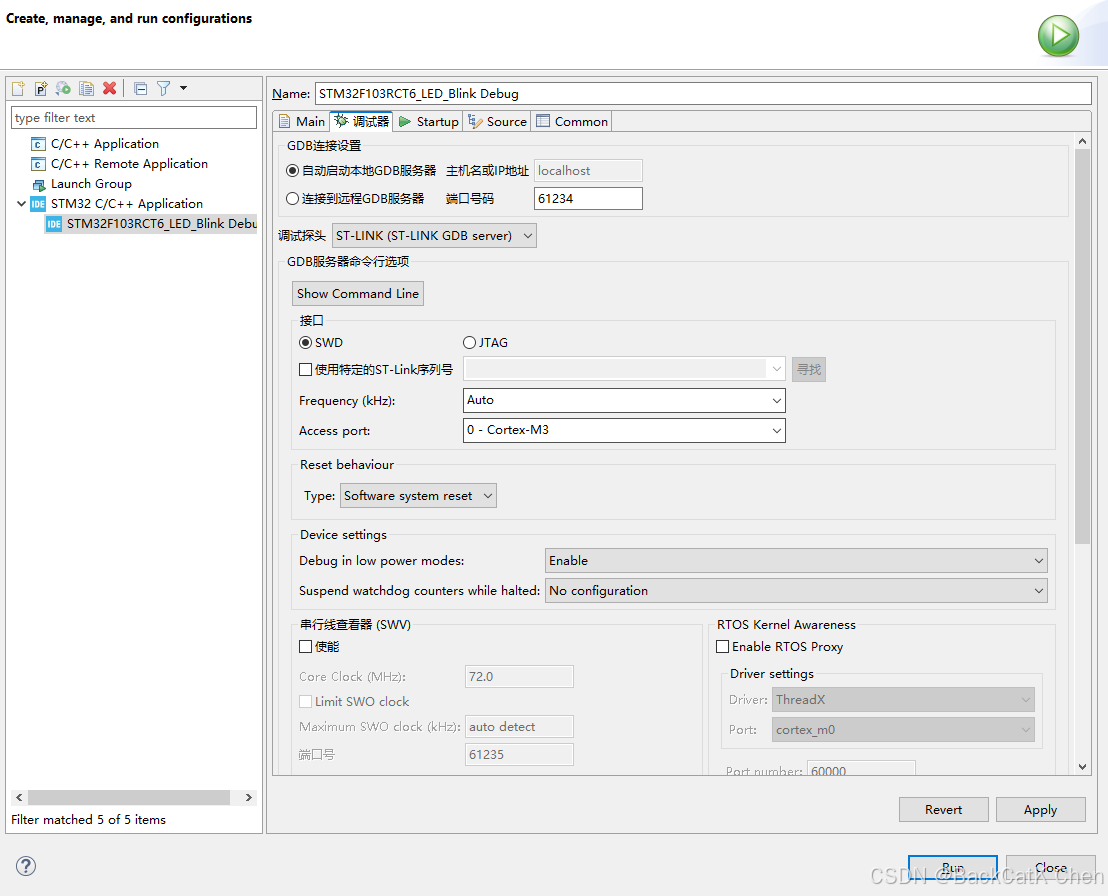

右侧切换到Debugger选项卡：
- Debug probe选择ST-Link (ST-LINK GDB server)；
- Interface选择SWD（必选，JTAG模式占用引脚多，新手不用）；
- Reset mode选择Software system reset（烧录后自动复位运行）；

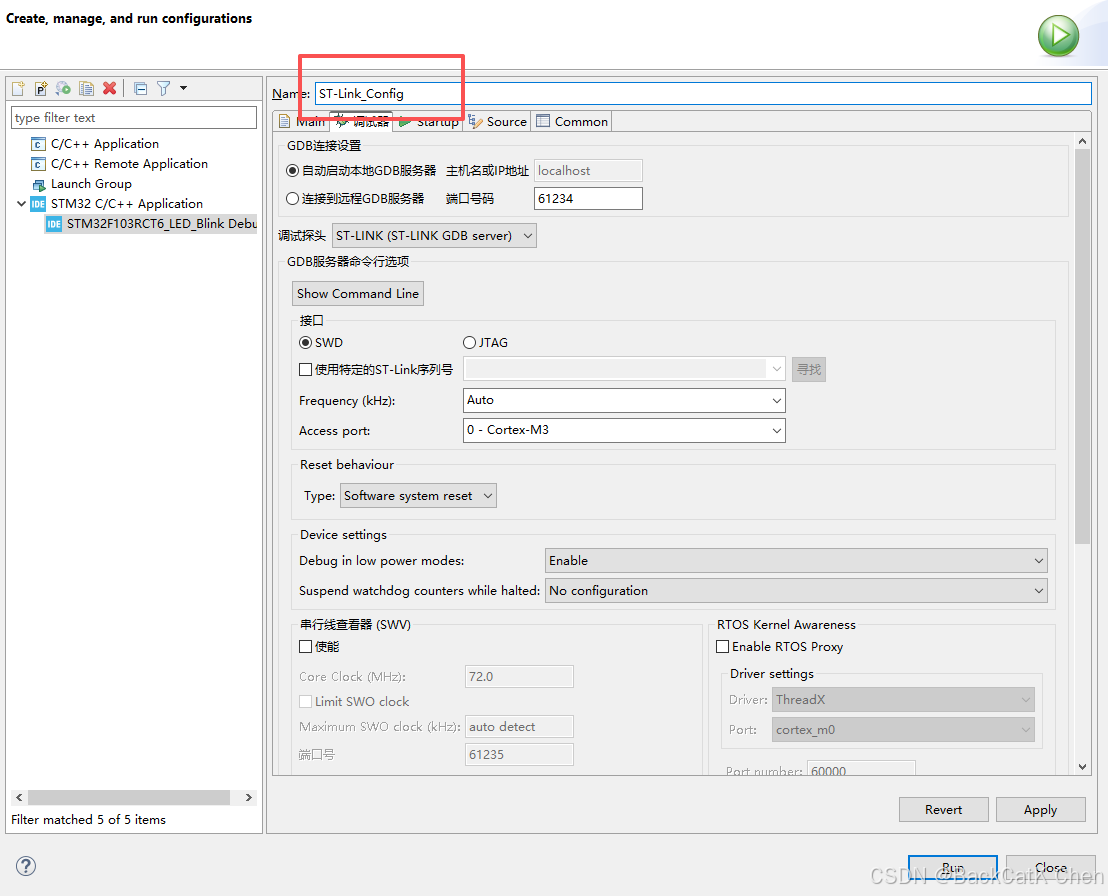

点击Apply保存，命名为ST-Link_Config（方便区分）。

步骤2：切换为J-Link调试器

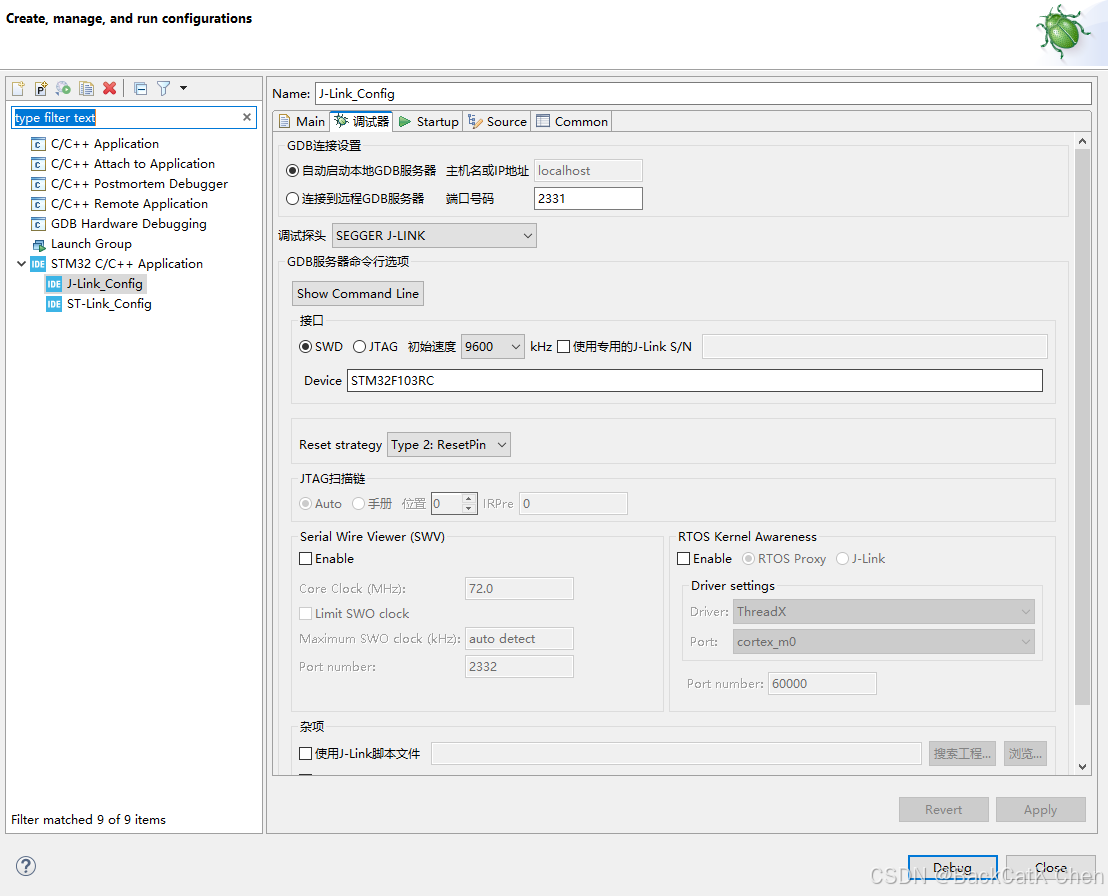

【对应截图15：J-Link调试配置界面】

仍在Run Configurations窗口，复制上述ST-Link配置（右键ST-Link_Config → Duplicate），命名为J-Link_Config；
切换到Debugger选项卡：
- Debug probe选择 SEGGER J-Link；
- Interface仍选择SWD；
- Device name填写芯片型号（如STM32F103RC，必须精准，否则识别失败）；
点击Apply保存配置。

步骤3：调试器切换使用

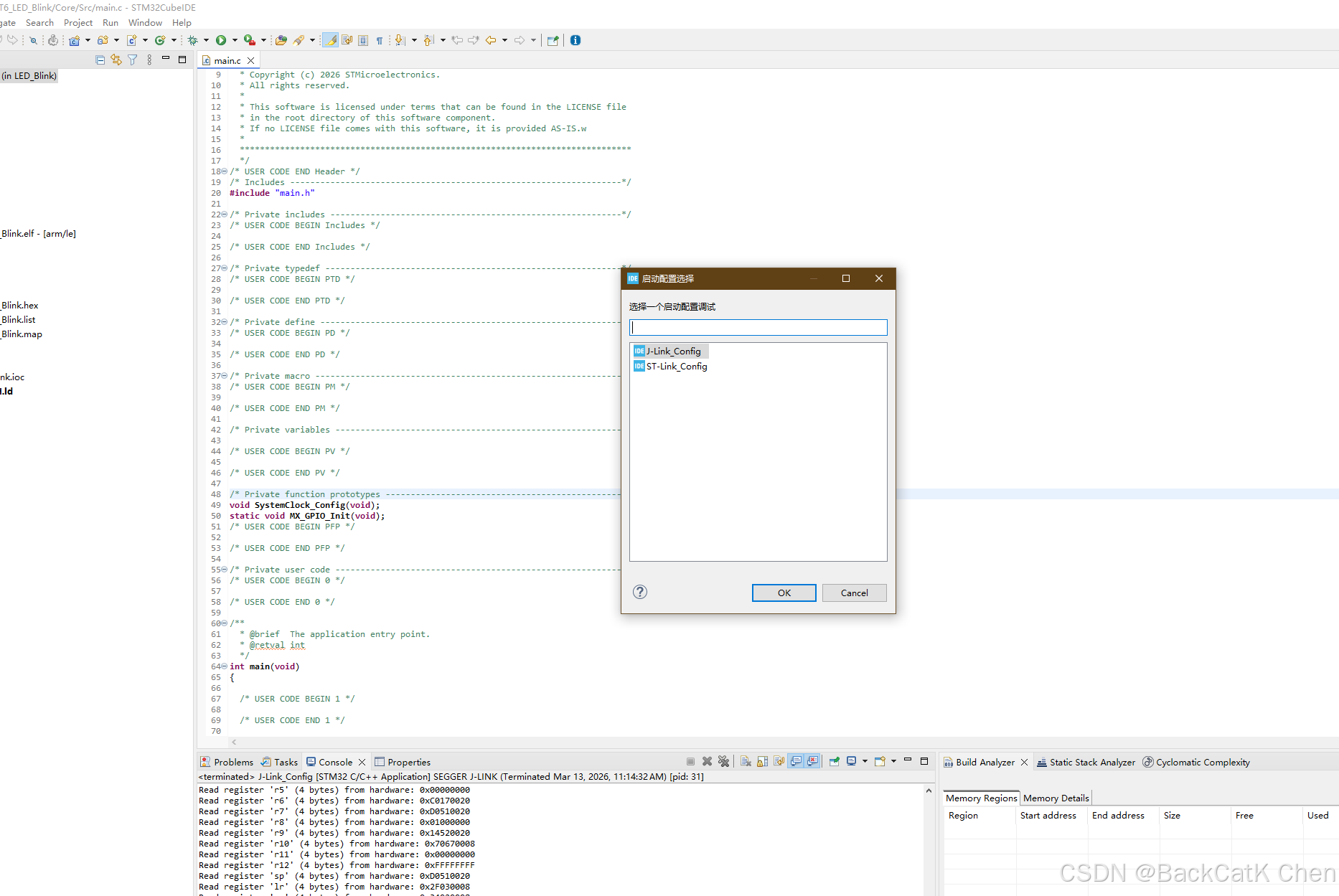

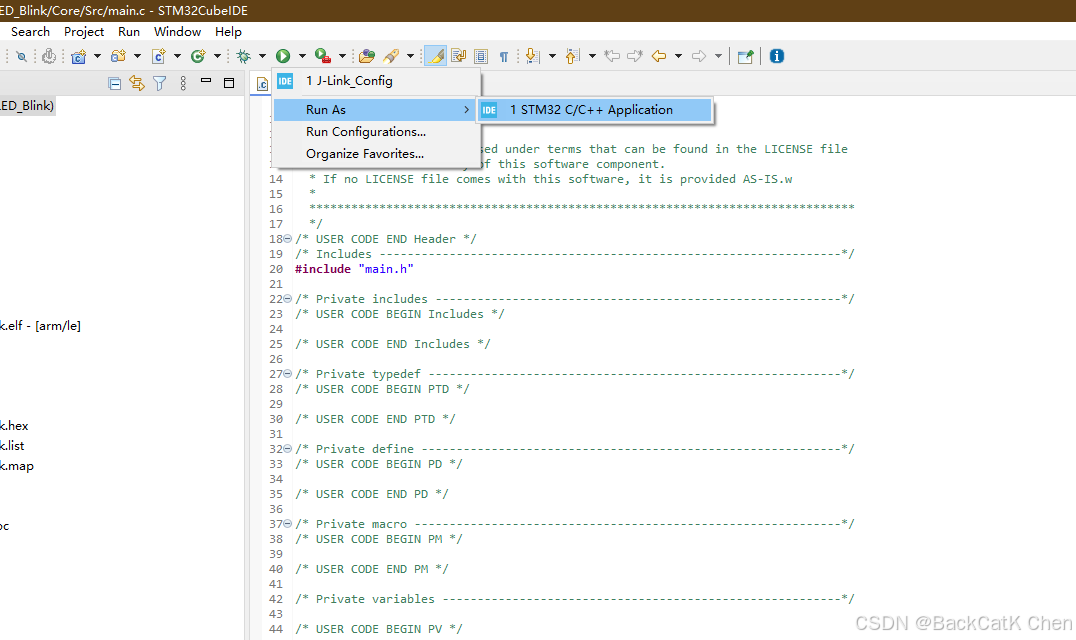

烧录时，点击顶部工具栏绿色播放图标旁的下拉箭头 ，选择对应的配置（ST-Link_Config/J-Link_Config）；
点击播放图标，软件自动识别对应调试器并烧录程序，无需重复接线（只需替换调试器硬件）。

五、LED闪烁点灯

完成工程、Hex、调试器配置后，编写优化版闪烁代码，解决基础版代码"难维护、改引脚要全改"的问题：

1. 闪烁核心原理

LED闪烁本质是**"电平翻转+延时"**：PA0引脚交替输出低电平（亮）、高电平（灭），中间加入固定时长延时，形成视觉上的闪烁效果。

优化版思路：用宏定义封装引脚和电平逻辑，代码可读性更高、更易维护。

2. 优化版闪烁代码编写（附截图）

【对应截图17：main.c文件代码编辑界面】

打开工程Core → Src → main.c文件，在/* USER CODE BEGIN Includes */下方添加宏定义（封装引脚和电平）：

c 复制代码

/* USER CODE BEGIN Includes */
// 封装LED引脚和电平逻辑，后期修改仅需改此处
#define LED1_PORT GPIOA
#define LED1_PIN  GPIO_PIN_0
#define LED1_ON   GPIO_PIN_RESET  // 低电平点亮
#define LED1_OFF  GPIO_PIN_SET    // 高电平熄灭
/* USER CODE END Includes */

在while(1)主循环中写入优化版闪烁代码：

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
  // 点亮LED
  HAL_GPIO_WritePin(LED1_PORT, LED1_PIN, LED1_ON);
  HAL_Delay(500);  // 延时500ms
  // 熄灭LED
  HAL_GPIO_WritePin(LED1_PORT, LED1_PIN, LED1_OFF);
  HAL_Delay(500);  // 延时500ms
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

⚠️ 关键说明：

宏定义LED1_ON/LED1_OFF对应硬件电路的点亮逻辑，若你的LED是高电平点亮，只需修改这两个宏定义；
HAL_Delay()是毫秒级延时函数，参数越大，闪烁越慢，例如改为1000则1秒亮、1秒灭。

六、实战验证（多调试器烧录+闪烁效果测试）

1. 编译烧录验证

点击顶部工具栏锤子图标（Build）重新编译工程，确保无报错；
选择任意调试器配置（ST-Link/J-Link），点击播放图标烧录程序；
烧录完成后，开发板PA0引脚的LED会以1秒为周期循环闪烁，验证成功。

STM32保姆级入门教程｜第3章：从新建工程到LED闪烁点灯

2. 手动烧录Hex文件（备用方案）

若调试器直接烧录失败，可手动烧录Hex文件：

ST-Link：使用ST-Link Utility软件，选择File → Open File导入Hex文件 → Program & Verify烧录；
J-Link：使用J-Flash软件，选择芯片型号 → 导入Hex文件 → Auto programming烧录。

七、常见问题排查（90%新手必踩的坑）

故障现象	排查优先级	解决方法
生成Hex文件后提示"文件为空"	1	1. 未勾选`Convert to Intel Hex file`；2. 工程编译有报错，需先解决编译错误；3. 自定义路径无写入权限（换默认路径）
切换J-Link后提示"Device not found"	1	1. 检查J-Link驱动是否安装成功；2. `Device name`填写错误（如STM32F103RC而非STM32F103RCT6）；3. SWD接线是否接反
切换调试器后烧录成功但LED不闪	2	1. 延时函数参数过小（如10ms，肉眼无法识别）；2. 宏定义电平逻辑与硬件不符；3. 芯片复位模式配置错误（改为`Software system reset`）
新建工程编译报错	2	1. 工程名/路径含中文/空格；2. 时钟树配置错误（HCLK超过芯片最大主频）；3. 固件包未完整安装

八、核心知识点总结

新建工程关键：必须配置SWD调试接口和时钟树，PA0引脚设为推挽输出模式，避免芯片锁死或功能异常；
Hex文件生成 ：STM32CubeIDE默认不生成Hex文件，需手动勾选Convert to Intel Hex file，自定义文件名/路径更便于管理；
调试器切换 ：同一工程可创建多个调试配置，ST-Link/J-Link核心区别是Debug probe选择和J-Link需填写精准的Device name；
LED闪烁优化：用宏定义封装引脚和电平逻辑，后期修改无需改动核心代码，提升可维护性。
