【k8s】K8s网络打通：CalicoBGP模式对接OpenWrt/FRR实战

0. 背景与痛点

默认情况下，Calico 采用 Node-to-Node Mesh 模式，Pod 流量在宿主机间通过 IPIP 或 VXLAN 封包传输。这导致了包头损耗，且集群外的设备（如手机、PC）无法直连 Pod IP。

本篇目标 ：通过 BGP 协议将 Pod 路由同步到核心路由器（OpenWrt），关闭 Mesh 冗余连接，实现内网全 VLAN 与 Pod 网段的 三层直连。

1. 环境信息

K8s Node (OMEN) : 192.168.1.15 (AS: 64512)
OpenWrt (FRR) : 192.168.1.1 (AS: 65001)
Pod CIDR : 10.244.x.x/26

2. K8s 侧配置：身份确立与策略下发

2.1 强制网卡绑定（避坑必做）

如果宿主机存在 WireGuard (sky) 等虚拟网卡，Calico 启动时可能误选 BGP 源 IP，导致邻居建立失败。必须强制绑定物理网卡：

bash 复制代码

kubectl set env daemonset/calico-node -n kube-system IP_AUTODETECTION_METHOD=interface=enp60s0

2.2 安装 calicoctl

操作 Calico 的 BGP 资源需要用到专门的客户端工具：

bash 复制代码

curl -L https://github.com/projectcalico/calico/releases/latest/download/calicoctl-linux-amd64 -o calicoctl
chmod +x calicoctl
sudo mv calicoctl /usr/local/bin/

2.3 关闭 Node-to-Node Mesh

这是架构优化的核心。关闭 Mesh 可以防止节点间建立冗余的蜘蛛网连接，让 OpenWrt 成为唯一的路由中枢（类似 Route Reflector 角色）。

bash 复制代码

# 修改默认 BGP 配置
calicoctl patch bgpconfig default -p '{"spec": {"nodeToNodeMeshEnabled": false, "asNumber": 64512}}' --allow-version-mismatch

2.4 定义 BGP Peer

告诉 Calico 寻找上游路由器：

yaml 复制代码

# bgp-to-openwrt.yaml
apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: peer-with-openwrt
spec:
  peerIP: 192.168.1.1
  asNumber: 65001

calicoctl apply -f bgp-to-openwrt.yaml --allow-version-mismatch

3. OpenWrt 侧配置：FRR 路由交换

3.1 基础 BGP 进程配置

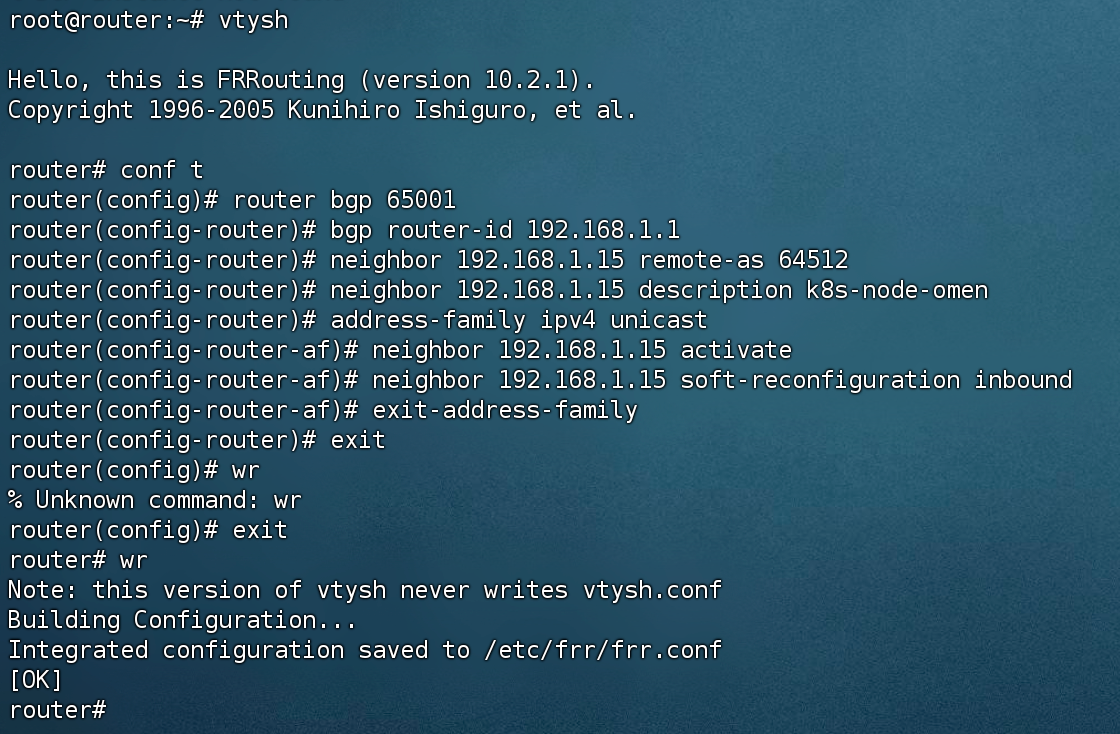

在 OpenWrt 中通过 vtysh 开启 BGP 进程。注意 Router ID 必须唯一：

bash 复制代码

vtysh
conf t
router bgp 65001
 bgp router-id 192.168.1.1
 neighbor 192.168.1.15 remote-as 64512
 neighbor 192.168.1.15 description k8s-node-omen
 address-family ipv4 unicast
  neighbor 192.168.1.15 activate
  neighbor 192.168.1.15 soft-reconfiguration inbound
 exit-address-family

3.2 解除 Policy 锁定（核心点）

FRR 默认为了安全会阻断未经定义的路由交换。必须创建一个 route-map 并应用到邻居上：

bash 复制代码

# 定义一个允许所有的策略
route-map ALLOW-ALL permit 10

# 进入地址族，将策略应用在入站和出站
router bgp 65001
 address-family ipv4 unicast
  neighbor 192.168.1.15 route-map ALLOW-ALL in
  neighbor 192.168.1.15 route-map ALLOW-ALL out
exit
wr

4. 验证与总结

状态检查

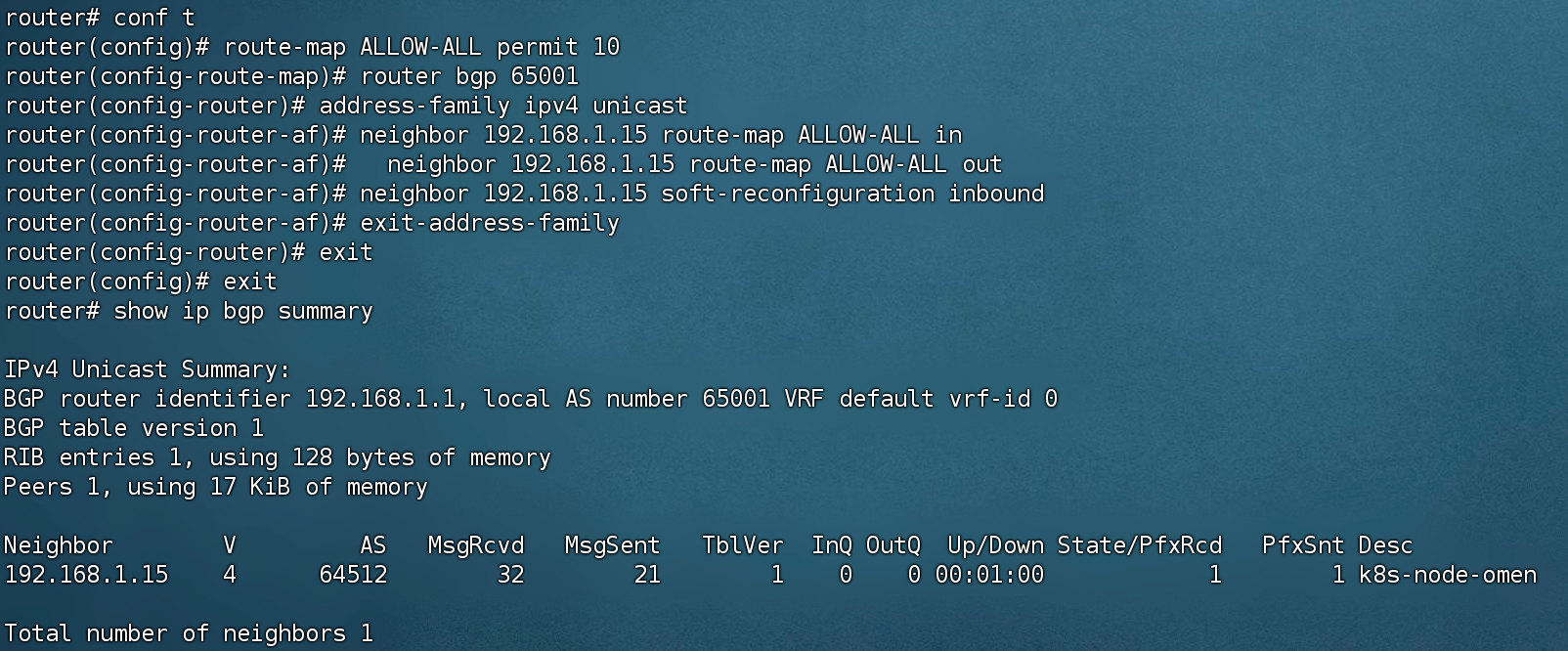

在 OpenWrt 执行 show ip bgp summary，观察 State/PfxRcd 列：

Active: 连接失败。通常是身份（Source IP）没对上，检查 Calico 端的 IP 探测。
(Policy): 已连接但无数据。说明 route-map 没配对或没生效。
数字 (e.g., 1) : 成功！ 已从 OMEN 节点收到了 1 条路由。

结果展示

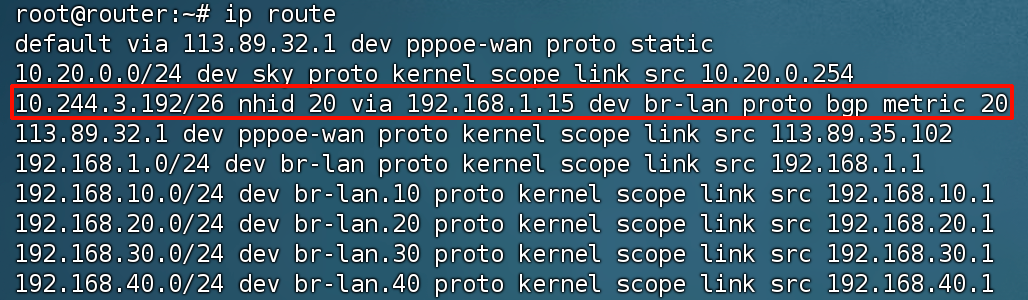

查看 OpenWrt 内核路由表：
root@router:~# ip route | grep 10.244
10.244.3.192/26 via 192.168.1.15 dev br-lan proto bgp

此时，局域网内的其他 VLAN（如 192.168.10.x）只需通过该路由表即可直连 Pod。

5. 常见问题复盘

WireGuard 干扰 ：停止 wg-quick 可能还不够，必须在 Calico 的 DaemonSet 环境变量中明确指定 IP_AUTODETECTION_METHOD。
Mesh 状态 ：如果不关闭 nodeToNodeMeshEnabled，集群内部依然会保留大量 IPIP 隧道连接，增加系统负担。
防火墙 ：OpenWrt 的 Forward 链必须允许 lan 区域到 lan 区域（或指定 VLAN 到 br-lan）的转发。
如果你有多个节点，只需在路由器侧增加 neighbor 配置即可。
