LED点阵8*8驱动开发笔记（Ai8051U单片机）
一、开发环境与硬件基础
- 单片机型号：Ai8051U-32Bit
- 开发工具：AiCube（图形化配置）、Keil（代码编程）、PCtoLCD2002（字模生成）

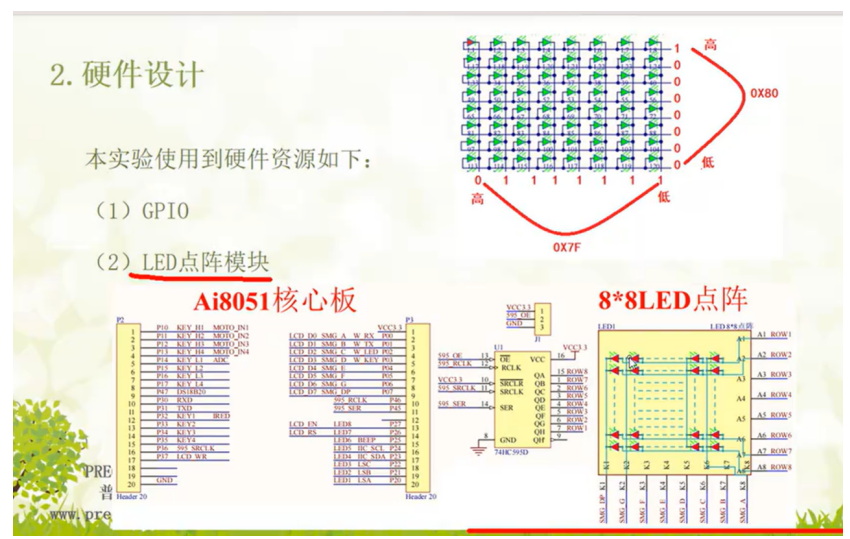

- 核心外设：LED点阵8*8、移位寄存器（74HC595）
二、AiCube图形化配置

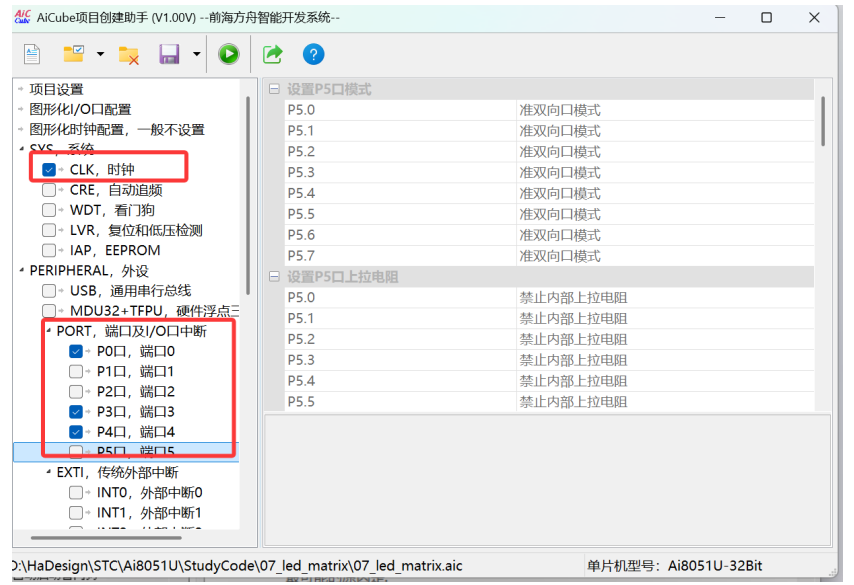

2.1 全局端口配置，开系统时钟

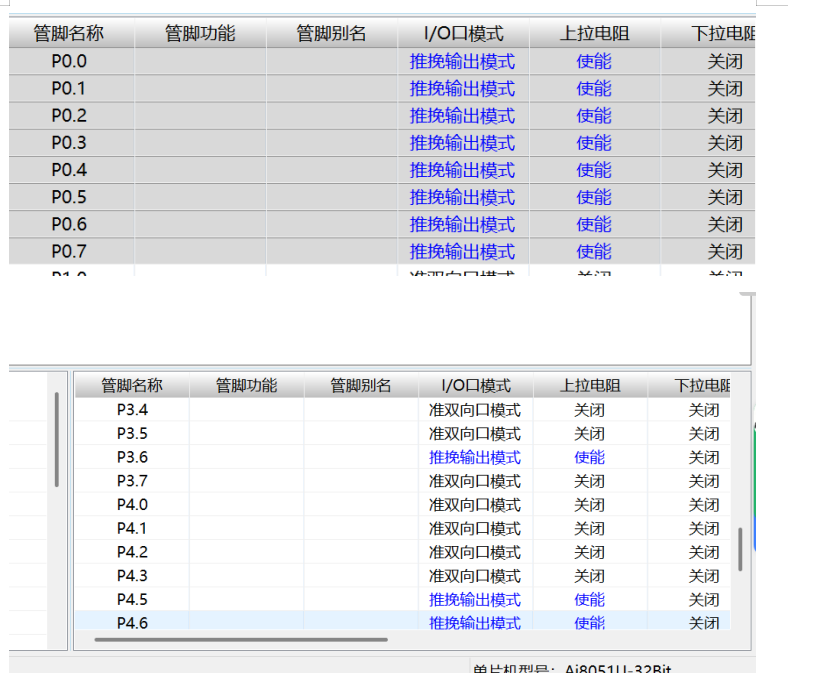

2.2 功能管脚配置（核心驱动管脚）
三、Keil代码编程（C语言）
工程文件结构：led_matrix.h（头文件，宏定义/函数声明）、led_matrix.c（源文件，驱动实现）、main.c（主函数，业务逻辑）
3.1 头文件：led_matrix.h
c
#ifndef __LED_MATRIX_H
#define __LED_MATRIX_H
// 头文件包含
#include "config.h"
// 移位寄存器管脚宏定义（映射AiCube配置的物理管脚）
#define SER P45 // 串行数据输入管脚
#define SRCLK P46 // 移位时钟管脚
#define RCLK P36 // 锁存时钟管脚
// LED点阵列端口宏定义
#define LED_MATRIX_COL_PORT P0
// 函数声明
void Led_Matrix_Row_Write_Data(u8 dat); // 点阵行数据写入（移位输出）
void Led_Matrix_Col_Write_Data(u8 dat); // 点阵列数据写入（端口直驱）
#endif3.2 源文件：led_matrix.c
c
#include "led_matrix.h"
/**
* @brief LED点阵行数据写入函数（基于74HC595移位寄存器）
* @param dat: 要写入的8位行数据，每1位对应点阵1个行LED的亮灭（1-亮/0-灭，可根据硬件调整）
* @retval 无
* @note 从最高位开始逐位移位，通过SER输入、SRCLK提供移位时钟、RCLK锁存输出
*/
void Led_Matrix_Row_Write_Data(u8 dat)
{
u8 i; // 循环变量，遍历8位数据
const u8 DELAY_US = 1; // 时钟延时时间，统一定义便于修改（适配硬件时序）
// 循环8次，将8位数据逐位移入74HC595
for(i = 0; i < 8; i++)
{
SER = (dat >> 7); // 取出数据最高位，赋值给串行数据输入管脚
dat <<= 1; // 数据左移1位，将次高位变为新的最高位，准备下一次移位
// 产生移位时钟下降沿+上升沿，触发74HC595接收1位数据
SRCLK = 0;
delay_us(DELAY_US);
SRCLK = 1;
delay_us(DELAY_US);
}
// 产生锁存时钟下降沿+上升沿，将移位寄存器中暂存的8位数据锁存到输出端，更新点阵行显示
RCLK = 0;
delay_us(DELAY_US);
RCLK = 1;
delay_us(DELAY_US);
}
/**
* @brief LED点阵列数据写入函数（端口直接驱动）
* @param dat: 要写入的8位列数据，每1位对应点阵1个列LED的选通（0-选通/1-关闭，可根据硬件调整）
* @retval 无
* @note 直接通过IO口端口赋值，无需移位，适用于列控制无移位寄存器的硬件方案
*/
void Led_Matrix_Col_Write_Data(u8 dat)
{
LED_MATRIX_COL_PORT = dat; // 列数据直接写入对应控制端口
}3.3 主函数：main.c
c
// AiCube自动包含：stdio.h、intrins.h、ai_usb.h等基础头文件
#include "config.h" // AiCube自动生成的系统配置头文件
#include "led_matrix.h" // 引入LED点阵驱动头文件
// <<AICUBE_USER_GLOBAL_DEFINE_BEGIN>>
// 此处可添加用户全局变量、宏定义、额外函数声明
// <<AICUBE_USER_GLOBAL_DEFINE_END>>
/**
* @brief 项目主函数（程序入口）
* @param 无
* @retval 无
* @note 遵循AiCube代码规范，预留用户代码段注释标记
*/
void main(void)
{
// <<AICUBE_USER_MAIN_INITIAL_BEGIN>>
// 用户初始化代码段（可添加外设、中断等初始化）
// <<AICUBE_USER_MAIN_INITIAL_END>>
SYS_Init(); // AiCube自动生成的系统初始化函数（时钟、端口等）
// <<AICUBE_USER_MAIN_CODE_BEGIN>>
// 主函数中仅运行一次的代码：初始化点阵显示（点亮左上角第一个灯）
Led_Matrix_Row_Write_Data(0x80); // 行数据0x80=1000 0000，选通第一行
Led_Matrix_Col_Write_Data(0x7f); // 列数据0x7f=0111 1111，选通第一列
// <<AICUBE_USER_MAIN_CODE_END>>
// 死循环：主程序循环体
while(1)
{
// <<AICUBE_USER_MAIN_LOOP_BEGIN>>
// 此处可添加点阵动态显示代码（如字符、动画循环）
// <<AICUBE_USER_MAIN_LOOP_END>>
}
}四、实验现象

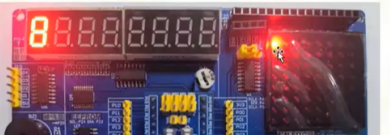

将程序编译后下载至Ai8051U目标板，运行后LED点阵左上角第一个灯被点亮 ，验证行、列驱动逻辑及硬件接线正常。
五、PCtoLCD2002工具使用（8*8点阵字模生成）

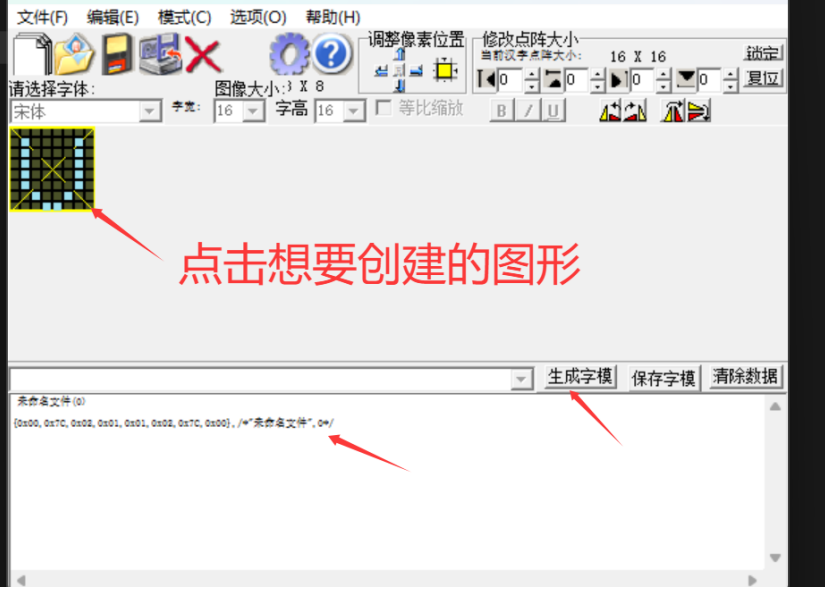

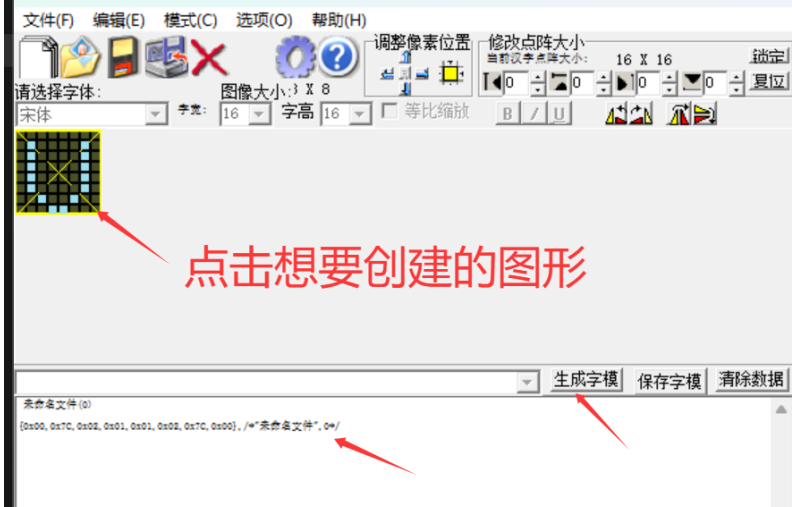

用于生成自定义图形/字符的8*8点阵字模，直接供Led_Matrix_Row_Write_Data函数调用，步骤如下：

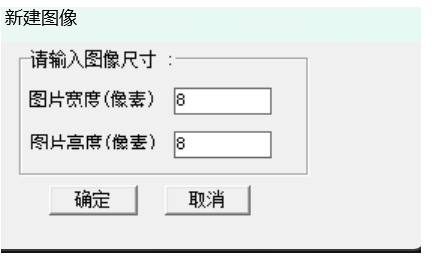

5.1 新建8*8点阵BMP图像

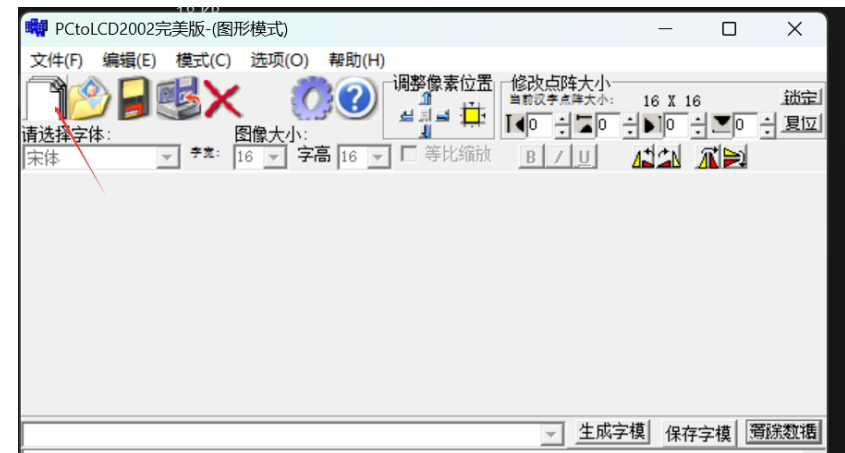

- 点击「文件」-「新建图像」，输入尺寸：宽度8像素、高度8像素 ，点击确定。

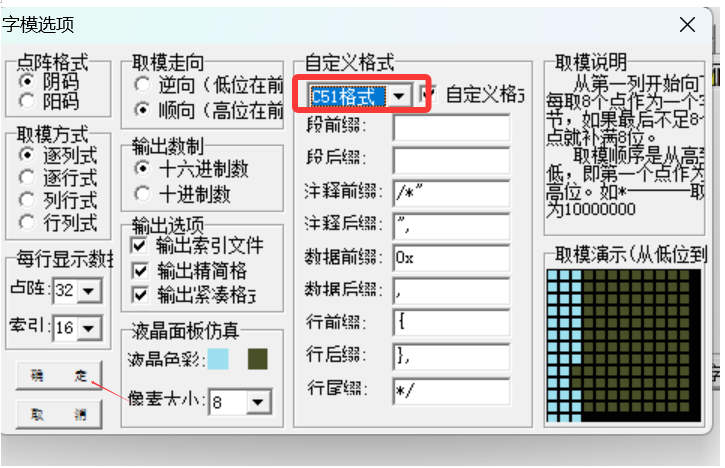

5.2 新建8*8点阵BMP图像字模参数配置

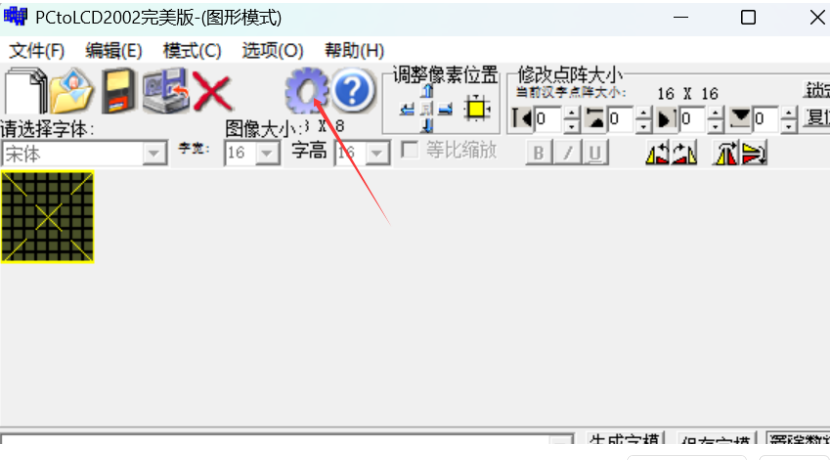

点击「选项」-「字模选项」，按以下参数设置）：
