今天来分享一下我自己开发的软件，完成模型处理全流程的记录～从模型导入到开挖量统计，所有核心功能都是我自己实现的，全程围绕交线计算 - 曲线重建 - 曲线曲面切割 - 模型融合 - 计算处理 - 开挖量统计六个核心环节展开，步骤一步步记下来，方便自己后续复盘，也给有需要的朋友做个参考。
一、模型导入：先把基础数据准备好

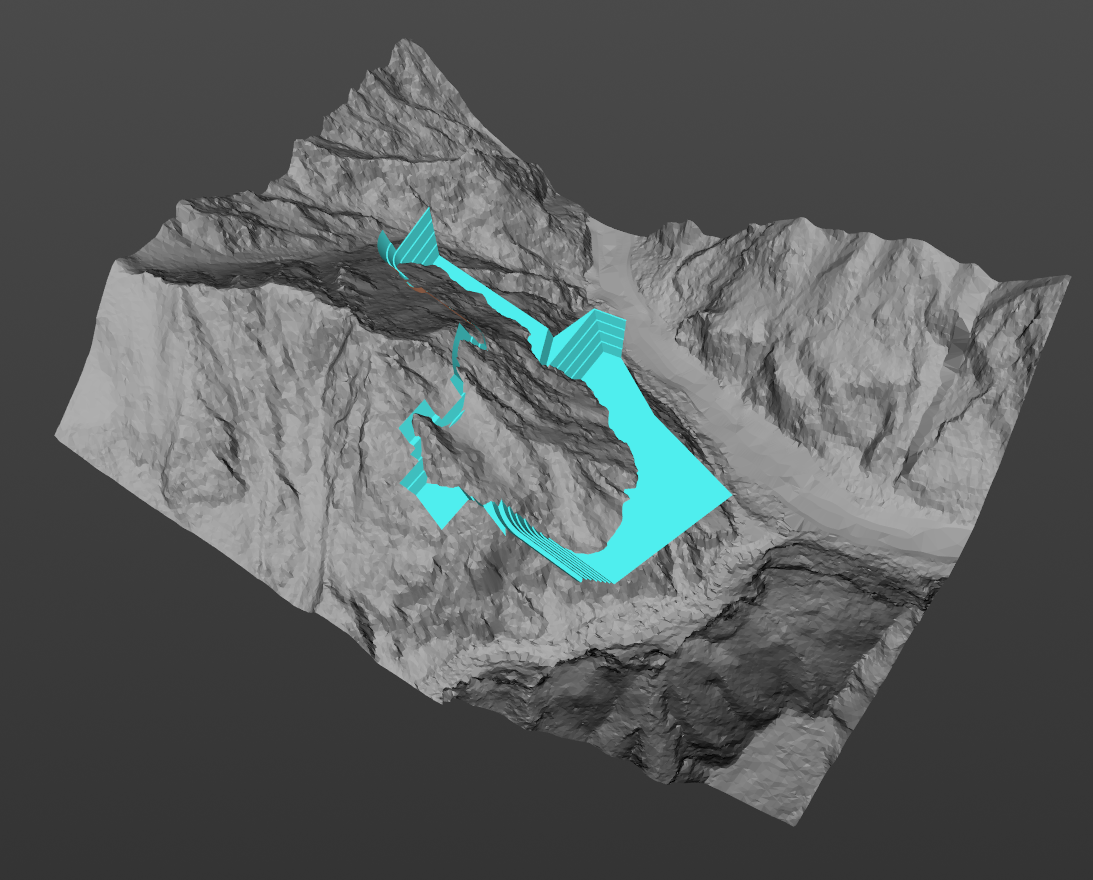

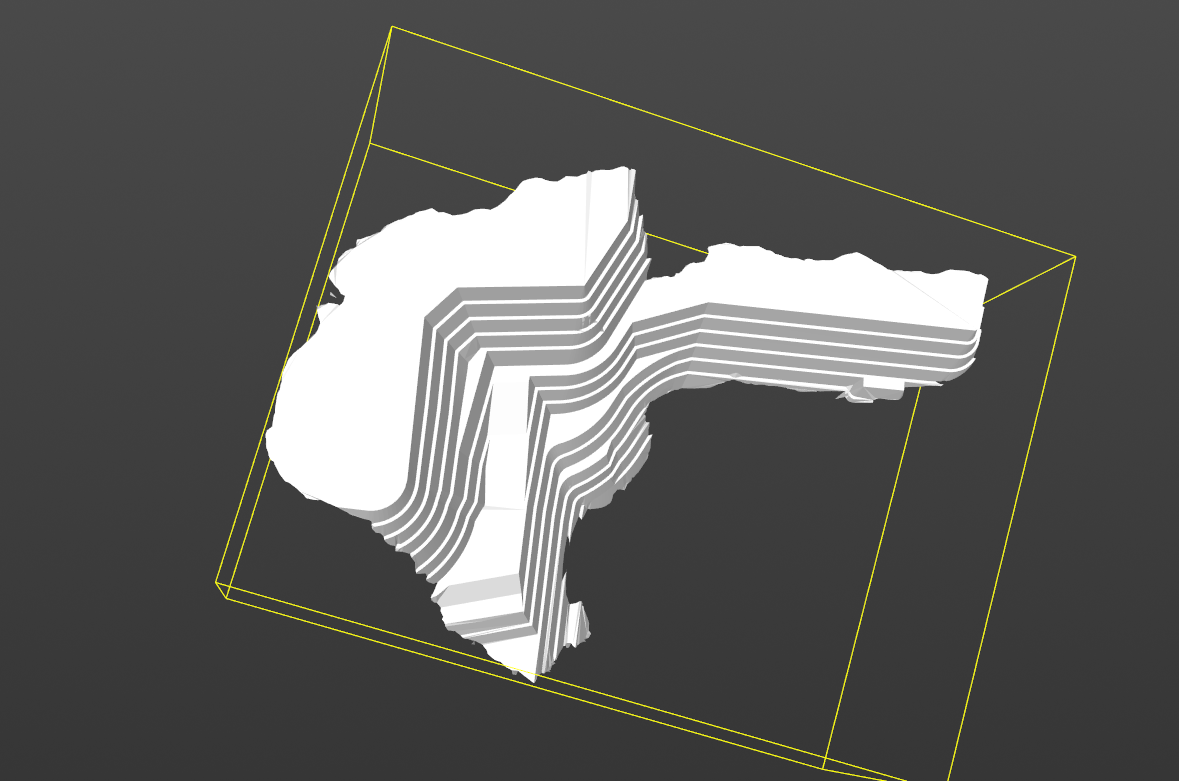

第一步很简单，就是导入两个核心模型 ------ 开挖模型和倾斜模型。重点是确保两个模型都导入完整，没有数据缺失，这样后续算交线、做切割才够准确，算是给整个流程打好基础。

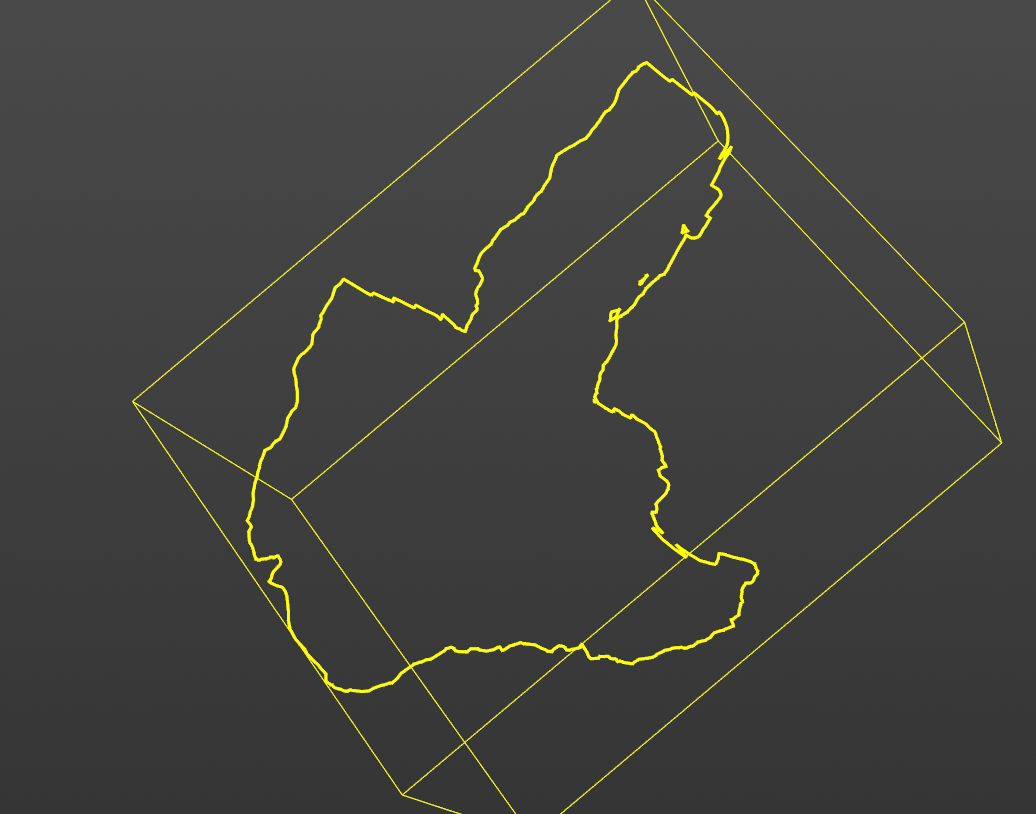

二、交线计算与曲线重建：核心步骤来啦
模型导入完成后，接下来就进入核心操作：计算两个模型的交线，然后完成曲线重建。这一步很关键，直接影响后面的切割效果，具体操作拆成细节说更清楚：

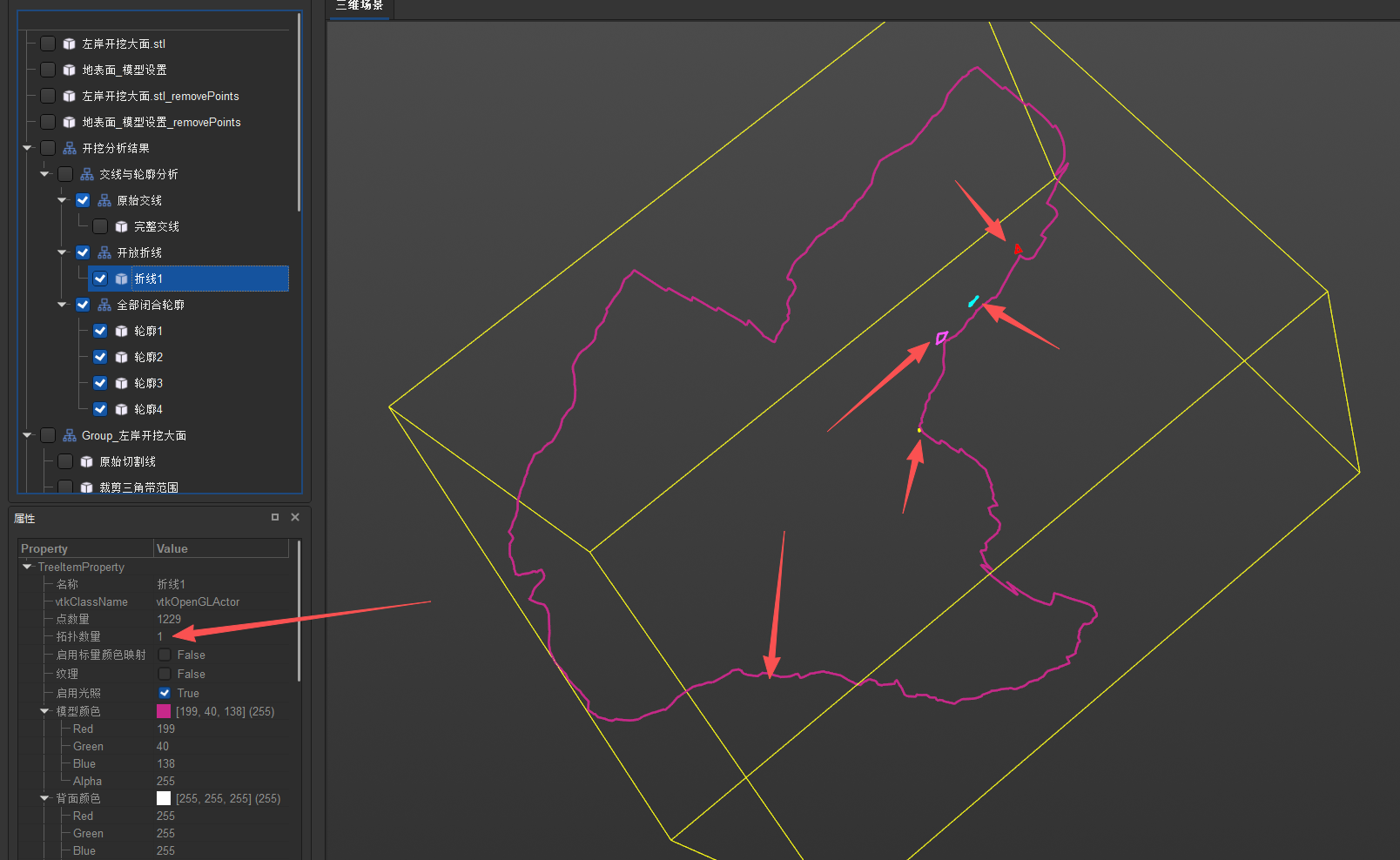

2.1 拓扑数据整理与优化

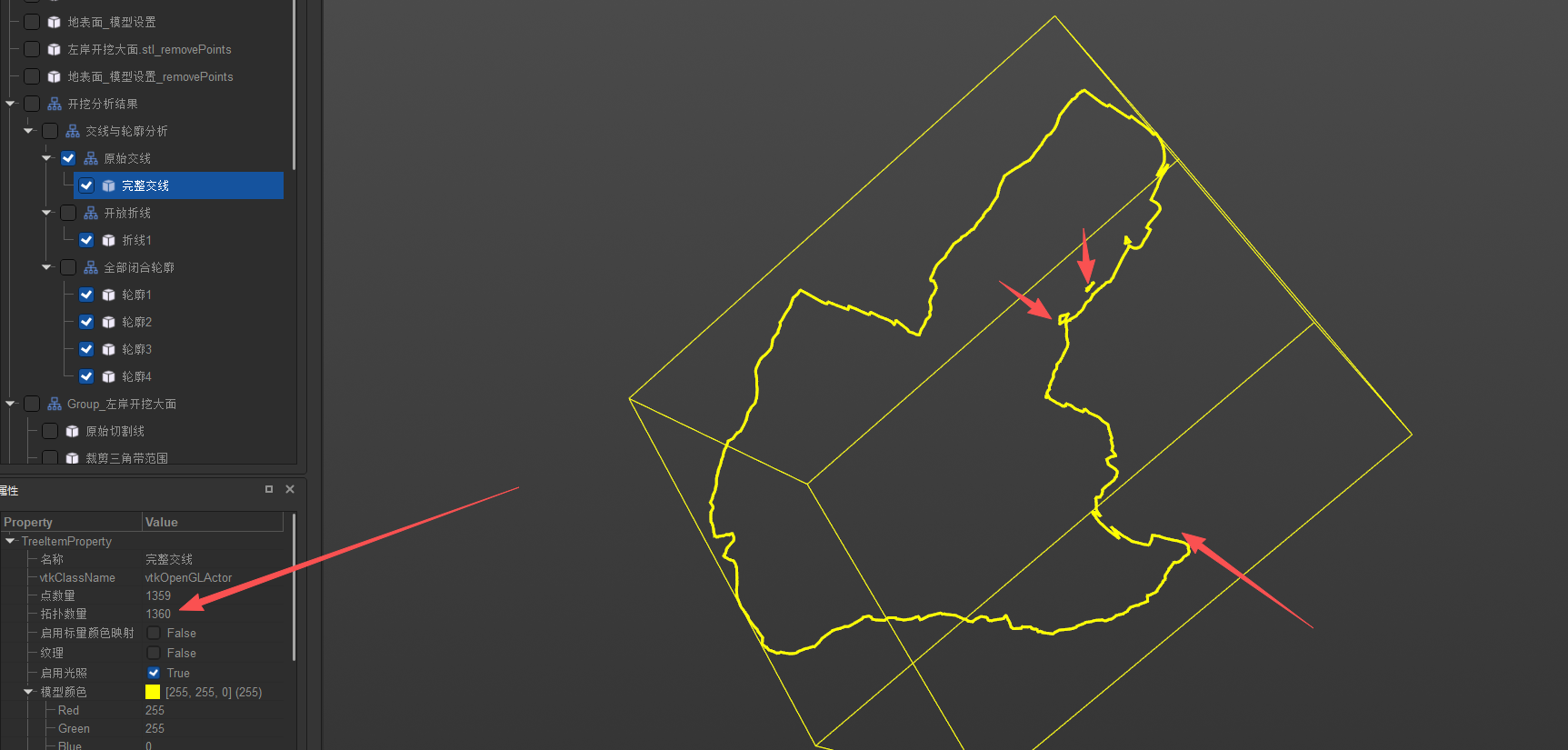

一开始有 1360 个原始拓扑结构，我通过自己写的功能，把每个可能的闭环区域都提取出来，再把原本杂乱无章的无序数据，整理成拓扑单一的有序数据。这样做就是为了后续切割更顺畅，避免数据混乱导致出错，算是提前排坑啦。
2.1.1 有序数据输出
最后输出的是拓扑为 1 的有序数据，用这个数据来做曲线重建，能保证重建出来的曲线既准确又规范，后续操作也能更省心。

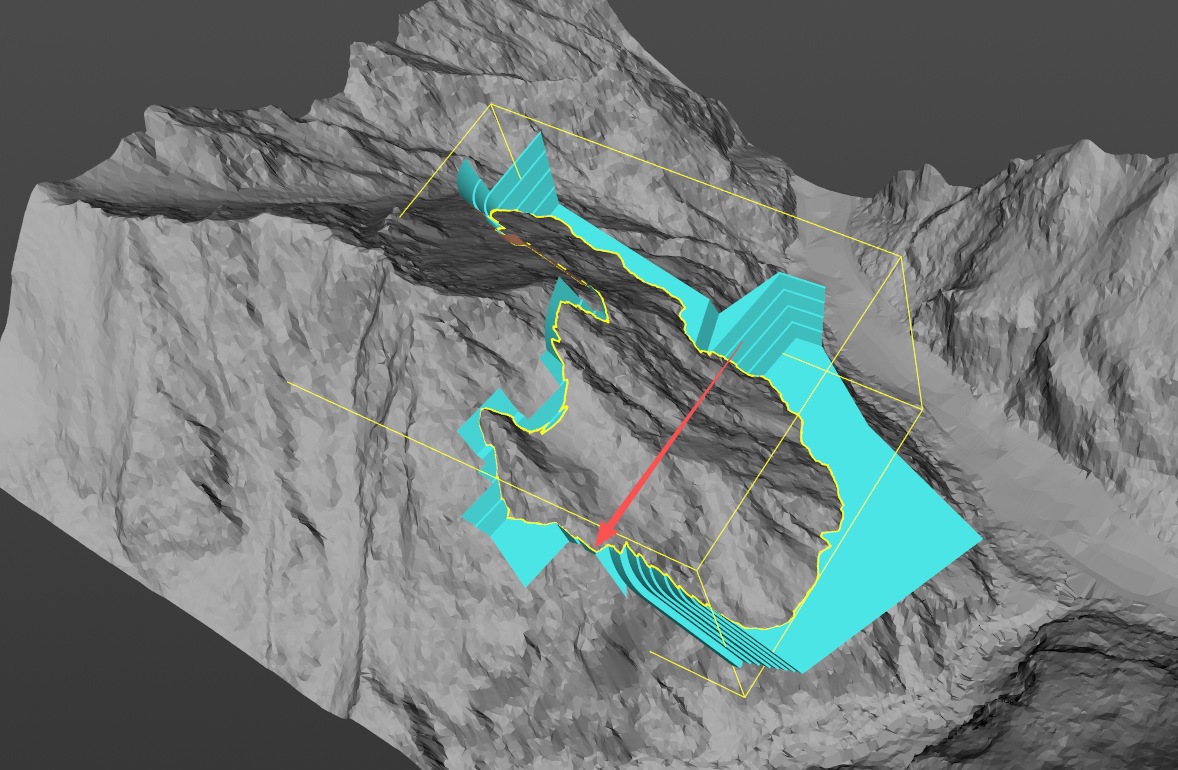

三、基于重建曲线，切割两个模型
有了重建好的曲线，就可以以此为基准，分别切割倾斜模型和开挖模型，把两个模型各自分成两部分，具体切割结果如下：
3.1 倾斜模型（坡面）切割结果
把倾斜模型（坡面）切割后，可得到三部分：

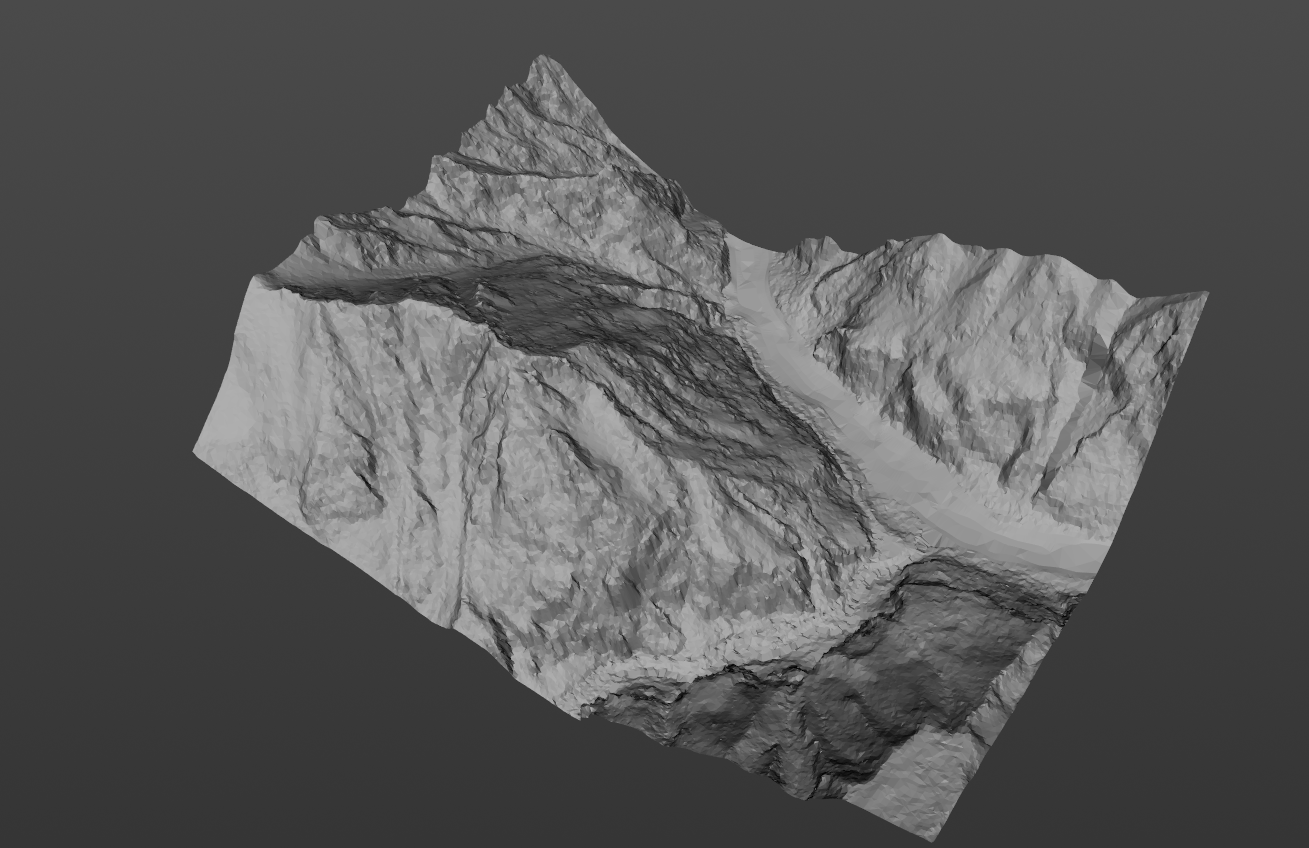

3.1.1 模型整体
切割前的完整倾斜模型，留着做对比验证，确保切割时未损坏原始模型数据。

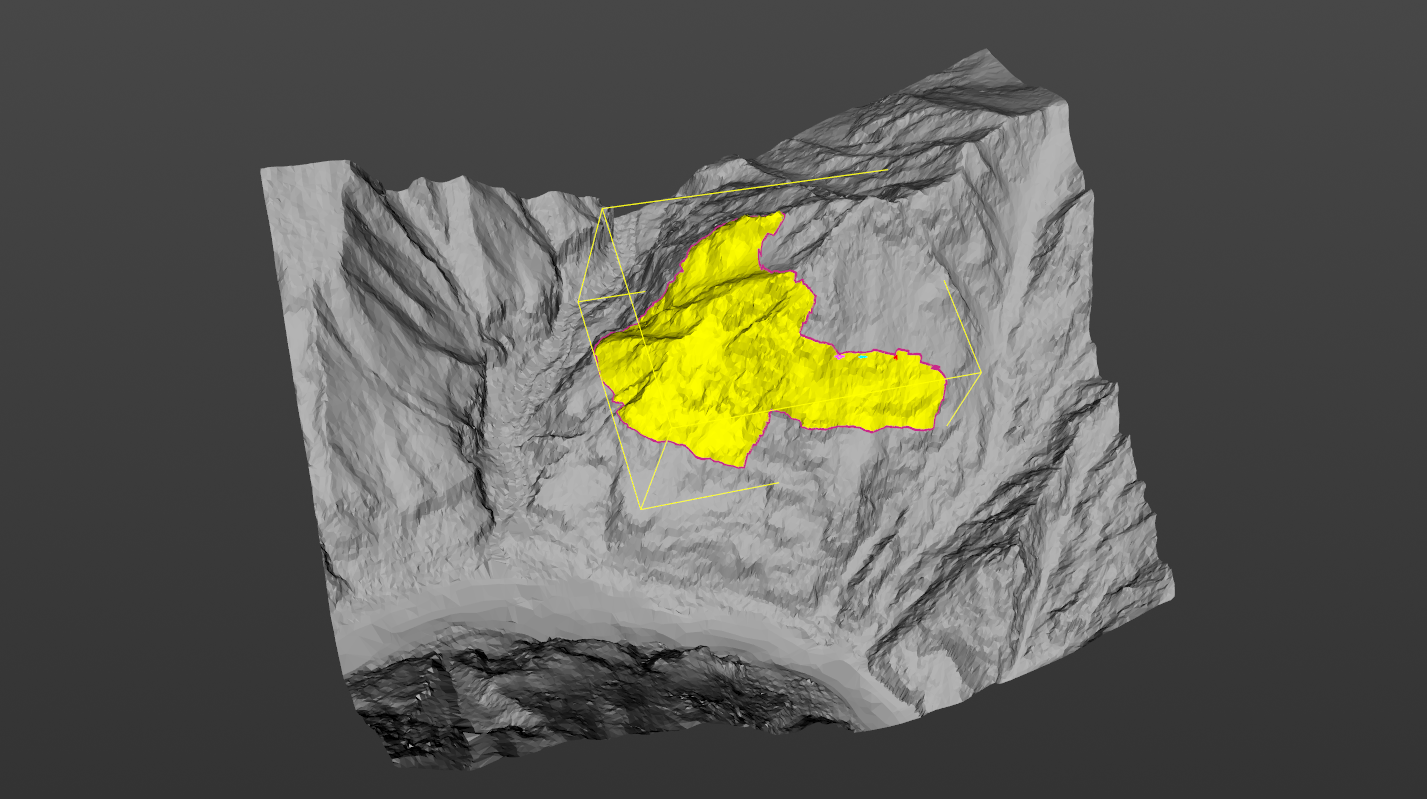

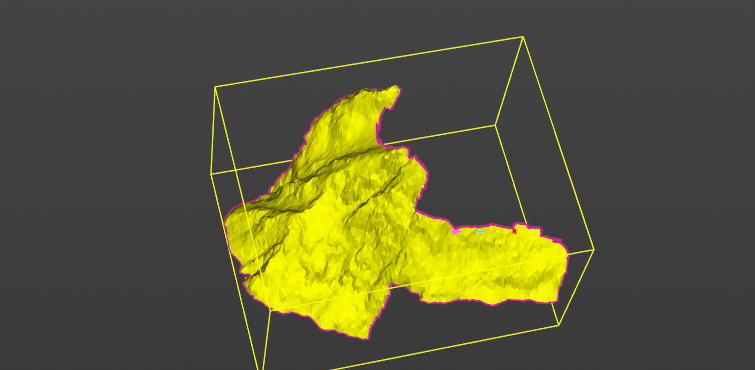

3.1.2 模型内部
切割后在重建曲线内侧的部分，后续用于模型融合，是核心组件之一。

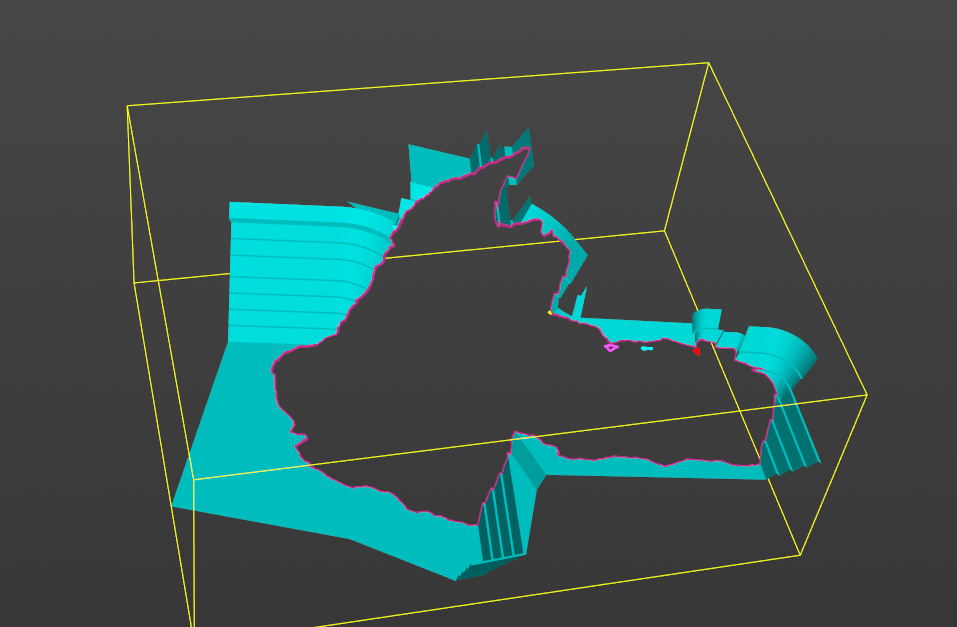

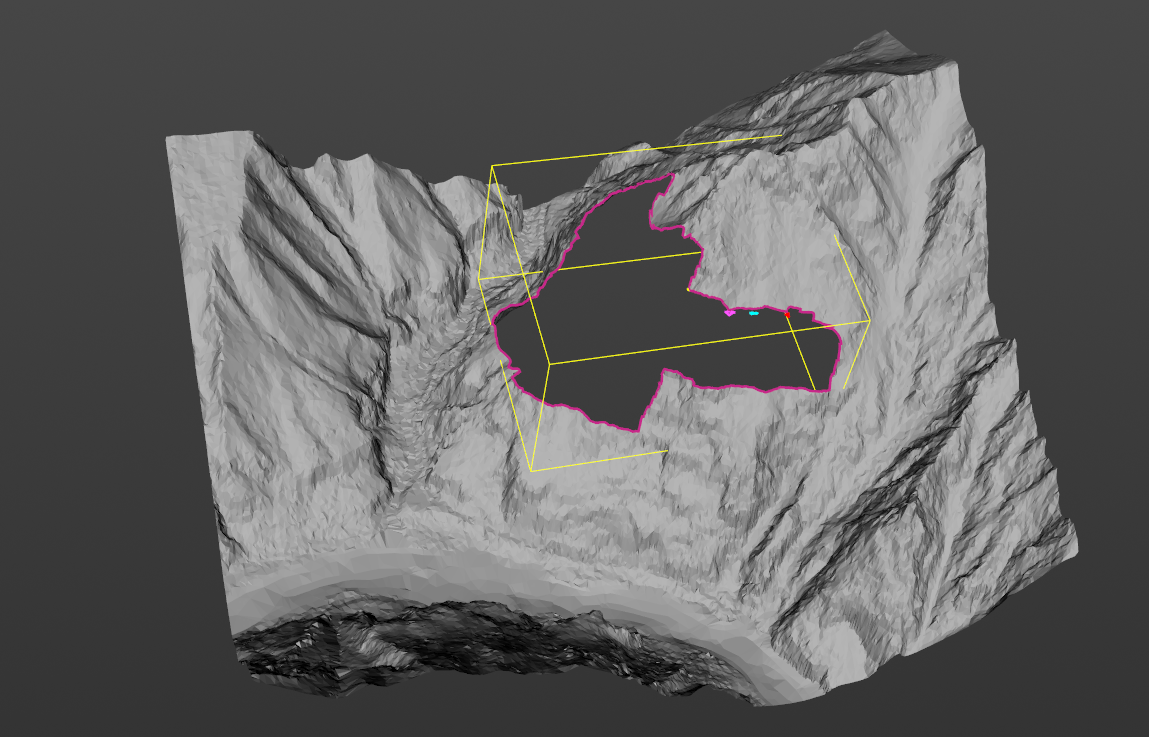

3.1.3 模型外部
切割后在重建曲线外侧的部分，后续与开挖模型的内部部分配合完成融合。

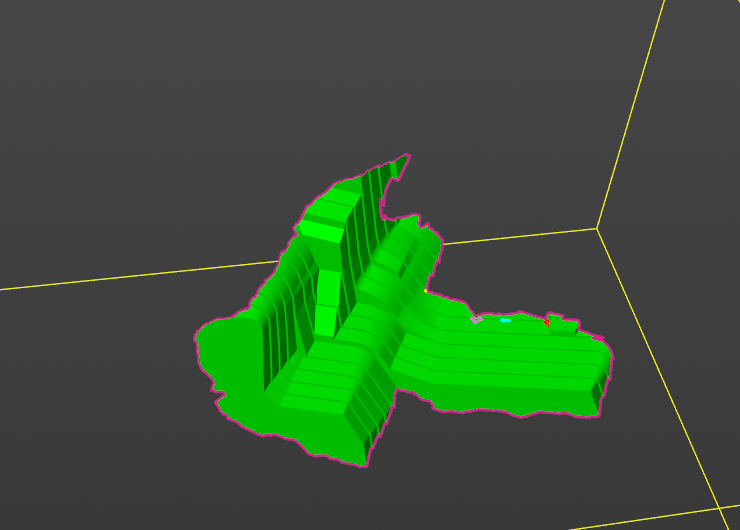

3.2 开挖模型切割结果
用相同的重建曲线切割开挖模型，同样分为内部和外部两部分，为后续模型组合、融合做准备。
四、模型组合与数据融合：把切割后的部分整合起来
切割完成后，将两类模型的切割部分分类组合，同时通过自研功能清理、合并数据，去除冗余信息、修复数据偏差，保证融合后模型完整准确。主要有两种组合方式：

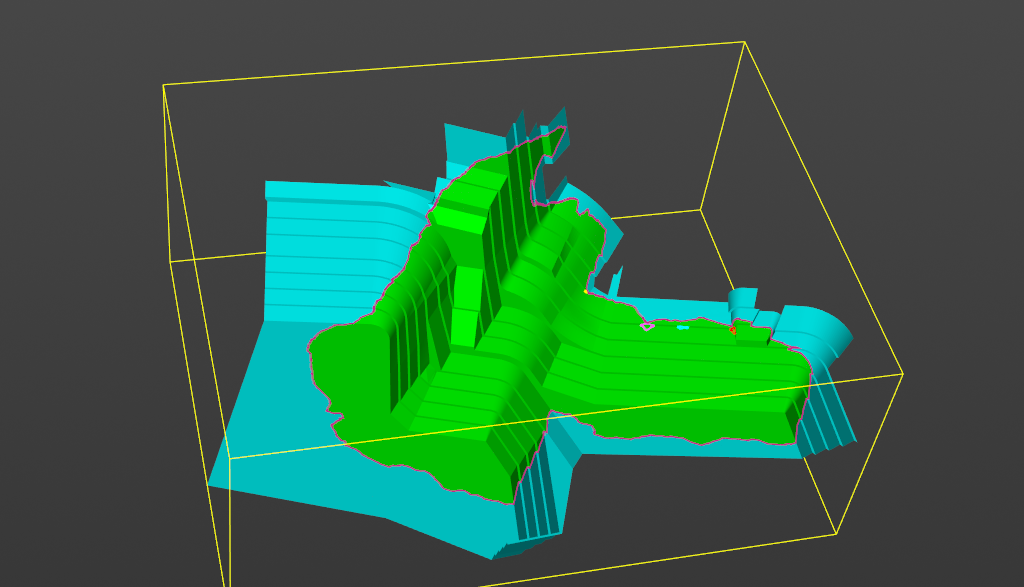

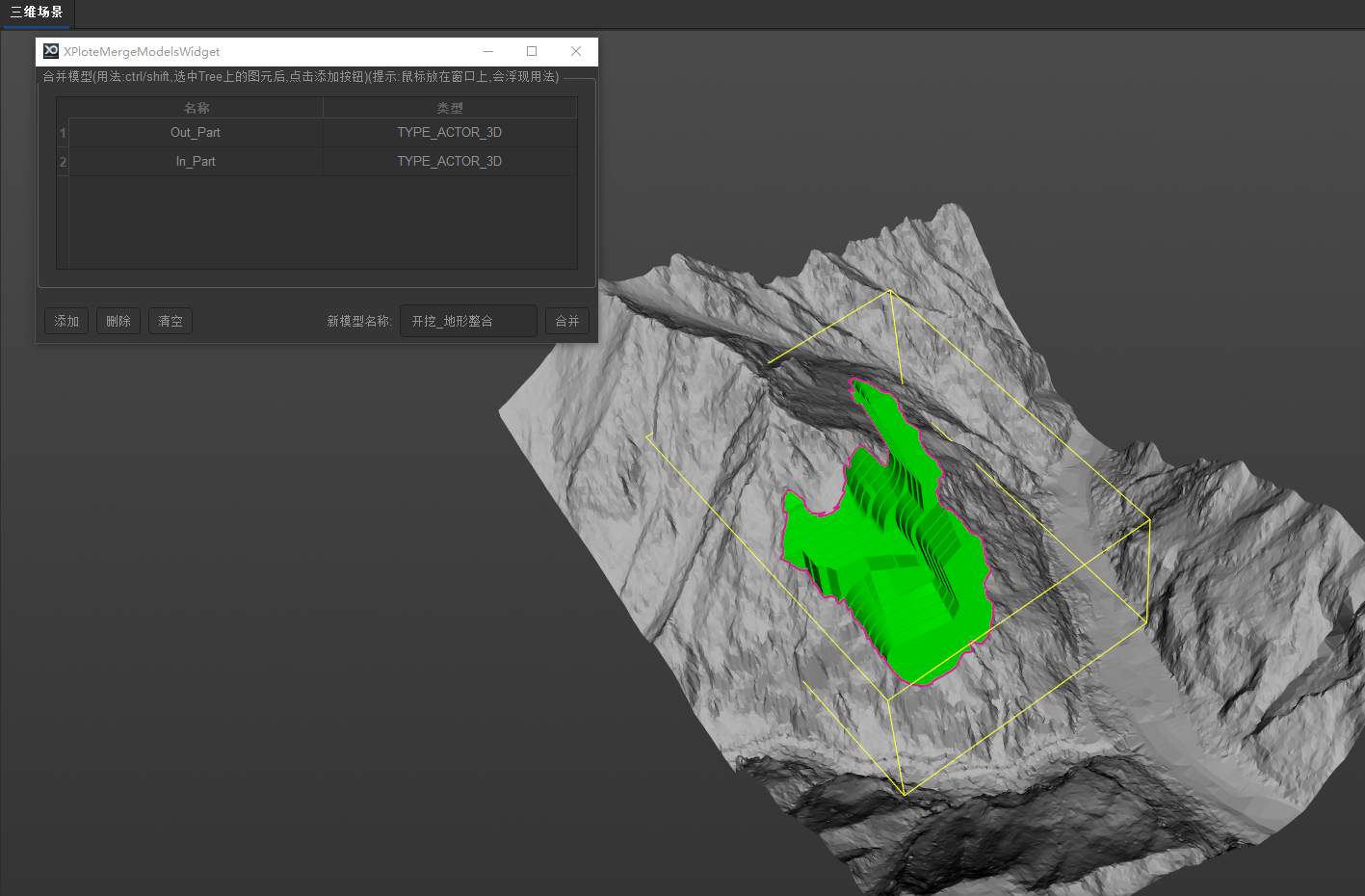

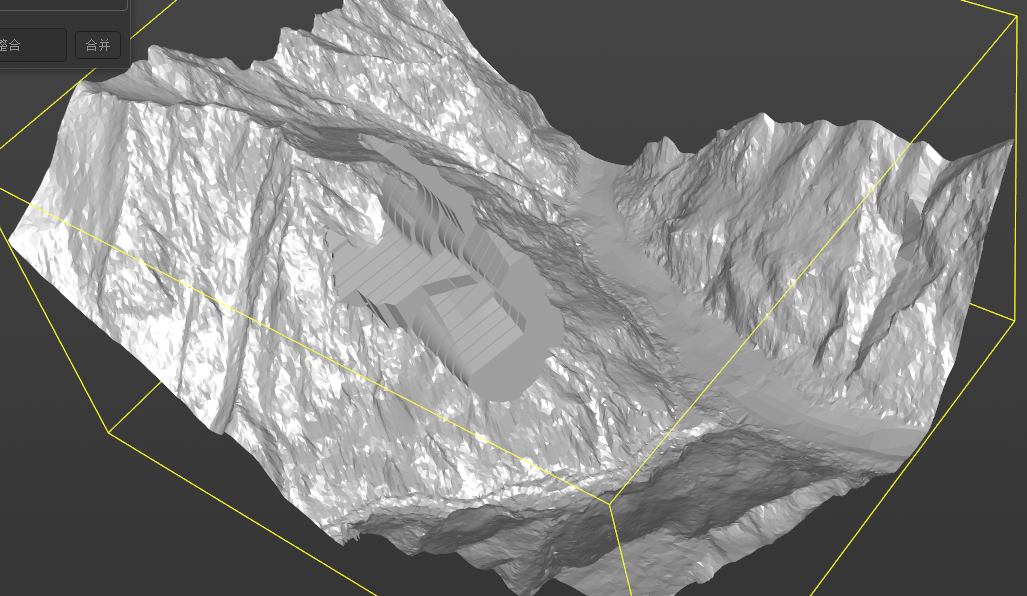

4.1 组合一：开挖内部 + 地形外部
将开挖模型的内部部分与倾斜地形的外部部分合并，完成基础融合后，执行关键操作：

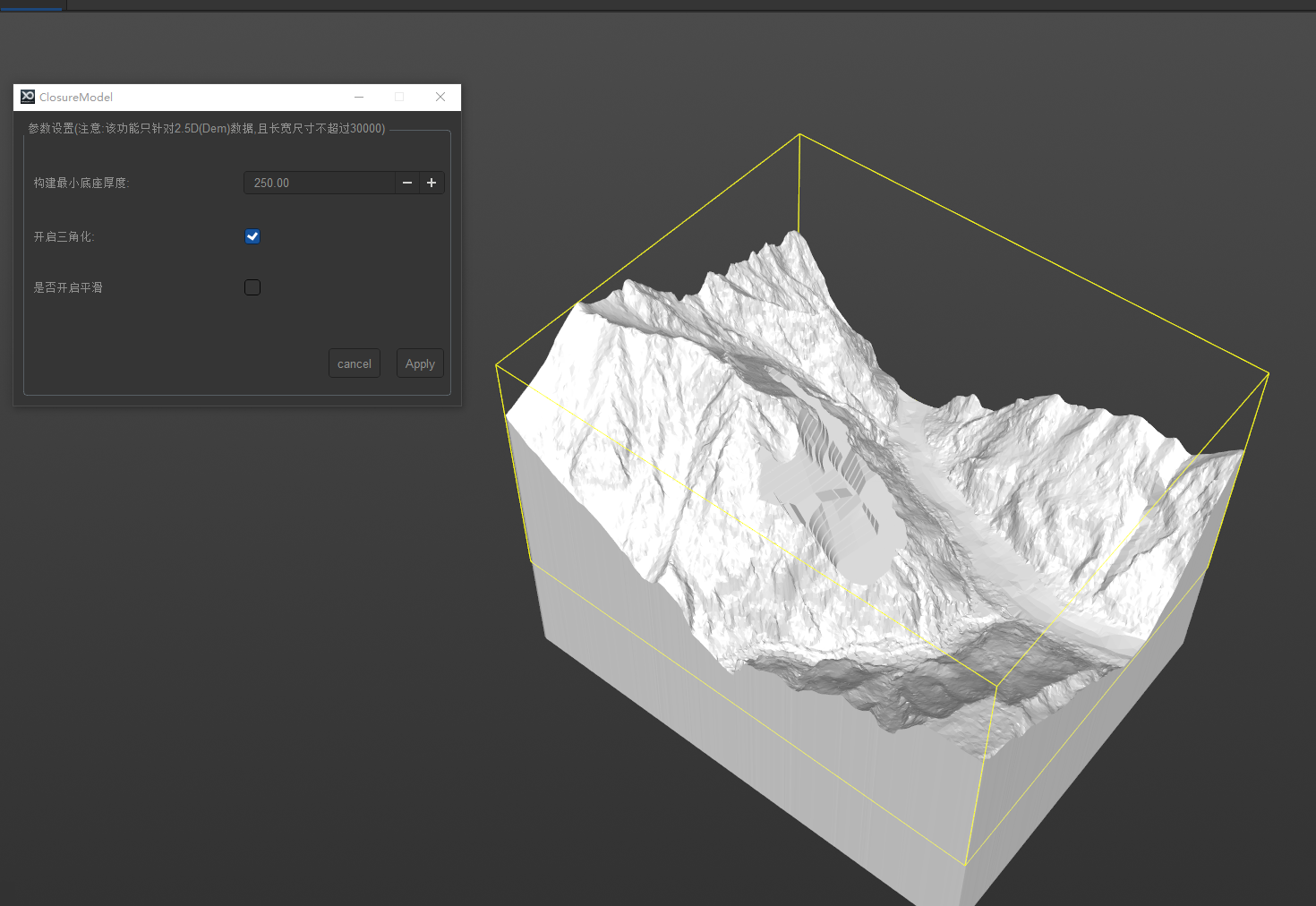

4.1.2 闭合底座生成
通过软件内置功能，为融合模型生成闭合底座，形成完整封闭结构，为体积、表面积计算提供前提。
4.2 组合二：开挖体内部 + 倾斜地形内部
将开挖模型的内部部分与倾斜地形的内部部分合并，融合完成后，计算体积和表面积：

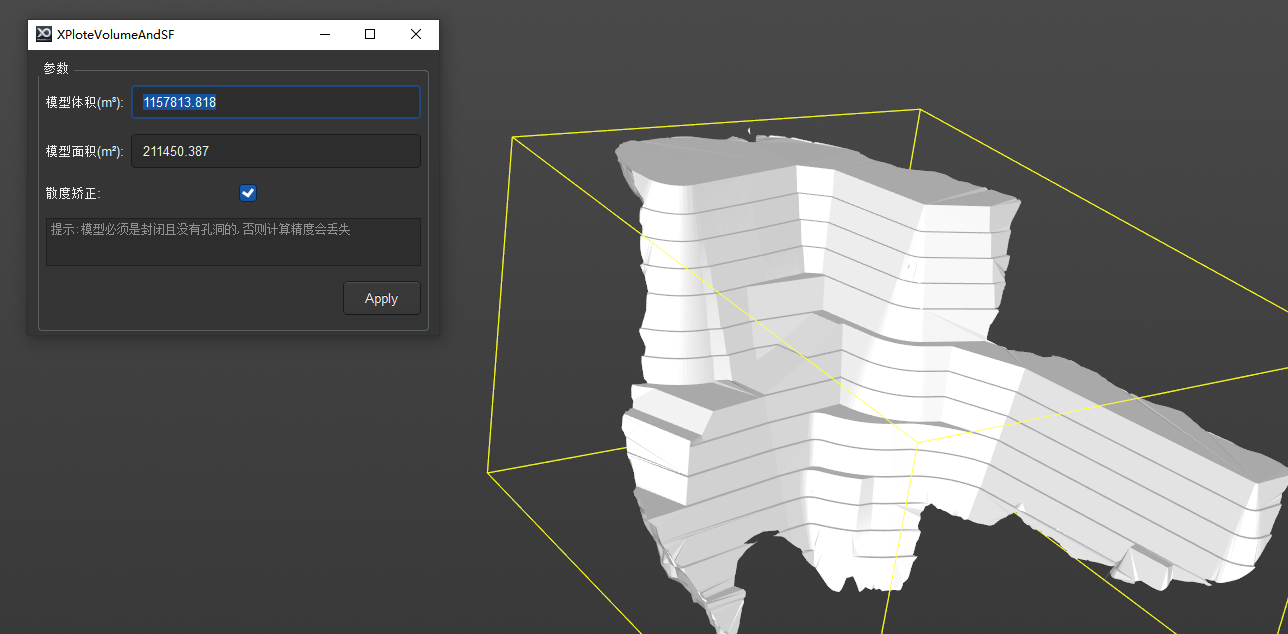

4.2.2 体积与表面积统计
计算结果：融合开挖体体积 1157813.818 单位，表面积 211450.387 单位。
结果验证
通过包围盒子法验证结果合理性：
开挖体包围盒子尺寸：417×321×230，包围盒子体积 31724109 单位；
与计算的开挖体体积数量级完全匹配，证明结果合理。
五、开挖实体计算处理与开挖量统计：最后一步，出结果！
针对融合好的开挖实体，进行精准体积、表面积计算，按预设两个桩号点二次切割，最终统计开挖量：

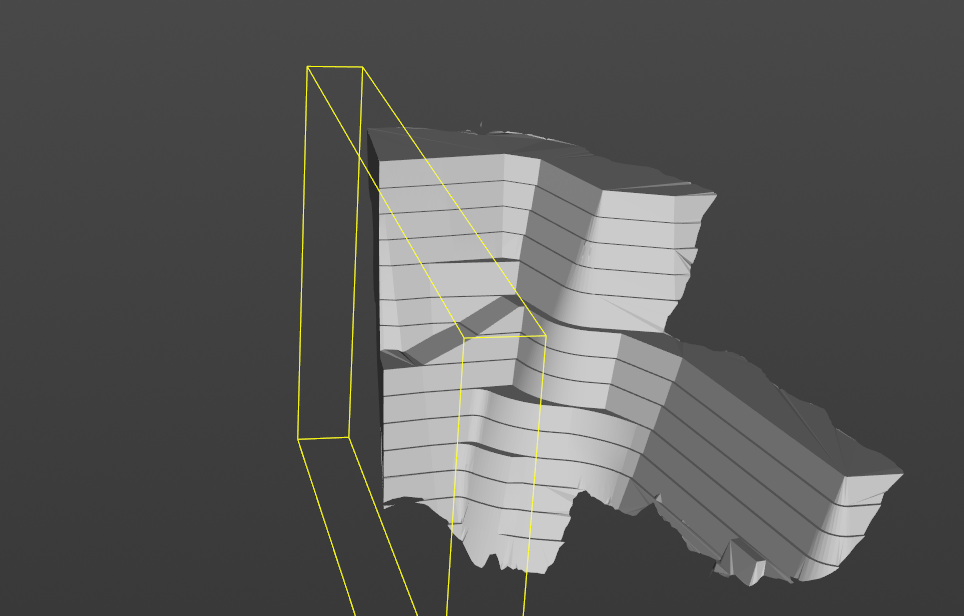

5.1 桩号点切割操作
按照设定的两个桩号位置，精准切割开挖实体：

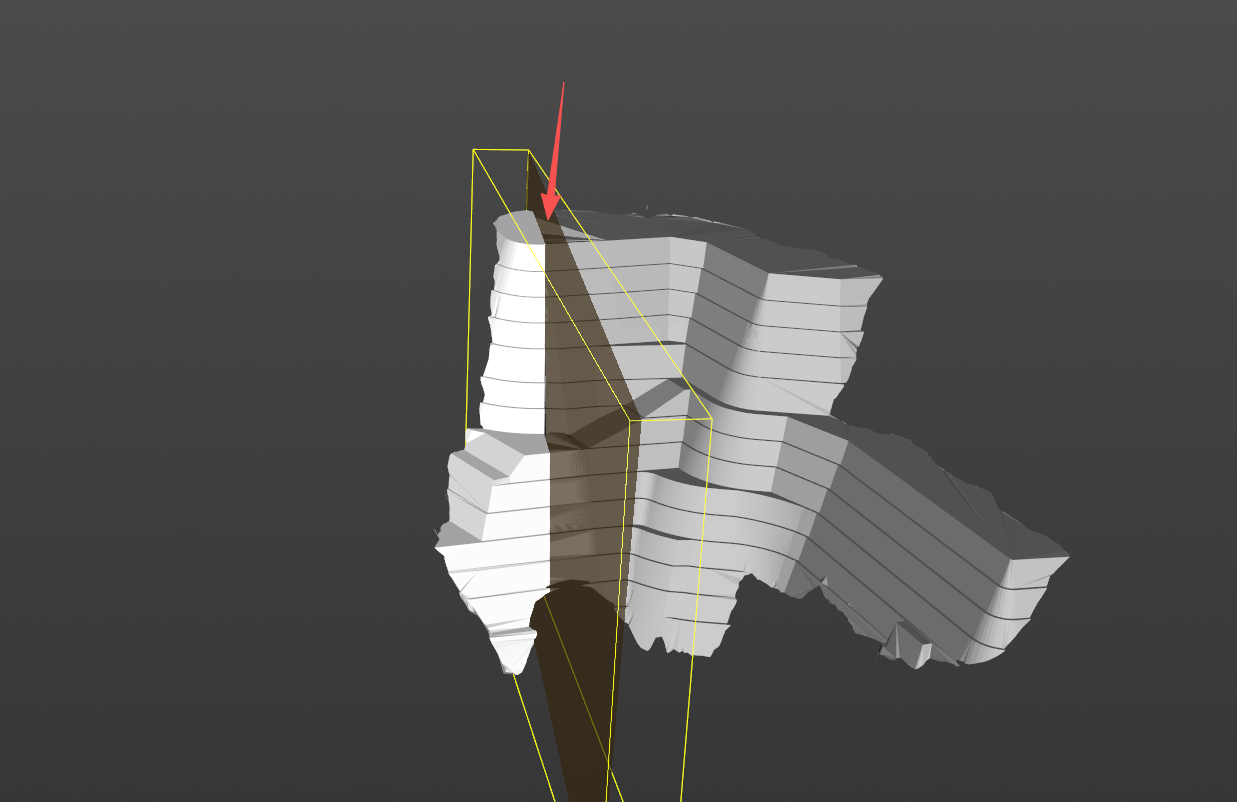

5.1.1 桩号位置 1 切割
根据坐标参数，通过自研切割功能得到切割后的子实体。

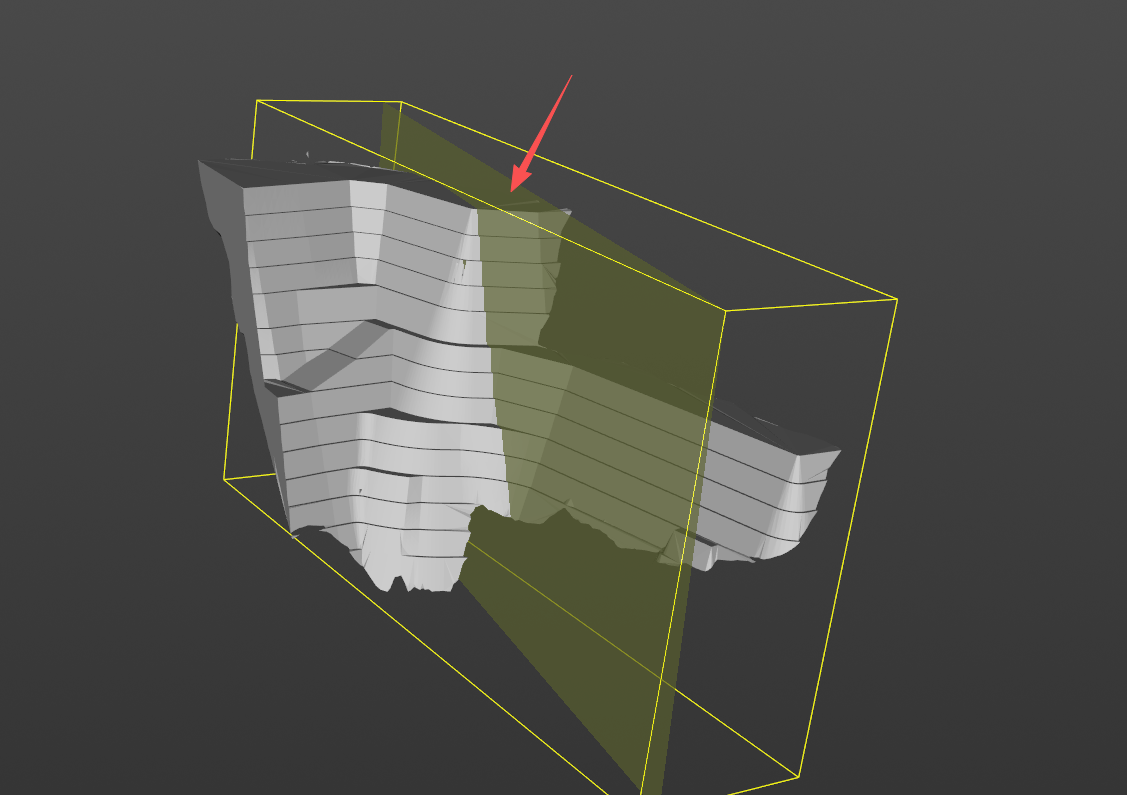

5.1.2 桩号位置 2 切割
重复操作，根据坐标参数完成第二次切割，获取第二组子实体。

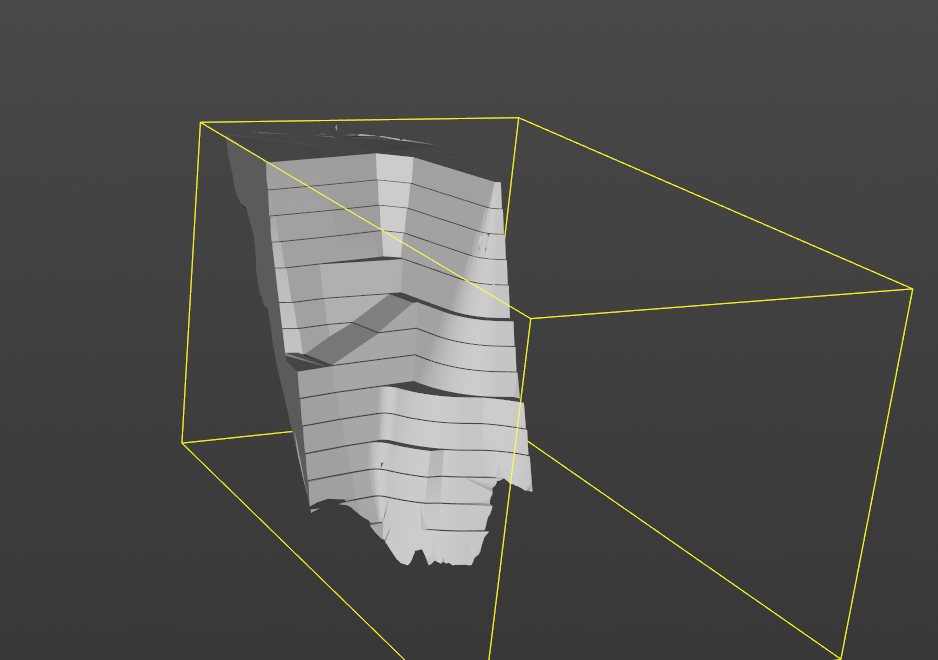

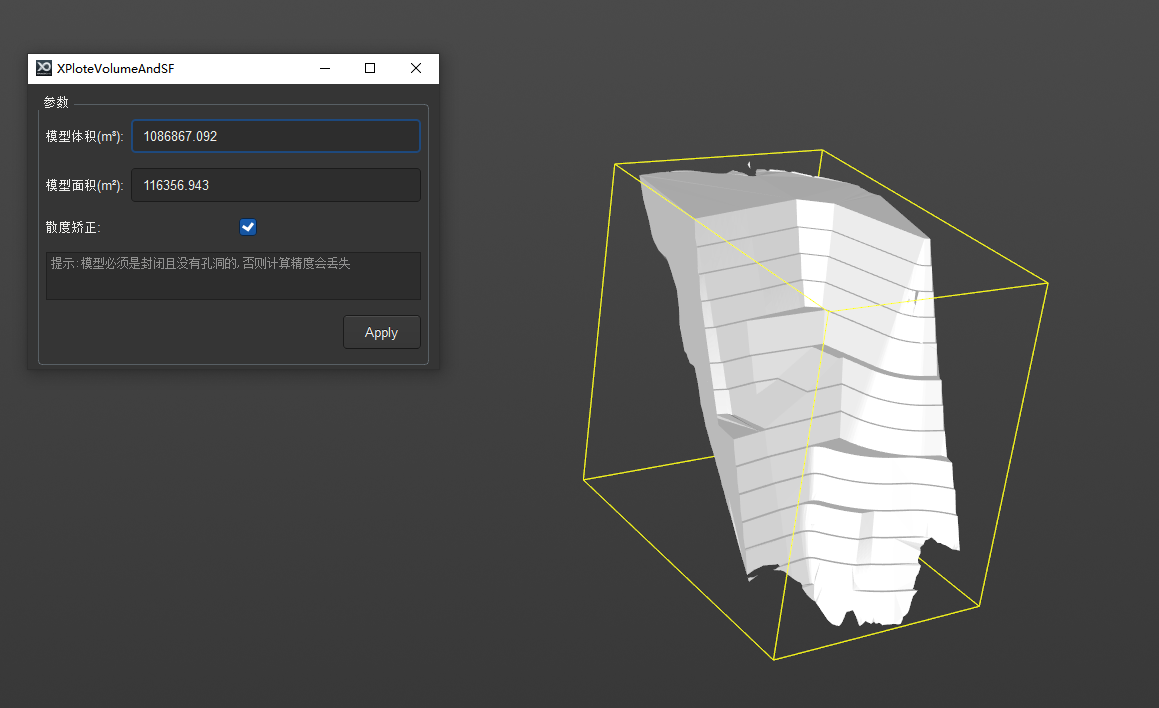

5.2 切割后体积与面积统计

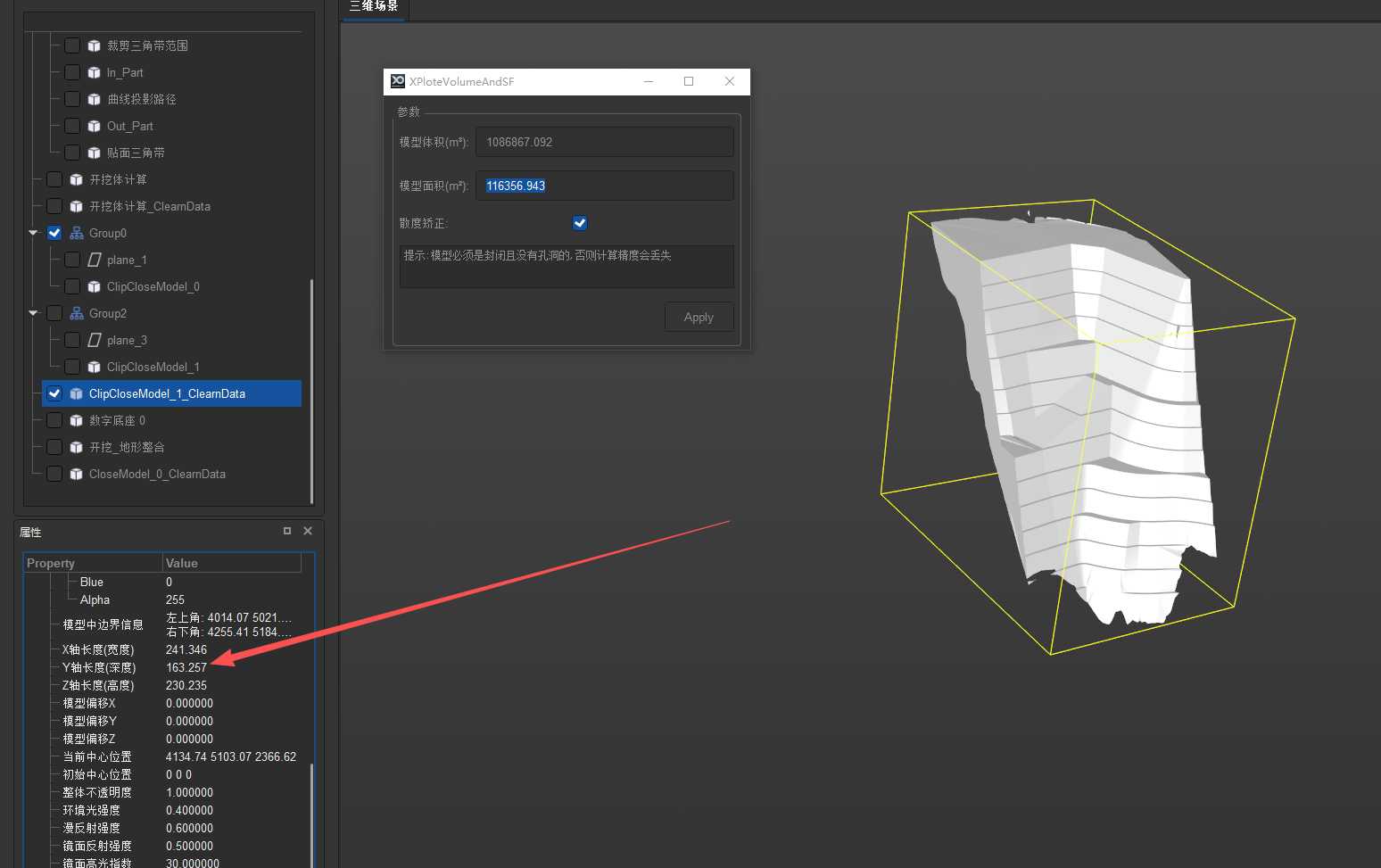

汇总两次切割后的开挖实体，核心数据：
体积：1086867.092 单位
表面积：116356.943 单位
5.3 计算结果二次验证
包围盒子法验证：
切割后实体包围盒子尺寸：241×163×230，体积 9035090 单位；
与统计结果数量级一致，确认计算结果、开挖量统计无误。
总结一下
整个流程从模型导入到开挖量统计，所有核心功能均已开发实现,而且均使用自己写的这个软件完成。从交线计算、曲线重建，到模型切割、融合优化，再到两次结果验证，最终得到精准的开挖量数据。流程逻辑清晰、可完全复现，后续将持续优化软件，提升处理效率和计算精度。
拓展应用场景（个人经验补充）
结合本次模型处理流程与自研软件的核心能力，可适配以下工程场景：
-
工程开挖施工：路基、基坑、边坡开挖，精准统计开挖量、划定范围，支撑成本核算与进度管控。
-
地形测绘与整治：地形改造、土地整理，快速计算改造区域体积 / 表面积，为规划设计提供数据。
-
矿山开采：露天矿山开采量计算、边界划定，分区域计量开采量，规范开采管理。
-
道路与市政工程：道路改扩建、管线开挖，精准定位开挖范围，统计工程量，适配招投标 / 结算。
-
地质灾害治理：边坡 / 滑坡整治，分析地形特点，计算开挖 / 回填量，支撑治理方案制定。
核心逻辑通用，仅需调整软件参数，即可适配不同项目需求。
