嵌入式——07 单片机

单片机

1、RTOS是什么？

概念：实时操作系统（Real Time Operate System，简称RTOS）是指当外界事件或数据产生时，能够接受并以足够快的速度予以处理，其处理的结果又能在规定的时间之内来控制生产过程或对处理系统做出快速响应，调度一切可利用的资源完成实时任务，并控制所有实时任务协调一致运行的操作系统。

主要特点：实时性和高可靠性。

简单理解：实时操作系统是保证在一定时间限制内完成特定功能的操作系统。

实时操作系统有硬实时和软实时之分，硬实时要求在规定的时间内必须完成操作，这是在操作系统设计时保证的；软实时则只要按照任务的优先级，尽可能快地完成操作即可。我们通常使用的操作系统在经过一定改变之后就可以变成实时操作系统。

2、谈谈你对中断的理解？

在单片机中，中断是一种功能机制，允许单片机在执行主程序的同时，能够响应并处理来自内部或外部的各种突发事件。是一种异步信号，它表明某个特定的事件已经发生，并且这个事件需要单片机立即处理。当中断发生时，单片机会暂停当前正在执行的程序（即主程序），并跳转到相应的中断服务程序（ISR，Interrupt Service Routine）去处理这个事件。当中断服务程序执行完毕后，单片机会返回到被中断的程序继续执行。

中断的作用和意义：

1. <font style="color:#000000;background-color:rgb(253, 253, 254);">提高系统响应速度：通过中断机制，单片机可以在不占用CPU资源的情况下，及时响应并处理外部事件，从而提高系统的响应速度。</font>
2. <font style="color:#000000;background-color:rgb(253, 253, 254);">实现多任务处理：虽然单片机通常是单线程的，但通过中断机制，可以实现</font><font style="color:#DF2A3F;background-color:rgb(253, 253, 254);">伪多任务处理</font><font style="color:#000000;background-color:rgb(253, 253, 254);">。即单片机在主程序执行过程中，可以不断响应并处理中断事件，从而模拟出多任务的效果。</font>
3. <font style="color:#000000;background-color:rgb(253, 253, 254);">节能降耗：在嵌入式系统中，节能降耗是非常重要的。通过中断机制，单片机可以在没有外部事件时进入低功耗模式，当外部事件发生时再唤醒并处理事件，从而有效降低系统的功耗。</font>
4. <font style="color:#000000;background-color:rgb(253, 253, 254);">提高系统可靠性：中断机制允许单片机在遇到异常情况时及时响应并处理，从而避免系统崩溃或数据丢失等问题，提高系统的可靠性。</font>

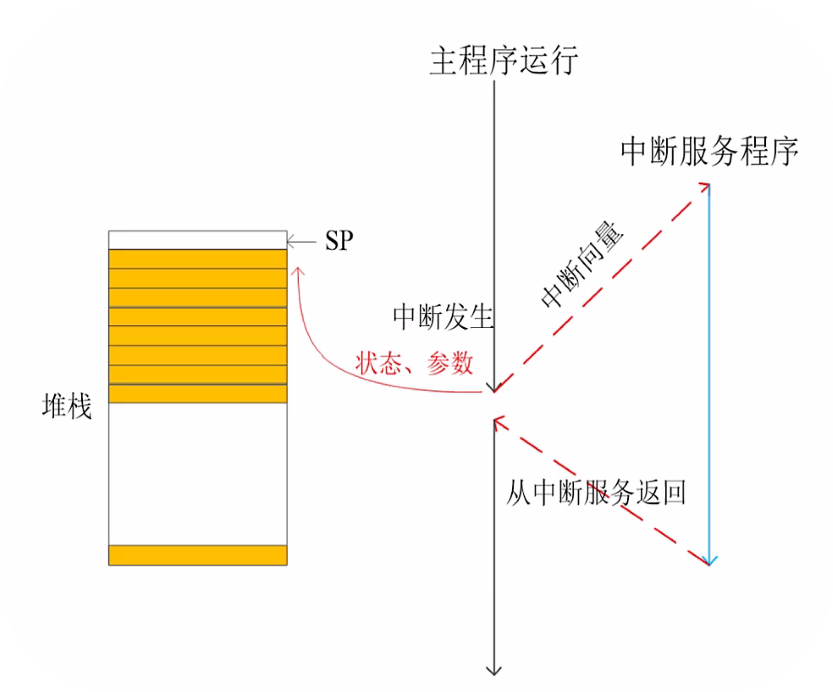

中断的处理过程：

1. <font style="color:#000000;background-color:rgb(253, 253, 254);">中断请求：当中断源产生中断信号时，它会向单片机的中断控制器发送中断请求。</font>
2. <font style="color:#000000;background-color:rgb(253, 253, 254);">中断优先级判断：单片机中断控制器会根据预设的优先级判断哪些中断需要优先处理。</font>
3. <font style="color:#000000;background-color:rgb(253, 253, 254);">中断响应：单片机在接收到中断请求并判断优先级后，会暂停当前正在执行的程序，并保存其上下文（程序计数器、寄存器状态等），以便在中断处理完成后能够恢复执行。</font>
4. <font style="color:#000000;background-color:rgb(253, 253, 254);">中断服务程序执行：单片机跳转到相应的中断服务程序去处理中断事件。中断服务程序会根据中断类型执行相应的操作。</font>
5. <font style="color:#000000;background-color:rgb(253, 253, 254);">中断恢复：中断服务程序执行完毕后，单片机会恢复被中断程序的上下文，并继续执行该程序。</font>

3、Linux和RTOS的区别？

【RTOS面试题】RTOS和Linux的区别_常见系统 rtos linux-CSDN博客

一、基本特性

Linux：

Linux是一种自由和开源的类UNIX操作系统，具有多任务、多用户的特点。广泛应用于服务器、桌面计算机、嵌入式系统、超级计算机以及云计算等领域。

Linux以其稳定性、安全性和丰富的开源资源而受到青睐。

RTOS：

RTOS是专为满足实时控制需求而设计的操作系统，强调在规定时间内对外部事件或数据作出快速响应，以满足实时性要求。通常用于工业自动化、医疗设备、汽车系统、航空航天等对时间敏感性要求较高的领域。

RTOS通过高效的任务调度、中断处理和时间管理等功能，确保实时任务的正确执行和系统的稳定运行。

二、实时性能

Linux：

Linux本身是一个分时操作系统，通过时间片轮转的方式为多个任务分配CPU时间。虽然Linux可以通过配置内核和改善调度策略来提高其实时性，但通常无法达到RTOS那样的严格实时响应要求。

RTOS：

RTOS的核心特性是实时性，它能够在规定的时间内对外部事件或数据作出快速响应。RTOS通过确定性的任务调度、优先级管理和中断处理等功能，确保实时任务的正确执行。

RTOS的实时性能通常优于Linux，适用于对时间敏感性要求较高的场合。

三、内核与资源管理

Linux：

Linux的内核相对较大，提供了丰富的系统功能和设备驱动程序。支持多种文件系统、网络协议和进程间通信机制。

Linux的内存管理、任务调度和文件系统等功能都相对复杂，以适应多种应用场景的需求。

RTOS：

RTOS的内核通常较小，以减少系统的复杂性和提高响应速度。提供有限的系统功能和设备驱动程序，以专注于实时任务的处理。

RTOS的内存管理、任务调度和中断处理等功能都相对简单且高效，以满足实时应用的需求。

4、NVIC？

NVIC（Nested Vectored Interrupt Controller），即嵌套向量中断控制器，是ARM Cortex-M系列处理器中的一个关键组件。它主要负责控制和管理微控制器中的中断，允许处理器在响应一个中断时处理更高优先级的嵌套中断。NVIC旨在实现更高效的中断处理，允许系统响应多个中断并正确处理它们。

在STM32系列微控制处理器中，NVIC通常被集中在内部，它不是独立的模块，而是与微控制器的内部总线相连接，用于管理中断，可以通过写入特定的寄存器来配置NVIC，使其正确的处理不同的中断请求。

**NVIC主要功能：**负责管理中断 （CPU的小助理）

中断管理

支持异常及中断向量化处理

支持嵌套中断

理解NVIC包括以下几个方面：

中断优先级：

NVIC允许为每个中断分配优先级，因为不同的中断可能需要不同的响应速度和优先级，优先级高的会打断优先级低的。

中断向量表：

中断向量表是一个存储中断处理函数地址的表格，当中断发生时，处理器会根据中断号从中断向量表中查找对应的处理函数地址，并跳转到该地址执行中断处理程序。

嵌套中断：

嵌套中断是指当一个中断正在执行时，另一个中断发生，NVIC能够管理这些中断，并根据优先级决定是否打断正在执行的中断。

中断控制：

通过配置NVIC寄存器，可以控制特定中断的使能与禁用，以及设置中断触发方式（上升沿、下降沿、边沿等）

异常处理：除了外部中断，NVIC还负责处理各种异常，如硬件错误、系统调用等。

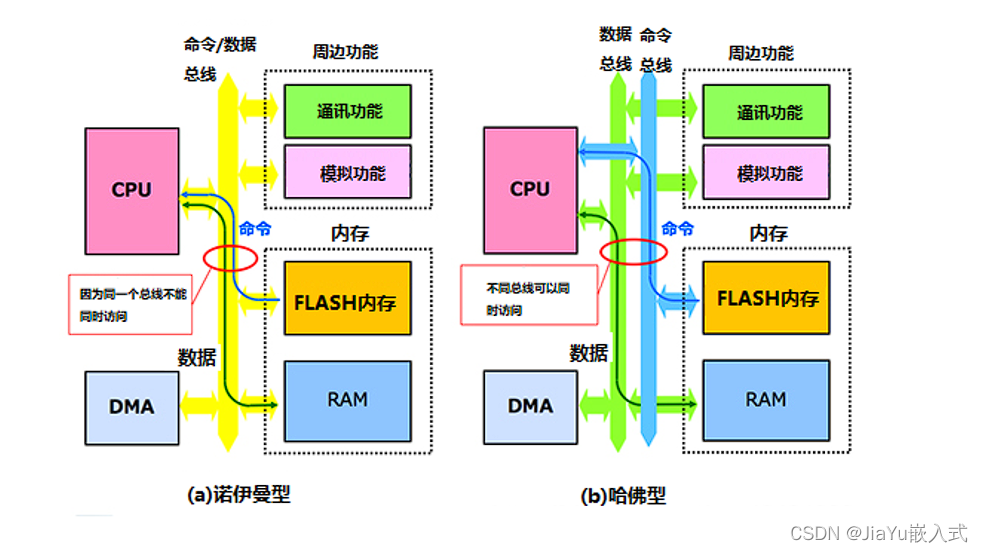

5、冯诺依曼和哈佛架构

冯诺依曼架构：

冯诺依曼架构中，计算机的存储器包括程序存储器和数据存储器，它们共用同一总线进行数据传输。程序和数据都存储在同一个存储器中，由计算机内部的控制单元根据需要再来读取指令或数据进行处理。

冯诺依曼架构的特点是存储器与中央处理器（CPU）之间通过总线进行通信。指令和数据使用相同的地址空间，因此程序可以自我修改和自我复制。优点是灵活，程序和数据可以自由地在存储器中移动，但由于指令和数据共用一个总线，可能会出现瓶颈，影响计算机性能。

哈佛架构：

哈佛架构中，计算机的存储器分为两个部分：指令存储器（程序存储器）和数据存储器，它们分别使用不同的总线进行数据传输。指令和数据使用不同的存储器，它们分别有自己独立的地址空间，互相之间没有直接交互，因此指令和数据不能共享存储器。

哈佛架构的特点是指令和数据访问可以并行进行，同时也可以采取不同的存储器技术，从而提高计算机的性能。优点是指令和数据分开存储，避免了数据与指令之间的竞争和冲突，提高了数据传输的效率，但由于需要独立的指令和数据存储器，造成了硬件成本的增加。

6、内核有多少个内部异常？多少个外部中断？

Cortex-M0内核 可以处理15个内部异常和32个外部中断

STM32G030（M0+）使用了6个内部异常和28个外部中断

Cortex-M33内核可以处理16个内部异常和240个外部中断

STM32U575（M33）使用了16个异常和138个外部中断

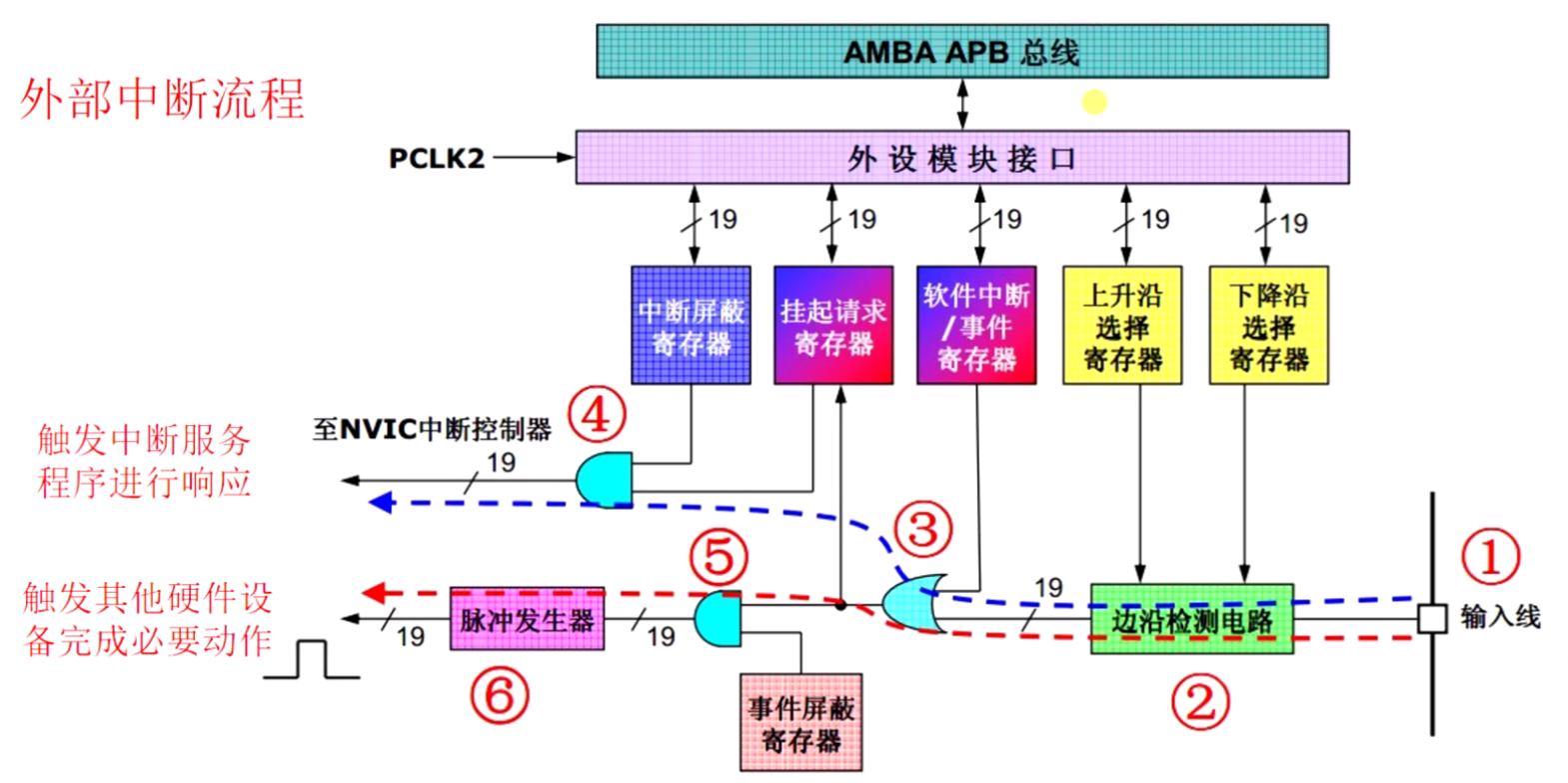

7、外部中断事件流程

外部中断流程理解

编号1是信号输入线，EXTI支持产生多达28个外部事件/中断请求。

编号2是边沿检测电路，用于监测上升沿或下降沿信号。

它会根据上升沿触发选择寄存(EXTI_RTSR)和下降沿触发选择寄存器(EXTI_FTSR)对应位的设置来控制信号触发。

边沿检测电路以输入线作为信号输入端，监测是否有边沿跳变，检测到有边沿跳变输出有效信号 1 给编号 3 电路，否则输出无效信号0。

编号3是一个或门电路，信号来源是外部事件或者软件中断/事件寄存器产生。

允许我们通过程序控制EXTI_SWIER就可以启动中断/事件线

编号4是一个与门电路，信号来源是编号3送来的信号和中断屏蔽寄存器的值，

如果中断屏蔽寄存器为0，也不会将信号送到NVIC，

只有编号3送来了中断信号且中断屏蔽寄存器允许产生中断，才会将中断信号送入NVIC.

接下来我们来看看红色虚线指示的电路流程。它是一个产生事件的线路，最终输出一个脉冲信号。

产生事件线路是在编号3电路之后与中断线路有所不同，之前电路都是共用的。

编号5是一个与门电路，信号来源是编号3送来的信号和事件屏蔽寄存器的值，

如果事件屏蔽寄存器为0，不会将信号送到脉冲发生器，

只有编号3送来了信号且事件屏蔽寄存器允许产生事件，才会将信号送入脉冲发生器（编号6）， 进而产生脉冲来控制外部设备做出动作。
外部事件触发：外部事件可以是来自外部硬件设备或其他外部信号的触发事件，例如GPIO引脚的电平变化、外部设备的请求信号等。当外部事件发生时，会触发外部中断。

中断请求产生：外部事件触发后，硬件会产生一个中断请求信号，通常称为"中断触发信号"或"中断源信号" 。这个中断请求信号会传递给中断控制器。

中断服务例程：中断控制器收到中断请求后，会根据优先级和中断掩码等设置决定是否接受中断请求。如果中断被接受，中断控制器会根据中断向量表中对应的中断处理函数的地址，跳转到相应的中断服务例程（中断处理函数）。

中断服务例程执行： 中断服务例程是预先定义好的处理外部中断的函数。当中断服务例程执行时，会完成对外部事件的处理。这可能涉及到读取GPIO状态、处理外部设备请求、清除中断标志等操作。

中断处理结束：中断服务例程执行完成后，控制权会返回到中断控制器，继续执行主程序（即中断发生时的上下文）。如果有其他挂起的中断请求，中断控制器可能会继续处理其他中断。

主程序执行: 中断处理结束后，CPU会继续执行主程序的代码，从上次中断发生的地方继续运行。

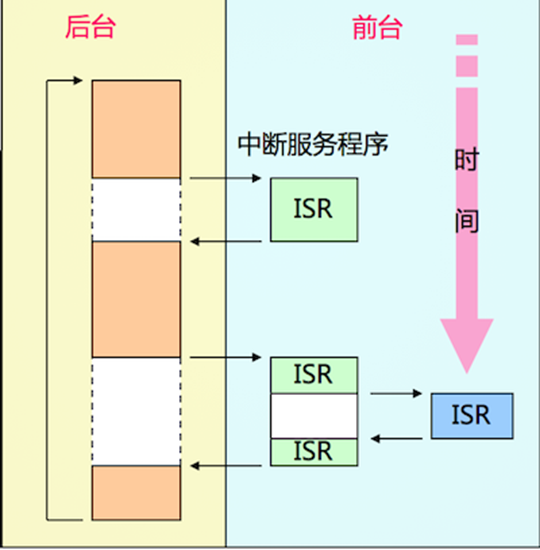

8、简述单片机中的前后台操作（什么是前台，什么是后台）

后台操作：

后台操作也称为主循环或主任务，是单片机系统中最重要的任务。在后台操作中，程序执行主要的任务逻辑，如系统初始化、数据采集、数据处理、通信等。后台操作是单片机程序的主要部分，其执行频率较高，通常是以一个循环结构组织的，不断地重复执行主要任务。

在后台操作中，任务的执行是按照固定的顺序进行的，且执行时间是可控的。由于后台操作需要频繁地执行，因此其代码应该尽量精简，避免耗时过长的操作，以确保系统的响应性和实时性。

前台操作：

前台操作也称为前台任务或中断服务例程（ISR，Interrupt Service Routine），是单片机系统中的中断处理程序。当外部事件发生时，如定时器溢出、外部中断、串口接收等，中断控制器会暂停当前的后台操作，跳转到相应的前台操作执行。

在前台操作中，程序执行特定的中断处理代码，完成对中断事件的响应和处理。由于前台操作是在中断发生时执行的，其执行时间是不确定的，可能会打断正在进行的后台操作。因此，在编写前台操作时，需要注意其代码应尽量简短、高效，以尽快完成对中断事件的处理，减少对后台操作的影响。

9、如何保障串口通信过程中数据的安全性？

加密： 使用加密算法对传输的数据进行加密，确保数据在传输过程中不被窃取或篡改。常见的加密算法包括AES、DES、RSA等。

数据校验： 在传输的数据中添加校验码，如CRC校验、校验和等，以检测数据是否在传输过程中发生错误或被篡改。

数据压缩： 使用数据压缩算法可以减少数据传输的长度，提高传输效率，并降低被窃听和篡改的风险。

数据分包： 将数据分成较小的包进行传输，每个包都有唯一的标识符，以提高传输的可靠性和安全性。

认证和授权： 在通信双方进行认证和授权，确保只有经过授权的设备可以进行通信。

物理层安全： 确保串口的物理连接是安全可靠的，防止被未经授权的设备插入串口进行数据窃听或篡改。

**访问控制：**对串口通信进行限制访问控制，只有授权的用户或设备可以访问串口。

防止重放攻击： 在数据传输中防止重放攻击，可以使用时间戳、随机数等方法来确保数据的唯一性。

10、简述同步通信和异步通信的区别

同步通信：

同步通信是指发送方和接收方在数据传输过程中严格按照事先约定的时钟信号进行数据的传输和接收。在同步通信中，发送方和接收方必须使用相同的时钟源，以确保数据的时序一致性。发送方发送数据后会等待接收方确认收到数据，然后再发送下一个数据。因此，同步通信具有一定的阻塞性，发送方和接收方在通信过程中需要保持同步状态。

• 传输效率高，因为没有额外的标志位，也不需要等待接收方的响应。
• 适用于数据量大、实时性要求高、传输距离短的场景。
• 可以用于点对多点的通信场景，例如广播或多播。

异步通信：

异步通信是指发送方和接收方在数据传输过程中不需要共享时钟信号，数据传输没有固定的时钟周期，发送方可以在任意时间发送数据。

数据的传输和接收是根据起始位、数据位、校验位和停止位等信息来进行的。在异步通信中，发送方发送数据时会在数据之间插入起始位和停止位，并在通信过程中通过起始位来确定数据的开始，通过停止位来确定数据的结束。

• 传输效率相对较低，因为需要添加起始位、停止位和校验位等标志位。
• 适用于数据量小、实时性要求低、传输距离长的场景。
• 主要用于点对点的通信场景，例如串行通信。

11、 谈谈你对ARM的理解

ARM（Advanced RISC Machines）是一家英国公司，它设计并授权基于RISC（Reduced Instruction Set Computing，精简指令集计算）架构的处理器内核及相关技术。ARM公司本身不直接制造芯片，而是将其设计授权给其他公司，这些公司可以基于ARM架构来制造和销售自己的处理器产品。

ARM的关键特点：

低功耗：ARM架构以其低功耗特性而闻名，这使其非常适合移动设备、嵌入式系统和其他需要长时间运行而无需频繁充电的应用场景。

广泛的适用性：ARM架构被广泛应用于各种领域，包括智能手机、平板电脑、服务器、嵌入式系统、可穿戴设备等。

灵活的授权模式：ARM提供不同级别的授权选项，允许合作伙伴根据自身的需求对ARM设计进行不同程度的定制。

强大的生态系统：ARM与众多半导体制造商、软件开发商和其他合作伙伴共同构建了一个庞大的生态系统，支持丰富的软件和硬件解决方案。

ARM处理器内核类型：

Cortex-A系列：针对高性能应用处理器，适用于智能手机、平板电脑、服务器等。

Cortex-R系列：面向实时应用，例如汽车电子系统和工业控制。

Cortex-M系列：面向微控制器市场，适用于各种嵌入式应用。

12、ARM指令集和RISC之间的关系？RISC-V和RISC之间的关系？

ARM指令集与RISC的关系

设计理念：

ARM指令集是基于精简指令集计算（RISC）原理设计的。RISC的核心设计原则是通过简化指令集来提高处理器的性能和能效。ARM指令集遵循了这一原则，通过减少指令的复杂性和种类，使得处理器的执行更为高效。

技术特点：

ARM指令集具有RISC架构的典型特点，如指令长度固定、指令格式简单、寻址方式有限等。有助于降低处理器的复杂性，提高执行效率。

RISC-V与RISC的关系

起源与发展：

RISC-V是基于RISC原理设计的开放指令集架构（ISA）。它起源于加州大学伯克利分校的研究团队，作为第五代RISC架构（RISC的第五个版本），旨在提供一种开放、可扩展的处理器设计。

技术特点与优势：

RISC-V继承了RISC架构的精简指令集特点，并在此基础上进行了创新和优化。其模块化设计、简洁的指令集和易于移植Linux系统等特点使得RISC-V在处理器设计领域具有显著优势。RISC-V的开源特性也促进了创新和定制化解决方案的发展。任何人都可以自由地使用、修改和分发RISC-V指令集，无需支付授权费用。

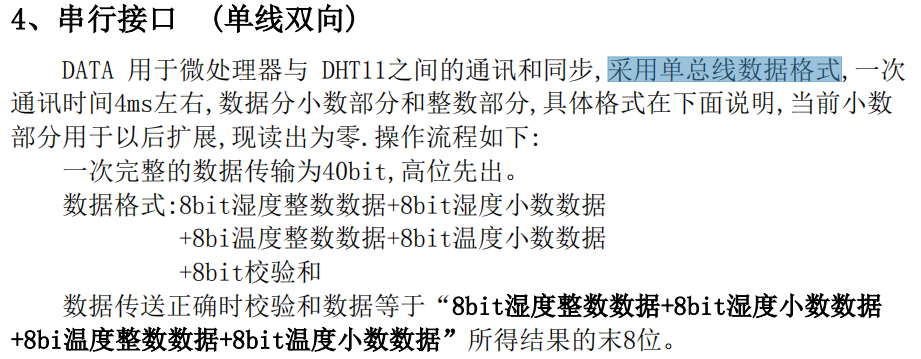

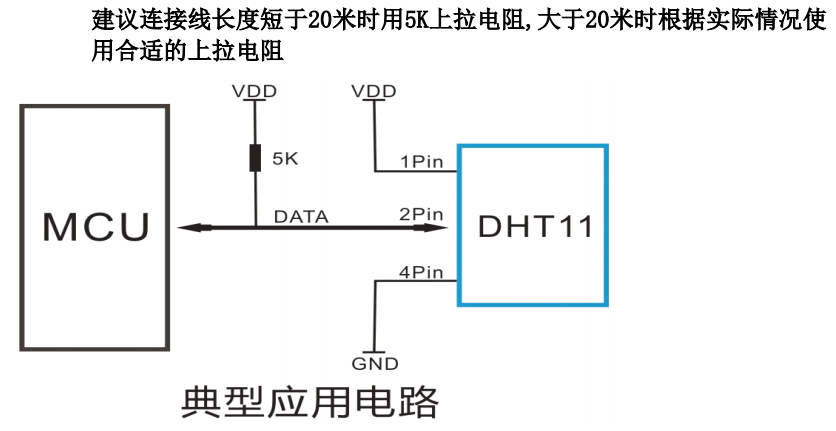

13、DHT11使用的是什么协议

单总线通信协议

14、简述DMA及其作用

DMA（Direct Memory Access）即直接内存访问，其核心作用在于提升数据在内存与外设之间的传输效率，并减轻CPU的工作负担。这种方式避免了传统数据传输中CPU作为中转站的需要，从而减少了CPU在数据传输过程中的参与度，使得CPU能够更专注于其他任务的处理。因此，DMA能够显著提高数据传输的效率。

DMA的作用主要体现在以下几个方面：

1. **提升数据传输效率：**DMA允许数据在内存和外设之间直接传输，绕过CPU，从而显著加快了数据的传输速度。这种方式避免了CPU在数据传输过程中的介入，使得数据传输更为高效。
2. **减轻CPU负担：**由于DMA能够自主处理数据传输任务，CPU无需再亲自参与数据的复制和存储操作。这大大减轻了CPU的工作负荷，使其能够将更多资源投入到其他计算任务中，从而提升了系统的整体性能。
3. **优化系统资源利用：**通过DMA技术，系统资源得到了更合理的利用。CPU可以专注于处理复杂的计算任务，而数据传输等相对简单的任务则由DMA负责，实现了系统资源的优化配置。
4. **支持复杂数据传输需求：**DMA控制器通常具备多个通道，可以同时处理多个数据传输任务。这使得DMA能够轻松应对复杂的数据传输需求，如同时从多个外设读取数据或向多个外设写入数据。
5. **提供灵活的配置选项：**DMA技术通常提供丰富的配置选项，如传输方向、数据宽度、传输模式等。这些配置选项使得DMA能够适应不同的应用场景，满足各种数据传输需求。

15、IIC、SPI、UART、CAN通信协议的作用和区别。哪些能做多机之间的通讯?

IIC（Inter-Integrated Circuit）、SPI（Serial Peripheral Interface）、UART（Universal Asynchronous Receiver/Transmitter）、CAN（Controller Area Network）是四种常见的通信协议，它们各自具有独特的作用和区别。以下是关于这四种通信协议的详细比较：
作用

1. IIC ：

• • 是一种同步串行通信接口，采用半双工工作模式，即在同一时间只能进行单向的数据传输。
  • 总线由两条信号线组成：数据线SDA和时钟线SCL。主设备通过时钟线提供时钟信号，以确保所有连接到总线的设备同步进行数据交换。
  • 广泛应用于嵌入式系统和电子设备中，方便连接各种低速外设，如传感器、存储器、时钟芯片等。

2. SPI ：

• • 是一种高速、全双工、同步的串行通信总线。
  • 采用主从方式工作，一般包含一个主设备和一个或多个从设备。
  • 使用四根线完成通信：MISO（主输入从输出）、MOSI（主输出从输入）、SCLK（时钟）、CS（片选）。
  • 应用于EEPROM、Flash、RTC、ADC、DSP等设备。

3. UART ：

• • 是一种通用的串行、异步通信总线。
  • 该总线有两条数据线：TX（发送）和RX（接收），可以实现全双工的发送和接收。
  • 在嵌入式系统中常用于主机与辅助设备之间的通信，如计算机和外部设备之间的串口通信。

4. CAN ：

• • 是一种用于汽车和工业控制领域的通信协议。
  • 实现多个ECU（电子控制单元）之间的相互通信。
  • 使用差分信号进行通讯，具有较高的抗干扰能力和可靠性。

区别

1. 通信方式 ：

• • IIC和SPI是同步通信协议，需要时钟信号来同步数据传输。
  • UART是异步通信协议，不需要时钟信号来同步数据传输，而是通过起始位、数据位、校验位和停止位来确定数据的传输时序。
  • CAN则使用差分信号进行通信，具有更高的抗干扰能力。

2. 设备连接 ：

• • IIC和SPI都支持多设备连接，但连接方式有所不同。IIC通过设备地址来寻址和选中总线上的某个设备并与其进行通信；而SPI则使用片选信号线（CS）来寻址和选中从设备。
  • UART通常只能用于两个设备之间的通信，如果要实现多个设备之间的通信，则需要额外的设备或电路来协调。
  • CAN则支持多个设备在同一总线上进行通信，通过识别码来解决总线冲突的问题。

3. 数据传输速率 ：

• • SPI具有较高的数据传输速率，适用于需要高速数据传输的应用场景。
  • IIC的数据传输速率相对较低，但也能满足大多数低速外设的通信需求。
  • UART的数据传输速率可变，通常用波特率来表示，适用于不同速率的通信需求。
  • CAN的数据传输速率也较高，且具有较高的可靠性和抗干扰能力。

4. 应用场景 ：

• • IIC广泛应用于嵌入式系统和电子设备中，用于连接各种低速外设。
  • SPI则常用于需要高速数据传输的外设之间，如存储器、ADC等。
  • UART常用于计算机与外部设备之间的串口通信，以及嵌入式系统中的外设通信。
  • CAN则主要应用于汽车和工业控制领域，实现多个ECU之间的相互通信。

多机通讯能力

• IIC ：支持多设备通信，可以组成一个网络，实现多个设备之间的通讯。每个通讯设备分别使用两根线（SCL、SDA）挂载在IIC总线上。
• SPI ：同样支持多设备通信，一般一个主设备，多个从设备。使用CS片选线选择通讯的对象，无需发送通讯地址，也不需要从机发送应答信号，能大大提升通讯效率。
• UART ：只能用于两个设备之间的通信，两个设备的发送器和接收器的TX和RX两两相连即可。如果想实现三个设备之间的通讯，UART则不适用。
• CAN ：支持多个设备在同一总线上进行通信，使用识别码来解决总线冲突的问题，保证优先级高的设备先通讯。

IIC、SPI和CAN都具备多机之间的通讯能力，而UART则通常只能用于两个设备之间的通信。

16、简述单片机中断触发过程 单片机的中断触发过程是一个高效且灵活的事件处理机制，它允许单片机在发生特定事件时暂停当前执行的代码，转而执行中断服务程序（ISR）。以下是单片机中断触发过程的详细简述：

1. 外设发出中断请求 ：
   • 当外设（如GPIO、定时器、通信接口等）发生特定事件时，它会向NVIC发出中断请求。
2. NVIC判断优先级并响应 ：
   • NVIC会判断中断请求的优先级，并根据当前的系统状态决定是否响应中断。如果中断的优先级高于当前正在执行的任务，NVIC会中断当前任务，准备跳转到中断服务程序。
3. 保护现场并跳转到ISR ：
   • 在跳转到中断服务程序之前，STM32单片机会保护当前任务的执行现场（如将当前PC地址压栈）。然后，处理器会跳转到中断向量表中对应的中断服务程序地址，开始执行中断服务程序。
4. 执行ISR并清除中断标志 ：
   • 在中断服务程序中，单片机会执行相应的中断处理代码，如读取外设状态、更新数据等。处理完成后，需要清除中断标志位，以防止中断重复触发。
5. 恢复现场并继续执行 ：
   • 中断服务程序执行完毕后，单片机会恢复之前保护的现场（如将栈顶的值送回PC），并继续执行被中断的任务。

17、在PWM中，占空比是什么

在PWM（脉冲宽度调制）中，占空比是指在一个脉冲周期内，高电平（或称为"开"状态）所占的时间与该周期总时间的比值。这个比值通常以百分比的形式表示，用于描述PWM信号的"开启"程度。

占空比 = (高电平时间) / (脉冲周期时间) × 100%

其中，脉冲周期时间是指一个完整的PWM波形从开始到结束的时间，而高电平时间则是指在这个周期内，信号处于高电平（或称为"有效"电平）的时间段。

PWM信号的占空比对于控制电机速度、调整LED亮度等应用至关重要。通过改变占空比，可以调整平均功率输出，从而实现对负载的精确控制。例如，在电机控制中，增加占空比通常会使电机速度加快，而减小占空比则会降低电机速度。在LED照明中，通过调整占空比，可以精确地控制LED的亮度，实现节能和调光效果。

注意：占空比的变化范围通常在0%到100%之间，但实际上，由于硬件和软件的限制，可能无法达到这些极限值。此外，占空比的调节精度也取决于PWM发生器的分辨率和时钟频率等因素。

18、简述几个PWM的应用场景

PWM（脉冲宽度调制）作为一种重要的信号调制技术，具有高效性、灵活性、稳定性和简单性等特点，在多个领域中都发挥着重要作用。以下是PWM的几个典型应用场景：

1. 电源管理：PWM信号被广泛应用于控制电源输出的电压和电流大小，从而实现对电池和其他电源的高效管理。在手机、笔记本电脑等便携式设备的充电器中，PWM技术被用来实现快速充电功能。通过精确控制电源输出的电压和电流，PWM信号可以确保电池在充电过程中既快速又安全。
2. 电机控制：PWM信号在电机控制领域的应用尤为广泛，其灵活的调节性能使其成为电机控制中的重要工具。通过调整PWM信号的占空比，可以实现对电机转速的精确控制。利用PWM信号可以实现电机的平滑启动和停止，降低机械压力，有助于延长电机寿命。通过调节PWM信号的占空比和频率，还可以实现对电机输出扭矩的精确控制。
3. LED照明：PWM信号被用来控制LED灯的亮度和颜色变化，从而实现对室内照明和景观照明等领域的精确控制。通过改变PWM信号的占空比，可以实现对LED灯亮度的无级调节，方便用户根据实际需求调整照明亮度，还能有效节约能源和延长LED灯的使用寿命。
4. 音频处理：在一些简单的音频放大电路中，PWM信号可以通过控制开关元件的通断来实现对音频信号的放大和调节。
5. 测量和通信：PWM信号还可以用来实现信号的调制和解调，在测量和通信领域中发挥重要作用。

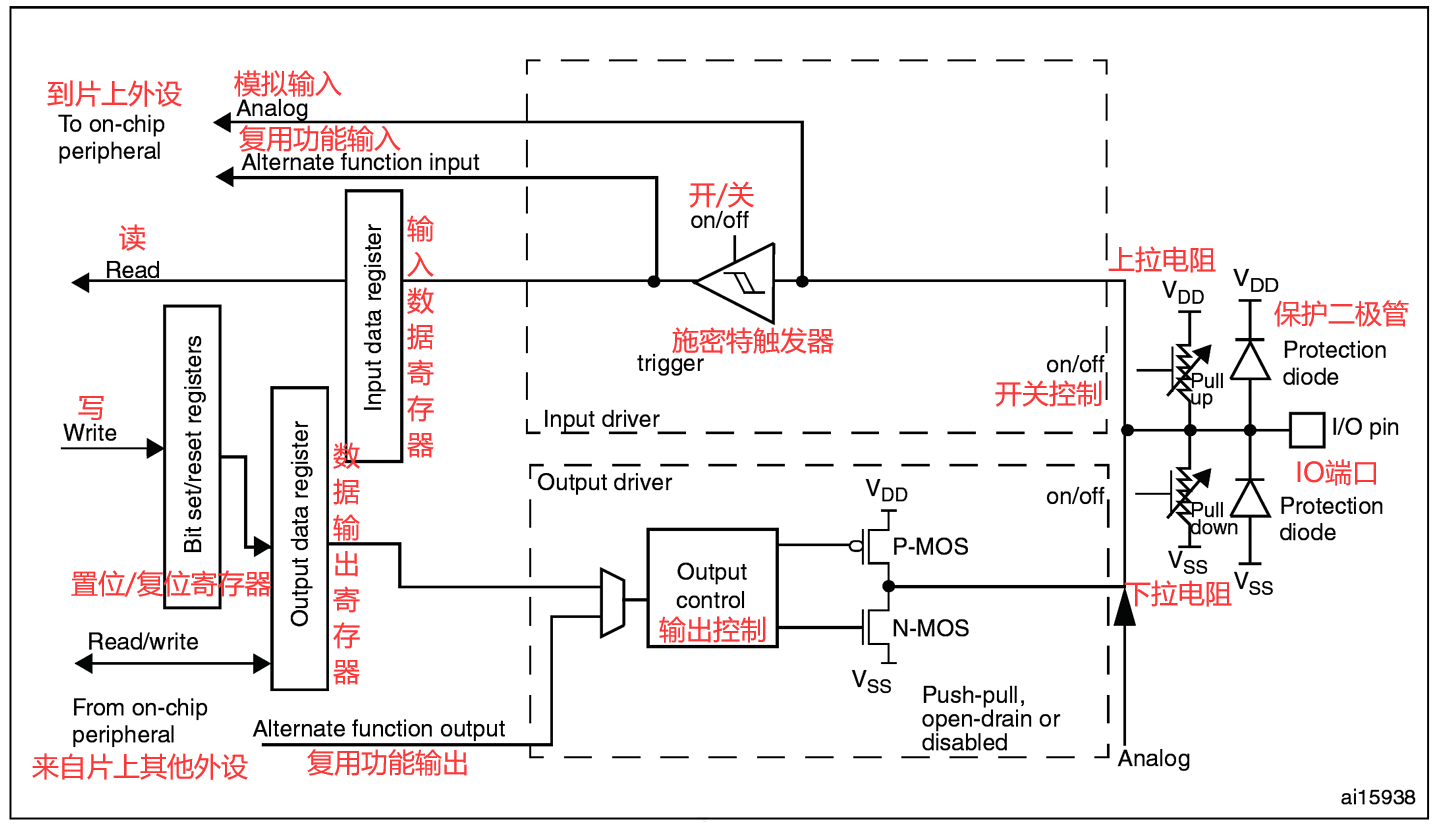

19、单片机IO框图中，保护二极管如何实现的保护功能，保护的谁？

保护二极管的实现原理

钳位作用：

1. 保护二极管通常被连接在IO引脚的上下两边，形成钳位电路。当IO引脚受到过高或过低的电压输入时，二极管会导通，从而将引脚电压钳制在一个安全范围内。
2. 当引脚电压高于VDD（电源电压）时，上方的二极管会导通，将电压钳位在VDD加上一个二极管的正向导通压降（通常为0.7V左右）。
3. 当引脚电压低于VSS（地电压或0V）时，下方的二极管会导通，将电压钳位在VSS减去一个二极管的反向击穿电压（但通常这个电压很小，接近0V）。

电流限制：

保护二极管还具有限制电流的作用。当外部电压异常导致电流过大时，二极管会限制电流的大小，防止过大的电流损坏单片机的IO端口或内部电路。

保护二极管保护的对象

单片机IO端口：

保护二极管的主要保护对象是单片机的IO端口。IO端口是单片机与外部电路进行交互的重要接口，其稳定性和可靠性对单片机的正常工作至关重要。

通过保护二极管，可以有效防止外部异常电压或电流对IO端口造成损坏，保证单片机与外部电路的正常通信和数据传输。

单片机内部电路：

除了直接保护IO端口外，保护二极管还间接保护了单片机内部的其他电路。由于IO端口是单片机与外部电路的接口，如果IO端口受到损坏，很可能会导致单片机内部电路也受到牵连而损坏。

20、单片机IO口有什么作用？上拉电阻与下拉电阻的作用？

单片机IO口的作用

输入：

单片机的输入端口用于接收来自外部设备的数据。例如，可以连接传感器、按钮等元器件，通过输入端口将这些元器件收集到的数据（如温度、压力、开关状态等）传递到单片机内部进行处理。

输出：

单片机的输出端口用于向外部设备发送数据或控制信号。例如，可以连接LED灯、蜂鸣器、电机等外部设备，通过输出端口向这些设备发送指令信号，实现对它们的控制。

复用：

一些单片机的IO口还具有复用功能，可以用于连接需要公共控制信号的高速器件，如同步器件、高速数据存储器、网络通信模块等。这些复用端口通常需要使用特殊的协议进行操作，以实现不同设备之间的联动和协作。

通信：

某些单片机的IO口还可以用于实现与外部设备之间的通信功能。例如，通过串口端口（UART）可以实现单片机与计算机、其他单片机或物联网设备之间的数据传输和控制。

上拉电阻的作用

防止IO口浮空：

当没有外部设备连接到IO口时，IO口处于开路状态，容易受到电磁干扰或静电干扰的影响，导致电平不稳定甚至错误触发。通过使用上拉电阻，可以将IO口的电平拉高，防止IO口浮空，保证电平稳定。

确定IO口的默认状态：

在某些应用中，需要确保IO口在无信号输入时处于特定的状态。通过使用上拉电阻，可以将IO口的电平拉高为高电平（逻辑1），从而确定IO口的默认状态。

实现开漏输出：

在某些特殊的应用中，IO口需要实现开漏输出（Open Drain Output），即可以输出低电平，但不能输出高电平。通过使用上拉电阻，可以将IO口的电平拉高，使其处于高阻态，实现开漏输出功能。

下拉电阻的作用

确定IO口的默认状态：

与上拉电阻相反，下拉电阻将IO口的电平拉低为低电平（逻辑0），从而确定IO口的默认状态为低电平。

防止IO口误触发：

在一些应用中，当IO口处于高阻态或浮空状态时，可能会由于外部干扰或噪声而产生误触发。通过使用下拉电阻，可以将IO口的电平拉低，防止误触发。

降低功耗：

在需要使用开关或按键等外部设备进行输入的场合，如果直接将IO口连接到高电平或电源电压，会导致电流流过IO口，造成功耗的浪费。而通过使用下拉电阻，可以将IO口的电平拉低，减小电流流过IO口的情况，降低功耗。

21、单片机的寻址方式有哪些？

单片机的寻址方式是指单片机如何通过指令来访问数据存储器（RAM）、程序存储器（ROM）或I/O端口。单片机的指令系统通常使用多种寻址方式以适应不同的操作需求。

1、立即寻址：

指令中直接包含操作数（即立即数），而不是操作数的地址。

这种寻址方式常用于将常量或立即数直接加载到寄存器或内存位置。

例如，指令"MOV A, #20H"将立即数20H加载到累加器A中。

2、直接寻址：

指令中直接包含操作数的内存地址。

CPU直接访问这个地址来读取或写入数据。

这种寻址方式简单明了，适合对特定地址的直接操作。

例如，指令"MOV A, 20H"将地址20H中的数据移动到累加器A中。

3、寄存器寻址：

指令直接使用CPU内部的寄存器来访问数据。

这种寻址方式速度快，因为寄存器的访问速度通常比内存快得多。

寄存器寻址通常用于快速访问和处理数据。

例如，指令"MOV A, B"将寄存器B的内容复制到寄存器A中。

4、寄存器间接寻址：

通过一个寄存器给出操作数的地址。

这种方式提供了更大的灵活性，因为可以通过改变寄存器的值来访问不同的内存地址。

常用的寄存器间接寻址方式包括累加器间接寻址和数据指针间接寻址。

例如，指令"MOV A, @R0"将R0寄存器指向的内存地址中的数据移动到累加器A中。

5、基址加变址寻址：

以某个寄存器（如DPTR或PC）作为基址寄存器，另一个寄存器（如累加器A）作为变址寄存器，两者的内容之和为操作数的地址。

这种寻址方式常用于访问程序存储器中的某个字节。

例如，在某些单片机中，可以使用DPTR作为基址寄存器，累加器A作为变址寄存器来访问程序存储器中的数据。

6、相对寻址：

使用当前指令的地址（通常是程序计数器PC的当前值）加上一个相对偏移量来计算跳转的目标地址。

这种寻址方式常用于实现程序中的分支和循环控制。

例如，指令"JZ label"如果条件测试为真（如累加器A的内容为0），则跳转到标签label所指示的地址。

7、位寻址：

直接对单个位进行操作，而不需要访问整个字节。

这种寻址方式通常用于对特定的标志位或状态位进行控制，如设置、清除或翻转。

位寻址可以提高程序的执行效率，特别是在需要频繁操作单个位的情况下。

例如，指令"SETB P1.0"将端口P1的第0位设置为1。

22、看门狗的原理?

单片机中的看门狗（Watchdog）原理主要涉及到一个定时器电路，用于监控单片机的运行状态，并在系统出现异常时自动复位单片机，以确保系统的稳定性和可靠性。

一、看门狗的基本概念与构成

定义：看门狗，又叫watchdog或watchdog timer，是一个定时器电路，用于监控单片机系统的运行状态。

构成：看门狗电路一般由一个输入（喂狗）和一个输出组成。输入端接收来自单片机的喂狗信号，输出端则连接到单片机的复位端。

二、看门狗的工作原理

定时器启动：看门狗定时器在系统上电或复位后启动，开始计时。

喂狗操作：单片机在正常工作时，会定期向看门狗的输入端发送喂狗信号（通常是一个高电平或低电平信号），以重置看门狗定时器。喂狗信号的发送频率应根据看门狗定时器的超时时间进行设置，以确保在定时器超时前能够发送喂狗信号。

超时与复位：如果单片机由于某种原因（如程序跑飞、死机等）无法在规定时间内发送喂狗信号，看门狗定时器就会超时。一旦超时，看门狗电路就会输出一个复位信号到单片机的复位端，使单片机复位或重启。

三、看门狗的使用原则

系统正常工作时不复位：看门狗应在系统正常工作时不产生复位信号，以确保系统的连续性和稳定性。

系统死机时尽快复位：当系统出现异常或死机时，看门狗应尽快输出复位信号，以恢复系统的正常运行。

四、看门狗的分类与实现

硬件看门狗：硬件看门狗通常是一个独立的芯片，通过监控单片机的电源、时钟等信号来判断系统是否正常运行。硬件看门狗具有可靠性高、独立性强的特点，但成本相对较高。

软件看门狗：软件看门狗则是通过单片机内部的定时器/计数器来实现的。在单片机系统中，可以利用闲置的定时器/计数器设计一个软件看门狗。软件看门狗的成本较低，但可靠性可能受到单片机本身或应用程序的影响。

五、看门狗的应用场景

看门狗广泛应用于各种需要高可靠性和稳定性的单片机系统中，如工业控制、汽车电子、医疗设备、航空航天等领域。在这些领域中，单片机系统的稳定性和可靠性至关重要，看门狗可以有效地监测系统的运行状态，并在系统出现异常时采取相应措施，确保系统的连续性和安全性。

23、复位时单片机有什么动作?

复位时，单片机会执行一系列特定的动作，确保从确定的初始状态开始运行。

1. 程序计数器（PC）清零：复位后，单片机的程序计数器通常会被设置为初始值（如0000H），这意味着单片机将从存储器的起始地址开始执行程序。
2. 特殊功能寄存器（SFR）初始化：单片机内部的一些特殊功能寄存器在复位后会被设置为特定的初始值。这些寄存器的初始状态通常是已知的，以确保单片机在复位后能够按照预期的方式运行。例如，堆栈指针（SP）可能被初始化为指向堆栈的顶部，而中断使能寄存器（IE）可能被清零以禁用所有中断。
3. 内部RAM状态：对于片内RAM，复位操作通常不会改变其内容（除非特定于某些单片机型号的复位行为）。然而，在单片机启动后，片内RAM的内容是随机的，因此在编写程序时，通常需要在复位后的初始化代码中显式地设置RAM的值。
4. I/O端口状态：复位后，单片机的I/O端口通常会被设置为高阻态或特定的初始状态（如全0或全1）。这取决于单片机型号和具体的设计。
5. 时钟和振荡器：复位操作可能会影响单片机的时钟和振荡器。在某些情况下，复位可能会导致时钟源被重新选择或振荡器被重新启动。然而，这通常取决于单片机型号和复位电路的设计。
6. 中断系统：复位后，单片机的中断系统通常会被禁用。这意味着在复位后的初始化代码中，需要显式地启用所需的中断源。
7. 看门狗定时器：如果单片机内部集成了看门狗定时器，复位操作可能会清除看门狗定时器的计数并禁用它。在复位后的初始化代码中，如果需要，可以重新启用看门狗定时器并设置其超时时间。

24、中断嵌套的好处与坏处?

中断嵌套是指在一个中断服务程序（ISR）正在执行的过程中，再次发生了一个优先级更高的中断请求，此时系统会暂时终止当前正在执行的低优先级中断的服务程序，去处理高优先级的中断请求，待高优先级中断处理完毕后，再返回到被中断了的低优先级中断服务程序继续执行。

中断嵌套的好处

1. 提高中断响应的实时性：对于某些对实时性要求较高的操作，必须赋予较高的优先级并采取中断嵌套的方式，才能保证系统能够及时响应该中断请求。
2. 允许高优先级中断打断低优先级中断：这种机制确保了紧急情况下，高优先级的中断可以及时得到响应和处理，从而提高了系统的响应速度和灵活性。

中断嵌套的坏处

1. 增加系统复杂度和不确定性：中断嵌套使得系统的行为变得更加复杂和不确定。由于一个中断可能会被另一个中断打断，这增加了预测系统行为的难度。
2. 可能导致低优先级中断延迟或丢失：如果高优先级的中断频繁打断低优先级的中断，可能导致低优先级的中断服务程序无法及时完成，进而影响系统的实时响应能力。
3. 系统开销和资源消耗增加：每次中断都需要保存和恢复处理器的状态，包括寄存器、堆栈等。嵌套中断意味着这些操作会频繁发生，从而增加了系统的开销和资源消耗。
4. 可能出现死锁或重入情况：如果在嵌套中断处理过程中不当地访问共享资源或修改全局状态，可能导致死锁或重入的情况。例如，如果两个中断都试图锁定同一资源，而一个中断被另一个中断打断，就可能出现死锁。
5. 可能出现优先级反转问题：在嵌套中断的情况下，低优先级的中断源由于嵌套在高优先级的中断服务程序中执行，而实际上获得了比其他高优先级中断源更高的执行优先级。这可能导致系统行为不符合预期。

25、什么是可重入型函数，使用时需要注意哪些问题？

可重入型函数（Reentrant Function）是指一个函数可以被同时多个任务（线程）调用，且不会出现竞争资源的问题或产生意外结果。这意味着在多个任务同时调用这个函数时，函数内部不会使用全局变量、静态变量或其他共享资源，以确保函数的行为是确定的、可预测的。

在使用可重入型函数时，需要注意以下几个问题：

1. 线程安全性：由于可重入型函数可能会被多个任务同时调用，因此需要确保函数内部使用的数据是线程安全的，不会出现竞争条件或数据污染。
2. 不可重入型函数调用：在一个可重入型函数中，不应该调用其他不可重入型函数，否则可能会破坏可重入性。
3. 不可中断性：可重入型函数在执行过程中一般不会被中断，否则可能导致函数状态不一致。
4. 数据保护：如果可重入型函数需要访问共享资源，必须使用互斥锁或其他同步机制保护这些资源，以防止数据竞争。
5. 局部变量：可重入型函数应尽量使用局部变量，避免使用全局变量或静态变量，以避免多个任务之间共享数据。
6. 递归调用：可重入型函数可以是递归调用的，但需要注意递归深度，避免栈溢出或死锁。

26、ROM与RAM的区别？

一文看懂RAM与ROM的区别！(赶快收藏)_ram与rom 区别-CSDN博客

ROM（只读存储器）与RAM（随机存取存储器）是计算机系统中两种不同类型的存储器

定义与特点

ROM（只读存储器）

定义：ROM是一种用于存储计算机固件和永久性数据的存储器。

特点：数据一旦写入，通常不能通过常规手段进行修改，具有非易失性，即断电后数据不会丢失。

类型：常见的ROM类型包括PROM（可编程只读存储器，只能编程一次）、EPROM（可擦除可编程只读存储器，可多次编程，需紫外线擦除）、EEPROM（电子可擦除可编程只读存储器，可多次编程，通过电子方式擦除）以及Flash ROM（闪存只读存储器，可多次编程，通过电子方式擦除，广泛应用于便携式数字设备）。

RAM（随机存取存储器）

定义：RAM是一种用于存储计算机正在运行的程序和数据的临时存储器。

特点：数据可以随时读写，具有易失性，即断电后数据会丢失。RAM的访问速度非常快，适合频繁的读写操作。

类型：常见的RAM类型包括SRAM（静态随机存取存储器，速度快，价格高，常用作CPU的缓存）和DRAM（动态随机存取存储器，速度慢于SRAM，但价格较低，常用作主存储器）。DRAM的主要类型包括SDRAM、DDR RAM等。

用途与应用

ROM

用途：ROM主要用于存储计算机的启动程序、固件、操作系统和其他关键信息。这些程序和信息在设备启动时加载，为计算机的初始化提供必要的支持。

应用：ROM在计算机、手机、平板电脑等设备的启动和初始化过程中发挥关键作用。它确保了设备的稳定性和可靠性，并为用户提供了良好的使用体验。

RAM

用途：RAM用于存储正在运行的程序的代码和数据，支持操作系统的运行和多任务处理。RAM的读写速度非常快，能够为用户提供流畅的操作体验。

应用：RAM在计算机的日常运行中扮演关键角色。它存储了操作系统、应用程序、临时数据等，并支持虚拟内存、数据缓存等功能。通过增加RAM的容量，可以提高计算机的运行速度和性能。

工作原理

ROM

ROM中的数据以物理状态（如电路中的电子开关状态）表示，不需要持续刷新。ROM中的数据在写入后通常不能通过常规手段进行修改，因此具有稳定性和可靠性。

RAM

RAM中的数据以电子状态存储，需要不断刷新以保持数据的可读性。RAM的读写速度非常快，因为它允许随机访问存储的任何位置。然而，由于RAM具有易失性，因此需要在断电前将数据保存到永久存储设备中。
