长芯微LD73360完全P2P替代AD73360,是一款工业电能计量6通道模拟输入前端(AFE) 处理器

描述

长芯微LD73360是一款面向工业电能计量或多通道模拟输入等通用应用的6通道模拟输入前端(AFE) 处理器。配有6个16位A/D转换通道,在声带信号带宽下,各通道均可实现77dB的信噪比。同时集成一个可编程输入增益放大器(PGA),增益设置分为8级:从0dB至38dB。本芯片特别适用于工业电能计量,因为各通道同时进行采样,可将转换间的时间(相位)延迟降至极低水平。本芯片与国外产品AD73360管脚兼容,可实现替代

特性

• 通道数:6

• 转换位数:16Bit

• 最大采样率:64KSPS

• 电源电压:2.7~5.5V

• 时钟速率:256/512/768×Fs

• 信噪比:77dB@8KHz输入

• PGA 配置范围:0~38dB

• 群延迟:25μs/ADC通道

• 最大功耗:80mW@2.7V

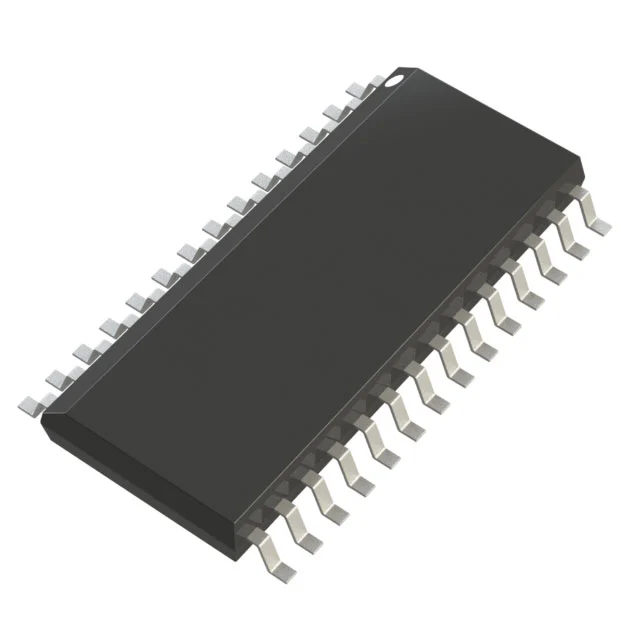

• 封装:SOIC28/TQFP44

应用

• 通用模拟输入

• 工业电力计量

• 电机控制

• 同步采样应用
