描述
长芯微LD7940是一款14位、逐次逼近型模数转换器(ADC)本芯片，采用单电源供电，电源电压同时用作ADC的基准信号，极大地简化了芯片的外围电路。它内置一个低功耗、高精度的14位采样ADC和一个串行接口端口。在CS上下降沿，该器件对VIN端口的模拟输入电压进行采样，范围从0至VDD。本芯片与国外产品AD7940管脚兼容，可实现替代。
特性
• 转换位数：14Bit
• 吞吐速率：100KSPS
• 低功耗：4~17mW
• INL：±0.5LSB（典型值）
• SNDR：81dB@10kHz输入
• THD：-98dB@10kHz输入
• 伪差分输入范围： 0至VDD（VDD=2.5~5.5）
• 无流水线延迟
• 串行接口：SPI兼容

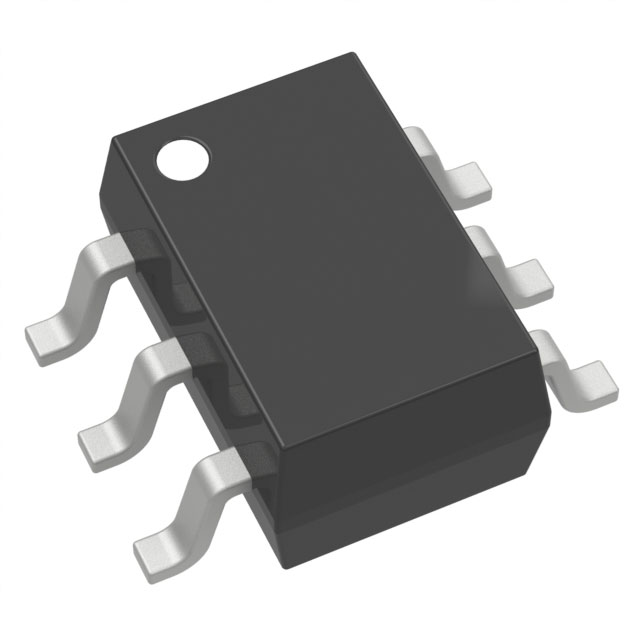

• 封装：SOT23
应用
• 电池供电设备
• 通信
• 自动测试设备
• 数据采集
• 医疗仪器
