描述
LDC90810是一款八通道系统监控器，专为监控复杂系统状态而设计。它的电源电压范围是3V至5.5V，通过配置内部寄存器，可以设置信号输入模式为单端或伪差分。LDC90810内置温度传感器、数字比较器和中断输出引脚，能够灵活监控每个通道，并在输入信号超过设定阈值时生成报警信号。此外，LDC90810还集成了内部参考电压，使其成为一个完整的单芯片系统监控器解决方案。
LDC90810系统监控器内部集成了一个真正的12位sigma-delta ADC，并配备了I2C接口，支持标准模式（100kbps）和快速模式（400kbps）。I2C总线上的模拟滤波器具有出色的抗噪性能，而SDA和SCL线上的超时复位功能可以有效防止I2C总线被锁定。LDC90810还提供了一个灵活的时序器来自动控制通道转换，每个通道的数据转换结果都存储在独立的寄存器中，并且每个通道都可以独立关闭，以降低功耗。

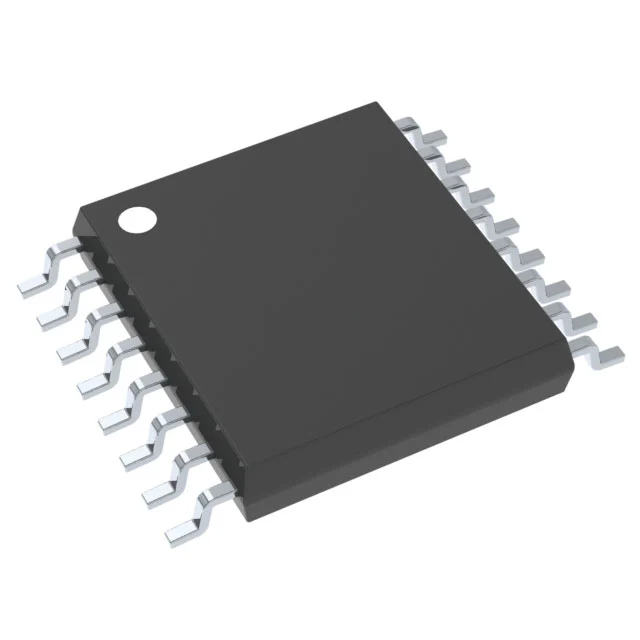

LDC90810采用环保的TSSOP-16封装，工作温度范围从-40℃至+125℃。
特性
• 真正的 12 位 Sigma-Delta ADC 核心
• 电源范围：3V 至 5.5V
• 总未调整误差：±0.16%
• ±1 LSB INL 和 ±1 LSB DNL
• 工作电流：0.25mA
• 深度关断电流：15µA
• 温度分辨率：0.5℃/LSB
• 温度精度：-40℃ 至 +125℃：±2℃（最大值）
• 可配置单端和/或伪差分输入
• 可选内部 2.56V VREF 或外部 VREF
• 每个通道的数字比较器
• 中断引脚 nINT 用于生成报警信号
• I2C 串行总线接口兼容 9 个可选地址
• I2C 接口的超时复位功能
• 独立通道关断和整个芯片深度关断模式可最大限度地降低功耗
• 采用绿色 TSSOP-16 封装
应用
电信
服务器系统
工业和医疗系统
仪器和测试设备
电压和电流监控
