【51单片机独立按键控制数码管移动反向，2片74CH573/74CH273段和位，按键按下保持原状态】2023-3-25

智者知已应修善业2026-03-20 20:29

缘由https://ask.csdn.net/questions/7909241/54131971

cpp 复制代码

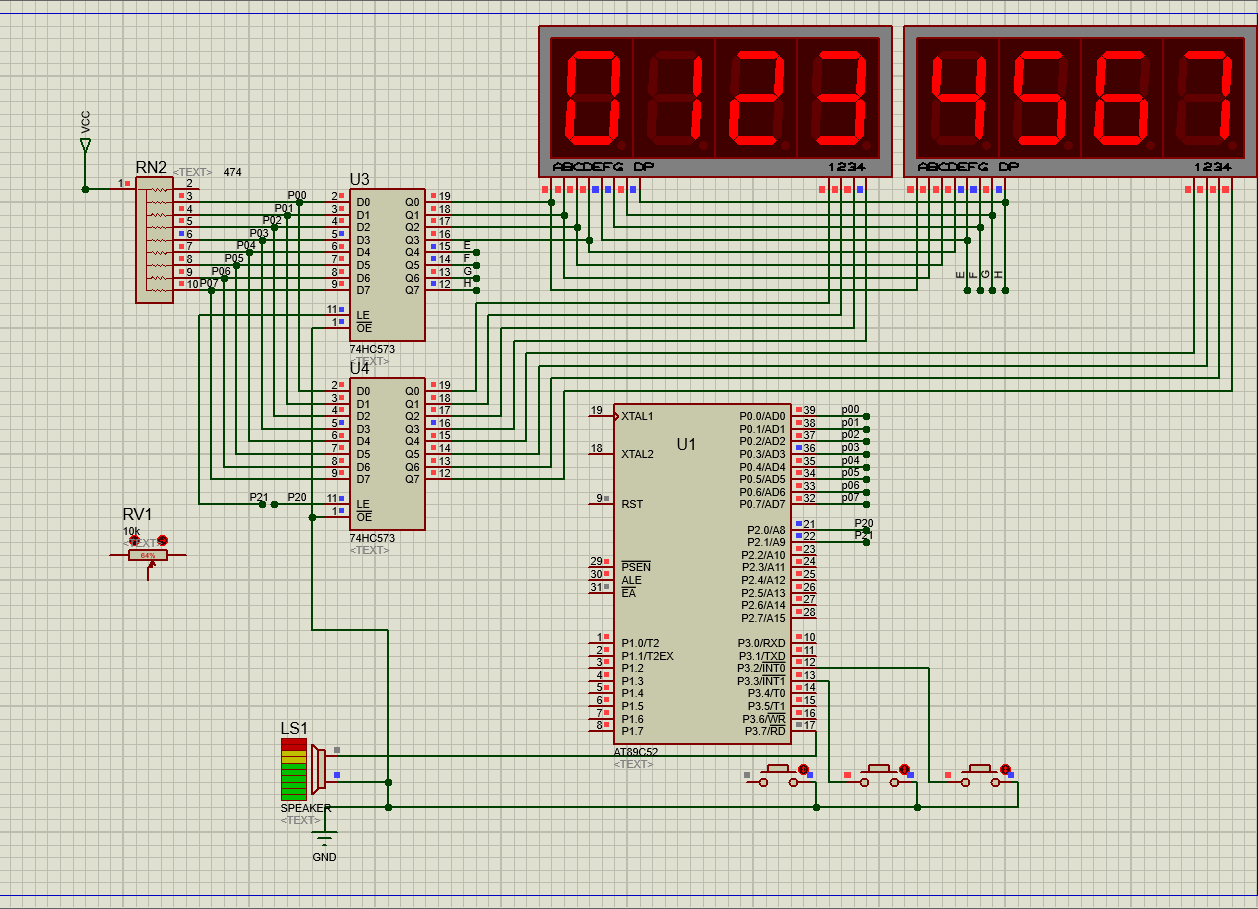

`#include "reg52.h"//四位数码管显示
sbit d=P2^1;
sbit w=P2^0;
sbit k1=P3^2;
sbit k2=P3^3;
bit x1=0,x2=0;
unsigned char code SmZiFu[]={63,6,91,79,102,109,125,7,127,111,128,0};//0-9.
unsigned char ys=0,x=0,fx=0;
void xianshi()
{
    if(++ys>174)
    {
        ys=P0=0;
        d=1;P0=SmZiFu[x+fx>7?11:x+fx];d=0;
        w=1;
        P0=255-(x==0?1:x==1?2:x==2?4:x==3?8:x==4?16:x==5?32:x==6?64:128);
        w=0;
        if(++x>7)x=0;
    }
}
void main()
{//缘由https://ask.csdn.net/questions/7909241/54131971
    unsigned char xd=0,js=0;
    while(1)
    {
        xianshi();
        if(k1==0&&++xd==0){x1=1;x2=0;while(k1==0)xianshi();}
        if(k2==0&&++xd==0){x2=1;x1=0;while(k2==0)xianshi();}
        if(ys==0&&++js==0)
        {
            if(x1==1&&x2==0)if(++fx>7)fx=0;else;
            else if(x1==0&&x2==1)if(--fx==255)fx=8;else;
            else fx=0;
        }
    }
}`

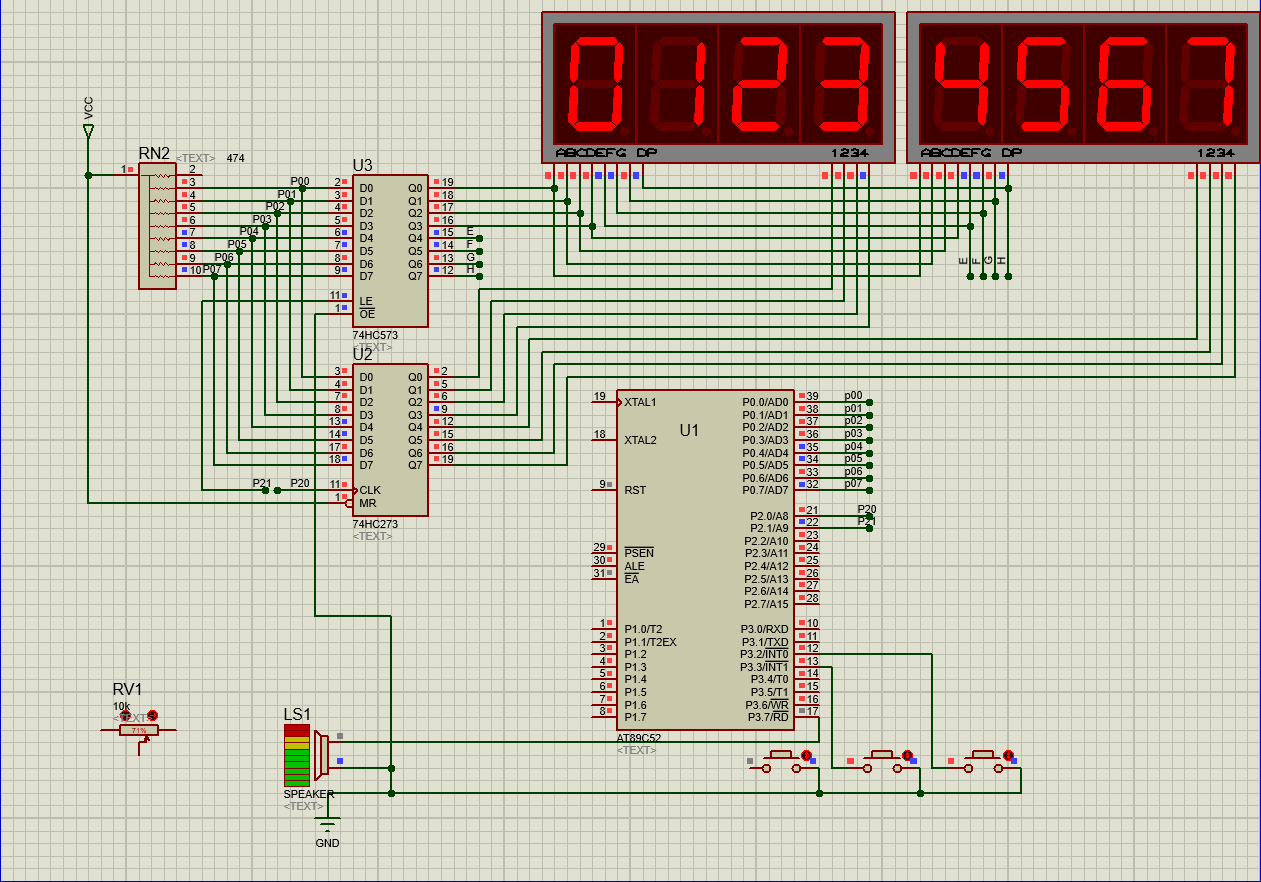

cpp 复制代码

`void xianshi()
{
        if(++ys==0)

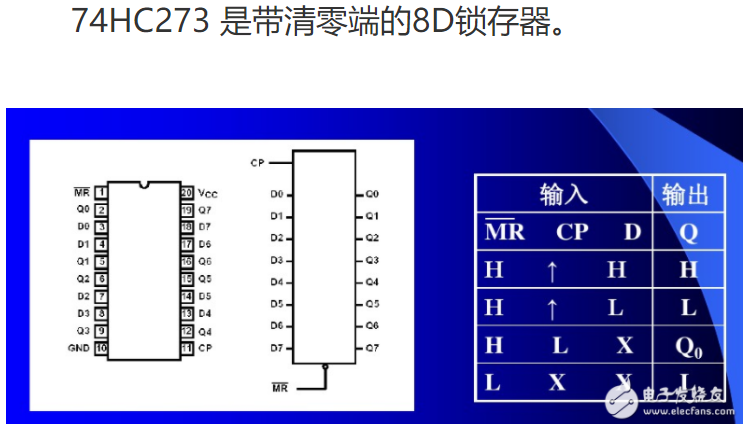

        {//74CH273
           w=0;
           P0=255-(x==0?1:x==1?2:x==2?4:x==3?8:x==4?16:x==5?32:x==6?64:128);
           w=1;d=1;P0=SmZiFu[x+fx>7?11:x+fx];d=0;//若用2片273则d=0在先d=1在后
           if(++x>7)x=0;
        }
}`

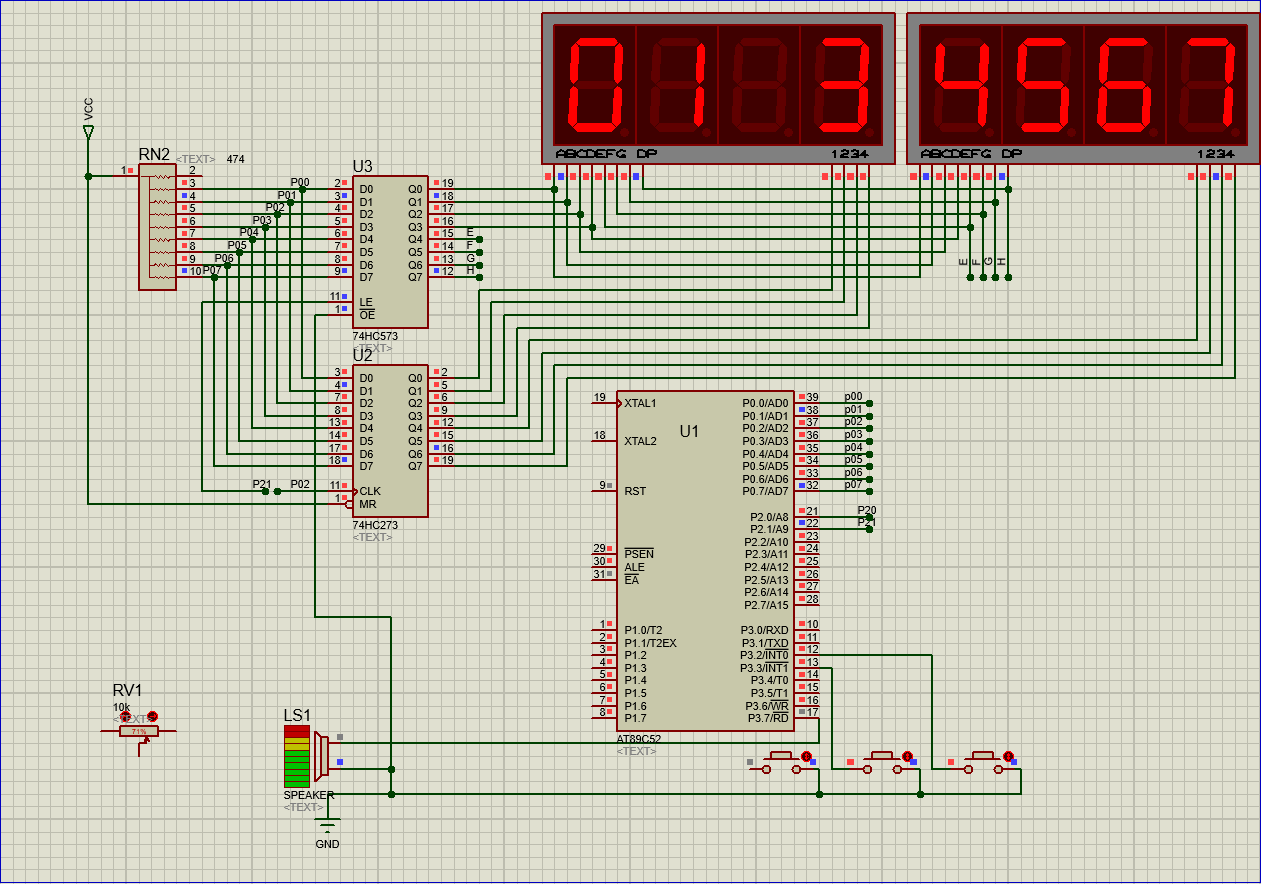

第3位数码管无论如何都无法点亮，添加P0=255;后还是一样？还不清楚什么原因，找到标号弄错了。

cpp 复制代码

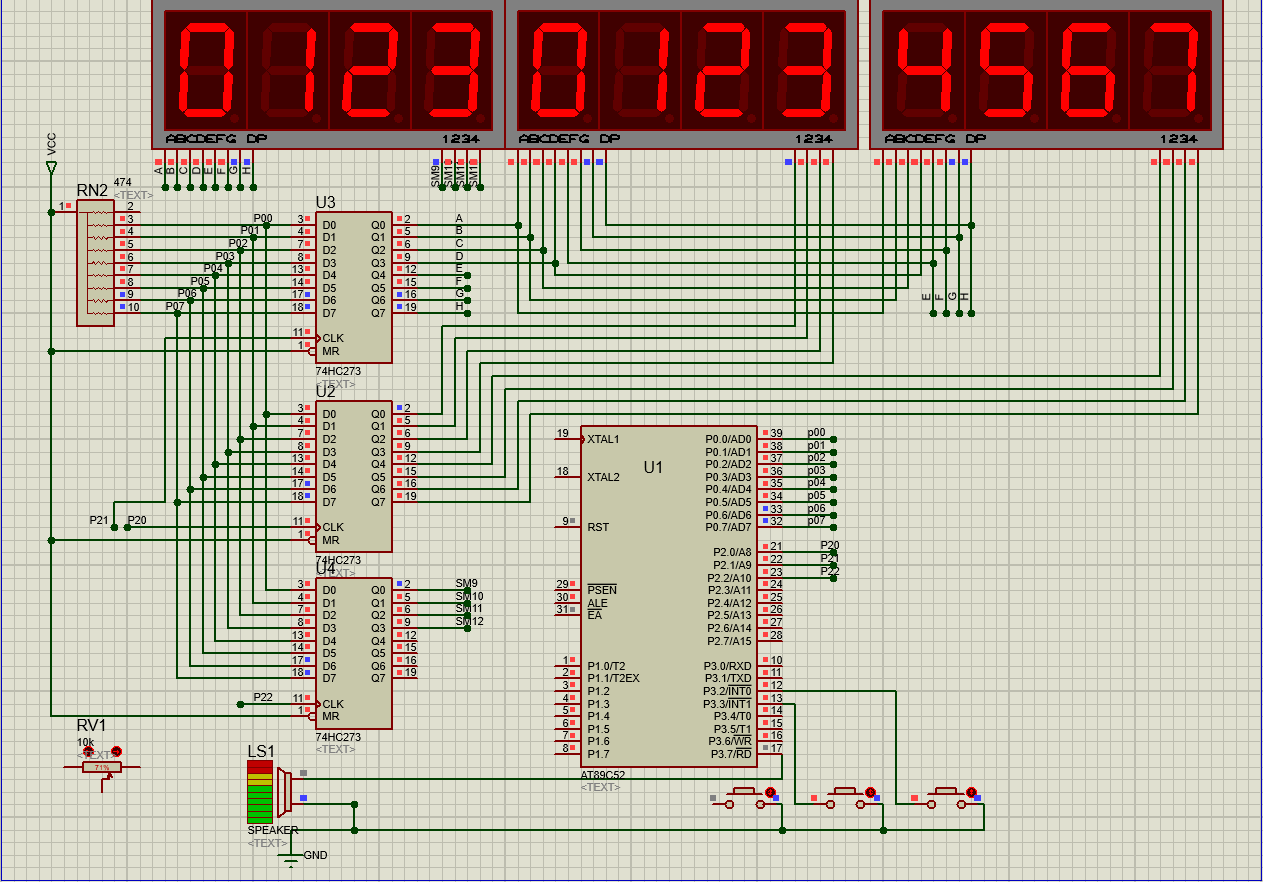

`#include "reg52.h"//四位数码管显示
sbit d=P2^1;
sbit w=P2^0;
sbit w1=P2^2;
sbit k1=P3^2;
sbit k2=P3^3;
bit x1=0,x2=0;
unsigned char code SmZiFu[]={63,6,91,79,102,109,125,7,127,111,128,0};//0-9.
unsigned char ys=0,x=0,fx=0;
void xianshi()
{
        if(++ys==0)
        {
                w=0;
                P0=255-(x==0?1:x==1?2:x==2?4:x==3?8:x==4?16:x==5?32:x==6?64:128);
                w=1;
                w1=0;
                P0=255-(x==0?1:x==1?2:x==2?4:x==3?8:x==4?16:x==5?32:x==6?64:128);
                w1=1;
                d=0;P0=SmZiFu[x+fx>7?11:x+fx];d=1;
                if(++x>7)x=0;
        }
}`

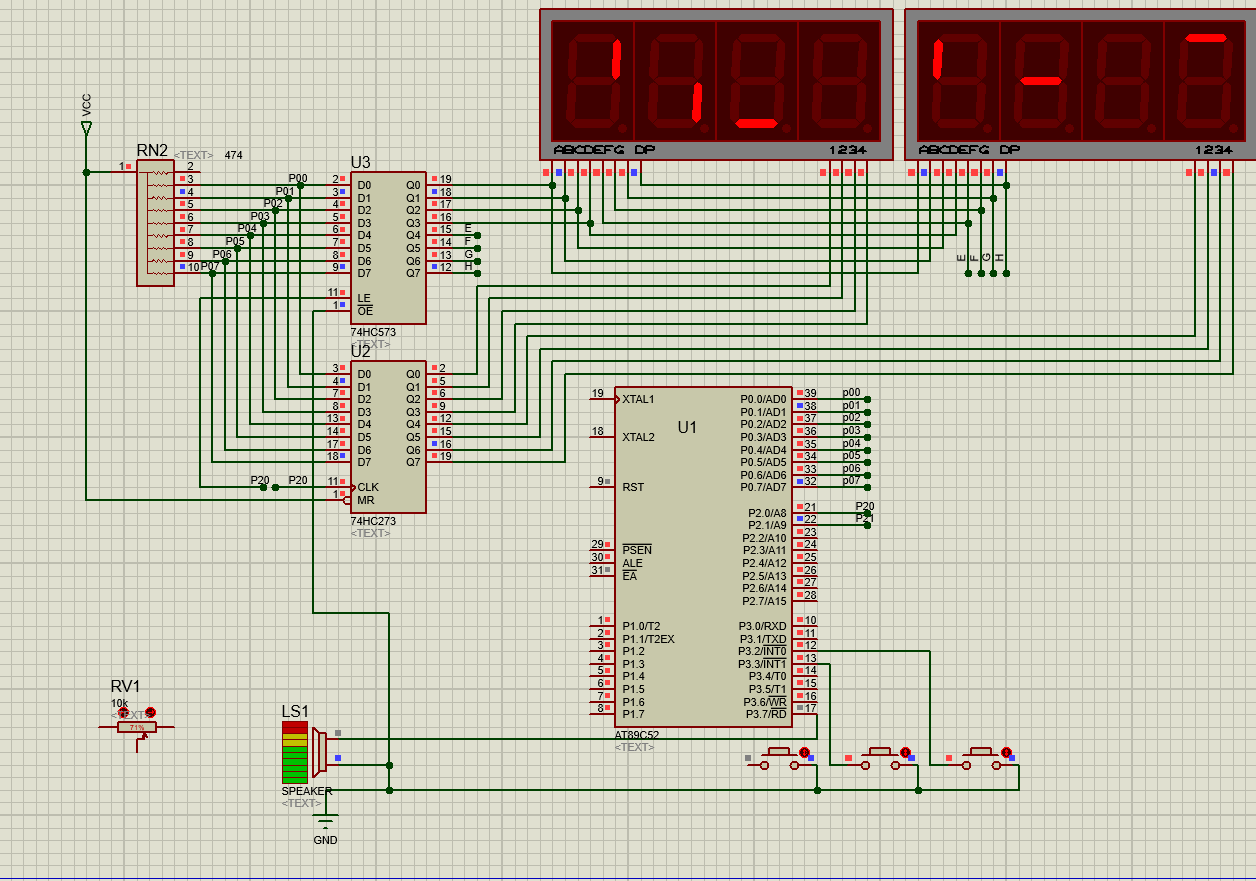

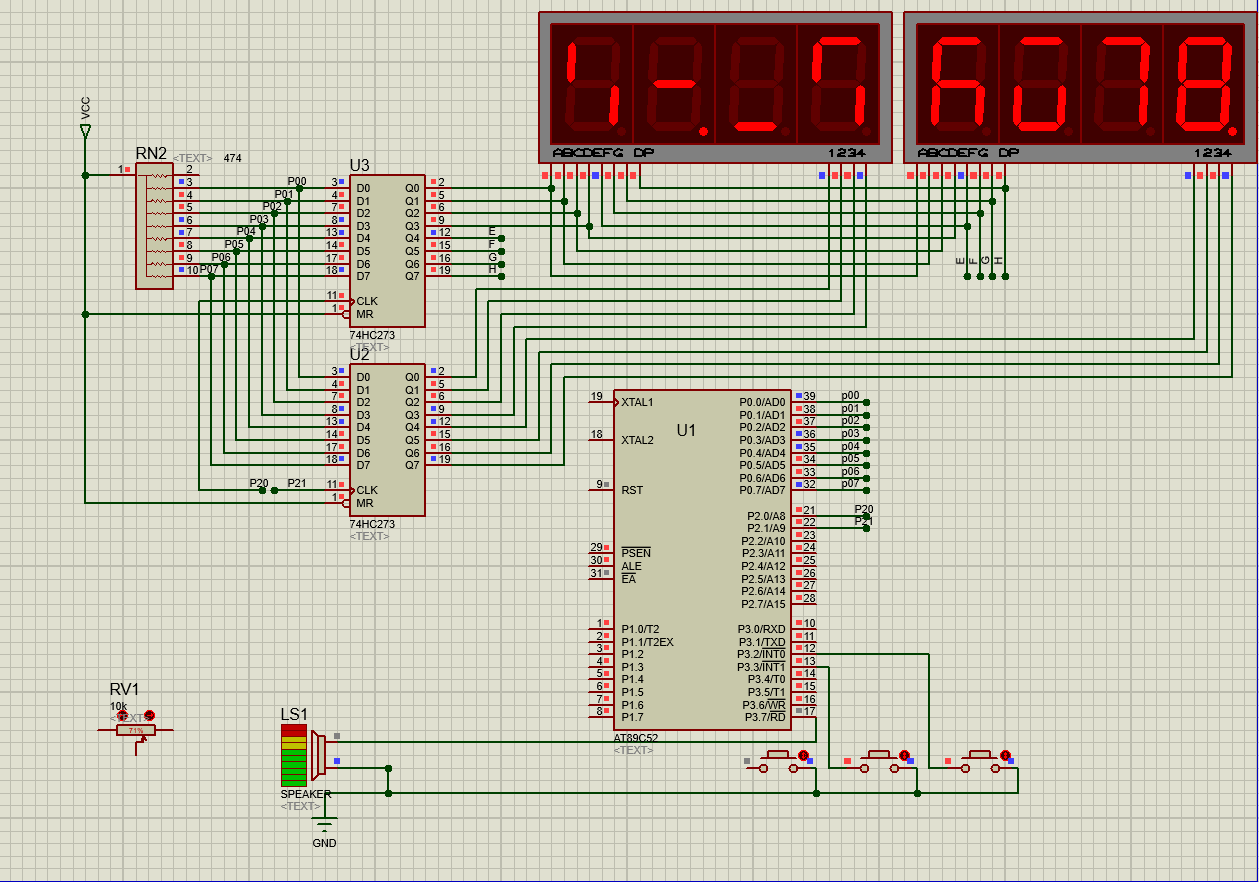

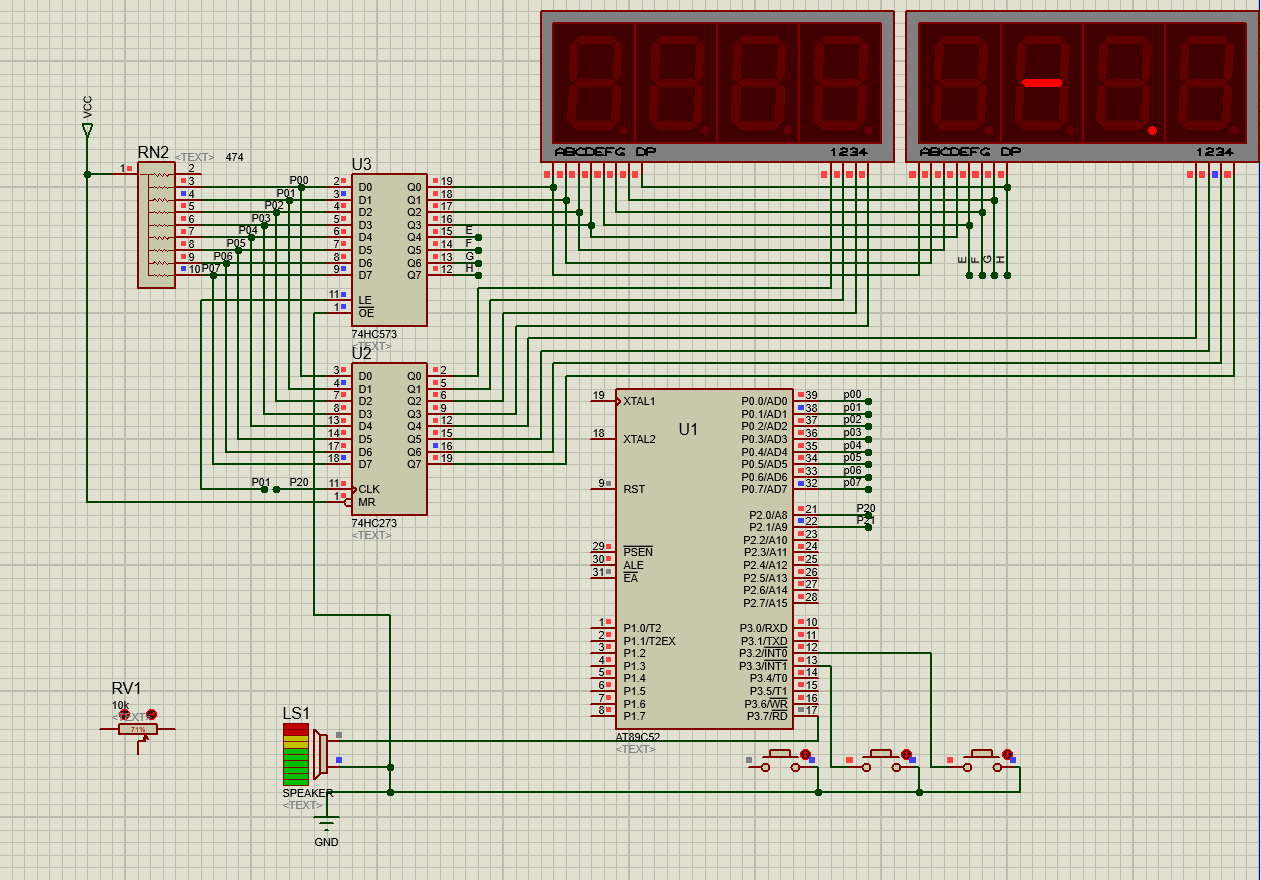

有时由于修改电路难免发生小误而奇怪现象如下

我初学编程时就到论坛1是看看别人是怎么写的，2是有机会就回复力所能及的，有一次好像是回复不怎样，有人奚落我一边呆着去，我问什么意思，答"哪凉快哪呆着去"，然而这种人我觉得不值一提，没那么了不起，反而是没见识鄙陋的表现，其实学单片机我也是一样来看看别人是怎么写的，不是复制粘贴的，最重要的是自己思考推敲才要紧，其实这种驱动没什么特别的，多动脑子就有办法，很简单的，不是什么很难的时序。
