MQTT通信协议业务层实现的完整开发流程

引言

在物联网（IoT）和分布式系统中，MQTT（Message Queuing Telemetry Transport）协议因其轻量级、低带宽占用和发布-订阅模式而广受欢迎。本文基于一个实际项目------储能备份管理系统（Solaris Backup Management System）的MQTT报告器模块，详细梳理MQTT通信协议在业务层的实现过程。从需求分析到部署上线，我们将探讨整个开发流程，并重点剖析其中的难点与解决方案。

项目背景：该系统运行在嵌入式Linux设备上，需要将充电桩数据（如状态、报警、历史记录）实时上报到远程MQTT服务器，同时接收来自服务器的控制命令。MQTT模块作为数据桥梁，确保系统与云平台的可靠通信。

一、需求分析

1：业务场景

数据上报：设备需要周期性或事件驱动地将运行数据（如电压、电流、充电状态）发送到MQTT主题。

命令接收：服务器通过MQTT下发控制指令，如远程重启、参数调整。

可靠性要求：在网络不稳定（如移动网络、Wi-Fi切换）环境下，确保消息不丢失，支持断线重连。

性能约束：嵌入式设备资源有限（CPU、内存），需轻量级实现，避免阻塞主业务线程。

安全性：支持TLS加密，防止数据泄露。

2：技术选型

协议：MQTT 3.1.1，兼容主流Broker（如Mosquitto、EMQX）。

库：使用Paho MQTT C库，支持异步操作。

平台：Linux嵌入式系统，集成到更大的C/C++项目中。

3：架构设计

3.1模块结构

MQTT模块独立为 `es_mqtt_reporter`，包含以下组件：

主入口：`es_mqtt_main.c`（或异步版本 `es_mqtt_main_old4async.c`），负责初始化和主循环。

连接管理：处理MQTT客户端连接、认证。

消息处理：发布（Publish）和订阅（Subscribe）逻辑。

数据适配：将业务数据序列化为JSON或二进制格式。

配置管理：从配置文件读取MQTT服务器地址、主题等。

3.2线程模型

异步模式：使用Paho的异步API，避免阻塞。主线程处理业务逻辑，MQTT操作在后台线程执行。

事件驱动：通过回调函数处理连接状态变化、消息到达等事件。

3.3开发流程

1. 初始化和配置

步骤：

读取配置文件（如 `/app/config/System.cfg`），获取MQTT参数：服务器地址（`mqtt_server`）、端口（`mqtt_port`）、用户名/密码、主题前缀（`mqtt_topic_prefix`）。
初始化MQTT客户端：创建 `MQTTClient` 实例，设置连接选项（KeepAlive间隔、CleanSession等）。

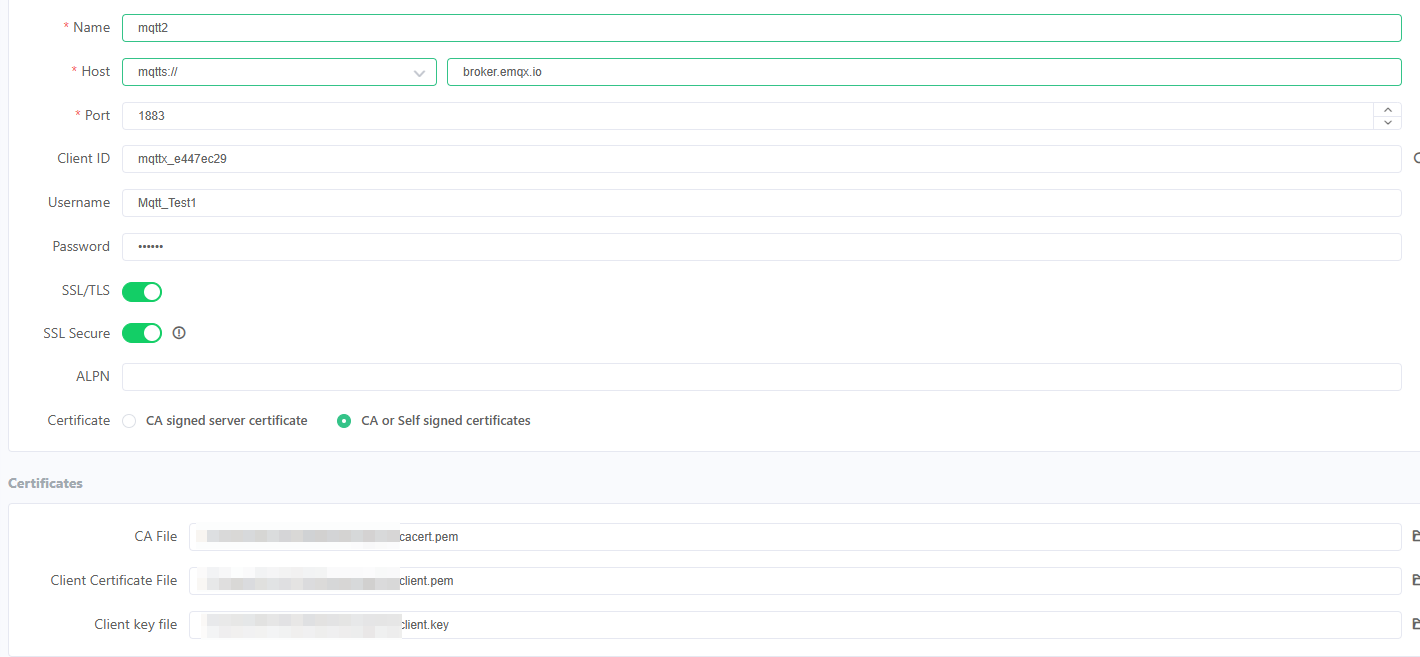

配置TLS：如果启用mTLS，加载客户端证书（`client.pem`、`client.key`）和CA证书。

**代码示例**（基于项目代码）：

```c

MQTTClient_create(&client, address, clientId, MQTTCLIENT_PERSISTENCE_NONE, NULL);

conn_opts.keepAliveInterval = 20;

conn_opts.cleansession = 1;

conn_opts.username = mqtt_user;

conn_opts.password = mqtt_pass;

```

难点：配置文件解析需处理多种格式（JSON、INI），确保参数验证（如IP地址有效性）。

2. 建立连接

步骤：

调用 `MQTTClient_connect` 异步连接到Broker。
设置连接回调：`onConnect`（成功）、`onConnectFailure`（失败）。
实现重连机制：连接失败时，指数退避重试（1s、2s、4s...），最多重试10次。
订阅主题：连接成功后，订阅控制命令主题（如 `device/control`）。

流程：

尝试连接。
如果失败，等待重试间隔。
成功后，发布上线消息（`device/online`），并开始数据上报。

难点：网络波动导致频繁断连。解决方案：使用QoS 1（至少一次交付），结合持久化会话（CleanSession=0）确保消息重发。

3. 消息发布

步骤：

业务数据触发：如充电事件发生，调用发布函数。
数据序列化：将结构体数据转换为JSON（使用cJSON库）。
发布到主题：如 `device/data/status`，QoS=1，确保可靠性。
批量处理：累积多条消息后批量发布，减少网络开销。

代码示例：

```c

cJSON *json = cJSON_CreateObject();

cJSON_AddNumberToObject(json, "voltage", data.voltage);

char *payload = cJSON_Print(json);

MQTTClient_publish(client, topic, strlen(payload), payload, 1, 0, NULL);

```

难点：大数据包可能导致阻塞。解决方案：限制payload大小（<1KB），或分片发送。

4. 消息订阅和处理

步骤：

订阅主题：如 `device/commands`。
设置消息到达回调：`onMessageArrived`，解析JSON命令。
命令执行：根据命令类型（如 `reboot`、`set_param`），调用相应业务函数。
响应反馈：执行后发布结果到 `device/response`。

流程：

接收消息。
验证签名/权限（如果有）。
执行命令。
发送ACK。

难点：命令并发处理。解决方案：使用队列（Queue）缓冲命令，单线程顺序执行，避免竞态条件。

5. 错误处理和断开

步骤：

监听断连回调：`onConnectionLost`，触发重连。
心跳机制：KeepAlive确保连接活跃。
优雅关闭：程序退出时，发布下线消息，断开连接。

难点：长时间断连后消息积压。解决方案：实现离线缓存（本地文件/内存），重连后批量重发。

重点难点及解决方案

1. 异步处理与线程安全

难点：MQTT异步操作可能与主业务线程并发，导致数据竞争。

解决方案：使用互斥锁（Mutex）保护共享数据。Paho库的回调在单独线程执行，确保业务逻辑线程安全。

2. 连接稳定性

难点：嵌入式设备网络不稳定，频繁断连影响实时性。

解决方案：

指数退避重连算法。
QoS设置：上报数据用QoS 1，命令用QoS 2（仅一次）。
网络监控：定期ping Broker，提前检测断连。

3. 数据序列化与性能

难点：业务数据复杂（嵌套结构体），序列化耗时。

解决方案：预分配缓冲区，避免动态内存分配。使用二进制协议（如Protobuf）替代JSON，减少带宽。

4. 安全性

难点：mTLS证书管理，证书过期或错误导致连接失败。

解决方案：证书上传接口（见前文 `Create_2BinFile_FromBody_mTLS`），定期检查证书有效期。支持用户名/密码+TLS双重认证。

5. 资源限制

难点：嵌入式设备内存/CPU有限，MQTT库占用资源。

解决方案：优化代码：减少日志输出，使用静态分配。监控内存使用，防止泄露。

6. 测试挑战

难点：模拟网络故障、Broker异常。

解决方案：使用Mosquitto本地Broker测试。编写单元测试模拟断连、重连。压力测试：高频发布消息，验证稳定性。

测试和部署

1、测试阶段

单元测试：测试连接、发布、订阅函数。

集成测试：端到端测试，与实际Broker交互。

压力测试：模拟高负载，检查内存泄露。

现场测试：在目标设备上验证，监控日志。

2、部署

编译为动态库或可执行文件，集成到主系统。
配置脚本：启动时加载MQTT参数。
监控：集成日志系统，实时监控连接状态。

3、结论

实现MQTT业务层并非简单集成库，而是涉及网络编程、并发控制、安全性等多方面挑战。通过异步架构和健壮的错误处理，我们确保了系统的可靠性。在太阳能管理系统中，MQTT模块成功实现了数据实时上报和远程控制，提升了运维效率。

开发过程中，重点难点在于处理异步并发和网络不稳定性，解决方案强调了设计模式的运用，如回调、队列和重试机制。如果你对特定代码片段或扩展功能感兴趣，欢迎深入讨论！

二、总结

本 MQTT 项目重点考察的知识/技能与能力

1) MQTT 协议理解与应用

MQTT 连接/断开/重连机制（CONNECT/DISCONNECT、KeepAlive、会话恢复）

发布/订阅模型（Pub/Sub、主题结构、QoS 0/1/2）

消息可靠性与重传策略（QoS、遗嘱消息、离线缓存）

2) 网络编程与异步/并发处理

FastCGI + HTTP 解析（multipart 文件上传、Content-Type/Boundary 处理）

异步消息回调（Paho MQTT 异步 API、事件驱动回调函数）

线程安全与同步（多线程数据访问、互斥/锁、状态机设计）

3) 嵌入式/资源受限系统开发

内存/文件/IO 管理（小内存、有限文件系统、文件读写、临时文件处理）

性能与稳定性（避免阻塞、减小内存泄漏、合理缓冲）

4) 协议层与业务层逻辑结合

业务数据序列化（JSON 读写、cJSON 库使用）

业务命令解析/执行（下发命令解析、状态回报、应答机制）

界面与接口协同（Web页面/API与后台通信流程）

5) 安全与证书管理

mTLS（双向 TLS）证书上传与管理**（client.pem、client.key 处理、证书存放路径）

访问控制与token验证**（HTTP header token、session 机制）

6) 调试、异常处理与稳定性保障

错误码/日志输出（TRACEX）**、定位问题能力

异常场景处理**（网络中断、文件读写失败、解析异常）

测试与验证能力**（连接稳定性、重连、断点续传）

🎯 能力点总结（面向评估）

解决网络协议业务问题的能力

读懂复杂 C 代码并找到关键流程的能力

在嵌入式环境下做可靠通信的能力

从协议到实现、从需求到代码的端到端思考能力

诊断问题并定位到具体模块/函数的能力
