压控晶振学习笔记

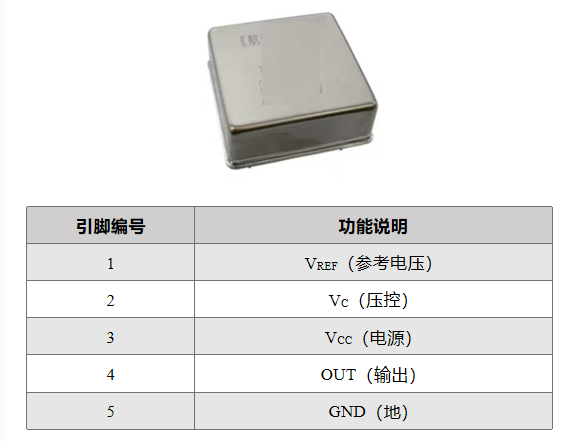

图中展示的是一款高精度恒温晶体振荡器（OCXO）。在技术指标中看到的"电调范围"以及引脚定义中的 （压控） ，共同指向了这种现象：压控特性（Voltage Control） 。这种通过电压调节频率的现象，在电子工程中通常被称为压控晶体振荡器（VCXO/VCOCXO）。从底层的角度来解析该现象：

1.1. 核心元件：变容二极管（Varactor Diode）

实现电压控频的核心部件是变容二极管。

原理： 变容二极管是一种利用 PN 结电容随反向偏置电压变化而变化的特殊二极管。
作用： 当你在引脚 2（）施加不同的电压时，变容二极管的等效电容值会随之改变。

1.2. 负载电容与谐振频率的关系

晶体振荡器的物理谐振频率不仅取决于石英晶体本身，还取决于与其并联或串联的负载电容（Load Capacitance, ）。

根据晶振的频率公式，负载电容与输出频率的关系大致如下：

(其中为串联谐振频率，为动态电容，为静态电容)

调压过程： 调节改变变容二极管电容改变总负载电容导致输出频率 $f$ 发生微小的偏移。
现象： 通常情况下，控制电压升高，变容二极管电容减小，总负载电容减小，从而导致输出频率升高。

1.3. 工程意义与应用

虽然晶振以"稳"著称，但在高精度应用中，必须有微调手段：

补偿老化（Aging Compensation） 晶振随时间推移会产生频率漂移（一般是非线性）（图中显示年老化率为）。通过调节电压，可以将偏移的频率"拉"回标准值。
锁相环（PLL）频率同步： 在通信系统中，需要将本地晶振的频率与远程参考信号完全同步。通过的反馈调节，可以实现频率的精确锁定。
频率调制： 在某些应用中，可以直接利用输入基带信号实现调频（FM）。

1.4. 重要参数

电调范围（）： 这意味着通过调节电压，可以在中心频率（如 10MHz）的基础上，实现大约的微调。常见单位介绍：

| 单位 | 全称 | 数值 | 典型应用 |
| ppm | Parts Per Million | $10\^{-6}$ | 普通晶振、工业级时钟 |
| ppb | Parts Per Billion | $10\^{-9}$ | 高性能 OCXO、基站时钟 |

ppt Parts Per Trillion $10\^{-12}$ 原子钟（如铷钟）、深空导航参考源

ppm 是 Parts Per Million 的缩写，意为"百万分之一 "。假设你有一个标称频率为 10 MHz 的晶振，其频率稳定性为 1 ppm ：

这意味着该晶振在规定的工作条件下，其实际输出频率可能在到之间波动。

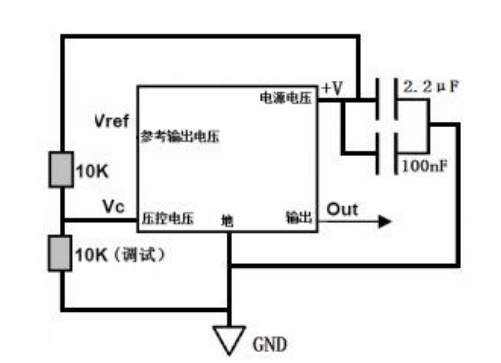

（参考电压）： 引脚 1 输出一个稳定的参考电压。通常用户会通过一个电位器将
分压后送入，从而在没有外部控制系统时手动微调频率。更精准的做法是用DAC来调节。
日老化率：

图中显示的日老化率 为，这等同于 0.0001 ppm （即 0.1 ppb）。在 10 MHz 下，这种级别的稳定性意味着每天的频率偏差仅为 0.001 Hz。在深空探测或高速信号处理中，低 ppm/ppb 值能有效降低通信系统的误码率（BER），并确保长距离测距的精度。

1.5 拓展

1.5.1老化率与电调频率的关系

老化率，如果一直老化，还能通过电调频率调节回来吗？对于简单直接的回答是：可以调节回来，但有"额度"限制。 可以把晶振的电调范围（Tuning Range）想象成一个"蓄水池"，而老化（Aging）就是水位的缓慢流失。只要流失的水量没有超过蓄水池的总容量，你就可以通过调节电压把水位拉回到标准线。根据ZD048提供的技术手册进行的详细量化分析：

(1). 指标量级对比：调频能力 vs. 老化速度

我们要看"调频范围"是否能覆盖"任务周期内的总老化量"。以 ZD048 为例：

10年总老化量： 。

电频率调整范围： （压控电压内可调）。

分析： 电调范围（量级）比 10 年的总老化量（量级）大了一个数量级 。这意味着，即使这枚晶振连续工作 10 年，其频率漂移也只占用了电调总空间的 10% 左右。从理论推算看，通过电压调节，它支撑 50 年甚至更久的频率校准都是够用的。

(2). 调节的物理极限：压控"触顶"

虽然能调，但不能无限调。调节是通过改变压控引脚（）的电压来实现的：

调节过程： 随着晶振不断老化，你需要逐年微调 $V_c$ 引脚的输入电压（例如从逐渐增加到）来抵消频率偏移。

失效点： 当你的压控电压已经调到了手册规定的极限（例如或），而频率依然偏离目标值时，这就叫**"压控饱和"** 。此时，调节手段耗尽，晶振就无法再通过电调恢复到标称频率了。

(3). 在深空探测任务中的实际操作

针对你正在做的深空项目，通常有以下两种校准策略：

地面遥控校准： 在长达数年的飞行中，地面站定期测量下行信号的频率偏差，然后发送指令给卫星，通过 DAC（数模转换器）修改晶振的电压。

自动闭环校准： 如果系统内有更高精度的参考源（如原子钟或接收到的导航卫星信号），FPGA 可以通过算法自动调整输出给晶振的控制电压。

(4). 为什么依然要选老化率低的器件？

调节精度： 老化越快，意味着你需要更频繁地进行校准，且对压控电压的控制精度要求越高。

非线性风险： 压控曲线在高电压或低电压边缘往往具有非线性，老化严重的器件在后期调节时，频率步进会变得难以预测。

可靠性： 老化率在某种程度上反映了晶体切割工艺和封装真空度的质量。老化率越低，说明器件内部越稳定，在极端环境下（如你提到的 $-180\^{\\circ}C$ ）出现突发性跳频的概率越小。

1.5.2 稳态相位噪声

稳态相位噪声（Steady-state Phase Noise） 是衡量振荡器（如你提到的 OCXO）频率纯净度的核心指标。简单来说，它反映了频率在短时间内的"抖动"程度。从以下几个维度来深入理解：

（1）. 什么是"稳态"？

在晶振的技术手册中，"稳态"是指器件已经完成了预热过程，内部的恒温槽（Oven）已经达到了热平衡状态。

此时，外部环境温度、电源电压和负载都保持恒定。

指标中的相位噪声是在这种"理想且稳定"的工况下测得的，排除了开机漂移或环境剧烈变化的影响。

（2）. 什么是"相位噪声"？

理想的晶振应该输出一个完美的正弦波，在频谱仪上表现为一条极窄的竖线（中心频率）。但实际中，由于半导体器件的热噪声、晶体Q值等因素，频率会发生微小的随机波动。这种波动在频谱上表现为中心频率两侧出现的"边带"或"裙边"。

单位：：这表示在距离中心频率一定距离（偏移频率）处，单位带宽（ $1Hz$ ）内的噪声功率与中心频率（载波）功率的比值。

负值越小越好 ：例如比更优秀，意味着噪声功率更低，信号更纯净。

（3）. 如何解读不同频段的噪声？

规格书给出的这组递减数据反映了时钟在不同范围内的稳定性：

偏离中心频率 性能指标 影响的系统环节

近端噪声 () $\<-95$ 到 $-125\\text{dBc/Hz}$ 主要受恒温槽压力和晶体质量影响，决定系统的短期稳定性。

中端噪声 ( $100\\text{Hz} \\sim 1\\text{kHz}$ ) $-140$ 到 $-150\\text{dBc/Hz}$ 影响多普勒测量和精细频谱分析。

远端噪声（底噪） ( $\\ge 10\\text{kHz}$ ) $-160\\text{dBc/Hz}$ 决定了 ADC 采样时的**宽带信噪比（SNR）**底限。

（4）. 为什么在深空探测任务中很重要？

在深空探测中，信号经过亿万公里的传输会变得极其微弱。

如果本地晶振的相位噪声太大，那么在接收端进行变频处理时，晶振的噪声会直接"盖过"微弱的有用信号，导致通信中断。

对于雷达探测或精密授时，相位噪声直接决定了距离分辨率和时间基准的准确性。

（5）总结

稳态相位噪声就像是一个手电筒的光束。理想的光束是一条细线，而相位噪声就是光束周围散出的"虚光"。虚光越少（相噪越低），光束就越集中，能照到的地方就越远、越清晰。

偏离中心频率	性能指标	影响的系统环节
近端噪声 ()	$\<-95$ 到 $-125\\text{dBc/Hz}$	主要受恒温槽压力和晶体质量影响，决定系统的短期稳定性。
中端噪声 ( $100\\text{Hz} \\sim 1\\text{kHz}$ )	$-140$ 到 $-150\\text{dBc/Hz}$	影响多普勒测量和精细频谱分析。
远端噪声（底噪） ( $\\ge 10\\text{kHz}$ )	$-160\\text{dBc/Hz}$	决定了 ADC 采样时的宽带信噪比（SNR）底限。

1.5.3影响稳定性的核心参数

以下是影响该器件稳定性的核心参数及其具体指标：

（1）. 频率温度稳定性（中长期稳定性）

这是 OCXO 最核心的稳定性指标。它描述了在工作温度范围内，频率随温度变化的波动程度。

具体指标 ：。

影响：由于该器件内置了恒温槽，因此能在 -40℃ 至 70℃ 的宽温范围内保持极高的稳定性。如果环境温度剧烈波动超过此范围，或者散热设计不当，将直接影响其锁定精度。

（2）. 频率老化（长期稳定性）

指在恒定环境条件下，频率随时间推移产生的单向漂移。

具体指标 ：日老化；年老化。（非线性关系）

影响：这是器件随"寿命"增长产生的性能退化。对于长期运行的系统，必须考虑定期校准以补偿老化带来的频率偏移。

（3）. 阿伦方差（短期稳定性）

反映的是频率在短时间（如 1 秒）内的时域波动。

具体指标 ：。

影响：对于需要高精度同步的系统（如深空探测、通信同步），该指标决定了系统的瞬时同步能力。

（4）. 外部环境干扰（电压与负载允差）

器件对外部电路环境变化的敏感度：

电压允差 ：（电压波动时）。

负载允差 ：（负载波动时）。

关键提醒 ：协议特别建议选用线性电源 ，并在引脚处加装的滤波电容，以防止电源噪声干扰频率稳定性。

（5）总结：哪个参数最主要？

如果您关注环境适应能力 ，频率温度稳定性 是最关键的。

如果您关注系统长期准确度 ，频率老化 的影响最大。

如果您关注电路设计对性能的影响 ，电源电压的纯净度（线性电源）是决定其实际表现的核心外部因素。

1.5.4阿仑方差的理解

这种不稳定性（噪声）在每一秒、每一瞬间都存在 ，但它并不是一个"每隔一秒跳动一次"的固定偏差，而是一种统计规律。为了帮你更直观地理解阿伦方差（Allan Variance）晶振中的物理意义，可以从以下几个维度来看：

（1）. 它描述的是"变化的剧烈程度"

阿伦方差衡量的是相邻两个时间段（步长为）内，平均频率之间的差异。

指标中的s指的是取样时间（）。

这意味着：如果你这一秒测量一次平均频率，下一秒再测量一次，这两次测量结果之间的相对偏差，统计学上期望在这个数量级内。

（2）. 为什么说它"一直存在"？

晶振内部的噪声（如白频率噪声、闪烁频率噪声）是随机且持续的。

瞬时性：在每一毫秒甚至更短的时间里，频率都在微小地晃动。

观测性：阿伦方差就像是一把"尺子"。当你选择 1s 作为刻度时，它告诉你这 1s 长度内的平均抖动是多少。

连续性：这种抖动是连续发生的。无论你从哪一秒开始测量，这种由于原子热运动、电路噪声导致的频率不确定性都会表现出来。

（3）. 在ZD048 规格中的实际意义

对于这款 ZD048-18N-0211 晶振：

短期抖动（1s） ：。这代表了它的"纯净度"。在深空探测中，如果你用它作为基准信号进行短时间的积分测量（例如雷达回波测距），这个指标决定了测量精度的底限。

对比老化（长期） ：相比于每天的老化率，阿伦方差描述的是极短时间内的"颗粒感"，而老化描述的是长年累月的"漂移感"。

通俗类比

想象你在操作一辆车，保持 100km/h 匀速行驶：

老化（Aging） ：就像轮胎磨损，跑了一年以后，同样的油门只能跑了。

阿伦方差（Allan Variance） ：就像路面的颠簸和发动机的微小震动。虽然仪表盘显示是，但实际上每一秒的速度都在和之间飞速跳动。这种跳动每一秒都在发生 ，而就是这种跳动的"标准差"。

（4）转化成时间偏差来理解

将频率稳定性（无量纲的相对值）转换为时间偏差（Time Deviation,），最直观的公式是：

其中为频率稳定性指标（即您提到的），为累积观测的时间。

不同时间尺度下的时间偏差

经过 1 秒钟： 产生的偏差约为（皮秒）。

作为参考，光在 1 皮秒内只能走 0.3 毫米。这说明它的瞬时稳定性极高，对于 10MHz 的信号（周期 100ns ）来说，这种抖动仅占周期的千万分之三。

经过 1 小时（3600秒）： 累积偏差约为（纳秒）。

在深空探测的测距任务中，10 纳秒的误差对应的距离偏差大约是 3 米。

经过 1 天（86400秒）： 累积偏差约为 （微秒）。

关键对比：阿伦方差 vs. 老化率

在实际使用中，需要区分短期波动 和长期漂移，因为它们对时间偏差的贡献量级完全不同：

指标类型 对应参数 1天（24h）产生的理论时间偏差 物理意义

短期稳定性 阿伦方差 () 每一秒都在发生的随机"抖动"

长期稳定性 频率老化 () 随时间推移单向积累的"跑偏"

结论： 在短时间内（如秒级采样），阿伦方差决定的微小抖动是主导；但如果您让系统连续运行一天而不进行外部对时，老化（Aging） 产生的偏差将比阿伦方差积累的偏差大出 160 多倍。

指标类型	对应参数	1天（24h）产生的理论时间偏差	物理意义
短期稳定性	阿伦方差 ()		每一秒都在发生的随机"抖动"
长期稳定性	频率老化 ()		随时间推移单向积累的"跑偏"

1.5.5 压控晶振的最小频率刻度

阿仑方差（Allan Variance）决定了你细分频率的"物理意义"边界。 虽然 DAC 的位数决定了你"想"调多准，但阿仑方差决定了晶振"能"有多准。

阿仑方差衡量的是晶振的短期频率稳定性。可以把它理解为晶振频率在微观时间尺度上的"呼吸"幅度。

物理瓶颈 ：如果计算出 24-bit DAC 的调节步进是，但 ZD578 在 1 秒内的阿仑方差（即频率随机波动）是，那么调节量比它的自发波动还要小 100 倍。
结果：这种细分是无效的。就像你试图在一把不断伸缩抖动的尺子上刻下微米级的刻度，刻度本身虽细，但尺子在晃，你永远无法通过这个刻度得到准确的读数。

虽然阿仑方差划定了上限，但在工程实现中，还需要参考以下两个参数：

A. 相位噪声（频域视角）

如果细分频率是为了做精密通信（如锁相环），那么近端相位噪声 （处）比阿仑方差更直接。

ZD578 在处具有极好的指标。
工程陷阱 ：如果为了细分频率而选用了一个高位数但高噪声 的 DAC，DAC 的输出纹波会直接恶化这个的指标。此时，你虽然"分"得更细了，但信号的谱线"宽"了，通信质量反而下降。

B. 调频斜率（）

正如之前讨论的，同样的 12-bit DAC，控制 ZD255（范围 0.6ppm）比控制 ZD048（范围 2ppm）要更"准"。

计算逻辑：范围越窄，单位电压引起的频率变化越小，细分就越容易。

2.电压调节频率的方法

2.1 晶振的特性

2.1.1极性

绝大多数压控晶体振荡器（VCXO/OCXO）遵循正极性控制逻辑：

升高频率升高 ：即对应最低频率，对应最高频率。
降低频率降低。

虽然极少数特殊应用会定制负斜率，除非规格书另有说明，否则默认均为正斜率。

2.1.2. 中心电压与标称频率

在 0~5V 的调节范围内，厂家在生产校准时，通常是以中心电压 （通常是调节范围的一半，即）为基准的。

当时，输出频率应最接近标称频率。
调节电压偏离时，频率向两边线性对称偏移。

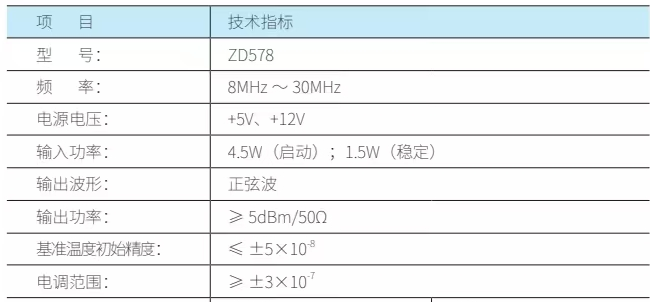

2.1.3. 结合 ZD578 的实际指标换算

该型号的电调范围 为（即）。

若以为例，其实际的频率调节映射大致如下：

：对应频率约为（标称频率）。
：对应频率约为。
：对应频率约为（标称频率）。

2.1.4. 的作用

图中的引脚 1 ()，它输出一个内部稳压后的参考电压。

如果你使用外部电源（如 LDO 输出的）来调节，电源上的微小纹波（Noise）会直接耦合到频率上，产生相位噪声。
推荐做法 ：使用该晶振自带的作为控制电路（如电位器或 DAC）的参考源。由于与内部变容二极管的偏置电路同源，可以抵消掉一部分由于电压波动引起的频率漂移。

2.2 搭配DAC的位宽推导方法

推导 DAC 位宽的方法有两种：一种从需求目标 出发，另一种从硬件物理特性出发。

方法一：量化级数推导法 (基于目标分辨率)

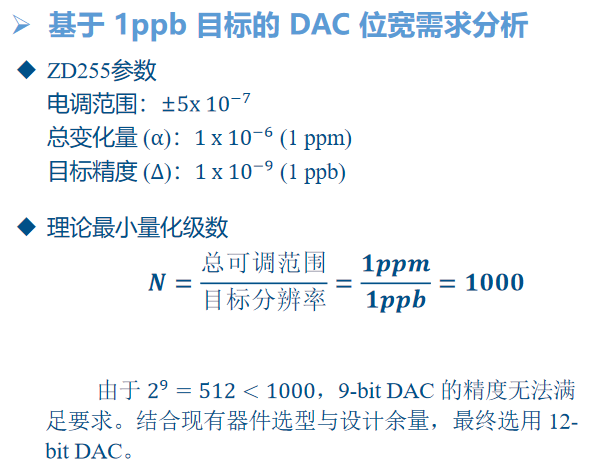

图片中所采用的方法，主要用于快速评估 DAC 是否满足最低系统指标。

（1）. 推导逻辑

该方法将晶振的总电调范围（Tuning Range）看作一段总长度，将你期望达到的频率步进（如 1ppb）看作最小刻度，计算出覆盖这段长度最少需要多少个"台阶"。

计算公式：
- 量化级数：

理论位宽：
实际选型： (通常向上取整并预留余量)

（2）. 前提条件

目标精度已确定： 必须明确系统对频率微调的最小分辨率要求（如）。
电调范围已知： 需从手册中确认晶振的总变化量（如 ZD255 为）。
线性假设： 默认晶振的频率随压控电压的变化是线性的。
**电压匹配：**默认晶振的可调电压和DAC输出电压一致。

（3）.实例

核心参数:

总电调范围 () ：，即总变化量为 () 。
压控电压 () 范围 ：。
参考输出电压 () ：。
设计目标 () ：希望 DAC 改变 1 个位时，频率变化不超过。

目的：决定至少买多少位的 DAC 芯片。

计算量化级数 (N)：
理论位宽 (n)：
工程决策：

由于，9-bit DAC 的精度无法满足要求。结合现有器件选型与设计余量，最终选用 12-bit DAC。

方法二：电压灵敏度映射法 (基于物理增益)

这种方法更偏向底层硬件设计，通过建立"电压"与"频率"的转换关系，计算出 DAC 的每一个 LSB 实际对应多少 Hz 的偏移。

(1). 推导逻辑

该方法先算出晶振的压控增益（），再结合 DAC 的单位步进电压，算出实际的调频精度。

计算步骤：

压控增益： （单位：）。

DAC 步进电压： 。

实际频率精度： 。

(2). 前提条件

电压满量程匹配： 前提是 DAC 的输出满量程（由其参考电压决定）能够完整覆盖晶振手册要求的范围。
参考源稳定： DAC 的必须极度稳定（推荐使用晶振自带的引脚），否则电压波动会直接转化为频率噪声。
阻抗匹配： 晶振的压控引脚（）通常为高阻输入，DAC 的驱动能力需满足其输入要求。

(3)实例

目的：写 FPGA 控制代码时，算出增加 1 个数值，频率到底变了多少。

假设选用了 12-bit DAC ，并且参考电压直接使用晶振提供的。

第一步：计算压控灵敏度 () ：
第二步：计算 DAC 的电压步进 ()：
第三步：计算最终频率精度 ()：

结论：使用 12-bit DAC 时，你调整 1 个数值，频率只会移动。这个精度远优于设定的目标，能够非常平滑地补偿由于 10 年老化 （）带来的频率漂移。

两种方法的综合对比表

维度	方法一：量化级数法	方法二：电压灵敏度法
视角	自顶向下（从算法目标看硬件）	自底向上（从硬件限制看表现）
主要用途	确定 DAC 位宽的选型下限。	用于软件算法编写，确定步进控制逻辑。
计算示例 (ZD255)
结论	需要位，故选 12-bit。	每调 1 个数值，频率变化约。

在应用上述实例时，有一个致命的硬件前提：DAC 的满量程必须与范围对齐。

注意 ZD255 的特殊情况：如果你改用 ZD255 ，它的只有 $3.0V$ ，但压控范围要求到。

错误做法 ：直接用给 DAC 供电。这会导致你的 DAC 即使输出最大值，也只能让晶振频率改变 60%，剩下的 40% 调频额度（以及对应的老化补偿能力）就丢失了。

正确做法 ：需要加一级运放将 DAC 输出从线性放大到，或者为 DAC 提供独立的精密基准源。

核心工程建议：

在实际的原理图设计中，即便计算出 10 位就够用，也建议无脑选用 12-bit 或 16-bit DAC。因为对于深空探测任务，多出的位数可以作为"校准余量"，用来抵消 DAC 本身的积分非线性（INL）以及恶劣温差环境带来的电压温漂。

以上就是本次笔记的内容。
