结合使用,实现IPVS的高可用性、利用VRRP Script 实现全能高可用

一、实现IPVS的高可用性

1.1 简介

1.1.1 IPVS 高可用核心方案:IPVS + Keepalived 双机热备

1.1.2 IPVS 的高可用本质是

用 Keepalived 做VIP 管理 + 故障切换,用 IPVS 做负载均衡转发,两者配合实现:

1.1.3 特点

流量始终可达:VIP 不随单节点故障失效

负载均衡不变:IPVS 规则在两台 LB 上一致

故障自动恢复:秒级切换,对业务无感知

二、 配置ipvs的高可用需要的环境

2.1 实验环境

|-------------|-----------------------------------------------------------|------|
| 主机名 | IP | 角色 |
| keepalived1 | 192.168.248.50 模式:仅主机 wg:192.168.248.2 | 调度器1 |
| keepalived2 | 192.168.248.60 模式:仅主机 wg:192.168.248.2 | 调度器2 |
| webserve1 | 192.168.248.10 模式:仅主机 wg:192.168.248.2 lo:192.168.248.100 | 服务器1 |
| webserver2 | 192.168.248.20 模式:仅主机 wg:192.168.248.2 lo:192.168.248.100 | 服务器2 |
| client | 192.168.198.10 模式:host-only | 客户端 |

2.2 配置webserver 的 ip,配置lvs相应的软件环境及文件

2.2.1 配置webserver IP lo回环ip

bash 复制代码
[root@web1 system-connections]# cp eth0.nmconnection lo.nmconnection  -p
[root@web1 system-connections]# vim lo.nmconnection

[connection]
id=lo
type=loopback
interface-name=lo
[ipv4]
method=manual
address1=127.0.0.1/8
address1=192.168.248.100/32

[root@web1 system-connections]# nmcli connection reload
[root@web1 system-connections]# nmcli connection up lo
连接已成功激活(D-Bus 活动路径:/org/freedesktop/NetworkManager/ActiveConnection/5)

[root@web1 ~]#  ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.248.100/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:f2:dc:c4 brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.10/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::a9f6:400:428:83d4/64 scope link noprefixroute
       valid_lft forever preferred_lft forever



[root@web2 system-connections]# cp eth0.nmconnection lo.nmconnection  -p
[root@web2 system-connections]# vim lo.nmconnection

[connection]
id=lo
type=loopback
interface-name=lo
[ipv4]
method=manual
address1=127.0.0.1/8
address1=192.168.248.100/32

[root@web2 system-connections]# nmcli connection reload
[root@web2 system-connections]# nmcli connection up lo
连接已成功激活(D-Bus 活动路径:/org/freedesktop/NetworkManager/ActiveConnection/5)


[root@web2 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 127.0.0.1/24 brd 127.0.0.255 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.248.100/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:ad:be:2c brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.20/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::8e01:e3ed:e8db:424a/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

2.2.2 给webserver做ARP抑制配置

web 不做 ARP 抑制,它会对外广播我是 VIP,导致客户端流量直接打到 web ,绕过 keepalived ,破坏负载均衡逻辑

bash 复制代码
[root@web1 ~]# vim /etc/sysctl.conf
[root@web1 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2


[root@web2 ~]# vim /etc/sysctl.conf
[root@web2 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

net.ipv4.conf.all.arp_ignore=1 :对所有网口**,**对所有网口,仅响应目标 IP 是本网卡 IP 的 ARP 请求,拒绝响应针对 VIP绑在 lo的 ARP 查询,避免 RS 抢 VIP

net.ipv4.conf.all.arp_announce=2:对所有网口,仅宣告本网卡的主 IP,不宣告次级 / 别名 IP 不对外广播我有 VIP,只暴露真实物理网卡 IP

net.ipv4.conf.lo.arp_announce=2:对 lo 接口,限制 ARP 宣告,不把 lo 上的 VIP 广播出去

net.ipv4.conf.lo.arp_ignore=1:对 lo 接口,仅响应发给 lo 自身 IP 的 ARP 请求,进一步隔离 VIP 的 ARP 广播

2.3 开启基础的ipvs高可用

下载 ipvsadm 配置keepalived.conf 文件

bash 复制代码
[root@KA1 ~]# dnf install ipvsadm-1.31-6.el9.x86_64 -y
 17 vrrp_instance WEB_VIP {
 18     state MASTER
 19     interface eth0
 20     virtual_router_id 51
 21     priority 100
 22     advert_int 1
 23     authentication {
 24         auth_type PASS
 25         auth_pass 1111
 26     }
 27     virtual_ipaddress {
 28         192.168.248.100/24 dev eth0 label eth0:0
 29     }
 30 }

 33 virtual_server 192.168.248.100 80 {
 34     delay_loop 6
 35     lb_algo rr
 36     lb_kind DR
 37     protocol TCP
 38
 39 real_server 192.168.248.10 80 {
 40     weight 1
 41     HTTP_GET {
 42         url {
 43             path /
 44             status_code 200
 45             }
 46             connect_timeout 1
 47             retry 3
 48             delay_before_retry 1
 49         }
 50     }
 51 real_server 192.168.248.20 80 {
 52     weight 1
 53     TCP_CHECK {
 54         connect_timeout 5
 55         retry 3
 56         delay_before_retry 3
 57         connect_port 80
 58         }
 59     }
 60 }
[root@KA1 ~]# systemctl restart keepalived.service

[root@KA2 ~]# vim /etc/keepalived/keepalived.conf
 18 vrrp_instance WEB_VIP {
 19     state BACKUP
 20     interface eth0
 21     virtual_router_id 51
 22     priority 80
 23     advert_int 1
 24     authentication {
 25         auth_type PASS
 26         auth_pass 1111
 27     }
 28     virtual_ipaddress {
 29         192.168.248.100 dev eth0 label eth0:0
 30     }
 31 }
 32 virtual_server 192.168.248.100 80 {
 33     delay_loop 6
 34     lb_algo rr
 35     lb_kind DR
 36     protocol TCP
 37
 38     real_server 192.168.248.10 80 {
 39         weight 1
 40         HTTP_GET {
 41             url {
 42               path /
 43               status_code 200
 44             }
 45             connect_timeout 1
 46             retry 3
 47             delay_before_retry 1
 48       }
 49     }
 50
 51     real_server 192.168.248.20 80 {
 52         weight 1
 53         TCP_CHECK {
 54           connect_timeout 5
 55           retry 3
 56           delay_before_retry 3
 57           connect_port 80
 58       }
 59     }
 60 }
[root@KA2 ~]# systemctl restart keepalived.service

2.4 测试

查看策略是否自动生成

bash 复制代码
[root@KA1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.198.100:80 rr
  -> 192.168.248.10:80            Route   1      0          0
  -> 192.168.248.20:80            Route   1      0          0

curl 192.168.248.100 查看是否实现均衡负载

bash 复制代码
[2026-03-21 19:22.38]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS1 - 192.168.248.10
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:22.40]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS2 - 192.168.248.20
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:22.41]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS1 - 192.168.248.10
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:26.20]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS2 - 192.168.248.20


监控ipvsadm 策略编写,关闭KA1 的keepalived 服务,查看策略变化

bash 复制代码
[root@KA1 ~]# systemctl stop keepalived.service
[root@KA1 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:6d:7f:2b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.50/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::7831:d38e:18e8:c266/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@KA1 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn


[root@KA2 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:f6:15:27 brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.60/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 192.168.248.100/32 scope global eth0:0
       valid_lft forever preferred_lft forever
    inet6 fe80::3b5a:7484:2377:ed88/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@KA2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.248.100:80 rr
  -> 192.168.248.10:80            Route   1      0          0
  -> 192.168.248.20:80            Route   1      0          0

测试 当vip 漂移到KA2 时是否还能实现均衡负载

bash 复制代码
[2026-03-21 19:26.25]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS1 - 192.168.248.10
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:30.46]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS2 - 192.168.248.20
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:30.46]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS1 - 192.168.248.10
                                                                                                   ✓
────────────────────────────────────────────────────────────────────────────────────────────────────
[2026-03-21 19:30.47]  ~
[.LAPTOP-223ABRUC] ⮞ curl 192.168.248.100
RS2 - 192.168.248.20

三、双主模式代理不同业务实现高可用

3.1 简介:

Keepalived + LVS的进阶高可用方案: 两台节点同时对外提供服务,各自承载不同业务,同时互为备份,解决了主备模式下备机闲置的问题,资源利用率更高。

优势:

(1)资源利用率高:两台机器都在干活,避免备机空转

(2)业务隔离:不同业务用不同 VIP,故障影响范围小

(3)高可用更强:单节点故障不影响任何业务,自动漂移

(4)水平扩展:后续可加更多节点,扩展更多业务

3.2 双主模式代理http 服务和 mysql 服务

在web1 web2 上下载 数据库 maridb,做初始化配置

bash 复制代码
[root@web1 ~]# dnf install mariadb-server -y
systemctl enable --now mariadb
[root@web1 ~]# systemctl enable --now mariadb
Created symlink /etc/systemd/system/mysql.service → /usr/lib/systemd/system/mariadb.se                                                                    rvice.
Created symlink /etc/systemd/system/mysqld.service → /usr/lib/systemd/system/mariadb.s                                                                    ervice.
Created symlink /etc/systemd/system/multi-user.target.wants/mariadb.service → /usr/lib                                                                    /systemd/system/mariadb.service.
[root@web1 ~]# ^C
[root@web1 ~]# mysql
MariaDB [(none)]> CREATE USER bi@'%' identified by '123';
Query OK, 0 rows affected (0.001 sec)

MariaDB [(none)]> GRANT ALL ON *.* TO bi@'%';
Query OK, 0 rows affected (0.001 sec)

MariaDB [(none)]> exit
Bye

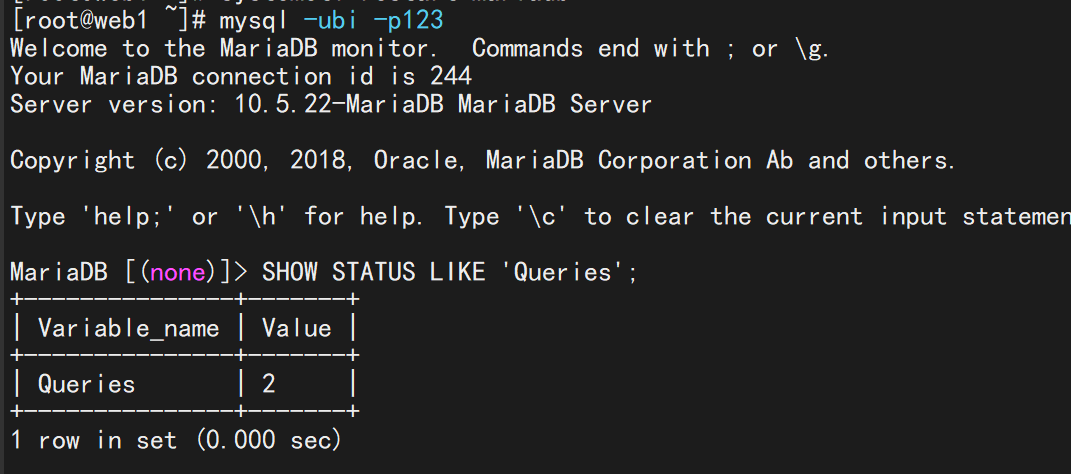

[root@web1 ~]# mysql -ubi -p123
MariaDB [(none)]>

[root@web2 ~]# dnf install mariadb-server -y^
[root@web2 ~]# systemctl enable --now mariadb
[root@web2 ~]# systemctl enable --now mariadb
Created symlink /etc/systemd/system/mysql.service → /usr/lib/systemd/system/mariadb.se                                                                      rvice.
Created symlink /etc/systemd/system/mysqld.service → /usr/lib/systemd/system/mariadb.s                                                                      ervice.
Created symlink /etc/systemd/system/multi-user.target.wants/mariadb.service → /usr/lib                                                                      /systemd/system/mariadb.service.
[root@web2 ~]# mysql
MariaDB [(none)]> CREATE USER bi@'%' identified by '123';
Query OK, 0 rows affected (0.000 sec)

MariaDB [(none)]> GRANT ALL ON *.* TO bi@'%';
Query OK, 0 rows affected (0.001 sec)

MariaDB [(none)]> exit
Bye

[root@web2 ~]# mysql -ubi -p123

MariaDB [(none)]>

配置KA1 和 KA2 的第二个主备服务

bash 复制代码
[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
 32 vrrp_instance DB_VIP {
 33     state BACKUP
 34     interface eth0
 35     virtual_router_id 52
 36     priority 80
 37     davert_int 1
 38     authentication {
 39         auth_type PASS
 40         auth_pass 1111
 41     }
 42     virtual_ipaddress {
 43         192.168.248.200/24 dev eth0 label eth0:1
 44     }
 45 }

 77 virtual_server 192.168.248.200 3306 {
 78     delay_loop 6
 79     lb_algo rr
 80     lb_kind DR
 81     procotol TCP
 82
 83     real_server 192.168.248.10 3306 {
 84         weight 1
 85         HTTP_GET {
 86             url {
 87                 path /
 88                 status_code 200
 89                 }
 90             connect_timeout 1
 91             retry 3
 92             delay_before_retry 1
 93             }
 94     }
 95     real_server 192.168.248.20 3306 {
 96         weight  1
 97         TCP_CKECK {
 98             connect_timeout 5
 99             retry 3
100             delay_before_retry 3
101             connect_port 3306
102             }
103         }
104 }


[root@KA1 ~]# systemctl restart keepalived.service

[root@KA1 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:6d:7f:2b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.50/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 192.168.248.100/24 scope global secondary eth0:0
       valid_lft forever preferred_lft forever
    inet6 fe80::7831:d38e:18e8:c266/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
bash 复制代码
[root@KA2 [root@KA2 ~]# systemctl restart keepalived.service
 34 vrrp_instance DB_VIP {
 35     state MASTER
 36     interface eth0
 37     virtual_router_id 52
 38     priority 100
 39     advert_int 1
 40     authentication {
 41         auth_type PASS
 42         auth_pass 1111
 43     }
 44     virtual_ipaddress {
 45         192.168.248.200/24 dev eth0 label eth0:1
 46     }
 47 }

 80 virtual_server 192.168.248.200 3306 {
 81     delay_loop 6
 82     lb_algo rr
 83     lb_kind DR
 84     protocol TCP
 85
 86     real_server 192.168.248.10 3306 {
 87         weight 1
 88         TCP_CHECK {
 89           connect_timeout 5
 90           retry 3
 91           delay_before_retry 3
 92           connect_port 3306
 93       }
 94     }
 95
 96     real_server 192.168.248.20 3306 {
 97         weight 1
 98         TCP_CHECK {
 99           connect_timeout 5
100           retry 3
101           delay_before_retry 3
102           connect_port 3306
103       }
104     }
105 }

[root@KA2 ~]# systemctl restart keepalived.service

[root@KA2 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:f6:15:27 brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.60/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 192.168.248.200/24 scope global secondary eth0:1
       valid_lft forever preferred_lft forever
    inet6 fe80::3b5a:7484:2377:ed88/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

3.3 测试

查看vip 挂载情况

bash 复制代码
[root@KA1 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 10
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen
    link/ether 00:0c:29:6d:7f:2b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.50/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 192.168.248.100/24 scope global secondary eth0:0
       valid_lft forever preferred_lft forever
    inet6 fe80::7831:d38e:18e8:c266/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

[root@KA2 ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 10
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen
    link/ether 00:0c:29:f6:15:27 brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.248.60/24 brd 192.168.248.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 192.168.248.200/24 scope global secondary eth0:1
       valid_lft forever preferred_lft forever
    inet6 fe80::3b5a:7484:2377:ed88/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

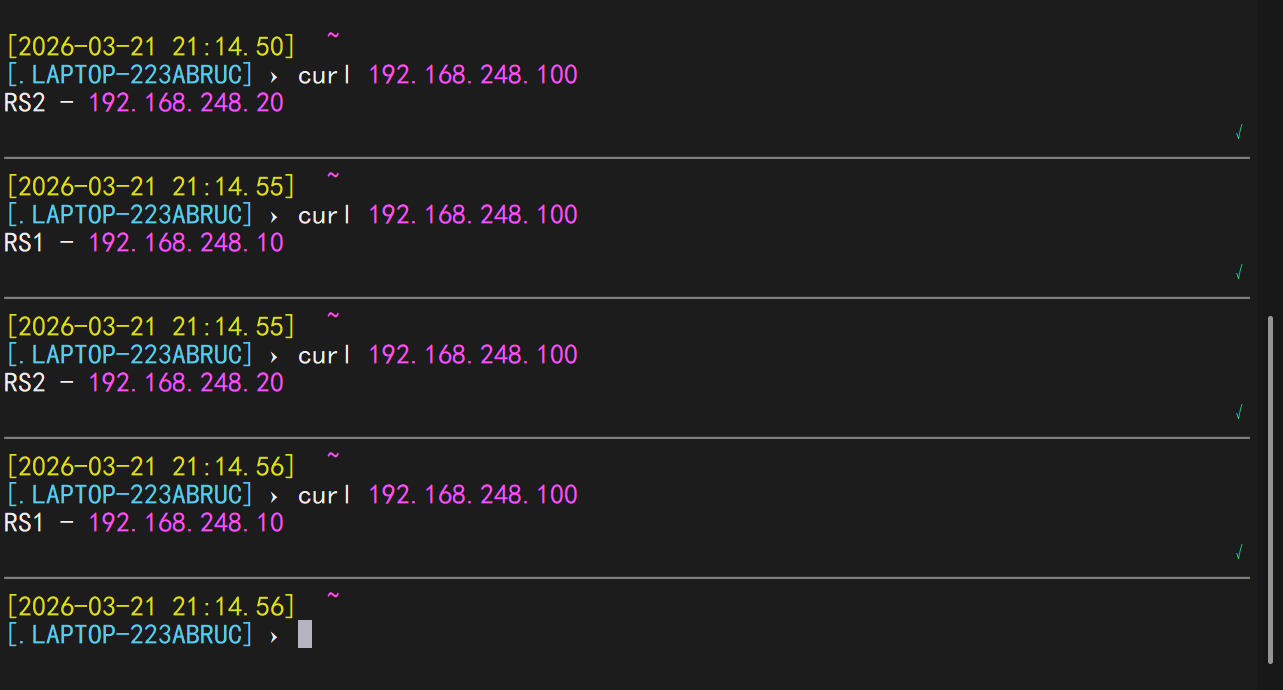

测试httpd 服务均衡负载情况

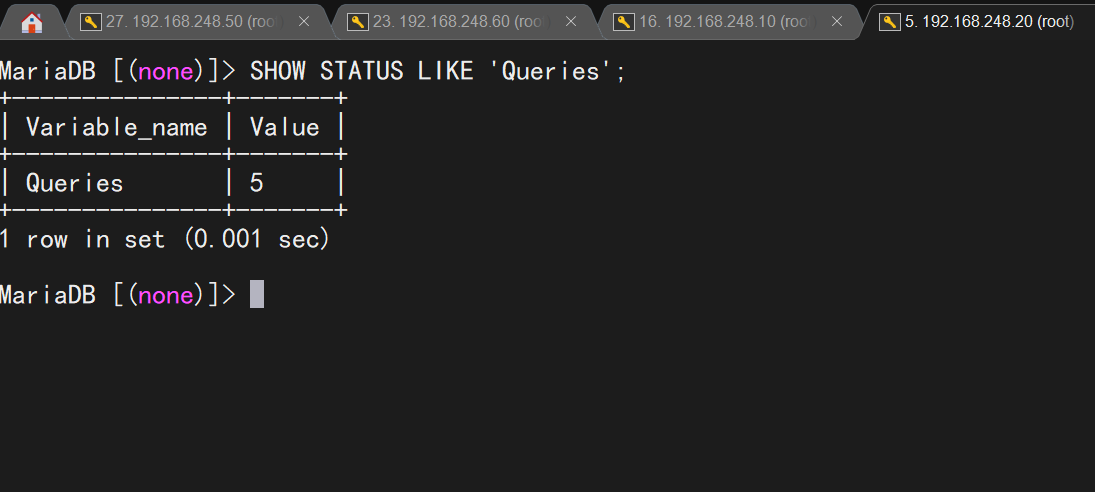

测试mysql 服务负载均衡情况(我在主机上登录了四次192.168.248.100的mysql服务)

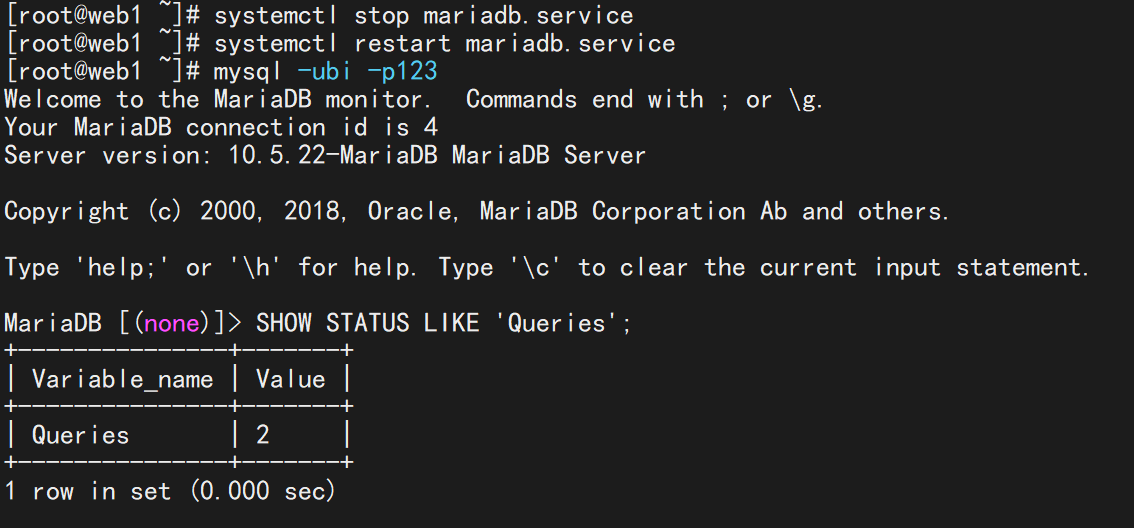

关闭web1 mysql 服务 再链接 192.168.248.100 mysql服务三次

相关推荐
大树883 天前
金刚石散热越强,管路越先见顶
大数据·运维·服务器·人工智能·ai
摇滚侠3 天前
Linux CentOS7 rpm 安装 MySQL 5.7
linux·运维·mysql
霸道流氓气质3 天前
领域驱动设计(DDD)在 Spring Boot 微服务中的实践指南
运维·spring boot·微服务
小宇宙Zz3 天前
Maven依赖冲突
java·服务器·maven
Inhand陈工3 天前
基于台达PLC与映翰通IG502的智慧水产养殖精准投喂与远程运维解决方案
运维·人工智能·物联网·阿里云·信息与通信
网络研究院3 天前
2026年网络安全
网络·安全·法律·法规·趋势·发展
酣大智3 天前
ARP代理--工作原理
运维·网络·arp·arp代理
treesforest3 天前
AI安全系统如何识别异常访问?IP风险识别正在成为关键能力
网络·人工智能·tcp/ip·安全·web安全
shushangyun_3 天前
2026年快消品B2B系统推荐:支持终端门店订货、促销政策自动化的工具?
java·运维·网络·数据库·人工智能·spring·自动化
古城小栈3 天前
Unix 与 Linux 异同小叙
linux·服务器·unix
