1MW工商业分布式光伏项目多采用组串式逆变器方案，适配厂房屋顶、园区空地等场景，其"四可"（可观、可测、可调、可控）能力的落地，核心依赖数据采集类设备构建全链路感知体系。此类设备需满足GB/T 38946-2020《分布式光伏发电接入配电网技术规定》要求，实现组串级、逆变器级、并网点级数据的精准采集、稳定传输与高效汇聚，为后续调控、计量、运维提供数据支撑。西格电力提供1MW光伏项目"四可"改造方案:壹.叁.柒-伍.零.零.肆-陆.贰.零.零。以下从感知层、汇聚层、计量层、传输层四大维度，详细说明具体配置方案。
一、感知层设备：精准捕捉核心参数，筑牢"可观"基础
感知层设备负责直接采集光伏组件、环境的原始数据，是"四可"装置数据链的起点，需兼顾精度与环境适应性，核心配置包括电流电压传感器、环境监测站及组件温度探头。
1. 组串级电流电压传感器
配置规格：选用霍尔式电流传感器（精度等级≥0.5S级），搭配电压采集模块，每台汇流箱内对应组串配置1套，1MW项目通常配置10-12台汇流箱，合计需50-60套传感器（按每台汇流箱5-6路组串接入设计）。传感器量程适配组串额定电流（常规选0-20A），采样频率1kHz，支持直流侧组串电流、电压同步采集，测量误差控制在±0.5%以内，满足组串级故障定位与功率监测需求。
安装与适配：通过航空插头与汇流箱内部铜排连接，电流传感器串联接入组串回路，电压采集模块并联于汇流箱直流输入端，采用0.5mm²屏蔽电缆引出信号。传感器需具备反接保护、过流保护功能，工作温度覆盖-40℃~85℃，适配屋顶高温、粉尘等复杂工况，与汇流箱监测模块通过内部线路直连，无需额外转接。
2. 环境监测站
配置规格：选用集成式光伏环境检测仪1台，部署于光伏阵列中心区域，支架高度2.5m，水平度偏差≤2°，传感器朝向正南（偏差≤5°）。设备集成总辐射传感器（FSP系列，精度±2%，符合IEC 61724标准）、超声波风速风向传感器（风速精度±0.3m/s）、温湿度传感器（温度±0.5℃、湿度±2%RH）、组件背板温度探头（PT100材质，精度±0.2℃），可同步监测12项以上环境参数。
功能适配：支持5秒级高频采样，数据有效率≥95%，通过RS485总线与数据采集终端通信，为光功率预测、组件效率修正提供基础数据。设备防护等级达IP66，全密封铝合金外壳，抗沙尘、盐雾侵蚀，恶劣环境下在线率超99%，满足户外长期稳定运行要求。

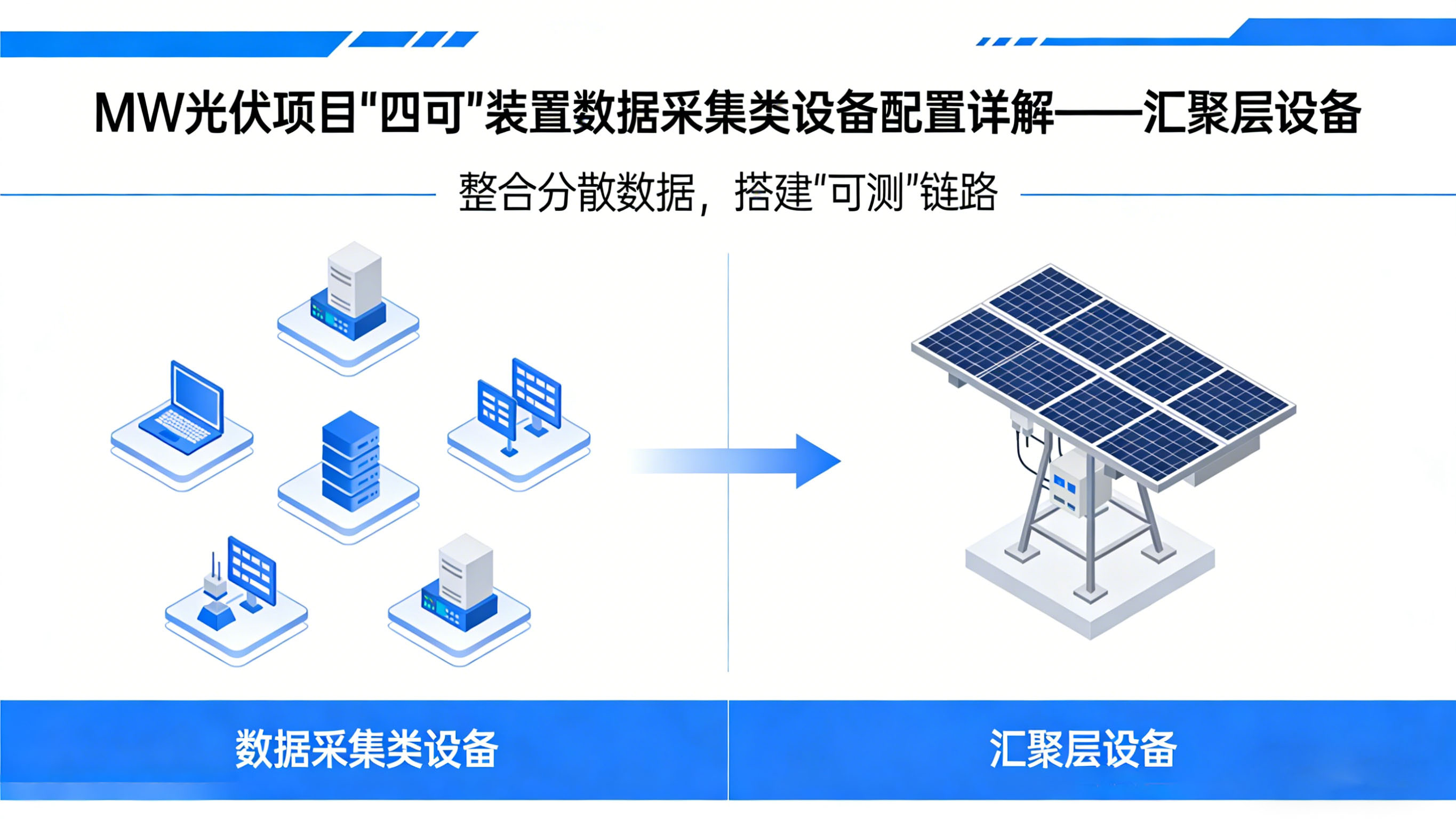

二、汇聚层设备：整合分散数据，搭建"可测"链路
汇聚层设备负责将感知层分散数据汇总、提纯后传输至上级平台，核心为智能汇流箱与数据采集终端（DTU/边缘网关），需解决多设备协议兼容与数据冗余问题。
1. 智能汇流箱
配置规格：选用10-12台16路组串智能汇流箱（适配1MW项目组串数量），每台集成上述电流电压传感器、监测模块、防雷装置及直流断路器。监测模块支持Modbus-RTU协议，可实时采集每路组串电流、电压、汇流后总功率及箱内温度，具备过流、过压、防雷保护功能，故障时自动切断回路并上传告警信息。
协同逻辑：汇流箱将单箱内组串数据汇总后，通过RS485总线（采用RVVP2×1.0mm²屏蔽双绞线）上传至数据采集终端，通信线两端加装120Ω终端电阻，减少信号衰减，通信距离≤1000m。箱内直流断路器额定电流≥1.25倍组串最大电流，确保回路安全稳定。
2. 数据采集终端（DTU/边缘网关）
配置规格：配置1台工业级边缘网关（推荐CPU主频≥1.2GHz，内存≥8GB），部署于二次设备室或中控箱内。设备下行扩展4-8路RS485接口，分别连接汇流箱、逆变器、环境监测站及智能断路器，支持手拉手拓扑结构；上行支持光纤以太网（10/100M自适应）与4G/5G双链路冗余传输，光纤衰耗≤0.3dB/km，4G模块支持APN专网接入，确保数据不中断。

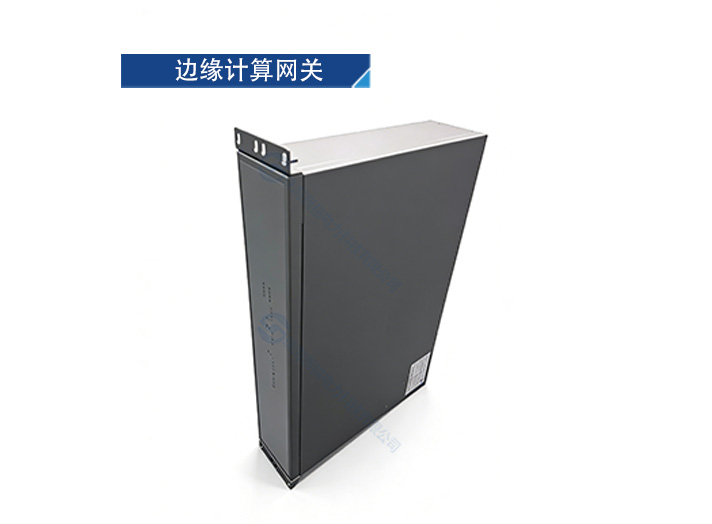

西格电力边缘计算网关
核心功能：支持Modbus、IEC104、DL/T 645等多协议转换，可将不同设备的异构数据统一格式后上传至监控平台与电网调度系统。具备边缘计算能力，可对采集数据进行滤波、提纯，剔除异常值，本地存储1年以上分钟级数据（配置≥8GB闪存），数据刷新周期≤5秒，满足"四可"装置实时监测需求。
三、计量层设备：精准计量电能，支撑"可控"核算
计量层设备负责电能精准计量与数据追溯，是电网考核、收益核算的核心，需符合国标计量精度要求，核心配置为智能电表与电能质量监测模块。
1. 智能电表
配置规格：并网点配置1台0.2S级关口智能电表（符合GB/T 17215.321-2008标准），用于总发电量、上网电量、自发自用电量的双向计量，误差≤±0.2%；按生产车间或供电区域，额外配置3-5台0.5S级分路智能电表，实现分区能耗统计。电表支持RS485通信与红外抄表，具备电量冻结、事件记录功能，可存储1年以上小时级数据。
安装要求：安装于并网点配电箱内，采用35mm标准导轨固定，与母排连接采用铜排过渡（截面积≥3×30mm²）。计量电缆与控制电缆敷设间距≥300mm，避免电磁干扰影响计量精度，电表需提供计量机构校准证书，每年定期校验。

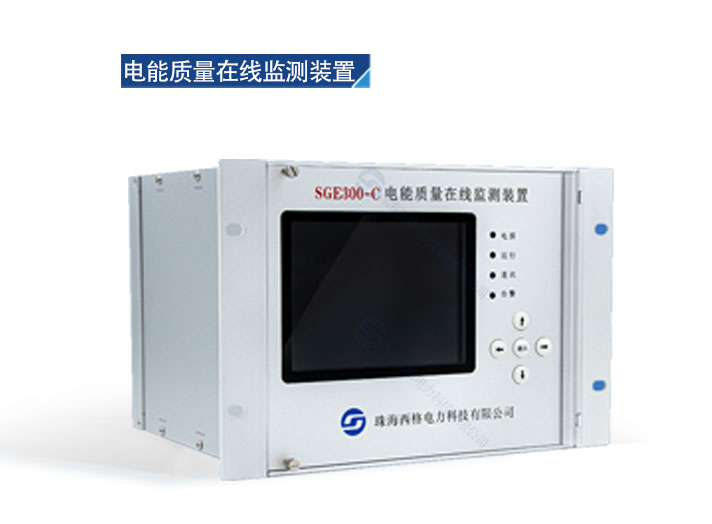

- 电能质量监测模块
配置规格：并网点加装1套电能质量在线监测模块，集成于数据采集终端或单独部署，实时采集三相电压、电流、功率因数、谐波含量等参数。谐波监测覆盖2-25次谐波，总畸变率测量精度±0.1%，电压偏差、频率波动等指标符合GB/T 14549-1993标准，数据采集频率10秒/次。
功能价值：为电网评估光伏项目对配电网的影响提供数据支撑，同时监测光伏出力波动对生产设备的影响，当谐波超标或电压偏差过大时，触发告警并联动调控系统调整出力，保障"可调"能力落地。
四、传输层辅助设备：保障数据安全，衔接"四可"闭环
传输层辅助设备负责解决通信干扰、协议适配与数据安全问题，确保采集数据稳定传输至调控终端与监控平台，核心配置包括规约转换器、工业路由器与防雷配件。
1. 规约转换器
配置规格：配置1台小型规约转换器，安装于台区计量箱内，下行连接智能电表、智能断路器，上行对接数据采集终端。支持DL/T 645与Modbus协议转换，解决老旧设备与主流采集终端的协议不兼容问题，指令转发延迟≤50ms，转发成功率≥99.5%。
2. 工业路由器与安全配件
配置规格：搭配1台工业级4G/5G路由器（支持LTE Cat.1，配置防火墙与IP白名单），与数据采集终端协同实现无线通信冗余；全链路通信电缆采用双绞屏蔽线，加装金属屏蔽层（屏蔽效能≥85dB），抵御工业现场电磁干扰。每台汇流箱、采集终端配置独立防雷模块（最大放电电流40kA），接地电阻≤4Ω，避免雷击损坏设备。
五、配置逻辑与合规要点
1MW光伏项目数据采集类设备配置需遵循"精准覆盖、冗余备份、合规适配"原则：感知层聚焦组串级与环境参数，确保"可观"无死角；汇聚层通过边缘网关实现数据统一，支撑"可测"精度；计量层对标国标精度要求，保障收益与电网考核合规；传输层双链路设计，规避数据断连风险。
数据采集频率需满足：组串级1分钟/次、逆变器30秒/次、并网点10秒/次，符合电网调度对"四可"装置的实时性要求。实操中，可结合项目场景优化配置，如高风沙地区为环境监测站加装自动清洁装置，沿海地区选用防盐雾型设备，进一步提升运行可靠性。
