【MATLAB源码】CSI-RS：信道估计仿真与评估平台

📁 项目结构

复制代码

csirs_ce/
 ├── src/                          # 核心算法源码
 │   ├── core/                     # 配置、栅格与通用工具
 │   ├── csirs/                    # CSI-RS 符号与索引
 │   └── channel/                  # 信道、同步与估计
 ├── examples/                     # 示例与报告脚本
 │   ├── run_nr_channel_estimation_using_csirs.m         # 端到端示例入口
 │   └── run_nr_channel_estimation_advanced_report.m     # 高级图与报告入口

📄 文档体系

文档体系由算法与代码两条主线构成。两类文档共同支撑复现与二次分析。

📘 算法文档

docs/算法文档.md：覆盖 CSI-RS 标准语义、估计原理与公式推导。

📒 代码文档

docs/代码文档.md：覆盖模块职责、接口定义、主流程与数据结构。

💻 核心代码展示

🔥 CSI-RS 参考信号生成模块

该模块负责导频符号生成与资源配置解析。实现覆盖多行配置、密度模式与周期调度。

复制代码

function [sym, info] = nr_csi_rs(carrier, csirs_cfg)
 % NR_CSI_RS 5G NR 信道状态信息参考信号生成
 carrier = nr_utils_to_carrier_struct(carrier);

 nslot = carrier.NSlot;
 nframe = nr_utils_get_field(carrier, 'NFrame', 0);
 scs = nr_utils_get_field(carrier, 'SubcarrierSpacing', 15);

 if strcmpi(carrier.CyclicPrefix, 'extended')
     symPerSlot = 12;
 else
     symPerSlot = 14;
 end

 rowNumber = nr_utils_get_field(csirs_cfg, 'RowNumber', 3);
 if numel(rowNumber) > 1
     [sym, info] = generate_multi_resource(carrier, csirs_cfg, symPerSlot, 10 * scs / 15);
     return;
 end

🌟 OFDM 调制主链模块

该模块负责栅格维度校验、相位预补偿与调制主过程。其输出直接进入信道建模链路。

复制代码

%  获取 OFDM 参数
 info = nr_ofdm_info(carrier, varargin{:});

 %  验证栅格维度
 K = carrier.NSizeGrid * 12;
 assert(size(grid, 1) == K, ...
     'nr_ofdm_modulate:invalidGrid', ...
     '栅格行数 (%d) 必须等于 NSizeGrid*12 (%d)', size(grid, 1), K);

 N = size(grid, 2);
 P = size(grid, 3);
 nfft = info.Nfft;

 %  获取当前时隙的 CP 长度和符号相位
 nSlot = carrier.NSlot;
 [cp_lengths, sym_phases] = get_slot_params(info, nSlot, N);

 %  相位预补偿
 if any(sym_phases ~= 0)
     phase_matrix = reshape(exp(1j * sym_phases(1:N)), 1, N);
     grid = grid .* phase_matrix;
 end

🚀 实用信道估计核心模块

该模块执行 LS 估计、CDM 去扩和扩展网格写回。后续再衔接插值、去噪与噪声方差估计。

复制代码

%  LS 估计与 CDM 解扩（扩展子载波网格）
 eRB = 4;
 eK = eRB * 12;
 Kext = K + eK;

 Hext = complex(zeros(Kext, N, R, P, 'like', rxGrid));
 Hn = complex(nan(Kext, N, R, P, 'like', rxGrid));

 for p = 1:P
     [ksubs, nsubs, thisPort] = get_port_subscripts(K, N, P, refInd, p);
     refSymThisPort = refSym(thisPort);
     un = unique(nsubs).';

     for uni = 1:numel(un)
         n = un(uni);
         mask = (nsubs == n);
         k = ksubs(mask);
         if isempty(k)
             continue;
         end

         refS = refSymThisPort(mask);
         for r = 1:R
             hLS = rxGrid(k, n, r) ./ refS;
             if fdCDM > 1
                 hLS = despread_fd_cdm(hLS, fdCDM);
             end
             Hext(k + eK/2, n, r, p) = hLS;
         end
     end
 end

🎬 一键运行

复制代码

run('startup_csirs_ce.m');
 run('examples/run_nr_channel_estimation_using_csirs.m');
 run('examples/run_nr_channel_estimation_advanced_report.m');

结果预览

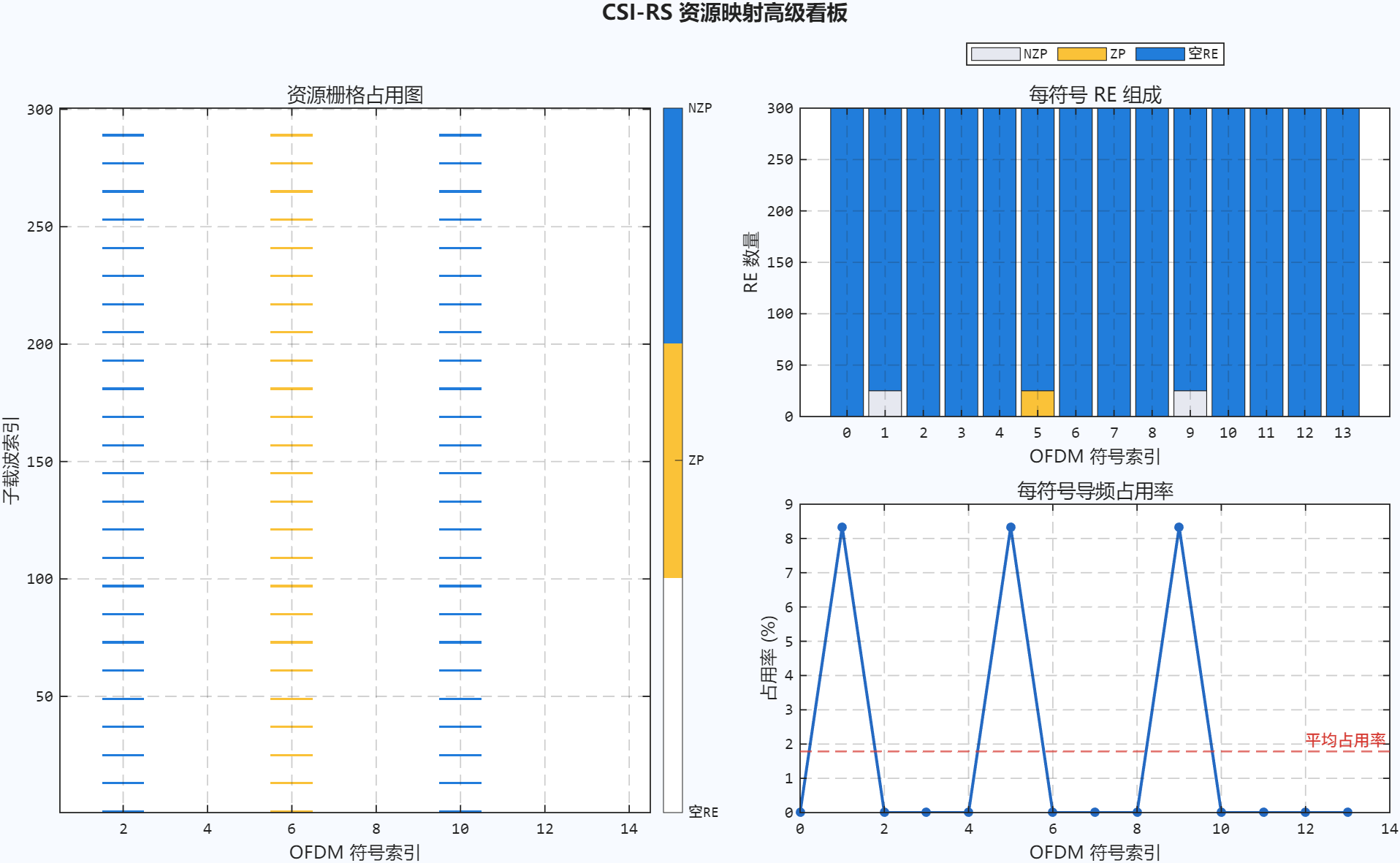

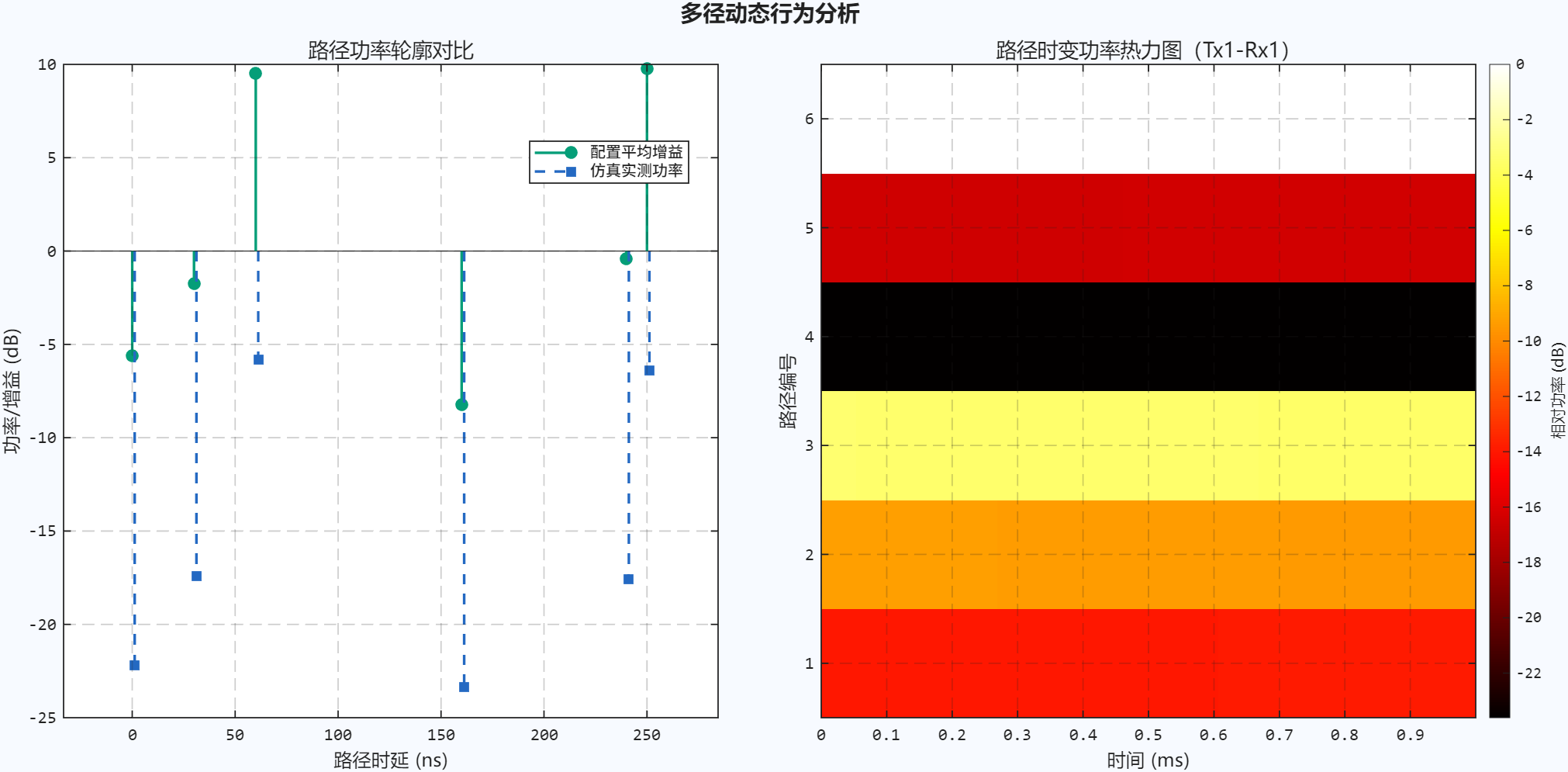

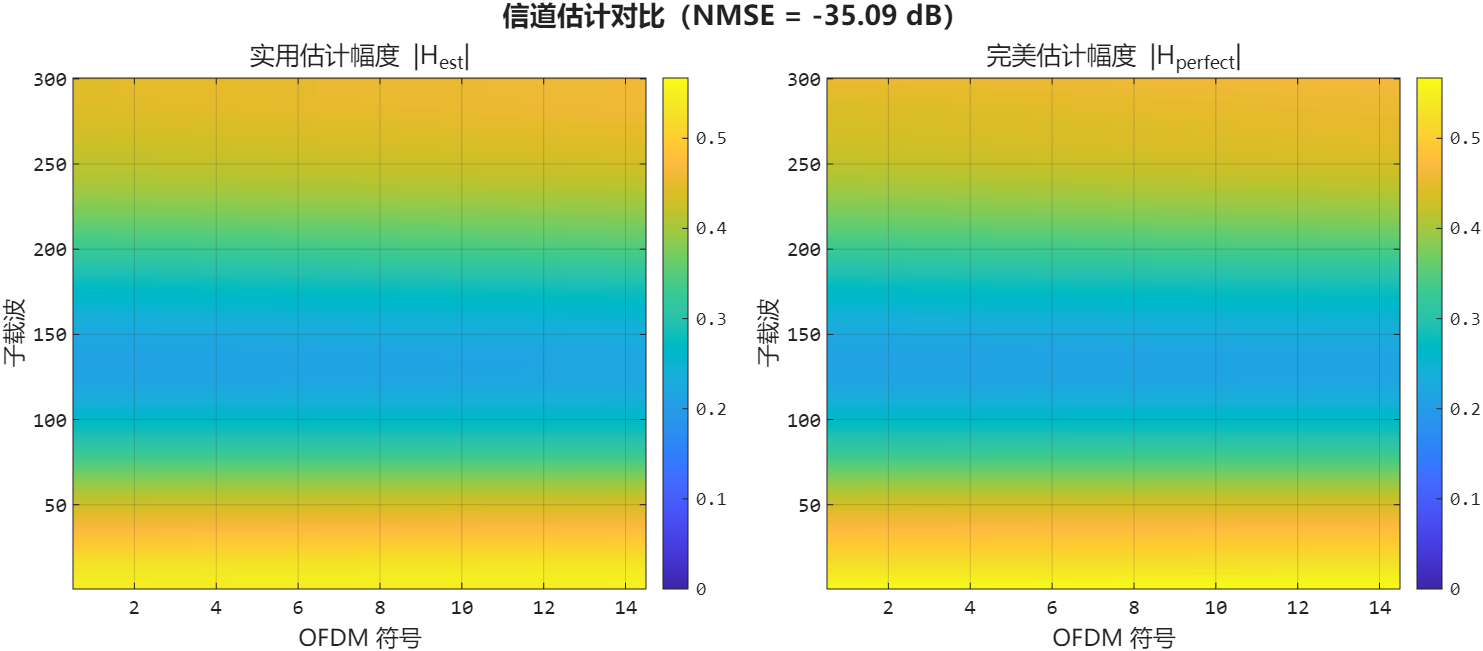

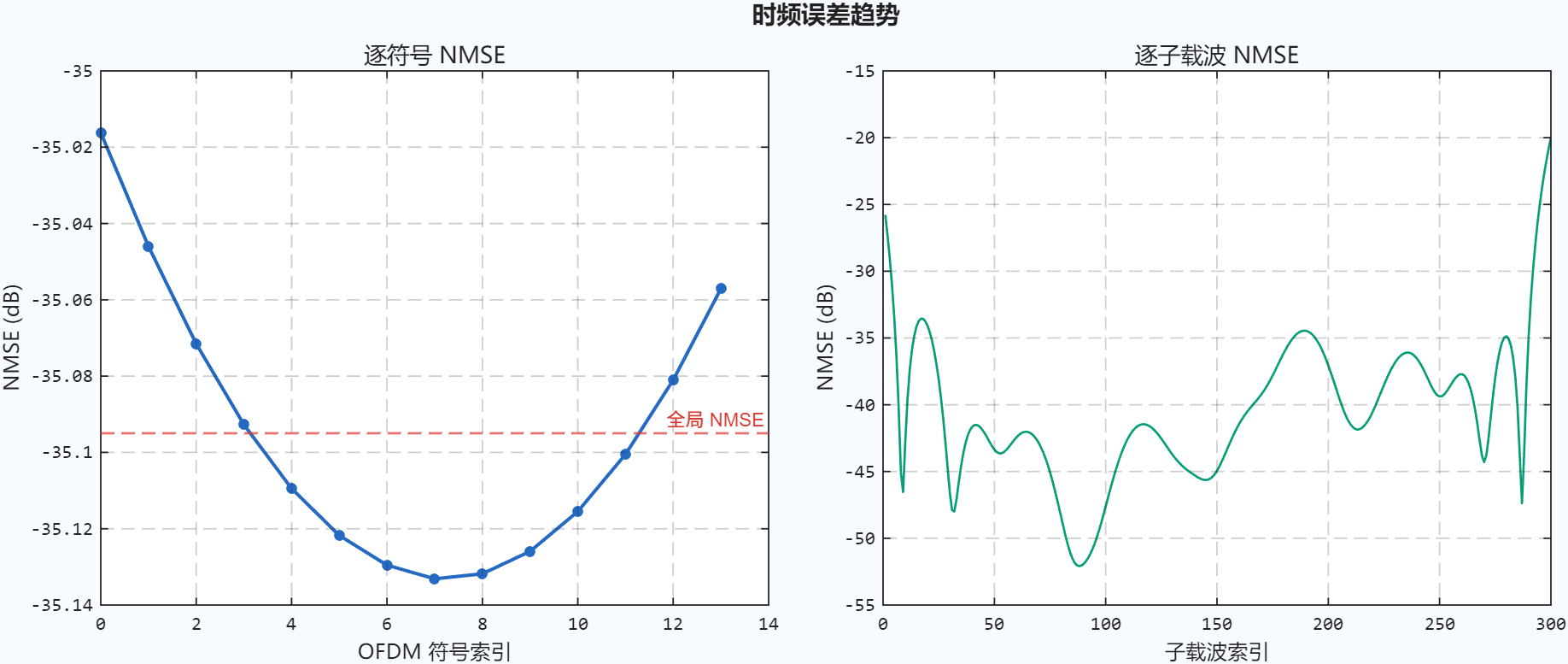

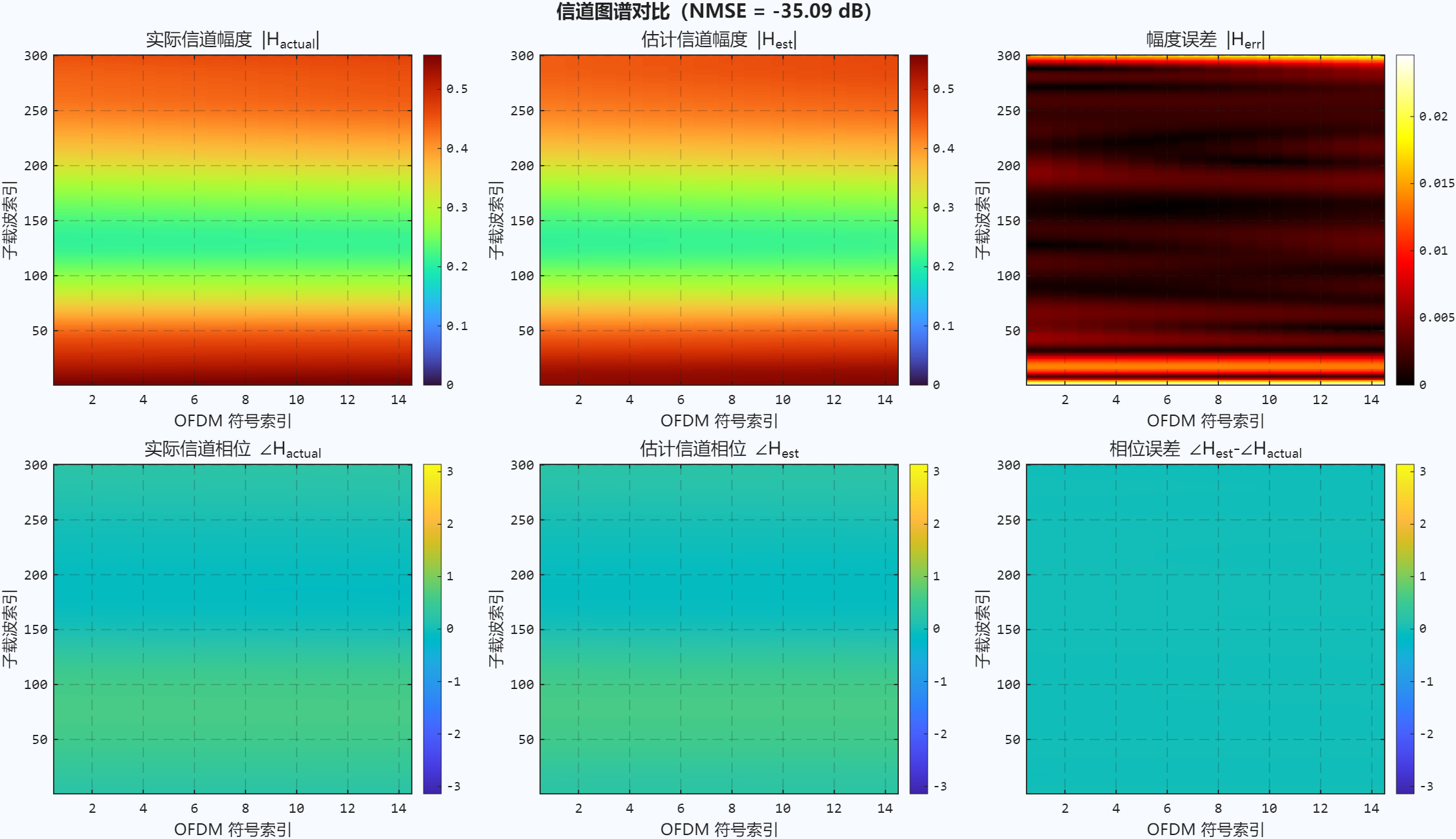

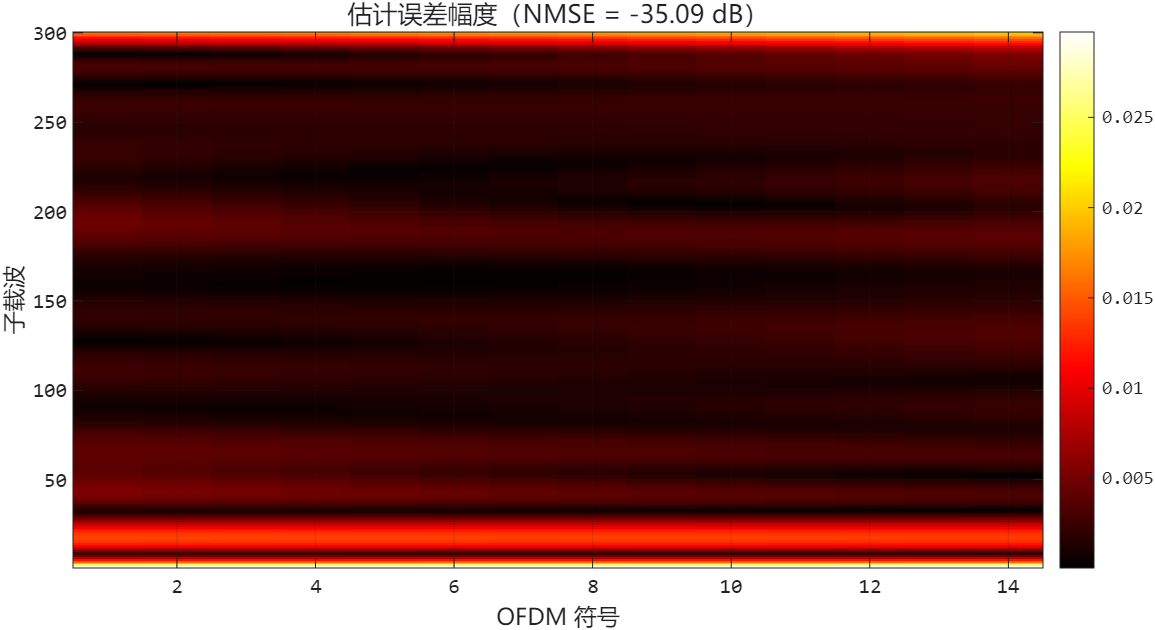

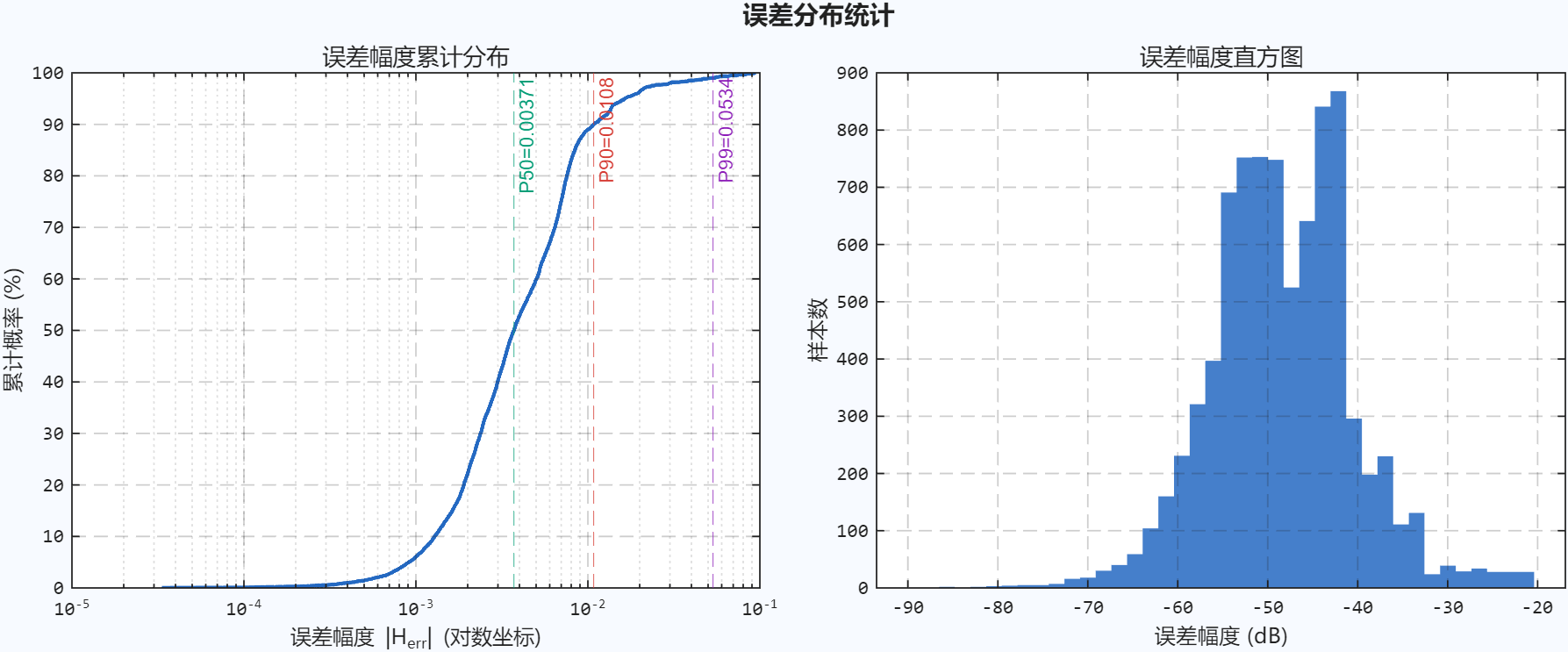

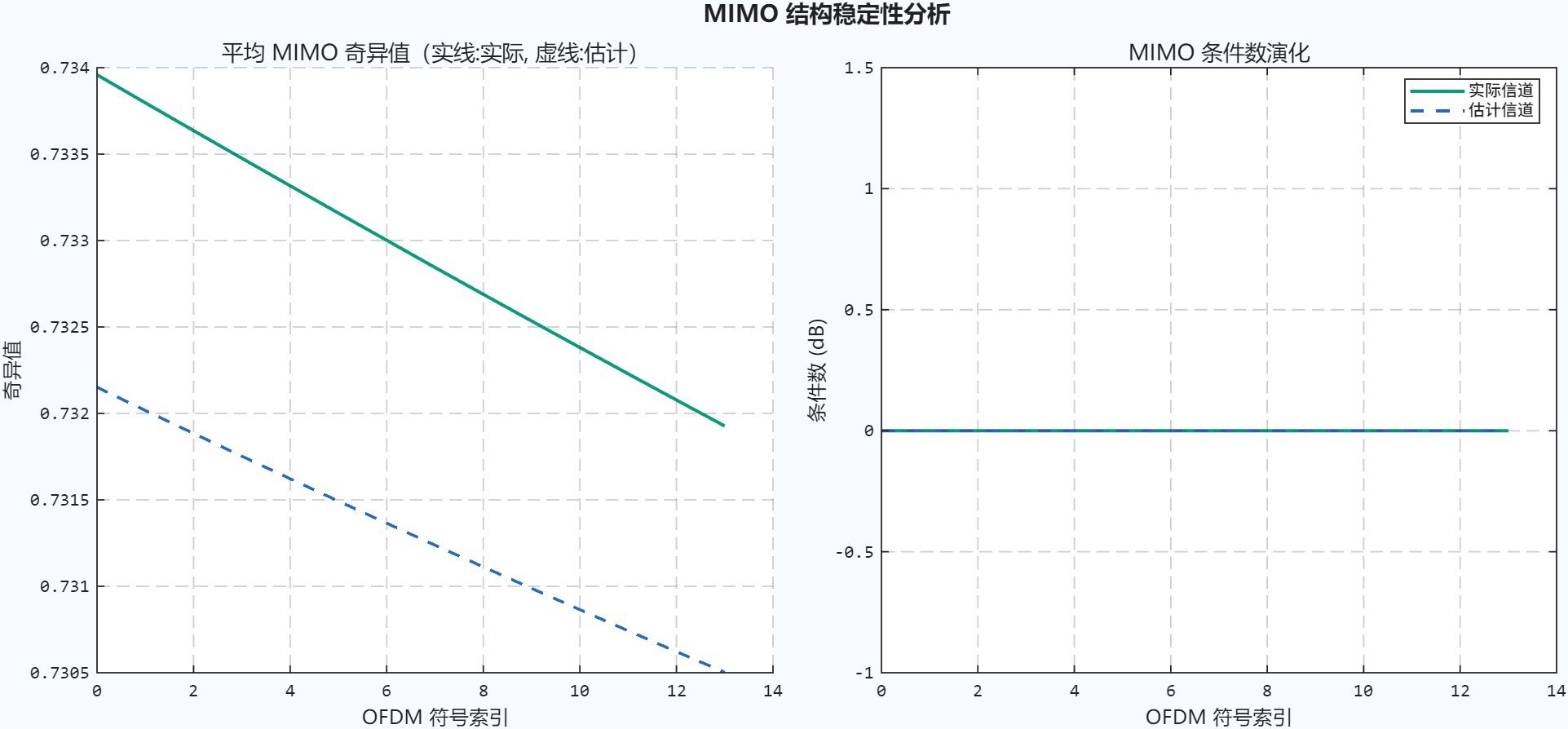

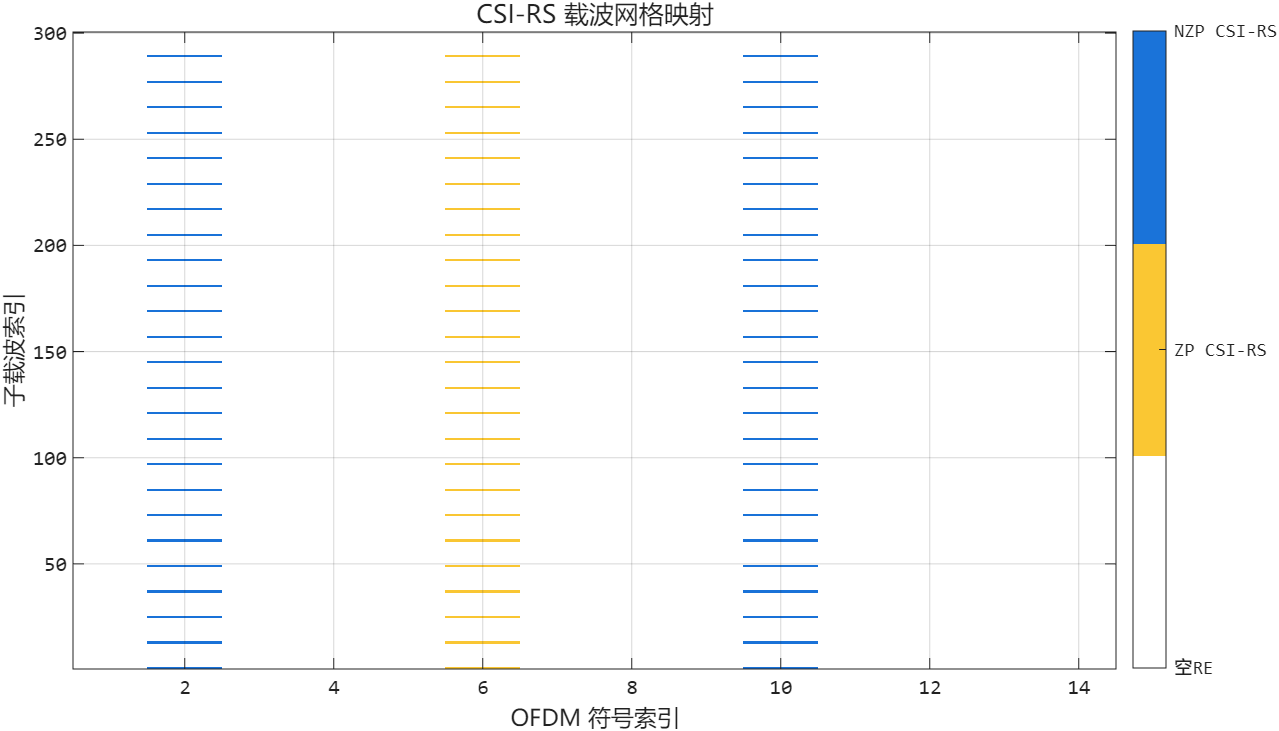

在 SNR=50 dB、Seed=2026、2Tx/2Rx 配置下，最新报告给出全局 NMSE 为 -35.09 dB。图示说明：单次运行会输出资源映射、信道图谱、误差统计、时频趋势与 MIMO 指标图。

📸 演示图片预览

🛒 获取方式

📚 参考文献

3GPP TS 38.211, NR; Physical channels and modulation.
3GPP TR 38.901, Study on channel model for frequencies from 0.5 to 100 GHz.
3GPP TS 38.214, NR; Physical layer procedures for data.
